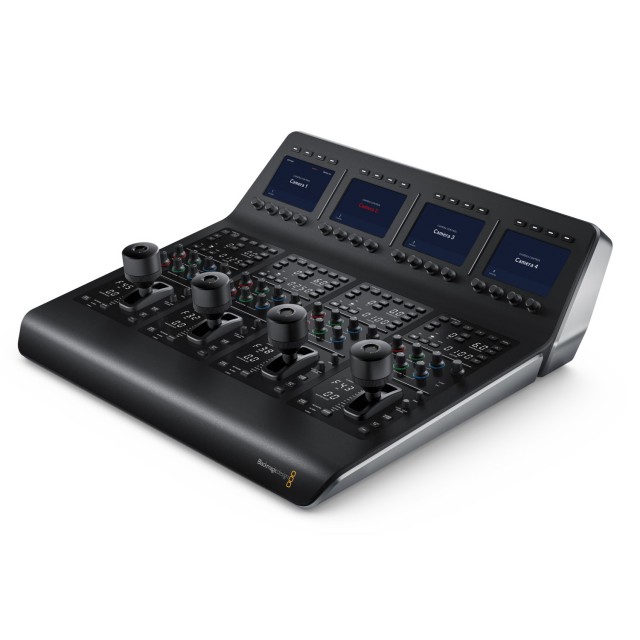

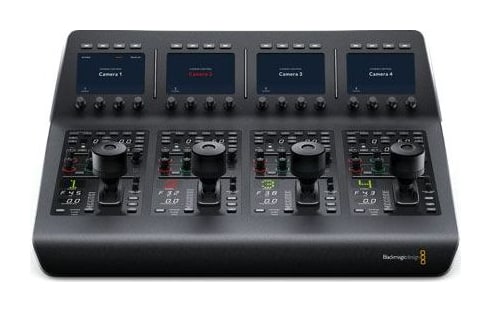

Blackmagic Design ATEM Camera Control Panel

ATEM Camera Control Panel je vysielacia ovládacia jednotka (CCU) pre prepínače ATEM, ktorá diaľkovo ovláda až štyri kamery Blackmagic URSA Mini, URSA Broadcast, Blackmagic Studio Camera alebo Micro Studio Camera. Jeden operátor nastavuje clonu, rýchlosť uzávierky, vyváženie bielej, hlavný zisk, úroveň čiernej aj RGB korekcie, zatiaľ čo kameramani sa venujú kompozícii záberu. Pracuje so všetkými modelmi prepínačov ATEM.

Vysielacie ovládanie štyroch kamier z jedného panela

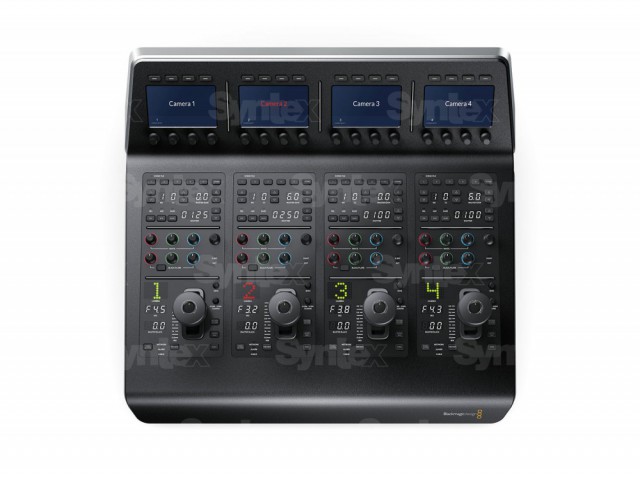

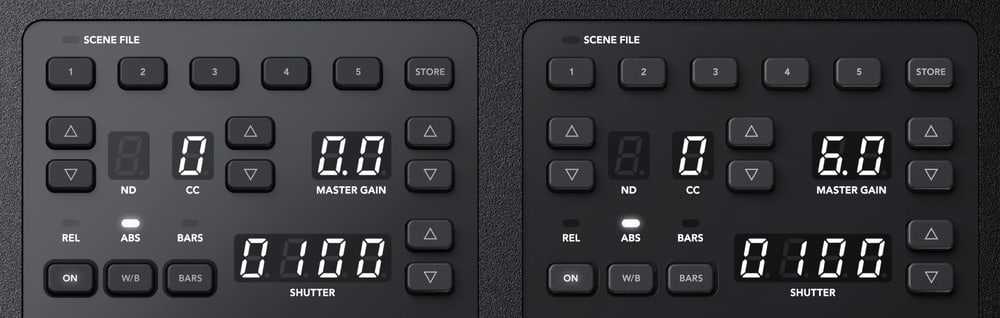

Štyri samostatné ovládače kamier s rovnakým usporiadaním, aké majú vysielacie CCU: hore scény a nastavenia kamery, v strede RGB korekcie bielej a čiernej, dole joystick pre clonu a master black a veľké číslo kamery, ktoré pri vysielaní svieti načerveno.

4 ovládače kamier4× LCD4× trojosový joystickVyváženie bielej a čiernej2× EthernetAC + DC 12–30 V

Kamery zladené do jednej farby

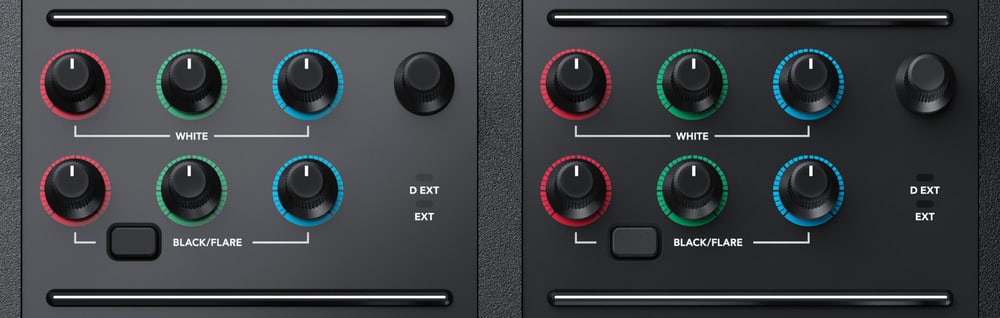

Pri strihu medzi kamerami musia všetky držať rovnaké farebné podanie. Samostatné RGB ovládače pre bielu a čiernu, scénické predvoľby a zámok Panel Active pomôžu kamery zladiť a nastavenie ochrániť pred náhodnou zmenou.

Ovládanie cez SDI

Povely idú ku kamere cez aux výstup prepínača do programového vstupu SDI kamery – jediným káblom SDI, vrátane tally.

Napájanie AC aj DC

Interný zdroj 100–240 V a vstup DC 12–30 V zabezpečujú redundantné napájanie, dva porty Ethernet so slučkou prepoja ďalšie panely.

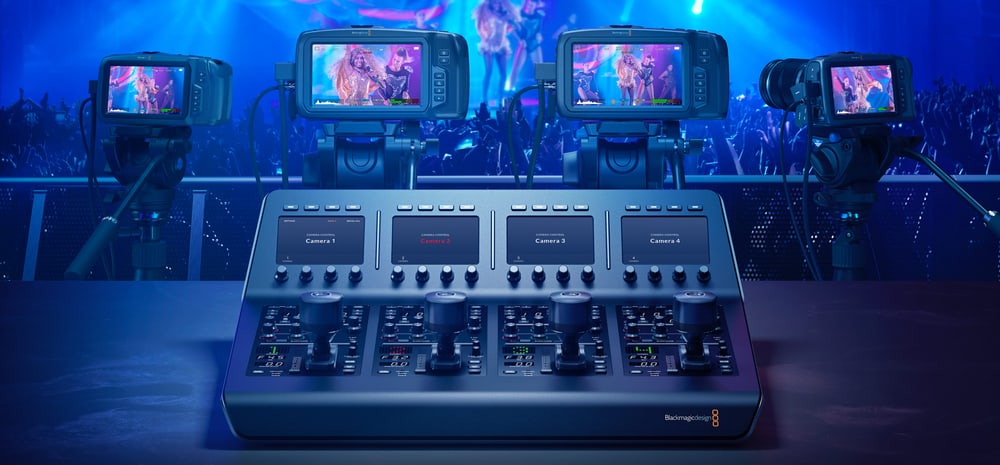

Až štyri kamery z jedného panela

Každý zo štyroch ovládačov má vlastný LCD s tlačidlami a otočnými ovládačmi. Pri väčšom počte kamier sa kamera priradená k ovládaču rýchlo prepne a panel stále ukazuje jasný stav každej kamery.

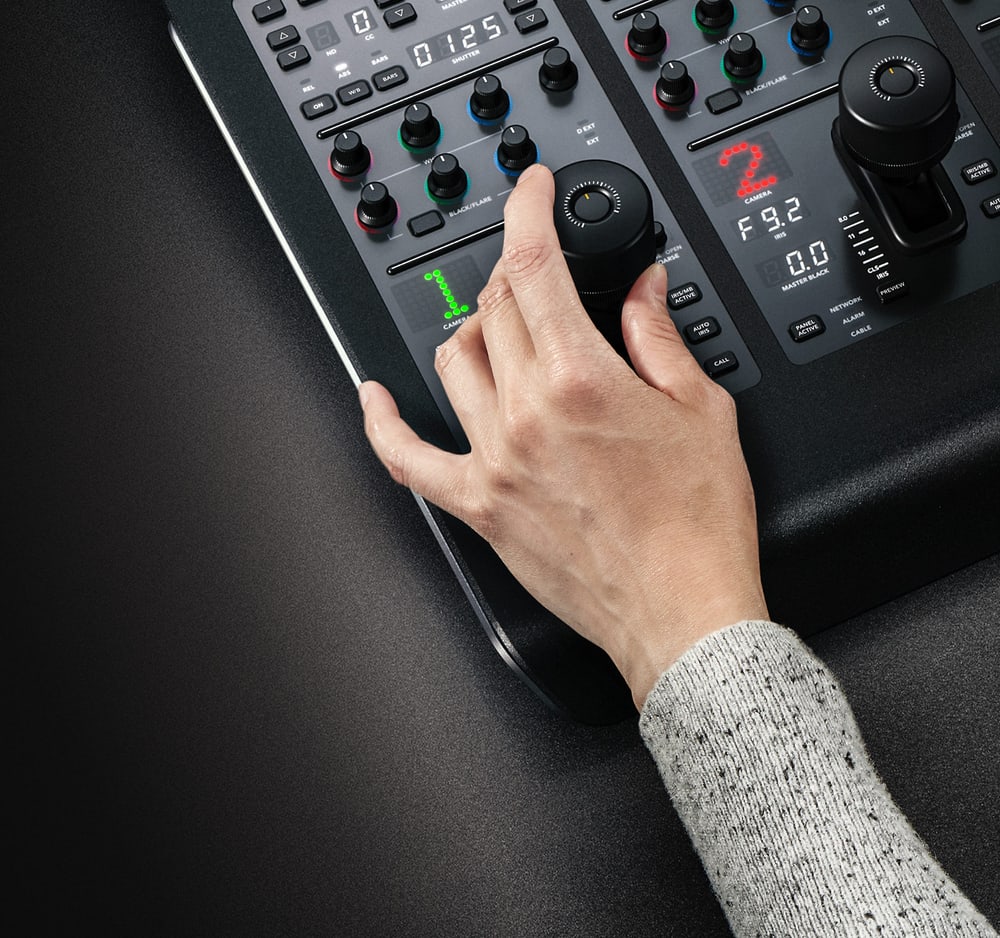

Usporiadanie ako pri vysielacích CCU

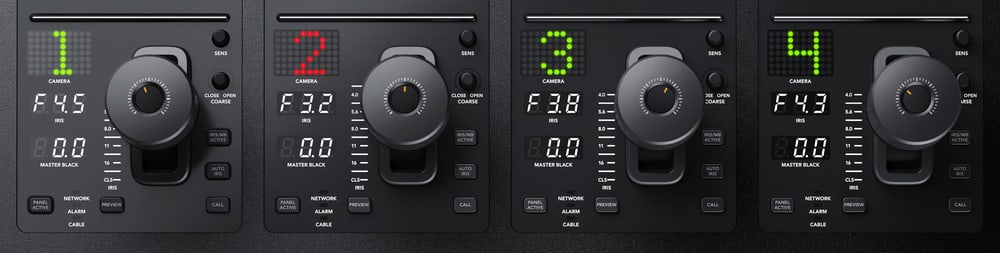

Dolná časť nesie veľké číslo kamery, ktoré pri vysielaní svieti načerveno, tlačidlo Call na upozornenie kameramana bliknutím tally, tlačidlo náhľadu na prepnutie kamery na aux výstup a kontrolky siete a napájania.

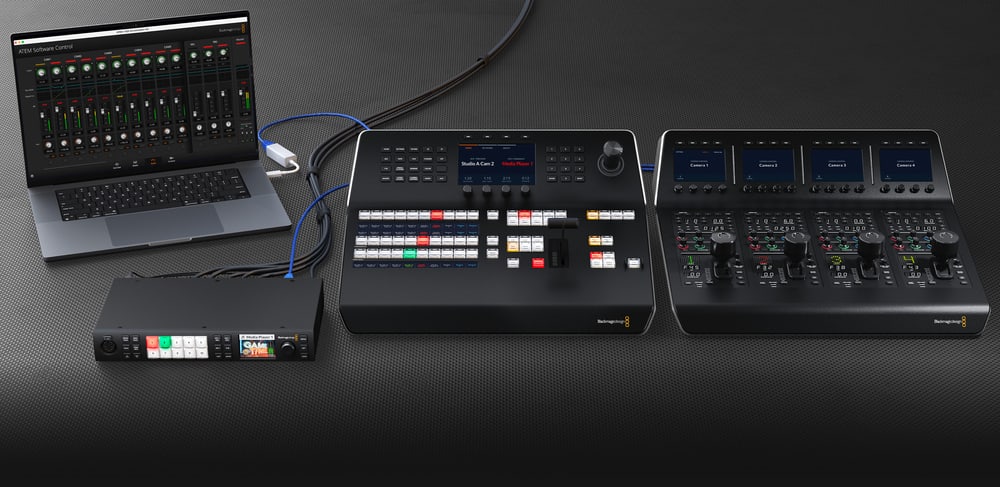

Jednoduché rozšírenie pracoviska

Sieťové nastavenia sú vopred nastavené: panel sa pripojí priamo k ethernetovému portu prepínača a ďalšie panely sa zapoja do slučky. Viac panelov ATEM Camera Control Panel možno kombinovať s panelmi ATEM Advanced Panel a prenášať ich medzi prepínačmi ATEM.

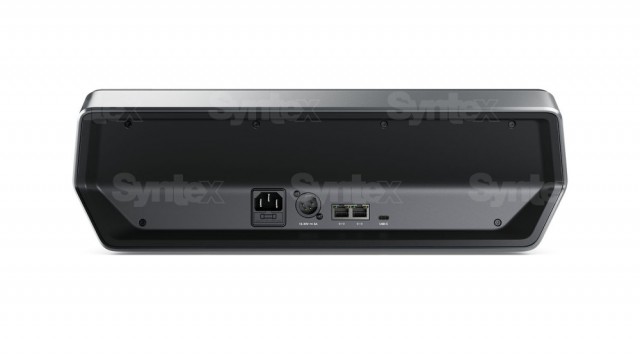

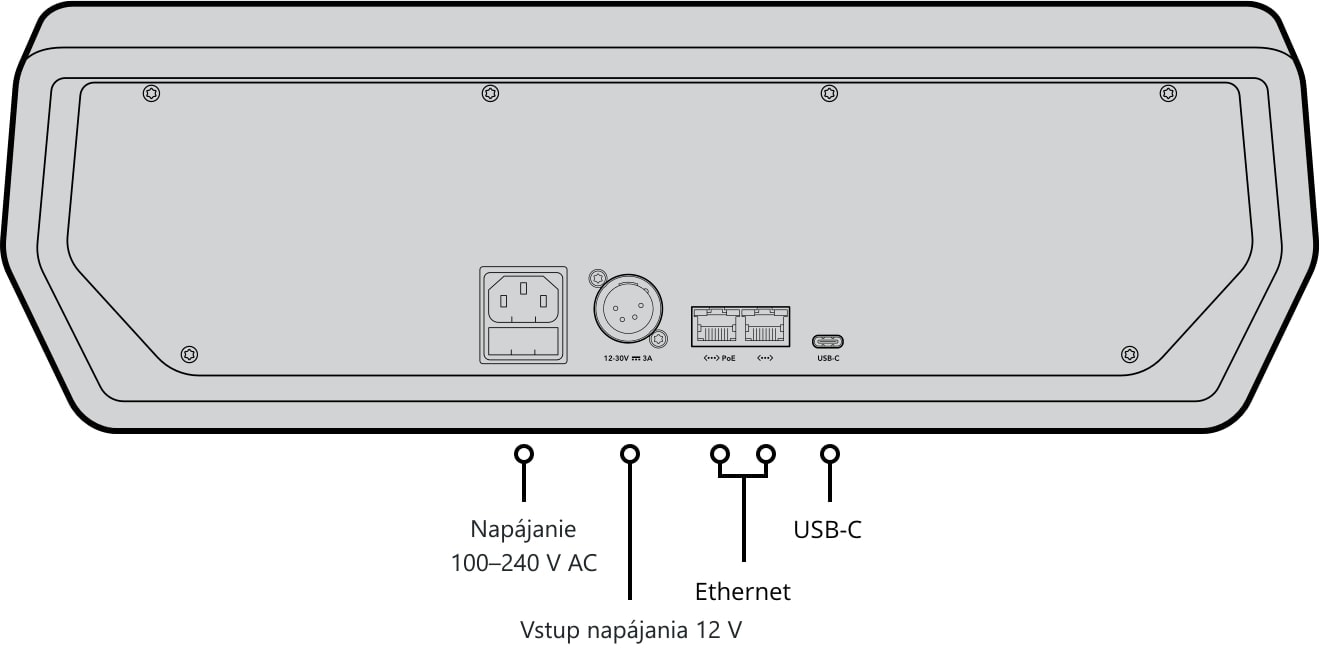

Zadná strana a konektory

Na zadnej strane je napájací vstup 100–240 V, vstup DC 12–30 V, dva porty Ethernet so slučkou a USB-C na aktualizáciu firmvéru.

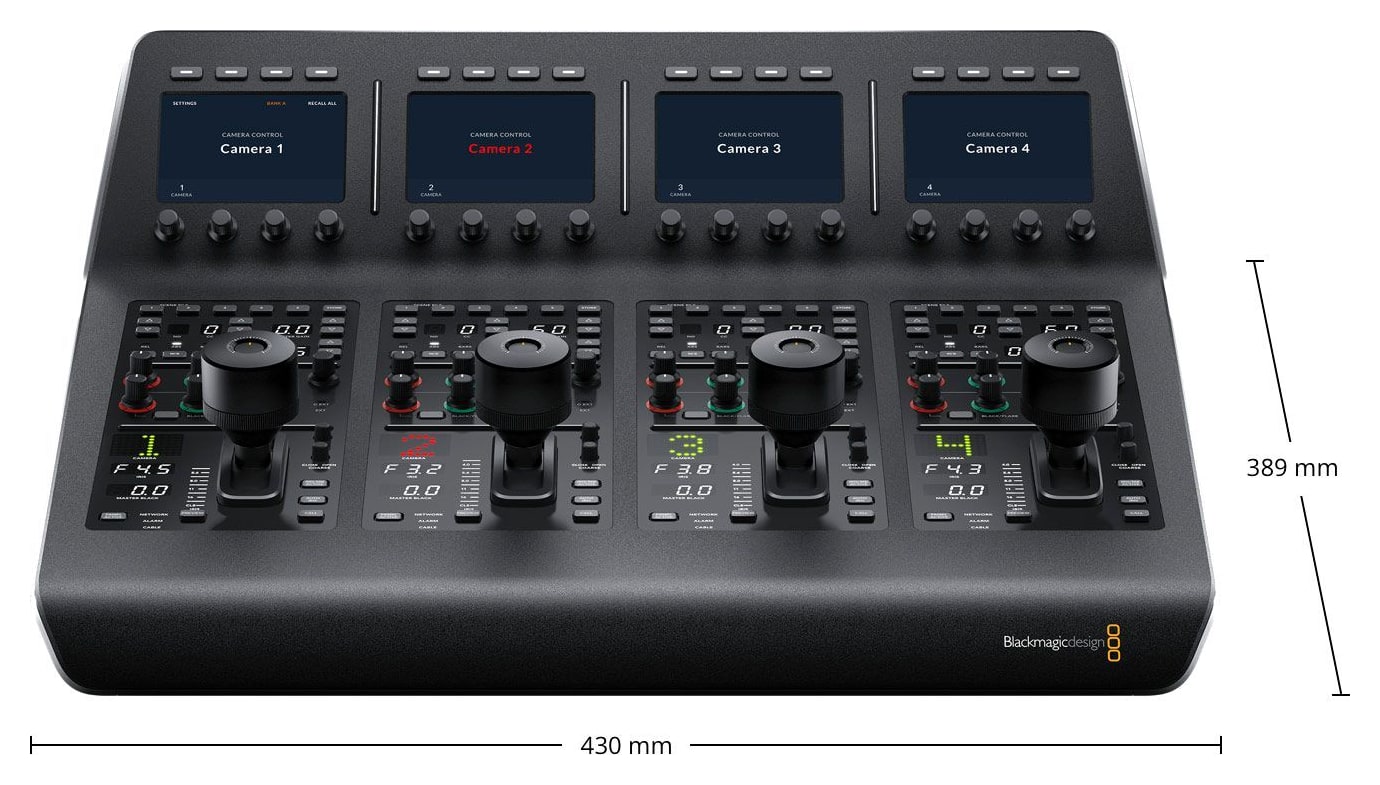

Rozmery

Šírka 430 mm, hĺbka 389 mm.
