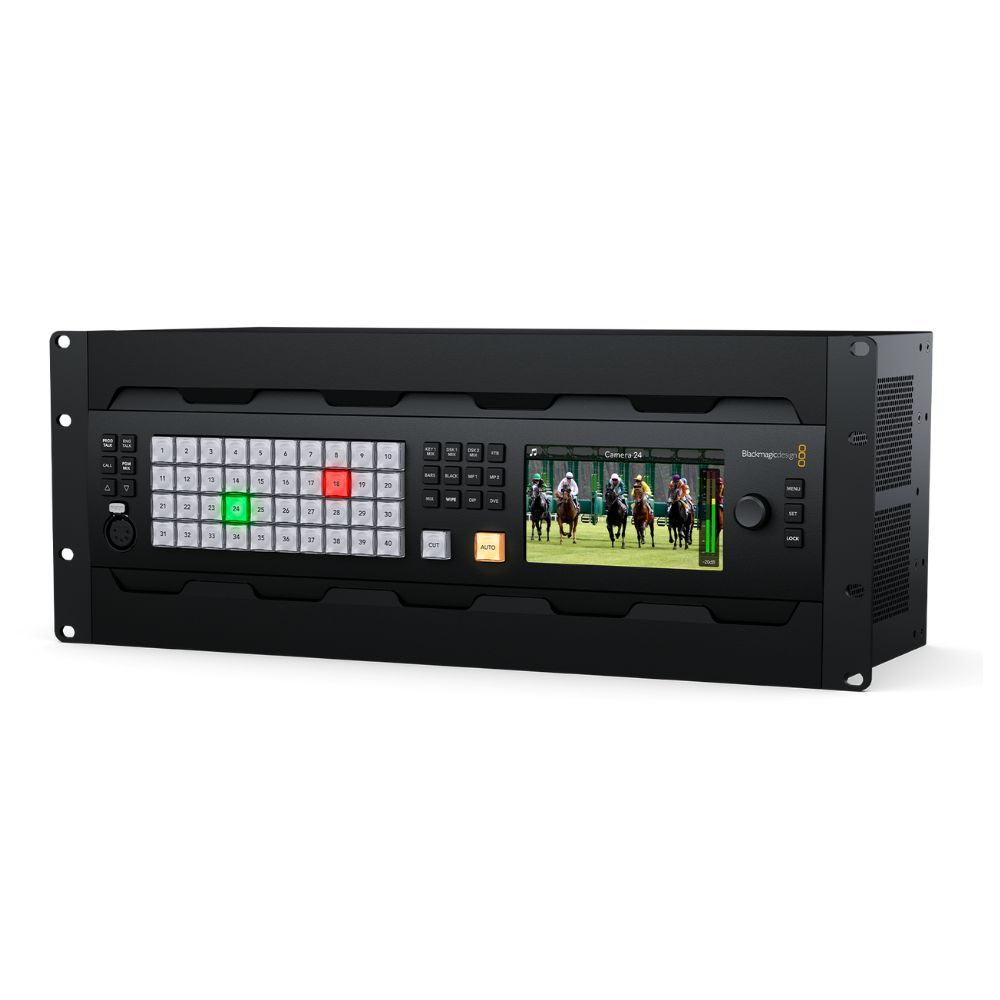

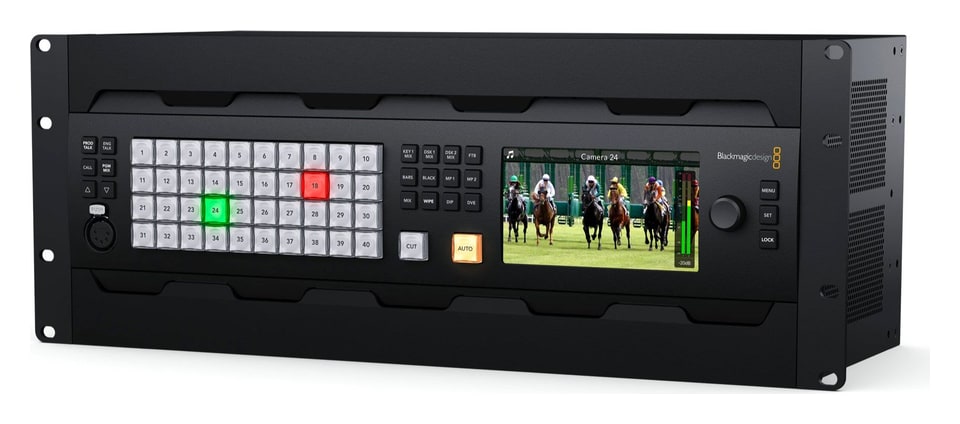

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

ATEM 4 M/E Constellation 4K Plus je profesionálny živý prepínač 4 M/E pre Ultra HD produkcie. Ponúka 80 vstupov 12G-SDI s prevodom formátu na každom vstupe, 48 nezávisle smerovateľných výstupov 12G-SDI, 16 kľúčovačov ATEM Advanced Chroma, 4 multiview, 4 prehrávače médií, talkback a mixér Fairlight pre 298 kanálov. Ovláda sa z čelného panela, softvérom ATEM Software Control alebo panelmi ATEM.

80 vstupov 12G-SDI a 48 výstupov v jednom prepínači

ATEM 4 M/E Constellation 4K Plus spája 4 M/E, 80 vstupov 12G-SDI s prevodom formátu a resynchronizáciou a 48 nezávisle smerovateľných výstupov 12G-SDI. Pracuje v režime program/náhľad ako televízna réžia: zdroj pripravíte v náhľade a do vysielania ho pošlete tlačidlom CUT alebo AUTO.

80× vstup 12G-SDI48× výstup 12G-SDI4 M/E · 12× DVE16× Advanced Chroma4× multiview4 RU

Talkback ako vo vysielacom štúdiu

Na čelnom paneli je päťpinový konektor XLR pre slúchadlá s mikrofónom, vzadu RJ45 pre talkbackové systémy ako ClearCom alebo RTS. K dispozícii sú okruhy produkcie a techniky, príposluch vlastného mikrofónu aj mix programu a cez SDI kanály 15 a 16 obojsmerná komunikácia s kamerami Blackmagic Design.

Webkamera cez USB-C

Program ide do počítača ako webkamera 720p alebo 1080p v snímkovej frekvencii programu – pre Zoom, Teams, OBS aj XSplit.

Výstupy pre každého

Každý z 48 výstupov 12G-SDI možno nezávisle smerovať na ktorýkoľvek vstup alebo interný zdroj. Nesú programový zvuk, časový kód RP-188, ovládanie kamier, tally a talkback.

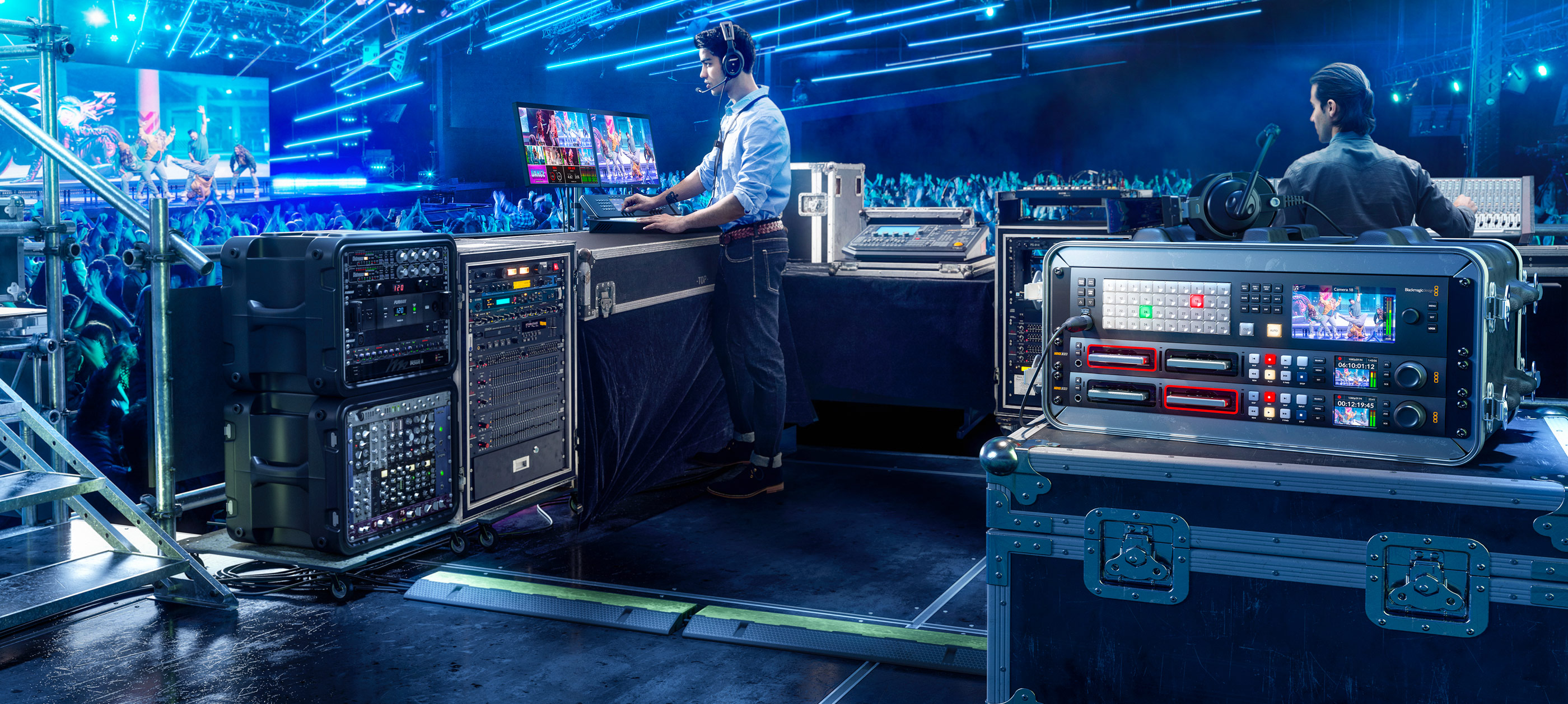

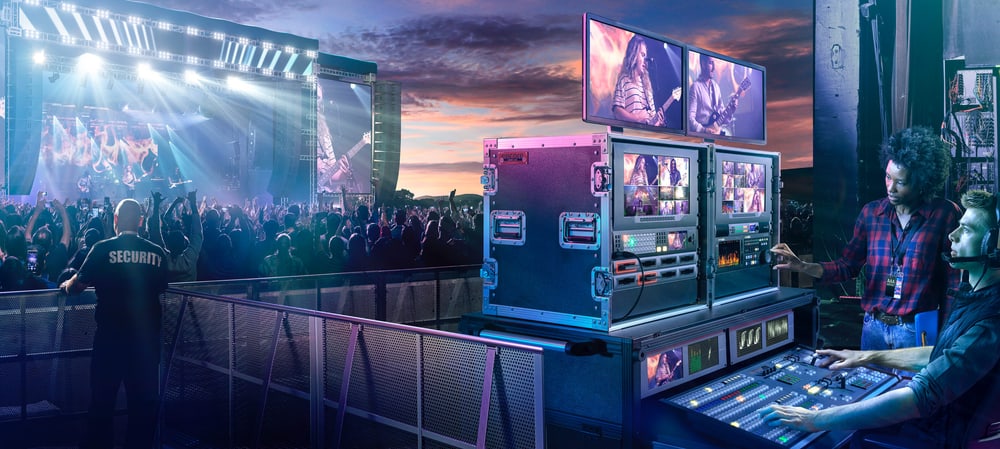

Na koncerty, šport aj bohoslužby

Vďaka 80 vstupom možno rozmiestniť kamery po celej scéne a z mnohých zdrojov a DVE skladať viacvrstvové kompozície. Interná grafika a kľúčovače ATEM Advanced Chroma pokryjú aj náročné programy a ovládanie je pritom také jednoduché, že ho zvládne zaškolený dobrovoľnícky tím.

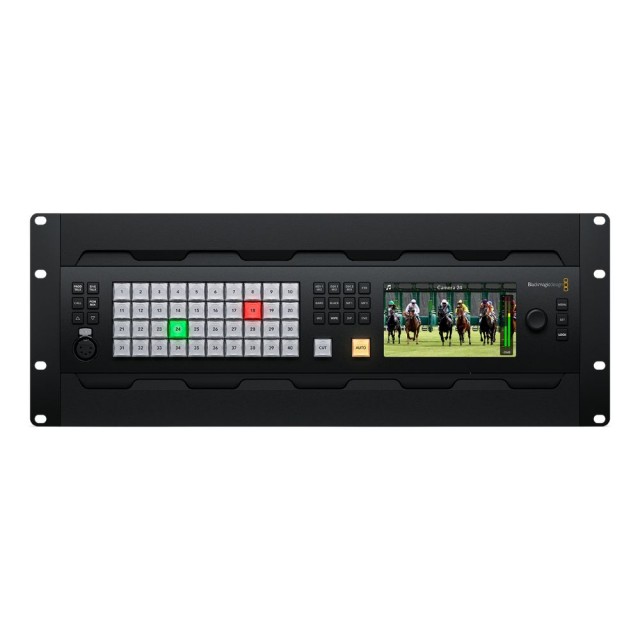

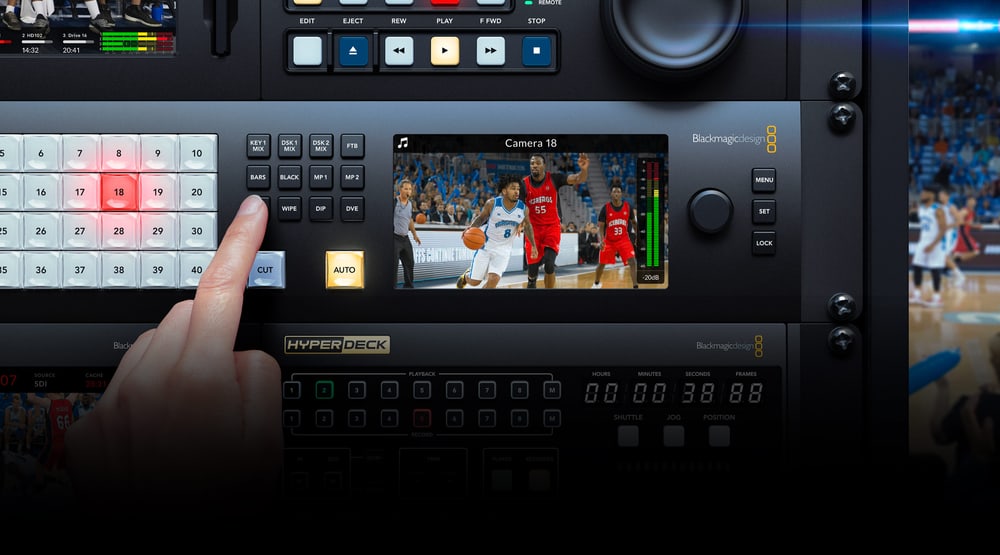

Ovládací panel priamo na čelnej strane

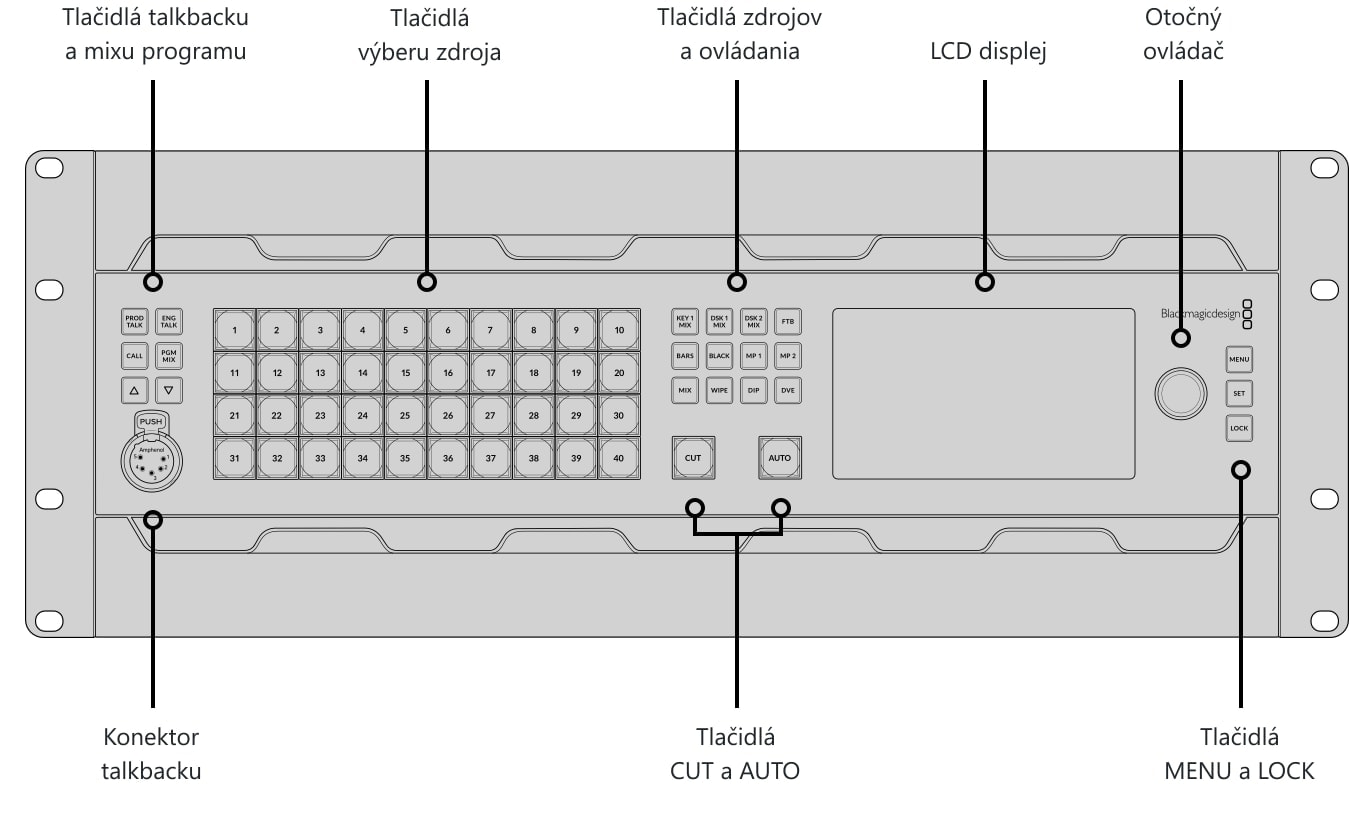

Čelný panel nesie tlačidlá zdrojov, CUT a AUTO, ovládanie kľúčovačov, prehrávačov médií a stmavnutia do čiernej, LCD displej v rozlíšení HD na náhľad a menu a päťpinový konektor XLR pre slúchadlá s mikrofónom s tlačidlami talkbacku. Prepínač tak možno nastaviť aj núdzovo odbaviť bez počítača; tlačidlá sú rovnakého typu ako na veľkých paneloch ATEM.

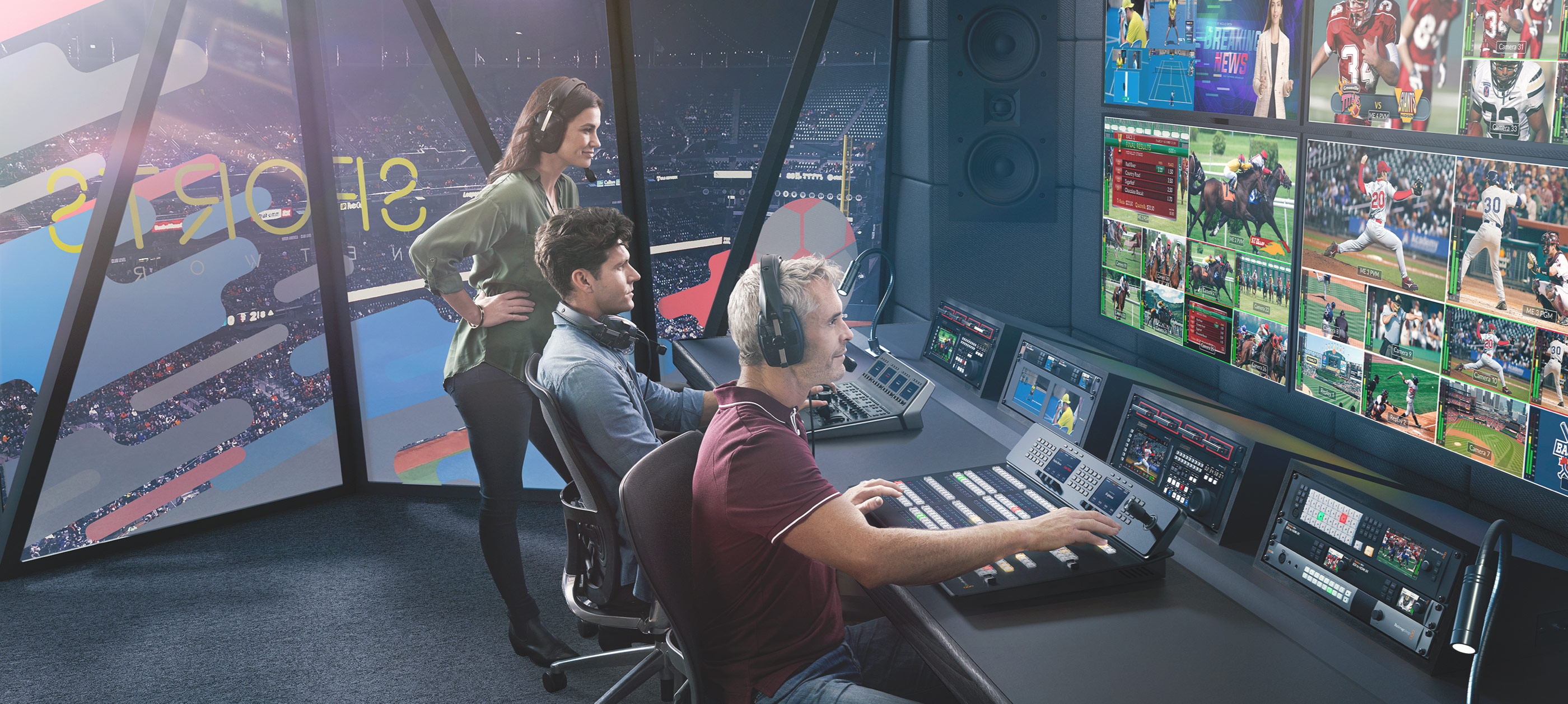

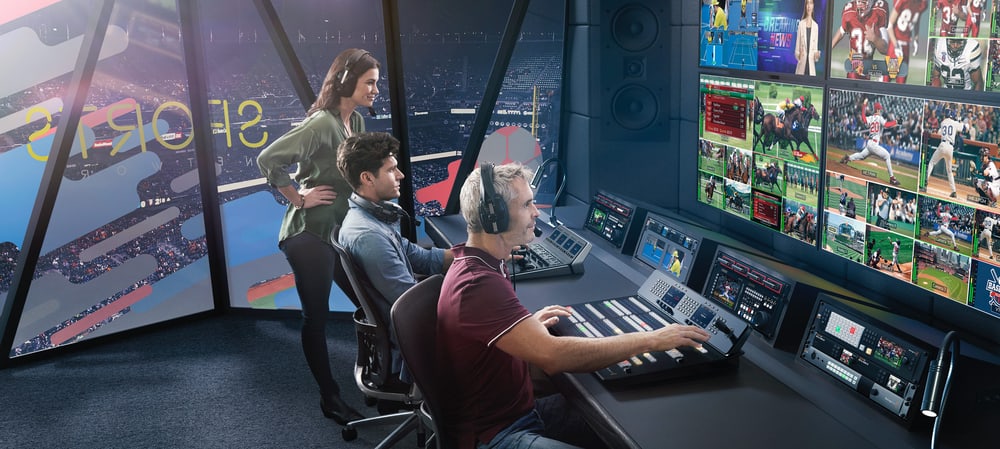

4 nezávislé multiview

Vstavané multiview zobrazí zdroje na jedinom monitore. Model má štyri nezávislé multiview, teda až 64 náhľadov na štyroch monitoroch; rozlíšenie multiview možno voliť HD alebo Ultra HD. Každé multiview možno nastaviť na 4, 7, 10, 13 alebo 16 náhľadov a ku každému náhľadu pridať tally rámček, popis zdroja a VU metre.

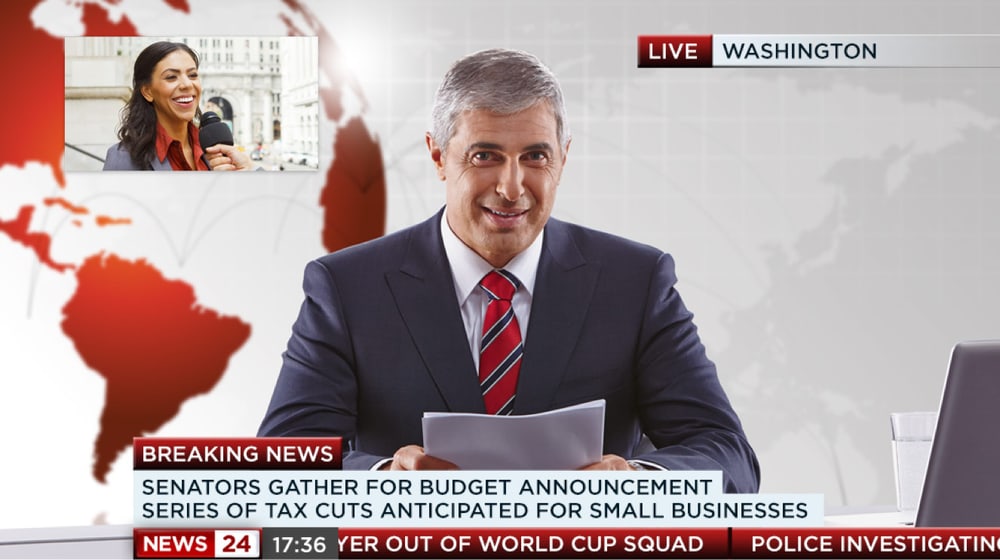

Prechody, DVE a stingery

K dispozícii sú vysielacie prechody mix, dip, wipe, DVE a stinger s nastavením dĺžky, farby a šírky okraja, pozície aj smeru. 4 nezávislé procesory DVE umožňujú obraz v obraze s 3D okrajmi, tieňmi a nasvietením v reálnom čase aj prechody typu squeeze a swoosh. Prechod možno pred odvysielaním vyskúšať v náhľade.

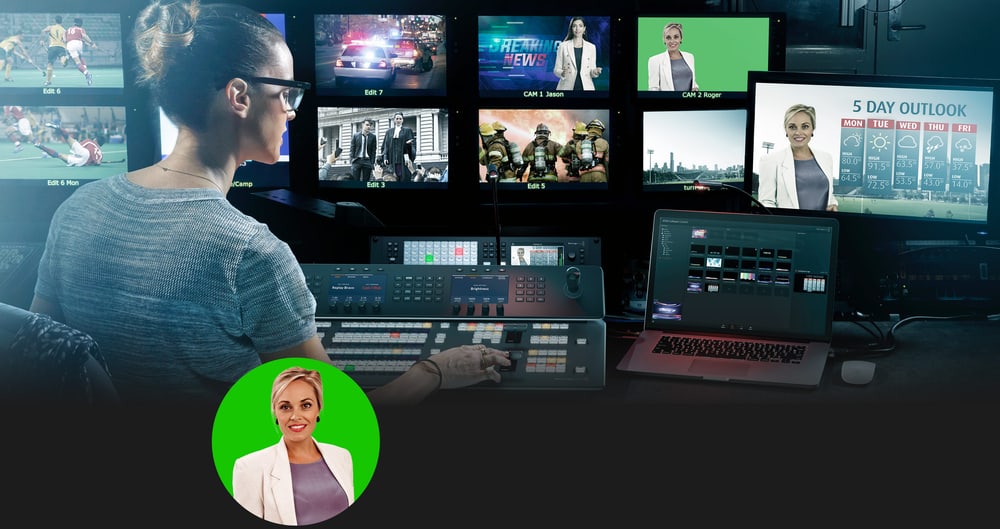

ATEM Advanced Chroma Key

16 kľúčovačov ATEM Advanced Chroma – štyri na každý rad M/E – zvláda kvalitné chroma aj luma kľúčovanie. Kvapkadlo navzorkuje farbu pozadia a nastaví parametre kľúča, k dispozícii je presné doladenie okrajov a farebná korekcia popredia, aby popredie ladilo s pozadím. Už jeden rad M/E stačí na virtuálne štúdio pre štyri kamery.

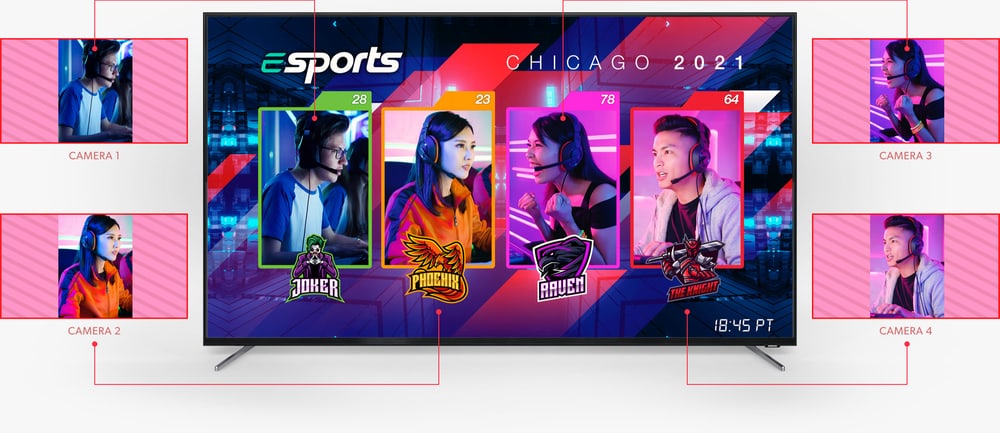

Dva procesory SuperSource

Okrem DVE v radoch M/E má model dva úplne nezávislé procesory SuperSource so štyrmi ďalšími vrstvami DVE a vrstvou pozadia z knižnice médií. Prepínač ho vidí ako ďalší vstup – ideálne na rozhovory obraz v obraze, zatiaľ čo hlavné DVE zostávajú voľné. Spolu tak model ponúka 12 DVE.

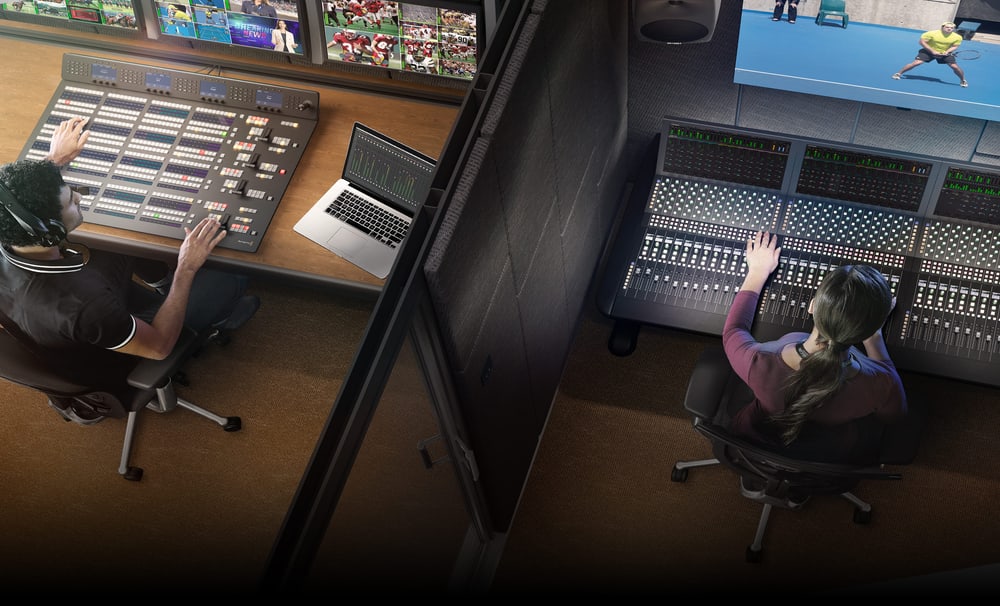

Zvukový mixér Fairlight

Vstavaný mixér spracuje 298 kanálov; každý vstup SDI má šesťpásmový parametrický ekvalizér, kompresor, limiter, šumovú bránu a expandér a mixér prijíma aj analógový vstup a mikrofón talkbacku. Štyri výstupy MADI vyvedú zvuk vstupov SDI 1–60 externému zvukárovi a dva vstupy MADI pridajú mixéru 128 kanálov. Zvuk možno cez USB-C odovzdávať do Fairlight Live, softvérového mixéra pre stereo, surround aj imerzívny zvuk.

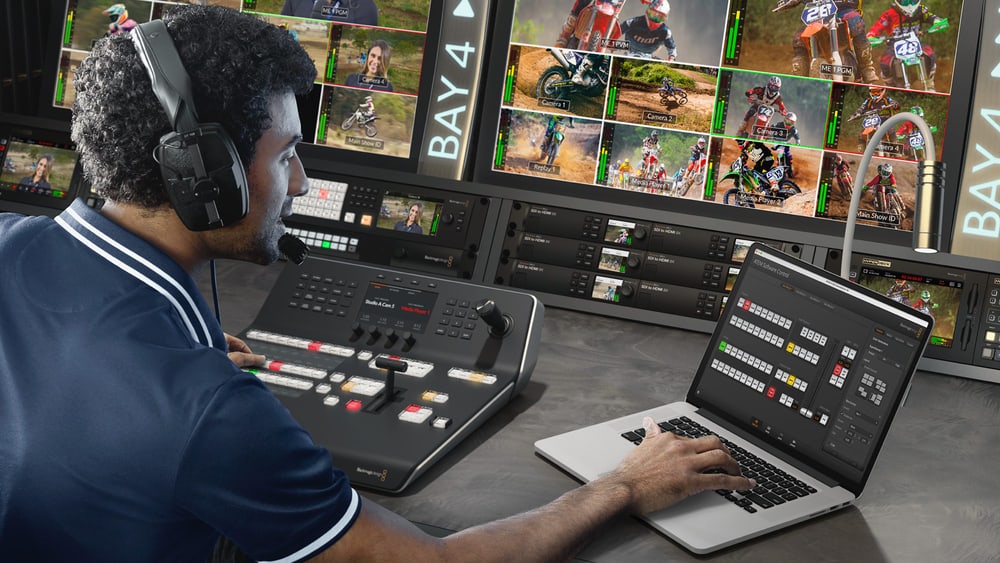

Softvér aj hardvérové panely

ATEM Software Control pre Mac a Windows je v cene: cez Ethernet alebo USB ovláda prepínač, médiá, zvuk, makrá, kamery aj rekordéry HyperDeck a pracovať v ňom môže viac ľudí naraz. Na hmatové ovládanie možno pripojiť ATEM Advanced Panel, ATEM Micro Panel alebo ATEM Camera Control Panel; vlastnú automatizáciu umožní ATEM SDK. Všetky funkcie sú v cene, bez licenčných poplatkov.

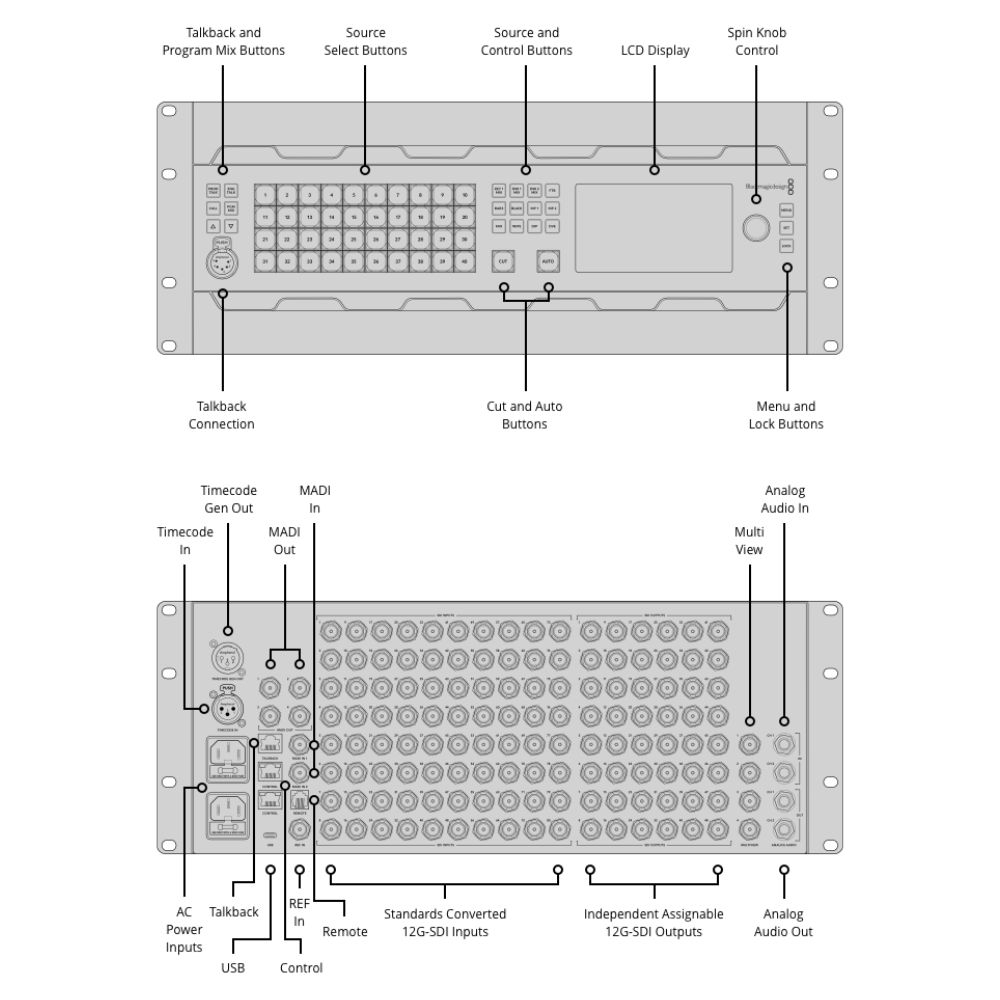

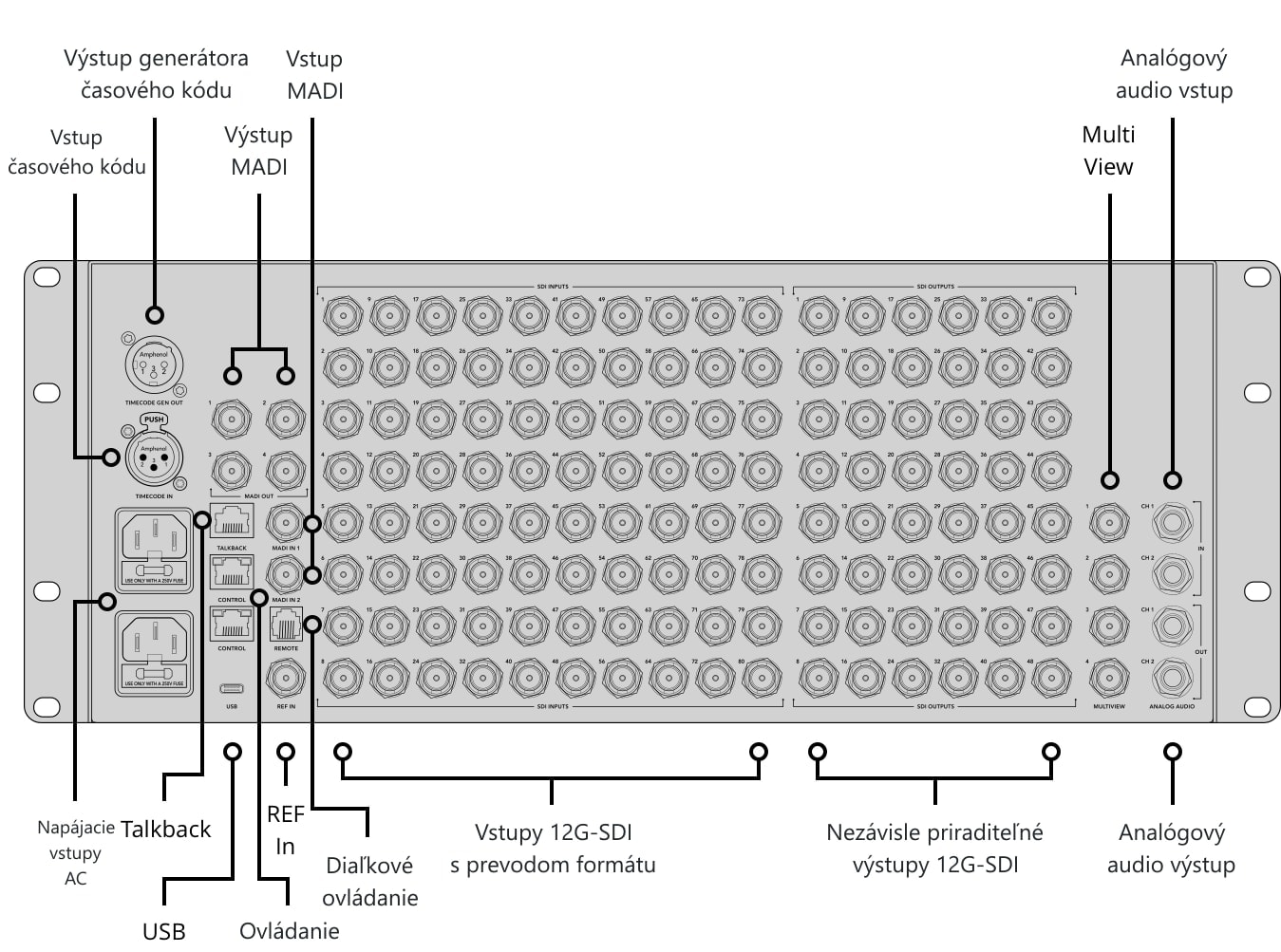

Ovládací panel a konektory

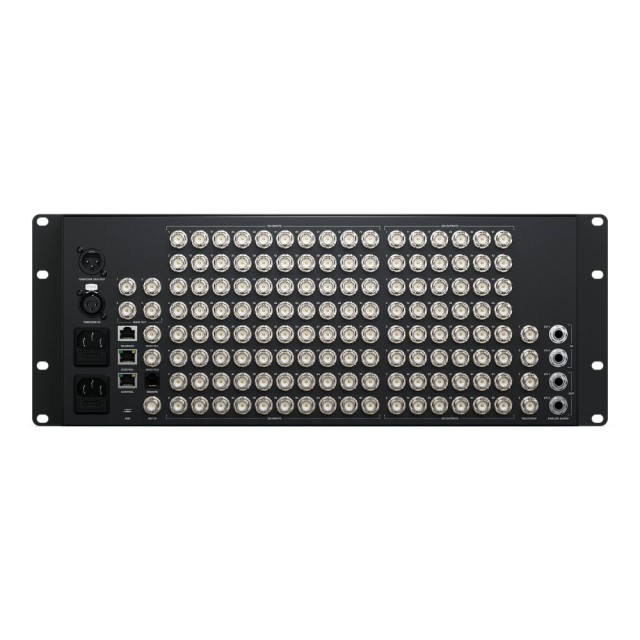

Zadný panel nesie 80 vstupov 12G-SDI, 48 výstupov 12G-SDI, 4 výstupy multiview, vstup referencie, Ethernet na ovládanie, RJ45 pre talkback, USB-C a dva symetrické analógové vstupy 6,35 mm s dvojicou výstupov, 2 vstupy a 4 výstupy MADI a port RS-422 na diaľkové ovládanie a konektory XLR pre vstup a výstup časového kódu. Napájajú ho dva interné zdroje 100–240 V.

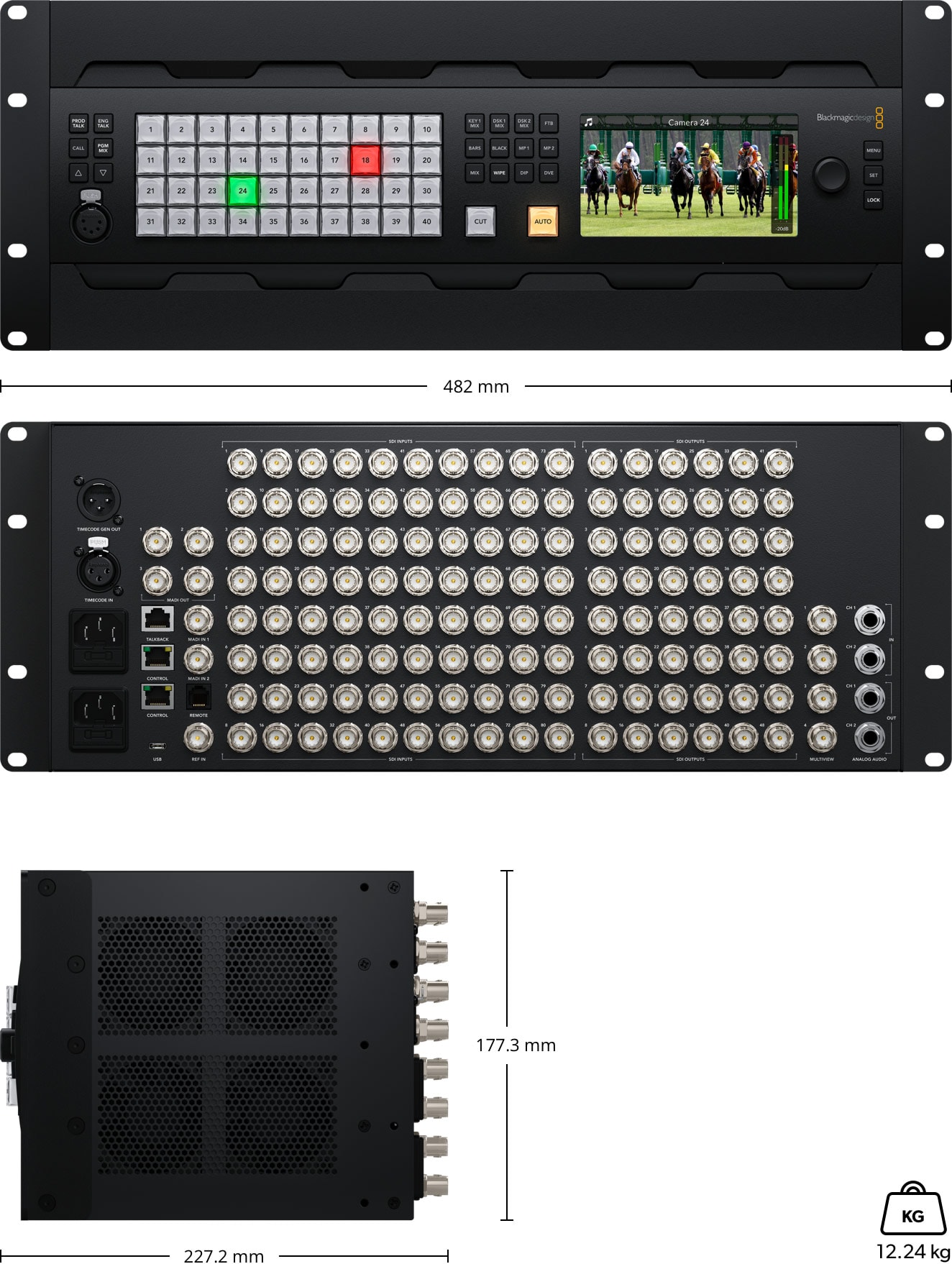

Rozmery a hmotnosť

482 × 227,2 × 177,3 mm (šírka × hĺbka × výška), 12,24 kg. V 19" racku zaberie 4 RU.
