Blackmagic Design Pokročilý panel ATEM 2 M/E 20

Panely Blackmagic Design ATEM 2 M/E Advanced Panel a ATEM 4 M/E Advanced Panel predstavujú novú generáciu stropných panelov série ATEM! Modely uspokoja prevádzkovateľov najvýkonnejších režijných zariadení ATEM s podporou až 4 M/E kanálov a integráciou až 24 samostatných LCD displejov pre používateľsky konfigurovateľné štítky tlačidiel, 4 LCD displejov pre nastavenie parametrov, 4 ovládacích prvkov T-Bar a mnohých ďalších funkcií. Stoly umožňujú priamu montáž na horné stoly, ako aj samostatnú prevádzku.

Stoly radu ATEM Advanced Panel sú ideálnym doplnkom k režijnému počítaču ATEM Constellation na jednoduchšie vytváranie komplexných programov. Odkrývajú plný potenciál režijného zariadenia a vďaka kvalitným tlačidlám, otočným ovládačom a pákovým ovládačom predstavujú aj ergonomickejšiu alternatívu ovládania (k dodávanému softvérovému ovládaciemu panelu):

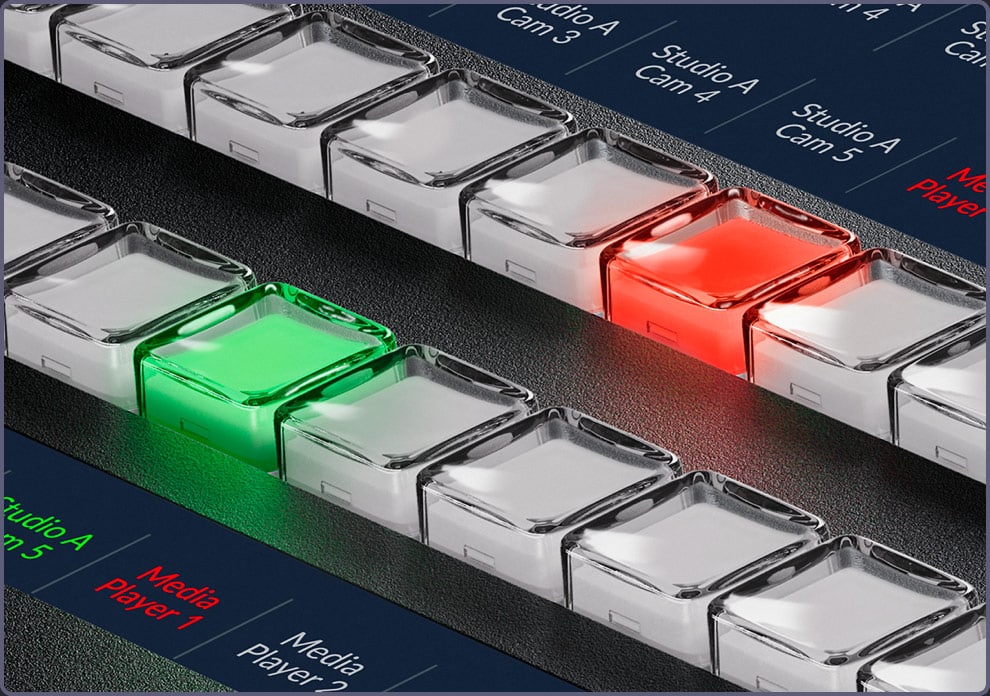

Model 1 M/E ponúka jednu sériu M/E s 10 tlačidlami pre vstupy a jedným LCD displejom pre nastavenie funkcií. Hoci ide o konzolu s 1 M/E, umožňuje ovládať všetky M/E kanály väčších režijných zariadení. Vstupné tlačidlá je možné farebne označiť a vďaka špeciálnym LCD displejom je možné nastaviť aj štítky. K dispozícii je aj joystick pre DVA efekty a ovládač T-Bar.

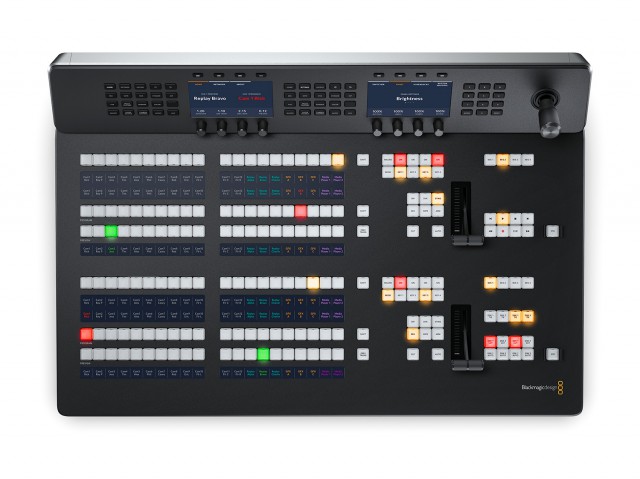

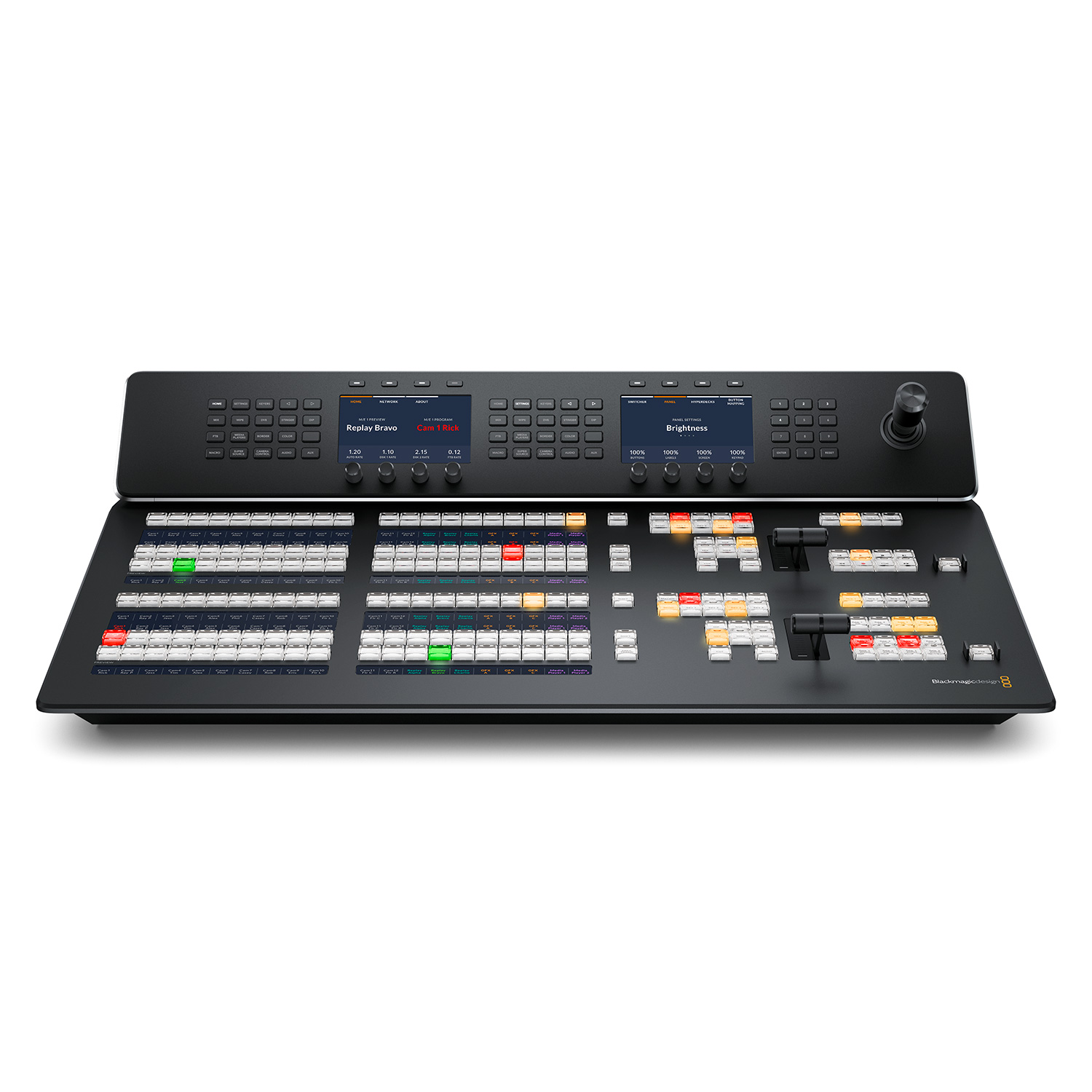

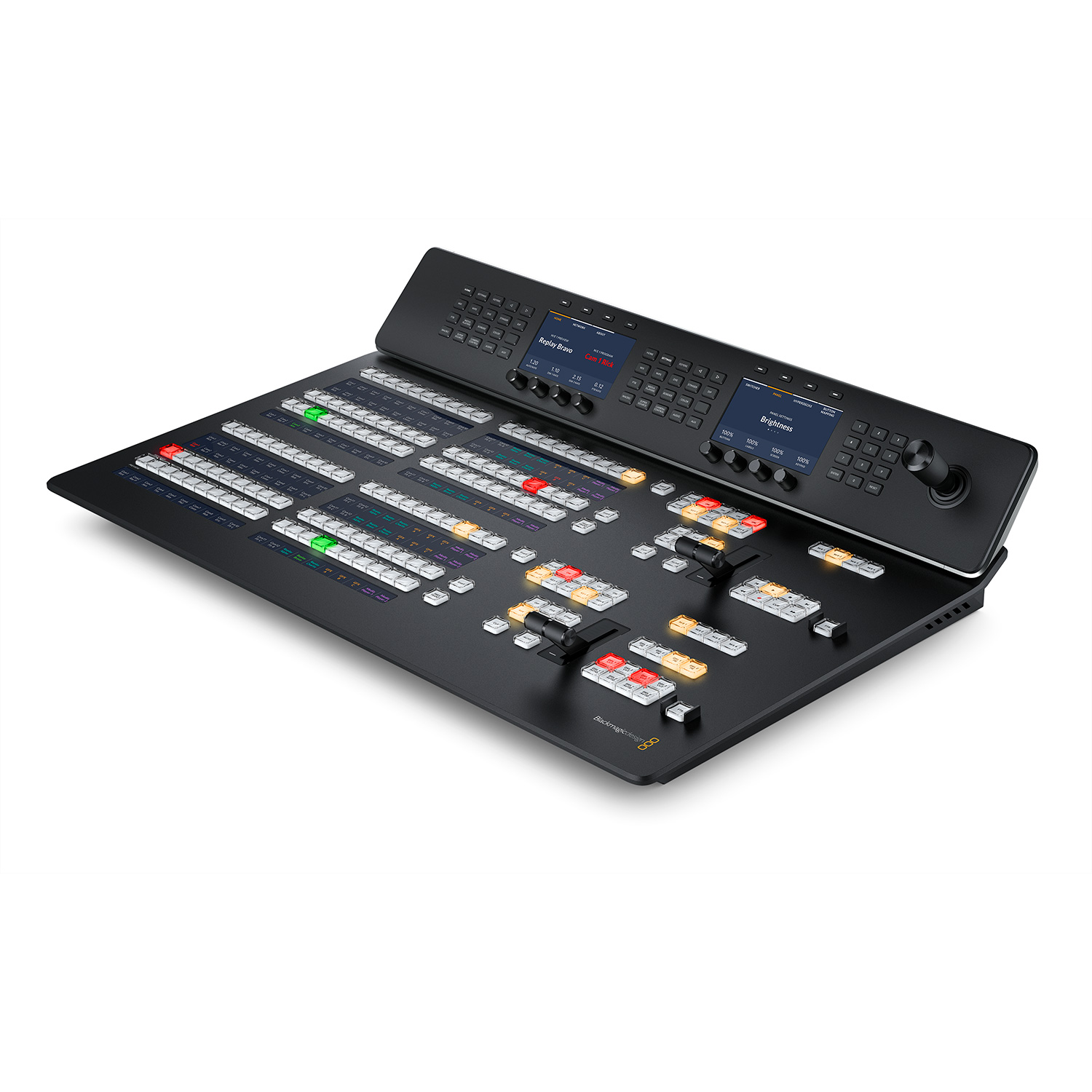

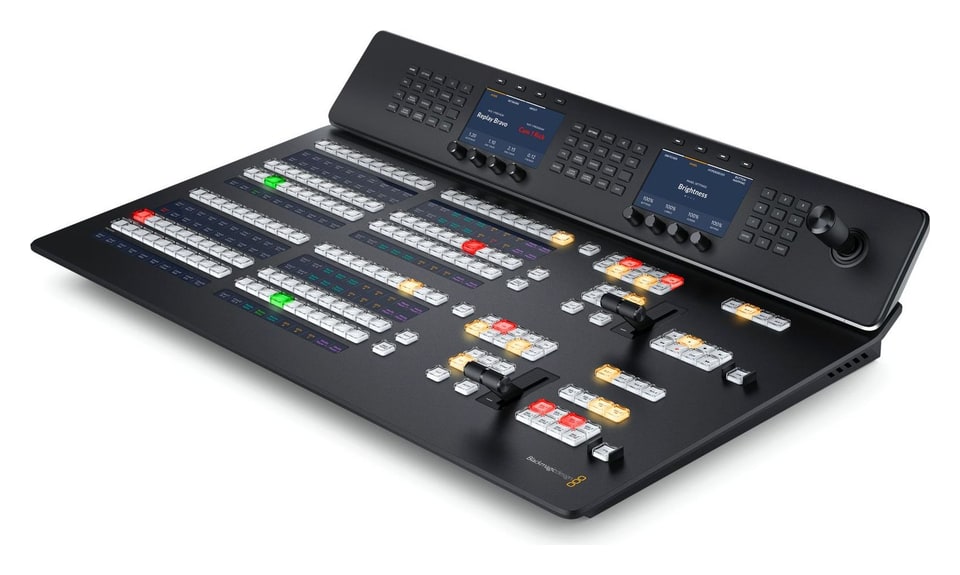

Variant 2 M/E ponúka dva rady M/E s 20 tlačidlami pre vstupy a 2 LCD displeje pre nastavenie funkcií. Konzola umožňuje ovládať až 4 M/E pre väčšie režijné zariadenia, štandardom sú aj LCD displeje na vytváranie vlastných štítkov tlačidiel.

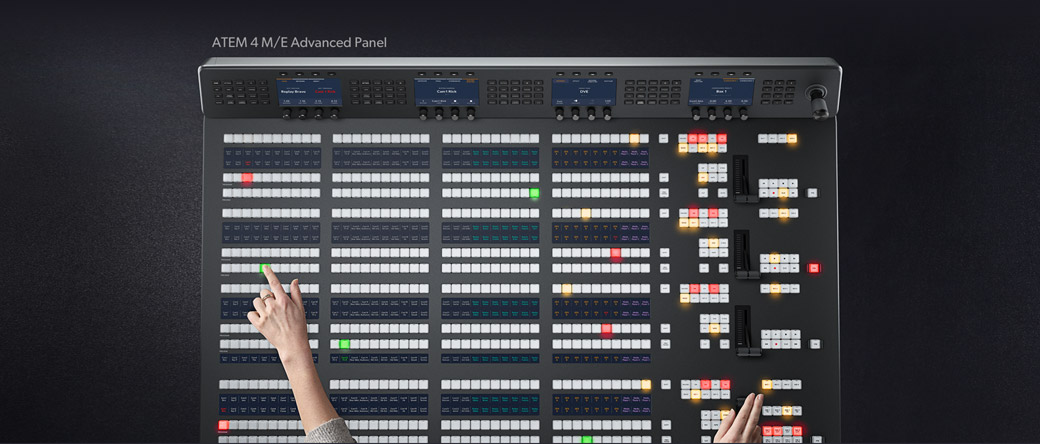

Najväčšia možnosť 4 M/E dokonale dopĺňa súbor funkcií ATEM Constellation! Ponúka štyri rozsahy M/E so 40 tlačidlami pre vstupy a 4 LCD displejmi pre nastavenie funkcií, ako aj displeje na vytvorenie vlastných štítkov pre všetky tlačidlá.

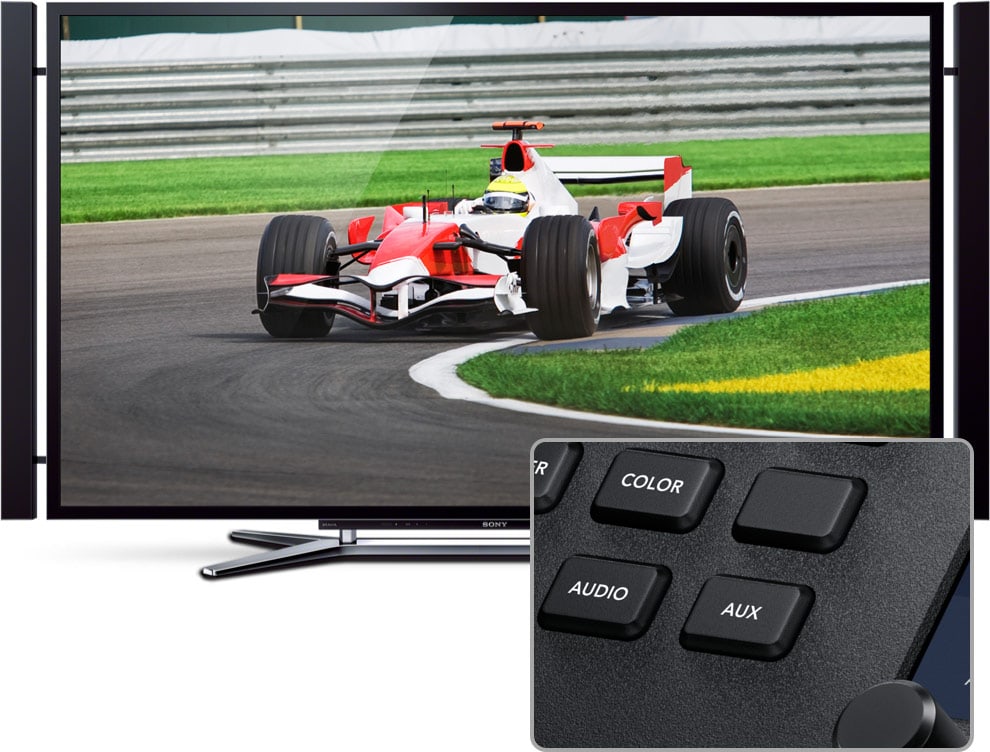

ATEM Constellation je najpokročilejšie riešenie na živé odbavovanie výstav. Režijná architektúra obsahuje nezávislé zbernice Program a Preview na rýchle a presné prepínanie snímok. Zbernicu Preview možno zobraziť pomocou výstupu Aux alebo prostredníctvom funkcie Multi-view: jednoducho vyberte zdrojový signál na zbernici Preview pomocou panela Advanced Panel, skontrolujte ho na obrazovke náhľadu a potom ho zahrňte do vysielania stlačením tlačidiel Cut alebo Auto. Ak je potrebná okamžitá reakcia, je možné vybrať zábery priamo v programovej zbernici.

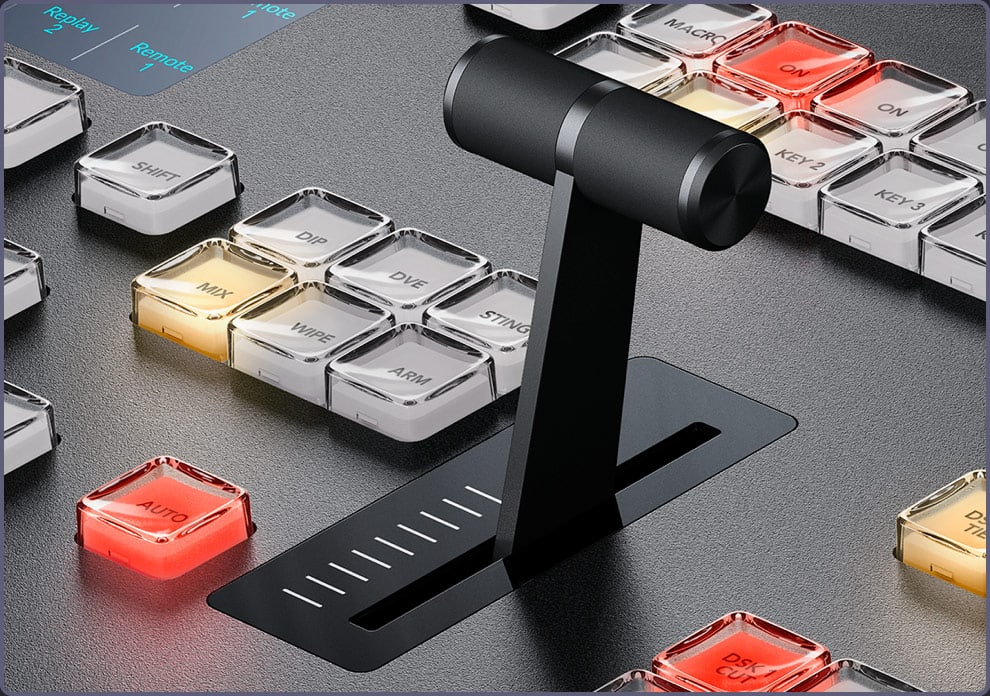

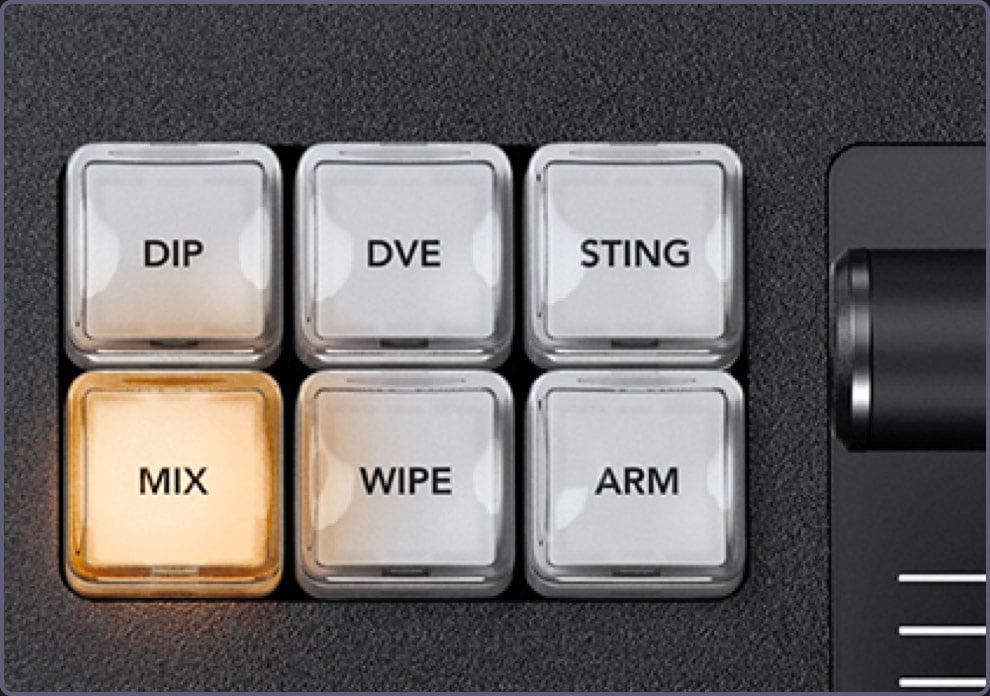

Pri nastavovaní prelínania medzi zdrojmi videa môže operátor vidieť možnosti prelínania na LCD displeji konzoly bez toho, aby musel prechádzať zložitými ponukami. K dispozícii je široká škála efektov, od štandardných efektov prelínania SMPTE s možnosťami rozostrenia okrajov až po komplexné efekty prelínania DVE, pri ktorých možno polohu jednotlivých prvkov kompozície upravovať pomocou T-Bar a joysticku! Ďalšie pultové ovládacie prvky uľahčujú nastavenie veľkosti prvkov DVE, tieňov, osvetlenia atď. Ergonomická páka T-Bar poskytuje dokonalú kontrolu nad prelínaním záberov, pri ktorom je často dôležité zohľadniť prácu kameramana a pohyb protagonistov.

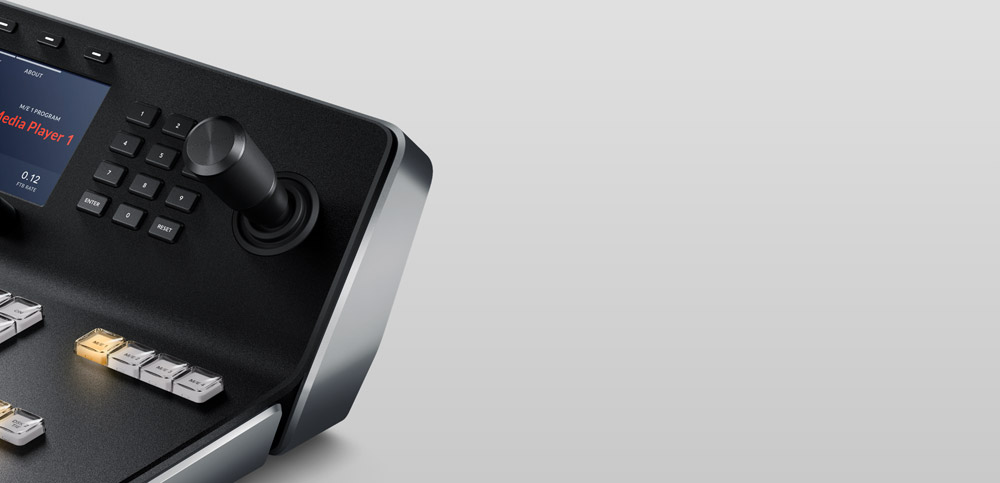

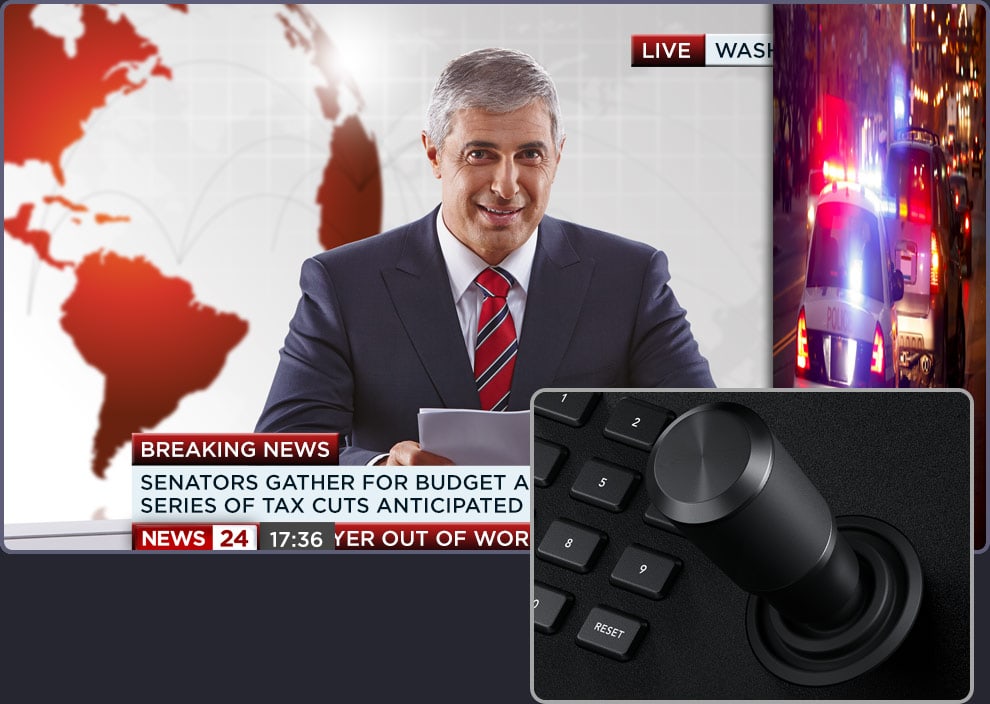

Integrovaný joystick umožňuje jednoduché nastavenie napríklad polohy efektov TWO v osiach X, Y a Z. Umožňuje dokonale umiestniť okno záberu v rámci kompozície obrazu v obraze, upraviť jeho veľkosť alebo dokonca vybrať počiatočný a koncový bod pre animované efekty DVE.

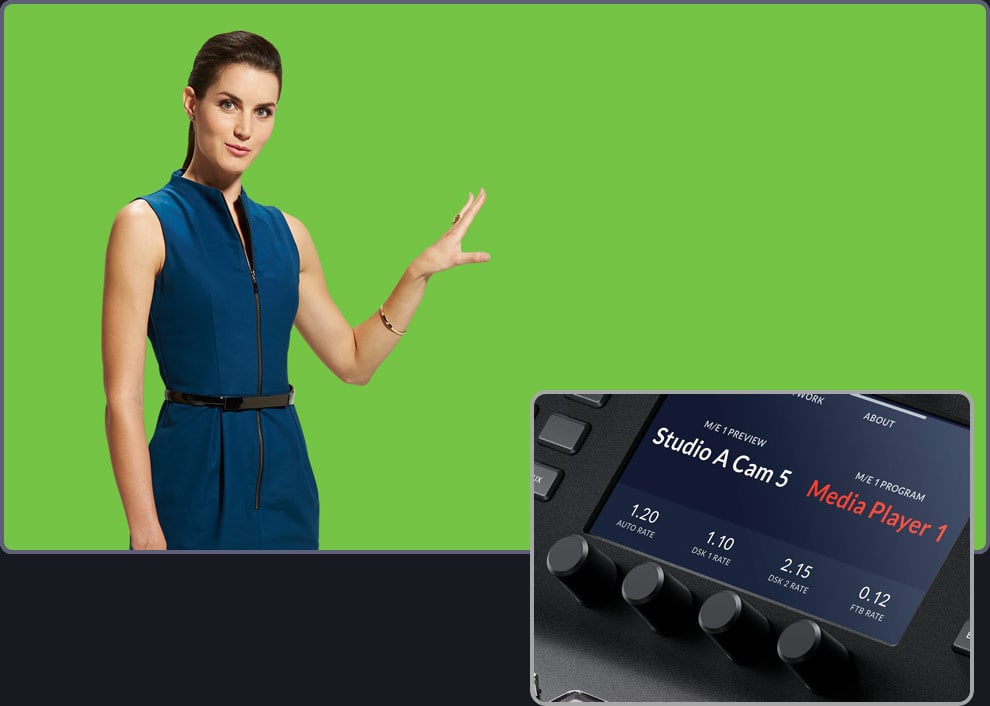

Každý z displejov (na zobrazenie nastavení parametrov) ponúka vyhradené tlačidlo pre všetky funkcie a umožňuje ovládať stovky parametrov pre funkcie kľúčovania, prekladanie, efekty DVE, generátory farebného pozadia, nastavenia Multi-view, mapovanie tlačidiel alebo výber videoštandardu. Okrem toho môžu používatelia uložiť/vyvolať 10 nastavení konzoly! Ďalšou pokročilou funkciou je možnosť vytvárať makrá a spúšťať ich stlačením tlačidla. Práca s makropríkazmi si nevyžaduje použitie počítača a výrazne ju uľahčujú štítky na LCD displeji, ktoré identifikujú priradené makrá.

ATEM 8.5.3 (12/2020)
Aktualizácia pre režijné zariadenia ATEM je tentoraz určená pre majiteľov konzol ATEM 2 M/E Advanced Panel alebo ATEM 4 M/E Advanced Panel, kde opravuje občasné samovoľné prepínanie zdrojov videa.
