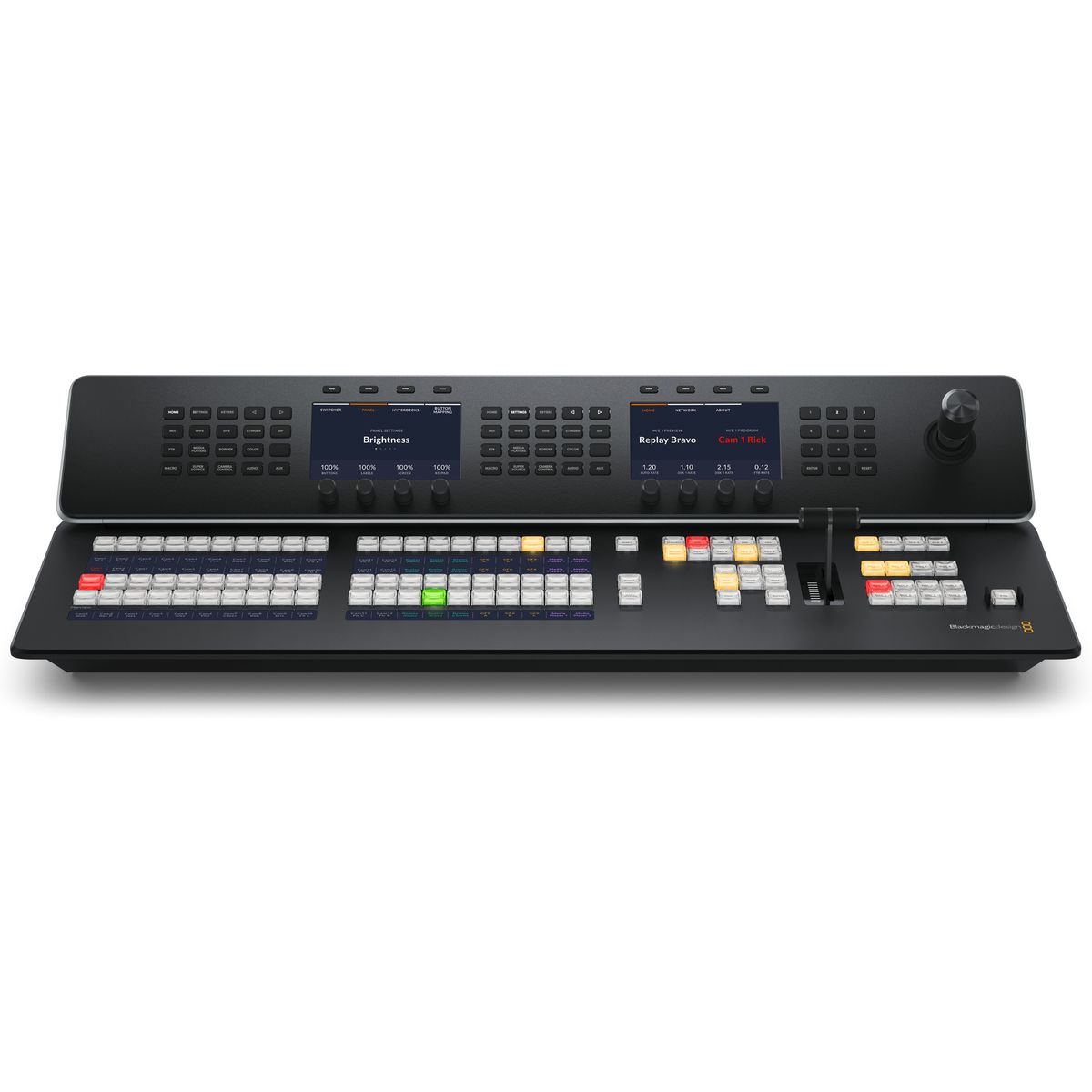

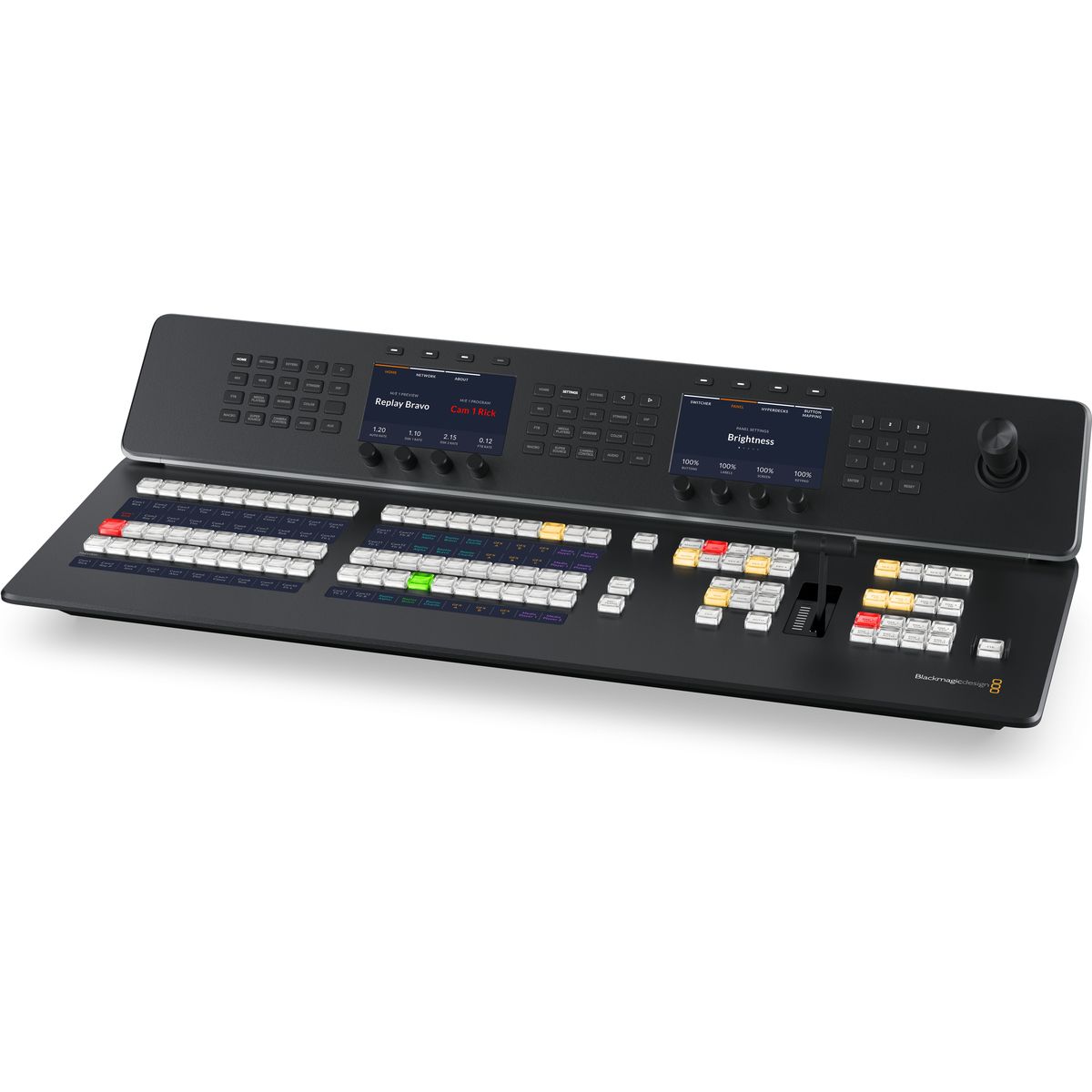

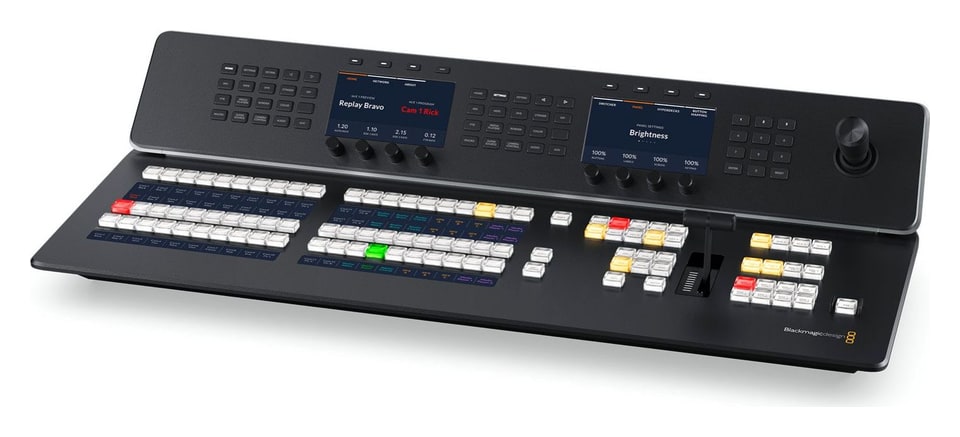

Blackmagic Design ATEM 1 M/E Advanced Panel 20

  • Doprava zdarma
Kód tovaru: SWPANELADV1ME20

ATEM 1 M/E Advanced Panel 20 je hardvérový ovládací panel pre prepínače ATEM, ktorý prenáša prácu zo softvéru na vysielacie tlačidlá, T-bar a joystick. Ponúka jeden rad M/E s 20 priamymi tlačidlami zdrojov (s klávesom Shift až 40 zdrojov), 2 systémové LCD s klávesnicou funkcií, trojosový joystick pre DVE, makrá a pripojenie cez Ethernet. Je ideálny pre ATEM…

Viac informácií

4 269 € s DPH 3 470.73 € bez DPH
Pridať do porovnania História cien
Dostupnosť
na otázku
Kód tovaru:
SWPANELADV1ME20
Pridať do porovnania História cien

Blackmagic Design ATEM 1 M/E Advanced Panel 10

3 589 €bez DPH 2 917.89 €

Blackmagic Design ATEM 2 M/E Advanced Panel 20

6 599 €bez DPH 5 365.04 €

Blackmagic Design ATEM 4 M/E Advanced Panel 40

20 909 €bez DPH 16 999.19 €

Blackmagic Design ATEM 2 M/E Advanced Panel 30

8 369 €bez DPH 6 804.07 €

Blackmagic Design ATEM 2 M/E Advanced Panel 40

10 709 €bez DPH 8 706.5 €

Blackmagic Design ATEM 1 M/E Advanced Panel 30

6 149 €bez DPH 4 999.19 €

Blackmagic Design ATEM Micro Panel

Centrálny sklad > 5 ks759 €bez DPH 617.07 €

Najlepšie príslušenstvo pre Blackmagic Design ATEM 1 M/E Advanced Panel 20

AVMATRIX Tally Light bezdrôtový viackamerový systém (4 x Tally svetlo)

  • Doprava zdarma
  • Top produkt
AVMATRIX TS3019-4 je bezdrôtový tally systém so základnou jednotkou a štyrmi tally
491 €
Centrálny sklad 5 ks

Blackmagic Design ATEM 4 M/E Constellation 4K

  • Doprava zdarma
ATEM 4 M/E Constellation 4K je profesionálny živý prepínač 4 M/E pre Ultra HD produkcie.
10 639 €
Centrálny sklad 2 ks

Blackmagic Design ATEM 2 M/E Constellation HD

  • Doprava zdarma
ATEM 2 M/E Constellation HD je profesionálny živý prepínač 2 M/E pre HD produkcie.
2 019 €
Centrálny sklad 1 ks

Blackmagic Design ATEM 1 M/E Constellation HD

  • Doprava zdarma
  • POSLEDNÝ KUS
ATEM 1 M/E Constellation HD je profesionálny živý prepínač 1 M/E pre HD produkcie.
1 189 €
Skladom 1 ks

Blackmagic Design ATEM 2 M/E Constellation 4K

  • Doprava zdarma
ATEM 2 M/E Constellation 4K je profesionálny živý prepínač 2 M/E pre Ultra HD produkcie.
4 919 €
na otázku

Blackmagic Design ATEM 4 M/E Constellation IP

  • Doprava zdarma
ATEM 4 M/E Constellation IP je živý prepínač 4 M/E s natívnym SMPTE-2110 pre veľké
8 849 €
na otázku

Blackmagic Design ATEM Constellation 8K

  • Doprava zdarma
ATEM Constellation 8K je profesionálny živý prepínač 4 M/E pre Ultra HD a 8K produkcie.
12 919 €
na otázku

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

  • Doprava zdarma
ATEM 4 M/E Constellation 4K Plus je profesionálny živý prepínač 4 M/E pre Ultra HD
14 699 €
na otázku

Blackmagic Design ATEM 4 M/E Constellation HD

  • Doprava zdarma
ATEM 4 M/E Constellation HD je profesionálny živý prepínač 4 M/E pre HD produkcie.
4 499 €
na otázku

Blackmagic Design ATEM 1 M/E Constellation 4K

  • Doprava zdarma
ATEM 1 M/E Constellation 4K je profesionálny živý prepínač 1 M/E pre Ultra HD produkcie.
2 129 €
na otázku

Zobraziť všetko príslušenstvo

Popis produktu ČLÁNKY ŠPECIFIKÁCIE OBSAH BALENIA

Popis produktu

ATEM 1 M/E Advanced Panel 20 je hardvérový ovládací panel pre prepínače ATEM, ktorý prenáša prácu zo softvéru na vysielacie tlačidlá, T-bar a joystick. Ponúka jeden rad M/E s 20 priamymi tlačidlami zdrojov (s klávesom Shift až 40 zdrojov), 2 systémové LCD s klávesnicou funkcií, trojosový joystick pre DVE, makrá a pripojenie cez Ethernet. Je ideálny pre ATEM Constellation aj ďalšie prepínače ATEM.

Panel 1 M/E s 20 tlačidlami zdrojov a dvoma systémovými LCD

ATEM 1 M/E Advanced Panel 20 dáva prepínaču ATEM vysielací pracovný postup: zdroj pripravíte na zbernici náhľadu, skontrolujete ho na výstupe alebo v multiview a do vysielania ho pošlete tlačidlom CUT, AUTO alebo pákou T-bar. Fyzické tlačidlá, otočné ovládače a joystick sprístupnia všetky funkcie prepínača naraz.

1 rad M/E20 tlačidiel · Shift 402× systémový LCDTrojosový joystick1× T-bar4× Ethernet

Ovládanie priamo, bez hľadania v menu

Každý typ prechodu má vlastné tlačidlo a systémový LCD hneď zobrazí jeho parametre. Panel uloží 10 vlastných nastavení a makrá spustí jediným stlačením, pretože sú uložené v prepínači; každý rad tlačidiel môže ovládať ktorýkoľvek zo štyroch radov M/E väčšieho prepínača.

Vlastné popisy a farby

LCD pri tlačidlách ukazujú názvy zdrojov a podsvietenie tlačidiel možno farebne prispôsobiť – operátor sa rýchlo zorientuje aj v rozsiahlej produkcii.

Dvojité napájanie

Dva interné napájacie zdroje 100–240 V a vstavaný 4-portový ethernetový switch – ďalšie sieťové prvky nie sú potrebné.

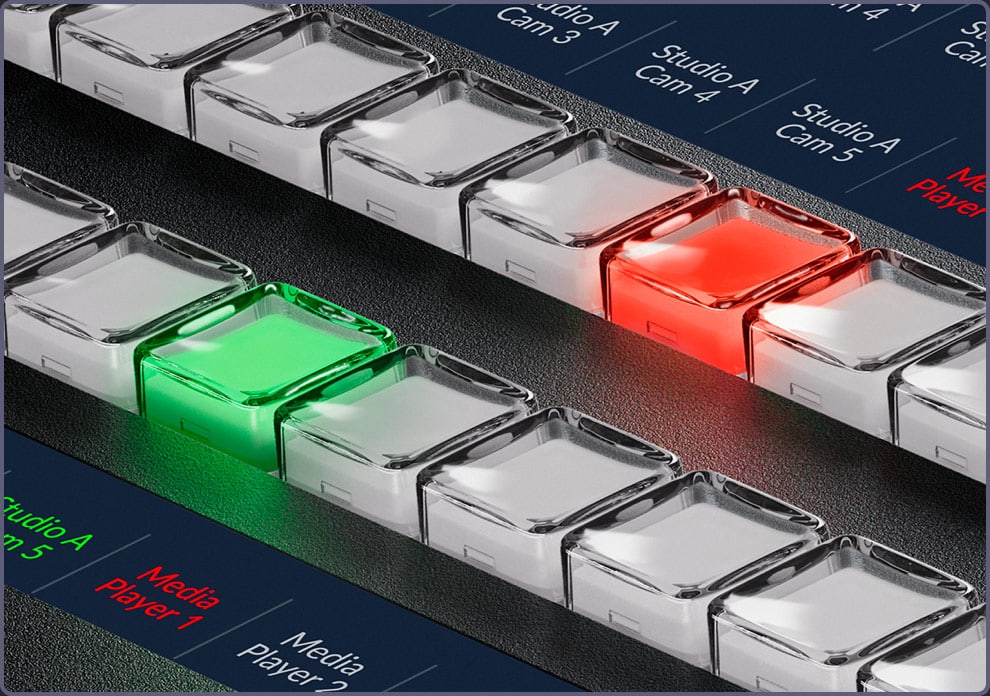

Tlačidlá zdrojov s LCD popismi

Rad M/E má 20 priamych tlačidiel zdrojov a s klávesom Shift sprístupní 40 zdrojov. Zdroj pripravený na zbernici náhľadu uvidíte na aux výstupe alebo v multiview skôr, než ho pošlete do vysielania; v prípade potreby možno strihať aj priamo na zbernici programu.

ATEM 1 M/E Advanced Panel 20 – Tlačidlá zdrojov s LCD popismi

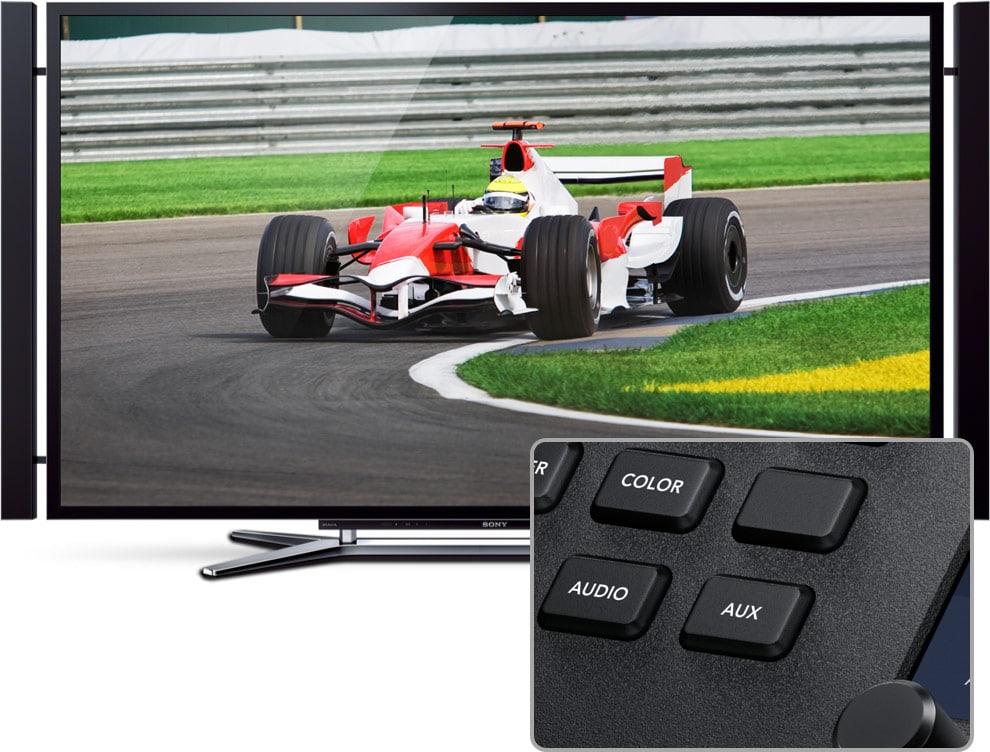

Výberová zbernica a aux výstupy

Rad M/E má vlastnú výberovú zbernicu (select bus) na smerovanie zdrojov na aux výstupy a do vnútorného spracovania, napríklad do kľúčovačov a DVE. Zdroj na výstupe zmeníte jediným stlačením tlačidla, rovnako ako na SDI routeri.

ATEM 1 M/E Advanced Panel 20 – Výberová zbernica a aux výstupy

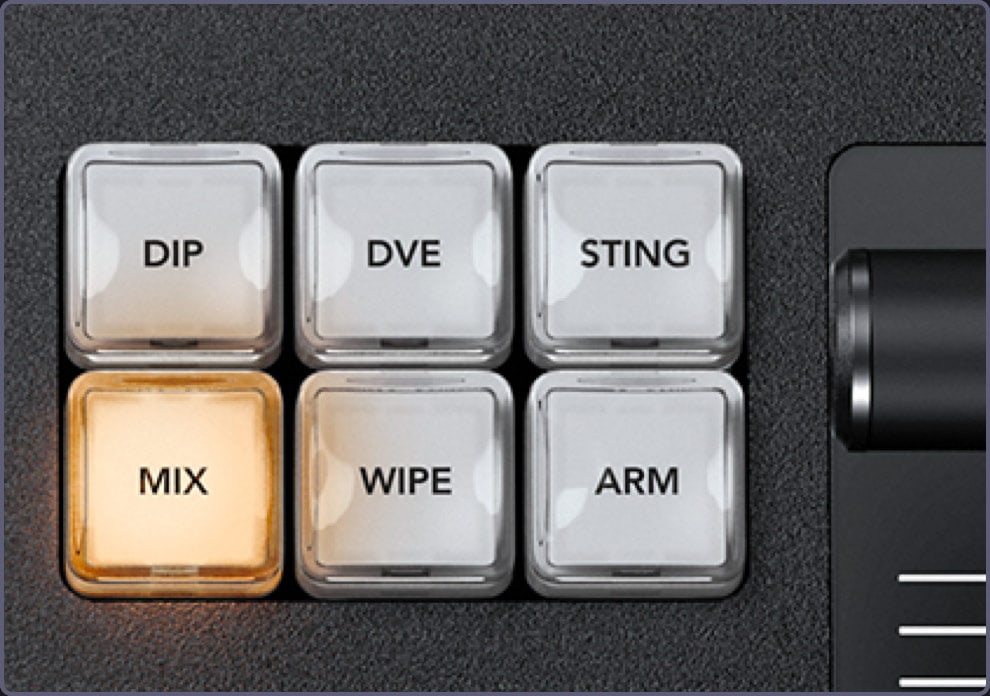

Prechody jedným tlačidlom

Mix, dip, wipe, DVE aj stinger majú vlastné tlačidlá a systémový LCD zobrazí parametre zvoleného prechodu. Automatický prechod sa nastavuje od 1 do 250 snímok, takže je v celom programe rovnaký, a tlačidlo náhľadu prechodu (PREV TRANS) ho dovolí vyskúšať na výstupe náhľadu skôr, než pôjde do vysielania.

ATEM 1 M/E Advanced Panel 20 – Prechody jedným tlačidlom

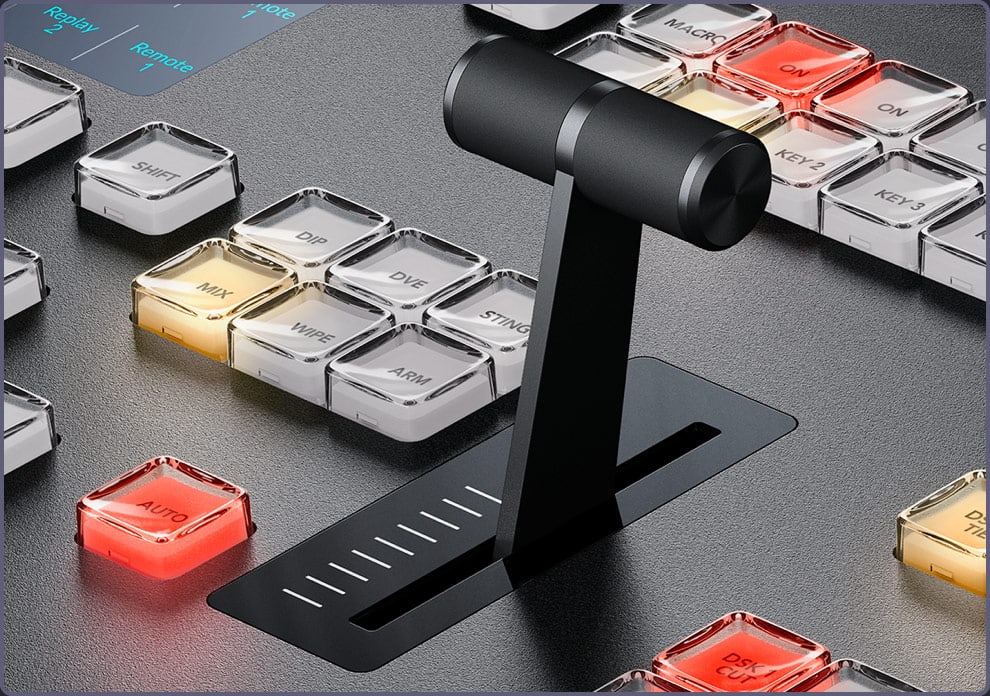

Páka T-bar a stmavnutie do čiernej

Ergonomická páka T-bar umožňuje viesť prechod ručne v rytme živého vystúpenia. Tlačidlo FTB stmaví celý výstup prepínača do čiernej – voliteľne aj so zvukom – a je chránené proti náhodnému stlačeniu.

ATEM 1 M/E Advanced Panel 20 – Páka T-bar a stmavnutie do čiernej

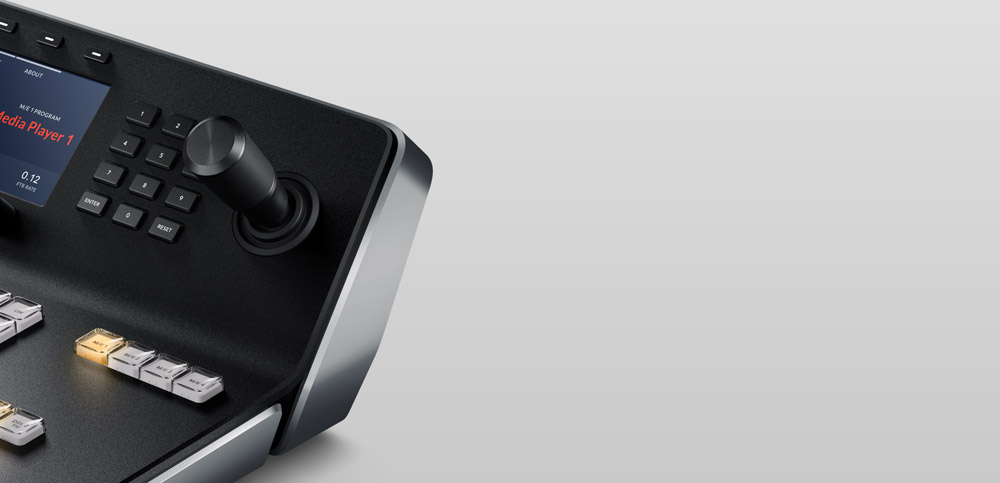

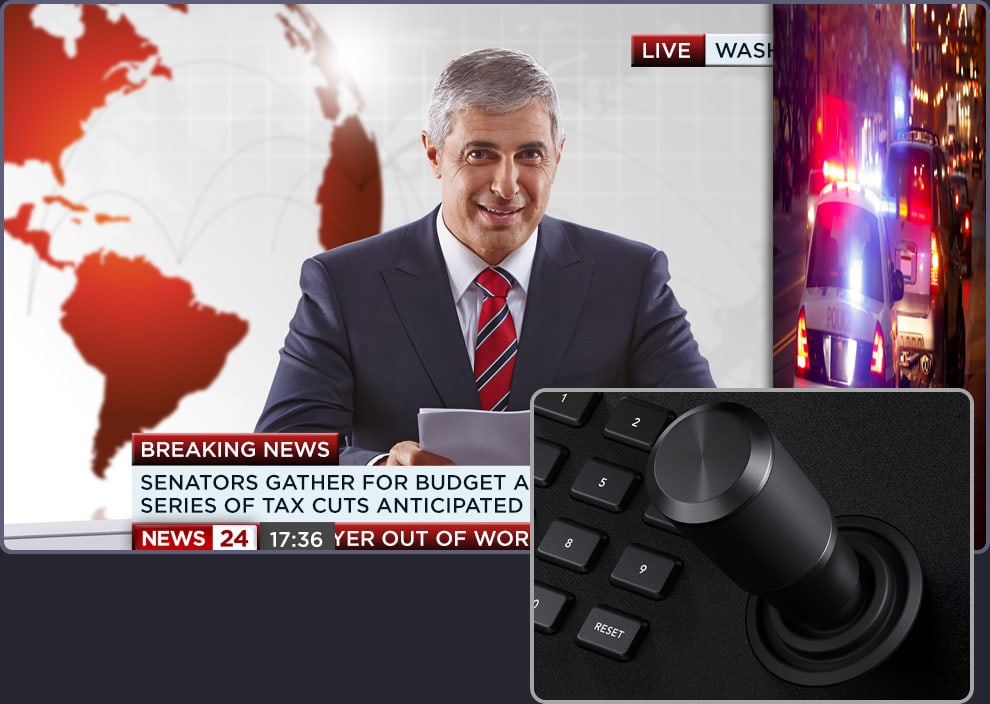

Trojosový joystick pre DVE

Joystick nastavuje polohu obrazu v obraze hore, dole aj do strán a otočením mení jeho veľkosť; rovnako presne umiestni stred prechodu wipe. Pomocou joysticku možno zadať aj počiatočnú a koncovú polohu pre vlastné animované pohyby DVE.

ATEM 1 M/E Advanced Panel 20 – Trojosový joystick pre DVE

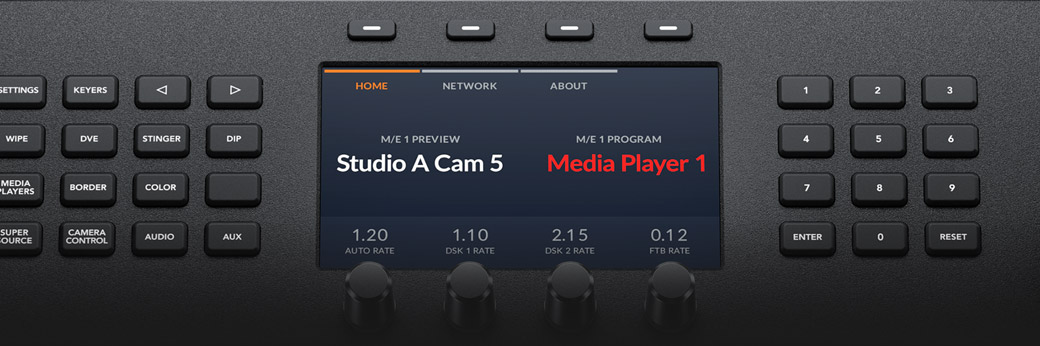

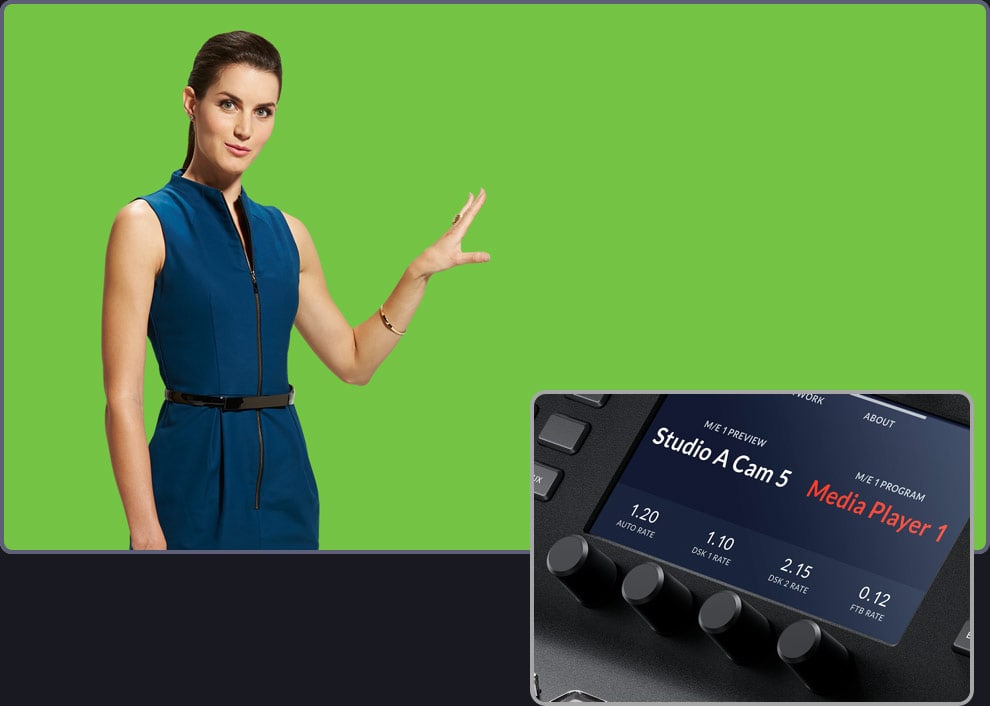

Kľúčovače a systémové LCD

2 systémové LCD s klávesnicou funkcií, otočnými ovládačmi a tlačidlami sprístupní stovky parametrov – kľúčovače, prechody, DVE, generátory farieb, video štandard, multiview aj premapovanie tlačidiel. Pri chroma kľúčovaní sa ovládače držia v ruke a parametre sa dolaďujú pri sledovaní výstupu. Samostatné tlačidlá ovládajú 4 upstream kľúčovače, 4 downstream kľúčovače a 4 rady M/E.

ATEM 1 M/E Advanced Panel 20 – Kľúčovače a systémové LCD

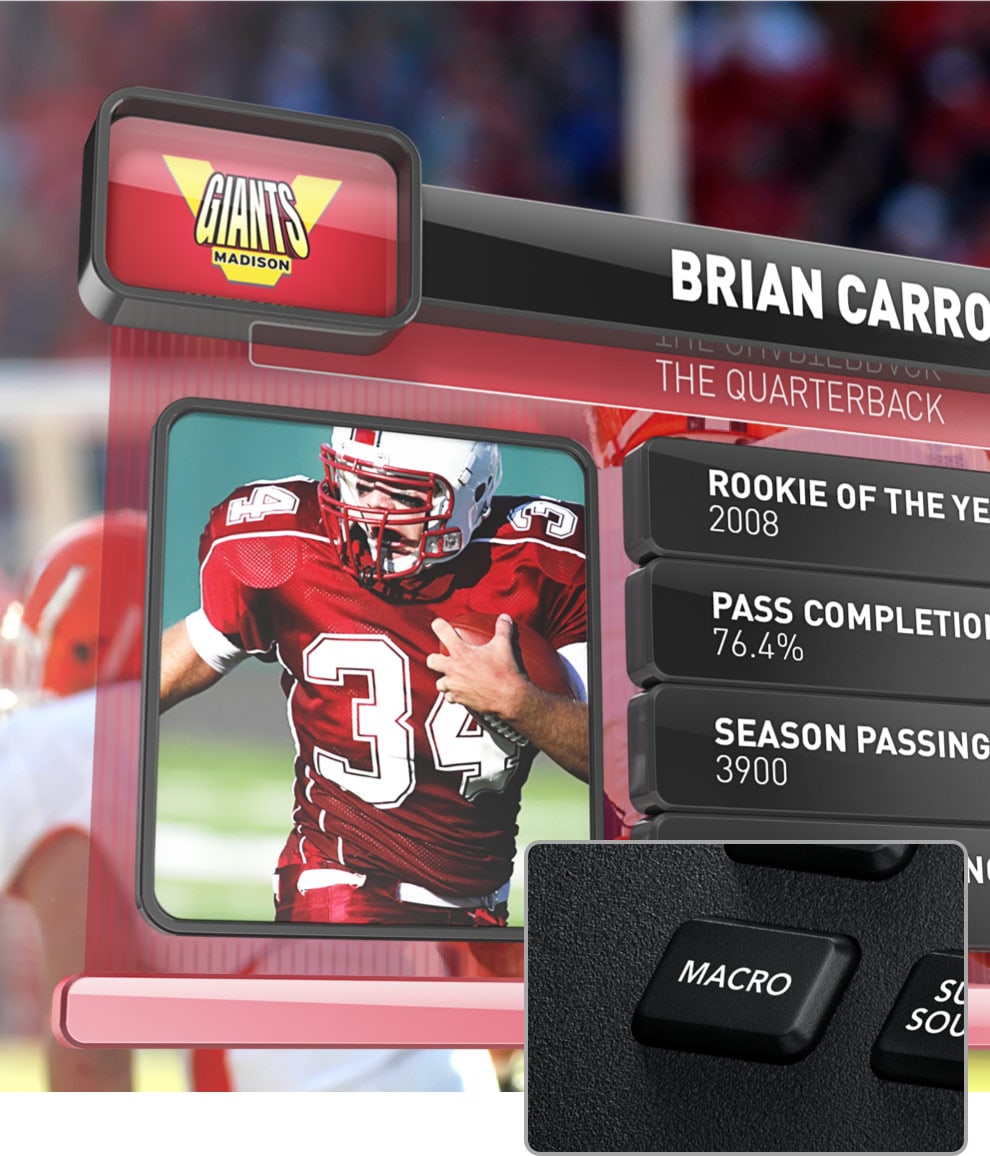

Makrá a prehrávače médií

Makro tlačidlá (1 × 20) spúšťajú vlastné makrá uložené v prepínači, takže sa zmena prejaví na všetkých pripojených paneloch. Z panela možno tiež vyberať statické snímky z knižnice médií pre prehrávače médií a spúšťať klipy.

ATEM 1 M/E Advanced Panel 20 – Makrá a prehrávače médií

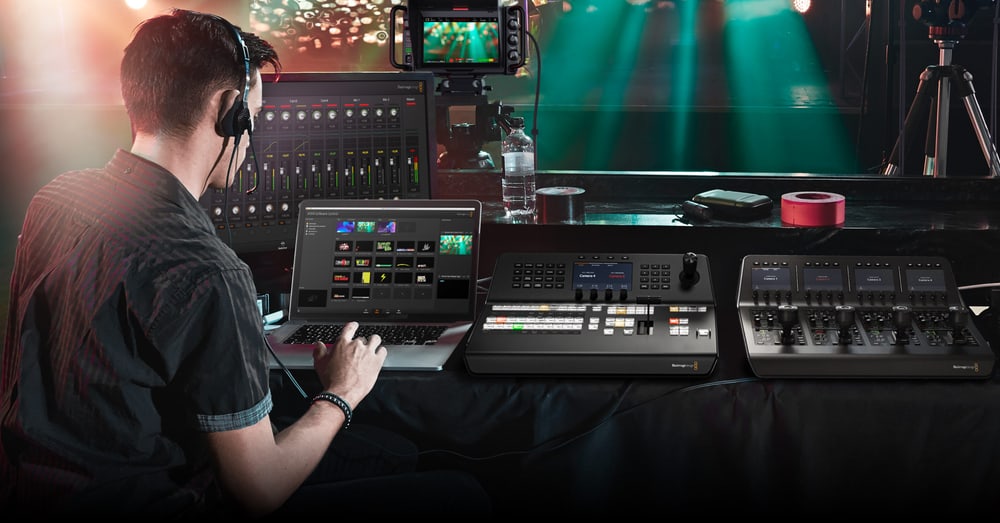

Pripojenie cez Ethernet

Panel sa k prepínaču pripája cez Ethernet (4× 10/100/1000 BASE-T so slučkou pre ďalšie panely alebo počítače), priamo alebo cez sieť. Súčasne možno používať viac hardvérových panelov, ATEM Camera Control Panel aj ATEM Software Control a ovládať prepínač aj na diaľku; firmvér sa aktualizuje cez USB-C.

ATEM 1 M/E Advanced Panel 20 – Pripojenie cez Ethernet

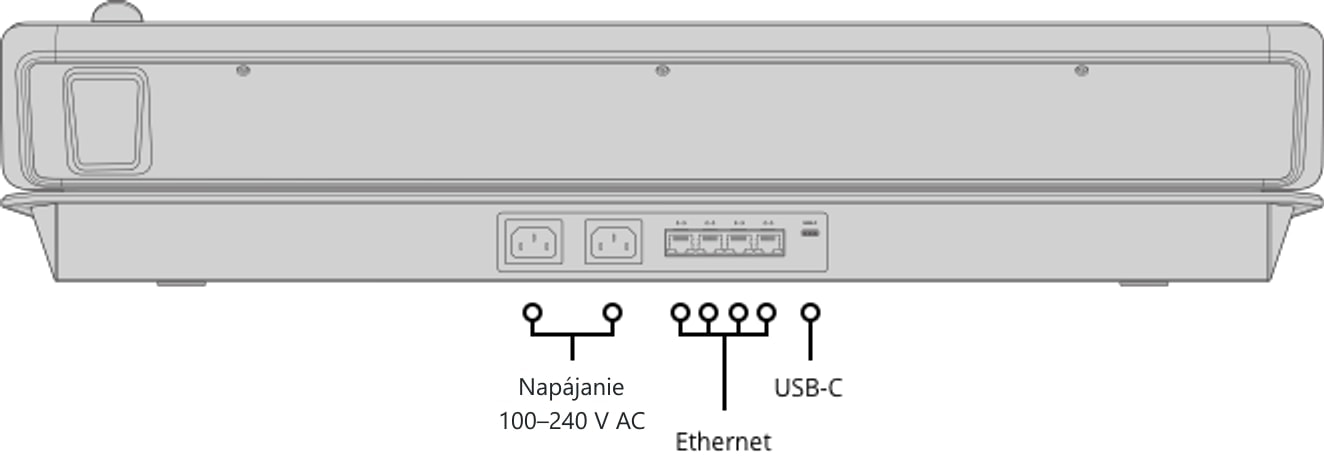

Zadná strana a konektory

Na zadnej strane je dvojica napájacích vstupov 100–240 V, 4 porty Ethernet so slučkou a USB-C na aktualizáciu firmvéru.

ATEM 1 M/E Advanced Panel 20 – Zadná strana a konektory

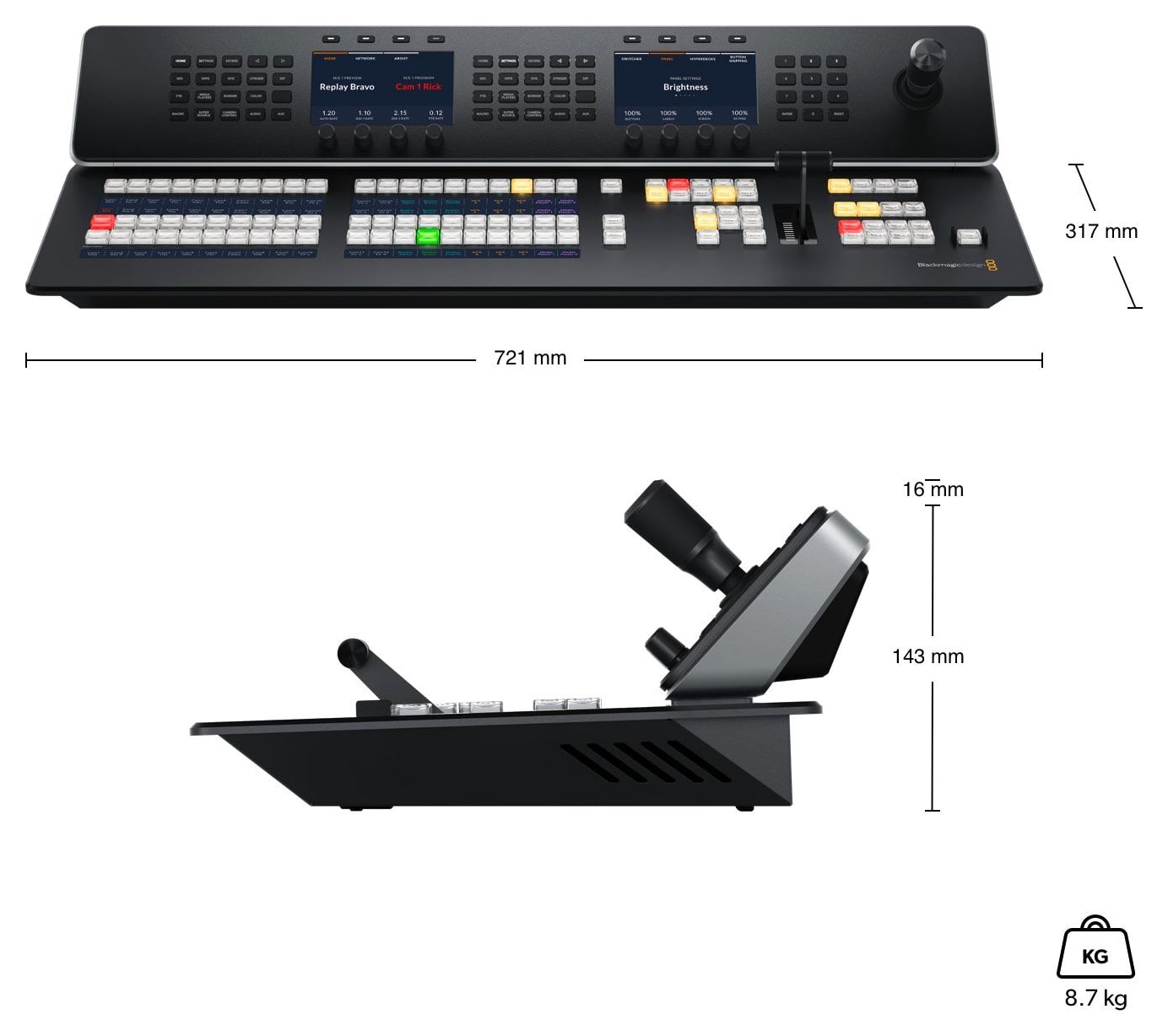

Rozmery

Šírka 721 mm, hĺbka 317 mm, hmotnosť 8,7 kg.

ATEM 1 M/E Advanced Panel 20 – Rozmery

OBSAH BALENIA

  • ATEM 1 M/E Advanced Panel 20
  • Uvítacia karta s QR kódom na stiahnutie softvéru

ŠPECIFIKÁCIE

  • Rady M/E: 1 (každý môže ovládať až 4 M/E väčšieho prepínača)
  • Tlačidlá zdrojov: 20 priamych, 40 s klávesom Shift; trojfarebné LED
  • Systémové LCD: 2; ovládanie menu 2 × 20 tlačidiel
  • Makro tlačidlá: 1 × 20
  • Transportné tlačidlá: 8
  • Náhľad prechodu: 1
  • Cieľová a výberová zbernica: 1 a 1
  • T-bar: 1
  • Trojosový joystick: 1
  • Numerická klávesnica: 1
  • Ethernet: 4× 10/100/1000 BASE-T so slučkou pre ďalšie panely alebo počítače
  • Aktualizácie: USB-C
  • Softvér: ATEM Software Control (macOS 14 Sonoma, macOS 15 Sequoia a novší, Windows 10 a 11)
  • Napájanie: 2× interný zdroj 100–240 V AC (redundantné)
  • Príkon: 75 W
  • Rozmery: 721 × 317 mm (šírka × hĺbka)
  • Hmotnosť: 8,7 kg
  • Prevádzková teplota: 0 až 40 °C
  • Skladovacia teplota: −20 až 60 °C
  • Relatívna vlhkosť: 0 až 95 %, bez kondenzácie
  • Záruka: 1 rok obmedzenej záruky výrobcu

ČLÁNKY

ODPORÚČAME

ATEM 1 M/E Advanced Panel 20 je hardvérový ovládací panel pre prepínače ATEM. Pracuje s prepínačmi ATEM Constellation, ku ktorým sa pripája cez Ethernet; kamery Blackmagic možno z toho istého systému ovládať panelom ATEM Camera Control Panel.

Prepínače ATEM Constellation - Panel sa k prepínaču pripája cez Ethernet a ovláda jeho rady M/E, kľúčovače, prechody aj makrá.

Ovládanie kamier - Clonu, vyváženie bielej, zisk a farebné korekcie kamier Blackmagic nastavuje samostatný operátor z ovládacej jednotky kamier.

Prepojenie - Patch káble Cat6 na pripojenie panela k prepínaču a slučku do ďalších panelov.

Parametre

Parametre

Výrobca: Blackmagic Design
Kategória: Ovládacie panely

Hlavné parametre

RozhranieLAN · USB
Ovládacie prvkyT-bar · programovateľné tlačidlá
DisplejLCD
