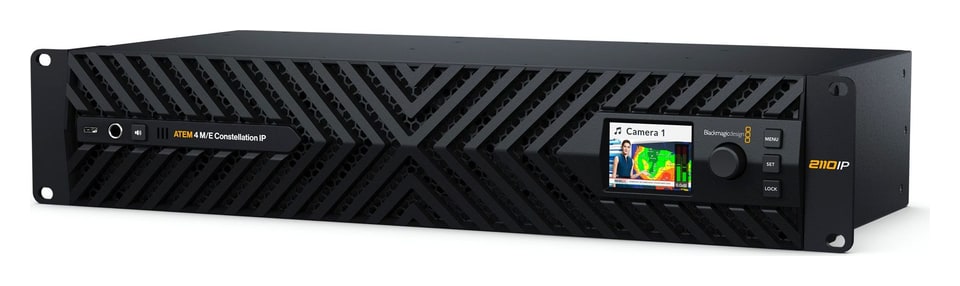

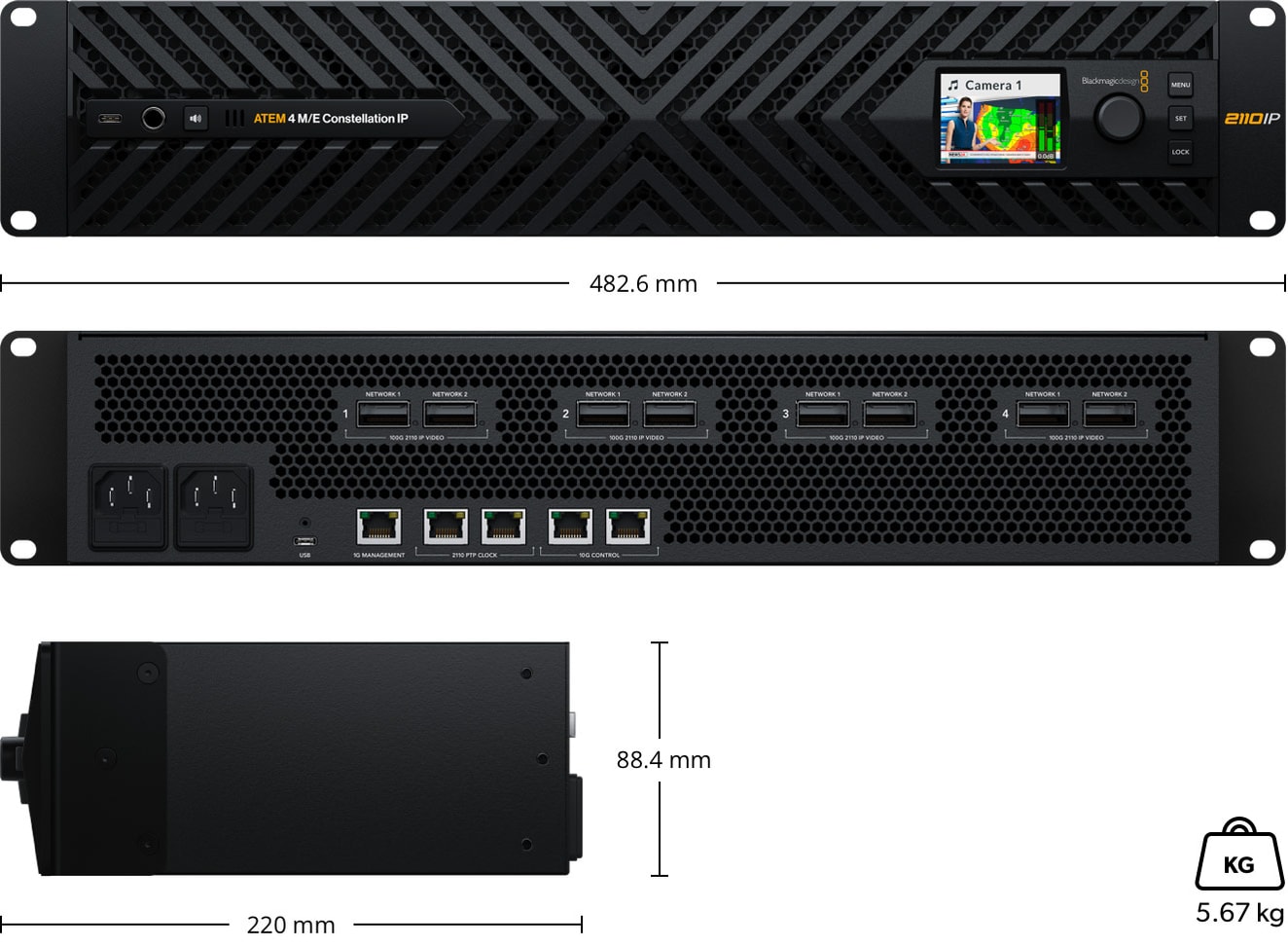

ATEM 4 M/E Constellation IP

Sieťová redundancia a produkčný workflow

Sú navrhnuté pre špičkové vysielanie a živú produkciu a ich konštrukcia zahŕňa chladenie z prednej strany dozadu, rozsiahlu redundanciu, podporu SMPTE-2022-7 na všetkých 100G video portoch, redundantné PTP časové pripojenie, 2× 10G Ethernet pre riadiace porty a redundantné napájacie zdroje AC.

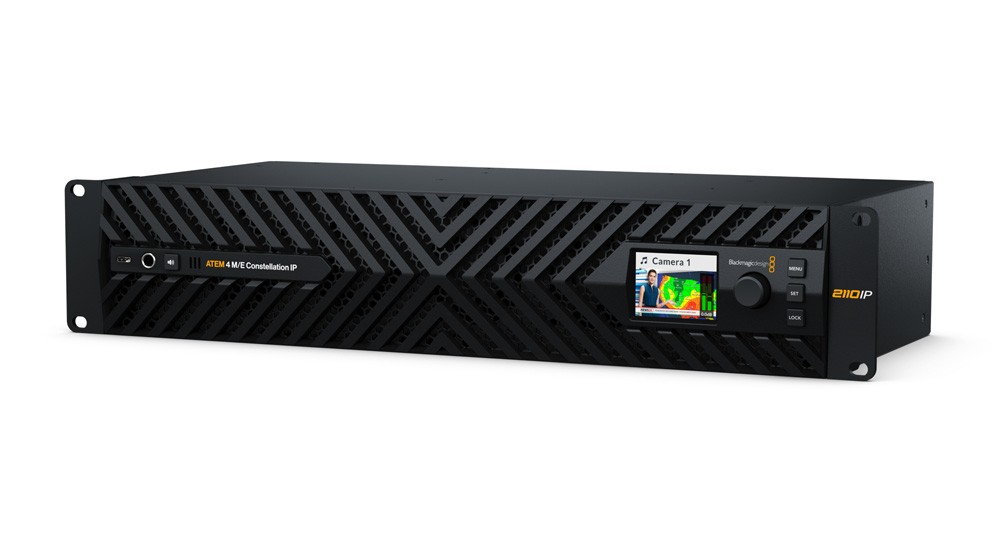

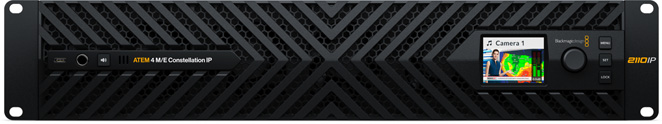

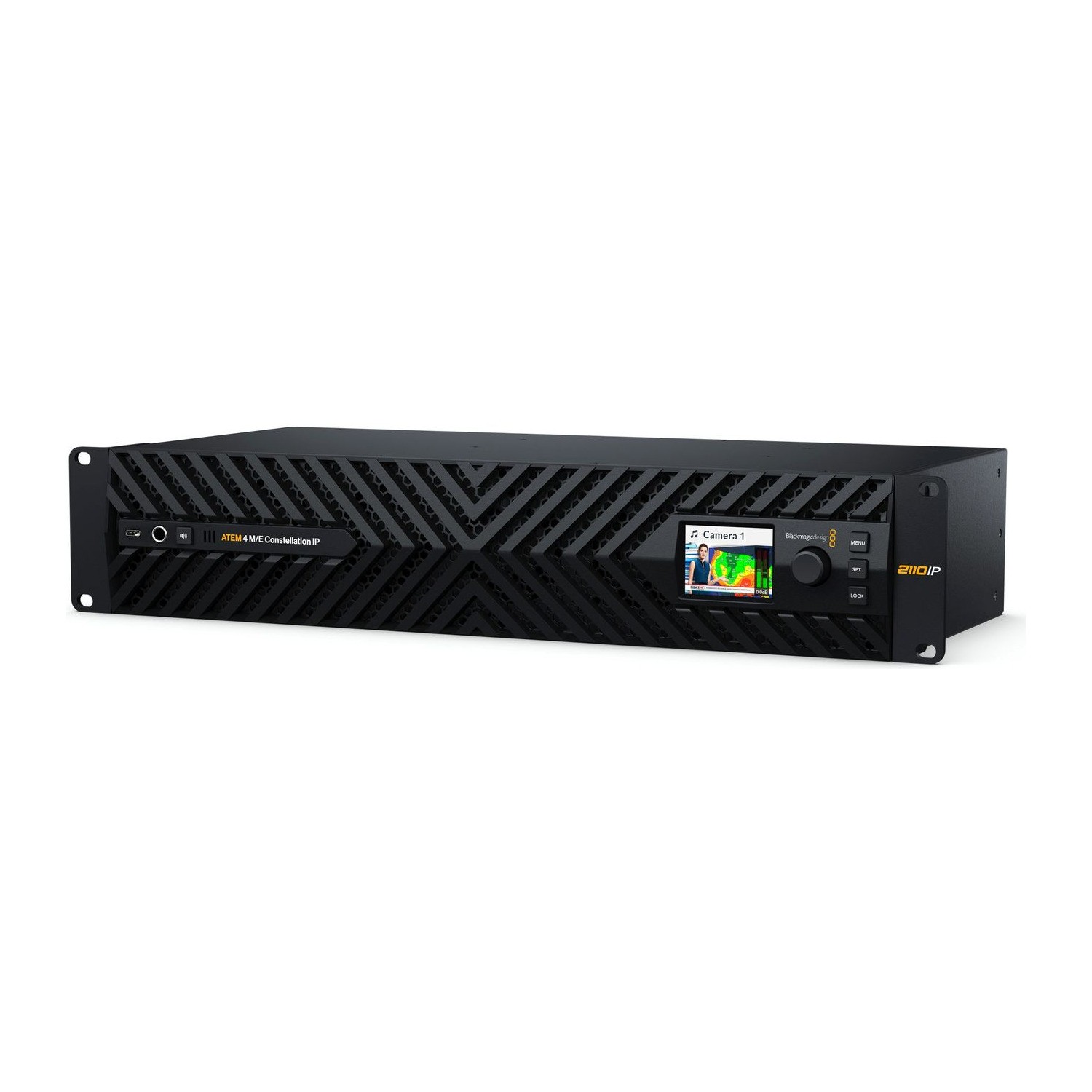

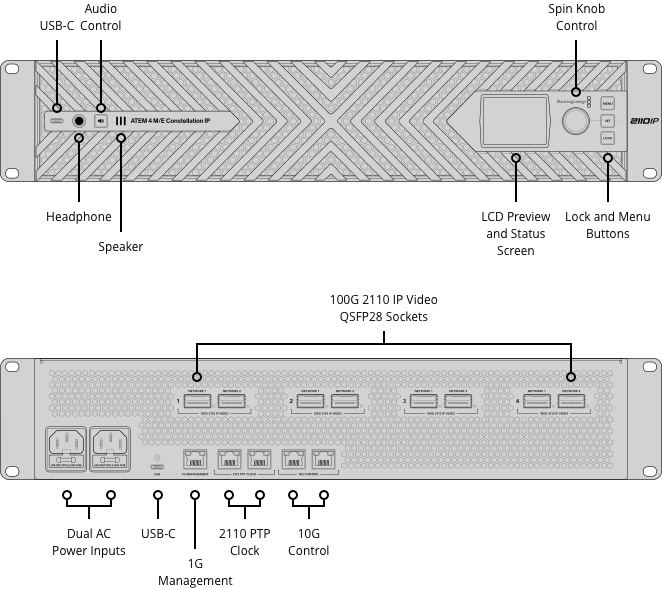

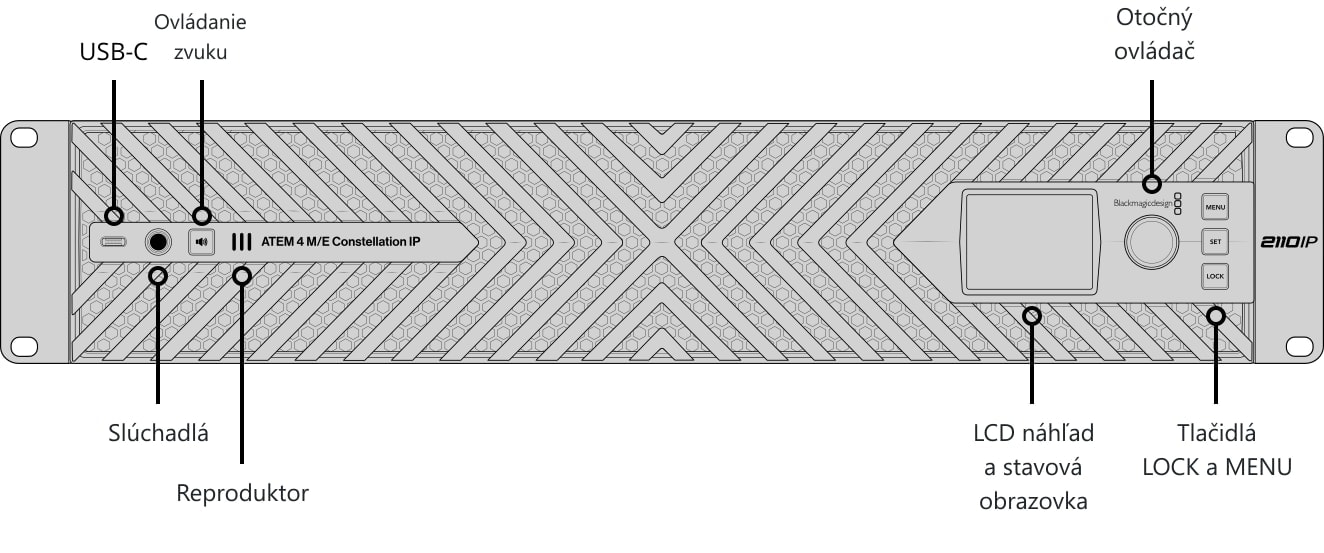

ATEM 4 M/E Constellation IP má výrazne odlišný dizajn, pretože je určený pre špičkové vysielacie prevádzky. Nová konštrukcia využíva chladenie z prednej strany dozadu so 4 veľmi tichými ventilátormi. Všetky pripojenia majú plnú redundanciu s SMPTE-2022-7 na všetkých video portoch, plus ďalšiu redundanciu na riadiacich a PTP Ethernet portoch. Vstavaný LCD displej zobrazuje všetky štandardné informácie o stave ATEM Constellation a umožňuje prístup k nastaveniam. Predný panel obsahuje aj výstup pre slúchadlá a vstavaný reproduktor pre lokálne monitorovanie programu.

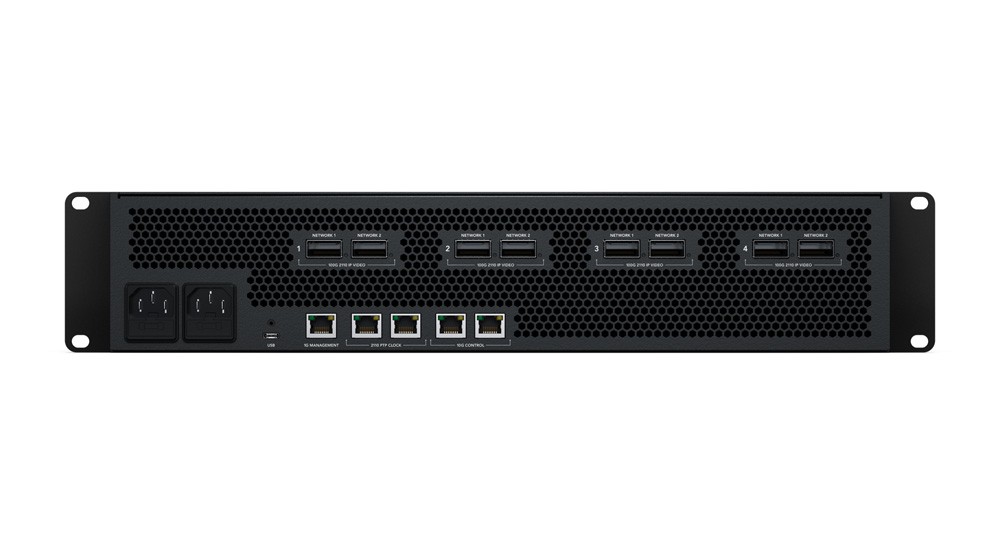

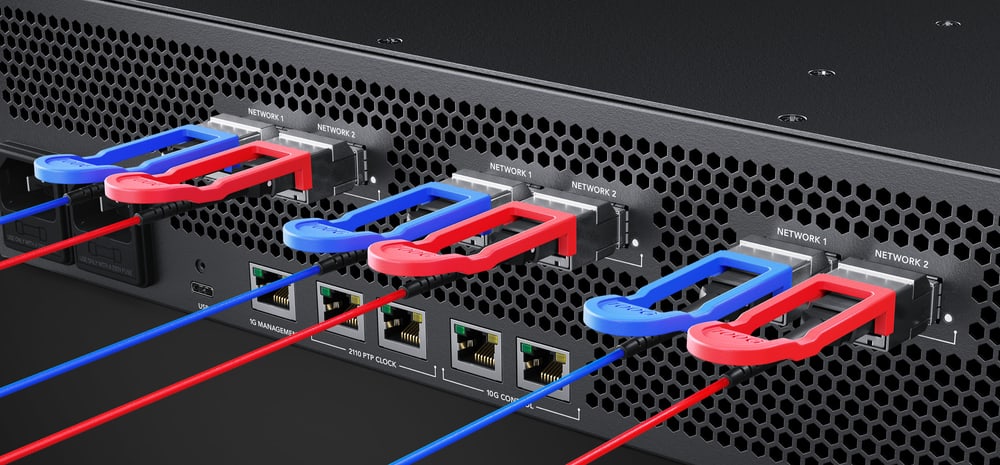

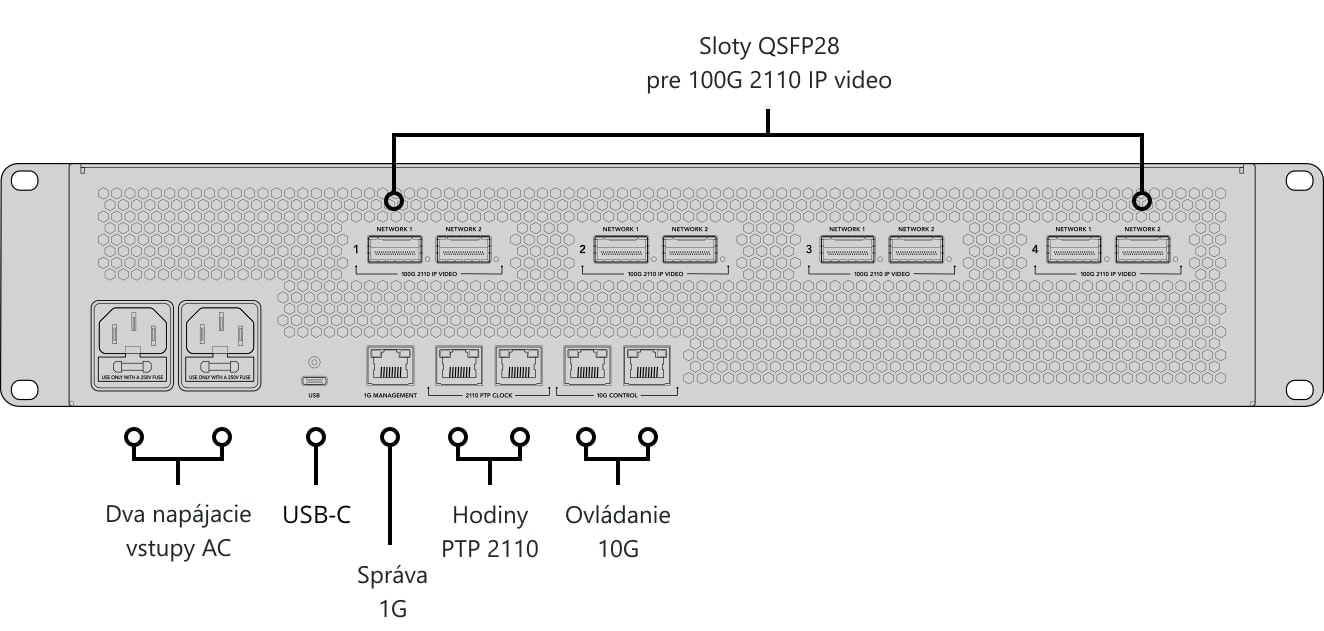

ATEM 4 M/E Constellation IP podporuje viacero pripojení SMPTE-2110 cez 100G Ethernet, pričom každé pripojenie podporuje 8 vstupných a 8 výstupných video kanálov. Prepínač mapuje vstupy a výstupy cez viacero 100G Ethernet pripojení. Každé 100G Ethernet pripojenie má dva samostatné konektory na podporu redundancie SMPTE-2110, takže každý port je možné pripojiť k inému prepínaču. SMPTE 2022-7 Seamless Protection Switching odosiela dve identické kópie videa a zvuku cez dve cesty a na prijímacej strane porovnáva RTP pakety podľa poradia a zostavuje obraz z prvého doručeného paketu. Prepínanie je úplne plynulé.

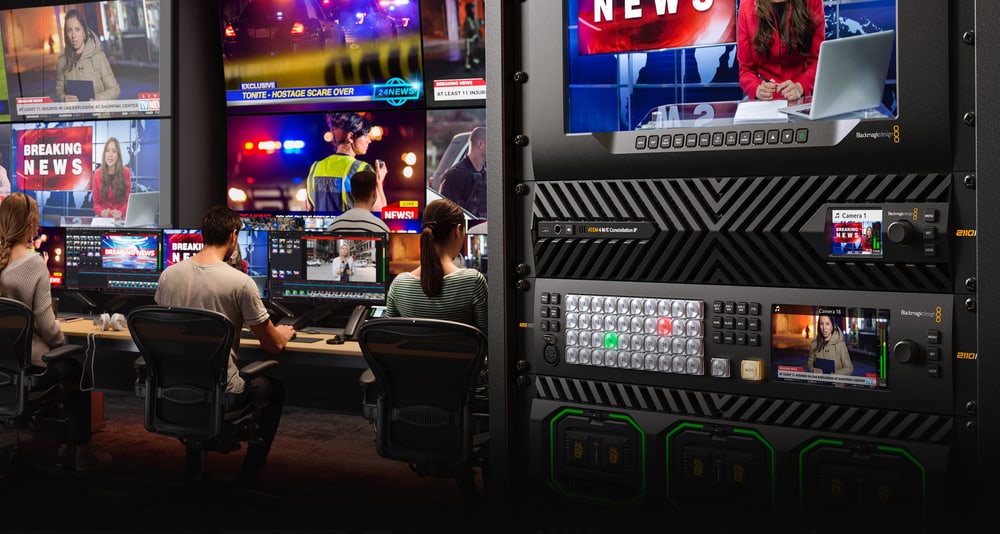

Jednou z výhod SMPTE-2110 je, že sieťové video zdroje používajú rovnaký štandard. V praxi však živá produkcia nie je vždy jednoduchá a zdroje často pracujú v rôznych formátoch. ATEM 4 M/E Constellation IP tento problém rieši, pretože každý vstup má vyhradený prevodník štandardov. Všetky vstupy sa tak automaticky prevádzajú do štandardu prepínača a je možné pripojiť akýkoľvek zdroj.

ATEM 4 M/E Constellation IP podporuje všetky bežné vysielacie štandardy. Vďaka konverzii na všetkých vstupoch je možné súčasne pracovať s rôznymi formátmi. Podporuje štandardy HD aj Ultra HD vrátane 720p, 1080i, 1080p a 2160p až do 60p. To je kľúčové pre prácu v rôznych produkciách po celom svete. Talkback, tally a ovládanie je možné navyše posielať aj do zariadení SDI, ak je pripojený Blackmagic SDI Expander 8x12G, ktorý umožňuje prepojenie späť do kamier pre návrat programu, ovládanie kamier a komunikáciu.

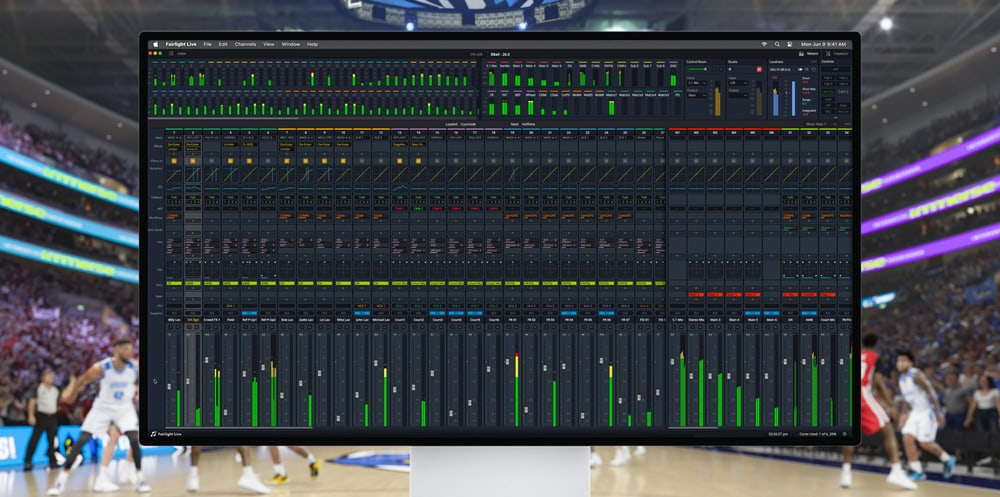

Fairlight Live je najvýkonnejší softvérový audio mixér 2110 pre vysielanie a živé podujatia. Podporuje smerovanie zvuku do a z prepínačov ATEM cez USB a na rozdiel od hardvérových mixérov natívne podporuje stereo, priestorový aj imerzný zvuk. Ponúka podporu pluginov tretích strán, AFL/PFL Solo, talkback a pokročilé vstupné funkcie, ako je remote gain a duálne vstupy. Obsahuje tiež cue prehrávač, snapshoty, internú maticu a ďalšie funkcie. Je možné spustiť viacero systémov pre viacerých používateľov alebo plnú redundanciu.

Všetky prepínače ATEM 4 M/E Constellation majú jednoduchý integrovaný talkback, ktorý využíva audio kanály 15 a 16 na obojsmernú komunikáciu s kamerami Blackmagic Design. Fairlight Live však ponúka viac talkback zberníc a plné smerovanie zvuku na ATEM 4 M/E Constellation IP, takže je možné vytvoriť ľubovoľný počet talkback zberníc. To umožňuje ešte pokročilejšiu komunikáciu, vrátane kamerových a technických okruhov, komentátorských zberníc a samostatných mixov pre každého používateľa. Stačí smerovať talkback bus na kanály 15 a 16 ľubovoľného výstupu ATEM a ten poslať do kamier alebo komentátorom.

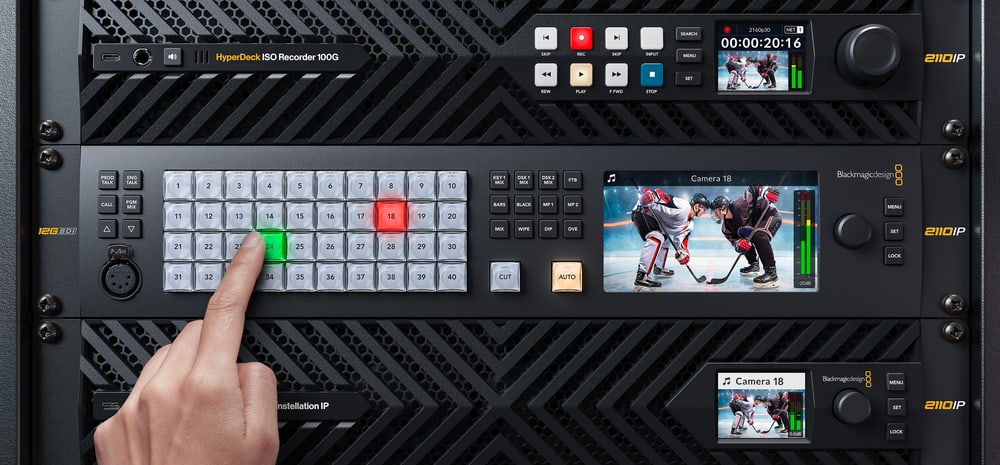

Konštrukcia zariadenia ATEM 4 M/E Constellation IP s chladením z prednej strany dozadu obmedzuje priestor pre ovládacie prvky na prednom paneli. Tento problém rieši rackový panel ATEM Monitoring Panel, ktorý kombinuje ovládanie a monitorovanie. Ponúka rovnaké ovládacie prvky ako modely SDI a funguje ako samostatný monitorovací prevodník a ovládací panel. Obsahuje rackové vyhotovenie s profesionálnymi tlačidlami, vyhradený ethernetový port, redundantný 10G ethernet SMPTE-2022-7 na 12G-SDI a HDMI prevodník pre lokálne monitorovanie, ako aj 5-pinové rozhranie talkback na prednom paneli.

Kľúčové funkcie zo zachovaného detailu

• Výkonný natívny prepínač SMPTE-2110 pre živú produkciu
• Práca s 12G-SDI alebo SMPTE-2110 IP videom
• Redundantný 100G Ethernet pre plnú kompatibilitu so štandardom SMPTE-2022-7
• Režimy cut-bus alebo mix efektov
• Plná konverzia štandardov a resynchronizácia na všetkých vstupoch
• USB výstup ako webová kamera pre všetky video aplikácie

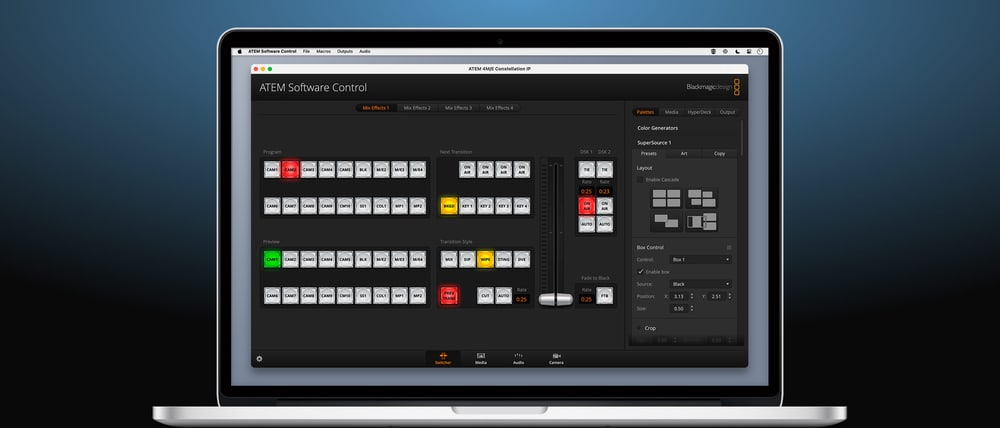

• Podpora všetkých hardvérových aj softvérových panelov ATEM

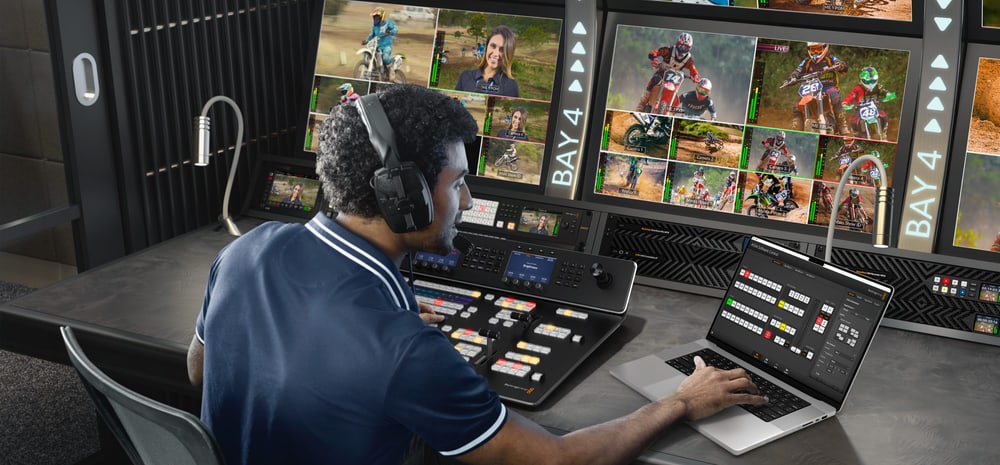

• Až 4 prispôsobiteľné multiview výstupy
• Prechody typu mix, wipe, DVE a stinger
• Interné médiá pre statickú aj pohyblivú grafiku

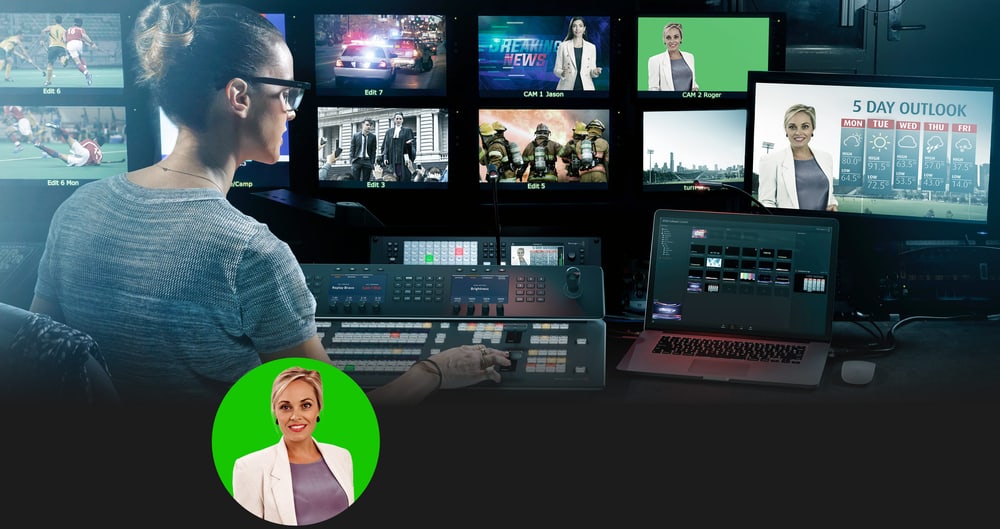

• 4 ATEM Advanced chroma key na rad M/E
• Podpora audio mixu Fairlight Live
• Profesionálny talkback kompatibilný s ClearCom a RTS
• ATEM Software Control pre Mac aj Windows zadarmo
• Kompatibilný s ATEM Monitoring Panelom
• Kompatibilný s ovládacím panelom ATEM Camera
• Všetky funkcie sú zahrnuté bez ďalších poplatkov za používanie
