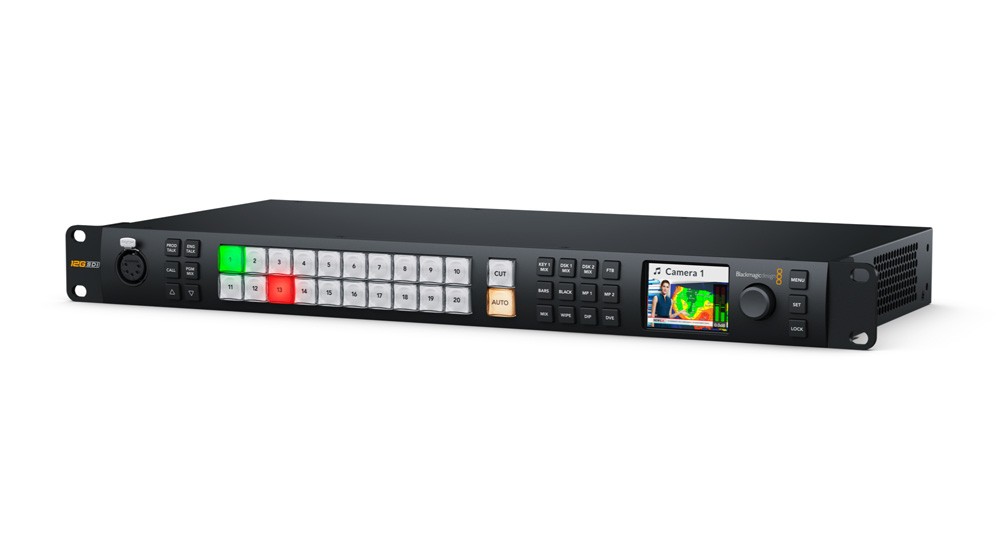

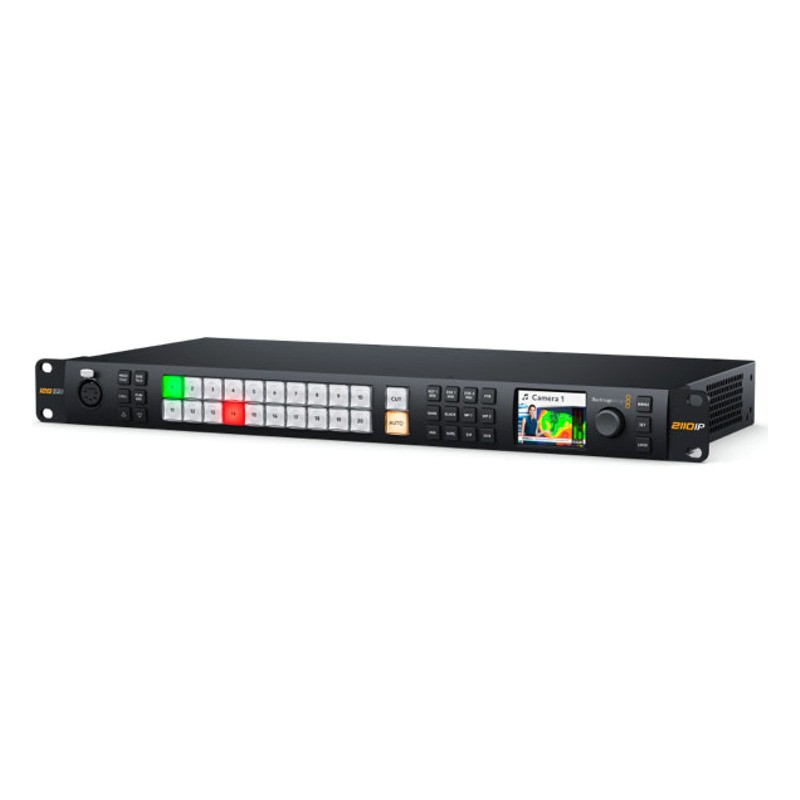

Blackmagic Design ATEM Monitoring Rack Panel 20
Kód tovaru: SWPANELABRMP20
Ovládací panel do racku na lokálne ovládanie prepínačov ATEM Constellation IP s integrovaným monitorovacím prevodníkom. Ponúka 20 vstupných tlačidiel, redundantné rozhranie 10G SMPTE-2110, dva výstupy 12G-SDI, HDMI, LCD monitor a predné rozhranie talkback vo vyhotovení 1U.
1 119 € s DPH
909.76 € bez DPH
Dostupnosť
na otázku
Najlepšie príslušenstvo pre Blackmagic Design ATEM Monitoring Rack Panel 20
Kábel HDMI 2.0b UHD 4K High Speed + Ethernet 2,0 m
Propojovací HDMI 2,0b kabel UHD 4K High Speed + Ethernet kabel
8.2 €
Skladom > 5 ks
PremiumCord napájací kábel 230 V, CEE 7/7 rovná vidlica / IEC C13, 2 m, čierny
Napájací kábel 230 V pre počítač, monitor alebo iný prístroj s konektorom IEC C13.
4.1 €
Centrálny sklad > 5 ks
PremiumCord patch cable CAT 6a S-FTP BLK, 2m
Premiumcord Patch kábel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 čierny
3.3 €
Skladom > 5 ks
Infinitek L-3.3CUHWS 2m FLEX 12G-SDI kábel BNC-BNC
Profesionálny 2 m dlhý prepojovací kábel 12G-SDI pre mobilnú produkciu. Ohybný koaxiálny
24 €
na otázku
Blackmagic Design ATEM 4 M/E Constellation IP
ATEM 4 M/E Constellation IP je živý prepínač 4 M/E s natívnym SMPTE-2110 pre veľké
8 849 €
na otázku
Blackmagic Design ATEM 4 M/E Constellation IP Plus
ATEM 4 M/E Constellation IP Plus je živý prepínač 4 M/E s natívnym SMPTE-2110 pre
14 379 €
na otázku
Infinitek L-3.3CUHWS 1m FLEX 12G-SDI kábel BNC-BNC
Koaxiálny kábel špeciálne navrhnutý pre mobilné použitie 12G-SDI s výbornou odolnosťou
20 €
na otázku
Popis produktu
ŠPECIFIKÁCIE
OBSAH BALENIA
Popis produktu
Ovládací panel do racku na lokálne ovládanie prepínačov ATEM Constellation IP s integrovaným monitorovacím prevodníkom. Ponúka 20 vstupných tlačidiel, redundantné rozhranie 10G SMPTE-2110, dva výstupy 12G-SDI, HDMI, LCD monitor a predné rozhranie talkback vo vyhotovení 1U.

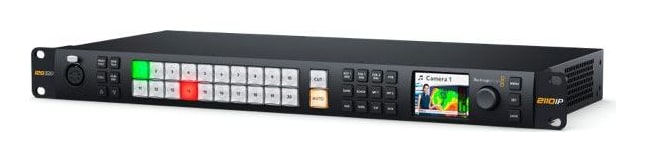

20 tlačidiel, monitoring a prevod IP v jednom paneli
ATEM Monitoring Rack Panel 20 dopĺňa prepínače ATEM Constellation IP o pohodlné lokálne ovládanie aj monitorovanie priamo v racku. Tlačidlá, LCD a talkback sú okamžite dostupné na prednom paneli.
20 tlačidielRack 1U2× 10G IP2× 12G-SDI
Prevodník 2110 v ovládacom paneli
Vnútri panela je videoprevodník: dve redundantné siete 10G SMPTE 2110 prevedie na dva výstupy 12G-SDI a výstup HDMI a obraz ukáže aj vstavaný LCD.
Redundancia ST 2022-7
Dvojica portov 10G RJ45 prijíma IP streamy z dvoch sietí 2110 podľa ST 2022-7, takže výpadok jednej siete obraz nepreruší.
Samostatná riadiaca sieť
Port 1G RJ45 spája panel s prepínačom a s riadením NMOS oddelene od videa.
Talkback na prednom paneli
Päťpinový konektor XLR pre headset a tlačidlá talkbacku a programového mixu umožnia komunikáciu priamo od racku.
Dvojité napájanie
Dva interné zdroje 100–240 V AC s dvoma vstupmi IEC C14 držia panel v prevádzke aj pri výpadku jedného prívodu.

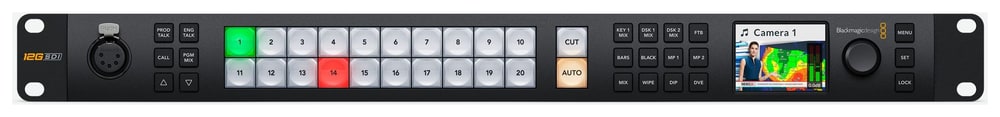

Ovládanie prepínača z racku
20 tlačidiel vstupov, tlačidlá CUT a AUTO, tlačidlá prechodov a otočný ovládač s menu: lokálnym prepínačom ATEM možno prepínať aj ho nastavovať bez hlavného ovládacieho panela – pri príprave aj v núdzi.

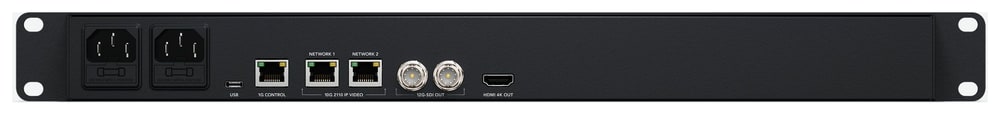

Prevod 2110 na SDI a HDMI
Jeden prichádzajúci IP videostream sa prevádza na dva výstupy 12G-SDI a výstup HDMI 4K s vloženým zvukom – 16 kanálov na SDI, 8 na HDMI. Kodek Blackmagic IP10 voliteľne zvládne 2160p59.94 a 2160p60.

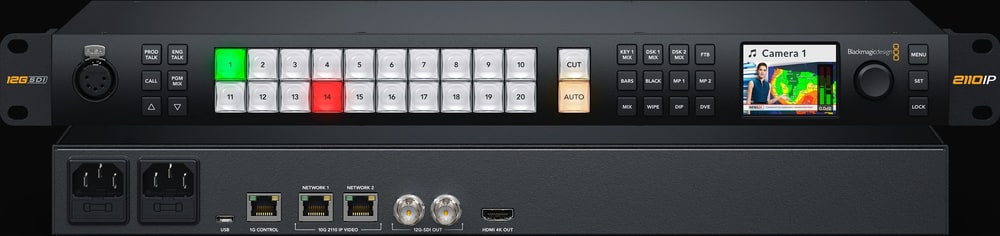

Monitoring priamo v racku
Vstavaný LCD ukazuje video aj stav signálu, takže technik vidí výsledok priamo pri racku. Panel sa namontuje do racku a použije pri zostavovaní aj sledovaní prenosu.

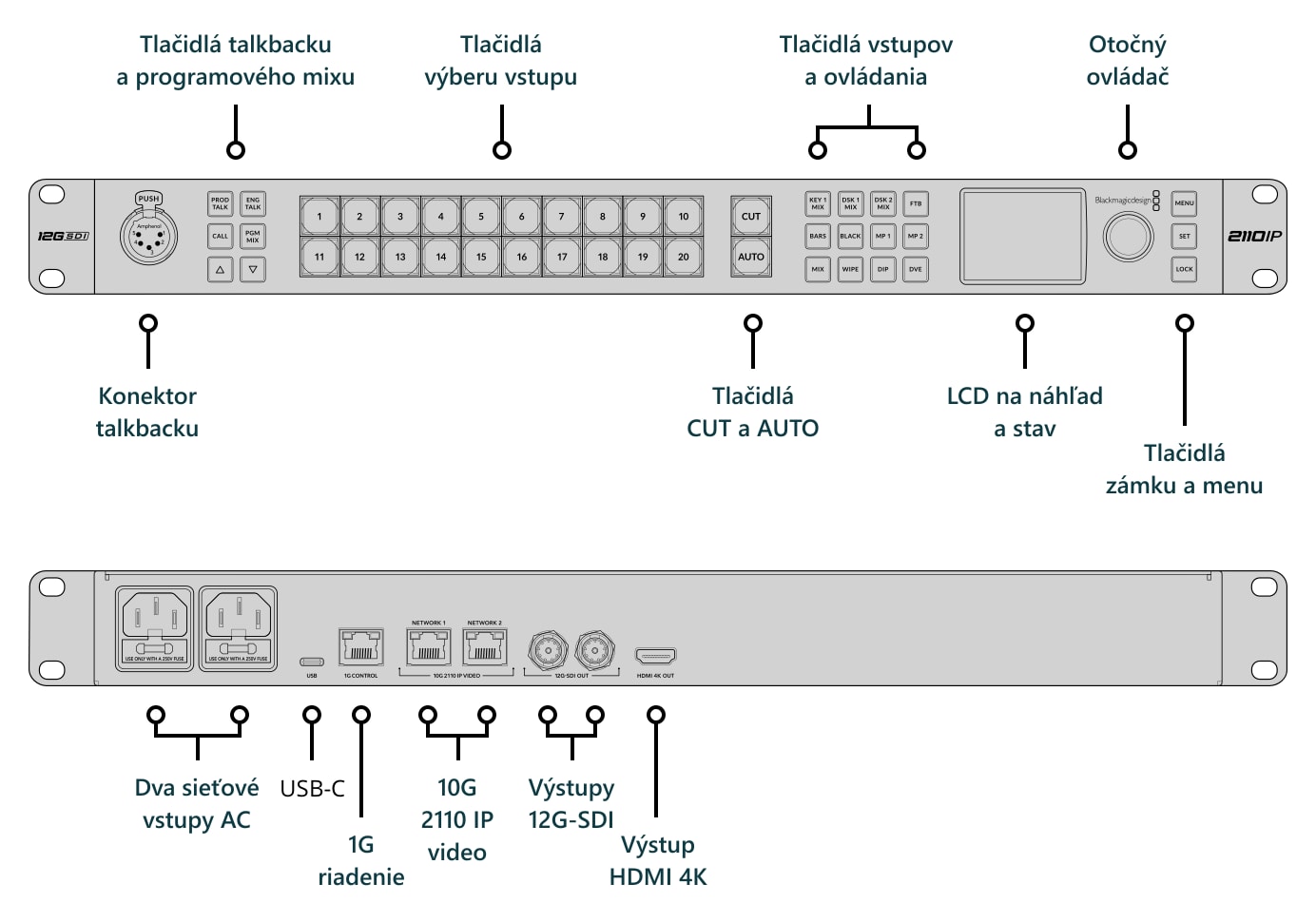

Konektory

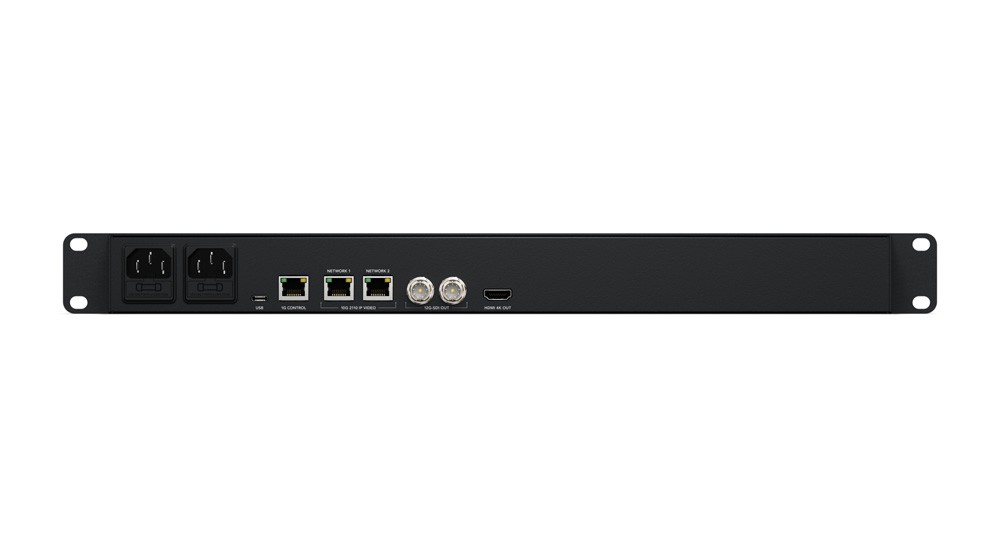

Na prednom paneli sú tlačidlá vstupov, prechodov, talkbacku a menu, konektor talkbacku a displej LCD; vzadu dva sieťové vstupy, USB-C, riadiaci port 1G, dva porty 10G pre video 2110 IP, dva výstupy 12G-SDI a výstup HDMI 4K.
OBSAH BALENIA
- ATEM Monitoring Rack Panel 20
- Uvítacia karta s QR kódom na stiahnutie softvéru
ŠPECIFIKÁCIE
- Siete 10G 2110 IP: 2× RJ45 10G; redundantné doručovanie IP streamov podľa ST 2022-7 cez dve siete 2110
- Riadiaca sieť 1G: 1× RJ45 1G na pripojenie k prepínaču a riadenie NMOS
- Video vstupy celkom: 1
- Video výstupy celkom: 3
- Výstupy SDI: 2
- Rýchlosti SDI: 1,5G, 3G, 6G, 12G
- Výstupy HDMI 2.0: 1
- Zvuk SMPTE ST 2110 IP: 16 kanálov vloženého zvuku v každom IP videostreame 2110 cez 10G Ethernet
- Zvuk na výstupoch SDI: 16 kanálov vloženého zvuku na všetkých výstupoch SDI
- Zvuk na výstupe HDMI: 8 kanálov vloženého zvuku na výstupe HDMI
- Talkback: 1× 5-pinový XLR
- Rozhranie počítača: 1× USB-C na inštalačnú utilitu a aktualizácie softvéru
- Napájacie vstupy: 2× IEC C14
- Formáty HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
- Formáty Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
- Súlad s normami SMPTE: SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7
- Vzorkovanie videa: 4:2:2
- Farebná presnosť: 10 bit
- Farebný priestor SDI: Rec. 709, Rec. 2020
- Súlad IP videa: SMPTE 2110-20 (nekomprimované video), IGMP v3; SMPTE 2110-21 (traffic shaping) – vysielač Narrow, prijímač Narrow, Wide Synchronous, Asynchronous; SMPTE 2110-30 (PCM), úroveň Level C; SMPTE 2110-40 (doplnkové dáta) – plný prístup k dátam vrátane RP 188/SMPTE 12M-2, skrytých titulkov a statických metadát HDR
- Kodek: Blackmagic IP10 voliteľne pre 2160p59.94 a 2160p60 ako IP video 2110
- Precision Time Protocol: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
- NMOS: IS-04 v1.3.2 (peer-to-peer cez mDNS/DNS-SD), IS-05 v1.1.2, BCP-002-01 Natural Grouping, BCP-004-01 Receiver Capabilities
- Podpora talkbacku: Áno
- Ovládanie: Núdzové prepínanie z predného panela, softvér alebo voliteľný hardvérový panel
- Predný panel: Vstavaný HD LCD monitor, 22 tlačidiel LED na nastavenie a núdzové prepínanie, 20 tlačidiel vstupov, 4 tlačidlá prechodov, 6 tlačidiel výberu a mixu talkbacku, otočný ovládač s tlačidlom SET, tlačidlo zámku panela
- Softvér v balení: ATEM Software Control Panel zadarmo pre macOS 14.0 Sonoma, macOS 15.0 Sequoia alebo novší a Windows 10 a 11
- Aktualizácia softvéru: Cez USB alebo Ethernet z počítača Mac alebo Windows; súčasťou je ATEM Setup Utility
- Konfigurácia: V ATEM Software Control Panel; IP adresa šasi ATEM sa nastavuje v ATEM Setup Utility cez USB-C
- Operačné systémy: macOS 15.0 Sequoia, macOS 26.0 Tahoe alebo novší; Windows 10 a 11, Windows 11 pre ARM
- Napájanie: 2× interný zdroj 100–240 V AC, 50/60 Hz

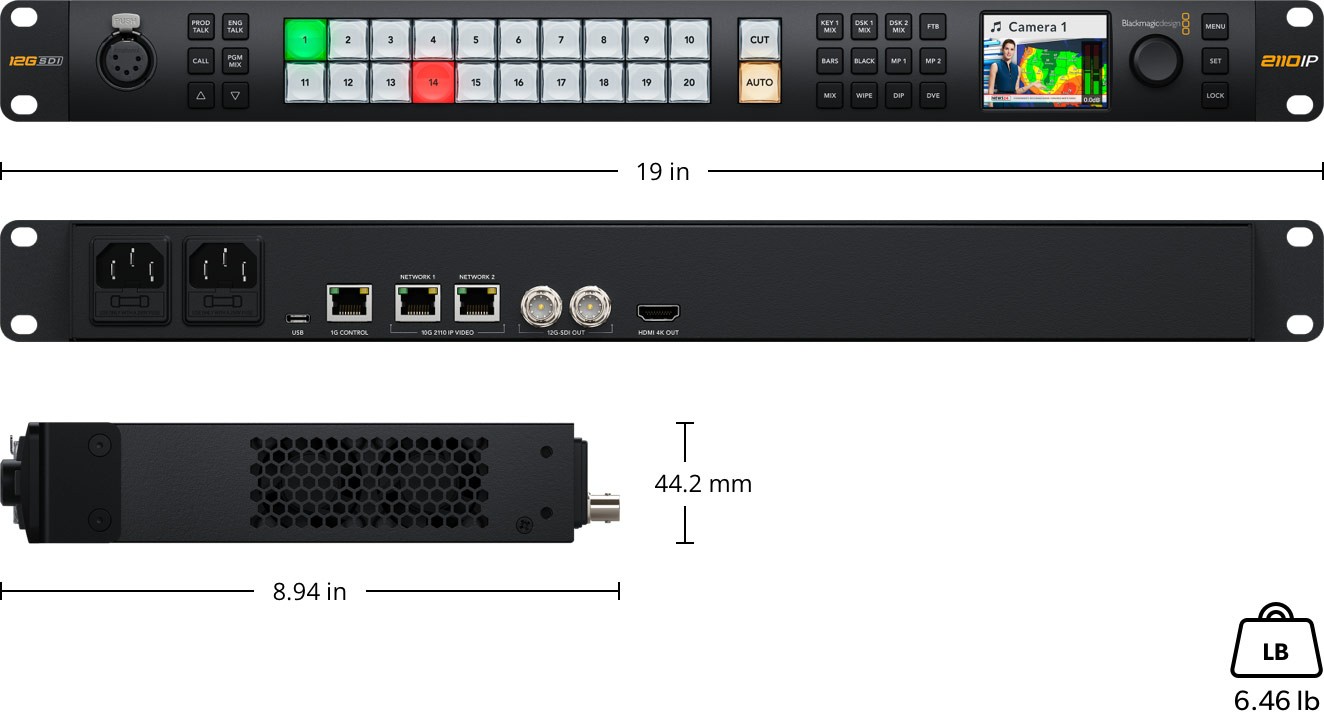

- Vyhotovenie: Rack 19″, 1U
- Prevádzková teplota: 0 až 40 °C
- Skladovacia teplota: −20 až 60 °C
- Relatívna vlhkosť: 0–90 % bez kondenzácie
- Záruka: 1 rok (obmedzená záruka výrobcu)
Parametre
Parametre
| Výrobca: | Blackmagic Design |
| Kategória: | Prevodníky signálu |
Hlavné parametre
| Ďalšie funkcie | LCD displej |
| Zdroj | IP |
| Cieľ | 12G SDI · HDMI 2.0 |
