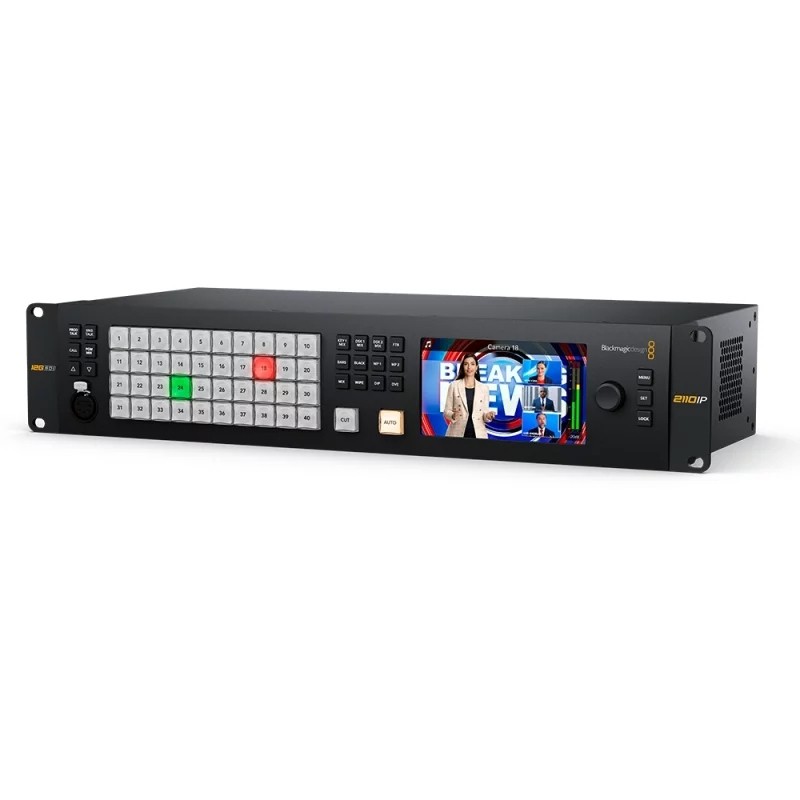

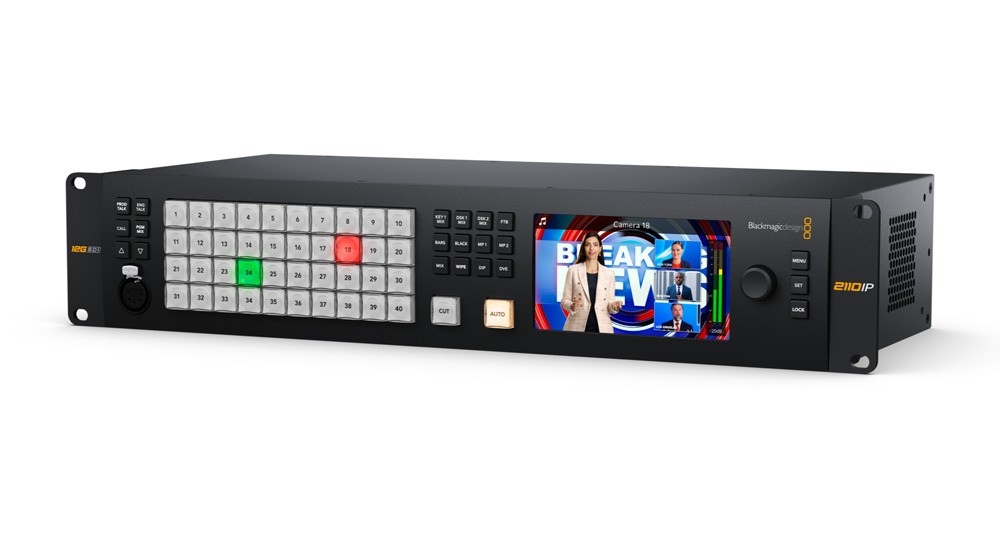

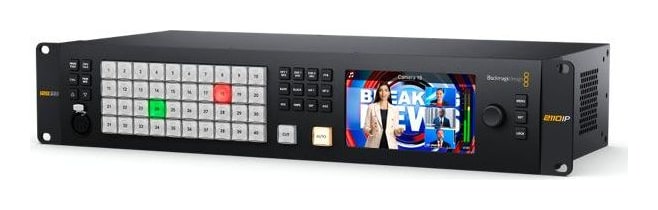

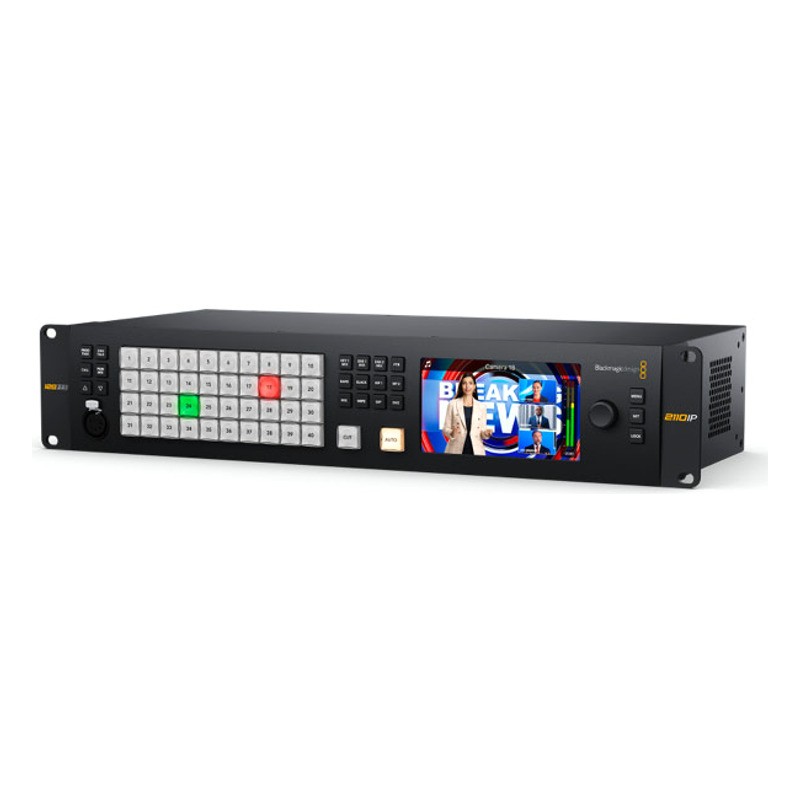

Blackmagic Design ATEM Monitoring Rack Panel 40

Ovládací panel do racku na lokálne ovládanie prepínačov ATEM Constellation IP s integrovaným monitorovacím prevodníkom. Ponúka 40 vstupných tlačidiel, redundantné rozhranie 10G SMPTE-2110, dva výstupy 12G-SDI, HDMI, päťpalcový LCD monitor a predné rozhranie talkback vo vyhotovení 2U.

40 tlačidiel, monitoring a prevod IP v jednom paneli

ATEM Monitoring Rack Panel 40 dopĺňa prepínače ATEM Constellation IP o pohodlné lokálne ovládanie aj monitorovanie priamo v racku. Tlačidlá, LCD a talkback sú okamžite dostupné na prednom paneli.

40 tlačidielRack 2U2× 10G IP2× 12G-SDI

Prevodník 2110 v ovládacom paneli

Vnútri panela je videoprevodník: dve redundantné siete 10G SMPTE 2110 prevedie na dva výstupy 12G-SDI a výstup HDMI a obraz ukáže aj vstavaný päťpalcový LCD.

Redundancia ST 2022-7

Dvojica portov 10G RJ45 prijíma IP streamy z dvoch sietí 2110 podľa ST 2022-7, takže výpadok jednej siete obraz nepreruší.

Samostatná riadiaca sieť

Port 1G RJ45 spája panel s prepínačom a s riadením NMOS oddelene od videa.

Talkback na prednom paneli

Päťpinový konektor XLR pre headset a tlačidlá talkbacku a programového mixu umožnia komunikáciu priamo od racku.

Dvojité napájanie

Dva interné zdroje 100–240 V AC s dvoma vstupmi IEC C14 držia panel v prevádzke aj pri výpadku jedného prívodu.

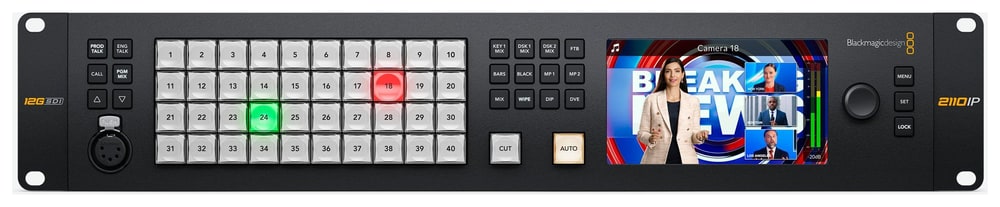

Ovládanie prepínača z racku

40 tlačidiel vstupov, tlačidlá CUT a AUTO, tlačidlá prechodov a otočný ovládač s menu: lokálnym prepínačom ATEM možno prepínať aj ho nastavovať bez hlavného ovládacieho panela – pri príprave aj v núdzi.

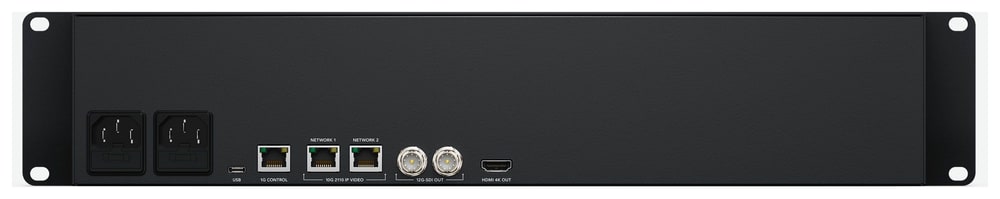

Prevod 2110 na SDI a HDMI

Jeden prichádzajúci IP videostream sa prevádza na dva výstupy 12G-SDI a výstup HDMI 4K s vloženým zvukom – 16 kanálov na SDI, 8 na HDMI. Kodek Blackmagic IP10 voliteľne zvládne 2160p59.94 a 2160p60.

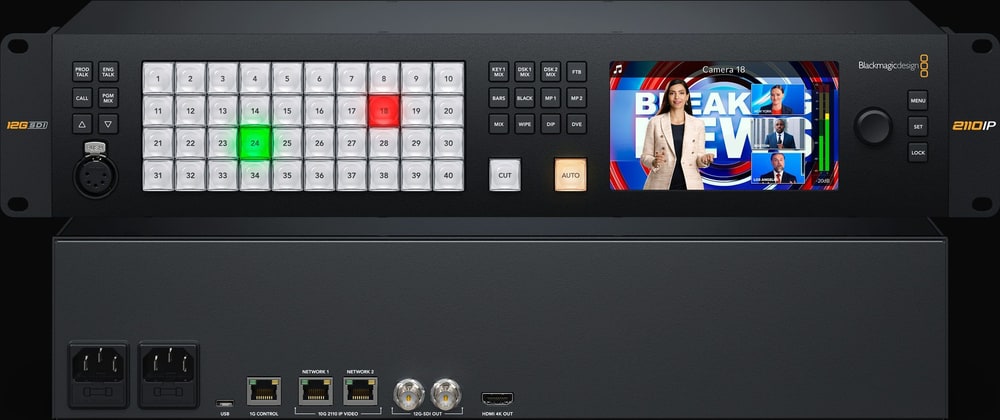

Monitoring priamo v racku

Vstavaný päťpalcový LCD ukazuje video aj stav signálu, takže technik vidí výsledok priamo pri racku. Panel sa namontuje do racku a použije pri zostavovaní aj sledovaní prenosu.

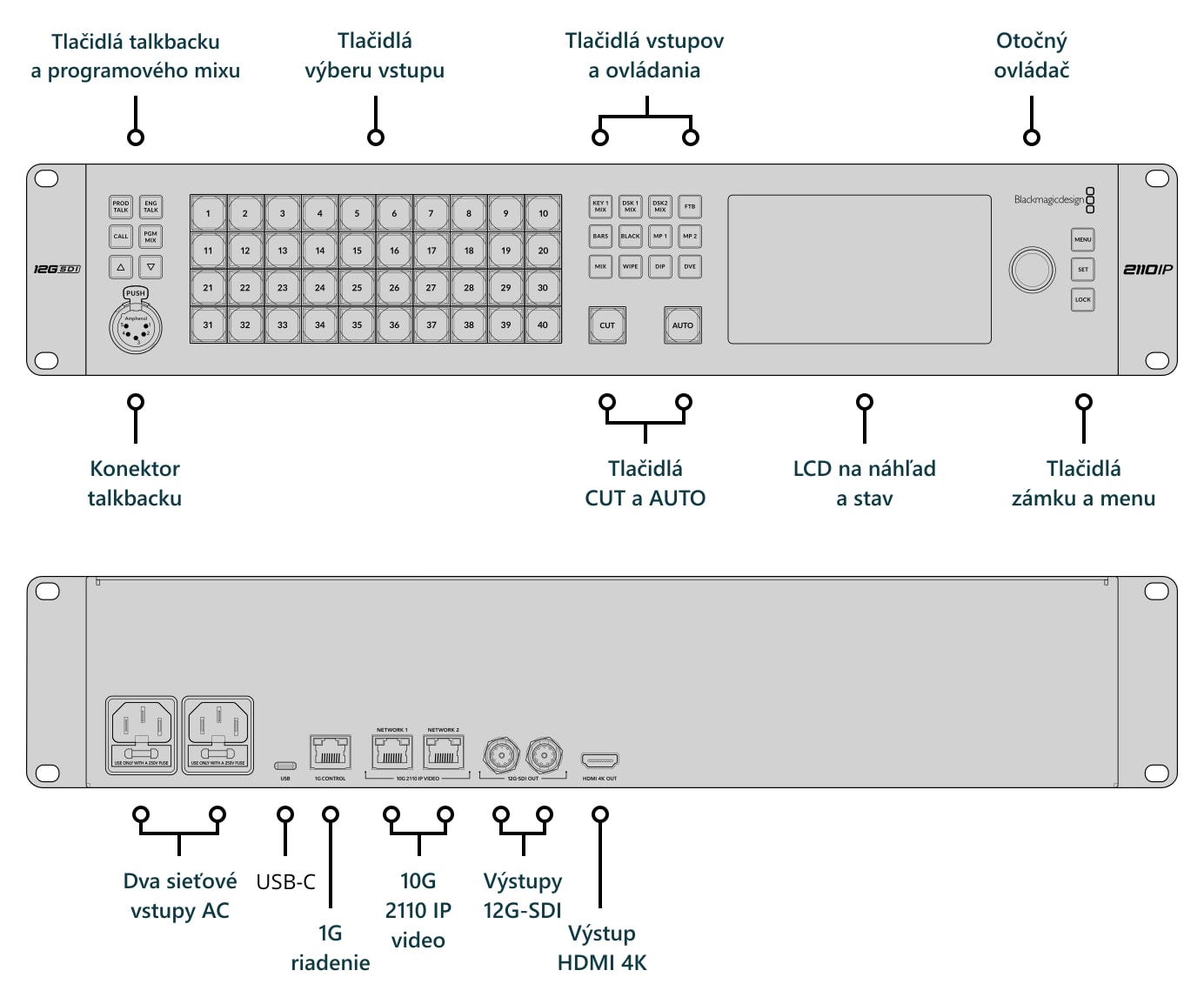

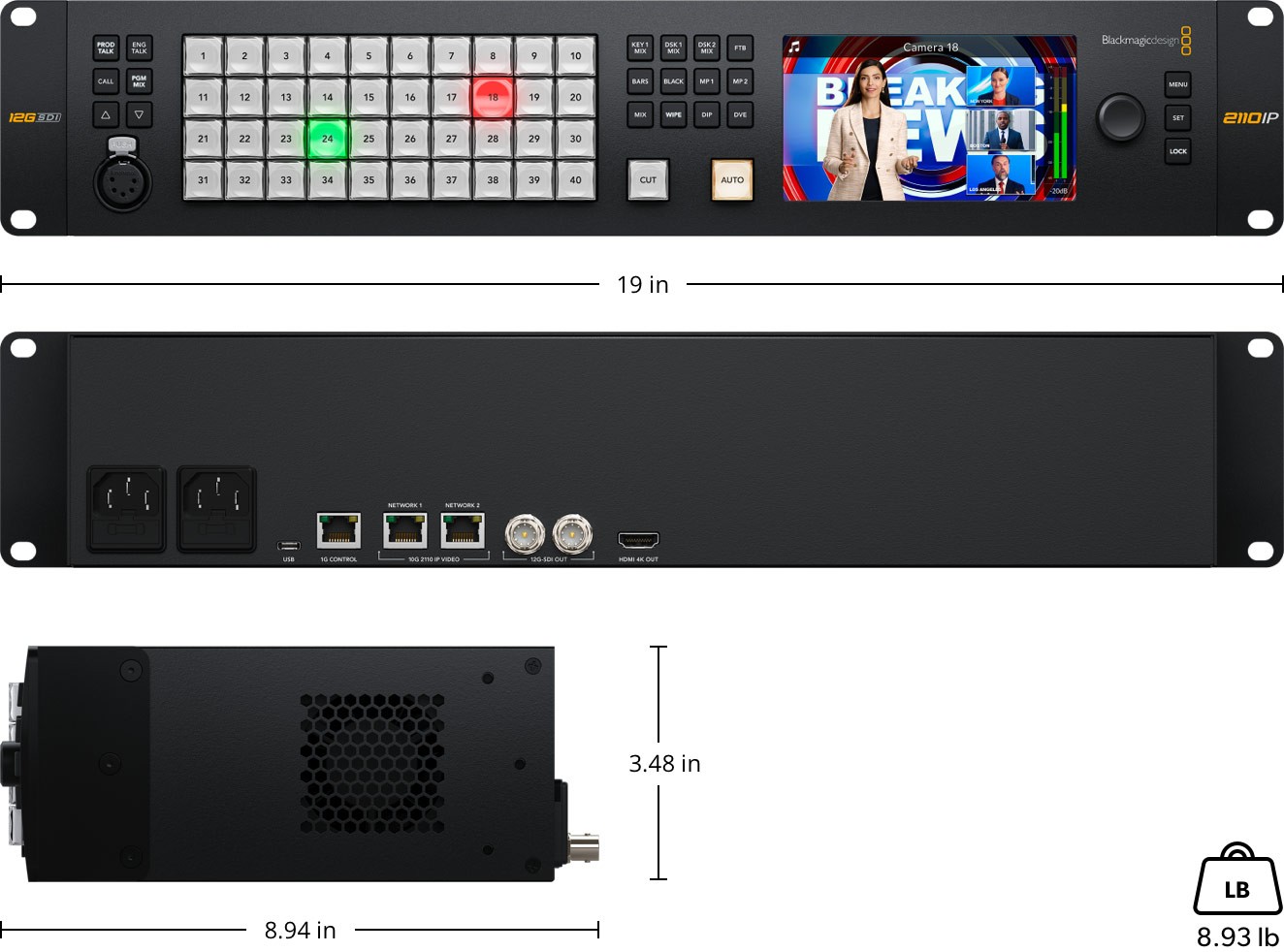

Konektory

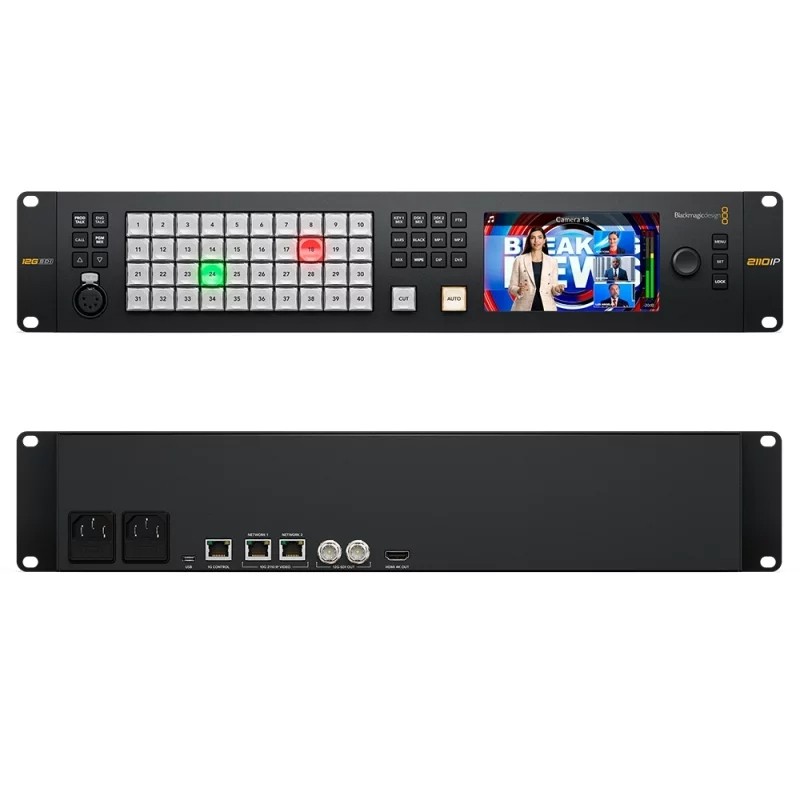

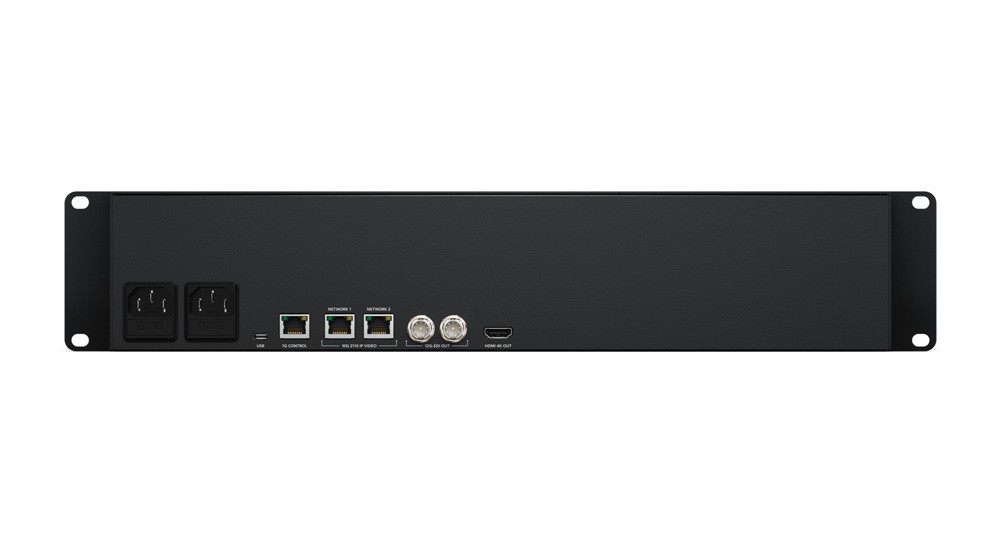

Na prednom paneli sú tlačidlá vstupov, prechodov, talkbacku a menu, konektor talkbacku a displej LCD; vzadu dva sieťové vstupy, USB-C, riadiaci port 1G, dva porty 10G pre video 2110 IP, dva výstupy 12G-SDI a výstup HDMI 4K.
