Blackmagic Design ATEM 4 M/E Advanced Panel 40

  • Doprava zdarma
Kód tovaru: SWPANELADV4ME40

ATEM 4 M/E Advanced Panel 40 je hardvérový ovládací panel pre prepínače ATEM, ktorý prenáša prácu zo softvéru na vysielacie tlačidlá, T-bar a joystick. Ponúka 4 rady M/E s 40 priamymi tlačidlami zdrojov (s klávesom Shift až 80 zdrojov), 4 systémové LCD s klávesnicou funkcií, trojosový joystick pre DVE, makrá a pripojenie cez Ethernet. Je ideálny pre ATEM Constellation…

Viac informácií

20 909 € s DPH 16 999.19 € bez DPH
Pridať do porovnania História cien
Dostupnosť
na otázku
Kód tovaru:
SWPANELADV4ME40
Pridať do porovnania História cien

Blackmagic Design ATEM 1 M/E Advanced Panel 10

3 589 €bez DPH 2 917.89 €

Blackmagic Design ATEM 2 M/E Advanced Panel 20

6 599 €bez DPH 5 365.04 €

Blackmagic Design ATEM 2 M/E Advanced Panel 30

8 369 €bez DPH 6 804.07 €

Blackmagic Design ATEM 2 M/E Advanced Panel 40

10 709 €bez DPH 8 706.5 €

Blackmagic Design ATEM 1 M/E Advanced Panel 20

4 269 €bez DPH 3 470.73 €

Blackmagic Design ATEM 1 M/E Advanced Panel 30

6 149 €bez DPH 4 999.19 €

Blackmagic Design ATEM Micro Panel

Centrálny sklad > 5 ks759 €bez DPH 617.07 €

Najlepšie príslušenstvo pre Blackmagic Design ATEM 4 M/E Advanced Panel 40

AVMATRIX Tally Light bezdrôtový viackamerový systém (4 x Tally svetlo)

  • Doprava zdarma
  • Top produkt
AVMATRIX TS3019-4 je bezdrôtový tally systém so základnou jednotkou a štyrmi tally
491 €
Centrálny sklad 5 ks

Blackmagic Design ATEM 4 M/E Constellation 4K

  • Doprava zdarma
ATEM 4 M/E Constellation 4K je profesionálny živý prepínač 4 M/E pre Ultra HD produkcie.
10 639 €
Centrálny sklad 2 ks

Blackmagic Design ATEM 2 M/E Constellation HD

  • Doprava zdarma
ATEM 2 M/E Constellation HD je profesionálny živý prepínač 2 M/E pre HD produkcie.
2 019 €
Centrálny sklad 1 ks

Blackmagic Design ATEM 1 M/E Constellation HD

  • Doprava zdarma
  • POSLEDNÝ KUS
ATEM 1 M/E Constellation HD je profesionálny živý prepínač 1 M/E pre HD produkcie.
1 189 €
Skladom 1 ks

Blackmagic Design ATEM 2 M/E Constellation 4K

  • Doprava zdarma
ATEM 2 M/E Constellation 4K je profesionálny živý prepínač 2 M/E pre Ultra HD produkcie.
4 919 €
na otázku

Blackmagic Design ATEM 4 M/E Constellation IP

  • Doprava zdarma
ATEM 4 M/E Constellation IP je živý prepínač 4 M/E s natívnym SMPTE-2110 pre veľké
8 849 €
na otázku

Blackmagic Design ATEM Constellation 8K

  • Doprava zdarma
ATEM Constellation 8K je profesionálny živý prepínač 4 M/E pre Ultra HD a 8K produkcie.
12 919 €
na otázku

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

  • Doprava zdarma
ATEM 4 M/E Constellation 4K Plus je profesionálny živý prepínač 4 M/E pre Ultra HD
14 699 €
na otázku

Blackmagic Design ATEM 4 M/E Constellation HD

  • Doprava zdarma
ATEM 4 M/E Constellation HD je profesionálny živý prepínač 4 M/E pre HD produkcie.
4 499 €
na otázku

Blackmagic Design ATEM 1 M/E Constellation 4K

  • Doprava zdarma
ATEM 1 M/E Constellation 4K je profesionálny živý prepínač 1 M/E pre Ultra HD produkcie.
2 129 €
na otázku

Zobraziť všetko príslušenstvo

Popis produktu ŠPECIFIKÁCIE OBSAH BALENIA

Popis produktu

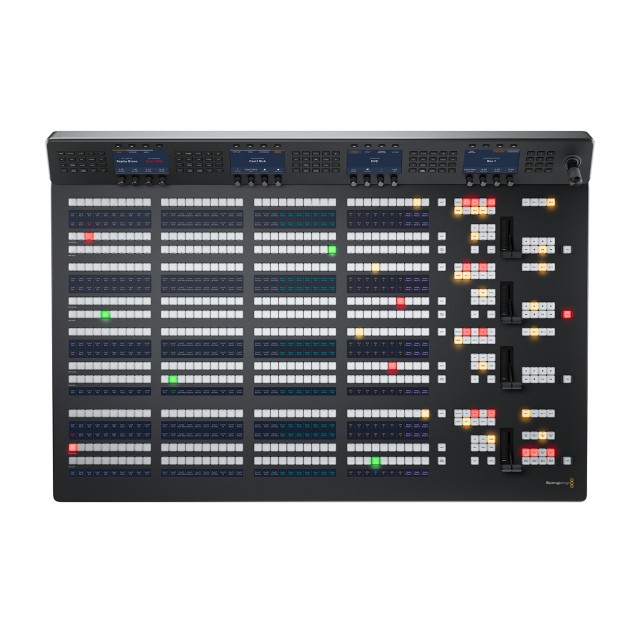

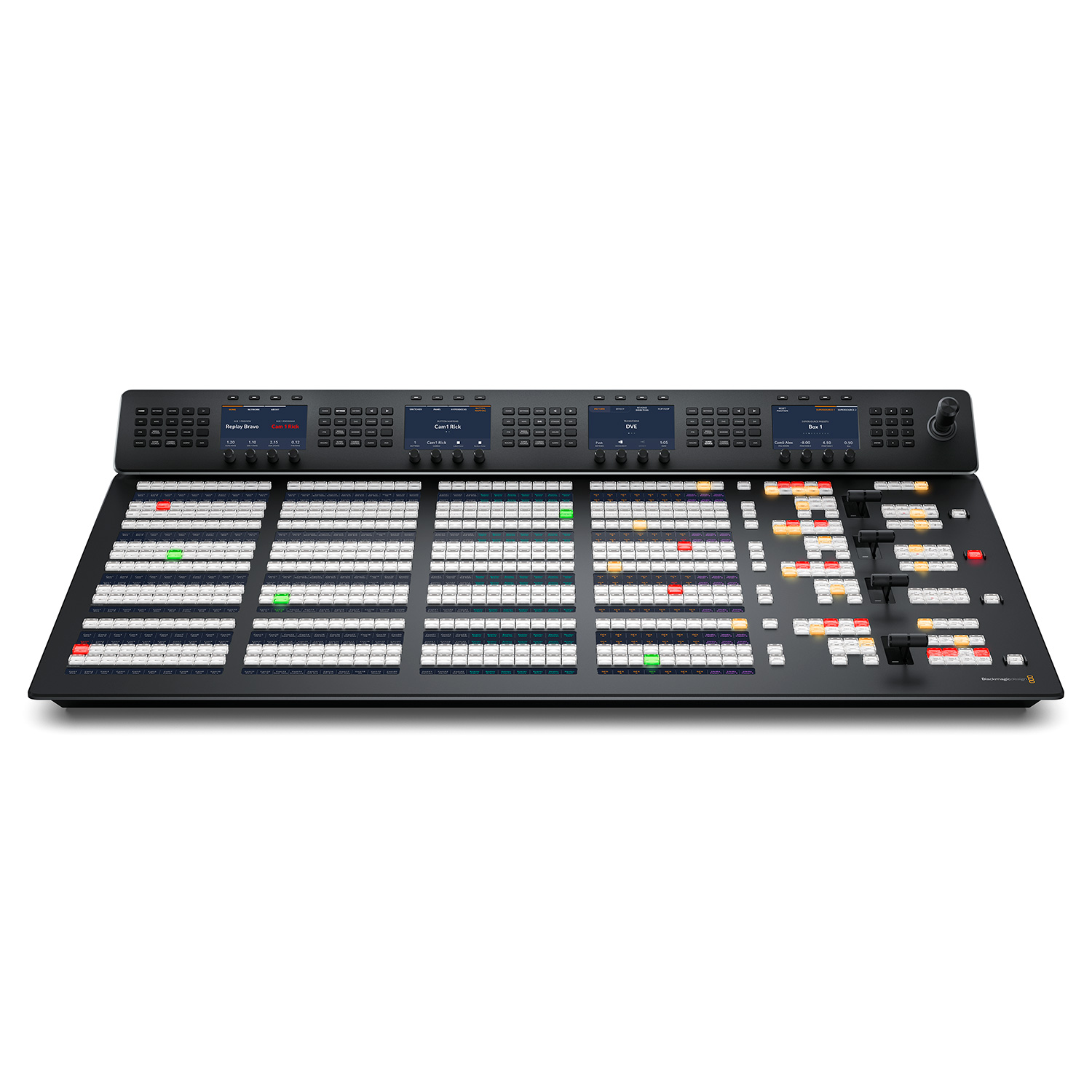

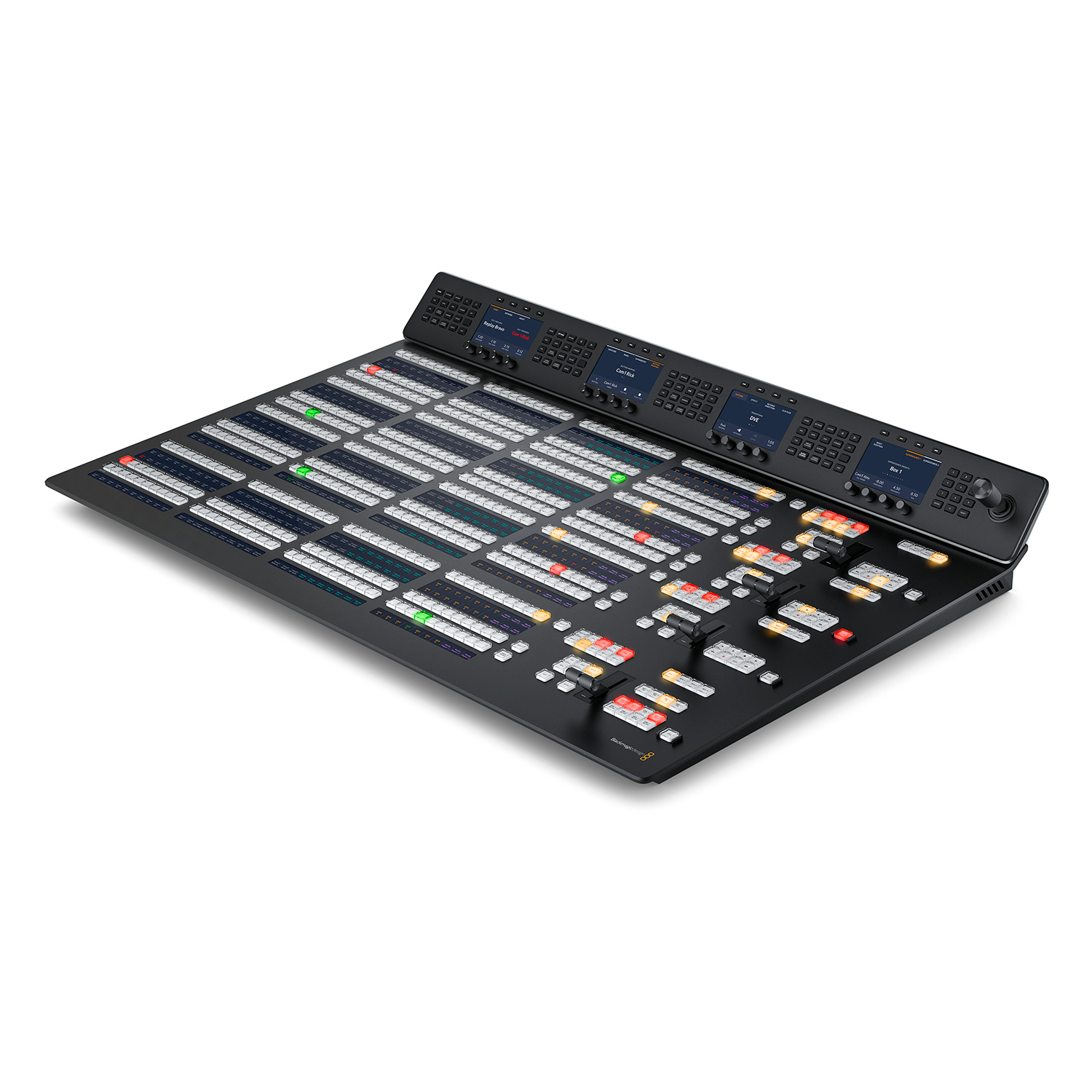

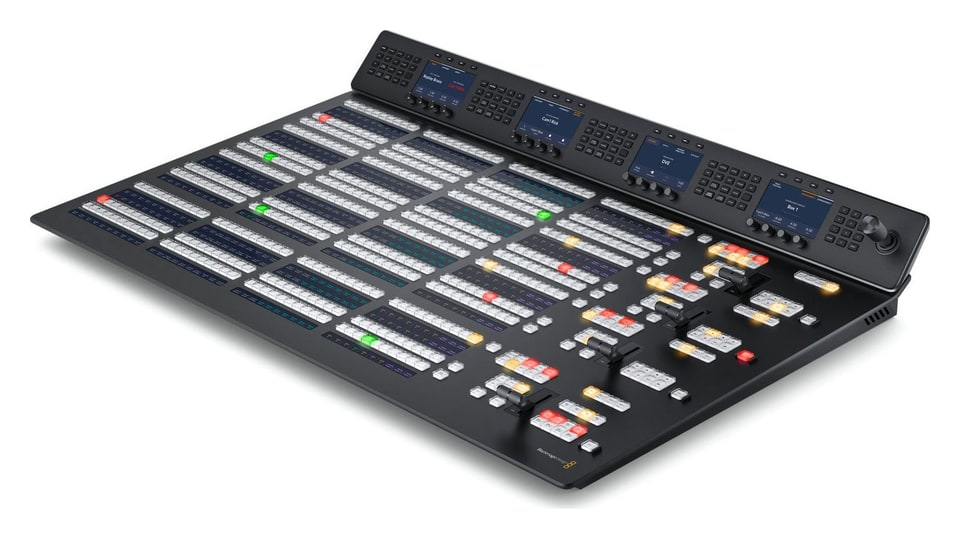

ATEM 4 M/E Advanced Panel 40 je hardvérový ovládací panel pre prepínače ATEM, ktorý prenáša prácu zo softvéru na vysielacie tlačidlá, T-bar a joystick. Ponúka 4 rady M/E s 40 priamymi tlačidlami zdrojov (s klávesom Shift až 80 zdrojov), 4 systémové LCD s klávesnicou funkcií, trojosový joystick pre DVE, makrá a pripojenie cez Ethernet. Je ideálny pre ATEM Constellation aj ďalšie prepínače ATEM.

Štyri rady M/E po 40 tlačidlách pre ATEM Constellation

ATEM 4 M/E Advanced Panel 40 dáva prepínaču ATEM vysielací pracovný postup: zdroj pripravíte na zbernici náhľadu, skontrolujete ho na výstupe alebo v multiview a do vysielania ho pošlete tlačidlom CUT, AUTO alebo pákou T-bar. Fyzické tlačidlá, otočné ovládače a joystick sprístupnia všetky funkcie prepínača naraz.

4 rady M/E40 tlačidiel · Shift 804× systémový LCDTrojosový joystick4× T-bar4× Ethernet

Ovládanie priamo, bez hľadania v menu

Každý typ prechodu má vlastné tlačidlo a systémový LCD hneď zobrazí jeho parametre. Panel uloží 10 vlastných nastavení a makrá spustí jediným stlačením, pretože sú uložené v prepínači.

Vlastné popisy a farby

LCD pri tlačidlách ukazujú názvy zdrojov a podsvietenie tlačidiel možno farebne prispôsobiť – operátor sa rýchlo zorientuje aj v rozsiahlej produkcii.

Dvojité napájanie

Dva interné napájacie zdroje 100–240 V a vstavaný 4-portový ethernetový switch – ďalšie sieťové prvky nie sú potrebné.

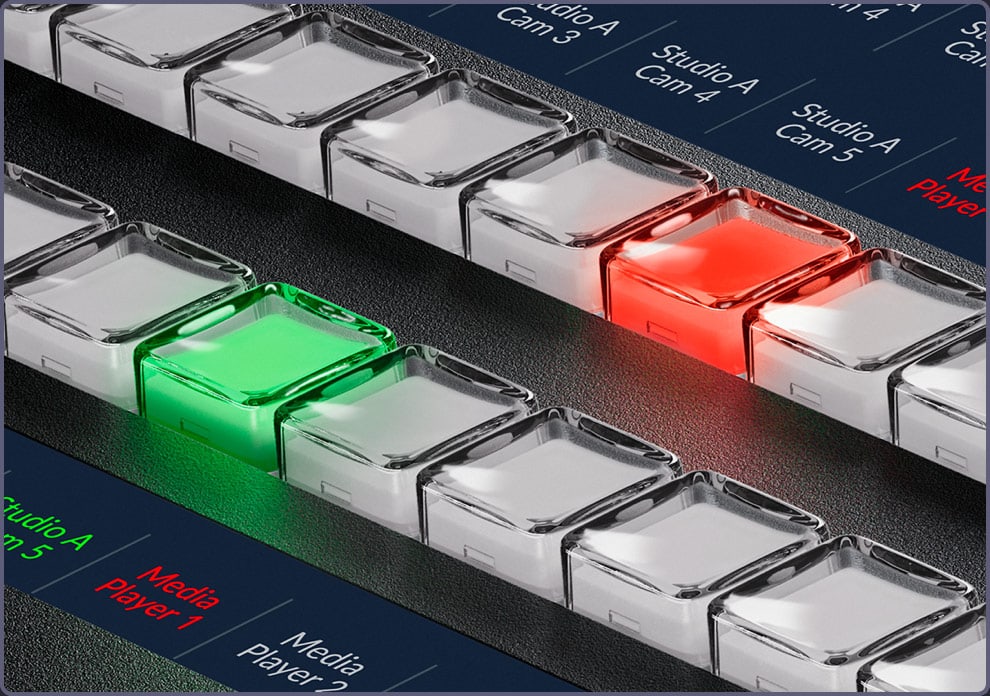

Tlačidlá zdrojov s LCD popismi

Každý rad M/E má 40 priamych tlačidiel zdrojov a s klávesom Shift sprístupní 80 zdrojov. Zdroj pripravený na zbernici náhľadu uvidíte na aux výstupe alebo v multiview skôr, než ho pošlete do vysielania; v prípade potreby možno strihať aj priamo na zbernici programu.

ATEM 4 M/E Advanced Panel 40 – Tlačidlá zdrojov s LCD popismi

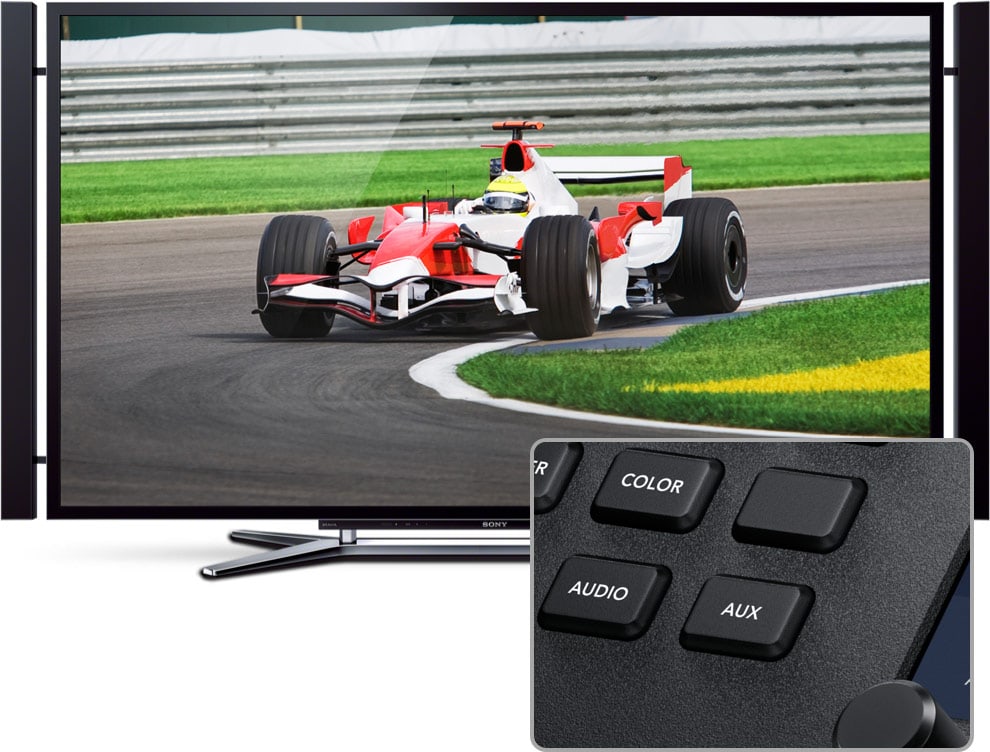

Výberová zbernica a aux výstupy

Každý rad M/E má vlastnú výberovú zbernicu (select bus) na smerovanie zdrojov na aux výstupy a do vnútorného spracovania, napríklad do kľúčovačov a DVE. Zdroj na výstupe zmeníte jediným stlačením tlačidla, rovnako ako na SDI routeri.

ATEM 4 M/E Advanced Panel 40 – Výberová zbernica a aux výstupy

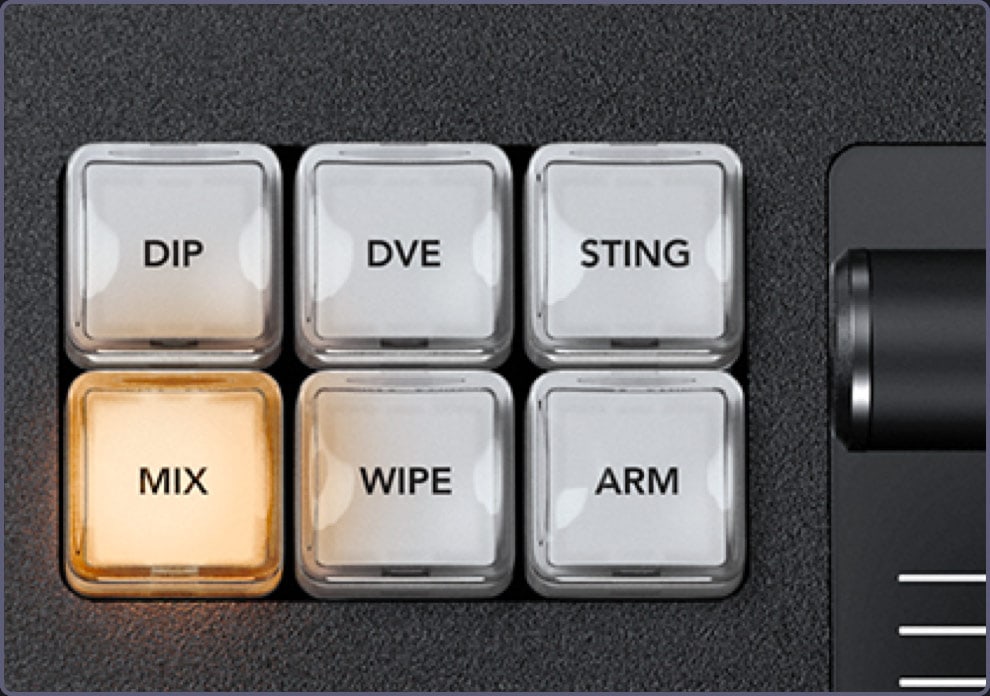

Prechody jedným tlačidlom

Mix, dip, wipe, DVE aj stinger majú vlastné tlačidlá a systémový LCD zobrazí parametre zvoleného prechodu. Automatický prechod sa nastavuje od 1 do 250 snímok, takže je v celom programe rovnaký, a tlačidlo náhľadu prechodu (PREV TRANS) ho dovolí vyskúšať na výstupe náhľadu skôr, než pôjde do vysielania.

ATEM 4 M/E Advanced Panel 40 – Prechody jedným tlačidlom

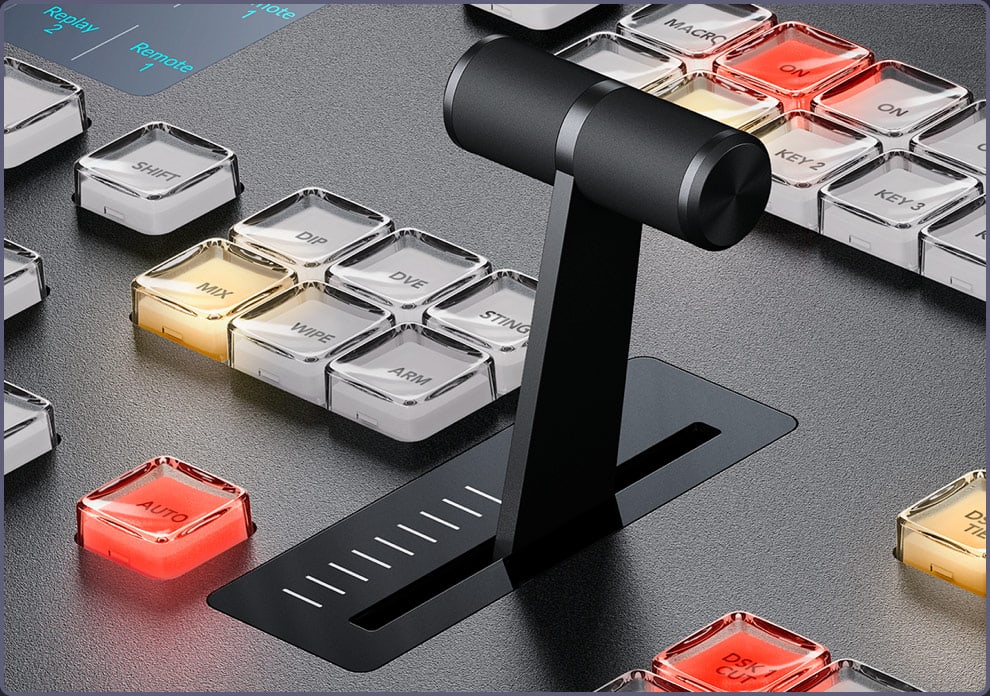

Páka T-bar a stmavnutie do čiernej

Ergonomická páka T-bar umožňuje viesť prechod ručne v rytme živého vystúpenia. Tlačidlo FTB stmaví celý výstup prepínača do čiernej – voliteľne aj so zvukom – a je chránené proti náhodnému stlačeniu.

ATEM 4 M/E Advanced Panel 40 – Páka T-bar a stmavnutie do čiernej

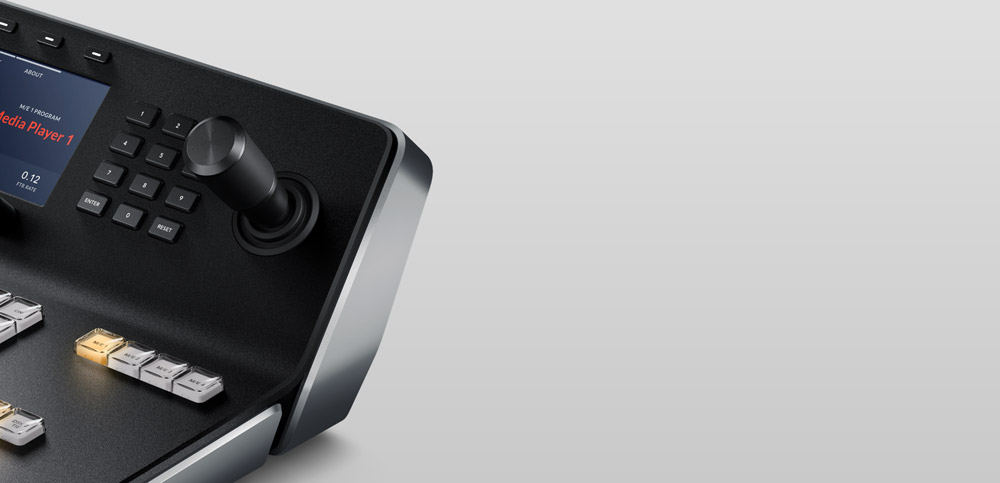

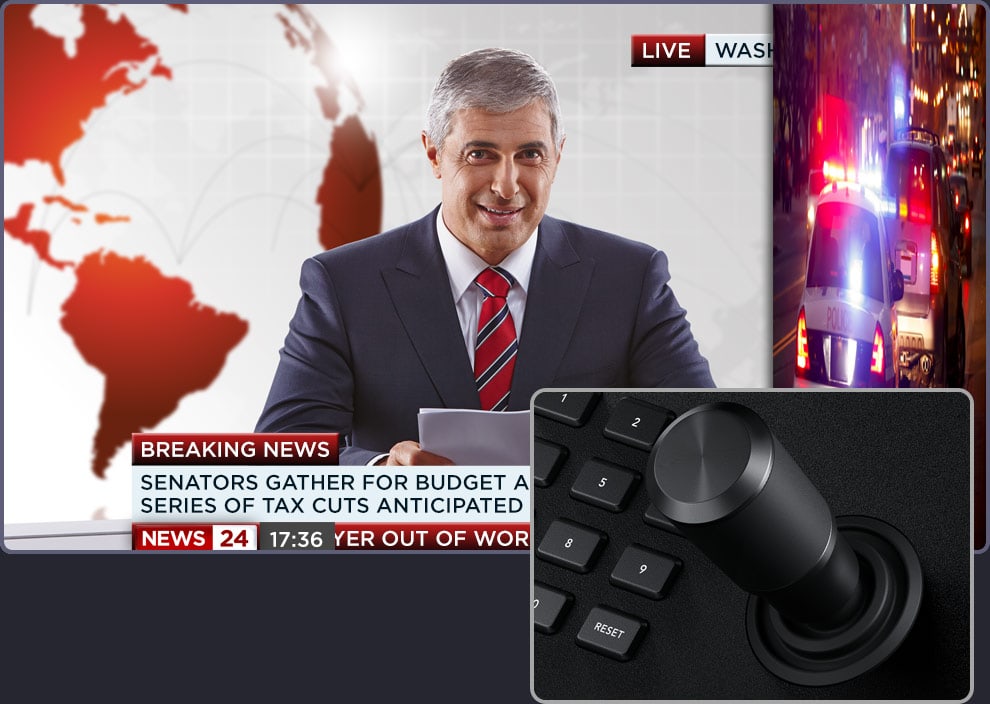

Trojosový joystick pre DVE

Joystick nastavuje polohu obrazu v obraze hore, dole aj do strán a otočením mení jeho veľkosť; rovnako presne umiestni stred prechodu wipe. Pomocou joysticku možno zadať aj počiatočnú a koncovú polohu pre vlastné animované pohyby DVE.

ATEM 4 M/E Advanced Panel 40 – Trojosový joystick pre DVE

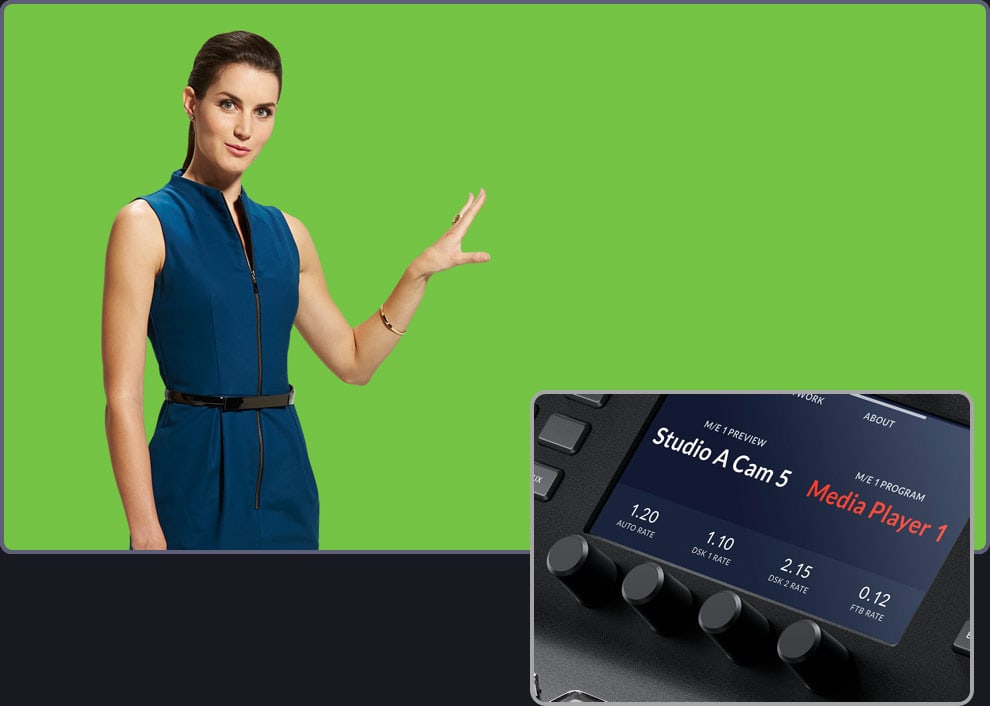

Kľúčovače a systémové LCD

4 systémové LCD s klávesnicou funkcií, otočnými ovládačmi a tlačidlami sprístupní stovky parametrov – kľúčovače, prechody, DVE, generátory farieb, video štandard, multiview aj premapovanie tlačidiel. Pri chroma kľúčovaní sa ovládače držia v ruke a parametre sa dolaďujú pri sledovaní výstupu.

ATEM 4 M/E Advanced Panel 40 – Kľúčovače a systémové LCD

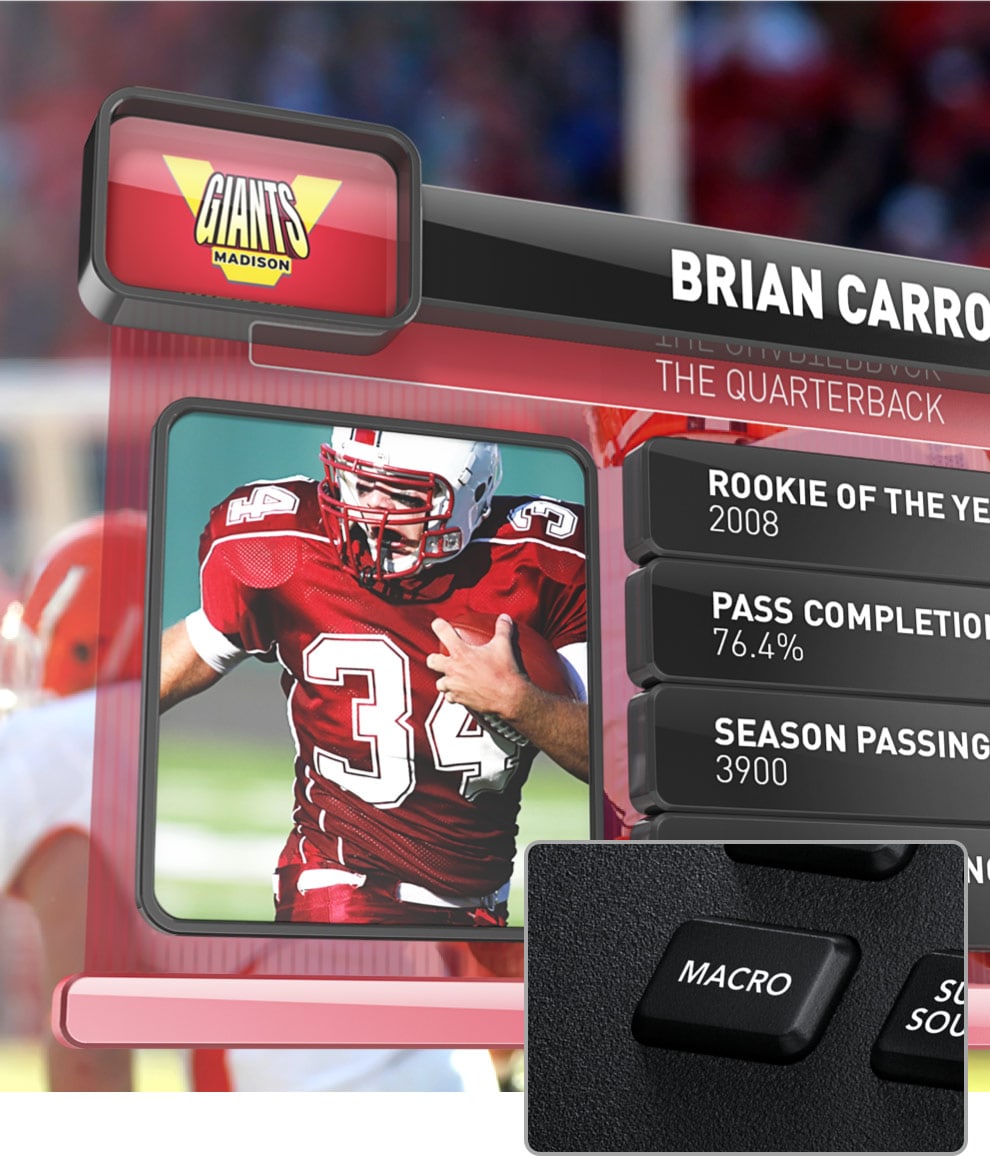

Makrá a prehrávače médií

Makro tlačidlá (4 × 40) spúšťajú vlastné makrá uložené v prepínači, takže sa zmena prejaví na všetkých pripojených paneloch. Z panela možno tiež vyberať statické snímky z knižnice médií pre prehrávače médií a spúšťať klipy.

ATEM 4 M/E Advanced Panel 40 – Makrá a prehrávače médií

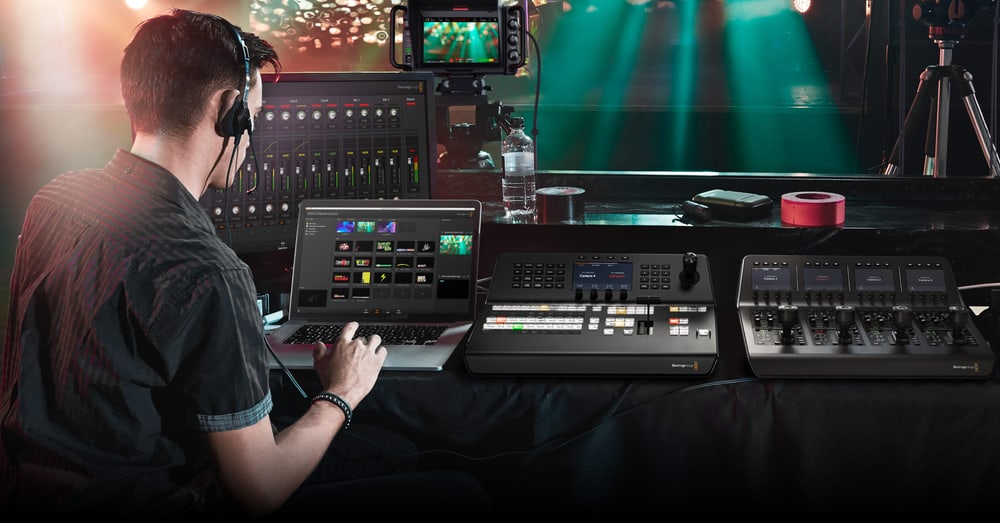

Pripojenie cez Ethernet

Panel sa k prepínaču pripája cez Ethernet (4× 10/100/1000 BASE-T so slučkou pre ďalšie panely alebo počítače), priamo alebo cez sieť. Súčasne možno používať viac hardvérových panelov, ATEM Camera Control Panel aj ATEM Software Control a ovládať prepínač aj na diaľku; firmvér sa aktualizuje cez USB-C.

ATEM 4 M/E Advanced Panel 40 – Pripojenie cez Ethernet

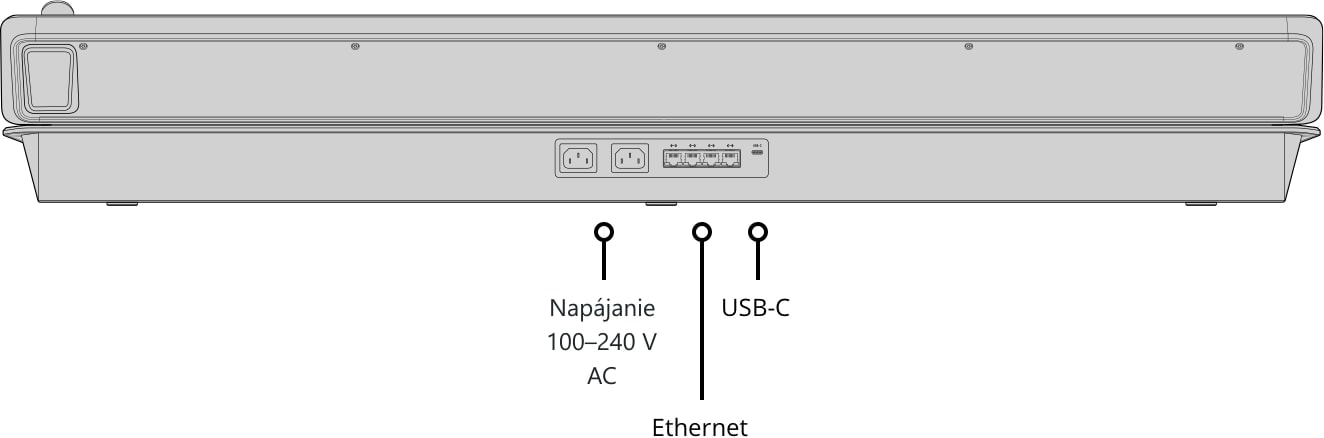

Zadná strana a konektory

Na zadnej strane je dvojica napájacích vstupov 100–240 V, 4 porty Ethernet so slučkou a USB-C na aktualizáciu firmvéru.

ATEM 4 M/E Advanced Panel 40 – Zadná strana a konektory

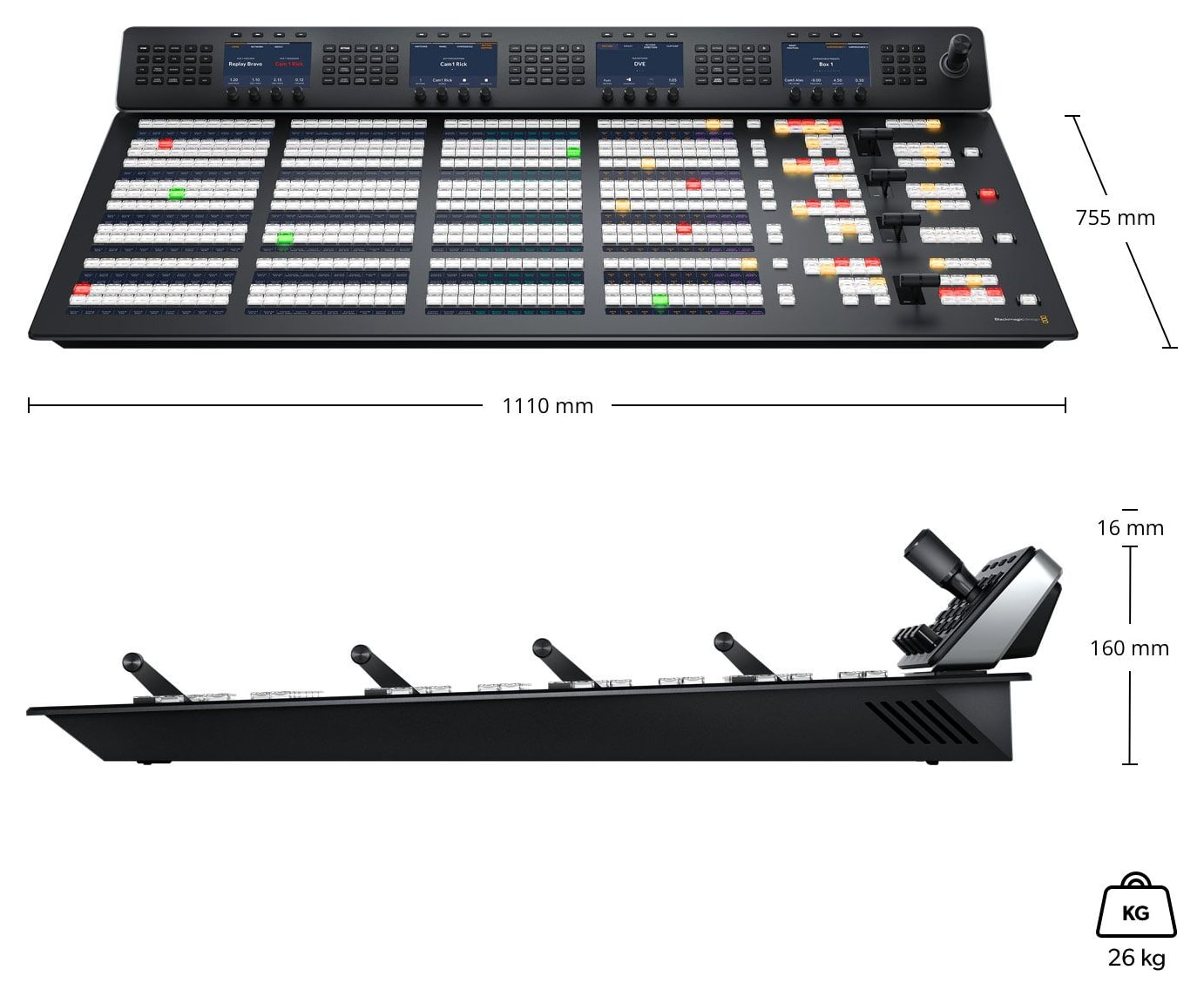

Rozmery

Šírka 1110 mm, hĺbka 755 mm, hmotnosť 26 kg.

ATEM 4 M/E Advanced Panel 40 – Rozmery

Ďalšie informácie

Premyslený pracovný postup ATEM

Ovládací panel sprístupňuje plný výkon kompatibilného prepínača ATEM vrátane priameho strihu na zbernici Program, prípravy ďalšieho záberu na zbernici Preview, výberu prechodov a práce s upstream aj downstream keyermi. Parametre efektov sa zobrazujú na systémových LCD displejoch, takže operátor nemusí počas živého vysielania opúšťať hlavnú pracovnú plochu.

Makrá umožňujú zaznamenať postupnosť príkazov a jedným stlačením tlačidla ju znovu vyvolať. Vlastné názvy zdrojov, nastaviteľné farby tlačidiel a samostatná výberová zbernica udržujú rozsiahlu produkciu prehľadnú aj pri rýchlom spracovaní.

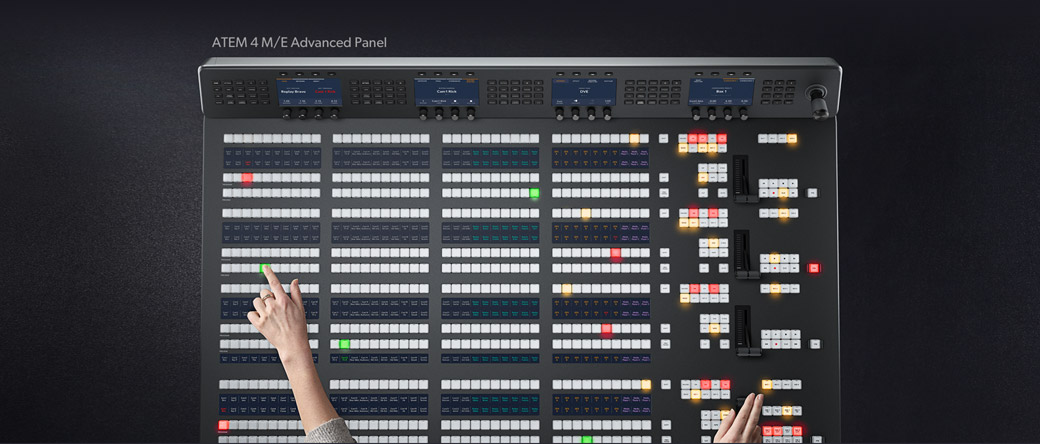

Ergonómia pre náročnú živú réžiu

Štyri fyzické rady M/E so 40 vstupnými tlačidlami, štyrmi systémovými LCD a 24 displejmi pre vlastné popisky sprístupňujú plný výkon kompatibilného prepínača ATEM bez hľadania v softvérových ponukách.

Samostatné zbernice Program a Preview zrýchľujú prípravu záberov. Prechody možno odbaviť tlačidlami Cut a Auto alebo presnou pákou T‑bar, zatiaľ čo trojosový joystick nastavuje polohu a veľkosť prvkov DVE.

Panel umožňuje priamo ovládať upstream aj downstream keyery, ukladať nastavenia a spúšťať makrá jediným tlačidlom. Farebné stavy a vlastné názvy zdrojov udržiavajú rozsiahlu produkciu prehľadnú.

OBSAH BALENIA

  • ATEM 4 M/E Advanced Panel 40

ŠPECIFIKÁCIE

  • Rady M/E: 4
  • Tlačidlá zdrojov: 40 priamych, 80 s klávesom Shift; trojfarebné LED
  • LCD popisy tlačidiel: 10 riadkov po 24 znakov
  • Indikátory On-Air: 20
  • Systémové LCD: 4; ovládanie menu 4 × 20 tlačidiel
  • Makro tlačidlá: 4 × 40
  • Transportné tlačidlá: 24
  • Prechody DSK: 4× Auto, Cut, Tie/Preview
  • Náhľad prechodu: 4
  • Cieľová a výberová zbernica: 4 a 4
  • T-bar: 4
  • Trojosový joystick: 1
  • Numerická klávesnica: 1
  • Ethernet: 4× 10/100/1000 BASE-T so slučkou pre ďalšie panely alebo počítače
  • Aktualizácie: USB-C
  • Softvér: ATEM Software Control (macOS 14 Sonoma, macOS 15 Sequoia a novší, Windows 10 a 11)
  • Napájanie: 2× interný zdroj 100–240 V AC (redundantné)
  • Príkon: 250 W
  • Rozmery: 1110 × 755 mm (šírka × hĺbka)
  • Hmotnosť: 26 kg
  • Prevádzková teplota: 0 až 40 °C
  • Skladovacia teplota: −20 až 60 °C
  • Relatívna vlhkosť: do 95 %
  • Záruka: 1 rok obmedzenej záruky výrobcu

ODPORÚČAME

ATEM 4 M/E Advanced Panel 40 je hardvérový ovládací panel pre prepínače ATEM. Pracuje s prepínačmi ATEM Constellation, ku ktorým sa pripája cez Ethernet; kamery Blackmagic možno z toho istého systému ovládať panelom ATEM Camera Control Panel.

Prepínače ATEM Constellation - Panel sa k prepínaču pripája cez Ethernet a ovláda jeho rady M/E, kľúčovače, prechody aj makrá.

Ovládanie kamier - Clonu, vyváženie bielej, zisk a farebné korekcie kamier Blackmagic nastavuje samostatný operátor z ovládacej jednotky kamier.

Prepojenie - Patch káble Cat6 na pripojenie panela k prepínaču a slučku do ďalších panelov.

Parametre

Parametre

Výrobca: Blackmagic Design
Kategória: Ovládacie panely

Hlavné parametre

RozhranieLAN · USB
Ovládacie prvkyT-bar · programovateľné tlačidlá
DisplejLCD
