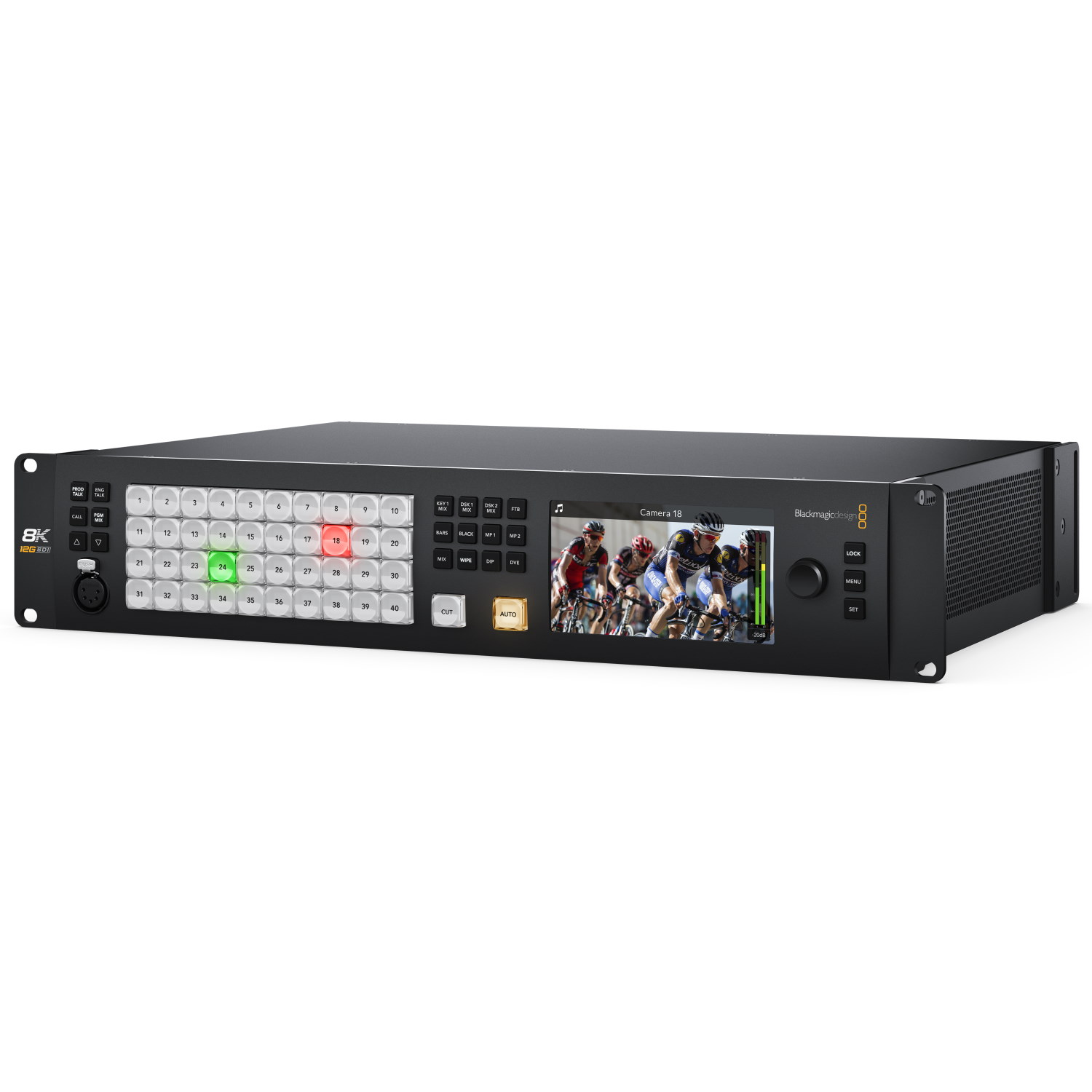

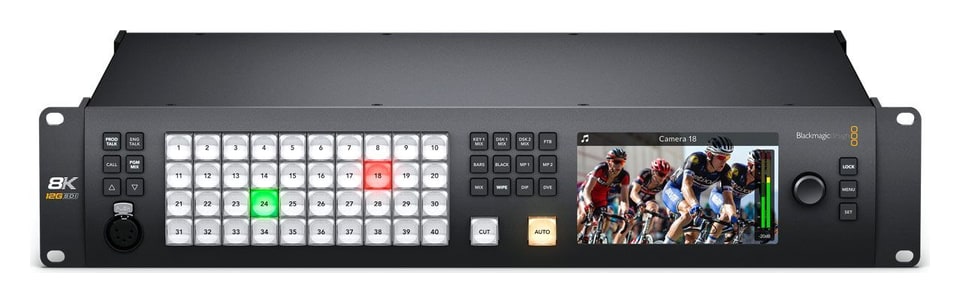

Blackmagic Design ATEM Constellation 8K

ATEM Constellation 8K je profesionálny živý prepínač 4 M/E pre Ultra HD a 8K produkcie. Ponúka 40 vstupov 12G-SDI s prevodom formátu na každom vstupe, 24 nezávisle smerovateľných výstupov 12G-SDI, 16 kľúčovačov ATEM Advanced Chroma, 4 multiview, 4 prehrávače médií, talkback a mixér Fairlight pre 156 kanálov. Ovláda sa z čelného panela, softvérom ATEM Software Control alebo panelmi ATEM.

Prepínač 4 M/E pripravený na natívne 8K

ATEM Constellation 8K spája 4 M/E, 40 vstupov 12G-SDI s prevodom formátu a resynchronizáciou a 24 nezávisle smerovateľných výstupov 12G-SDI. Pracuje v režime program/náhľad ako televízna réžia: zdroj pripravíte v náhľade a do vysielania ho pošlete tlačidlom CUT alebo AUTO.

40× vstup 12G-SDI24× výstup 12G-SDI4 M/E · 12× DVE16× Advanced Chroma4× multiview8K cez Quad Link

Talkback ako vo vysielacom štúdiu

Na čelnom paneli je päťpinový konektor XLR pre slúchadlá s mikrofónom, vzadu RJ45 pre talkbackové systémy ako ClearCom alebo RTS. K dispozícii sú okruhy produkcie a techniky, príposluch vlastného mikrofónu aj mix programu a cez SDI kanály 15 a 16 obojsmerná komunikácia s kamerami Blackmagic Design.

Quad Link 12G-SDI pre 8K

V režime 8K prijme desať zdrojov 4320p až do 60p, každý cez štyri káble BNC, a poskytne sedem výstupov 8K.

Výstupy pre každého

Každý z 24 výstupov 12G-SDI možno nezávisle smerovať na ktorýkoľvek vstup alebo interný zdroj. Nesú programový zvuk, časový kód RP-188, ovládanie kamier, tally a talkback.

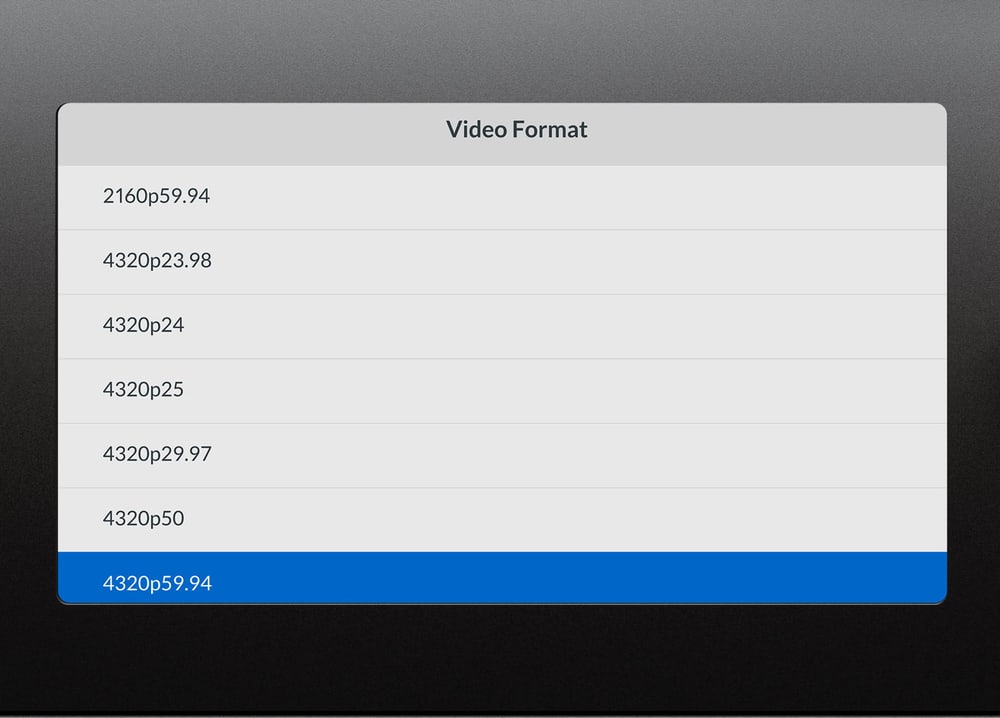

Ultra HD dnes, natívne 8K kedykoľvek

Ako prepínač HD a Ultra HD ponúka 40 nezávislých vstupov 12G-SDI. Po prepnutí do 8K sa z nich stane desať vstupov 8K cez Quad Link 12G-SDI až do 4320p60 a v natívnom 8K pracujú aj kľúčovače, DVE, SuperSource a downstream kľúčovače. Každý vstup má vlastný prevodník formátu, takže možno kombinovať 720p, 1080i, 1080p, Ultra HD aj 8K.

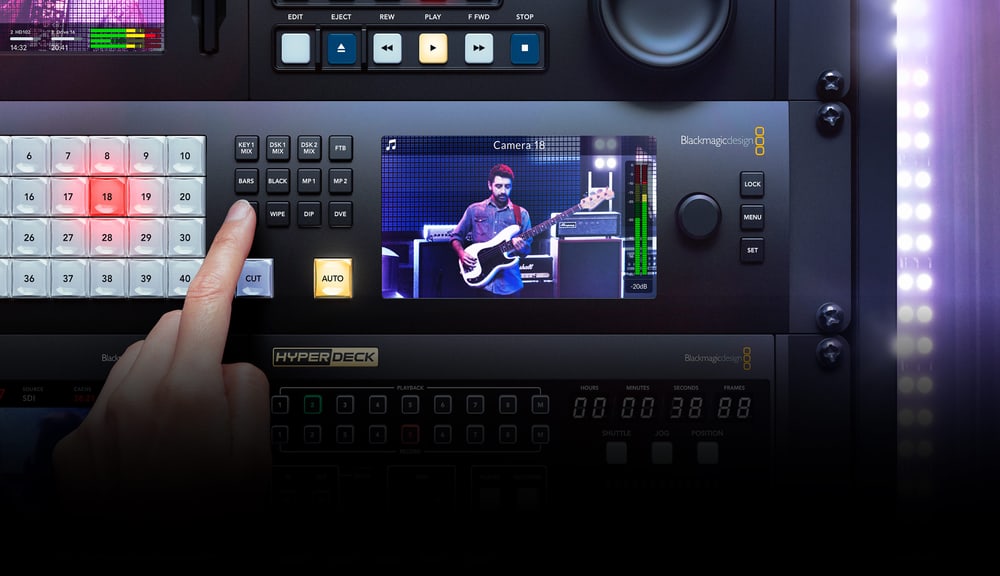

Ovládací panel priamo na čelnej strane

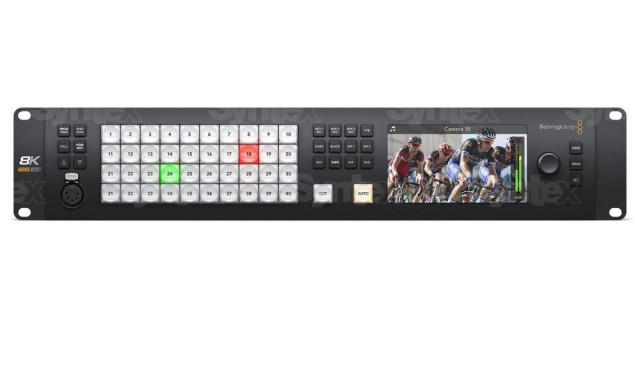

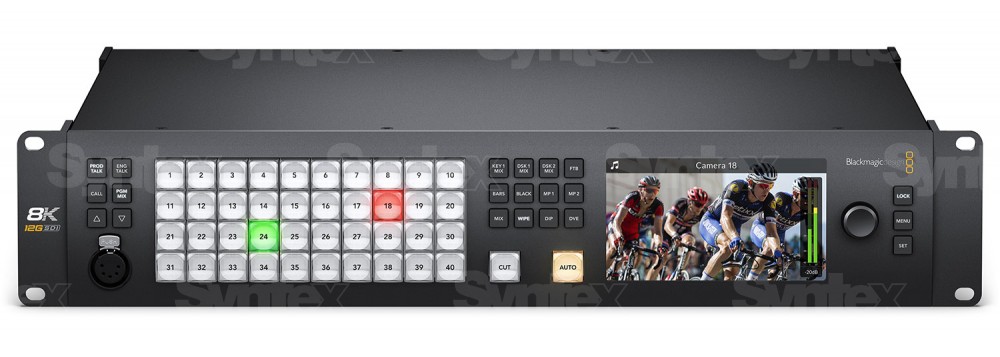

Čelný panel nesie tlačidlá zdrojov, CUT a AUTO, ovládanie kľúčovačov, prehrávačov médií a stmavnutia do čiernej, LCD displej v rozlíšení HD na náhľad a menu a päťpinový konektor XLR pre slúchadlá s mikrofónom s tlačidlami talkbacku. Prepínač tak možno nastaviť aj núdzovo odbaviť bez počítača; tlačidlá sú rovnakého typu ako na veľkých paneloch ATEM.

4 nezávislé multiview

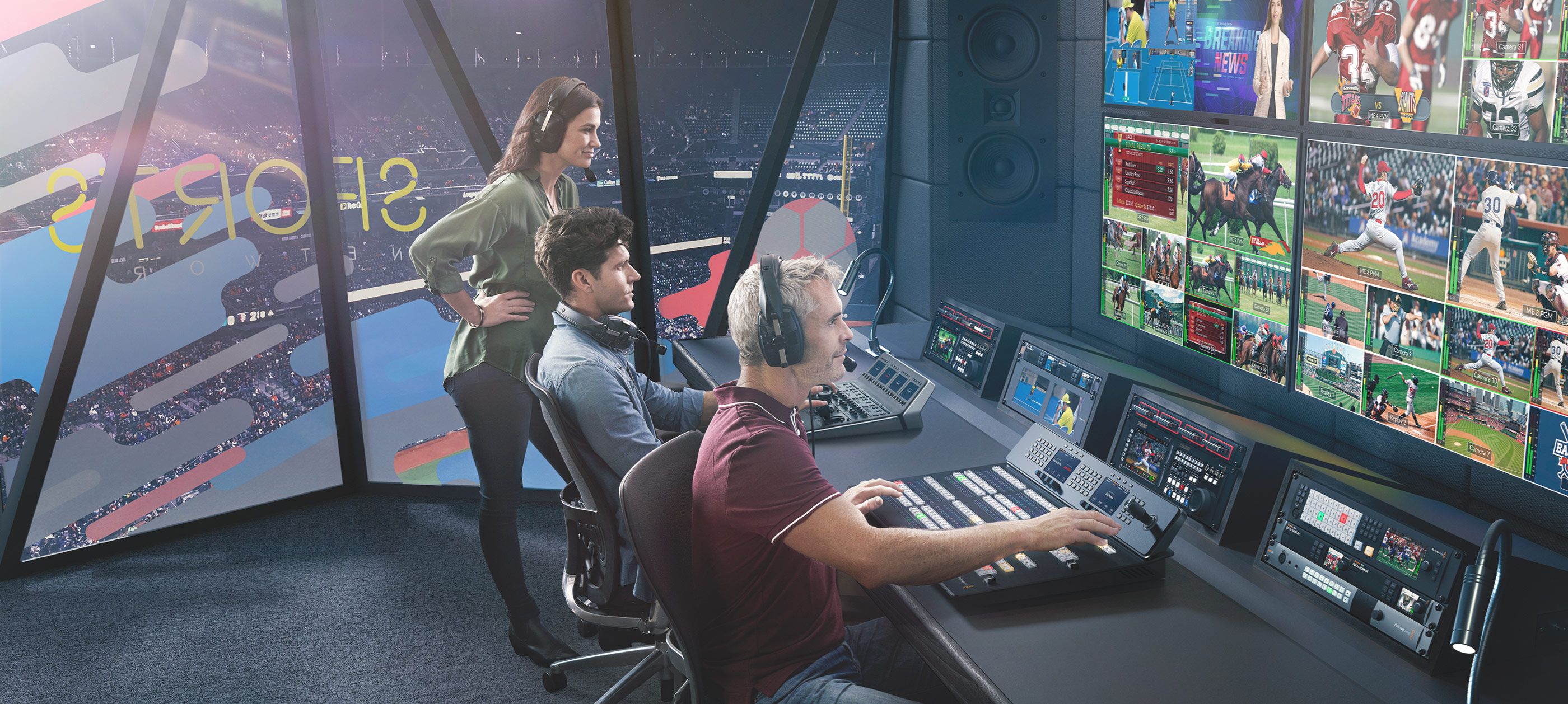

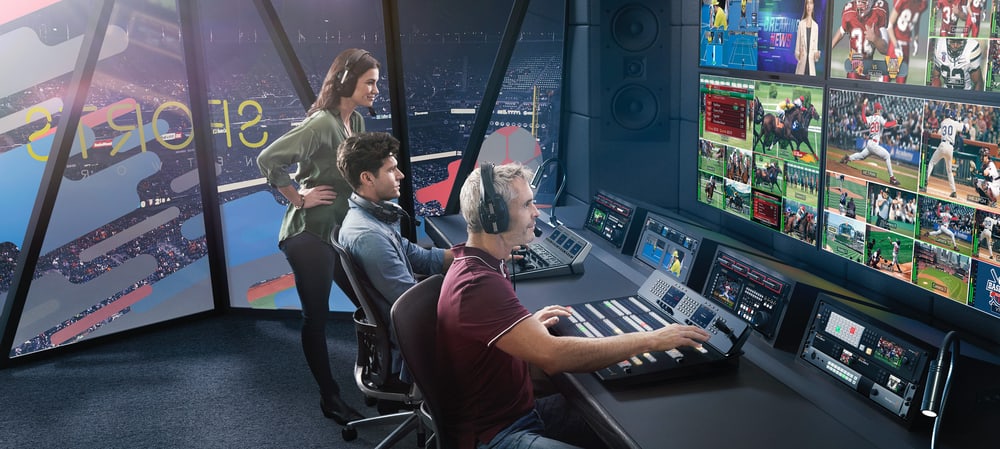

Vstavané multiview zobrazí zdroje na jedinom monitore. Model má štyri nezávislé multiview, teda až 64 náhľadov na štyroch monitoroch; v režime 8K sa spoja do jedného multiview v plnom rozlíšení 8K. Každé multiview možno nastaviť na 4, 7, 10, 13 alebo 16 náhľadov a ku každému náhľadu pridať tally rámček, popis zdroja a VU metre.

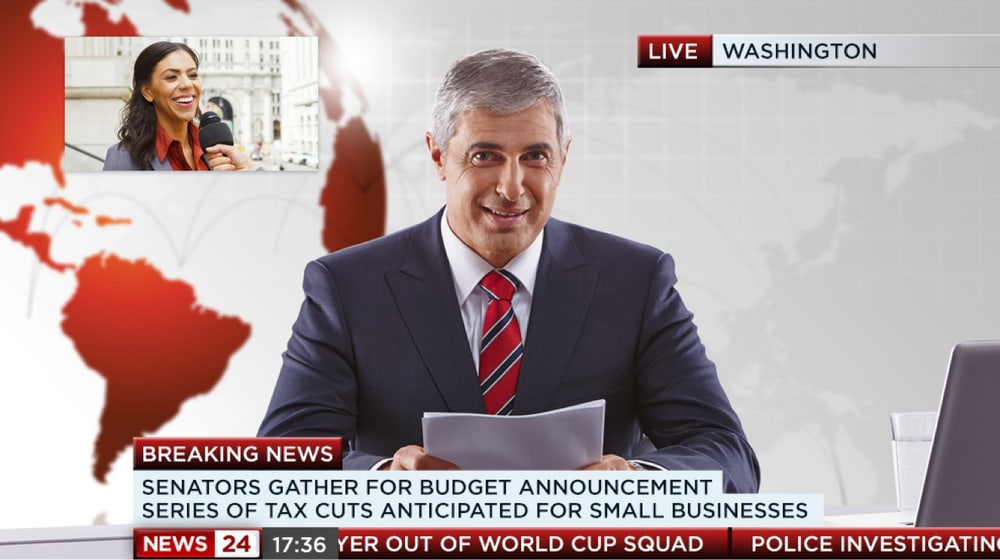

Prechody, DVE a stingery

K dispozícii sú vysielacie prechody mix, dip, wipe, DVE a stinger s nastavením dĺžky, farby a šírky okraja, pozície aj smeru. 4 nezávislé procesory DVE umožňujú obraz v obraze s 3D okrajmi, tieňmi a nasvietením v reálnom čase aj prechody typu squeeze a swoosh. Prechod možno pred odvysielaním vyskúšať v náhľade.

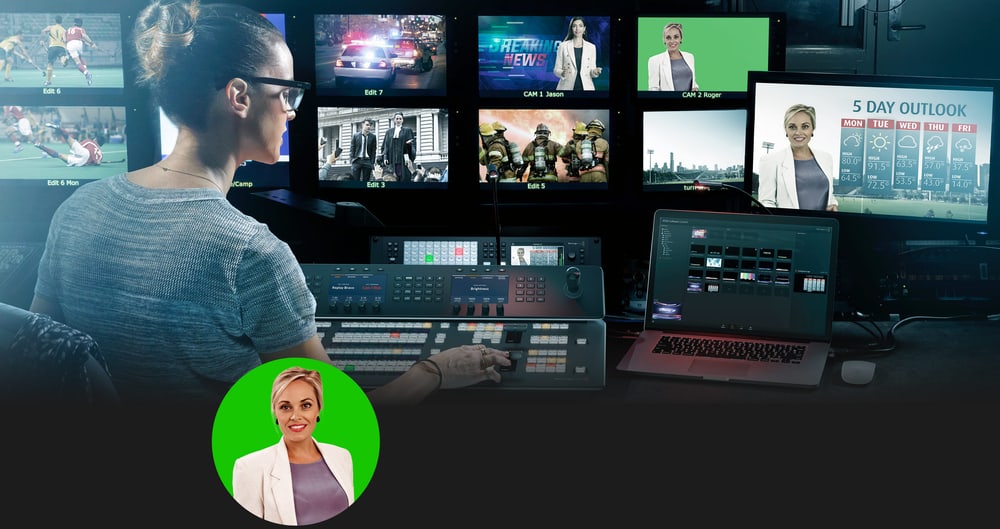

ATEM Advanced Chroma Key

16 kľúčovačov ATEM Advanced Chroma – štyri na každý rad M/E – zvláda kvalitné chroma aj luma kľúčovanie. Kvapkadlo navzorkuje farbu pozadia a nastaví parametre kľúča, k dispozícii je presné doladenie okrajov a farebná korekcia popredia, aby popredie ladilo s pozadím. Už jeden rad M/E stačí na virtuálne štúdio pre štyri kamery.

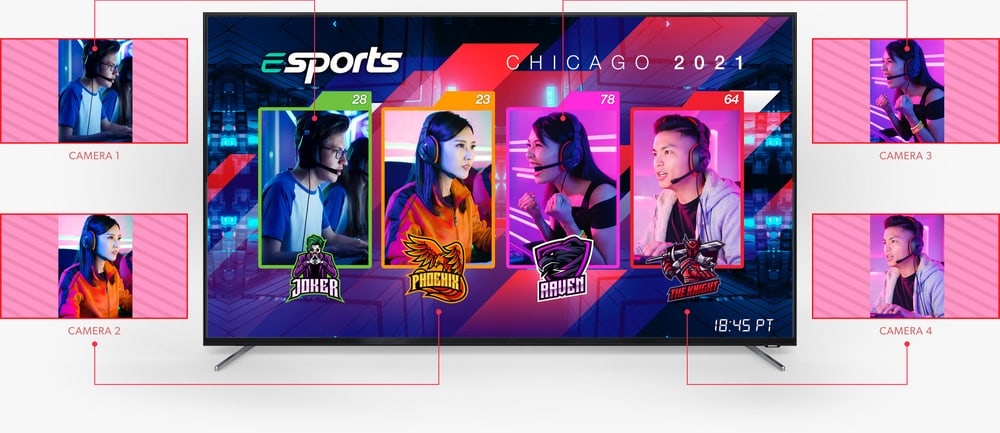

Dva procesory SuperSource

Okrem DVE v radoch M/E má model dva úplne nezávislé procesory SuperSource so štyrmi ďalšími vrstvami DVE a vrstvou pozadia z knižnice médií. Prepínač ho vidí ako ďalší vstup – ideálne na rozhovory obraz v obraze, zatiaľ čo hlavné DVE zostávajú voľné. Spolu tak model ponúka 12 DVE.

Zvukový mixér Fairlight

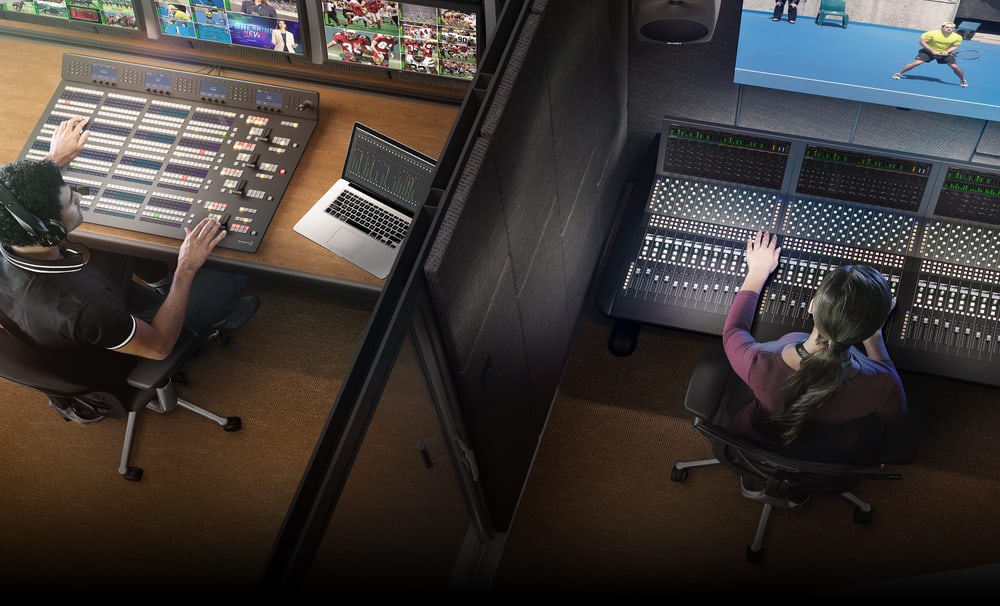

Vstavaný mixér spracuje 156 kanálov; každý vstup SDI má šesťpásmový parametrický ekvalizér, kompresor, limiter, šumovú bránu a expandér a mixér prijíma aj analógový vstup a mikrofón talkbacku. Dva výstupy MADI vyvedú kanály 1–4 prvých 30 vstupov SDI externému zvukárovi a vstup MADI pridá mixéru ďalších 32 kanálov. Mixovať možno aj zo softvéru ATEM Software Control alebo z pultu s protokolom Mackie.

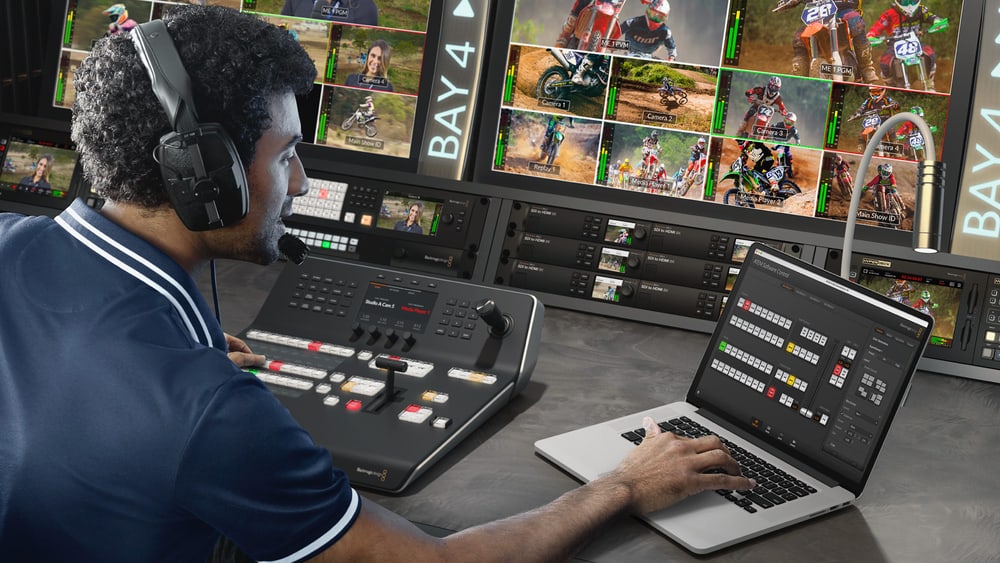

Softvér aj hardvérové panely

ATEM Software Control pre Mac a Windows je v cene: cez Ethernet alebo USB ovláda prepínač, médiá, zvuk, makrá, kamery aj rekordéry HyperDeck a pracovať v ňom môže viac ľudí naraz. Na hmatové ovládanie možno pripojiť ATEM Advanced Panel, ATEM Micro Panel alebo ATEM Camera Control Panel; vlastnú automatizáciu umožní ATEM SDK. Všetky funkcie sú v cene, bez licenčných poplatkov.

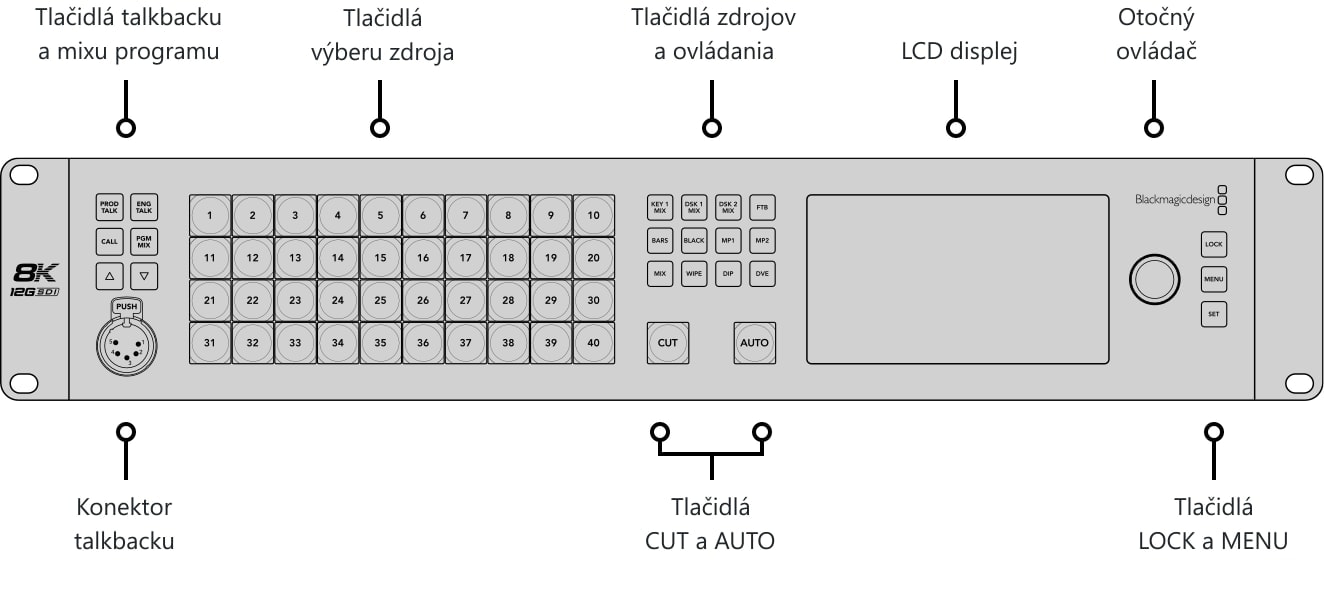

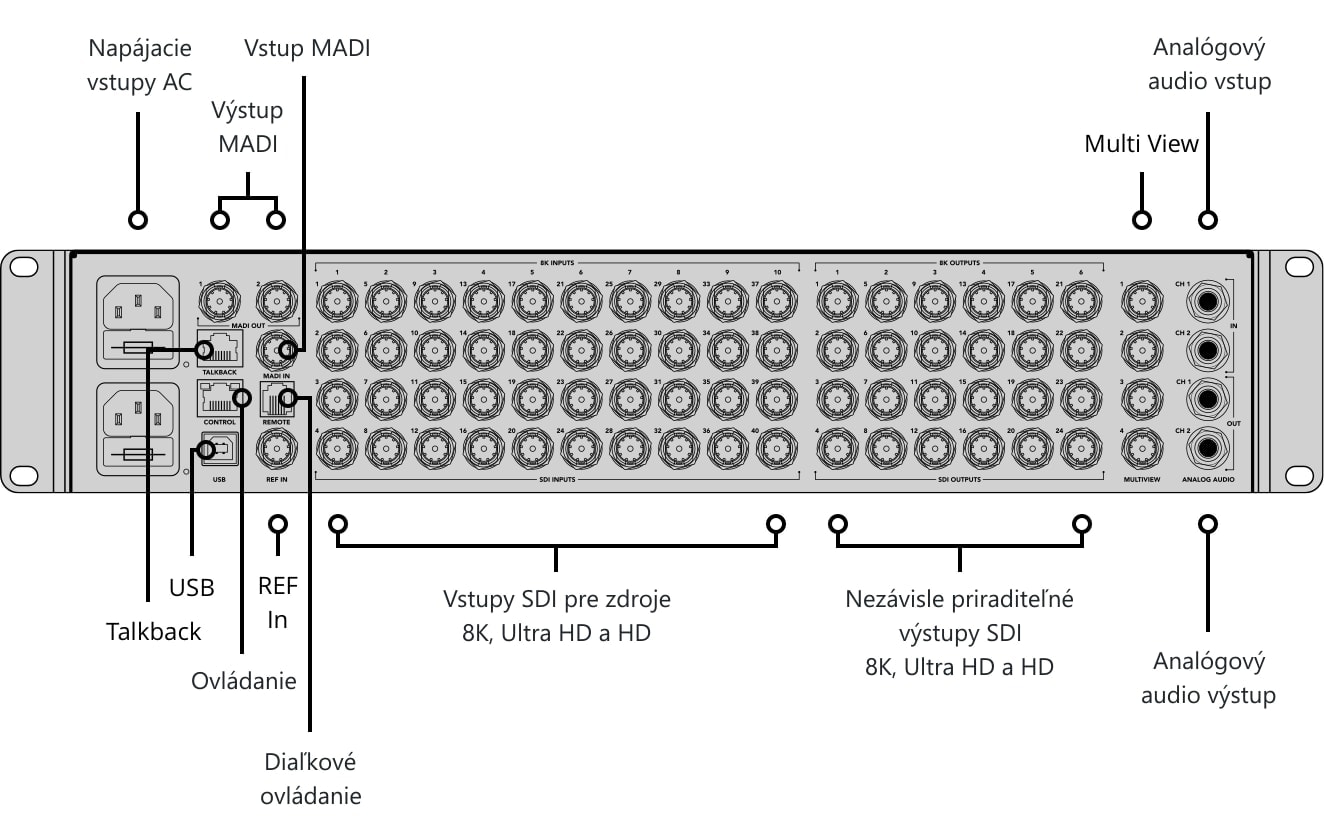

Ovládací panel a konektory

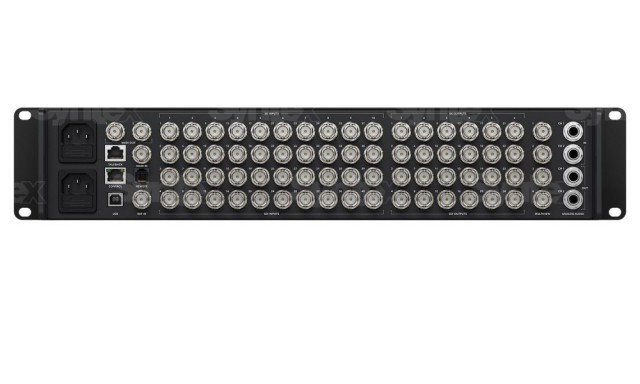

Zadný panel nesie 40 vstupov 12G-SDI, 24 výstupov 12G-SDI, 4 výstupy multiview, vstup referencie, Ethernet na ovládanie, RJ45 pre talkback, USB 2.0 a dva symetrické analógové vstupy 6,35 mm s dvojicou výstupov, 1 vstup a 2 výstupy MADI a port RS-422 na diaľkové ovládanie. Napájajú ho dva interné zdroje 100–240 V.

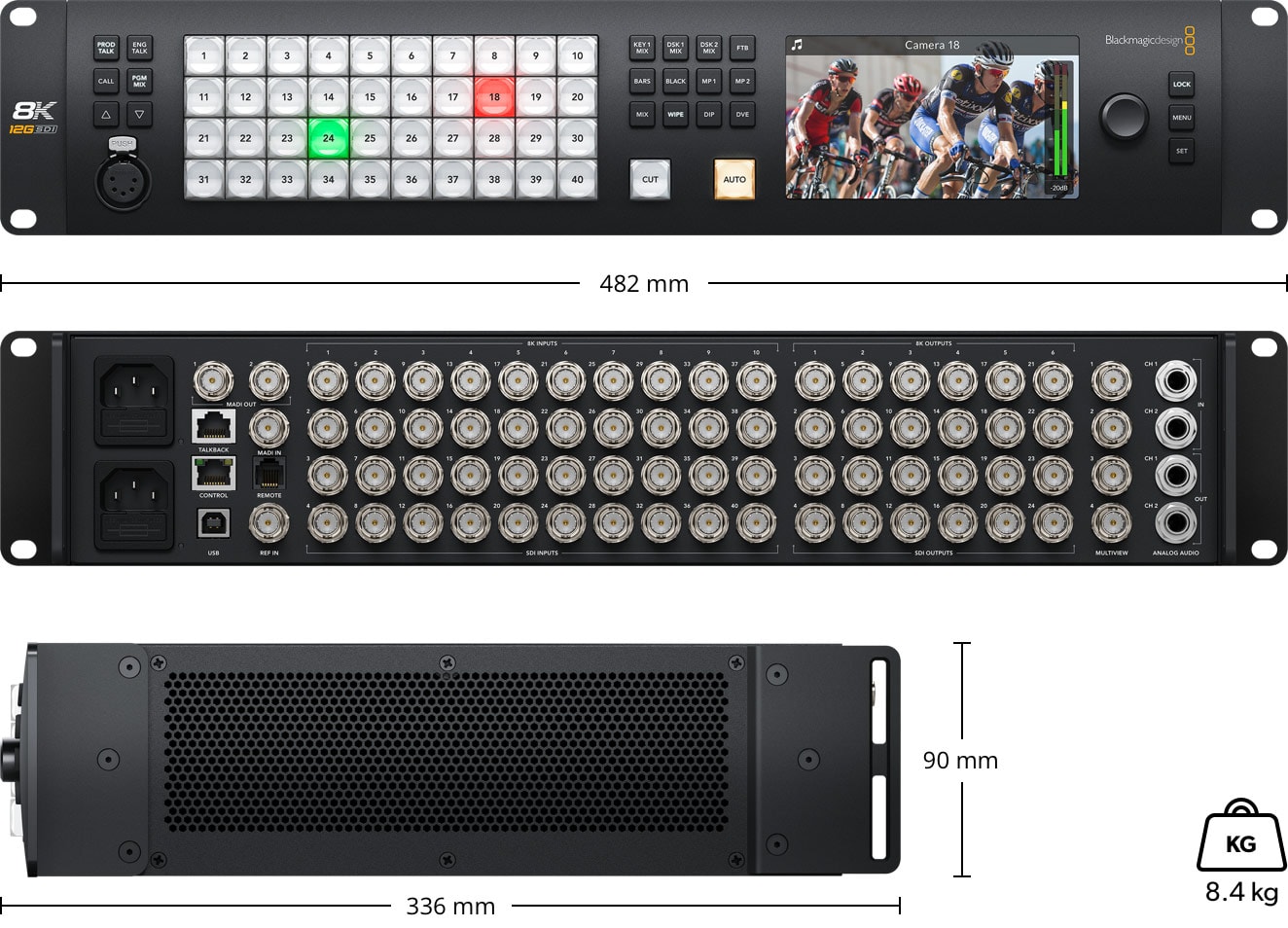

Rozmery a hmotnosť

482 × 336 × 90 mm (šírka × hĺbka × výška), 8,4 kg. V 19" racku zaberie 2 RU.
