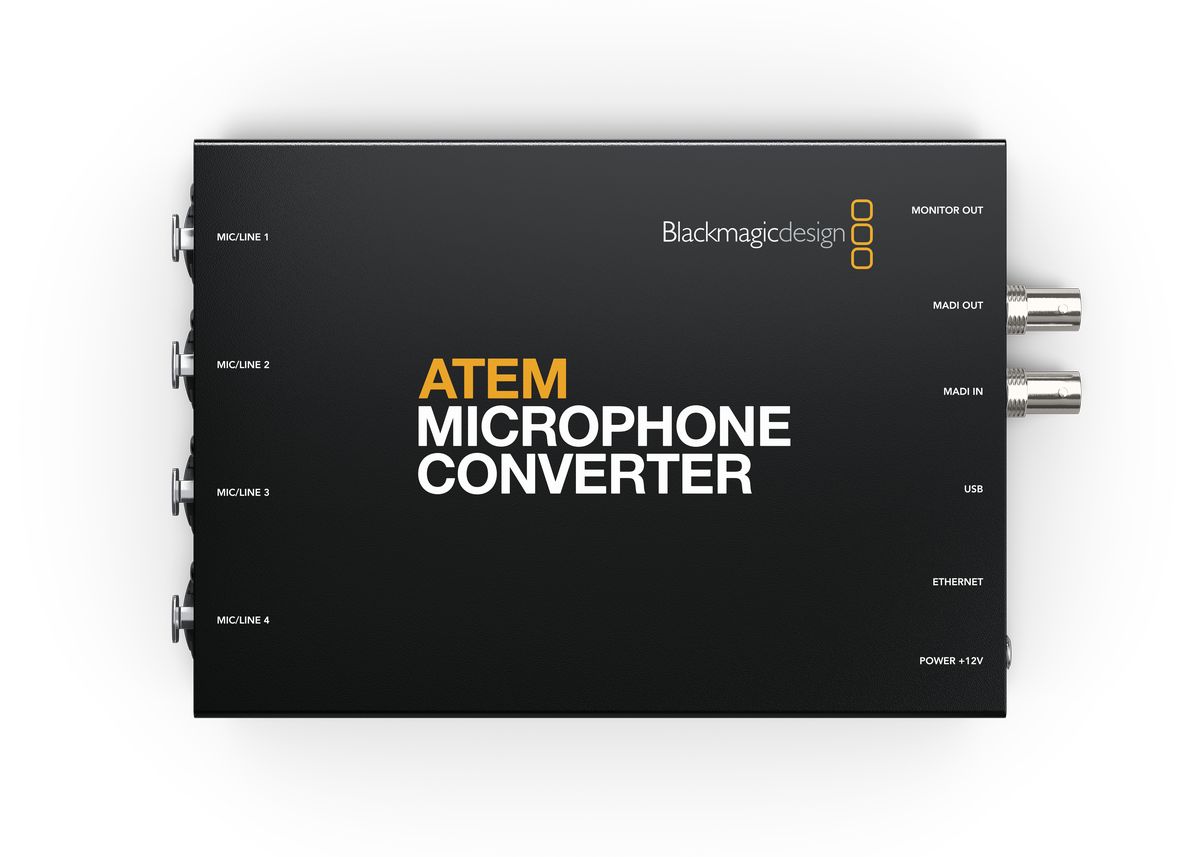

Blackmagic Design ATEM Microphone Converter

ATEM Microphone Converter pridáva k portu MADI prepínačov ATEM Television Studio štyri štúdiové mikrofónne alebo linkové vstupy. Ponúka kombinované konektory XLR/TRS, phantómové napájanie 48 V, osem A/D prevodníkov na každý vstup s dynamickým rozsahom 131 dB(A) a výstup HDMI s priebehmi signálu.

Štyri mikrofóny navyše cez MADI

Prevodník sa zapojí do portu MADI prepínača ATEM Television Studio bez zložitého nastavovania a ďalšie jednotky možno reťaziť pre viac vstupov.

4× XLR/TRSMADI 64 kanálov131 dB(A)Monitoring HDMI

Zisk až v prepínači

Prevodník nemá analógový predzosilňovač: vstup sa rovno prevedie na 32-bitové RAW dáta a zisk sa nastaví digitálne v krokoch ±0,1 dB – bez cvakania a šumu analógového stupňa.

Šumové dno −129 dBV

Bez analógového stupňa zisku zostáva šumové dno rovnako nízke, nech v prepínači nastavíte akýkoľvek zisk.

Dynamický rozsah 131 dB(A)

Osem A/D prevodníkov na každom vstupe pracuje spoločne, čo dáva rozsah 131 dB(A) a skreslenie len 0,002 %.

Zhodné vstupy

Konštrukcia s ôsmimi A/D prevodníkmi na vstup dáva všetkým kanálom veľmi podobné parametre a stále šumové dno – mikrofón znie rovnako v ktoromkoľvek vstupe aj na inej jednotke.

Digitálny predzosilňovač

Úroveň konkrétneho mikrofónu doladí stabilný digitálny predzosilňovač v plnej 32-bitovej hĺbke, finálne úrovne potom zvukový mixér prepínača ATEM.

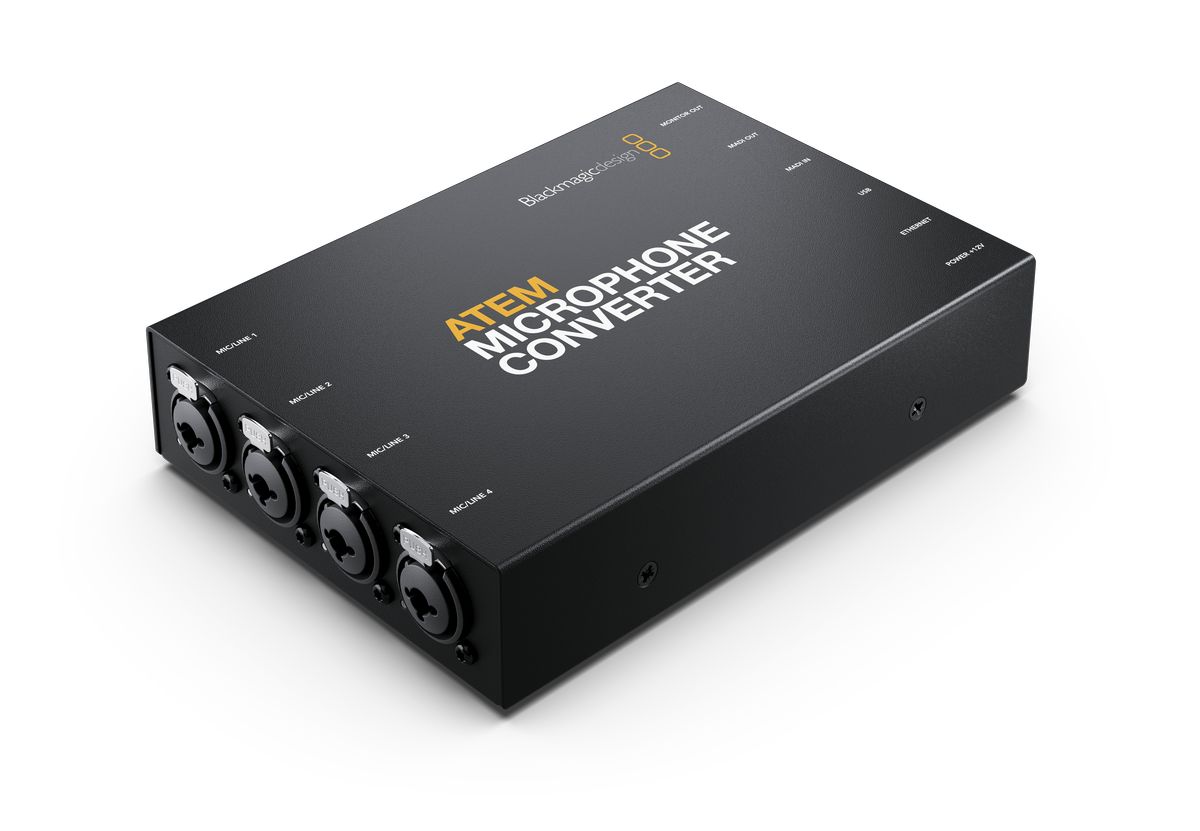

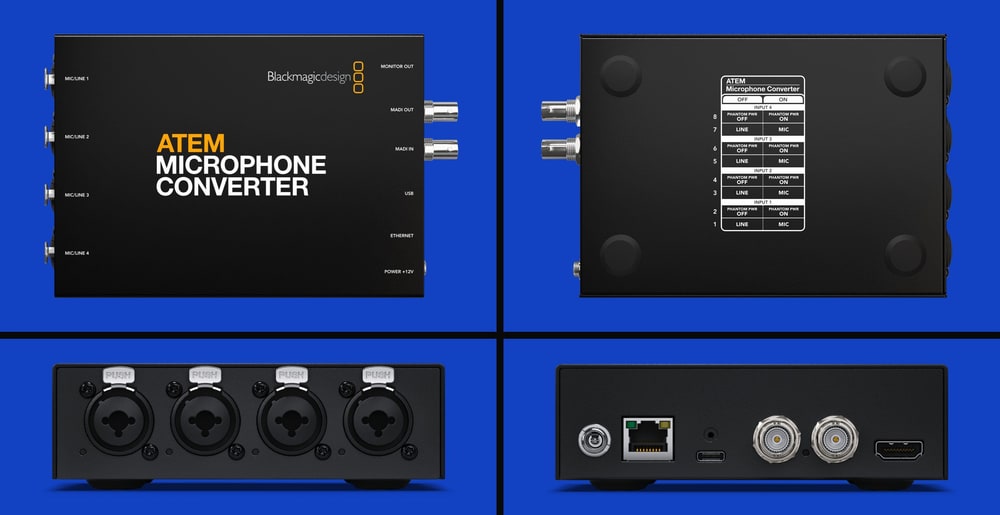

Kombinované vstupy XLR/TRS

Do každého zo štyroch vstupov sa zapojí kábel XLR aj jack. Miniprepínače volia mikrofónnu alebo linkovú úroveň a zapínajú phantómové napájanie 48 V pre kondenzátorové mikrofóny.

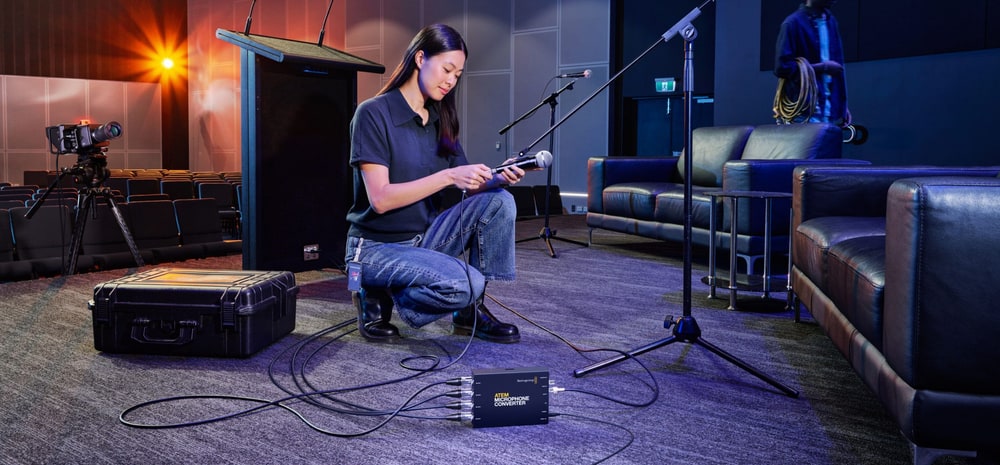

Pre mikrofóny aj externý mixážny pult

Prevodník rozšíri prepínač o štúdiové mikrofóny alebo o výstup externého mixážneho pultu. Pripojenie je plug and play, bez zložitého nastavovania.

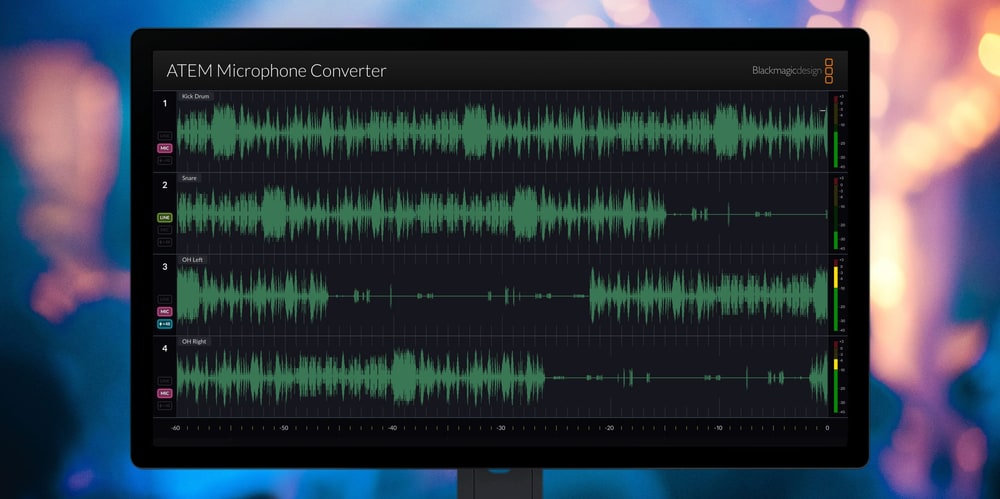

Monitoring na HDMI

Na televízor alebo monitor prevodník vykreslí priebehy kanálov za posledných 60 sekúnd, merače úrovní, názvy kanálov a stav miniprepínačov mic/line a phantómového napájania. Pri reťazení zobrazí viac kanálov.

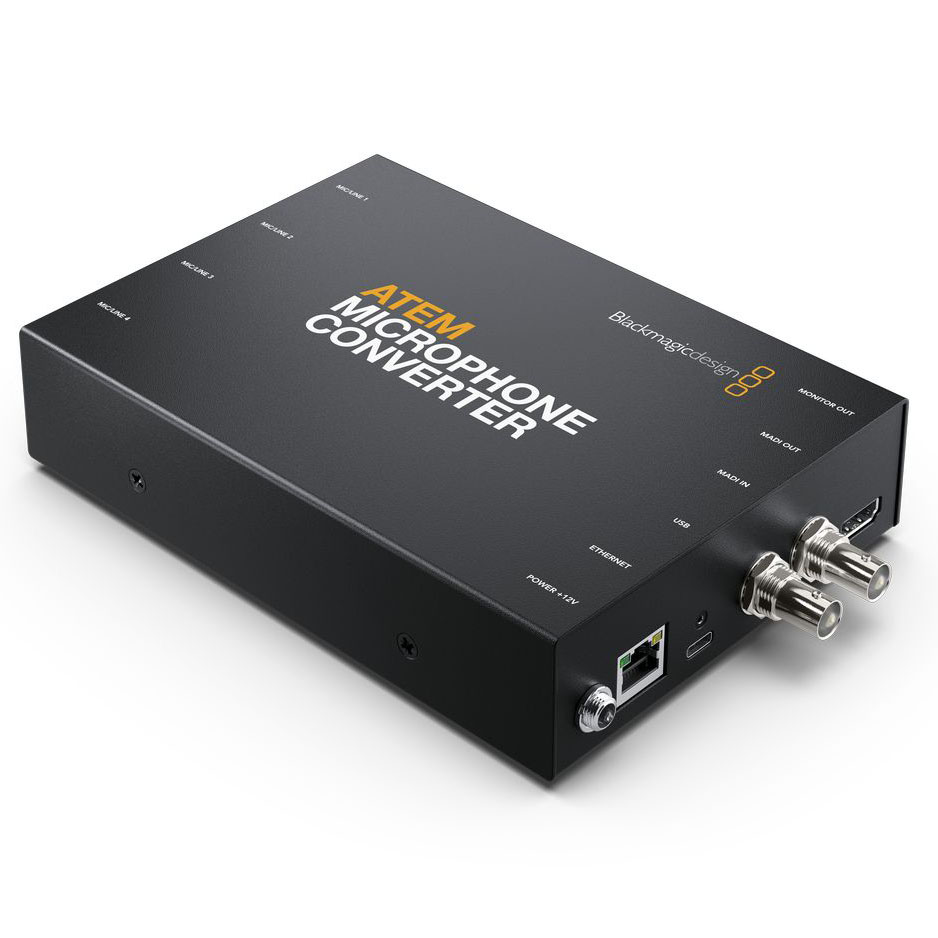

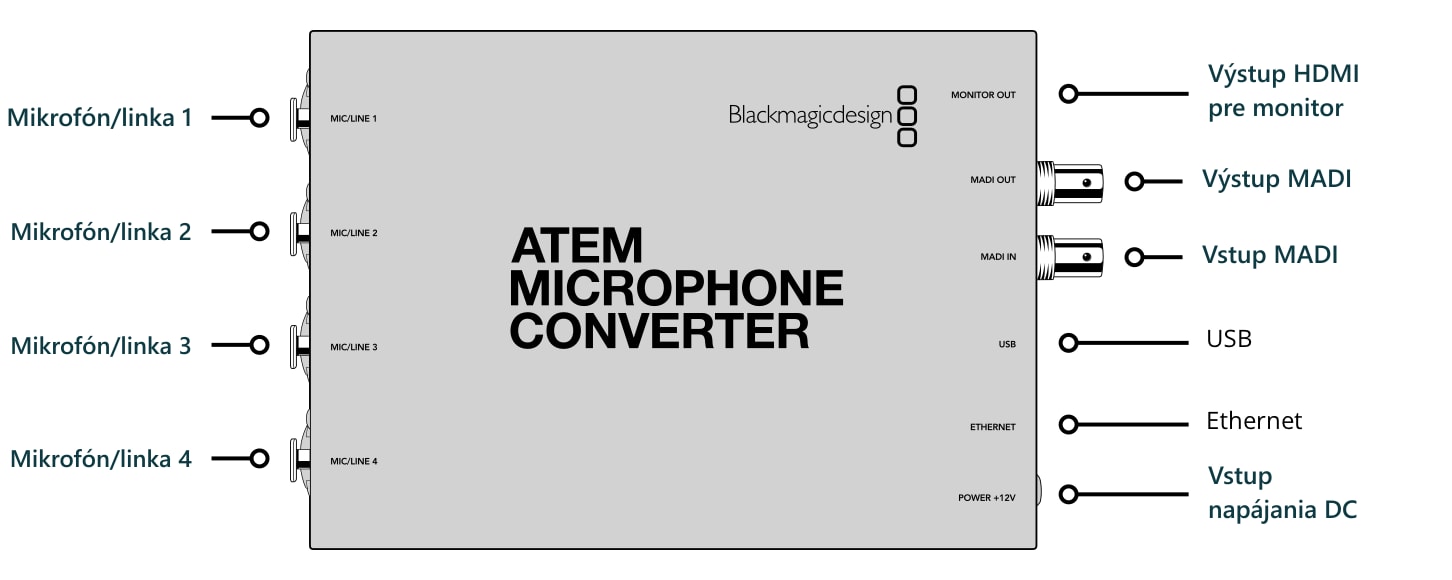

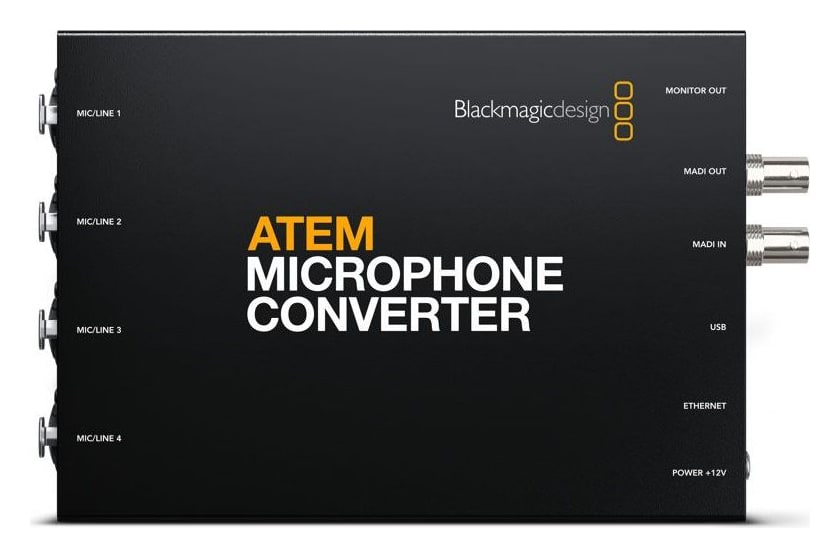

Konektory

Na ľavej strane sú štyri kombinované vstupy pre mikrofón alebo linku, na pravej výstup HDMI pre monitor, výstup a vstup MADI, USB, Ethernet a vstup napájania 12 V.
