Blackmagic Design Rozhranie GPI a Tally

Doplňte své ATEM switchery o modul GPI and Tally Interface od Blackmagic Design. S osmi signálními kontakty (Tally) můžete posílat „on-air“ stav do vašich kamer, přehrávacích serverů a monitorů, takže každý operátor bude mít přehled, která kamera produkuje aktuálně vysílaný obraz. Pokud budete potřebovat více signálních kontaktů, jednoduše připojíte další moduly GPI and Tally Interface prostřednictvím sítě Ethernet.

Osm signalizačních portů

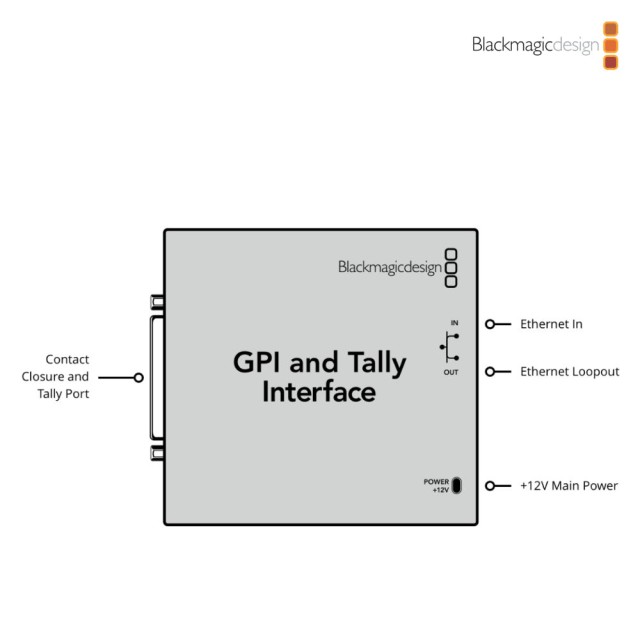

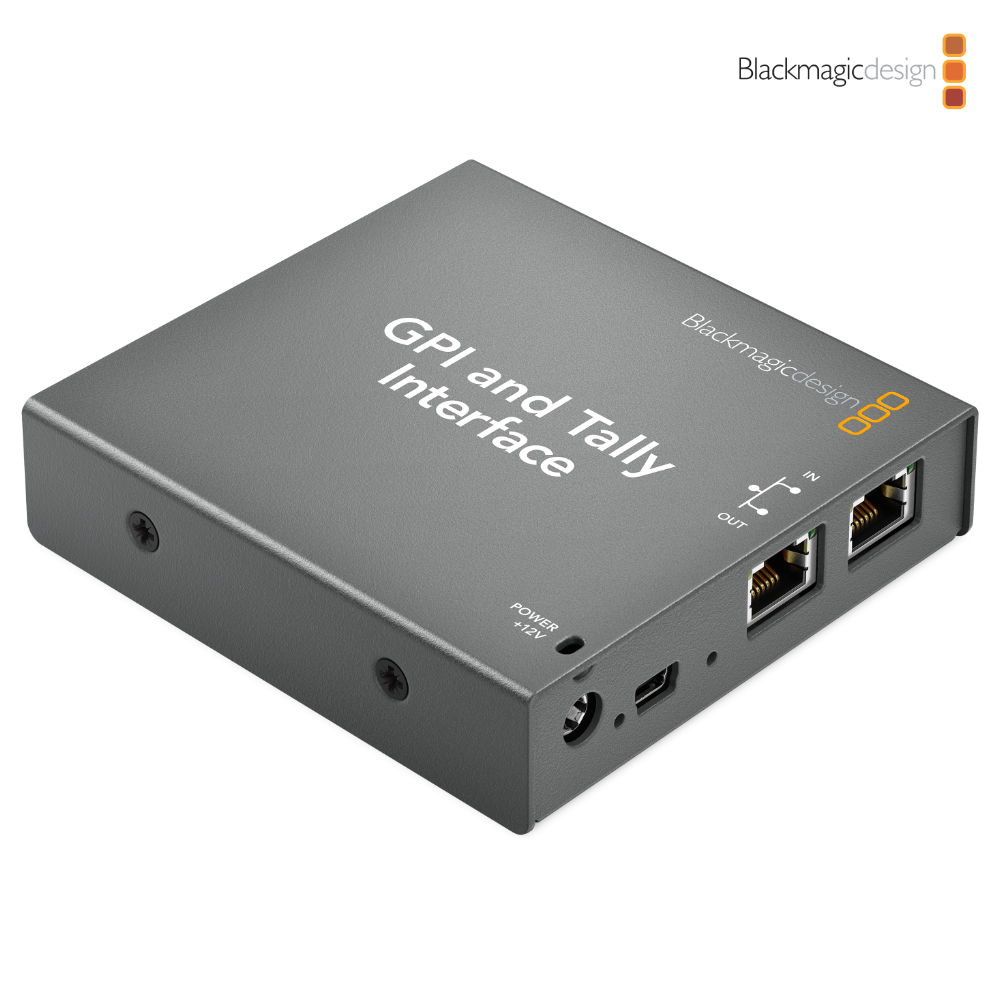

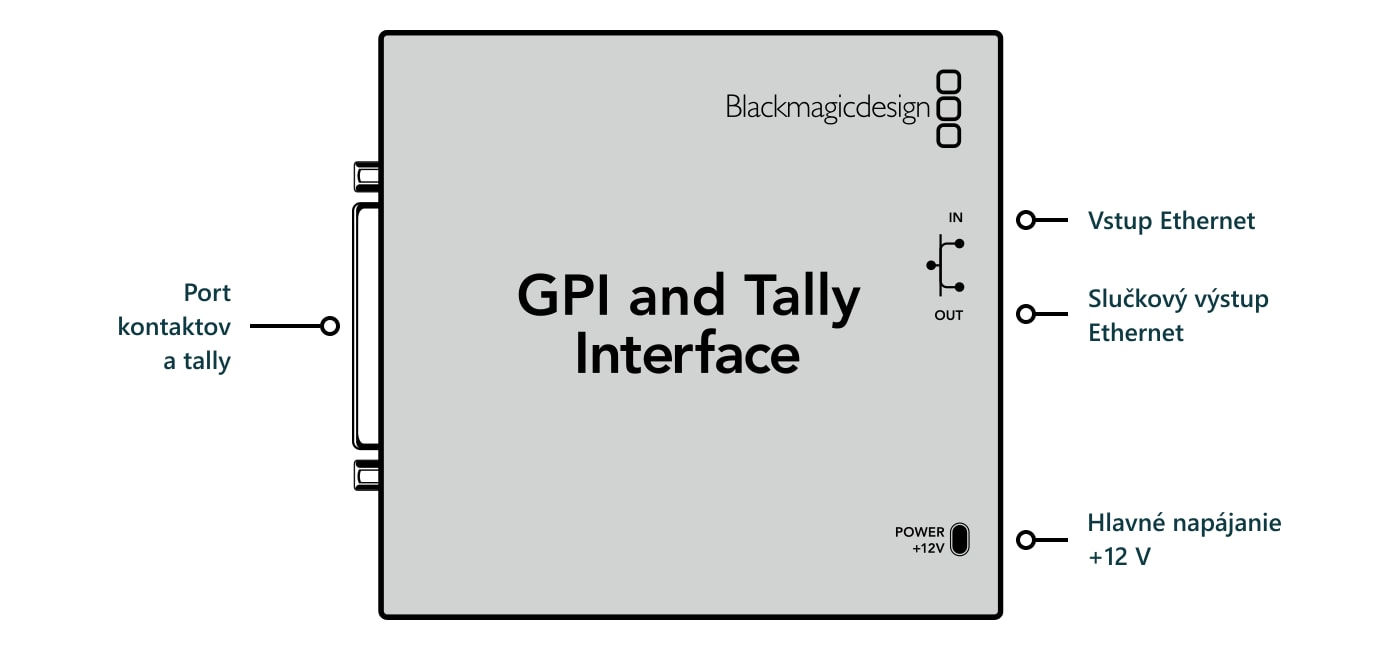

Jednotka GPI and Tally Interface od Blackmagic Design je ethernetové zařízení, které poskytuje osm výstupů s reléovými kontakty pro světelnou signalizaci z režijních pracovišť. Signály typu Tally jsou posílány po Ethernetové síti ze switcherů řady ATEM, do modulů GPI and Tally Interface, které jsou připojeny na stejné síti. K modulu GPI and Tally Interface lze připojit (pomocí break-out kabelu; není součástí dodávky) video zařízení podporující signalizační standard na bázi spojení kontaktů, tedy např. produkty Blackmagic Design SmartView Duo nebo SmartView HD.



Pro switchery řady ATEM

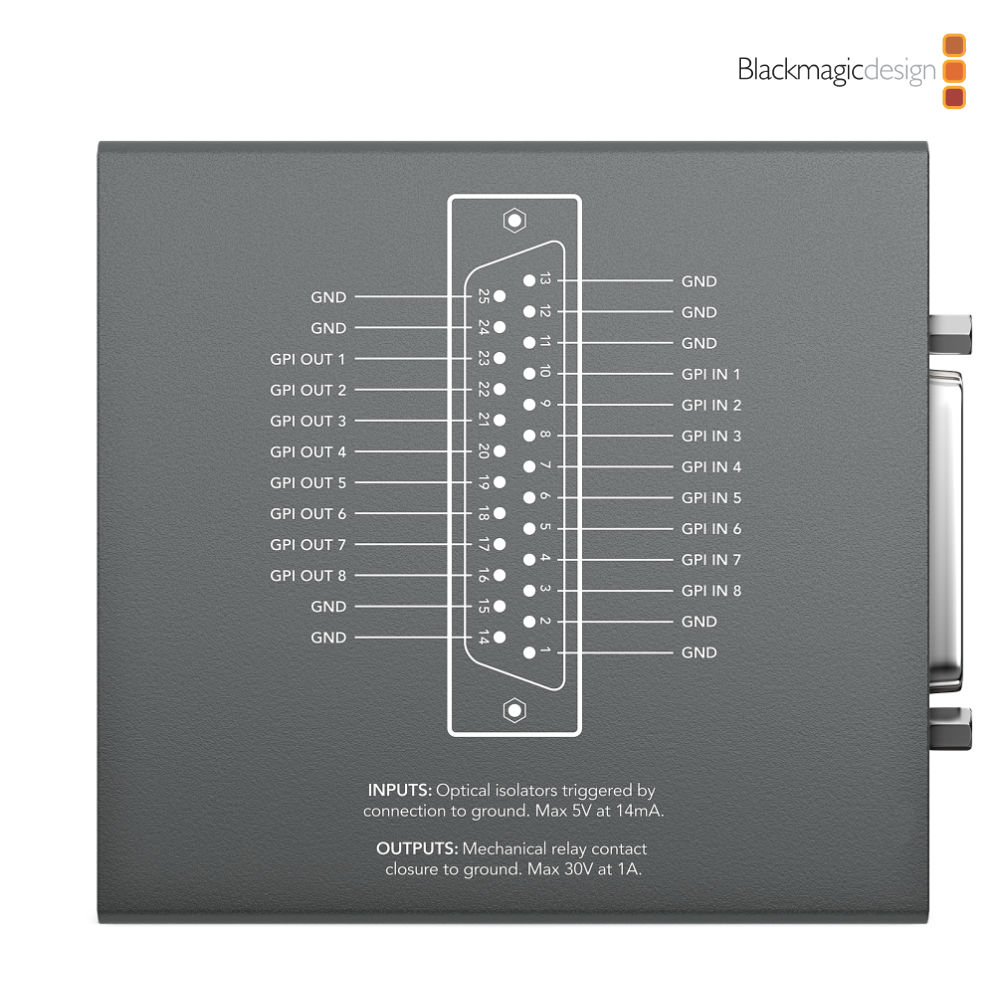

K jednotce GPI and Tally Interface lze připojit až osm zařízení. K provozu se switchery ATEM 1 M/E Production Switcher, ATEM Production Studio 4K nebo ATEM Television Studio je zapotřebí jednoho modulu. Se 16 vstupy produktu ATEM 2 M/E Production Switcher je nutné připojení dvou jednotek. GPI vstupy jsou opticky izolované a podporují napětí až 5V při 14mA. Výstupy jsou reléové kontakty navržené pro spínání max. 30V při proudu 1A.
