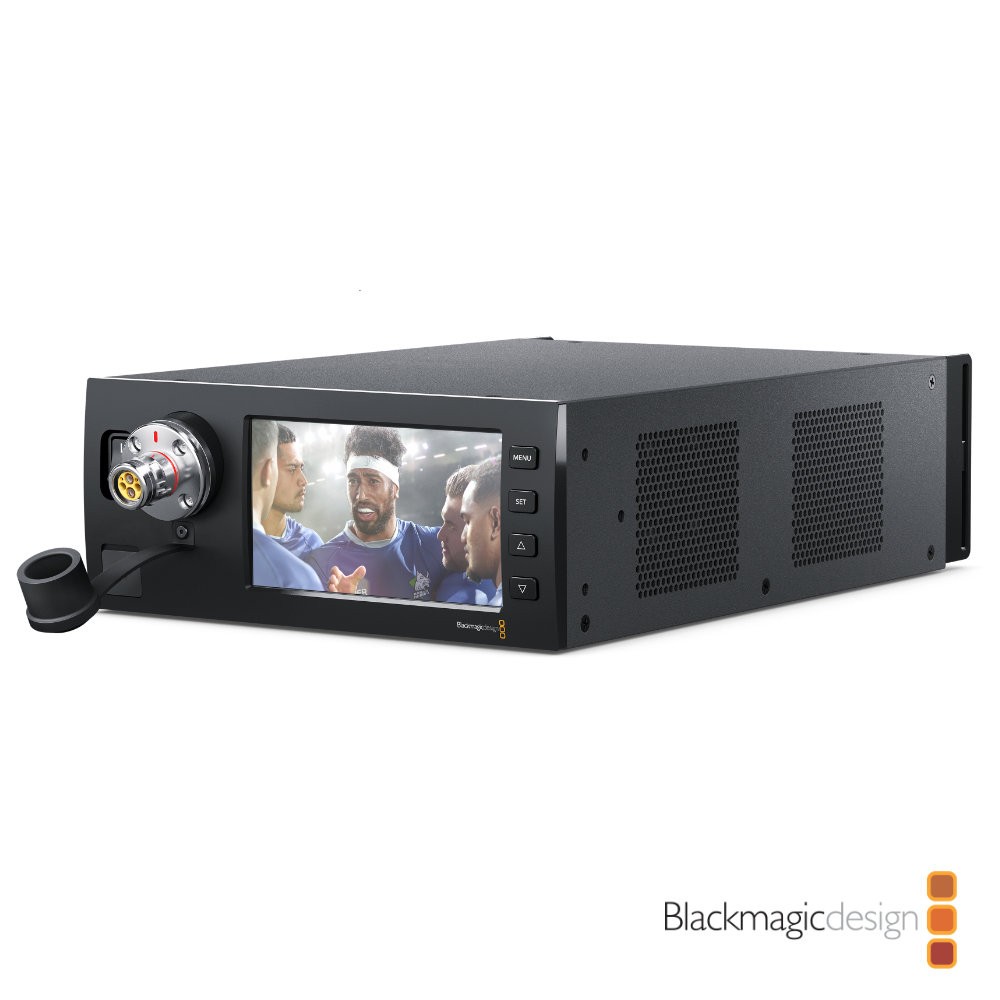

Blackmagic Design Studio Fiber Converter

Blackmagic Studio Fiber Converter je štúdiový koniec kamerového reťazca SMPTE: prevádza optické spojenie z kamery späť na video 12G-SDI, analógový zvuk, interkom, tally, PTZ a Ethernet a po rovnakom hybridnom kábli napája vzdialenú kameru. Dosah je až 2 km, hlavný signál Ultra HD dopĺňajú tri nezávislé návratové signály HD a päťpalcový displej LCD na prednom paneli.

Štúdiový koniec kamerového reťazca

Prevodník v réžii alebo prenosovom vozidle rozdelí signál z kamery na bežné štúdiové konektory a po rovnakom kábli SMPTE napája vzdialenú kameru.

Dosah až 2 km12G-SDIDisplej LCD 5″200 V po kábliTri návratové signály

Kamera napájaná z réžie

Studio Fiber Converter pošle káblom SMPTE štandardných 200 V, takže kameru aj príslušenstvo napájate na diaľku a nemusíte riešiť úbytok napätia na dlhom vedení.

Konektory pre réžiu

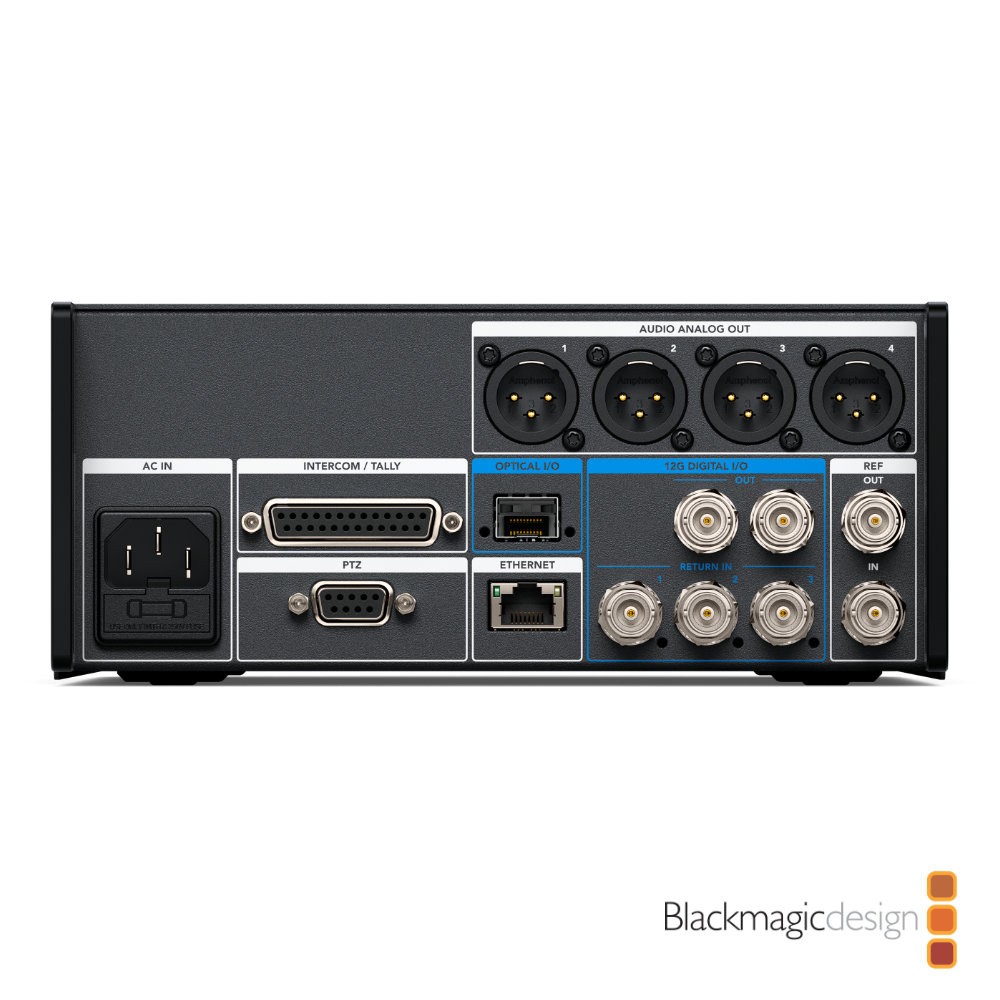

Dva výstupy 12G-SDI, tri návratové vstupy 12G-SDI, štyri výstupy XLR, interkom a tally na 25-pinovom konektore, PTZ, Ethernet a Ref In/Out.

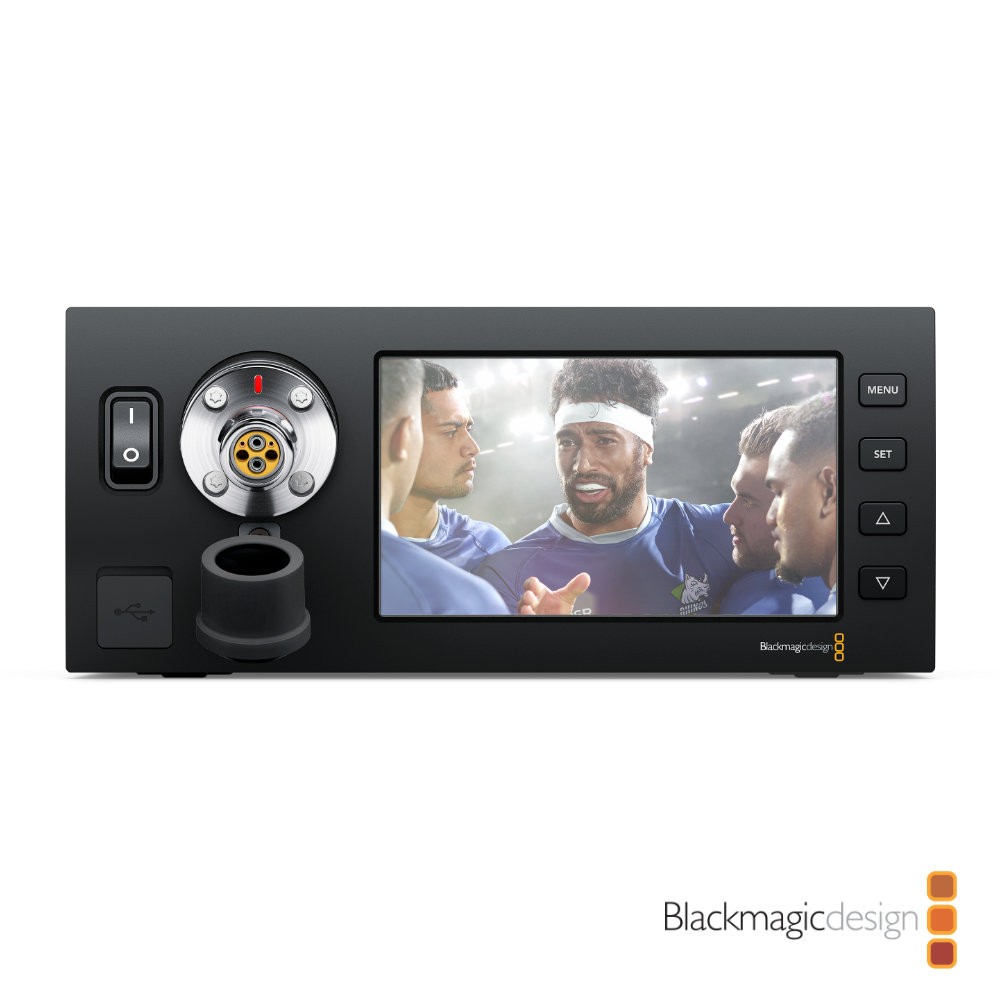

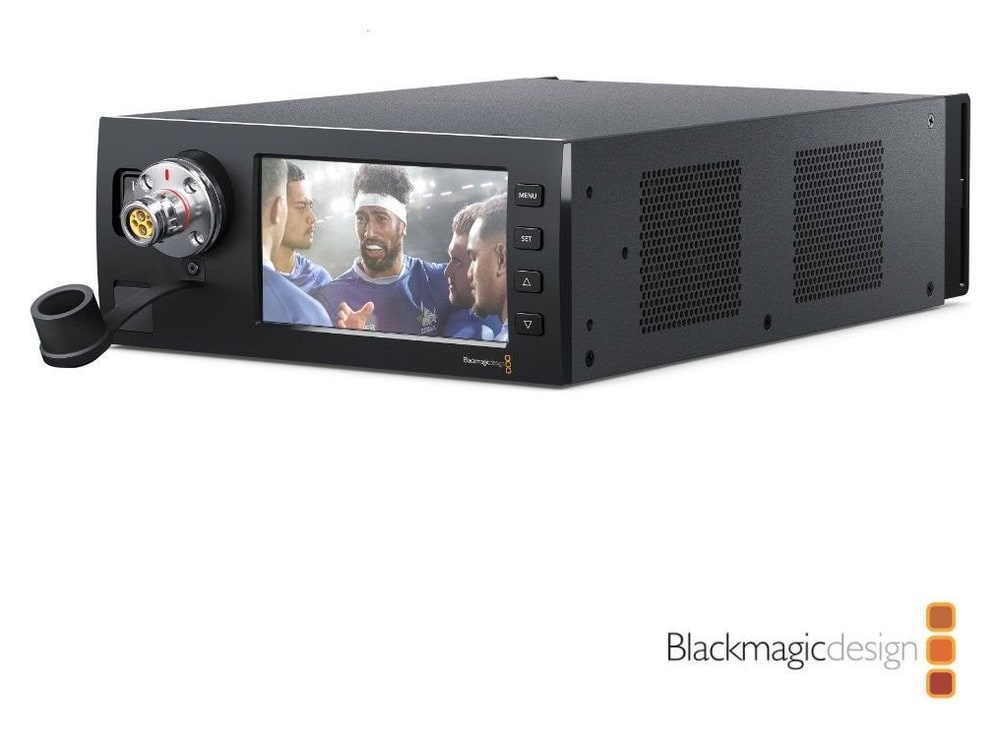

Displej na prednom paneli

Päťpalcový displej LCD vedľa konektora SMPTE ukazuje signál z kamery, takže spojenie overíte hneď po zapojení.

Dva interkomy a záloha

Dva dvojkanálové interkomy pre systémy tretích strán a záložný kanál pre technika pre prípad výpadku vlákna.

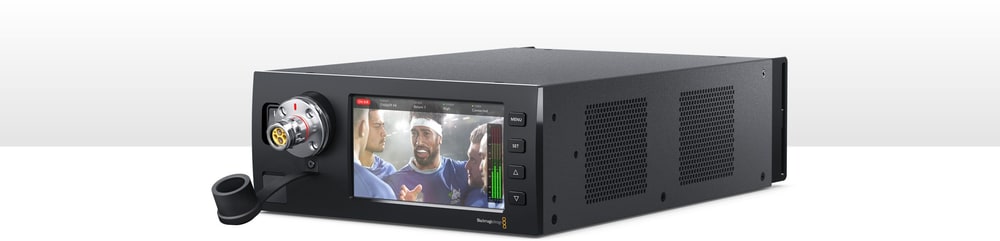

Dosah až 2 km po jednom kábli

Studio Fiber Converter prevádza signály zo vzdialenej kamery späť na konektory bežné v televíznom priemysle, ktoré použijete s prepínačmi, zvukovými pultmi a interkomami. Kamerové stanovištia tak môžu byť až 2 km od štúdia alebo prenosového vozidla a všetko vedie jeden kábel SMPTE. Hodí sa pre spravodajstvo, rozhovory, seriály, športové prenosy, webcasting aj školy.

Štandard SMPTE a bezpečnosť

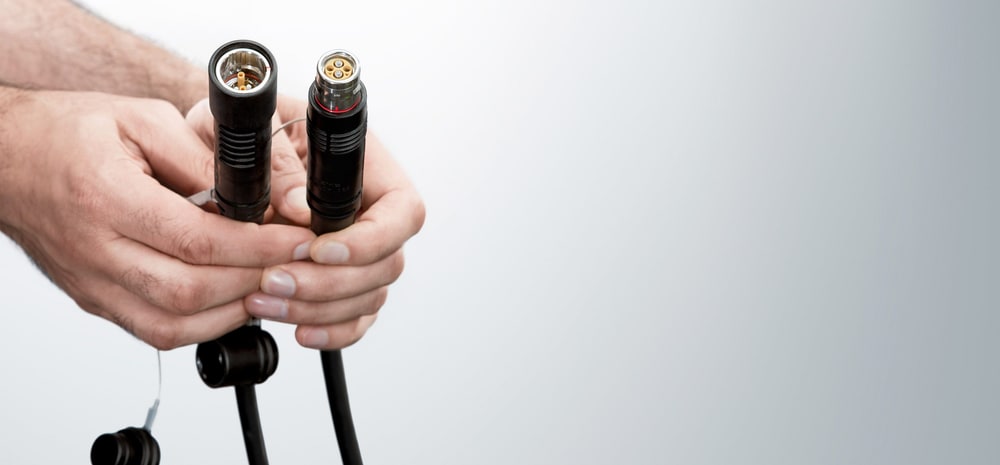

Prevodník používa štandardný hybridný kábel SMPTE 311M s konektormi SMPTE 304: dve optické vlákna, dátový pár, napájací pár a stredný vystužovací prvok. Po zapojení vykoná bezpečnostné testy a potom pošle káblom štandardných 200 V pre kameru a príslušenstvo. Mikrokontroléry na oboch koncoch strážia napájanie a pri poškodení kábla alebo zvode do zeme napätie okamžite odpoja.

Interkom, tally a PTZ

Dva dvojkanálové interkomy so štandardnými 5-pinovými headsetmi, interkom a tally na 25-pinovom konektore pre systémy tretích strán a záložný kanál pre technika, ktorý sa pri výpadku vlákna prepne na dátový pár kábla SMPTE. Deväťpinový konektor D-Sub prepojí ovládače PTZ s hlavami PTZ cez protokol Visca.

10G Ethernet a IP video

Spojenie SMPTE je otvorený odkaz 10G Ethernet, takže video aj návratové signály sú IP video s 10-bitovým kódovaním bez strát. Interkom, tally, ovládanie kamery aj objektívu sa tiež prevádzajú na IP s nízkou latenciou; oneskorenie je pod jedným snímkom.

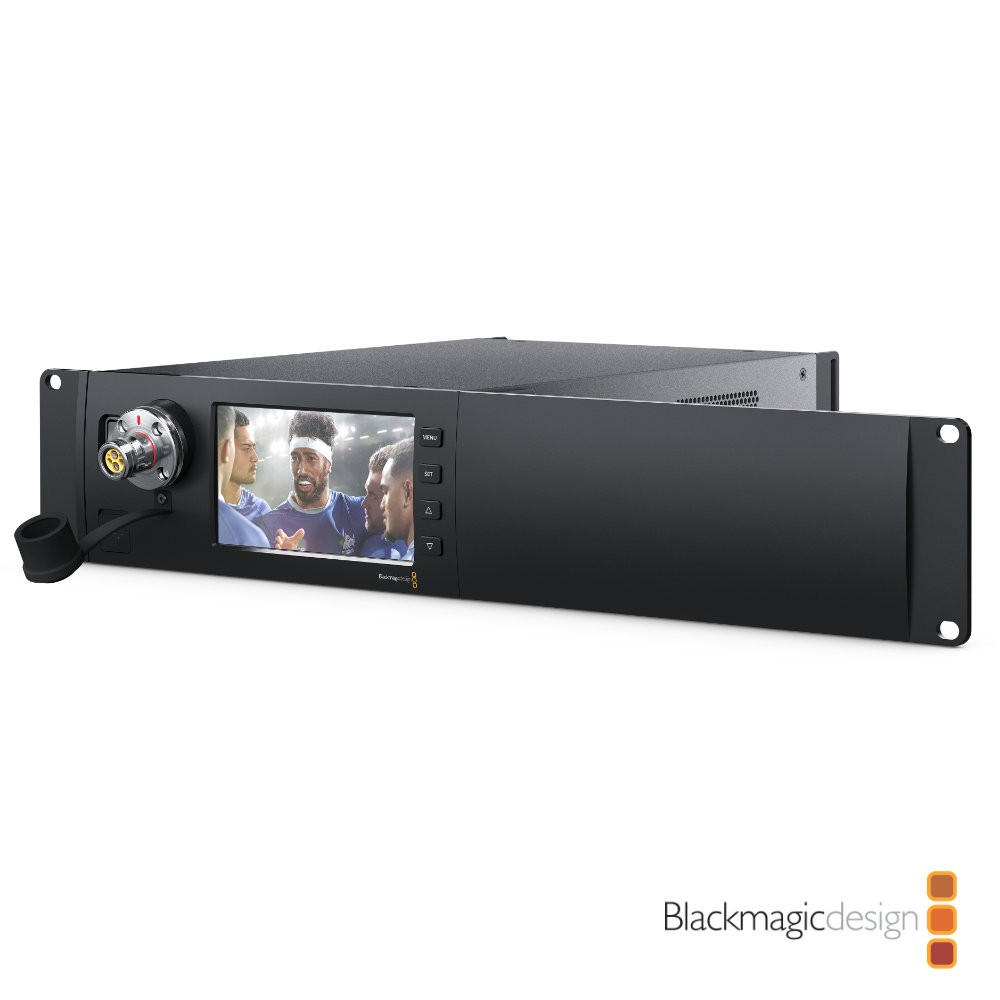

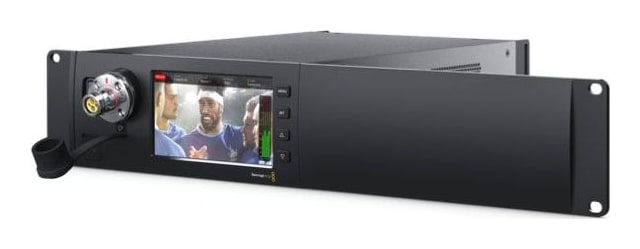

Do racku po dvoch

Dve jednotky Studio Fiber Converter možno vedľa seba namontovať do bežného racku pomocou voliteľnej sady Blackmagic Studio Fiber Rack Kit. Konektor optického vlákna SMPTE je na prednom paneli hneď vedľa päťpalcového displeja LCD, takže vzdialenú kameru zapojíte a hneď vidíte jej obraz.

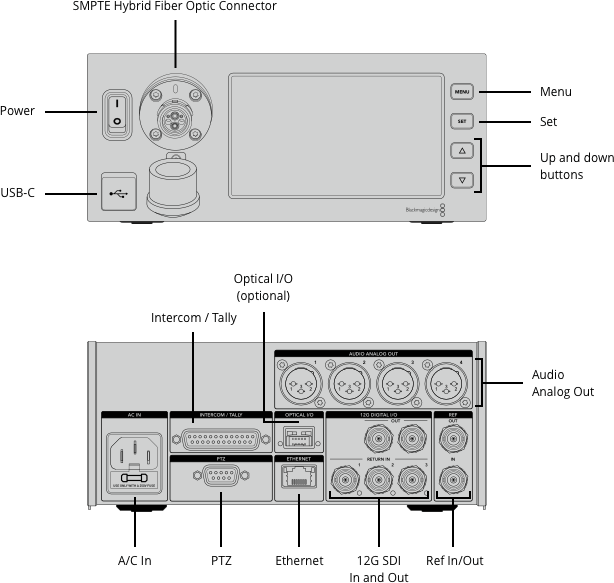

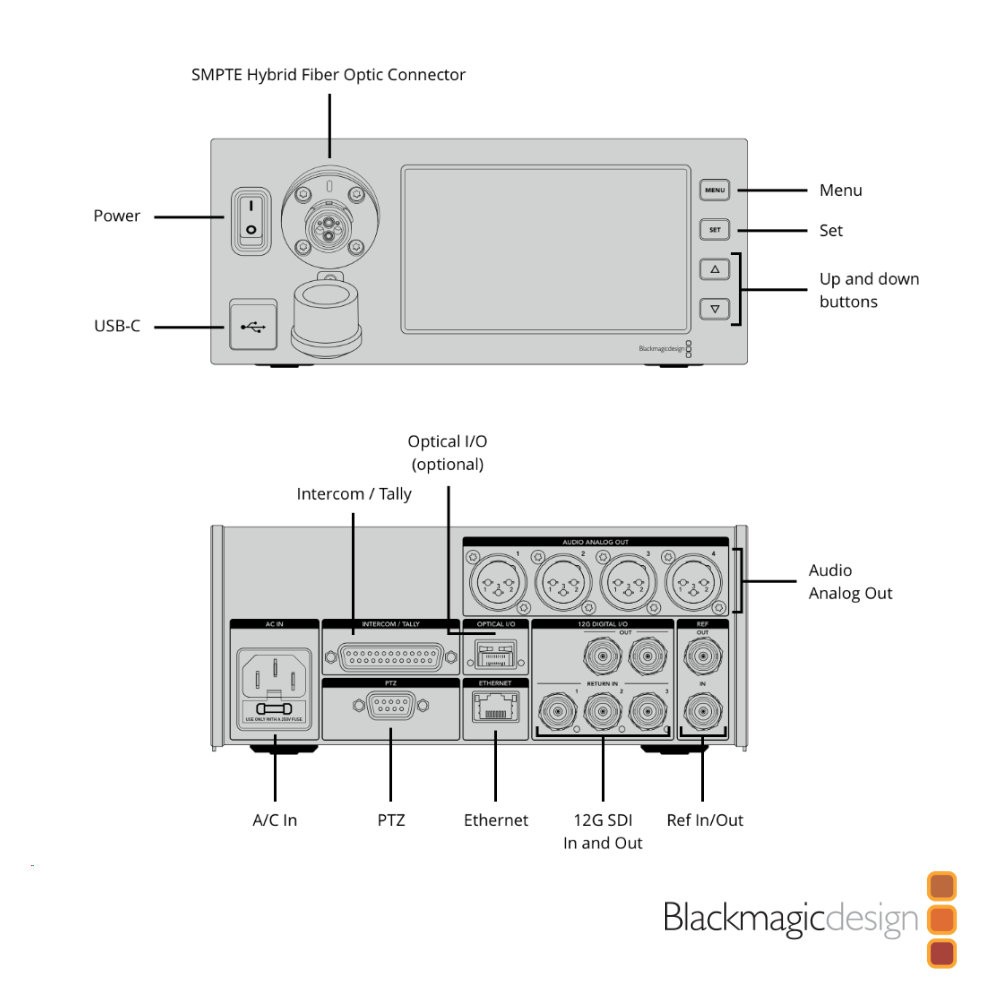

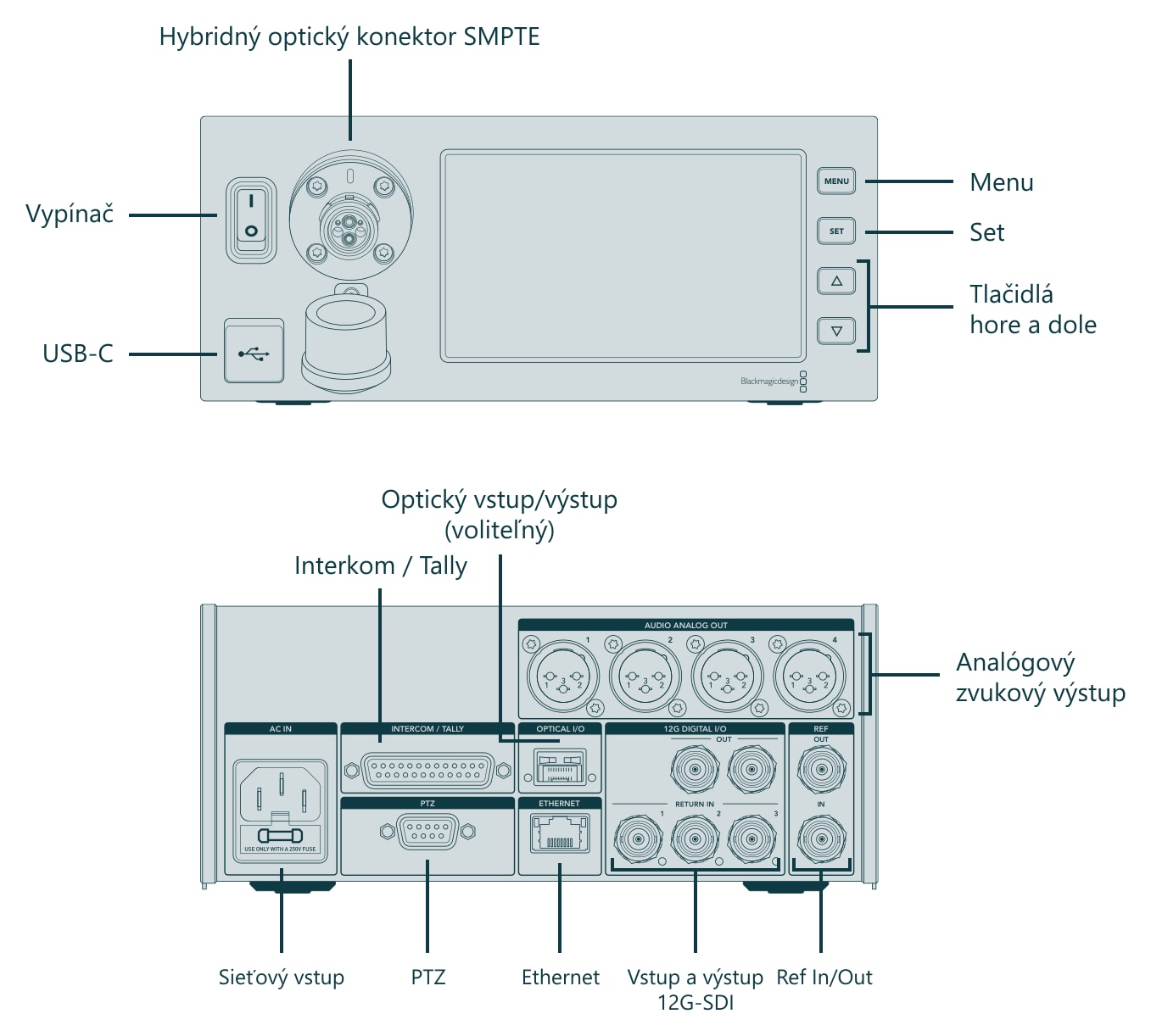

Konektory a ovládacie prvky

Nákres ukazuje predný panel s konektorom SMPTE, displejom a tlačidlami a zadný panel s konektormi pre réžiu.
