Accsoon CineView HE je sada bezdrôtového HDMI vysielača a prijímača 1TX + 1RX určená na kontrolu obrazu z kamery a živé vysielanie cez počítač. Prenáša Full HD až do 60p a zvuk PCM súčasne v pásmach 2,4 a 5 GHz, s latenciou pod 60 ms bez započítania kamery a dosahom podľa výrobcu až 350 m pri priamej viditeľnosti bez prekážok a rušenia. Vysielač má vstup HDMI a lokálny výstup loop-out, prijímač má výstup HDMI a USB-C UVC, napríklad pre OBS bez samostatnej záznamovej karty. Jeden vysielač obsluhuje celkovo až štyri hardvérové prijímače alebo mobilné zariadenia s aplikáciou Accsoon SEE. Jednotky sa napájajú batériami NP-F, cez DC alebo USB-C; batérie, káble a monitory sa kupujú samostatne.

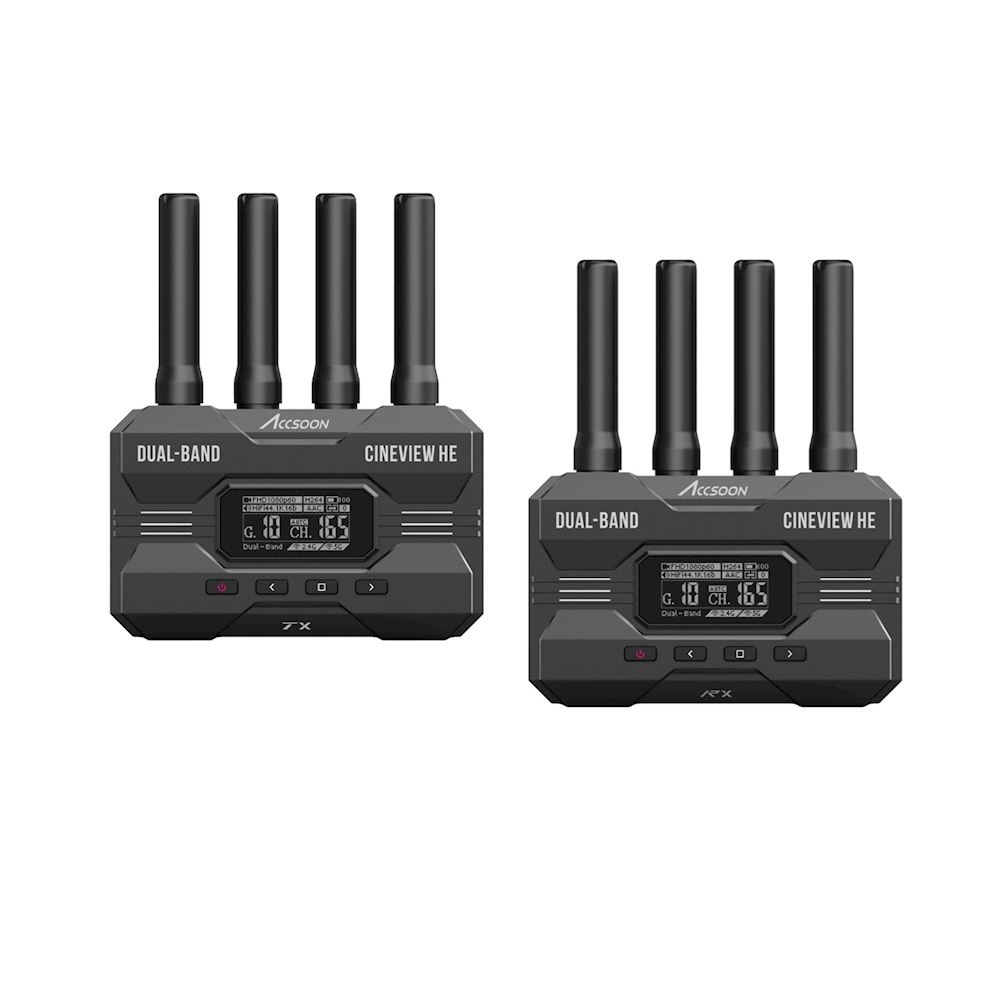

ACCSOON CINEVIEW HE · 1TX + 1RX
Obraz z kamery pre celý štáb
Sada 1TX + 1RX prenáša obraz a zvuk v rozlíšení Full HD z kamery na vzdialený monitor alebo do počítača. Dve súčasné frekvenčné pásma a aplikácia Accsoon SEE vám pomôžu zapojiť ďalších členov štábu.
Full HD 60p2,4 + 5 GHzHDMI + UVC
Kontrola záberu mimo kameru
Vysielač pripojíte ku kamere cez HDMI a prijímač k externému monitoru. Režisér, klient alebo samostatný kameraman tak môže kontrolovať kompozíciu mimo tela kamery, bez dlhého obrazového kábla medzi pracoviskami. Fotografia výrobcu ukazuje CineView HE pri skutočnom natáčaní v teréne; kamera a monitor nie sú súčasťou sady.
Dve frekvenčné pásma pre jeden obraz
CineView HE súčasne prenáša obraz v pásmach 2,4 a 5 GHz. Prijímač porovnáva oba dátové toky a z nich zostavuje výsledný obraz, čo pomáha obmedziť vplyv rušenia. Schéma: 1 a 2 znázorňujú výpadky jednotlivých pásiem, 3 ich spojenie v prijímači a 4 obnovený obraz. Prenos závisí od okolitého rádiového prostredia.
Dosah až 350 metrov
Výrobca uvádza dosah až 350 m pri priamej viditeľnosti, bez prekážok a rušenia. Latencia bezdrôtového prenosu je menšia ako 60 ms a nezahŕňa oneskorenie kamery. Táto kombinácia je vhodná na kontrolu záberu na pľaci; vzdialenosť pri príjme na telefóne sa môže líšiť od hardvérového prijímača.
HDMI na kamere, HDMI a UVC na prijímači

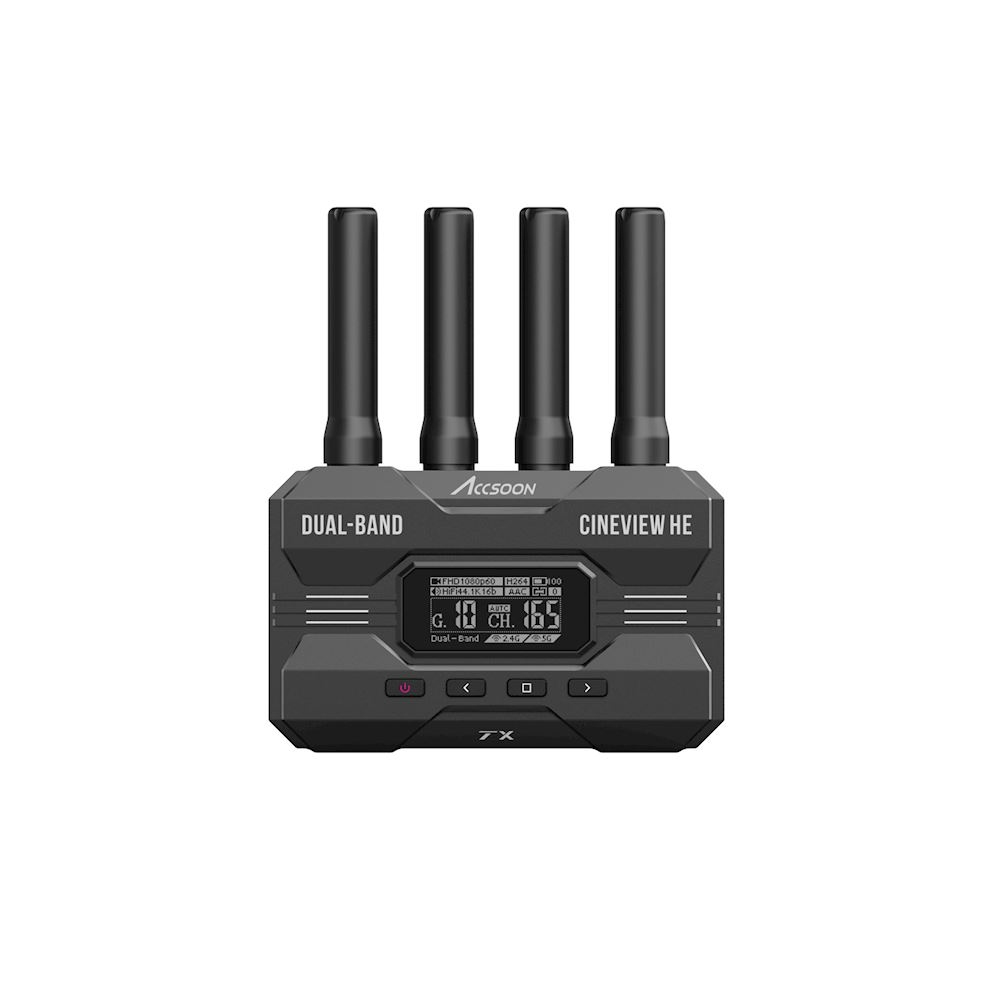

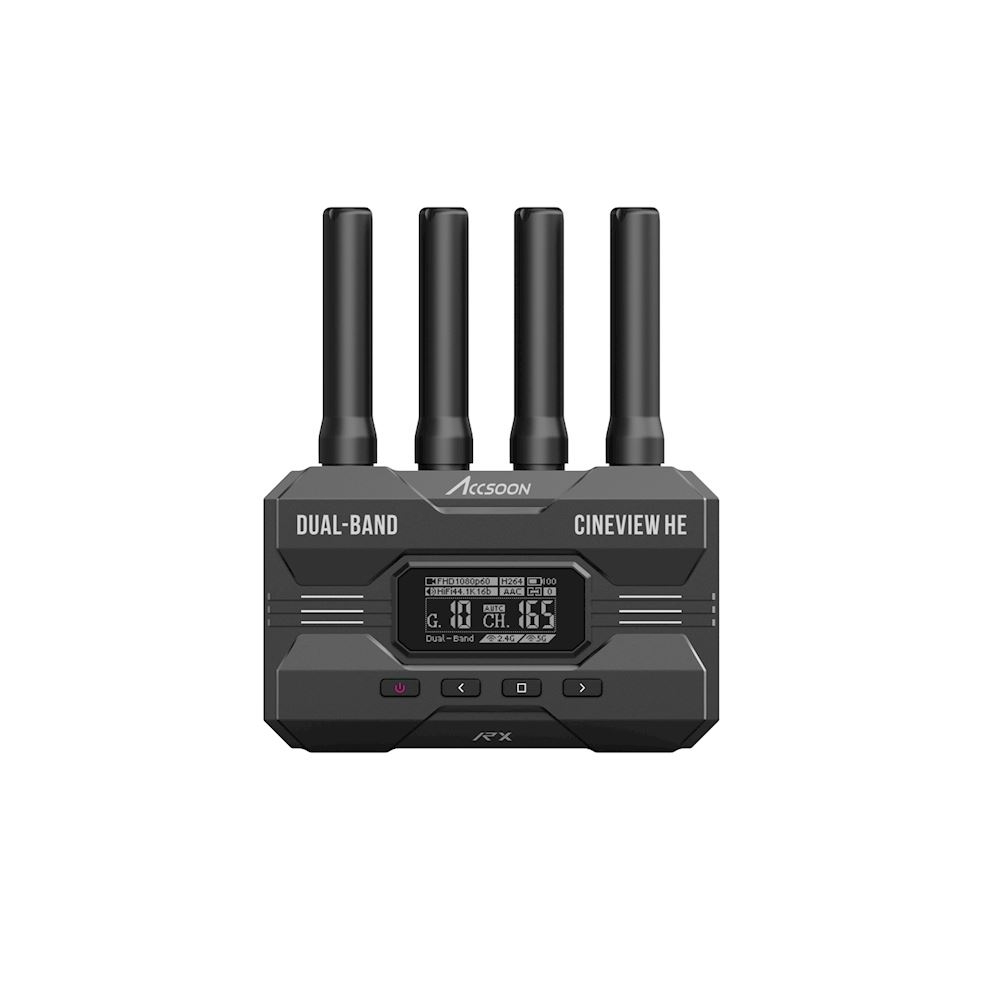

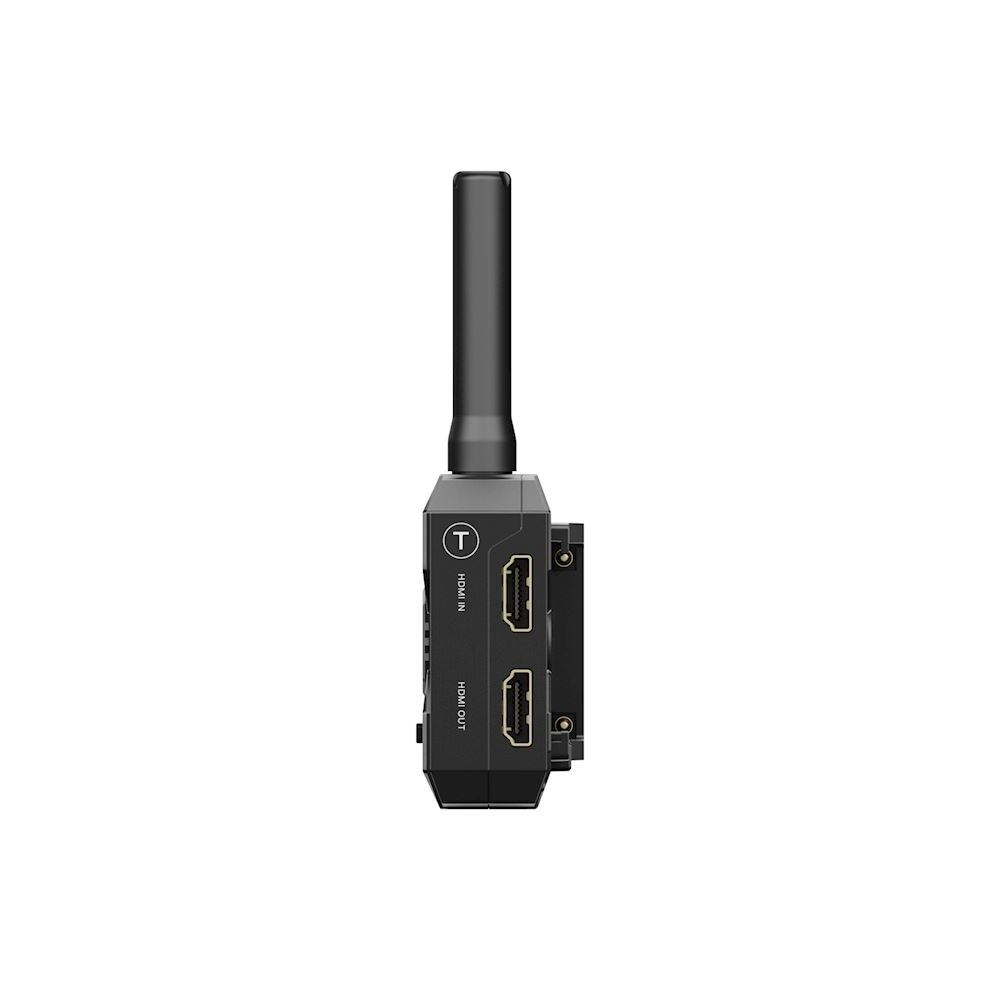

TX má plnohodnotný vstup HDMI a lokálny HDMI loop-out pre monitor na kamere. Tento káblový výstup nezvyšuje oneskorenie bezdrôtového prenosu. RX poskytuje výstup HDMI a samostatný dátový výstup USB-C pre UVC. Systém prenáša Full HD až do 60p a zvuk PCM; neprijíma 4K ani SDI.
Až štyri prijímacie zariadenia
Jeden TX môže obsluhovať celkovo najviac štyri prijímacie zariadenia. Kombinujte hardvérové prijímače RX s telefónmi alebo tabletmi v aplikácii Accsoon SEE pre iOS a Android: napríklad 1 RX + 3 mobilné zariadenia alebo 4 RX. Káblový monitor pripojený k RX nepridáva ďalší bezdrôtový slot. Táto sada obsahuje 1 vysielač TX a 1 prijímač RX; ďalšie prijímače a mobilné zariadenia sa kupujú samostatne.
Prenos obrazu do počítača bez prevodníka
1 · UVC: pripojte prijímač (RX) dátovým káblom USB-C k počítaču a obraz použite napríklad v programe OBS. Samostatná zachytávacia karta nie je potrebná. 2 · RTMP: živé vysielanie cez aplikáciu Accsoon SEE využíva telefón alebo tablet a ich pripojenie k internetu. Samotné zariadenie HE neposiela RTMP priamo na internet. Podpora cieľovej služby závisí od aplikácie a aktuálnych podmienok danej platformy; káble a počítač nie sú súčasťou balenia.
Nástroje aplikácie Accsoon SEE
Mobilný príjem dopĺňa kontrola expozície, farieb, kompozície a ostrosti, nahrávanie aj živé vysielanie v aplikácii Accsoon SEE. Číslovaná legenda zodpovedá ikonám výrobcu. Snímka rozhrania ilustruje aplikáciu; prenos CineView HE zostáva v rozlíšení Full HD.
Čiernobiely náhľad
Histogram
LUT
Zrkadlenie
Zebra
Falošné farby
Prekrývanie obrazu
Vlnová forma
Vektorskop
Zvuk
Značky
Zaostrenie
RGB
Snímky obrazovky
Mriežky
Korekcia zobrazenia
Napájanie podľa vášho zariadenia

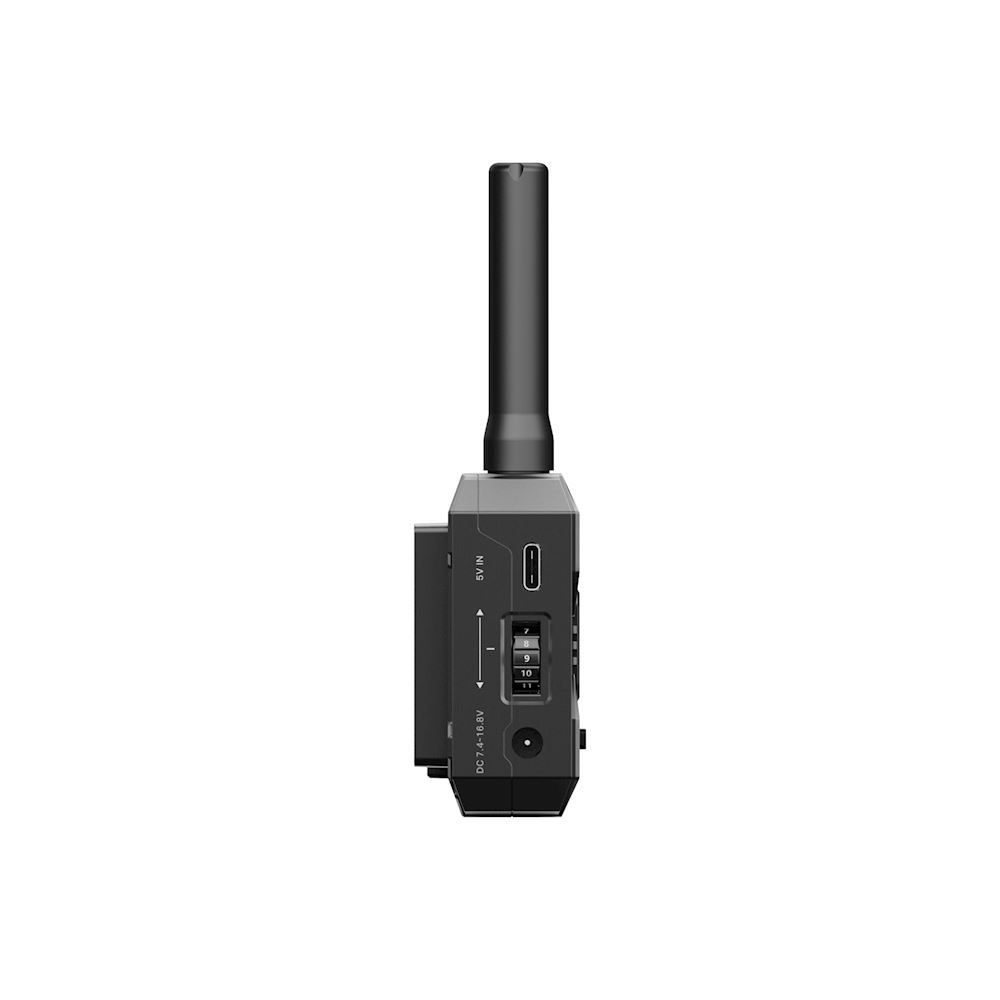

Každú jednotku je možné napájať batériou NP-F550/750/970, cez DC 7,4–16,8 V alebo cez USB-C 5 V zo zdroja s minimálnym prúdom 2 A. DC konektor má rozmery 5,5 × 2,1 mm s kladným stredom. RX má dátový výstup UVC oddelený od napájacieho USB-C. Batérie, napájacie zdroje a napájacie káble sa kupujú samostatne; USB-C tu neslúži ako nabíjačka NP-F.
Sada pre kameru a jeden monitor
Štandardné balenie 1TX + 1RX obsahuje vysielač, prijímač, deväť antén, dva adaptéry do cold shoe a návod. Osem antén sa osadí na obe jednotky, deviata je náhradná. Vyberte si vlastné HDMI káble, napájanie a prípadný dátový kábel USB-C podľa zostavy. Toto schéma neopisuje balenie samostatného TX, RX ani zostavy 1T4R.

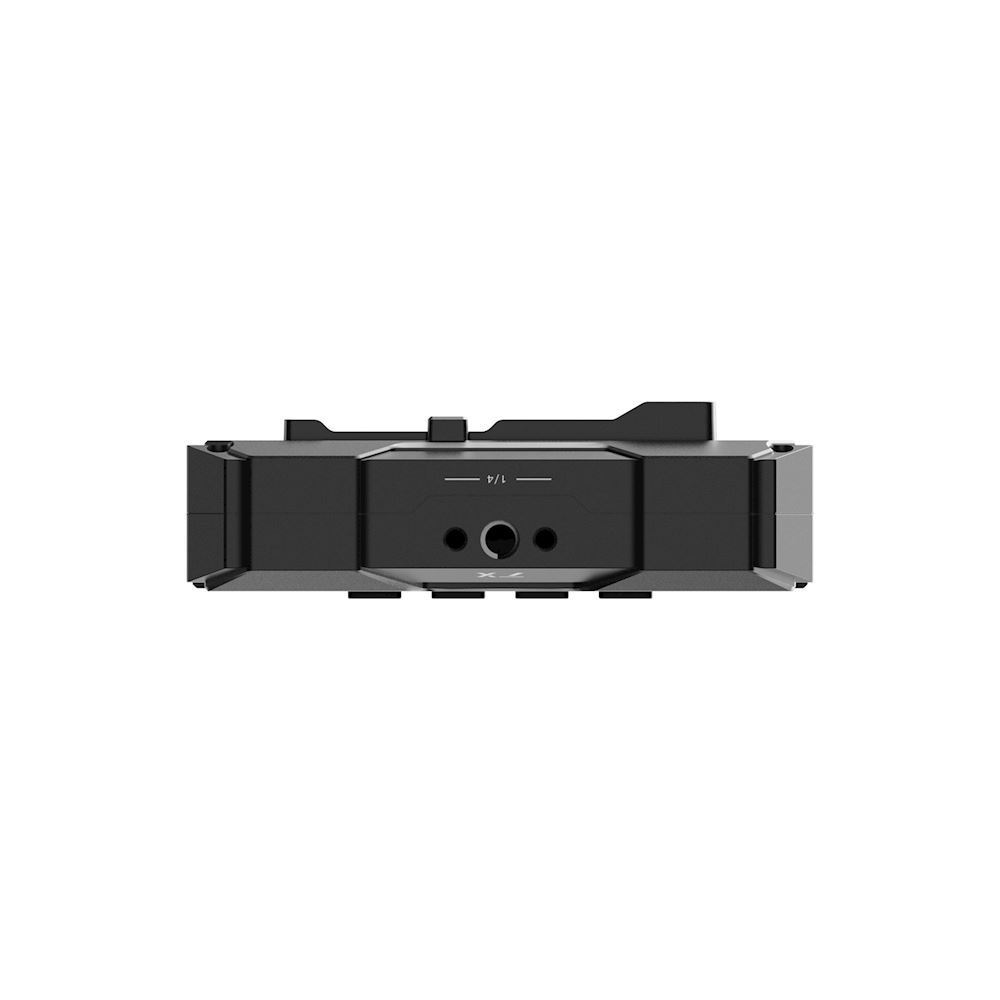

Po zapnutí TX automaticky vyberie prenosový kanál. Jednotky spárujete otočným voličom skupín 0–F; režimy HQ, NOM a SPD umožňujú zvoliť dôraz na obraz alebo rýchlosť. Hliníkové telo bez ventilátora nepridáva hluk ventilátora na pľaci. Každá jednotka má 1,3″ OLED displej, hmotnosť uvádzanú výrobcom 200 g a závit 1/4″-20. Pred pripojením ďalších modelov overte presnú kompatibilitu a verziu firmvéru; označenie HE/SE neznamená univerzálnu kompatibilitu so všetkými zariadeniami Accsoon.
OBSAH BALENIA
Vysielač Accsoon CineView HE TX ×1
Prijímač Accsoon CineView HE RX ×1
Anténa ×9
Adaptér do cold shoe ×2
Návod na použitie ×1
ŠPECIFIKÁCIE
Pásma: 2,4 GHz + 5 GHz
Maximálne rozlíšenie: 1920 × 1080, 60p
Dosah: Až 350 m; priama viditeľnosť, bez prekážok a rušenia
Oneskorenie: <60 ms; bez oneskorenia kamery
Prijímacie zariadenia: Najviac 4 celkom na jeden vysielač
Zvuk: PCM, 44,1/48 kHz, 16/24 bit
Displej jednotky: OLED 1,3″
Batéria: NP-F550 / NP-F750 / NP-F970
Napájanie DC: 7,4–16,8 V
DC konektor: 5,5 × 2,1 mm, zásuvka, kladný stred
Napájanie cez USB-C: 5 V; zdroj minimálne 2 A
Rozmery jednej jednotky: 105 × 66 × 32 mm, bez antén
