Accsoon Multi-Directional Cold Shoe Adapter

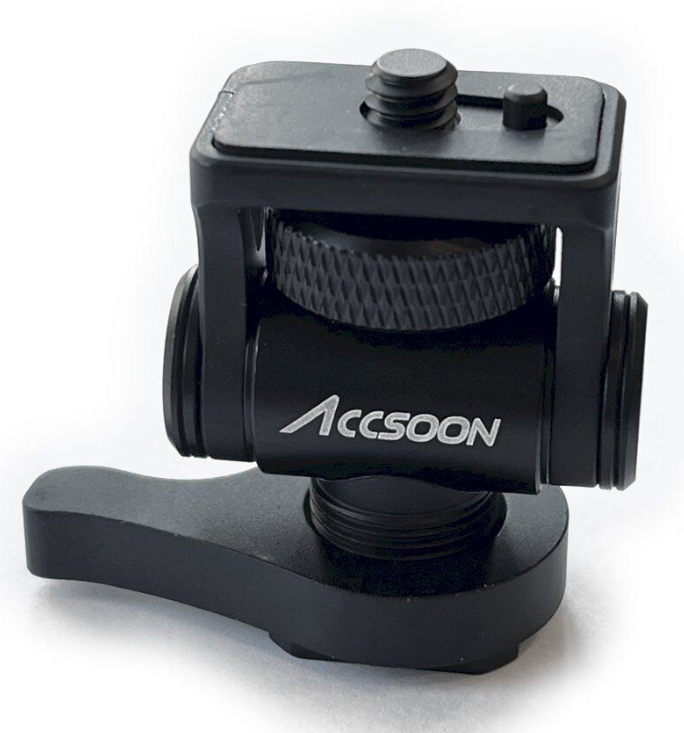

Viac smerový adaptér Accsoon Cold Shoe ACC-AA-01 slúži na upevnenie monitora, bezdrôtového prenosu videa alebo iného kompatibilného príslušenstva s montážnym závitom 1/4″-20 na päticu typu „cold shoe“ kamery, klietky alebo rigu. Hliníkový adaptér unesie až 2 kg a umožňuje naklonenie o 180° aj panoramatické otočenie o 360°, takže si obrazovku môžete nastaviť podľa polohy kamery a vášho miesta. Zaisťovacie koliesko, aretačné kolíky a protisklzová podložka pomáhajú udržať spoj pevný; priloženým imbusovým kľúčom ho môžete dotiahnuť. Kompaktné telo váži 43 g a jeho základňa má tiež závitový otvor 1/4″. Výrobca uvádza kompatibilitu so sériami CineView HE, SE, 2 SDI a Nano, prevodníkmi SeeMo, SeeMo Pro a SeeMo 4K, ako aj s rámom PowerCage Mini. Balenie obsahuje adaptér a imbusový kľúč; kamera a ostatné zobrazené zariadenia sa dodávajú samostatne.

Accsoon ACC-AA-01

MONITOR V POTREBNOM UHLE

Kompaktný hliníkový adaptér pre príslušenstvo do 2 kg. Upevnenie typu cold shoe a skrutka 1/4″-20 umožňujú pripojenie kompatibilných zariadení k kamere, klietke alebo rigu.

2 kg180° / 360°1/4″-20

Zväčšiť obrázok

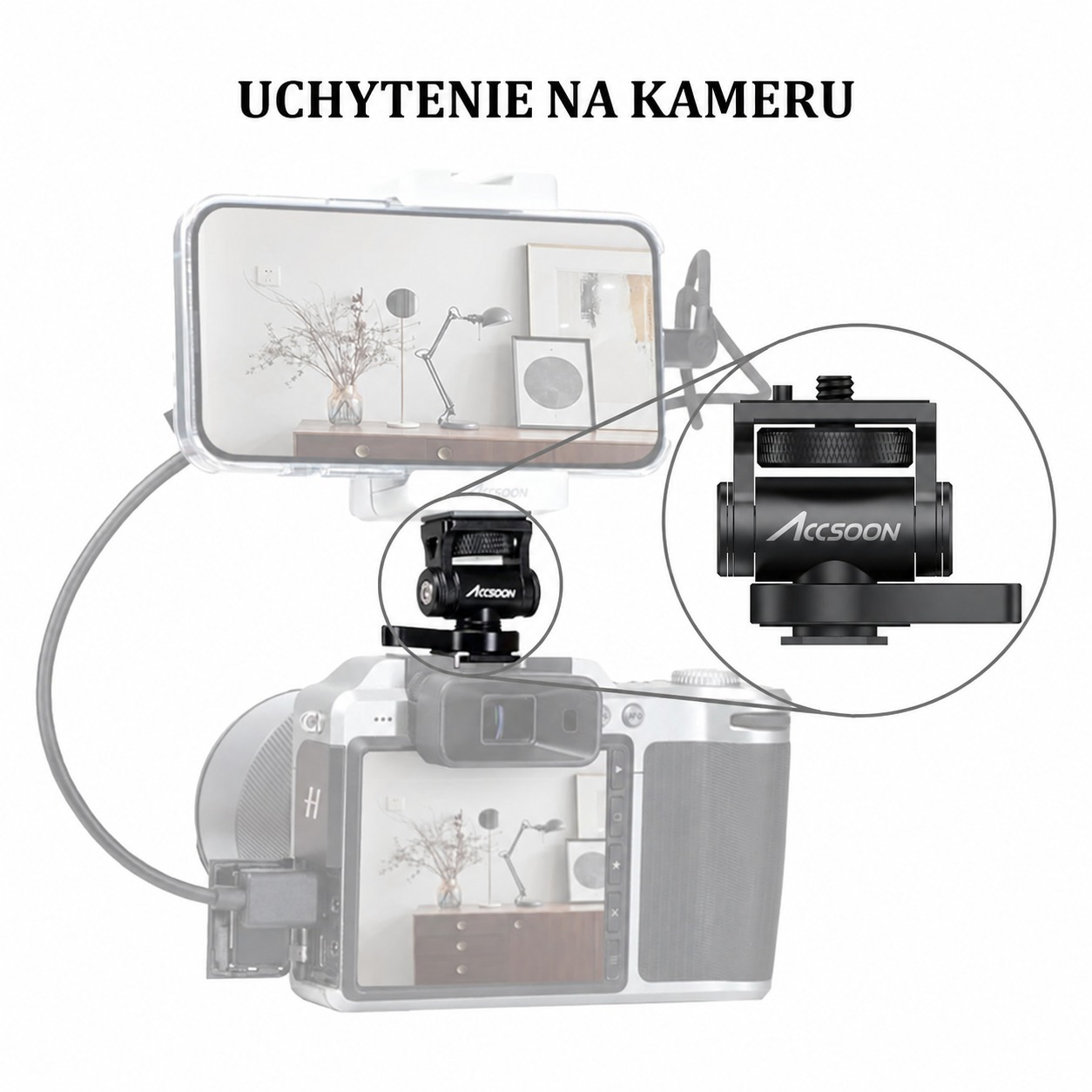

PRÍSLUŠENSTVO NA KAMERE

Uchytenie typu „cold shoe“ spája adaptér s príslušným uchytením na kamere, klietke alebo rigu. Horná skrutka 1/4″-20 je určená pre kompatibilný monitor alebo iné príslušenstvo s hmotnosťou do 2 kg. Obrázok výrobcu znázorňuje montáž v zostave s telefónom a prevodníkom; tieto zariadenia nie sú súčasťou balenia.

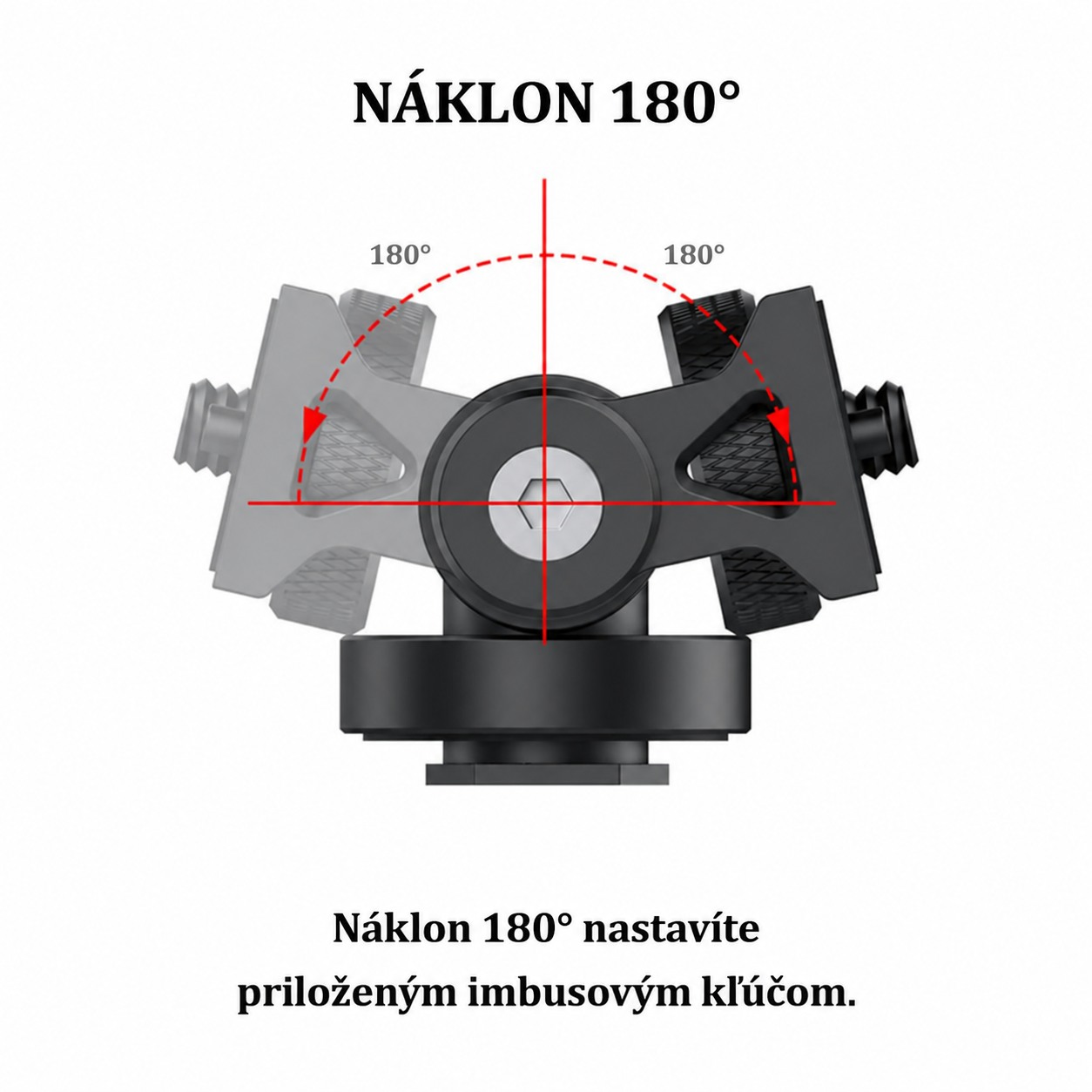

NASTAVTE UHOL OBRAZOVKY

Rozsah naklonenia 180° a panoramatické otočenie o 360° pomáhajú prispôsobiť polohu monitora záberu aj miestu, odkiaľ kameru ovládate. Pred natáčaním zvoľte uhol, zaistite upevnenie a skontrolujte vedenie káblov tak, aby neobmedzovali pohyb zostavy.

Zväčšiť obrázok

Zväčšiť obrázok

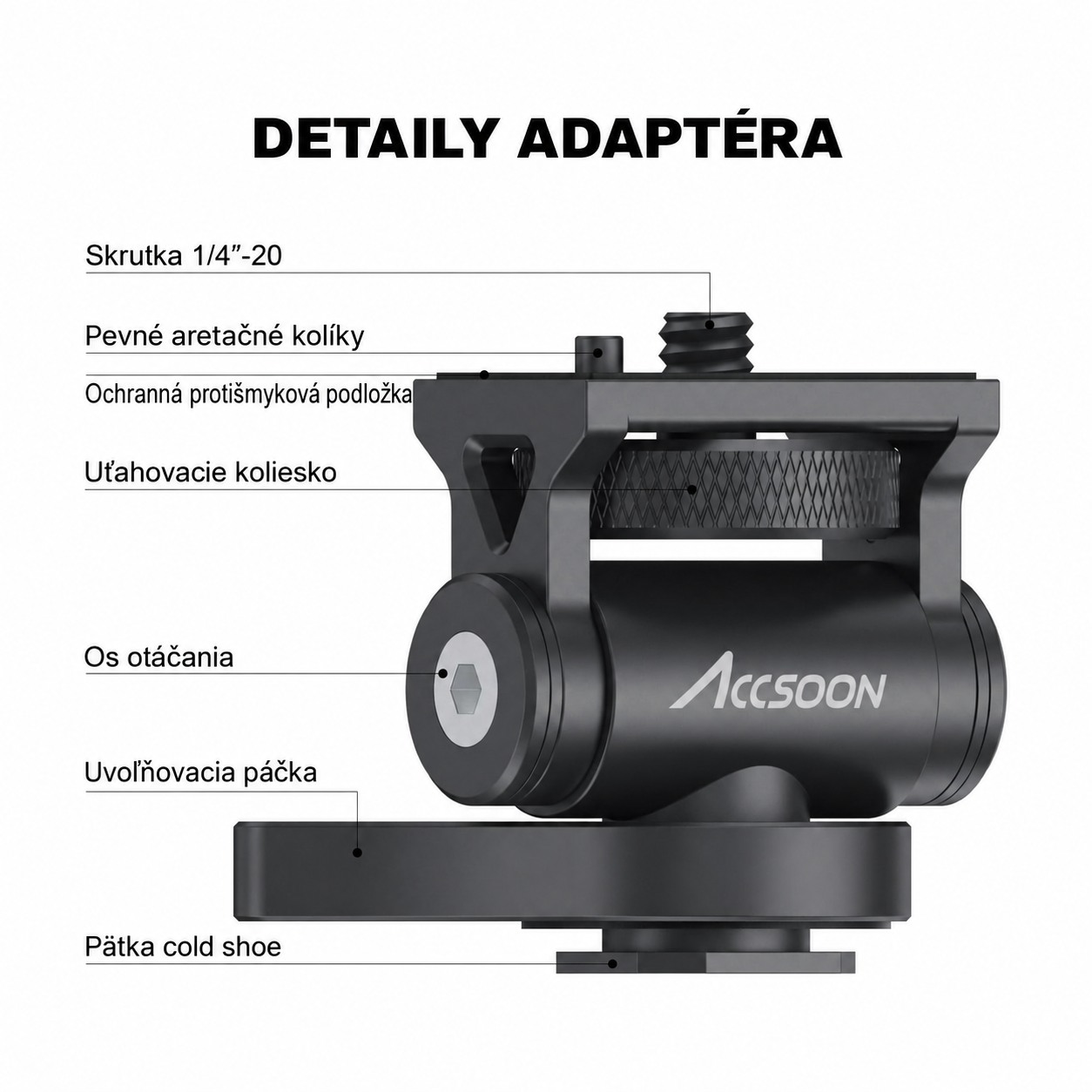

OVLÁDANIE A MONTÁŽNE BODY

Schéma znázorňuje skrutku 1/4″-20, aretačné kolíky, ochrannú protisklzovú podložku, utahovacie koliesko, os otáčania, uvoľňovaciu páčku a pätku typu „cold shoe“. Jednotlivé prvky vám pomôžu rozpoznať montážne rozhranie a správne nastaviť adaptér v zostave.

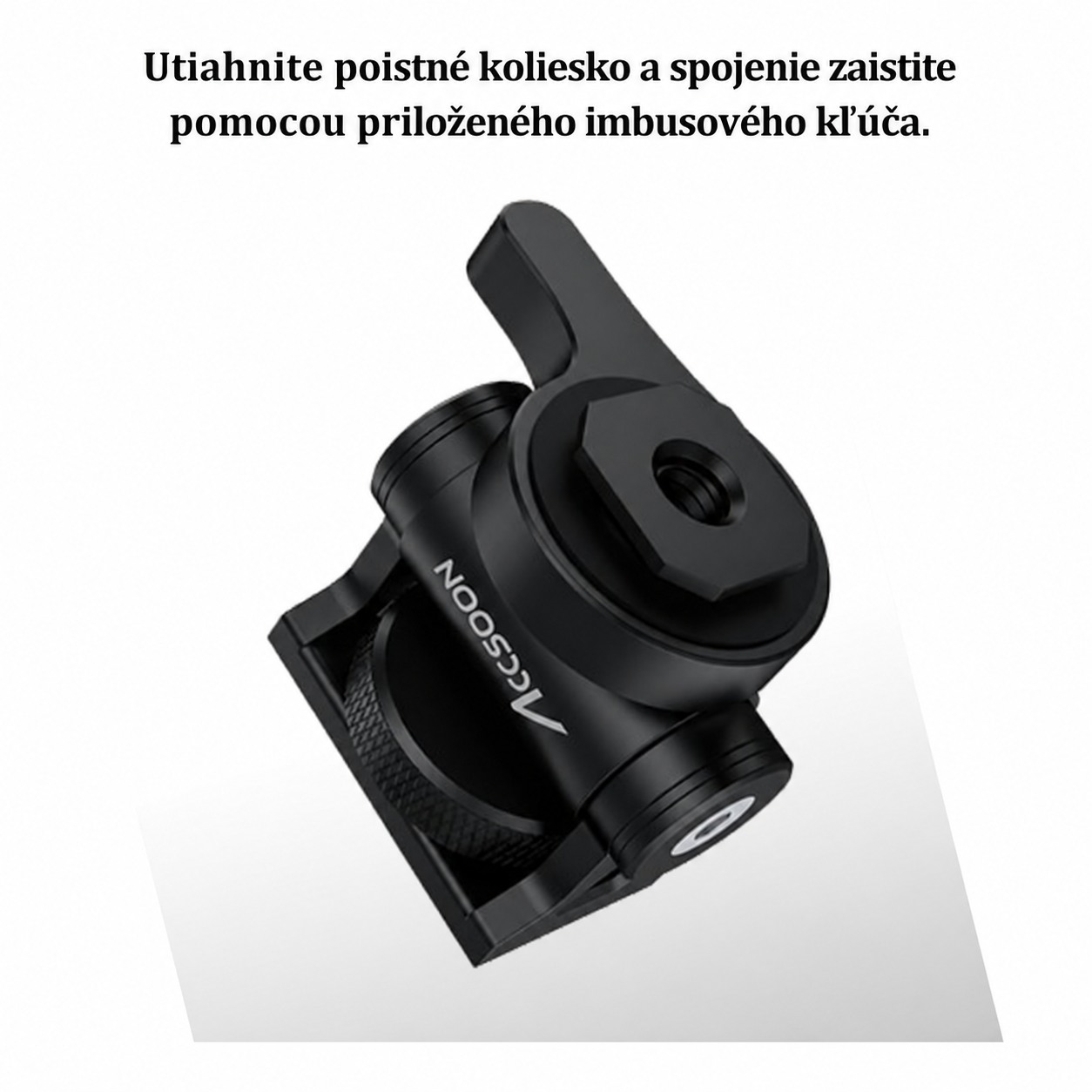

PEVNÉ ZAISTENIE SPOJA

Po nasadení príslušenstva dotiahnite poistné koliesko. Priložený imbusový kľúč umožňuje spoj ešte viac dotiahnuť. Hliníková konštrukcia má nosnosť 2 kg; tento limit platí pre pripojené príslušenstvo, nie pre celú kamerovú zostavu.

Zväčšiť obrázok

Zväčšiť obrázok

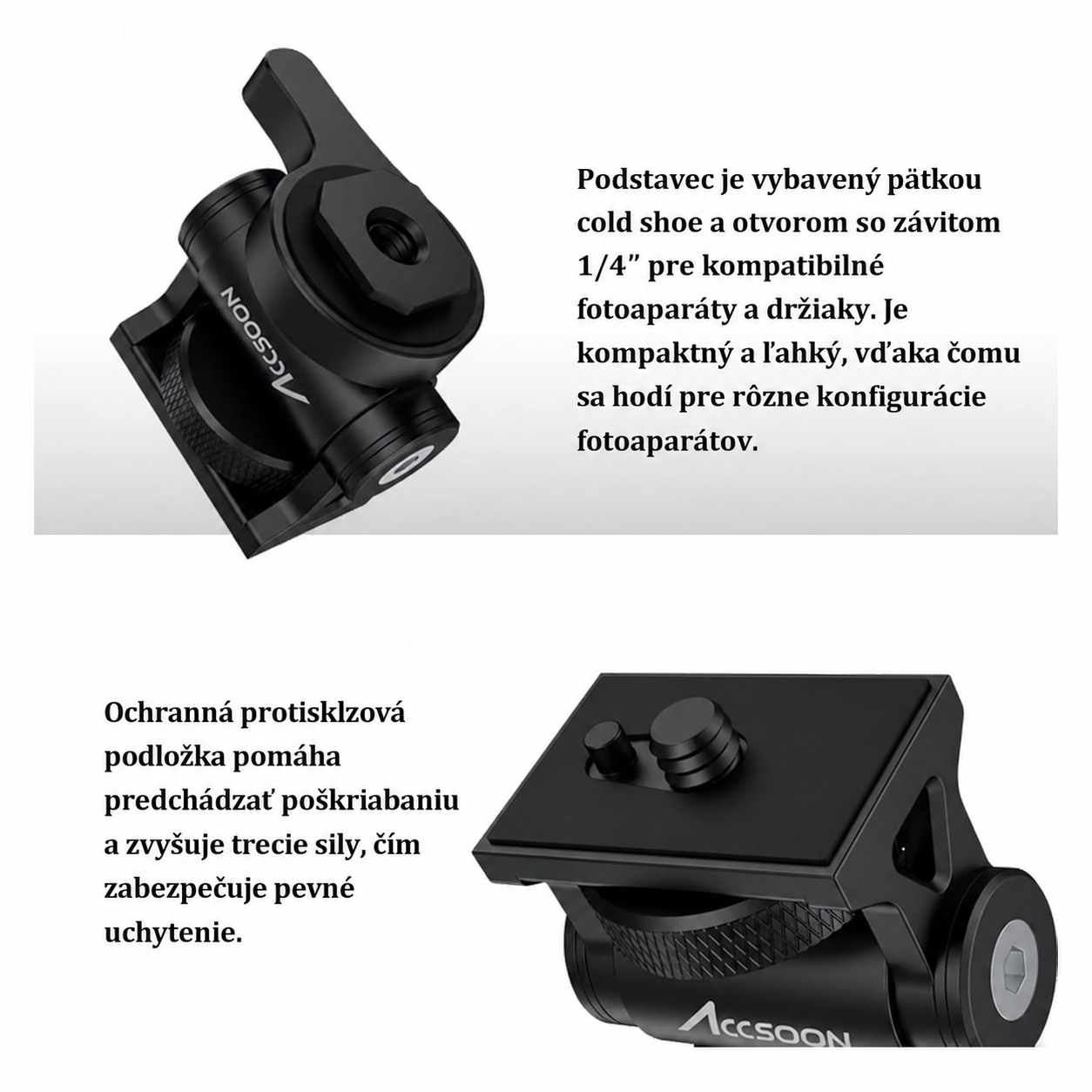

COLD SHOE A ZÁVIT 1/4″

Základňa kombinuje cold shoe s otvorom so závitom 1/4″ pre kompatibilné montážne diely. Protiskluzová podložka pomáha chrániť kontaktnú plochu pred poškriabaním a zvyšuje trenie v spoji. Telo s rozmermi 34,5 × 19 × 40 mm a hmotnosťou 43 g sa ľahko začlení do kompaktného rigu.
