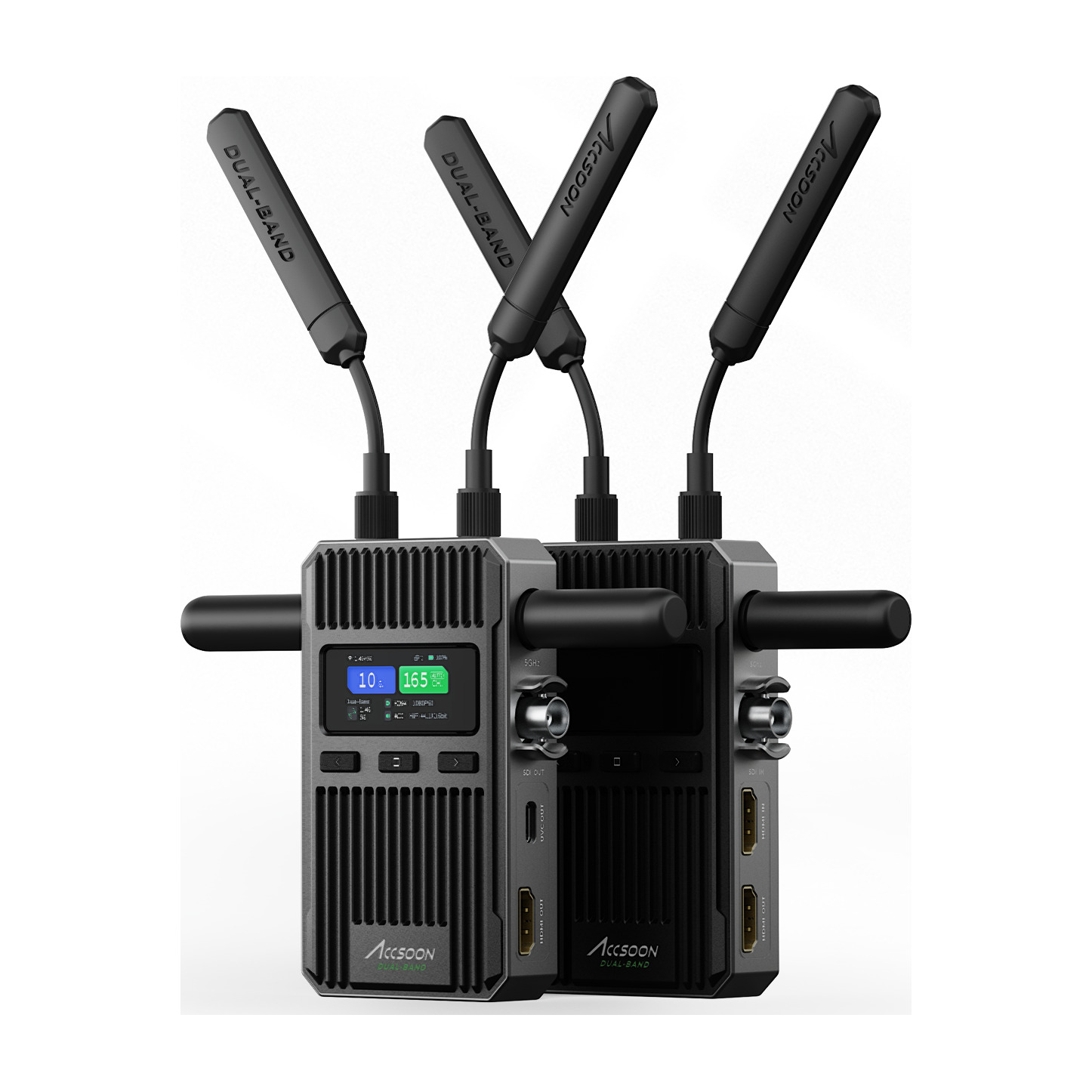

Accsoon CineView 2 SDI set

Accsoon CineView 2 SDI 1TX + 1RX je bezdrôtová monitorovacia súprava určená pre kamerové tímy, režisérov a mobilné náhľady. Spojenie prenáša Full HD až do 60p s kodekom H.264 súčasne v pásmach 2,4 a 5 GHz, s latenciou systému pod 50 ms bez započítania kamery a dosahom až 450 m pri priamej viditeľnosti bez prekážok a rušenia. Súprava obsahuje jeden vysielač a jeden prijímač pre vzdialené Full HD sledovanie cez SDI, HDMI alebo USB-C UVC. Jeden vysielač (TX) obsluhuje celkovo maximálne štyri bezdrôtové prijímacie zariadenia. Každá jednotka má hliníkové telo bez ventilátora, farebný 1,47″ LCD displej a napájanie z batérií NP-F, cez DC 7,4–16,8 V alebo USB-C 5 V / 3 A. Vysielač prijíma signál DCI/UHD HDMI 4K60 s lokálnym HDMI loop-outom; bezdrôtový prenos zostáva v rozlíšení Full HD. Prijímač (RX) disponuje výstupmi HDMI, SDI a samostatným obrazovým výstupom USB-C UVC pre počítač. Batérie, káble a monitorovacie zariadenia sa zakúpené samostatne.

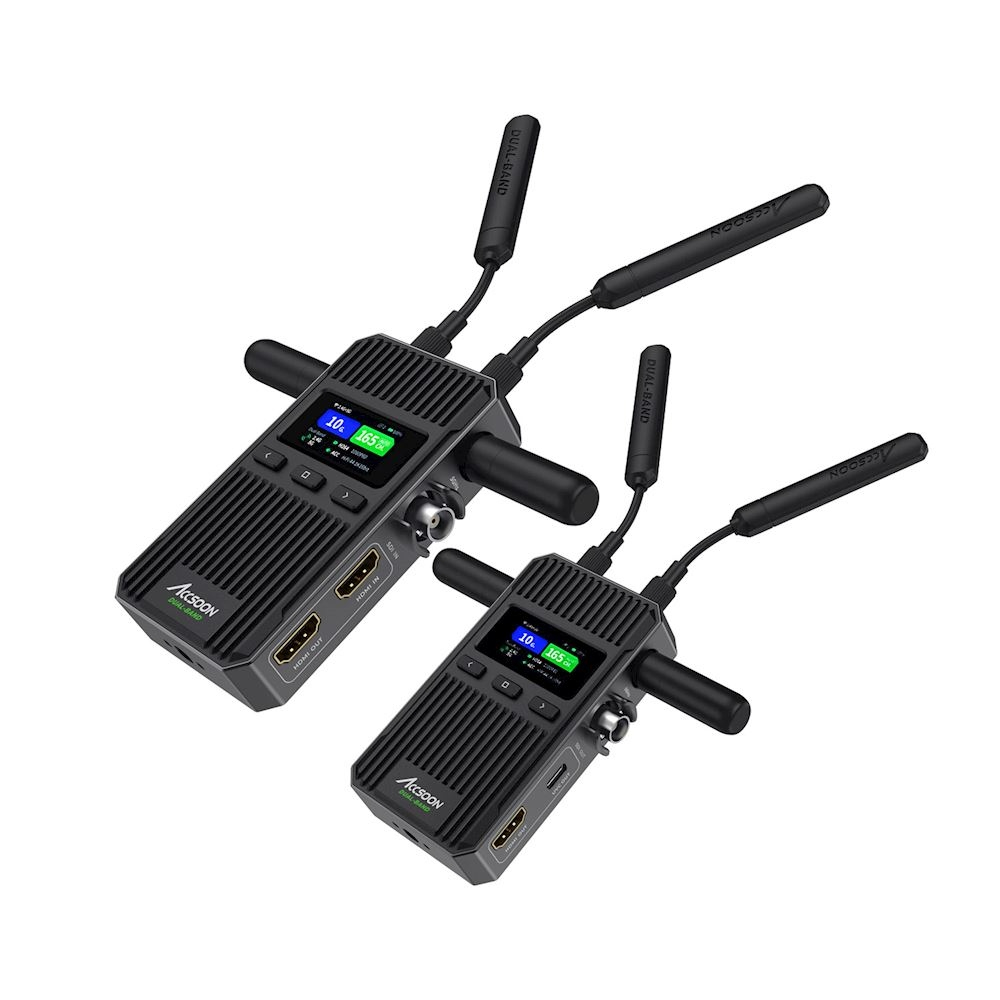

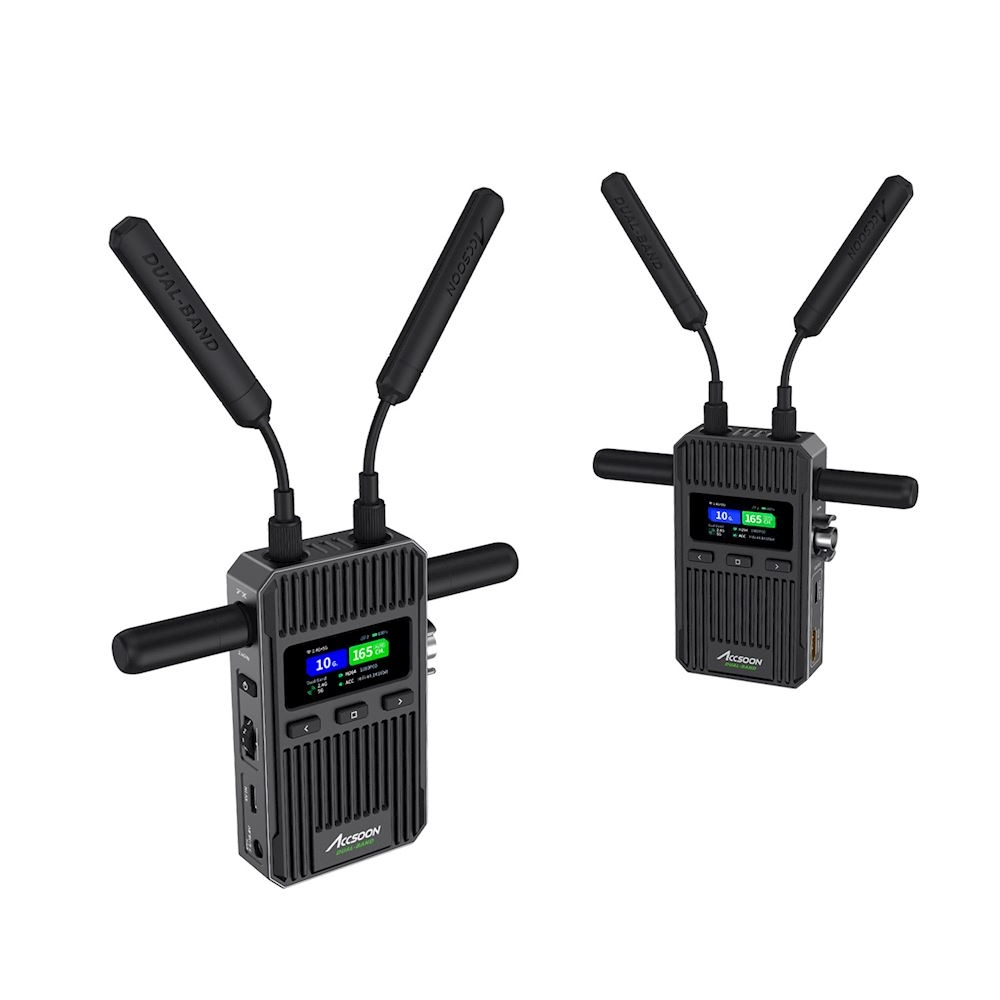

ACCSOON CINEVIEW 2 SDI · 1TX + 1RX

Bezdrôtový obraz pre štáb

Súprava obsahuje jeden vysielač a jeden prijímač pre vzdialený náhľad v rozlíšení Full HD cez SDI, HDMI alebo USB-C UVC.

Full HD 60p450 m<50 ms

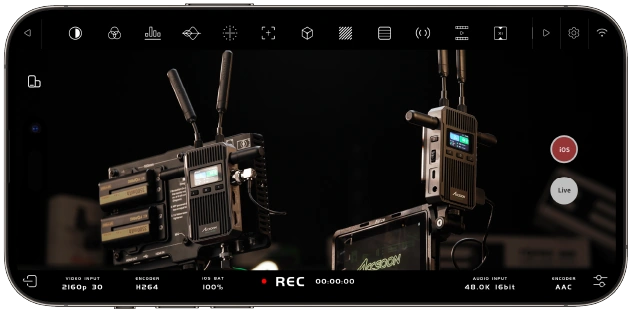

Náhľad na strane kamery

Fotografia v aplikácii výrobcu ukazuje presný kamerový vysielač CineView 2 SDI a náhľad na mobilnom zariadení. Výstup SDI alebo HDMI z kamery pripojíte k TX. Telefón prijíma signál priamo v aplikácii Accsoon SEE, kompatibilný hardvérový prijímač RX zásobuje vzdialený monitor. Kamera, mobilné zariadenie a monitory nie sú súčasťou balenia.

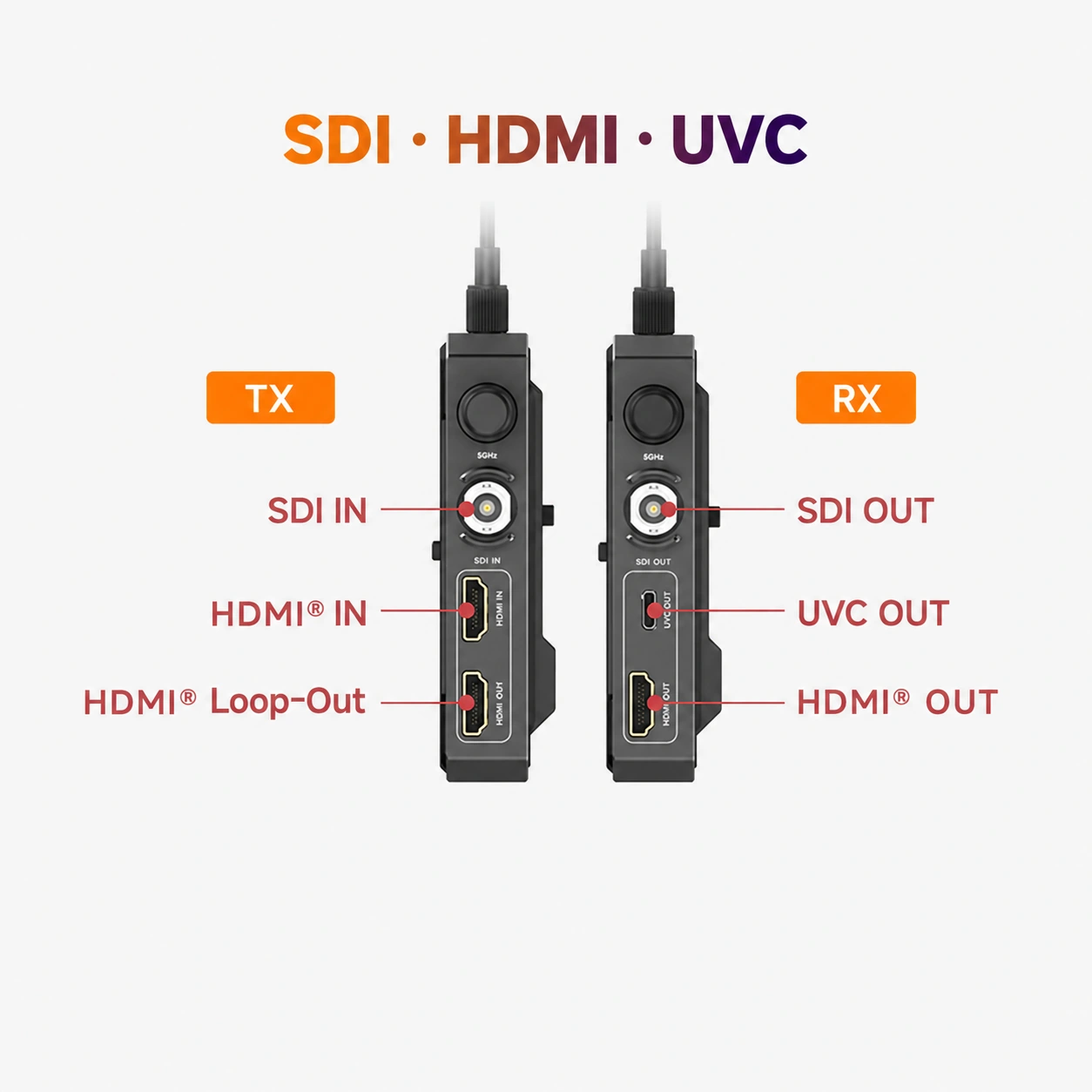

4K lokálne, Full HD bezdrôtovo

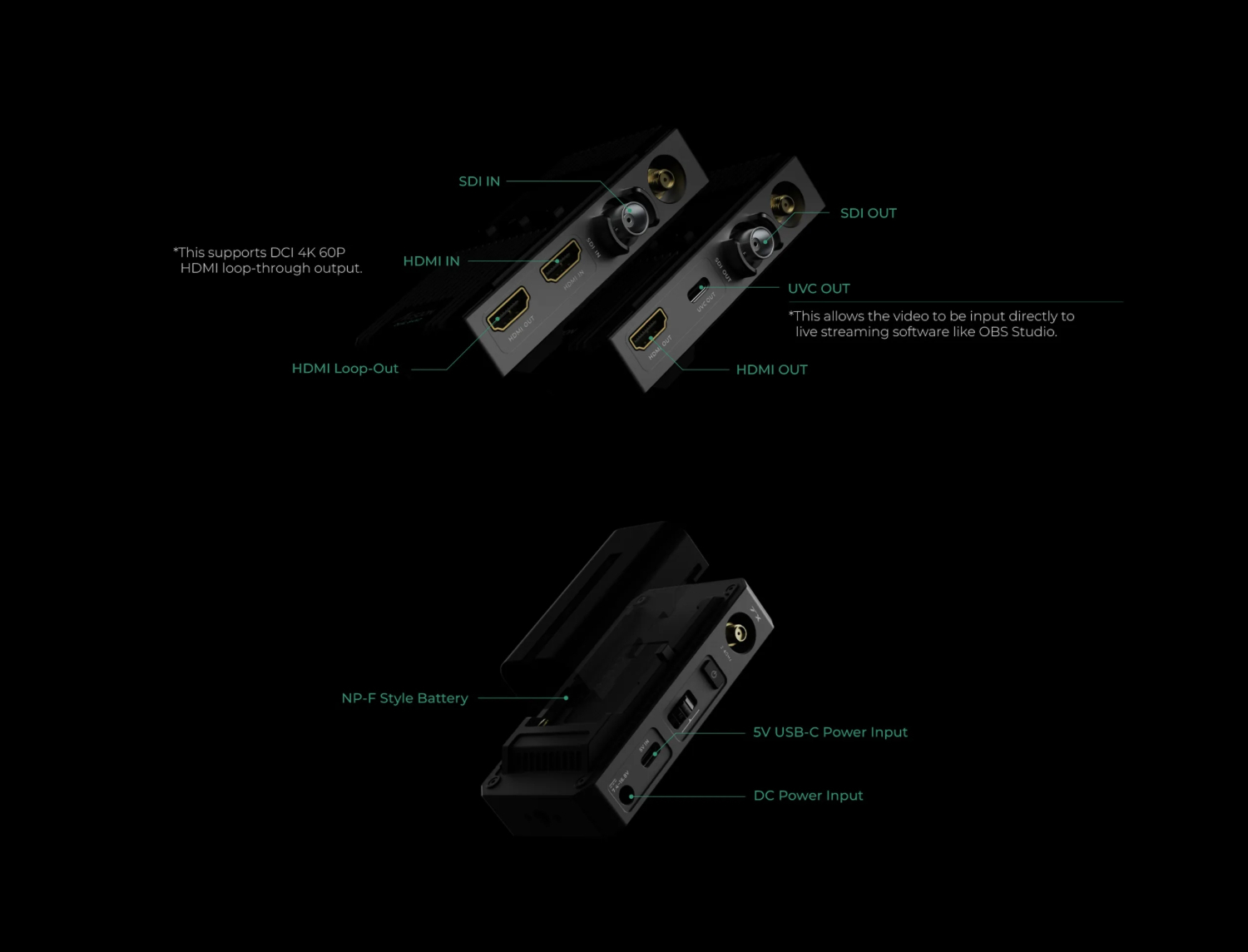

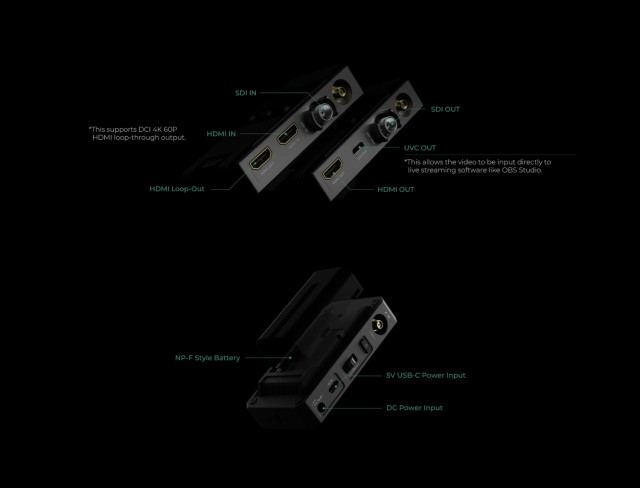

TX prijíma signály SDI a HDMI a poskytuje lokálny HDMI loop-out. HDMI vstup aj lokálna slučka podporujú DCI/UHD 4K až 60p, bezdrôtový prenos a výstupy RX však zostávajú v rozlíšení Full HD až 60p. TX prijíma 3G-SDI úrovne A/B; RX vysiela cez SDI úrovne A, HDMI a USB-C UVC. Schéma oddeľuje vstupy TX vľavo od výstupov RX vpravo. Toto balenie obsahuje obe jednotky.

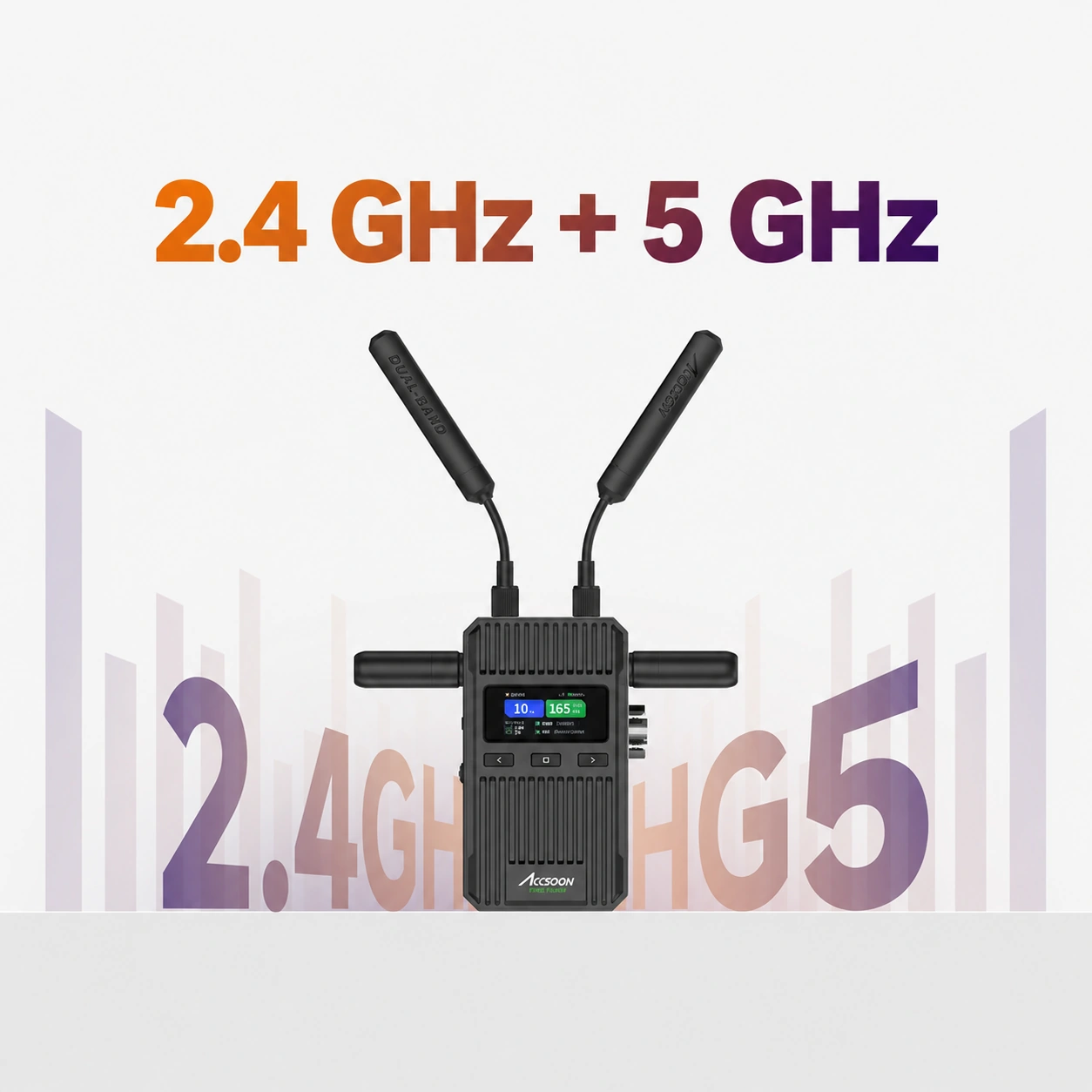

Dve frekvenčné pásma súčasne

CineView 2 SDI vysiela obraz súčasne v pásmach 2,4 a 5 GHz. Prijímač využíva oba dátové toky na odolnejší prenos. Dve dlhšie horné a dve kratšie bočné antény sú súčasťou novej konštrukcie tejto generácie. Rušenie ani prekážky tým však nezmiznú; pre spoľahlivý náhľad stále potrebujete vhodné umiestnenie jednotiek.

Dosah pre pohyb kamery

Výrobca uvádza dosah až 450 m pri priamej viditeľnosti, bez prekážok a rušenia. Latencia systému je menej ako 50 ms bez započítania latencie kamery. Steny, rádiový prevádzka a poloha prijímača môžu skutočný dosah znížiť. Ilustrácia znázorňuje deklarovaný dosah, nie zaručené spojenie v akomkoľvek prostredí.

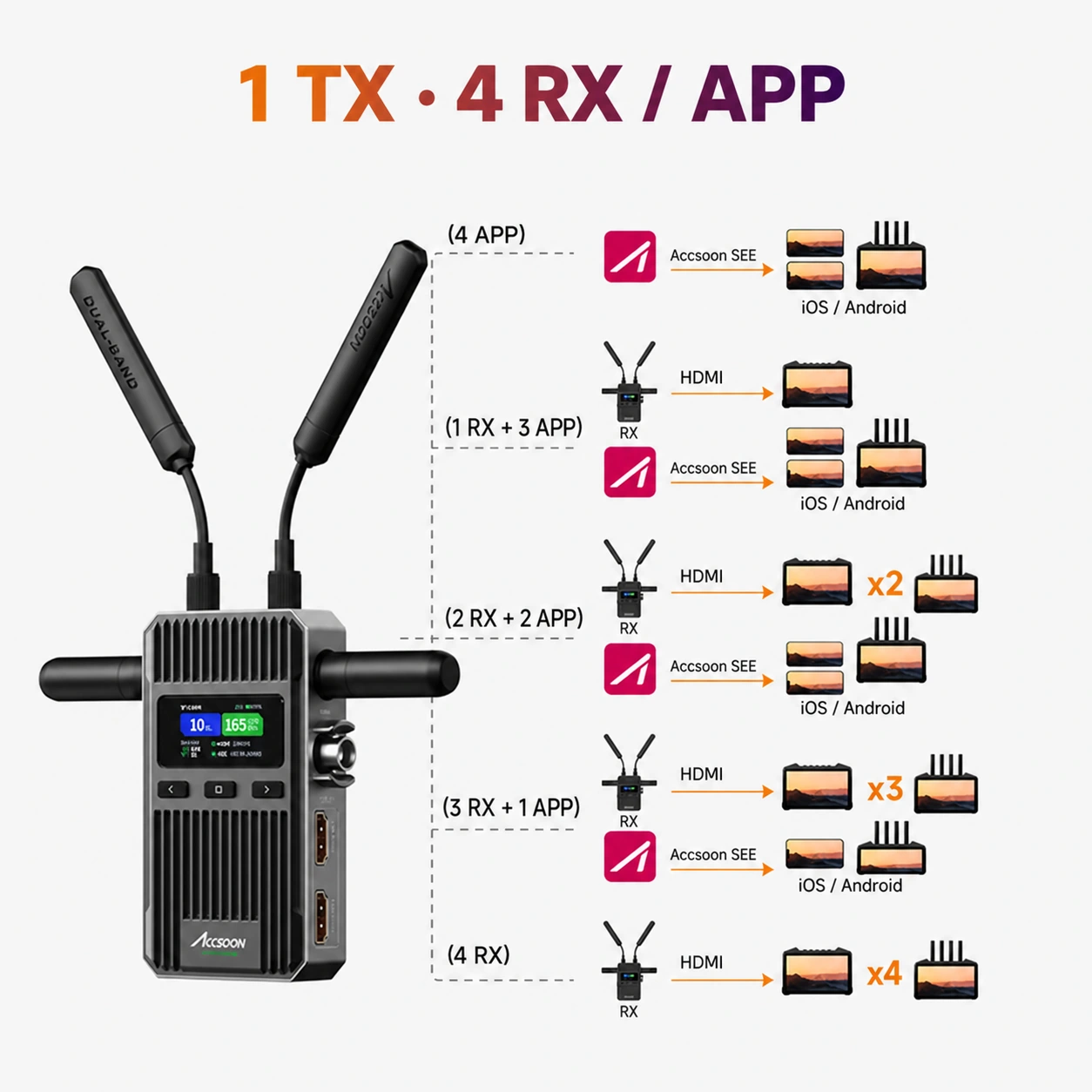

Jeden vysielač, štyri zariadenia

Jeden vysielač (TX) obsluhuje celkovo najviac štyri bezdrôtové prijímacie zariadenia: kompatibilné prijímače (RX) alebo telefóny/tablety s aplikáciou Accsoon SEE. Päť riadkov schémy predstavuje alternatívne kombinácie, nie päť súčasných pripojení. Káblový monitor pripojený k prijímaču (RX) ani lokálny HDMI monitor pripojený k vysielaču (TX) nezaberajú ďalší bezdrôtový slot. Priložený prijímač (RX) zaberá jeden slot; tri zostávajú pre ďalšie zariadenia.

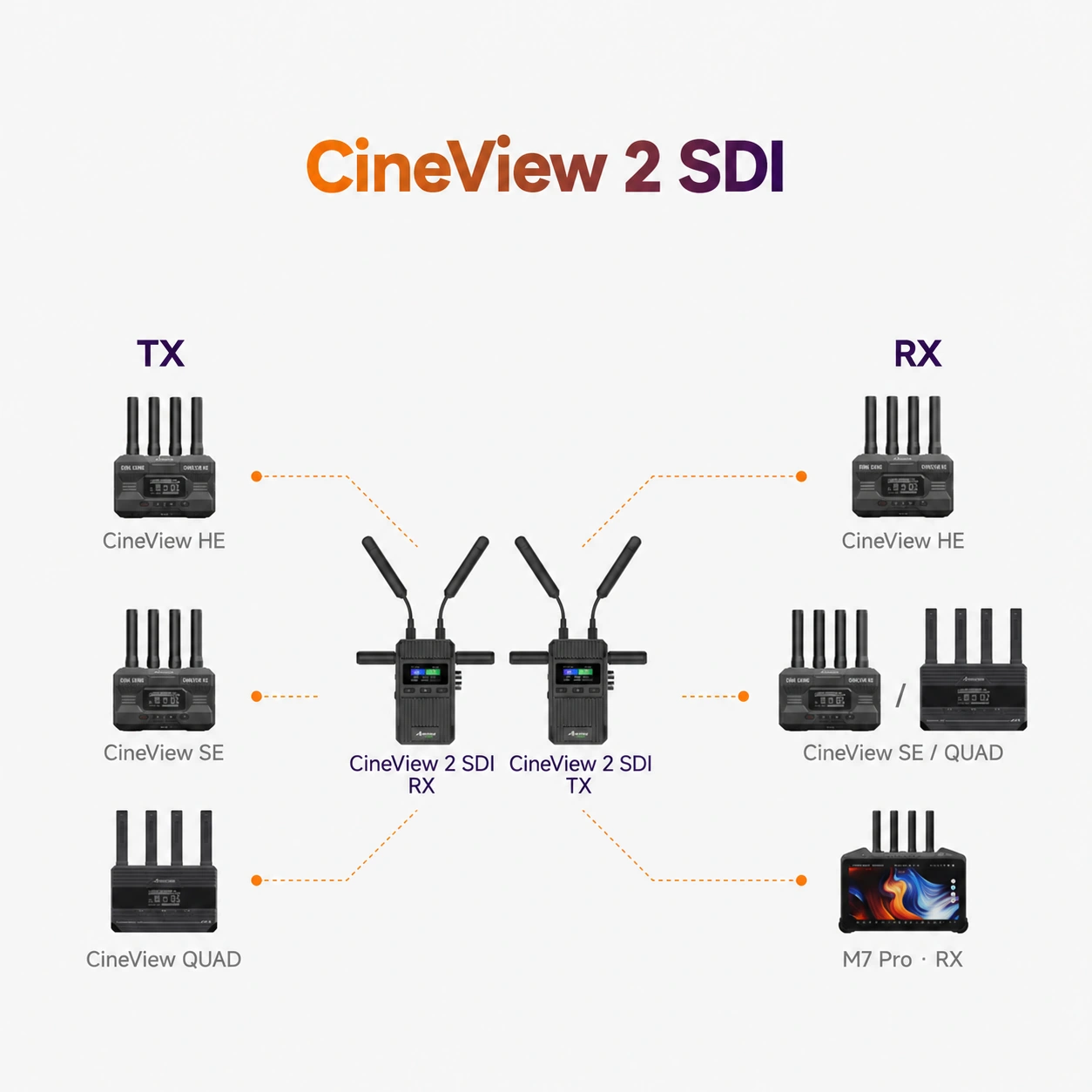

Rozšírenie súpravy CineView

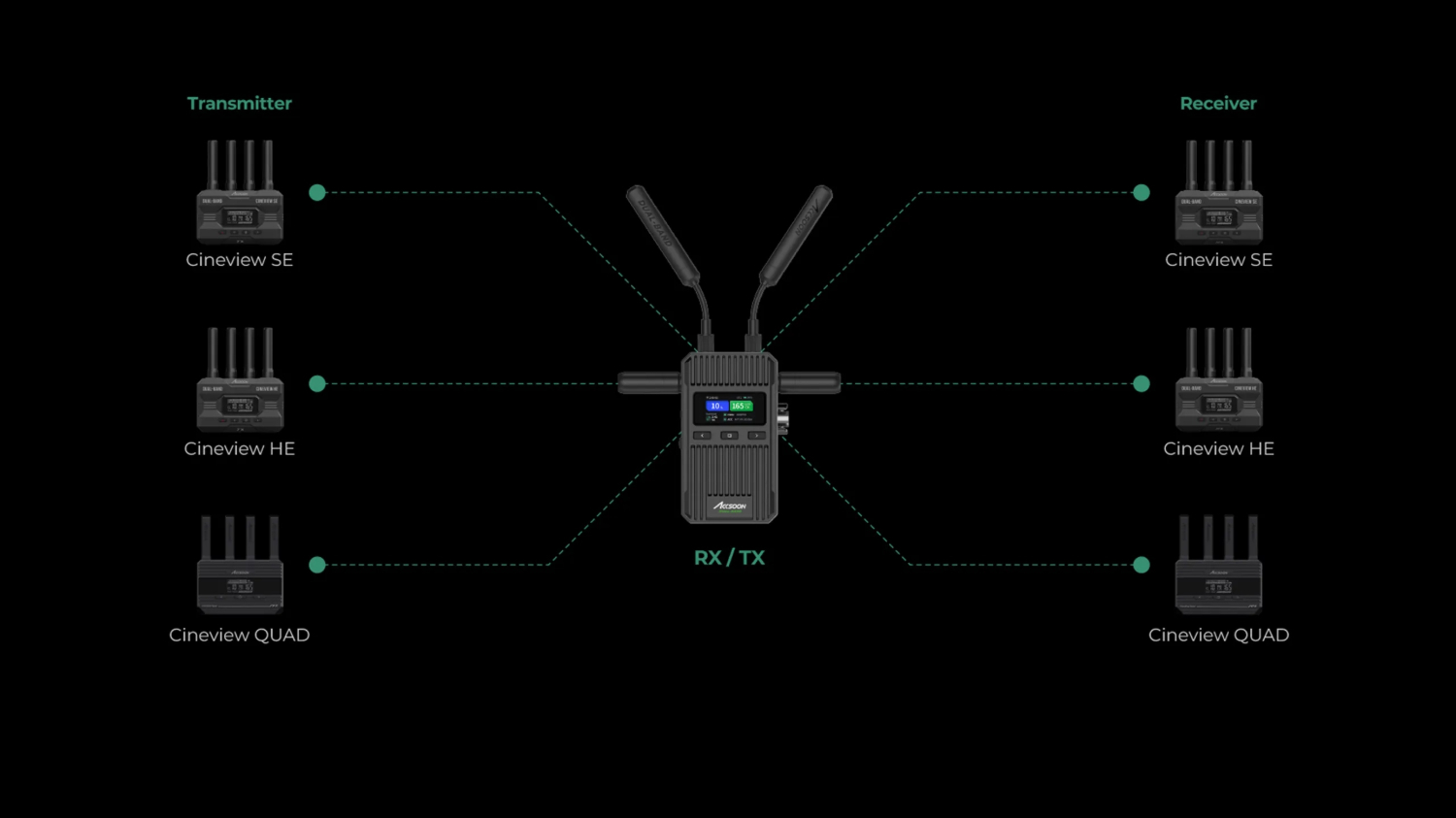

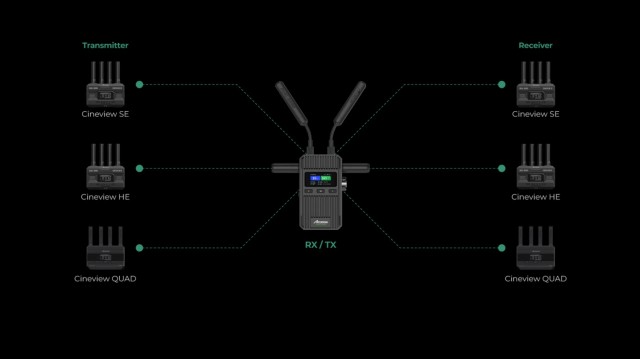

CineView 2 SDI je podľa výrobcu kompatibilný s modelmi CineView SE, HE a Quad. Jeho TX môže dodávať obraz aj na monitor CineView M7 Pro v režime RX. Schéma znázorňuje možné dvojice vysielača a prijímača; neznamená to, že všetky zobrazené zariadenia sú súčasťou balenia. Overte si úlohu TX/RX a spoločný podporovaný obrazový formát.

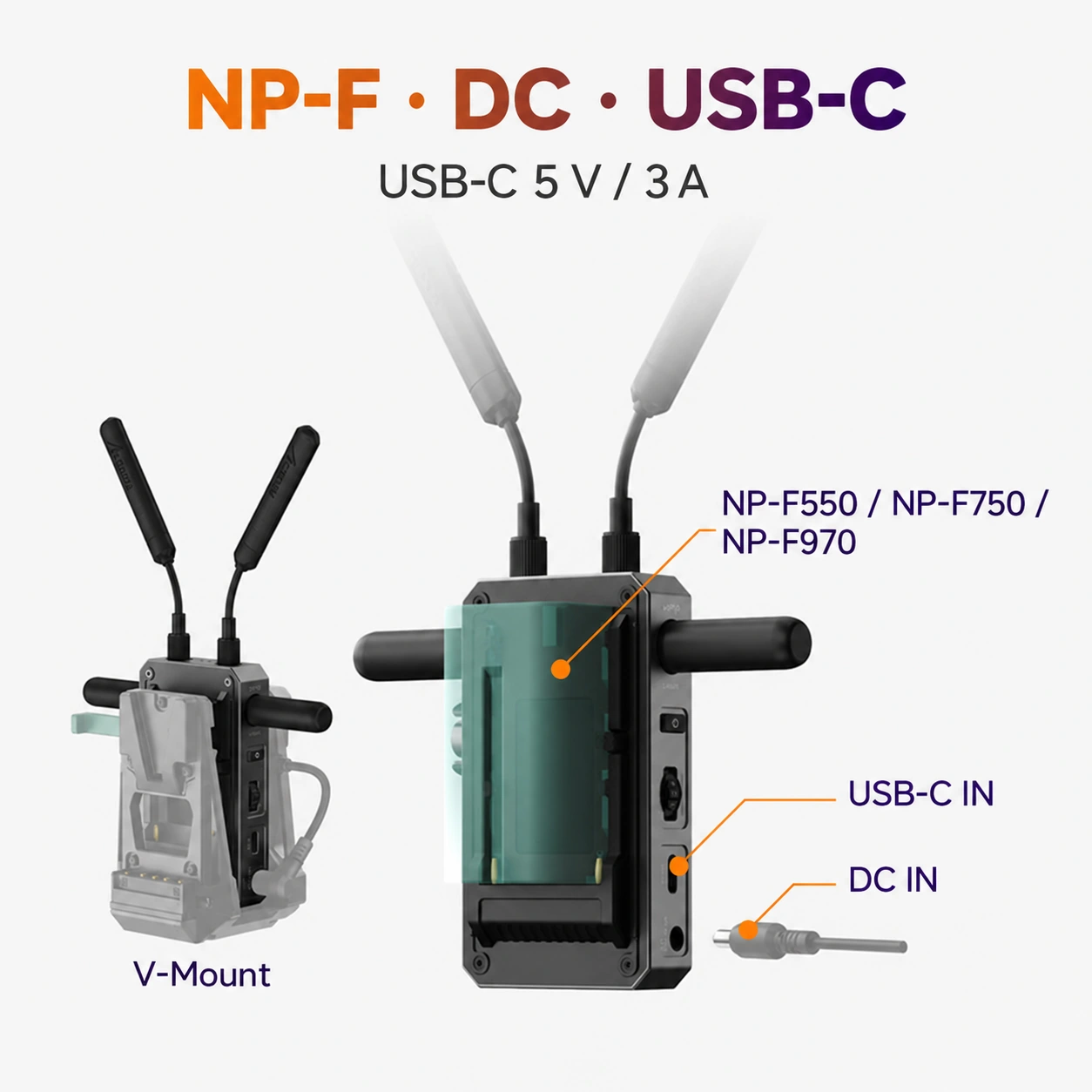

Tri možnosti napájania

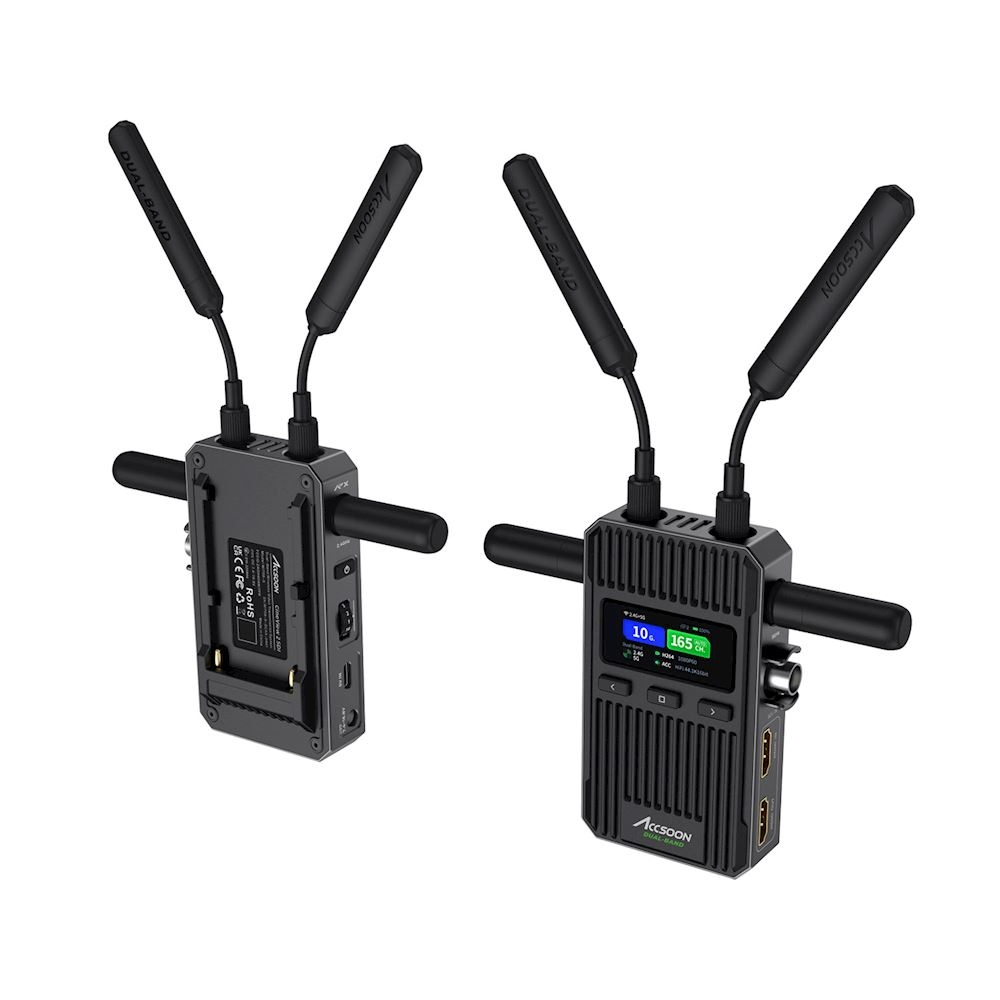

Každú jednotku napájate batériou NP-F550/750/970, cez DC 7,4–16,8 V alebo samostatný napájací vstup USB-C 5 V / 3 A podľa príručky v2.0. DC konektor 5,5 × 2,1 mm má kladný stred. Príkon TX je menej ako 6 W, RX menej ako 5 W. Zobrazené napájanie V-Mount vyžaduje samostatný adaptér; batérie, zdroje a káble sa kupujú samostatne.

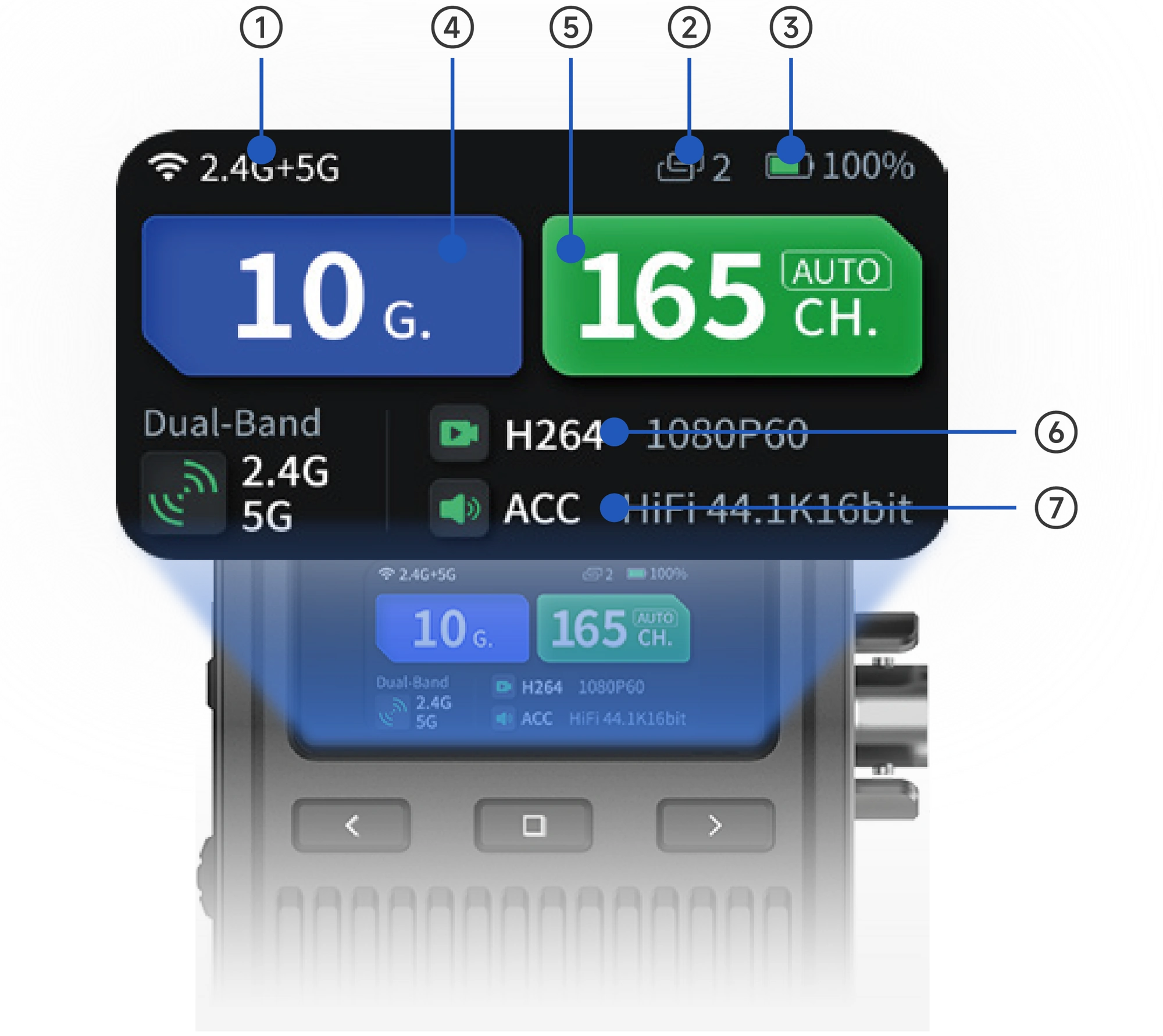

Stav pripojenia na displeji

Farebný 1,47″ LCD displej zobrazuje na očíslovanom schéme: 1 úroveň signálu, 2 počet pripojených zariadení, 3 stav batérie, 4 skupinu, 5 kanál, 6 formát obrazu a 7 zvuk. Na TX a RX nastavte rovnakú skupinu a po zmene ju potvrďte reštartom. TX v režime AUTO (A) pri spustení vyberie vhodný kanál; RX sleduje vysielač.

Režim podľa podmienok

Ponuka zariadenia používa režimy HQ, NOR a SPD. HQ uprednostňuje kvalitu obrazu, NOR vyváženú prevádzku a SPD rýchlosť. Voľbu prispôsobte podľa prostredia a požiadaviek na náhľad. Pre živé vysielanie z mobilnej aplikácie postupujte podľa návodu; ukážka nižšie zodpovedá skutočnému rozhraniu zariadenia.

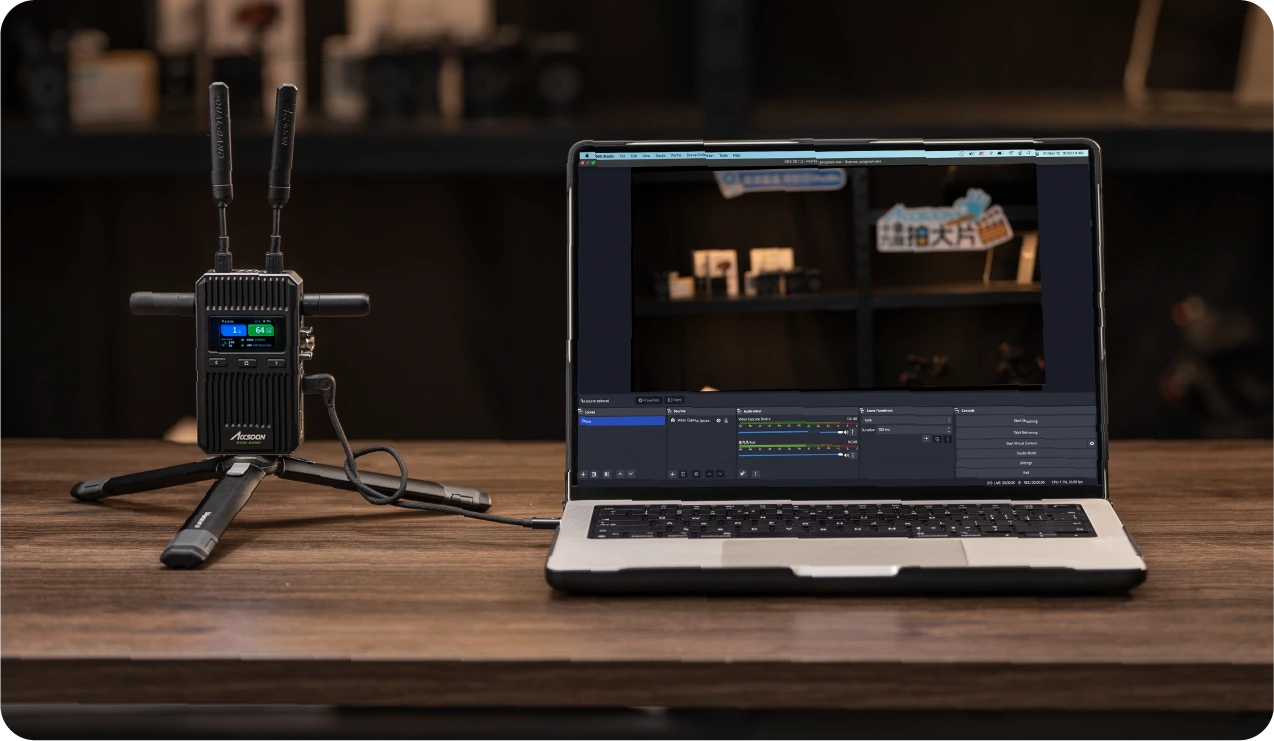

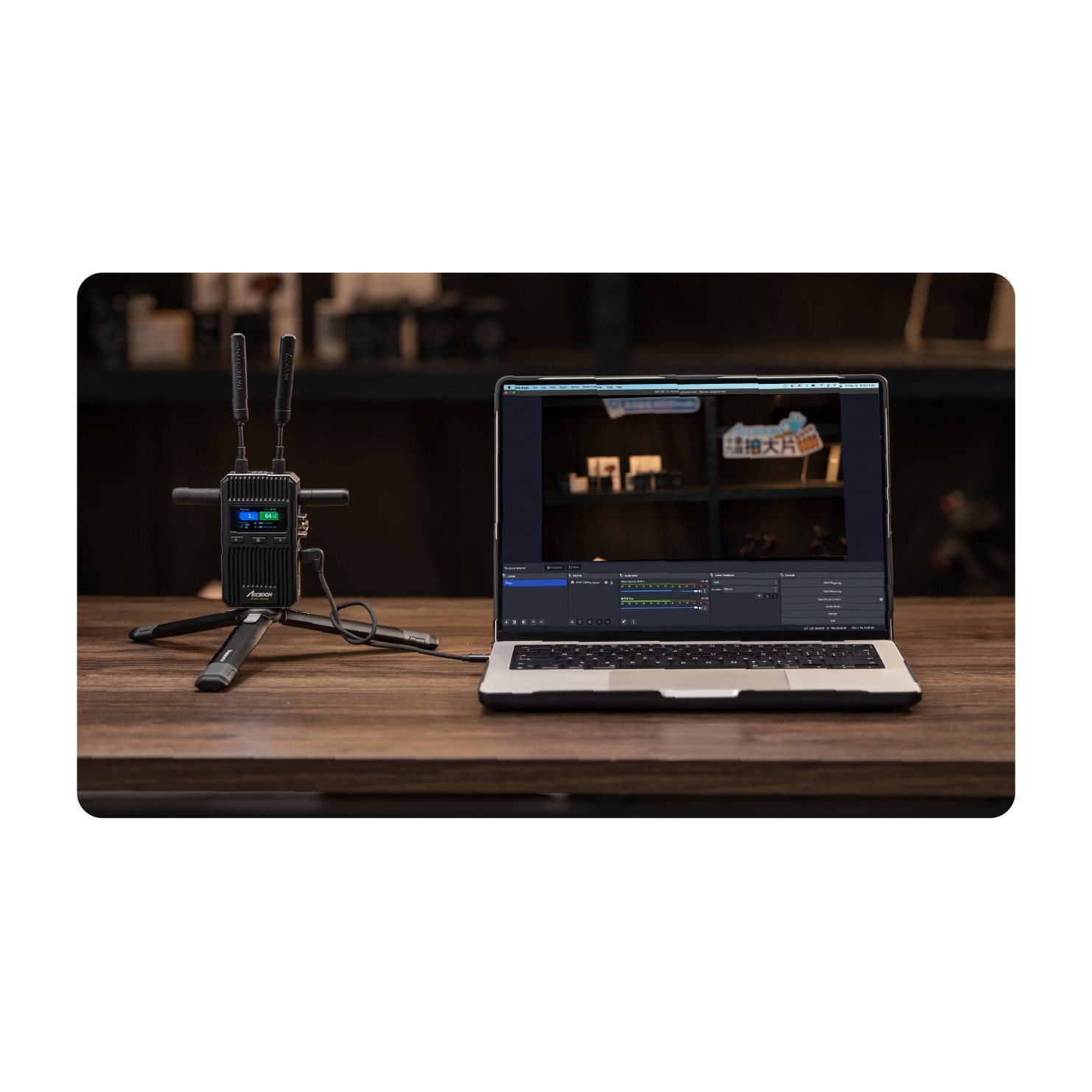

Obraz priamo do počítača

Prijímač RX má samostatný obrazový výstup USB-C UVC pre počítač. Fotografia výrobcu ukazuje práve tento model RX pripojený k notebooku pre náhľad a softvér na streamovanie. Ide o iný konektor ako USB-C na napájanie. RX zároveň poskytuje výstupy HDMI a SDI; internet, počítač a dátový USB kábel si pripravíte samostatne.

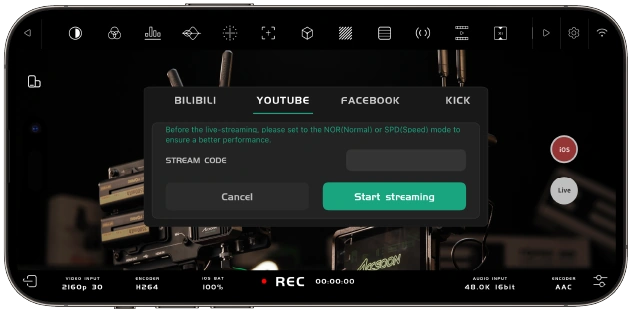

Náhľad a streamovanie v aplikácii Accsoon SEE

Telefón alebo tablet s iOS alebo Androidom prijíma obraz priamo z TX v aplikácii Accsoon SEE a obsadí jeden bezdrôtový slot. Aplikácia ponúka waveform, zebru, falošné farby, zaostrenie, náhľad LUT, nahrávanie a prekrývanie. Ukážka rozhrania znázorňuje zadanie adresy a kľúča RTMP; streamovanie vyžaduje vlastné internetové pripojenie mobilného zariadenia a vhodné nastavenie NOR/SPD podľa návodu.

Tiché a kompaktné telo

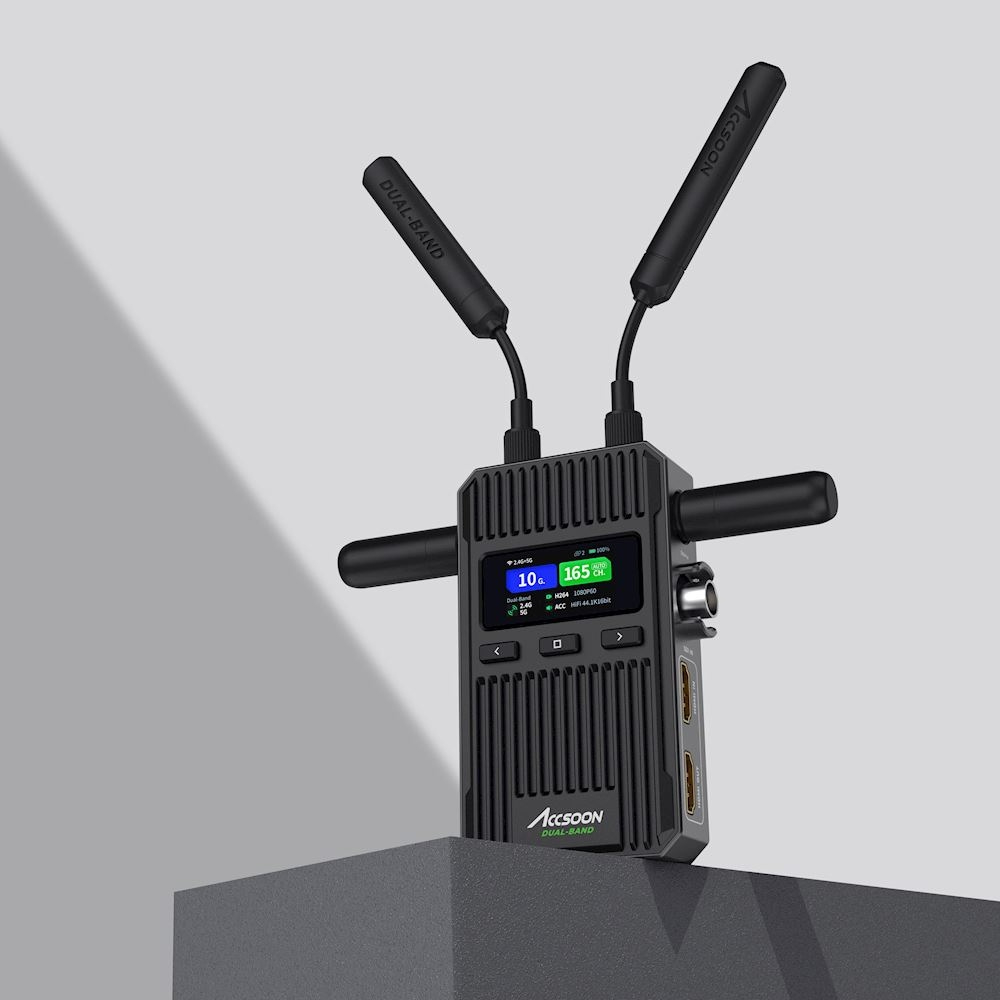

Hliníkové telo bez ventilátora nespôsobuje hluk ventilátora. Jednotka má rozmery 60 × 27,5 × 106,5 mm a váži 210 g bez antén. Závit 1/4″-20 s poistkou proti otočeniu uľahčuje montáž na kamerový rig alebo statív. Prevádzková teplota je −10 až 40 °C; detail od výrobcu ukazuje konštrukciu pasívneho chladenia.

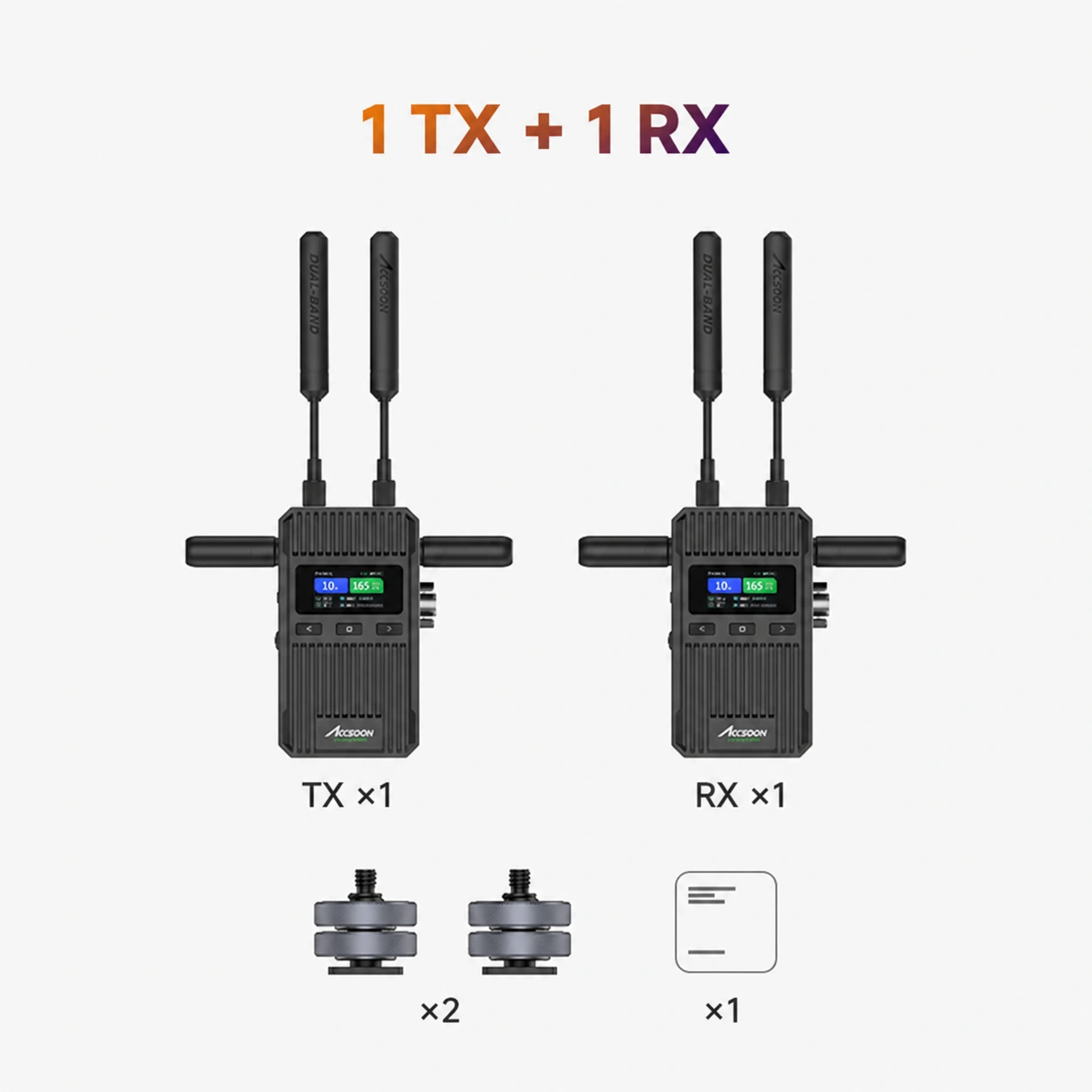

Obsah sady 1TX + 1RX

Štandardná sada obsahuje jeden vysielač, jeden prijímač, štyri dlhé a štyri krátke antény, dva adaptéry do cold shoe a návod so záručným listom. Schéma sa vzťahuje na túto sadu, nie na balenie samostatného TX alebo RX. Batérie, obrazové a napájacie káble, kamera, počítač a monitory nie sú súčasťou balenia.
