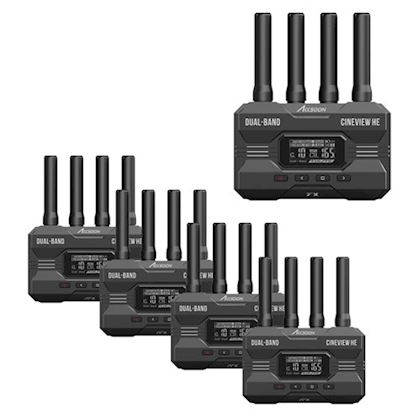

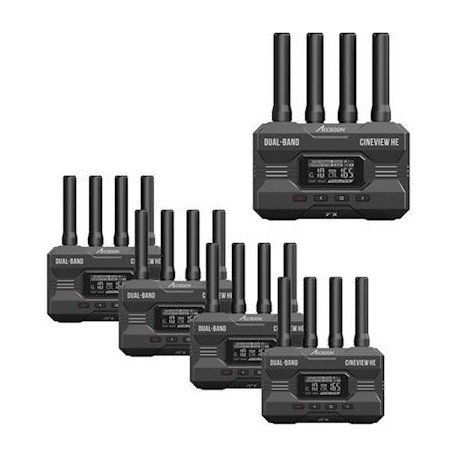

Accsoon Cineview HE 1T4R combo

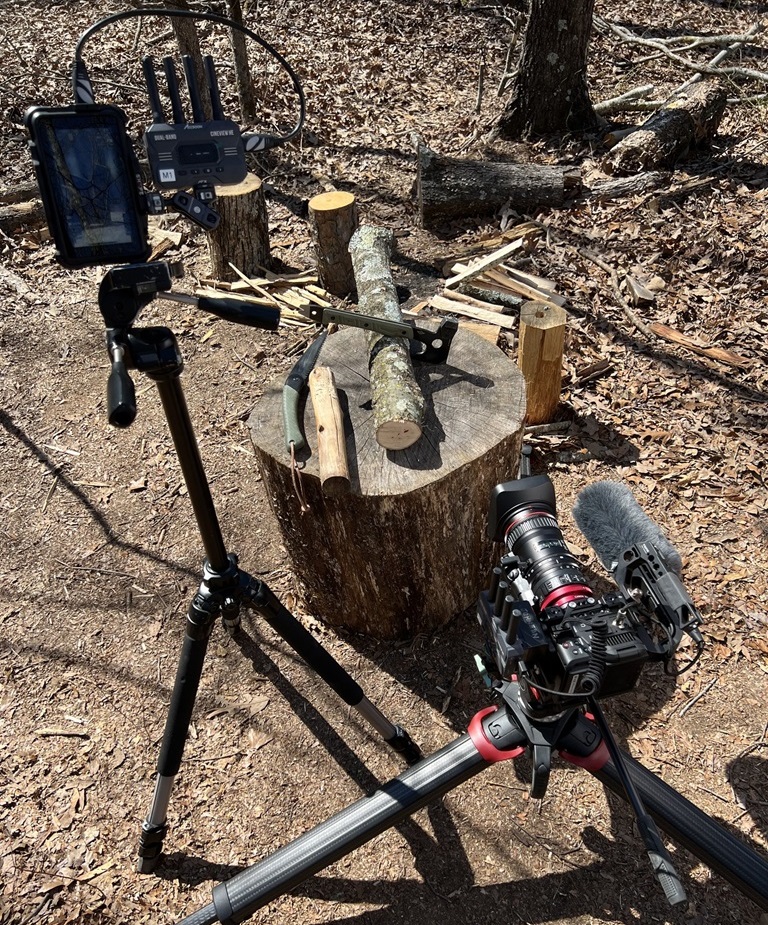

Kontrola záberu mimo kameru

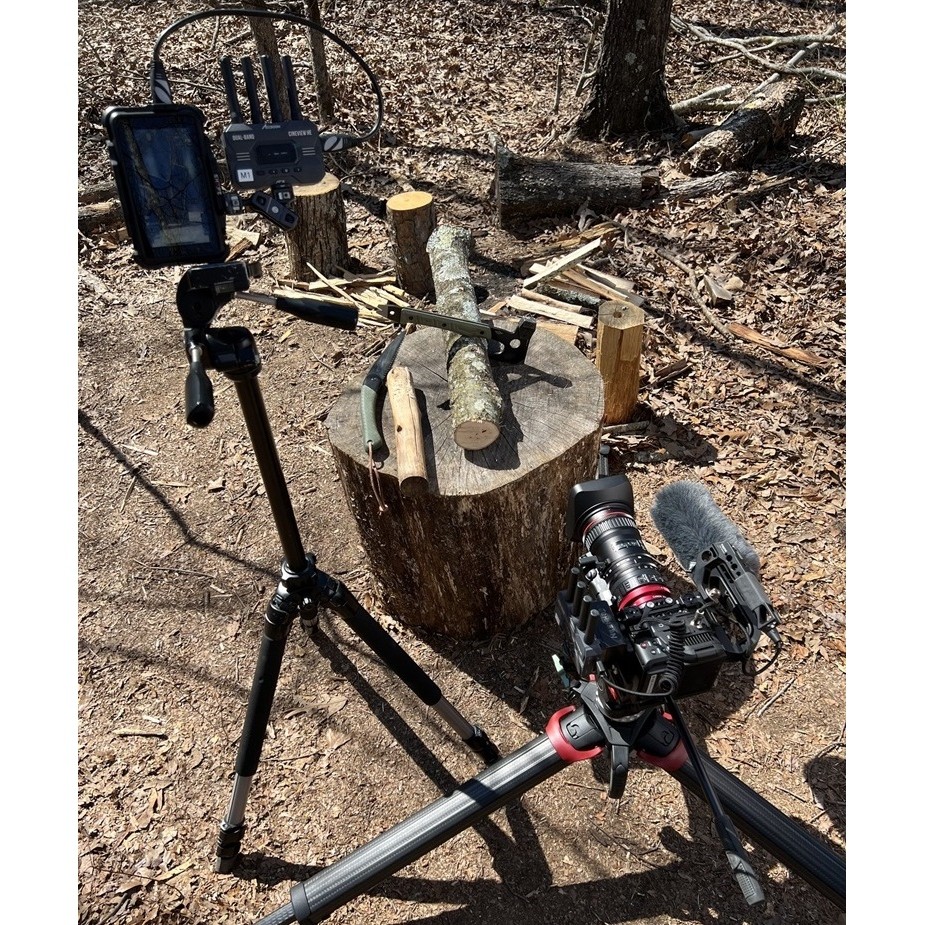

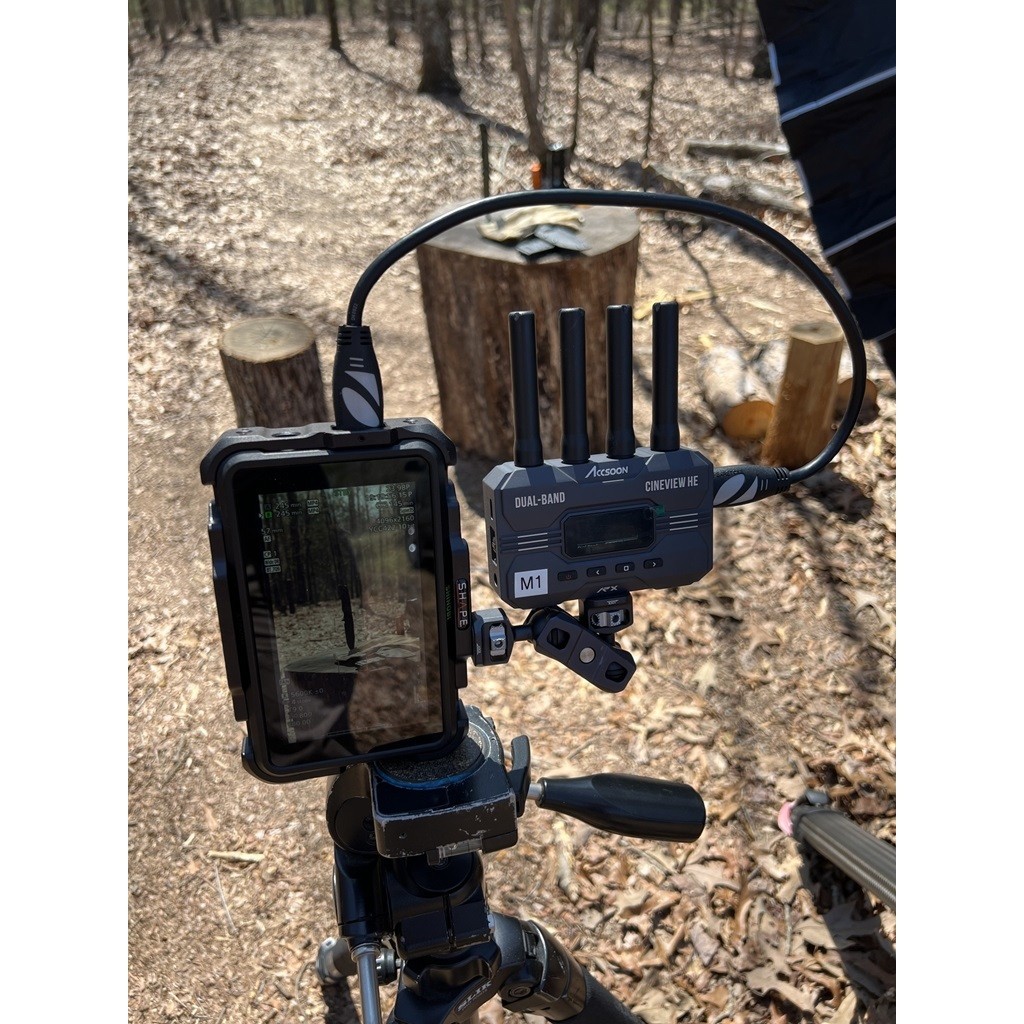

Jeden vysielač (TX) pripojíte ku kamere a štyri prijímače (RX) umiestnite k samostatným monitorom. Režisér, klient aj členovia štábu sledujú ten istý záber na svojich pracoviskách bez dlhého obrazového kábla vedúceho ku kamere. Fotografie výrobcu s presným HE ilustrujú jedno prepojenie kamery a monitora; toto balenie rozširuje ten istý zdroj na štyri prijímače, nie na príjem zo štyroch rôznych kamier.

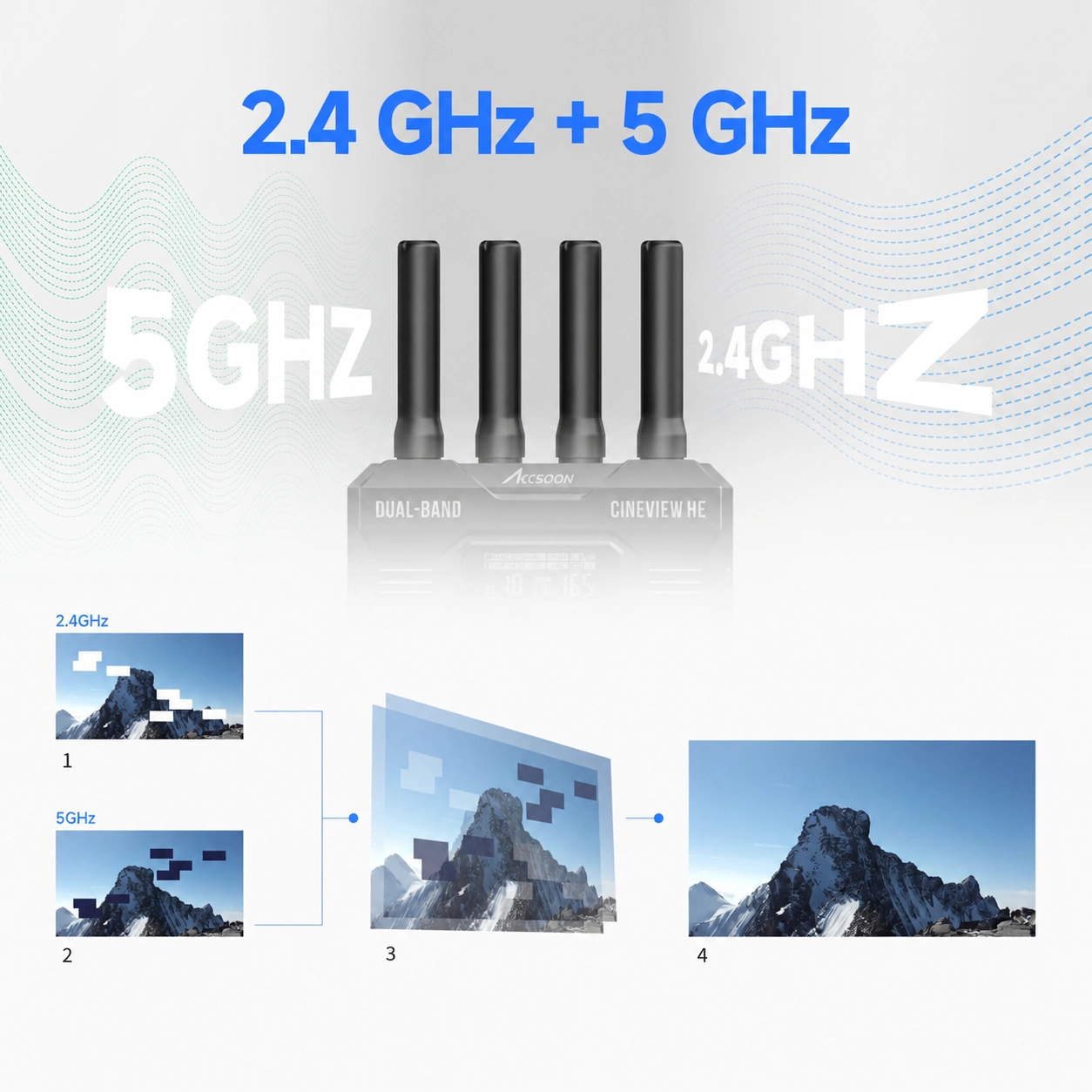

Dve frekvenčné pásma pre jeden obraz

CineView HE súčasne prenáša obraz v pásmach 2,4 a 5 GHz. Prijímač porovnáva oba dátové toky a z nich zostavuje výsledný obraz, čo pomáha obmedziť vplyv rušenia. Schéma: 1 a 2 znázorňujú výpadky jednotlivých pásiem, 3 ich spojenie v prijímači a 4 obnovený obraz. Prenos závisí od okolitého rádiového prostredia.

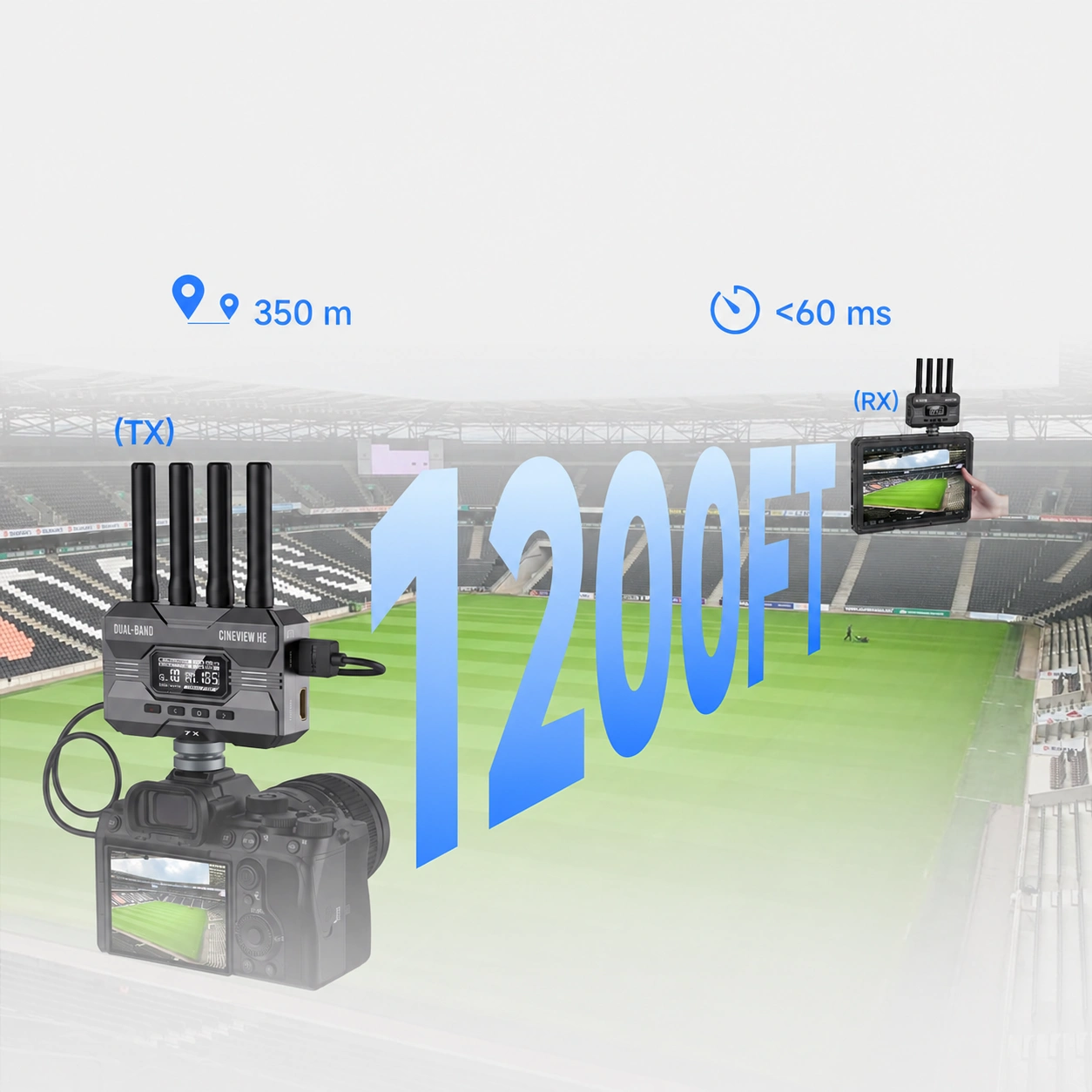

Dosah až 350 metrov

Výrobca uvádza dosah až 350 m pri priamej viditeľnosti, bez prekážok a rušenia. Latencia bezdrôtového prenosu je menšia ako 60 ms a nezahŕňa oneskorenie kamery. Táto kombinácia je vhodná na kontrolu záberu na pľaci; vzdialenosť pri príjme na telefóne sa môže líšiť od hardvérového prijímača.

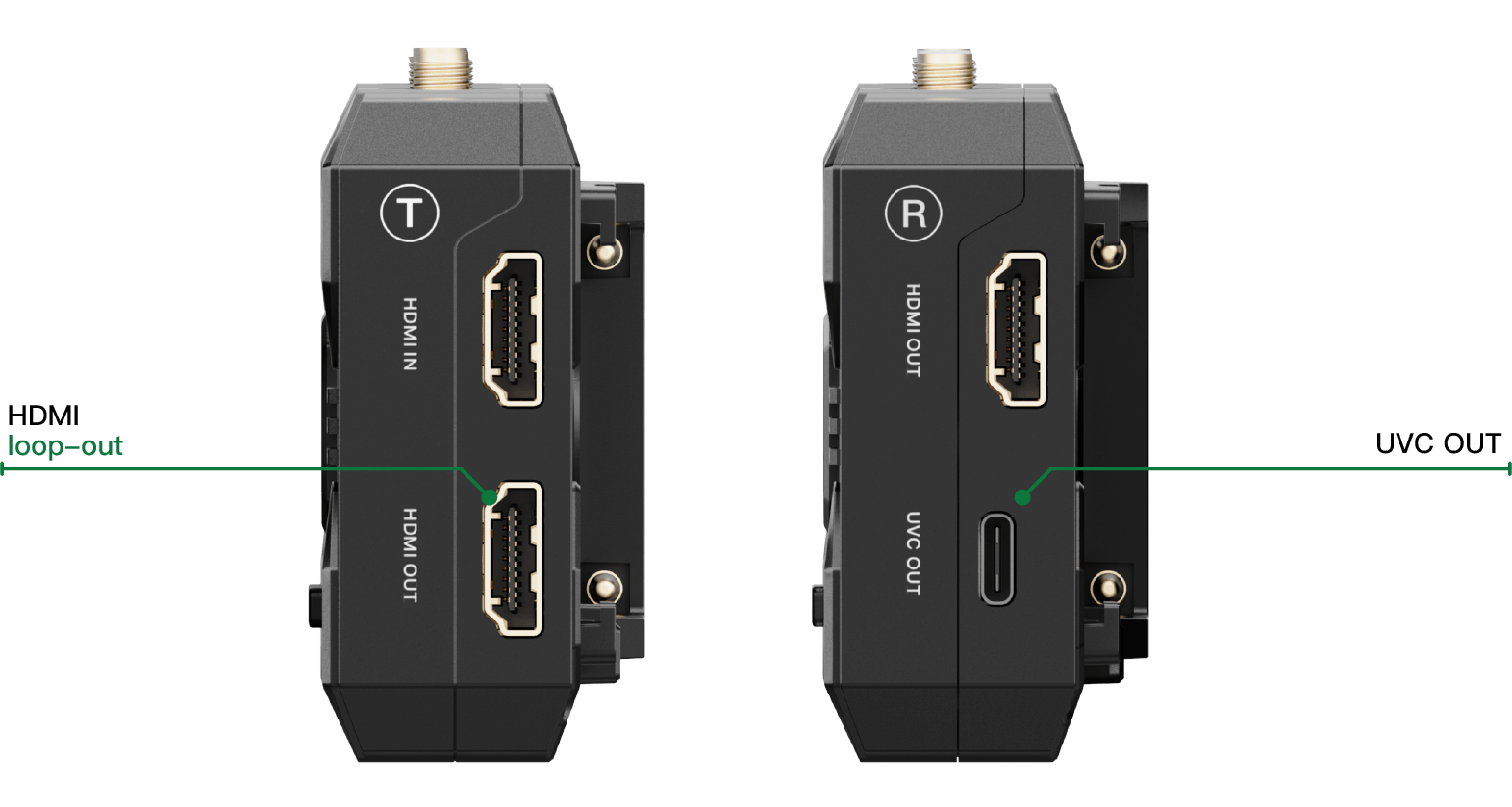

HDMI na kamere, HDMI a UVC na prijímači

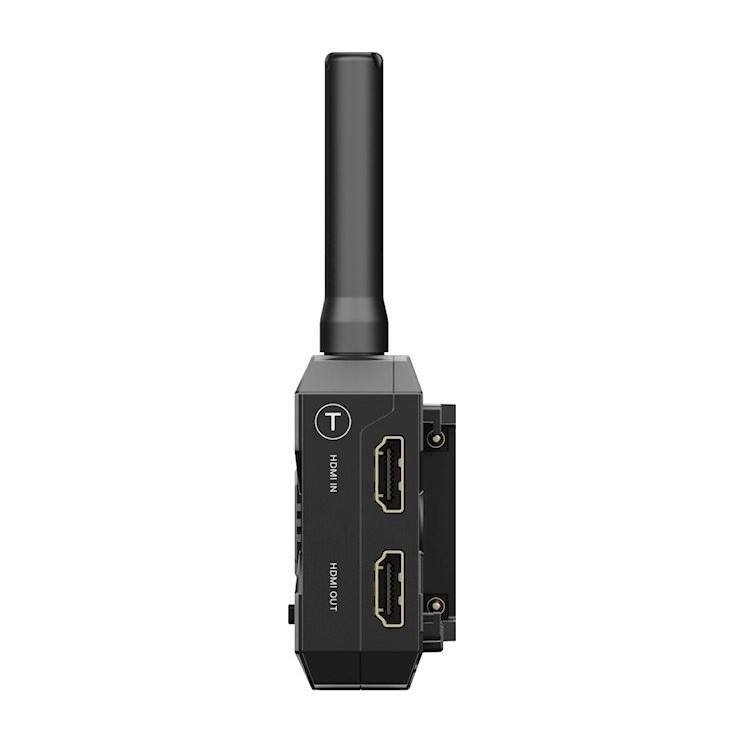

Priložený vysielač (TX) má plnohodnotný vstup HDMI a lokálny výstup (loop-out) pre monitor na kamere bez oneskorenia bezdrôtového prenosu. Každý zo štyroch prijímačov (RX) ponúka HDMI výstup a samostatný dátový USB-C UVC výstup pre počítač. Všetky prijímače zdieľajú rovnaký zdroj z vysielača (TX). HE prenáša Full HD až do 60p a zvuk PCM; neprijíma 4K ani SDI.

Až štyri prijímače

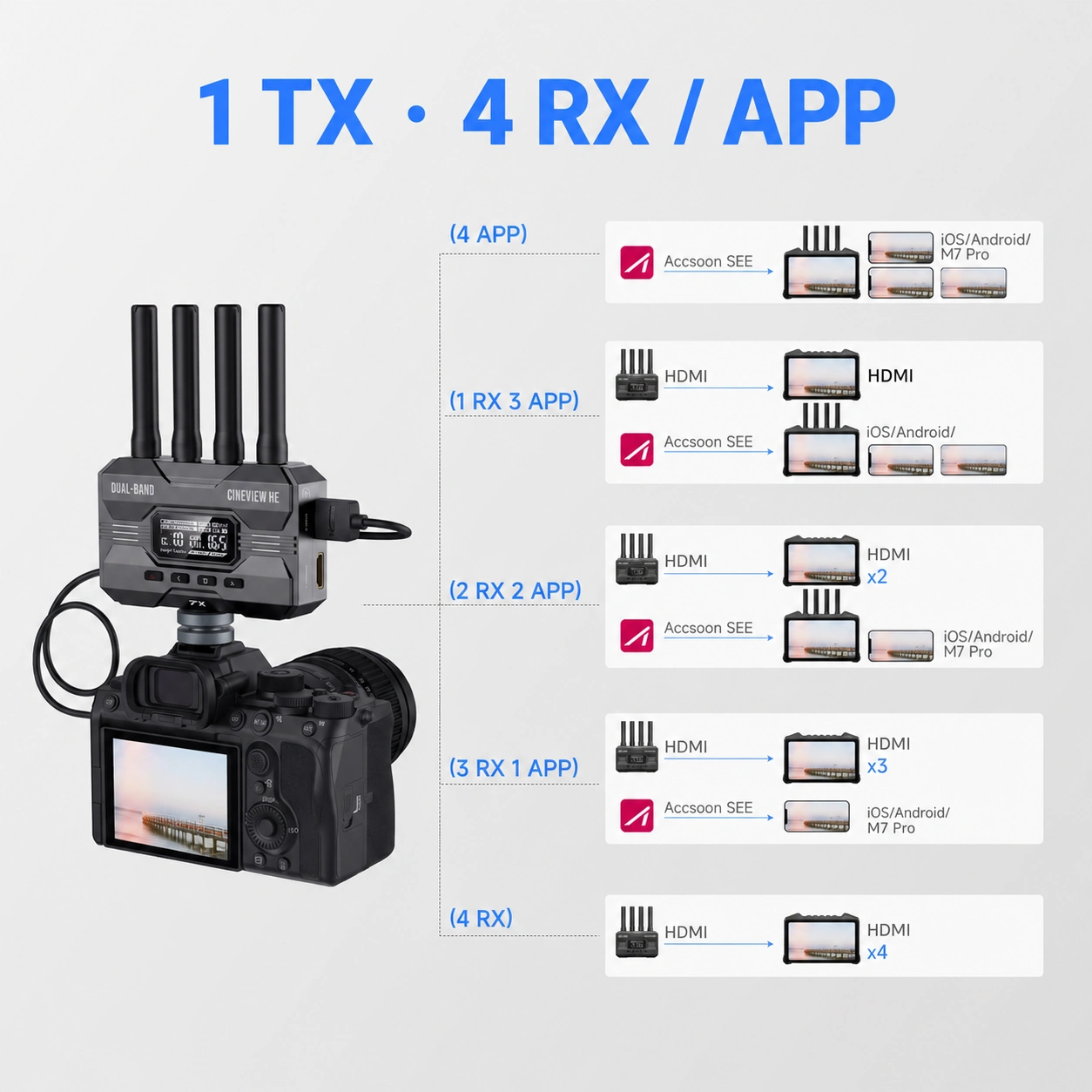

Balení obsahuje 1 vysielač (TX) a 4 prijímače (RX), čím je obsadený maximálny počet štyroch bezdrôtových prijímacích slotov. Schémy kombinácií prijímačov ukazujú alternatívne zostavy: pre telefón alebo tablet s Accsoon SEE odpojte jeden hardvérový prijímač (RX) a jeho slot nahraďte. Štyri prijímače RX a ďalšie bezdrôtové mobilné zariadenia súčasne nie sú podporované. Káblové monitory alebo počítače s UVC za prijímačmi nezaberajú ďalšie sloty.

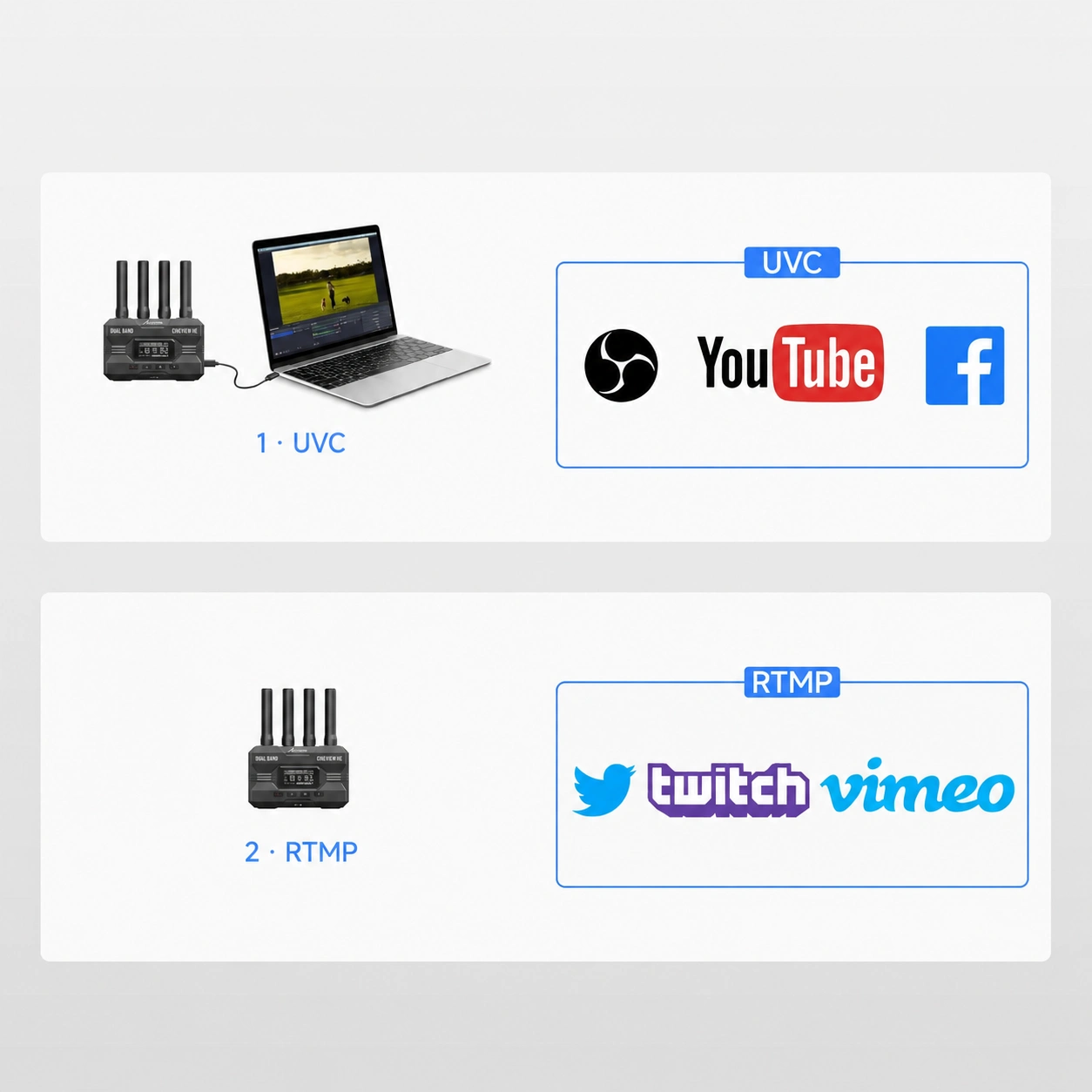

Obraz do počítača bez prevodníka

1 · UVC: priložený prijímač pripojíte dátovým káblom USB-C k počítaču a obraz použijete napríklad v programe OBS bez ďalšej zachytávacej karty. 2 · RTMP: Aplikácia Accsoon SEE v telefóne alebo tablete využíva internetové pripojenie mobilného zariadenia. V konfigurácii 1T4R vyžaduje mobilný príjem nahradenie jedného zo štyroch RX pripojení. HE samostatne nevysiela na internet; káble, počítače a mobilné zariadenia nie sú súčasťou balenia.

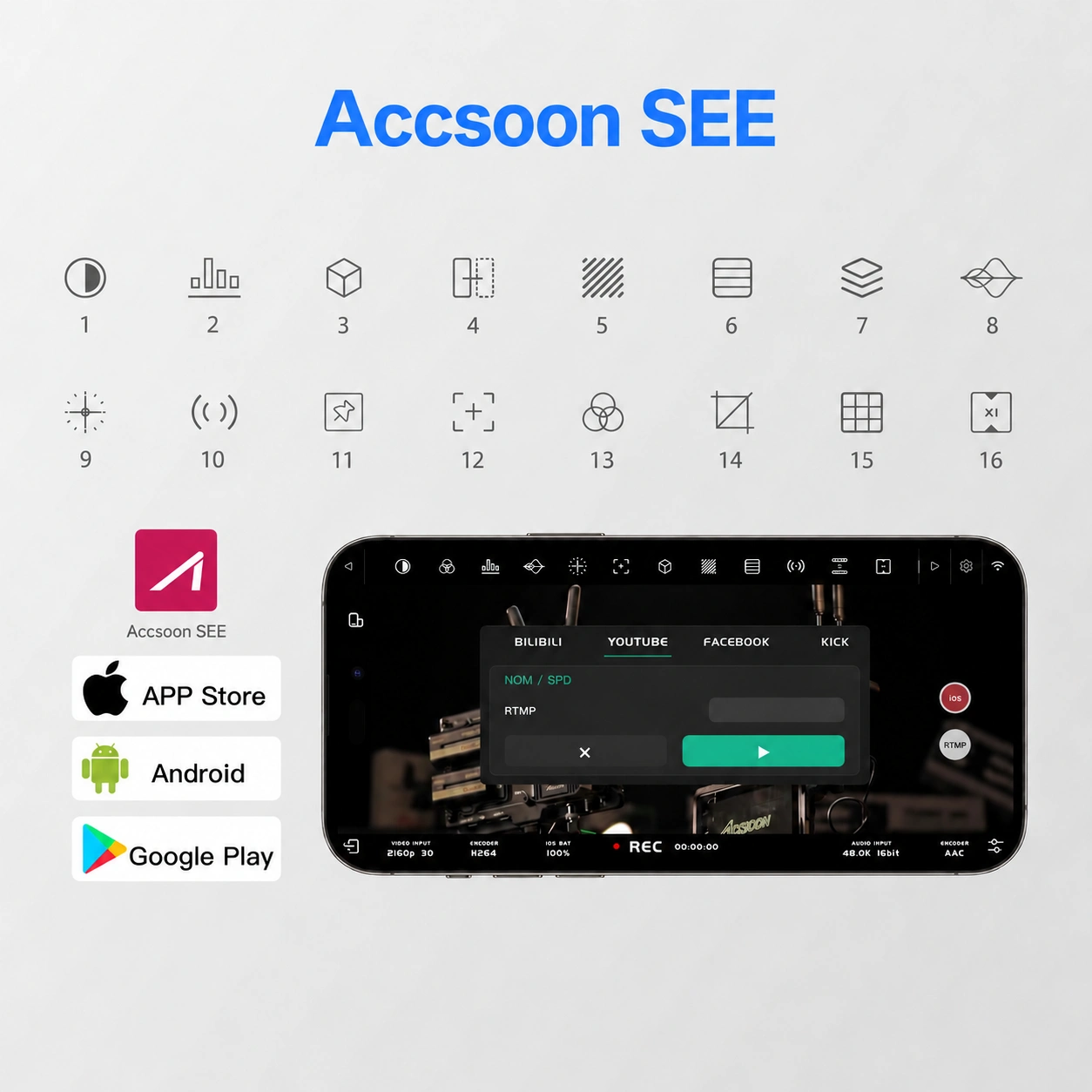

Nástroje aplikácie Accsoon SEE

Mobilný príjem dopĺňa kontrola expozície, farieb, kompozície a ostrosti, nahrávanie aj živé vysielanie v aplikácii Accsoon SEE. Číslovaná legenda zodpovedá ikonám výrobcu. Snímka rozhrania ilustruje aplikáciu; prenos CineView HE zostáva v rozlíšení Full HD.

1. Čiernobiely náhľad
2. Histogram
3. LUT
4. Zrkadlenie
5. Zebra
6. Falošné farby
7. Prekrývanie obrazu
8. Vlnová forma
9. Vektorskop
10. Zvuk
11. Značky
12. Ostrenie
13. RGB
14. Snímky obrazovky
15. Mriežky
16. Korekcia zobrazenia

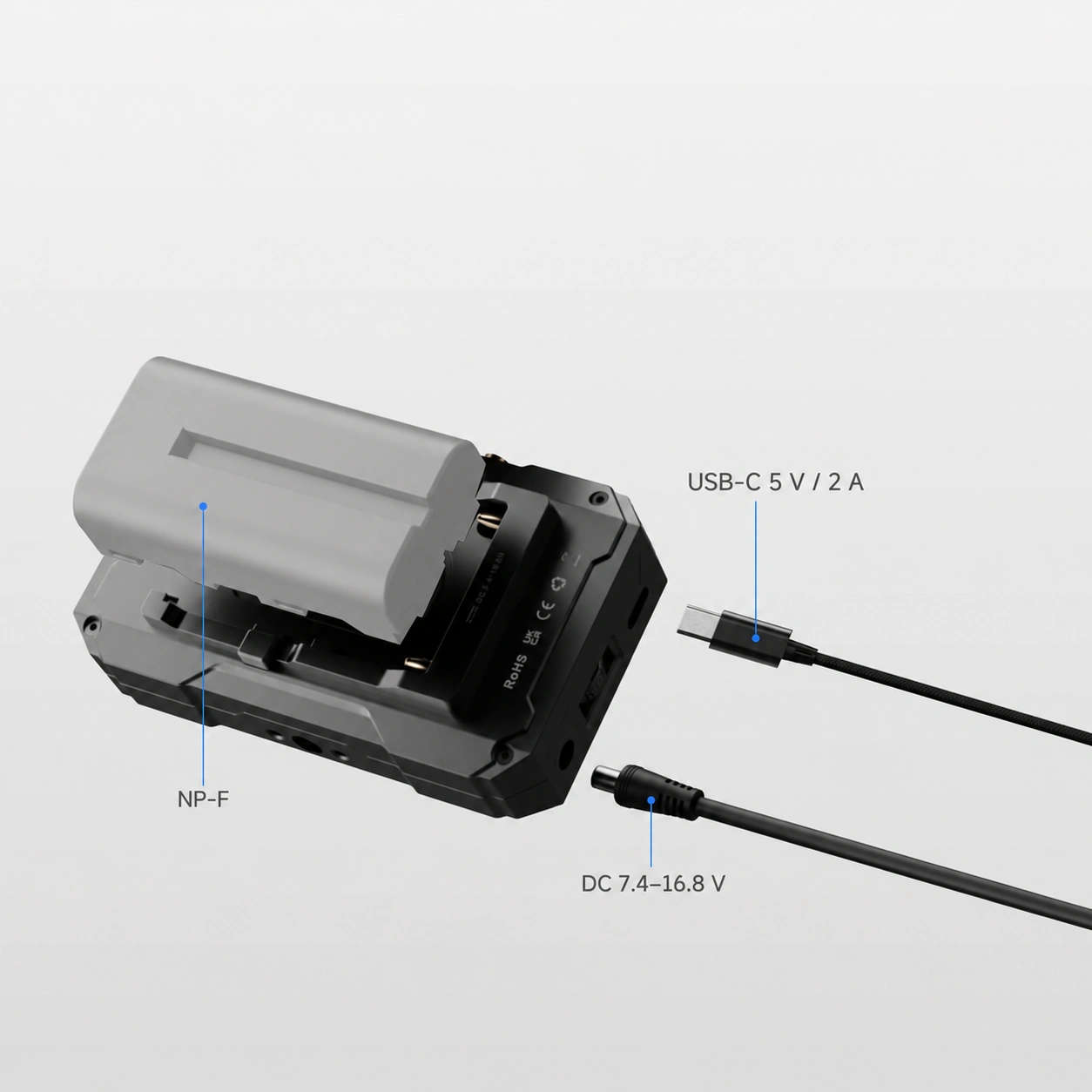

Napájanie podľa vášho zariadenia

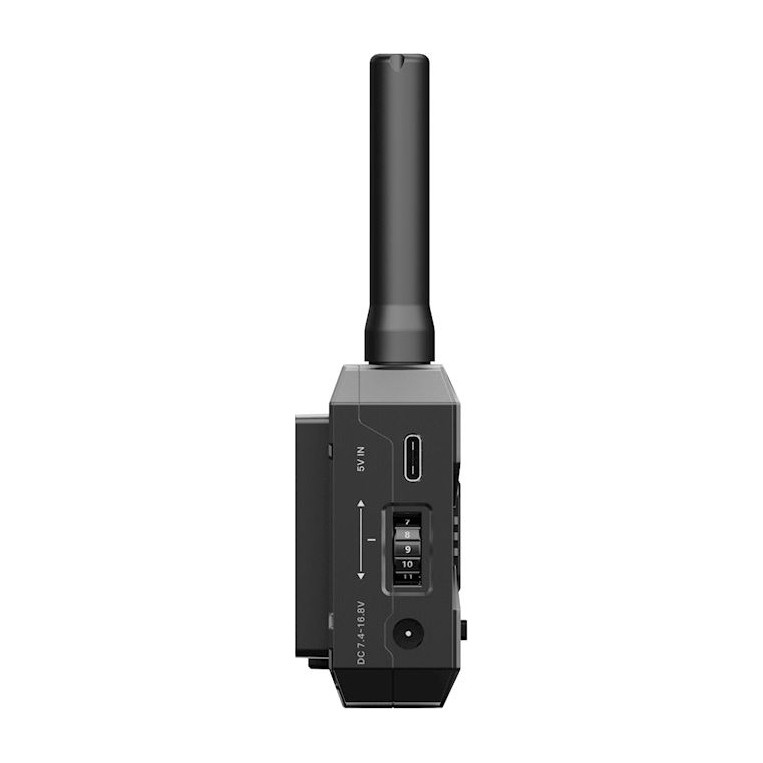

Každú z piatich jednotiek napájate samostatne batériou NP-F550/750/970, cez DC 7,4–16,8 V alebo USB-C 5 V zo zdroja s minimálnym prúdom 2 A. DC konektor má rozmery 5,5 × 2,1 mm s kladným stredom. Každý prijímač (RX) má oddelené porty USB-C pre dátový výstup UVC a napájanie. Zabezpečte dostatočný počet batérií alebo napájacích zdrojov pre všetky stanice; napájacie zdroje a káble sa kupujú samostatne. USB-C nenabíja batériu NP-F.
