Accsoon CineView HE TX je samostatný bezdrôtový HDMI vysielač určený pre kamerový rig a rozšírenie monitorovacej zostavy CineView HE. Prenáša signál Full HD až do 60p a zvuk PCM súčasne v pásmach 2,4 a 5 GHz, s latenciou pod 60 ms bez započítania kamery a s dosahom až 350 m pri priamej viditeľnosti bez prekážok a rušenia. Plnohodnotný vstup HDMI a lokálny výstup (loop-out) prepoja kameru a jej náhľadový monitor. Jeden vysielač (TX) obslúži celkovo maximálne štyri hardvérové prijímače alebo mobilné zariadenia s aplikáciou Accsoon SEE. Pre vzdialený monitor HDMI alebo pripojenie UVC k počítaču potrebujete kompatibilný prijímač, ktorý sa zakúpi samostatne. Napájanie zabezpečuje batéria NP-F, DC 7,4–16,8 V alebo USB-C 5 V; batérie, káble a monitory nie sú súčasťou balenia.

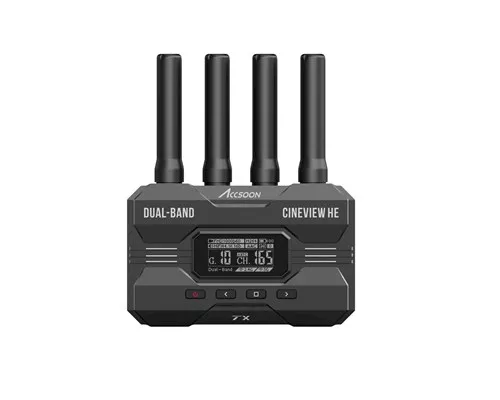

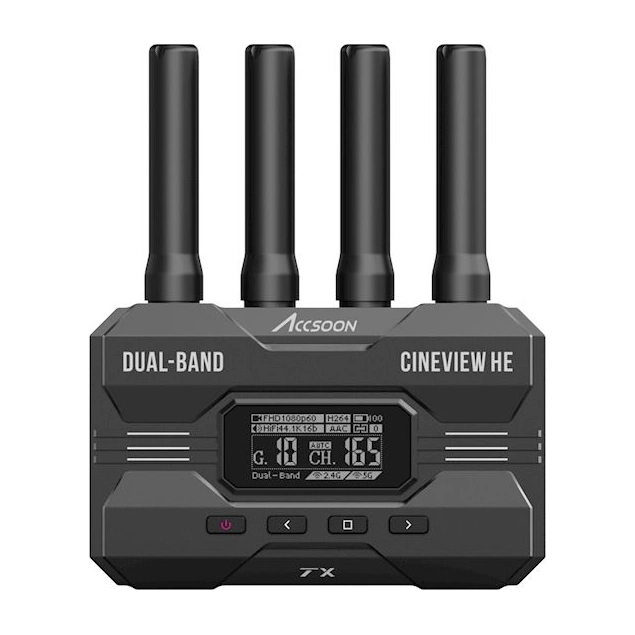

ACCSOON CINEVIEW HE · TX
HDMI z kamery pre štáb
Samostatný vysielač prenáša obraz v rozlíšení Full HD z jednej kamery do kompatibilných prijímačov alebo mobilných zariadení s aplikáciou Accsoon SEE. Vďaka HDMI loop-out zostáva obraz na monitore kamery zachovaný. Hardvérový prijímač sa zakúpi samostatne.
Full HD 60p2,4 + 5 GHzHDMI IN/OUT

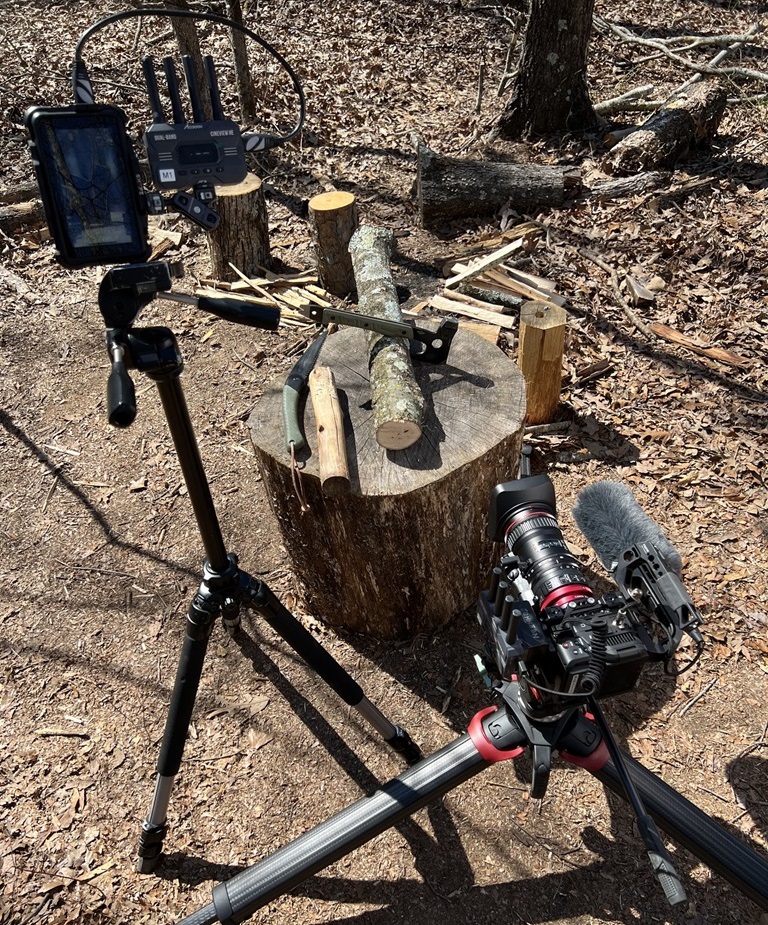

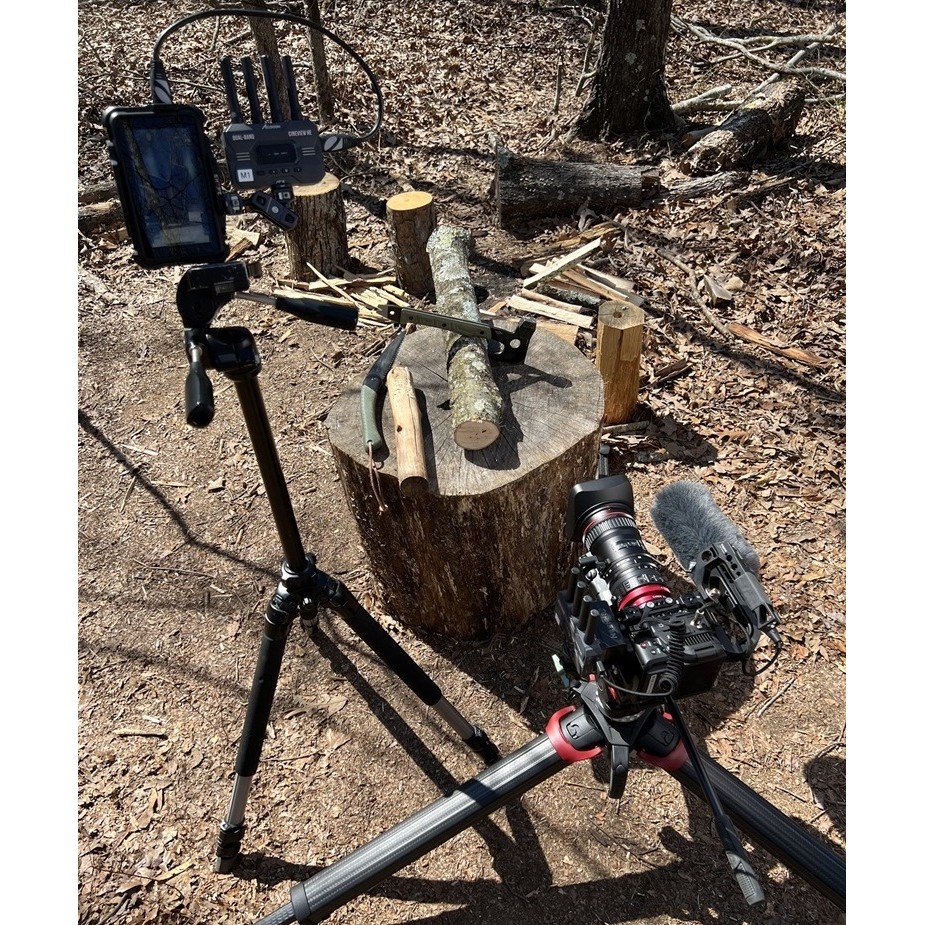

Kontrola záberu mimo kameru
TX pripevníte na kamerový rig a pripojíte k HDMI výstupu kamery. Samostatne zakúpený kompatibilný RX prenáša obraz na vzdialený HDMI monitor; telefón alebo tablet prijíma priamo v aplikácii Accsoon SEE. Fotografie výrobcu s presným modelom HE zobrazujú celú kamerovú a monitorovaciu zostavu, nie obsah balenia samotného vysielača.

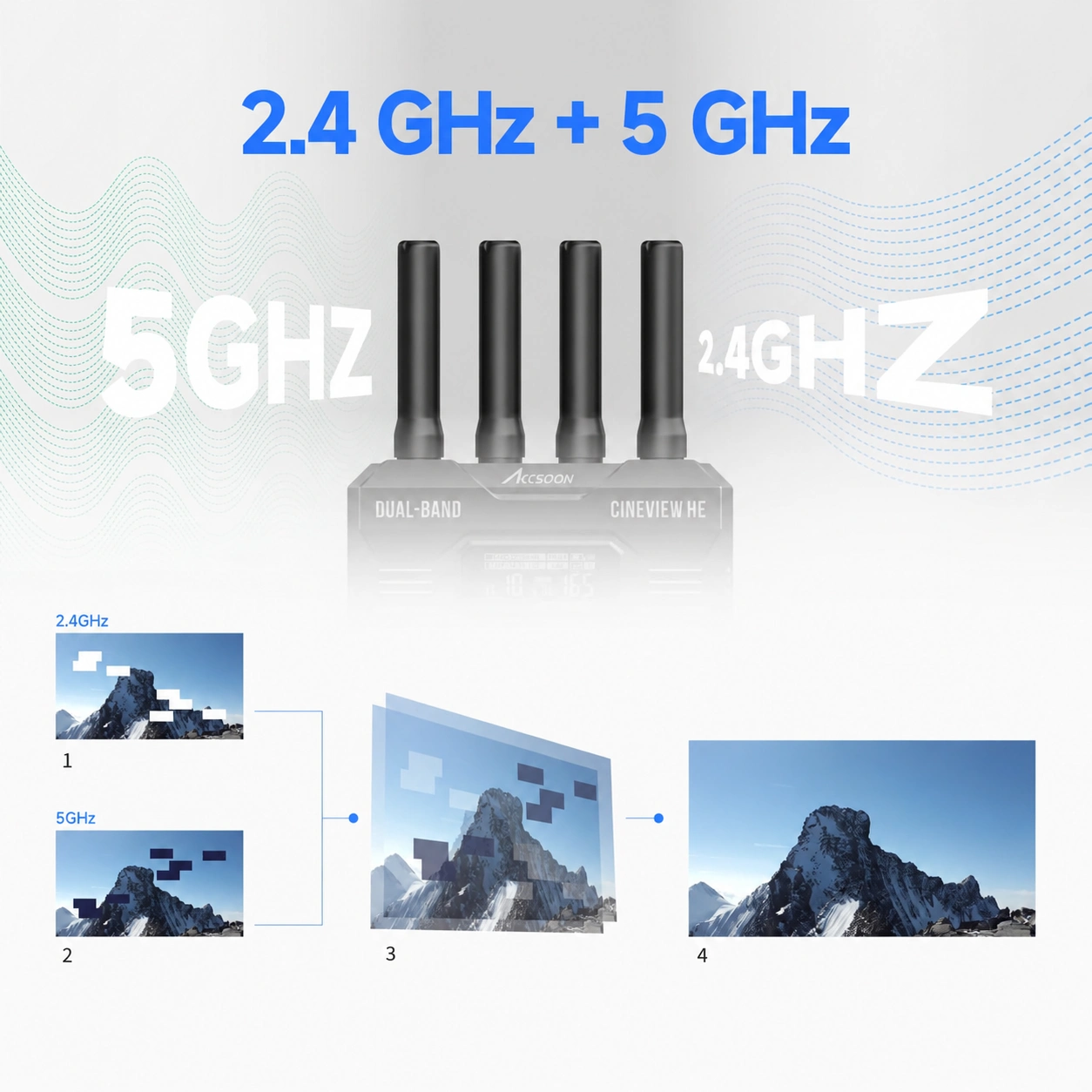

Dve frekvenčné pásma pre jeden obraz
CineView HE súčasne prenáša obraz v pásmach 2,4 a 5 GHz. Prijímač porovnáva oba dátové toky a z nich zostavuje výsledný obraz, čo pomáha obmedziť vplyv rušenia. Schéma: 1 a 2 znázorňujú výpadky jednotlivých pásiem, 3 ich spojenie v prijímači a 4 obnovený obraz. Prenos závisí od okolitého rádiového prostredia.

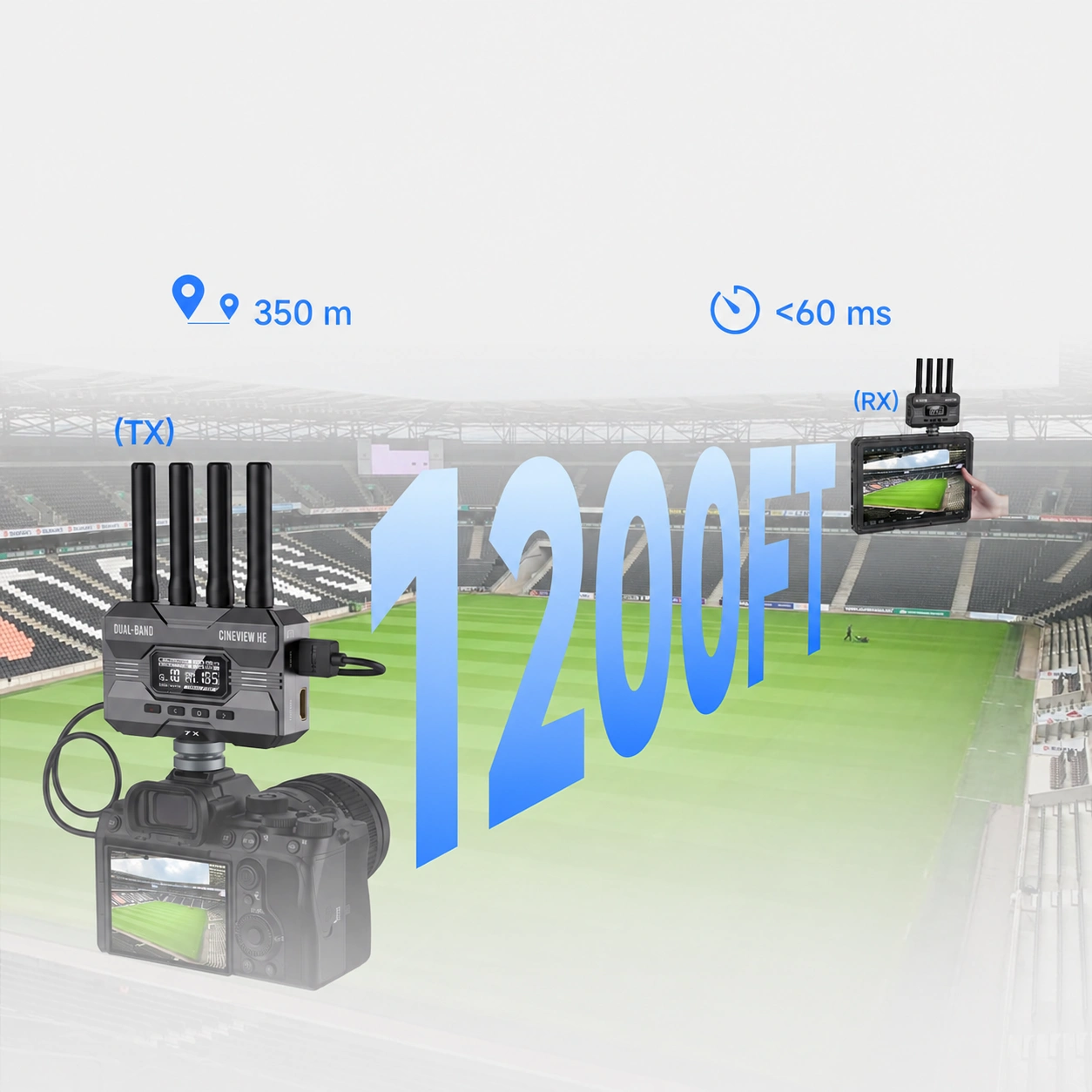

Dosah až 350 metrov
Výrobca uvádza dosah až 350 m pri priamej viditeľnosti, bez prekážok a rušenia. Latencia bezdrôtového prenosu je menšia ako 60 ms a nezahŕňa oneskorenie kamery. Táto kombinácia je vhodná na kontrolu záberu na pľaci; vzdialenosť pri príjme na telefóne sa môže líšiť od hardvérového prijímača.

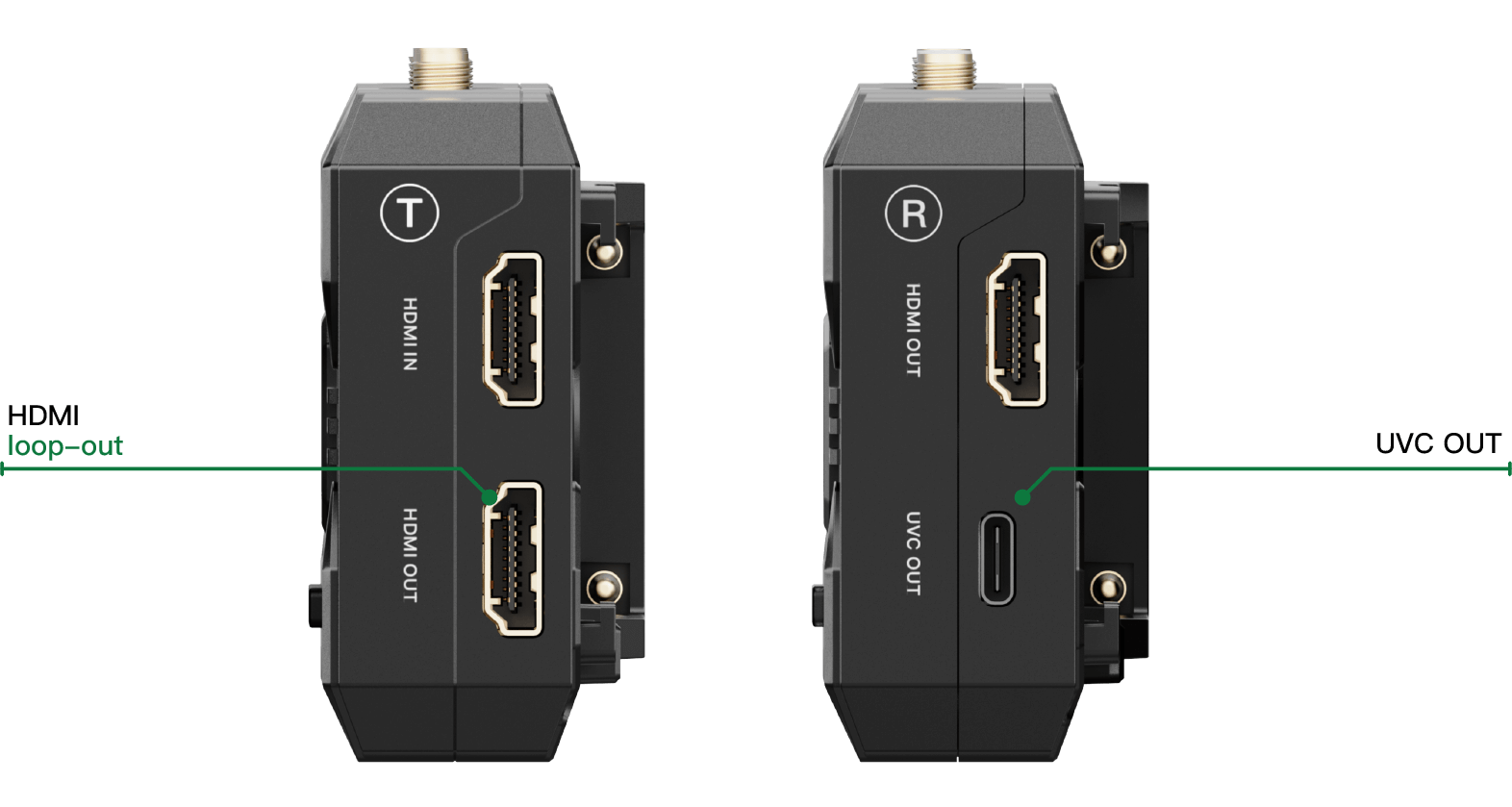

HDMI na kamere, HDMI a UVC na prijímači
Tento vysielač (TX) má plnohodnotný vstup HDMI a lokálny výstup HDMI loop-out pre monitor na kamere. Káblový výstup nepridáva oneskorenie bezdrôtového prenosu. Prijímač (RX) na pravej strane schémy sa zakúpa samostatne: jeho výstupy HDMI a USB-C UVC nie sú konektormi tohto vysielača. Vysielač (HE) prenáša Full HD až do 60p a zvuk PCM; neprijíma 4K ani SDI.

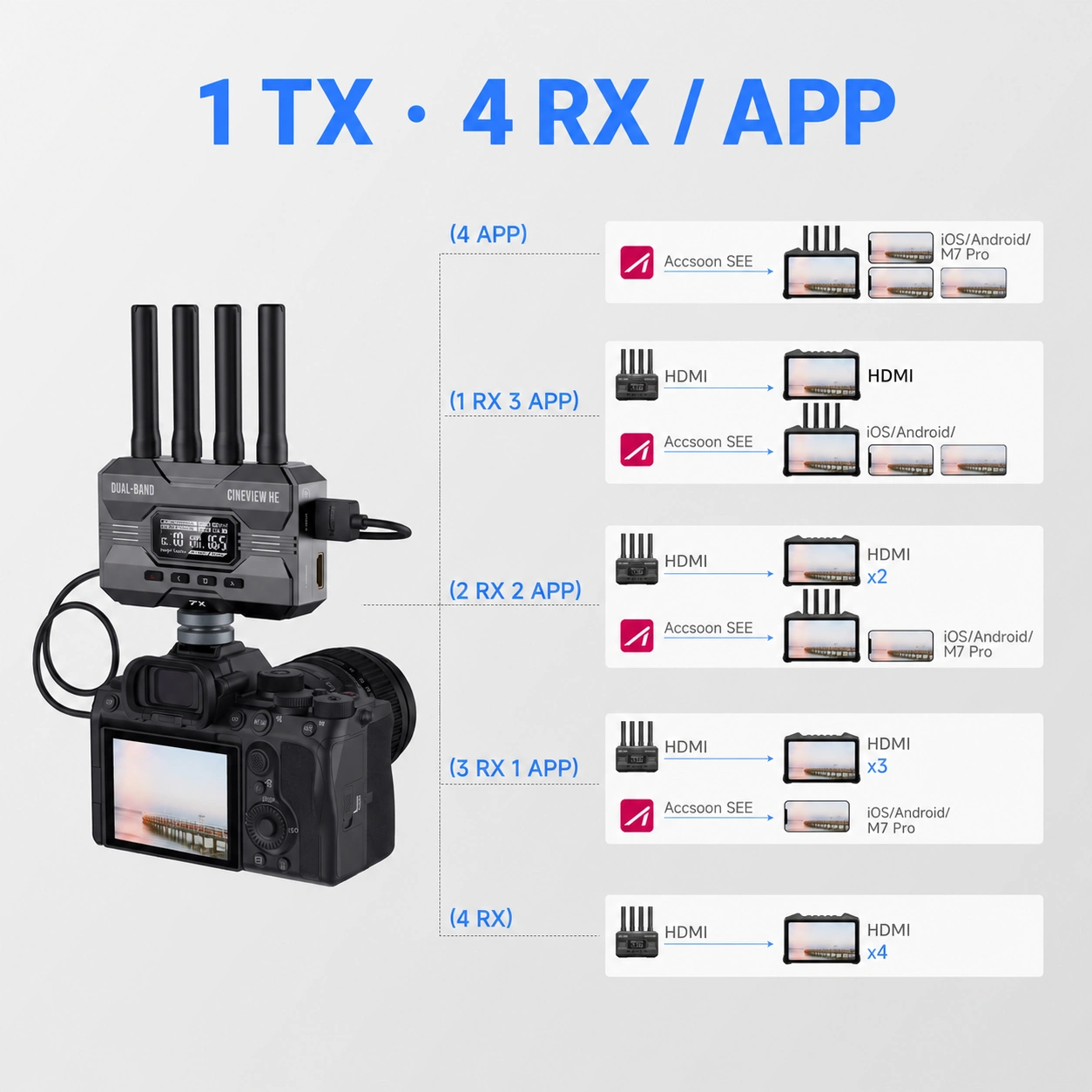

Až štyri prijímacie zariadenia
Jeden vysielač (TX) obsluhuje celkovo najviac štyri bezdrôtové prijímacie zariadenia. Kombinujte samostatne zakúpené kompatibilné prijímače (RX) s telefónmi alebo tabletmi v aplikácii Accsoon SEE pre iOS a Android: napríklad 1 prijímač (RX) + 3 mobilné zariadenia alebo 4 prijímače (RX). Telefón prijíma priamo z vysielača (TX); káblový monitor pripojený cez prijímač (RX) nezaberá ďalší slot. Toto balenie obsahuje iba jeden vysielač.

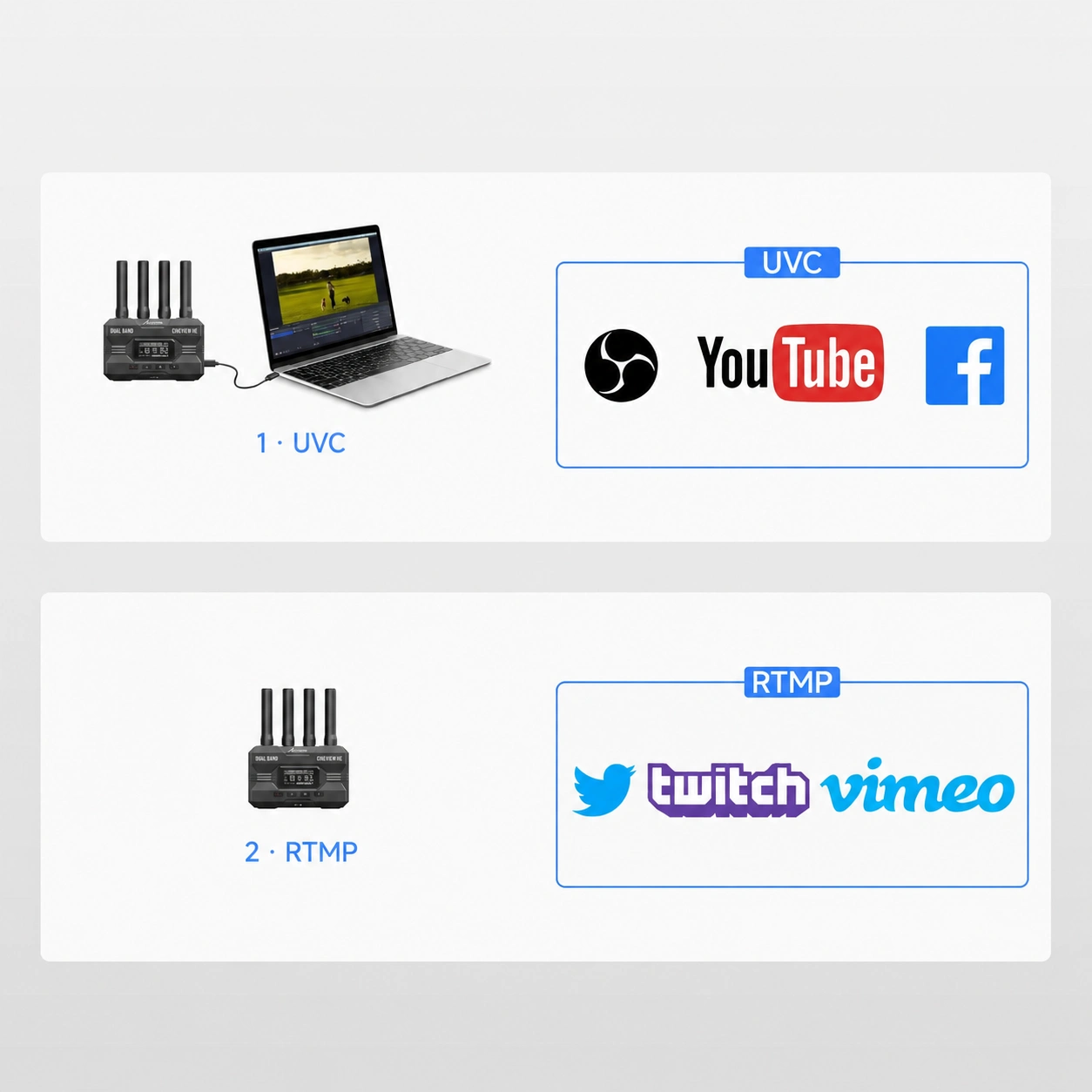

Obraz do počítača bez prevodníka
1 · UVC: Samostatne zakúpený prijímač HE pripojíte dátovým káblom USB-C k počítaču a obraz môžete využiť napríklad v programe OBS bez ďalšej zachytávacej karty. Tento vysielač nemá dátový výstup UVC. 2 · RTMP: Aplikácia Accsoon SEE v telefóne alebo tablete využíva internetové pripojenie mobilného zariadenia. TX nevysiela priamo na internet; podpora cieľovej služby závisí od aplikácie a aktuálnych podmienok platformy.

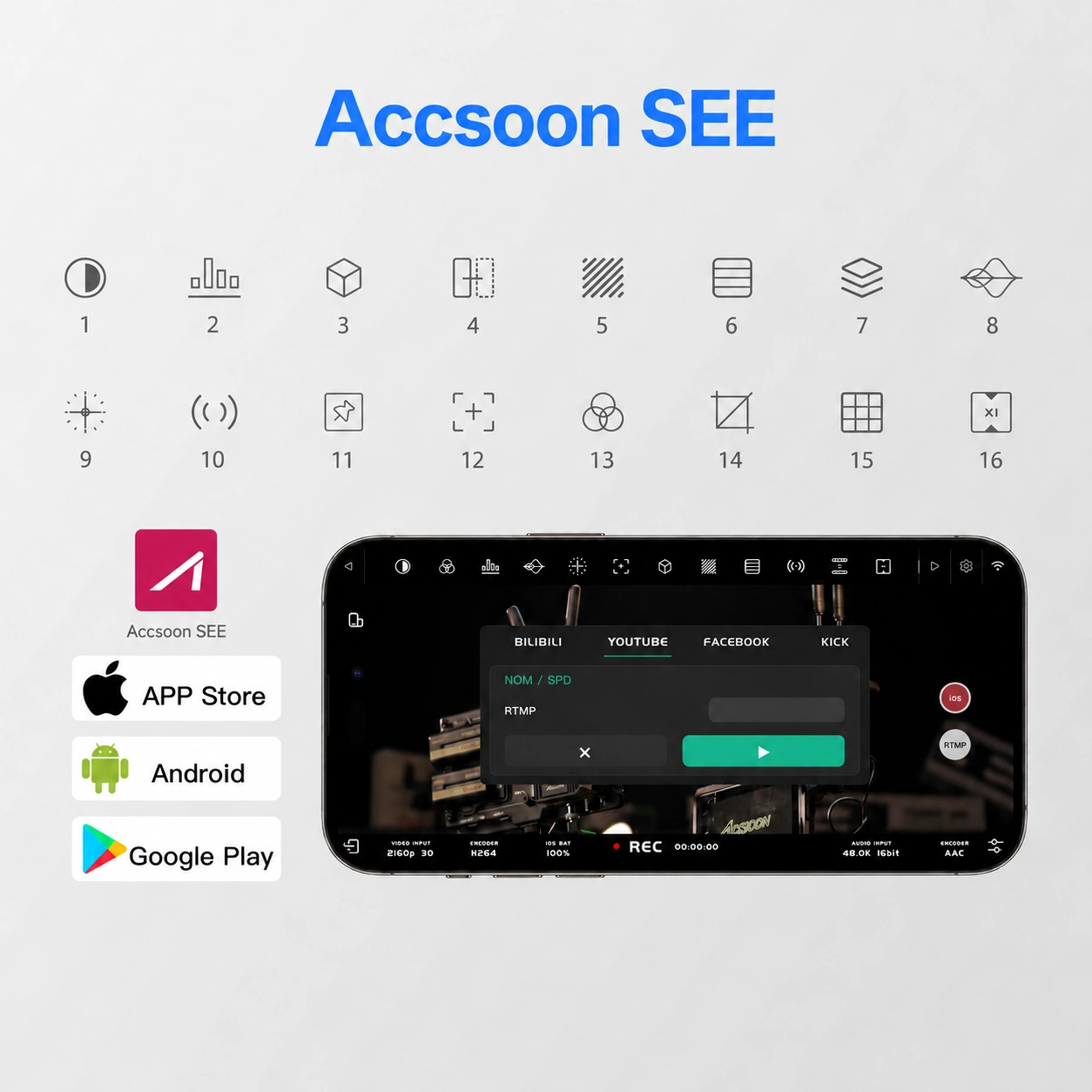

Nástroje aplikácie Accsoon SEE
Mobilný príjem dopĺňa kontrola expozície, farieb, kompozície a ostrosti, nahrávanie aj živé vysielanie v aplikácii Accsoon SEE. Číslovaná legenda zodpovedá ikonám výrobcu. Snímka rozhrania ilustruje aplikáciu; prenos CineView HE zostáva v rozlíšení Full HD.
Čiernobiely náhľad
Histogram
LUT
Zrkadlenie
Zebra
Falošné farby
Prekrývanie obrazu
Vlnová forma
Vektorskop
Zvuk
Značky
Ostrenie
RGB
Snímky obrazovky
Mriežky
Korekcia zobrazenia

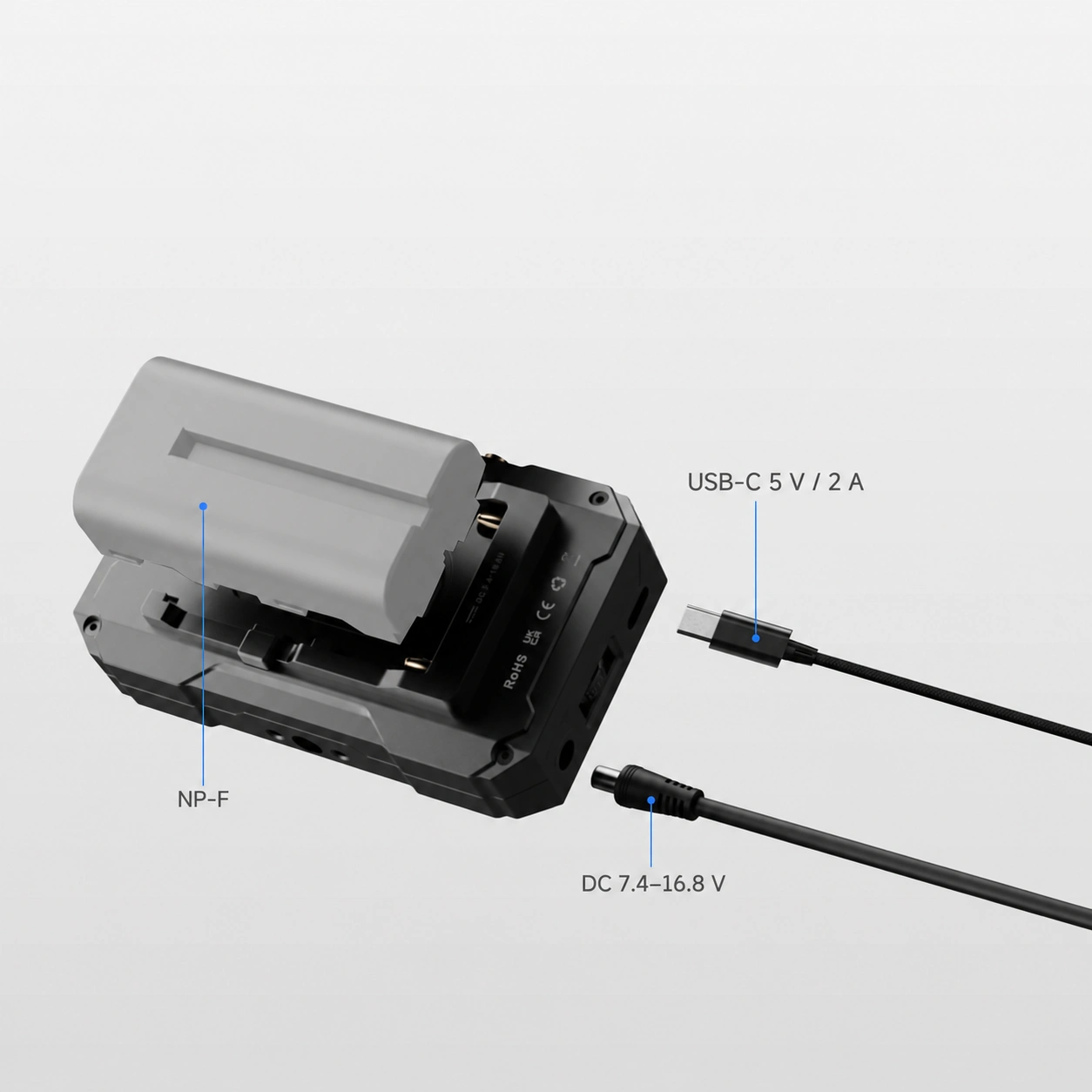

Napájanie podľa vášho zariadenia
Vysielač napájate batériou NP-F550/750/970, cez DC 7,4–16,8 V alebo USB-C 5 V zo zdroja s minimálnym prúdom 2 A. DC konektor má rozmery 5,5 × 2,1 mm s kladným stredom. USB-C na TX slúži na napájanie; dátový port UVC zobrazený na RX patrí k samostatne zakúpenému prijímaču. Batérie, napájacie zdroje a napájacie káble nie sú súčasťou balenia. USB-C nenabíja batériu NP-F.

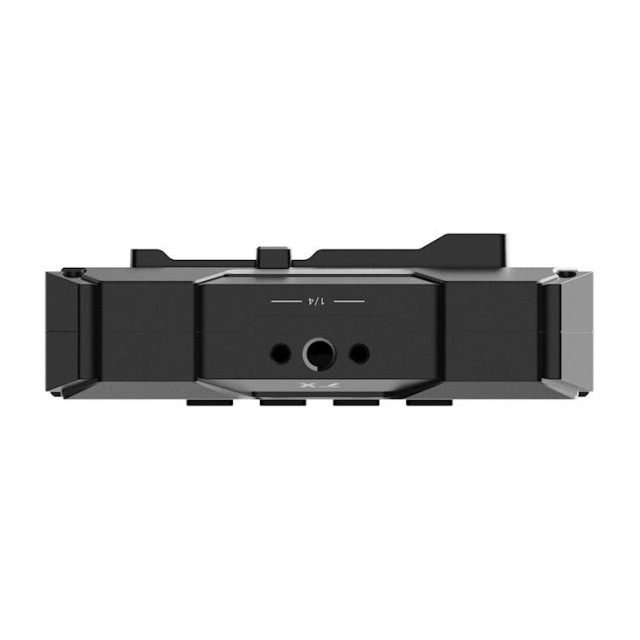

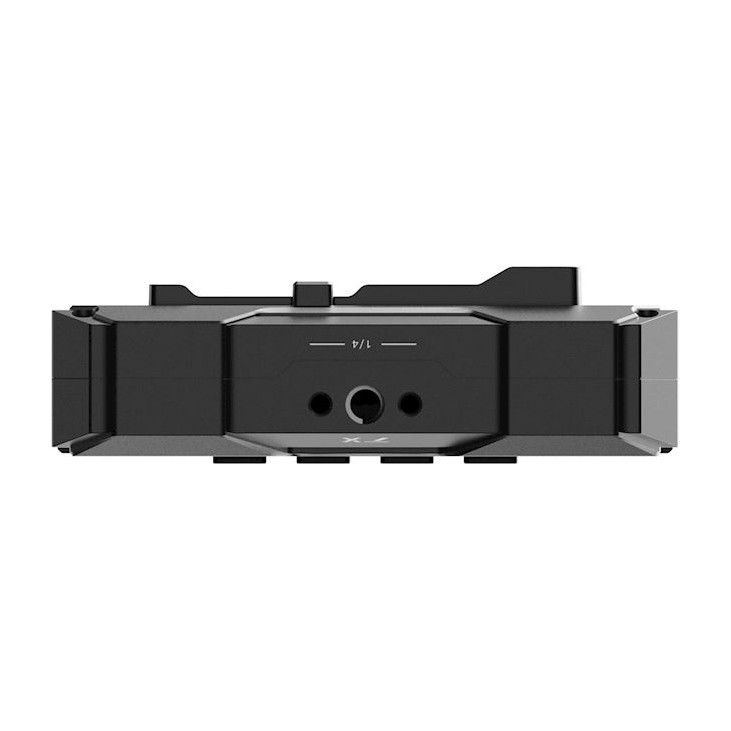

Pri zapnutí TX automaticky vyberie prenosový kanál. Jednotky spárujete otočným voličom skupiny 0–F; režimy HQ, NOM a SPD umožňujú zvoliť dôraz na obraz alebo rýchlosť. Hliníkové telo bez ventilátora nepridáva hluk ventilátora na pľaci. Každá jednotka má 1,3″ OLED displej, hmotnosť uvádzanú výrobcom 200 g a závit 1/4″-20. Pred pripojením ďalších modelov overte presnú kompatibilitu a verziu firmvéru; označenie HE/SE neznamená univerzálnu kompatibilitu so všetkými zariadeniami Accsoon.
OBSAH BALENIA
Vysielač Accsoon CineView HE TX ×1

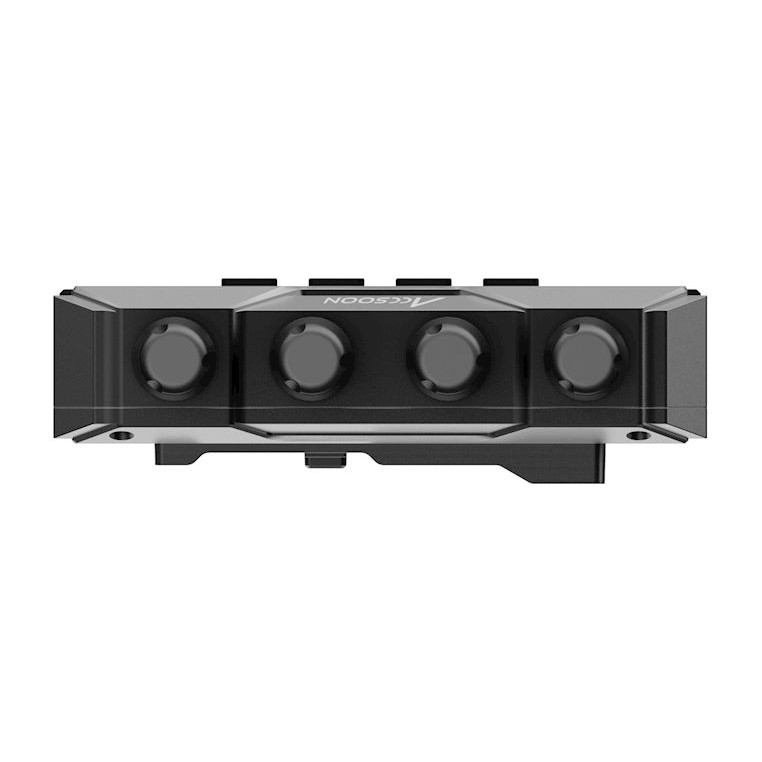

Antény pre vysielač
Adaptér do cold shoe ×1
Návod na použitie ×1
ŠPECIFIKÁCIE
Pásma: 2,4 GHz + 5 GHz
Maximálne rozlíšenie: 1920 × 1080, 60p
Dosah: Až 350 m; priama viditeľnosť, bez prekážok a rušenia
Oneskorenie: <60 ms; bez oneskorenia kamery
Prijímacie zariadenia: Najviac 4 celkom na jeden vysielač
Zvuk: PCM, 44,1/48 kHz, 16/24 bit
Displej jednotky: OLED 1,3″
Batéria: NP-F550 / NP-F750 / NP-F970
Napájanie DC: 7,4–16,8 V
DC konektor: 5,5 × 2,1 mm, zásuvka, kladný stred
Napájanie cez USB-C: 5 V; zdroj minimálne 2 A
Rozmery jednej jednotky: 105 × 66 × 32 mm, bez antén
