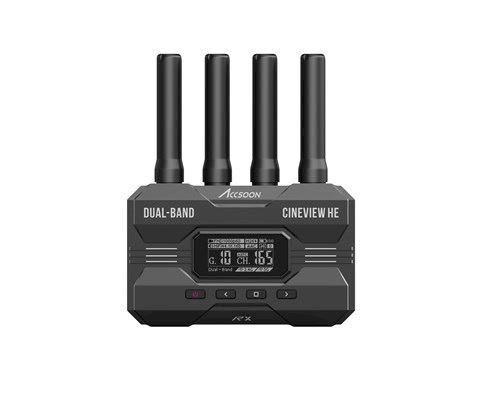

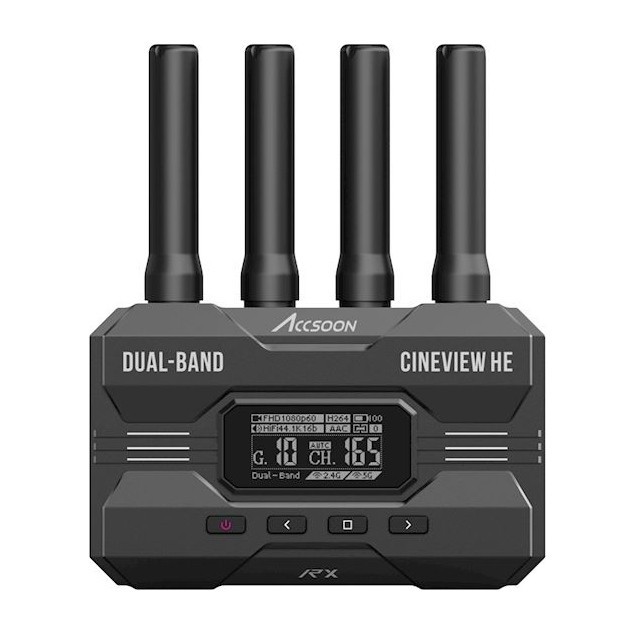

Accsoon Cineview HE RX

Kontrola záberu mimo kameru

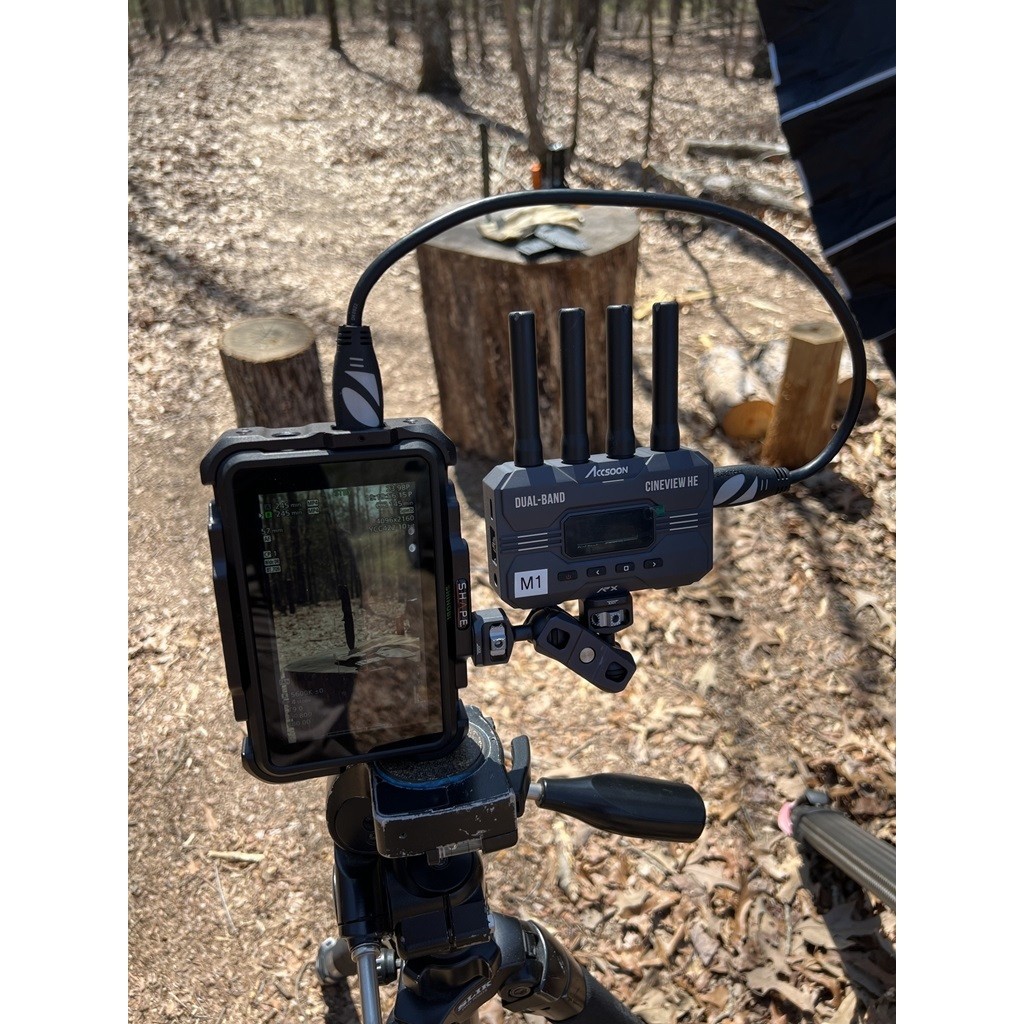

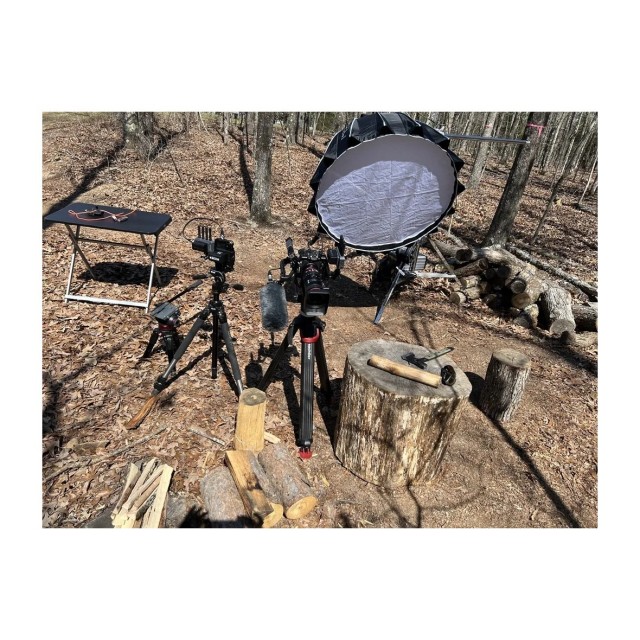

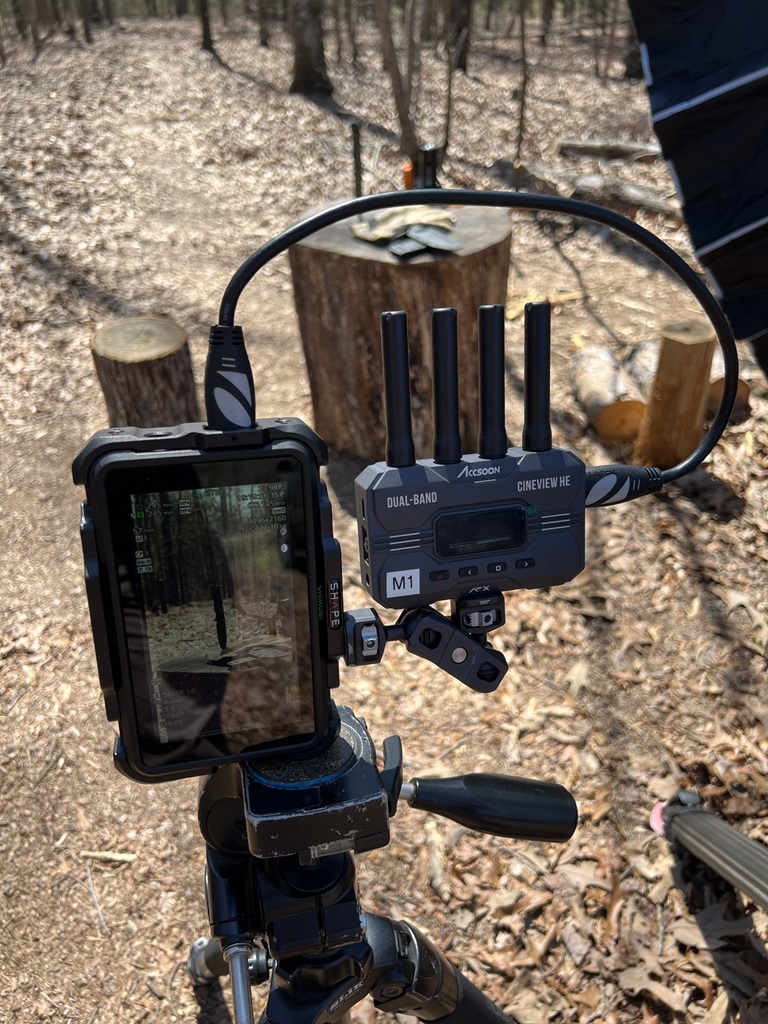

Prijímač HE pripevníte k externému monitoru a pripojíte jeho HDMI výstup. Samostatne zakúpený kompatibilný vysielač bezdrôtovo prenáša obraz z kamery, aby režisér, klient alebo kameraman mohli kontrolovať záber mimo kamery. Fotografia výrobcu ukazuje presný HE RX pri monitorovaní v teréne; monitor ani kamerová technika nie sú súčasťou balenia.

Dve frekvenčné pásma pre jeden obraz

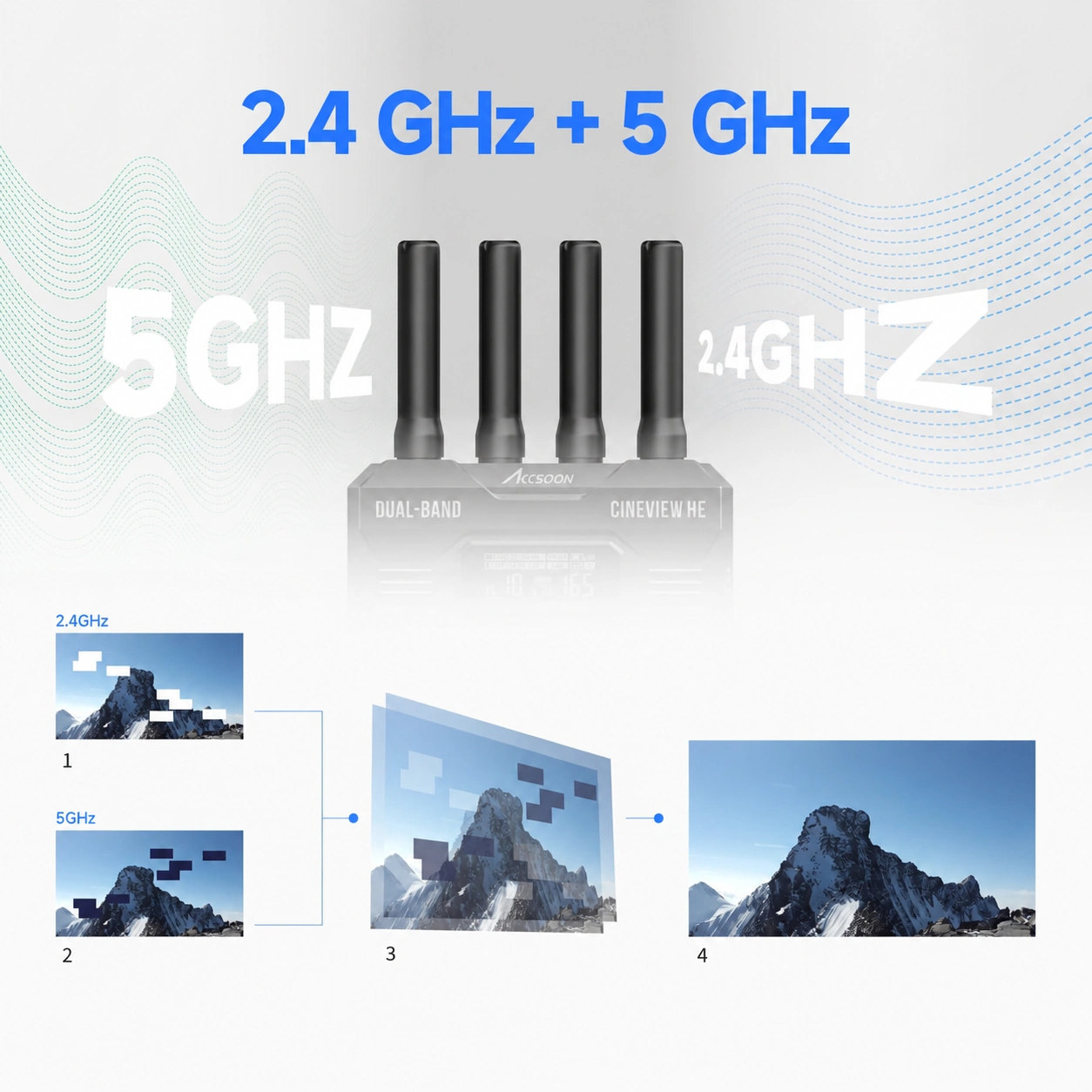

CineView HE súčasne prenáša obraz v pásmach 2,4 a 5 GHz. Prijímač porovnáva oba dátové toky a z nich zostavuje výsledný obraz, čo pomáha obmedziť vplyv rušenia. Schéma: 1 a 2 znázorňujú výpadky jednotlivých pásiem, 3 ich spojenie v prijímači a 4 obnovený obraz. Prenos závisí od okolného rádiového prostredia.

Dosah až 350 metrov

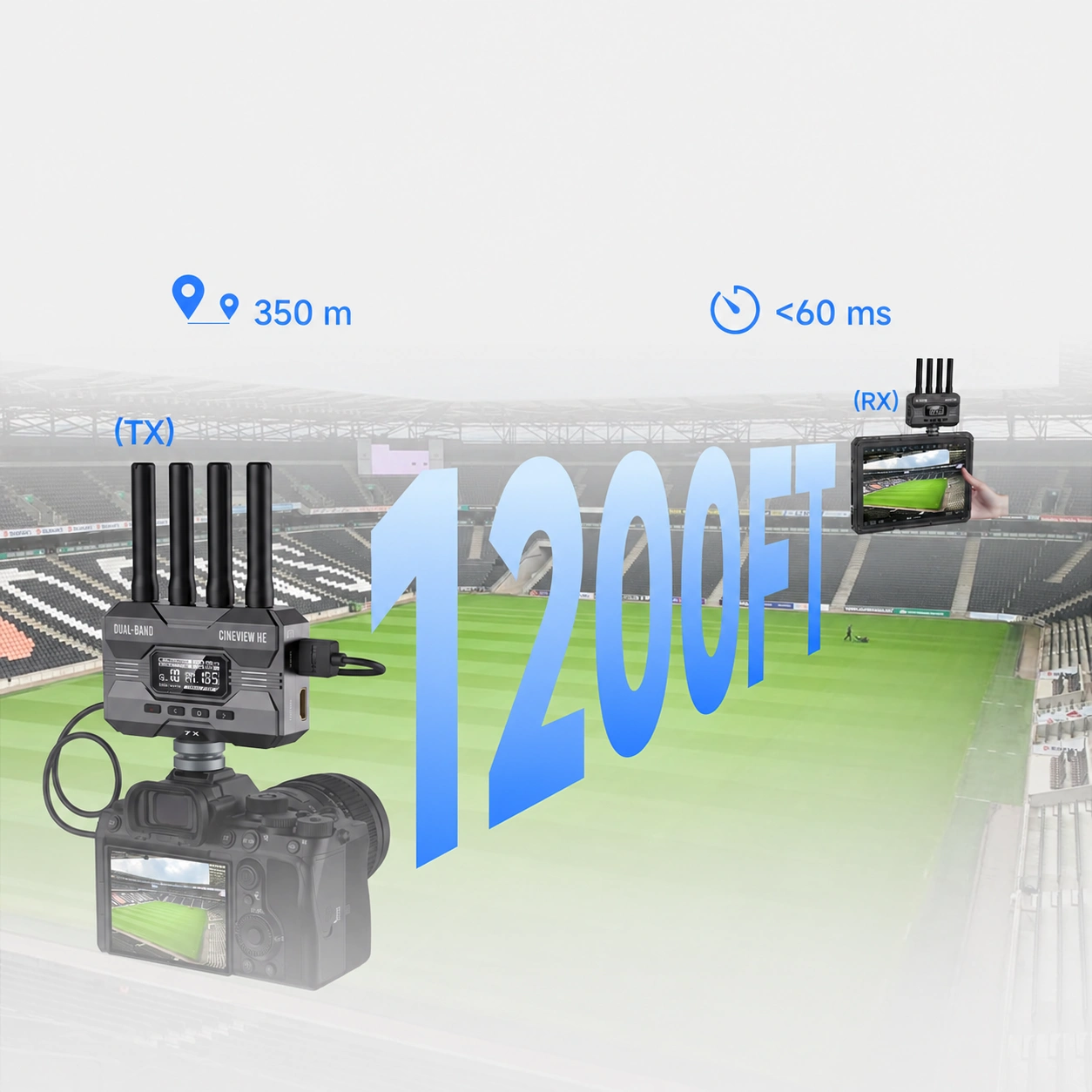

Výrobca uvádza dosah až 350 m pri priamej viditeľnosti, bez prekážok a rušenia. Latencia bezdrôtového prenosu je menšia ako 60 ms a nezahŕňa oneskorenie kamery. Táto kombinácia je vhodná na kontrolu záberu na pľaci; vzdialenosť pri príjme na telefóne sa môže líšiť od hardvérového prijímača.

HDMI na kamere, HDMI a UVC na prijímači

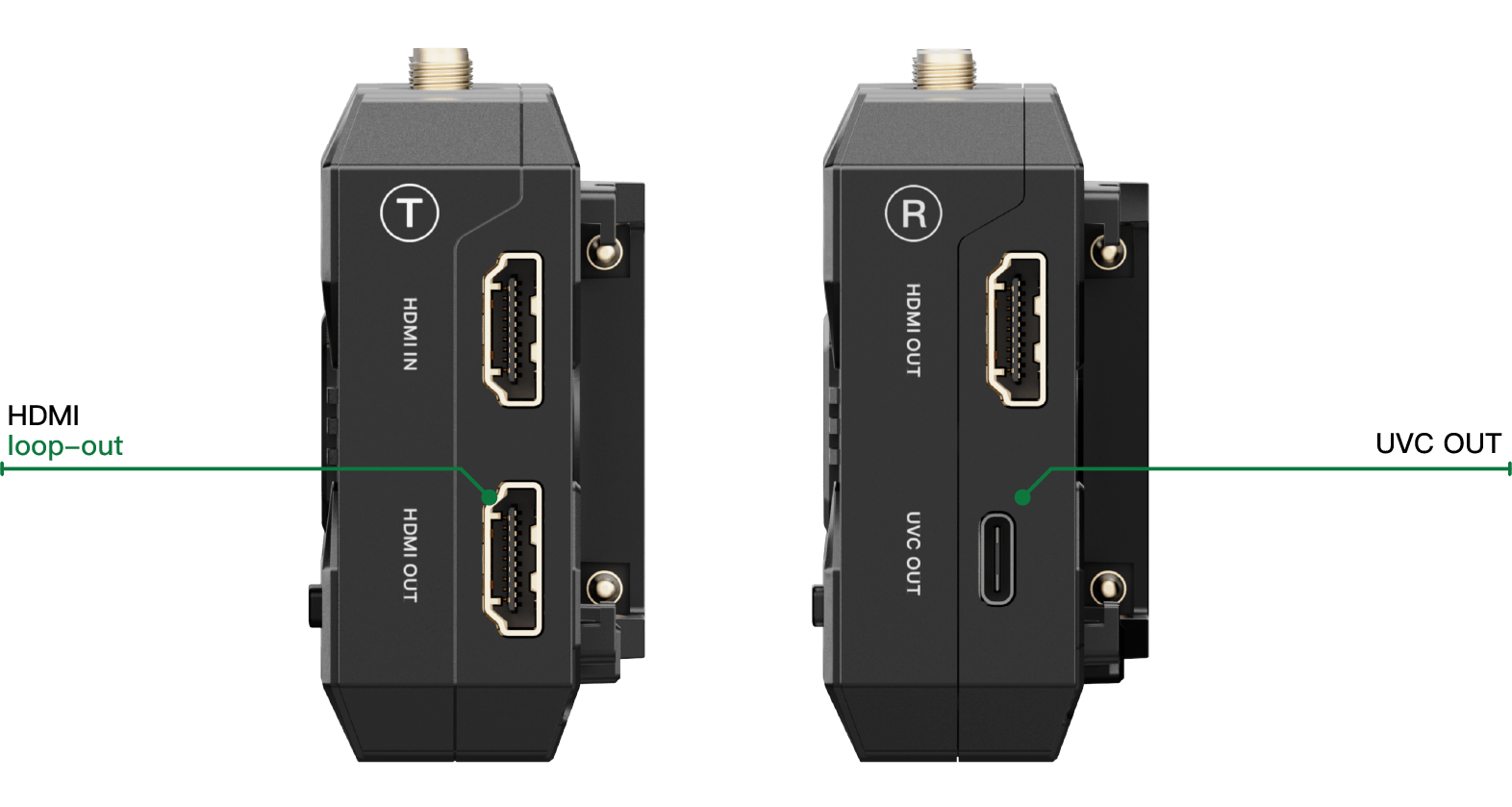

Tento prijímač (RX) poskytuje plnohodnotný výstup HDMI a samostatný dátový výstup USB-C UVC pre počítač. Nemá vstup HDMI z kamery ani výstup loop-out. Vysielač na ľavej strane schémy sa zakúpa samostatne a pripája kameru k bezdrôtovej zostave. HE podporuje Full HD až 60p a zvuk PCM; tento prijímač nemá rozhranie SDI.

Až štyri prijímacie zariadenia

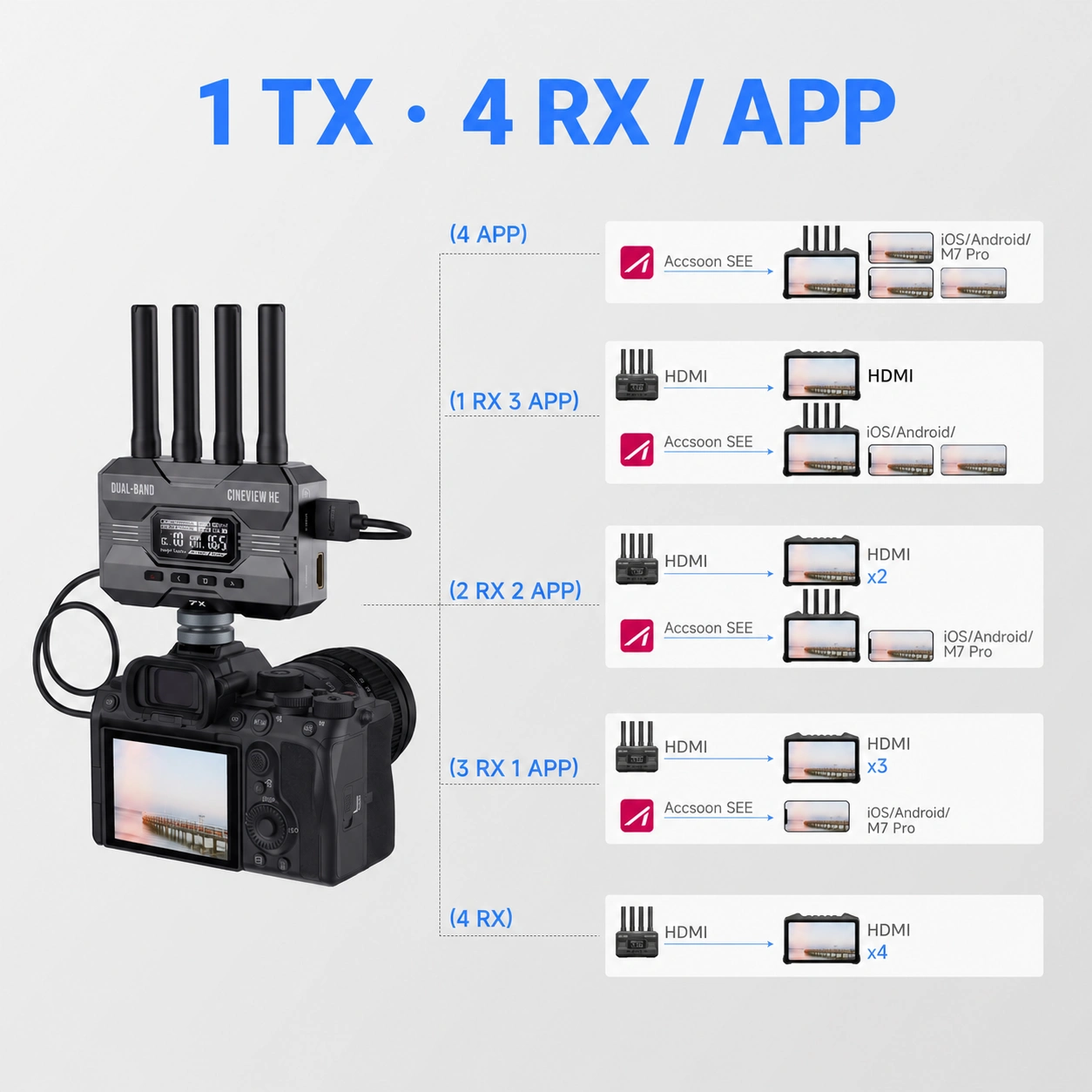

Prijímač obsadzuje jeden z maximálne štyroch bezdrôtových prijímacích slotov kompatibilného TX. Ďalšie hardvérové prijímače alebo telefóny a tablety s aplikáciou Accsoon SEE môžu zdieľať ten istý TX v rámci toho istého celkového limitu. Mobilné zariadenia prijímajú signál priamo z TX, nie prostredníctvom opakovaného vysielania z RX. HDMI monitor alebo počítač s rozhraním UVC za prijímačom nezaberá ďalší bezdrôtový slot.

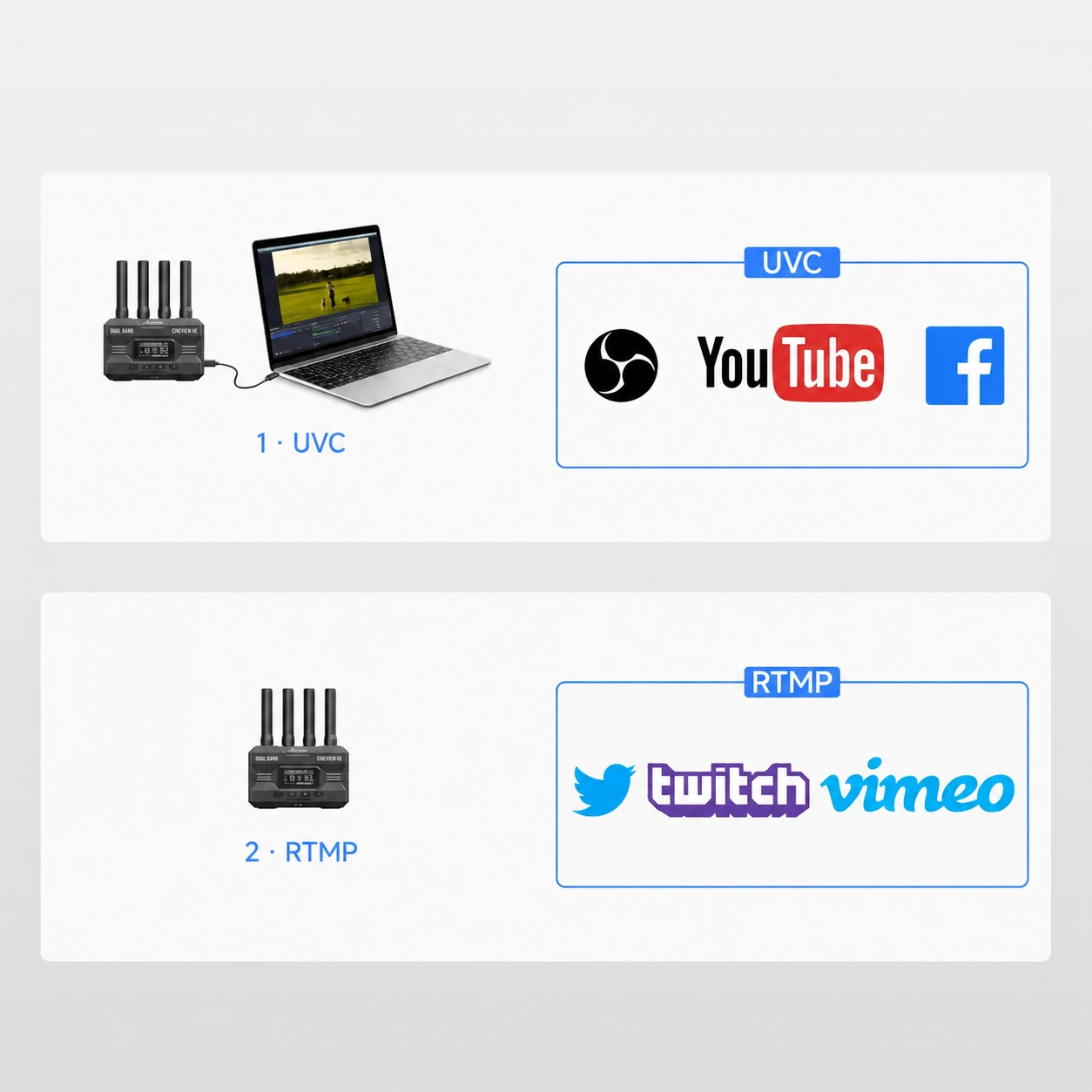

Obraz do počítača bez prevodníka

1 · UVC: tento prijímač (RX) pripojíte dátovým káblom USB-C k počítaču a prijatý obraz použijete napríklad v programe OBS bez ďalšej zachytávacej karty. Zdrojom obrazu je stále kompatibilný vysielač (TX). 2 · RTMP: samostatná mobilná cesta využíva aplikáciu Accsoon SEE v telefóne alebo tablete, ktorá prijíma signál priamo z vysielača (TX), a internetové pripojenie mobilného zariadenia. Prijímač (RX) nie je samostatný kodér na vysielanie na internet.

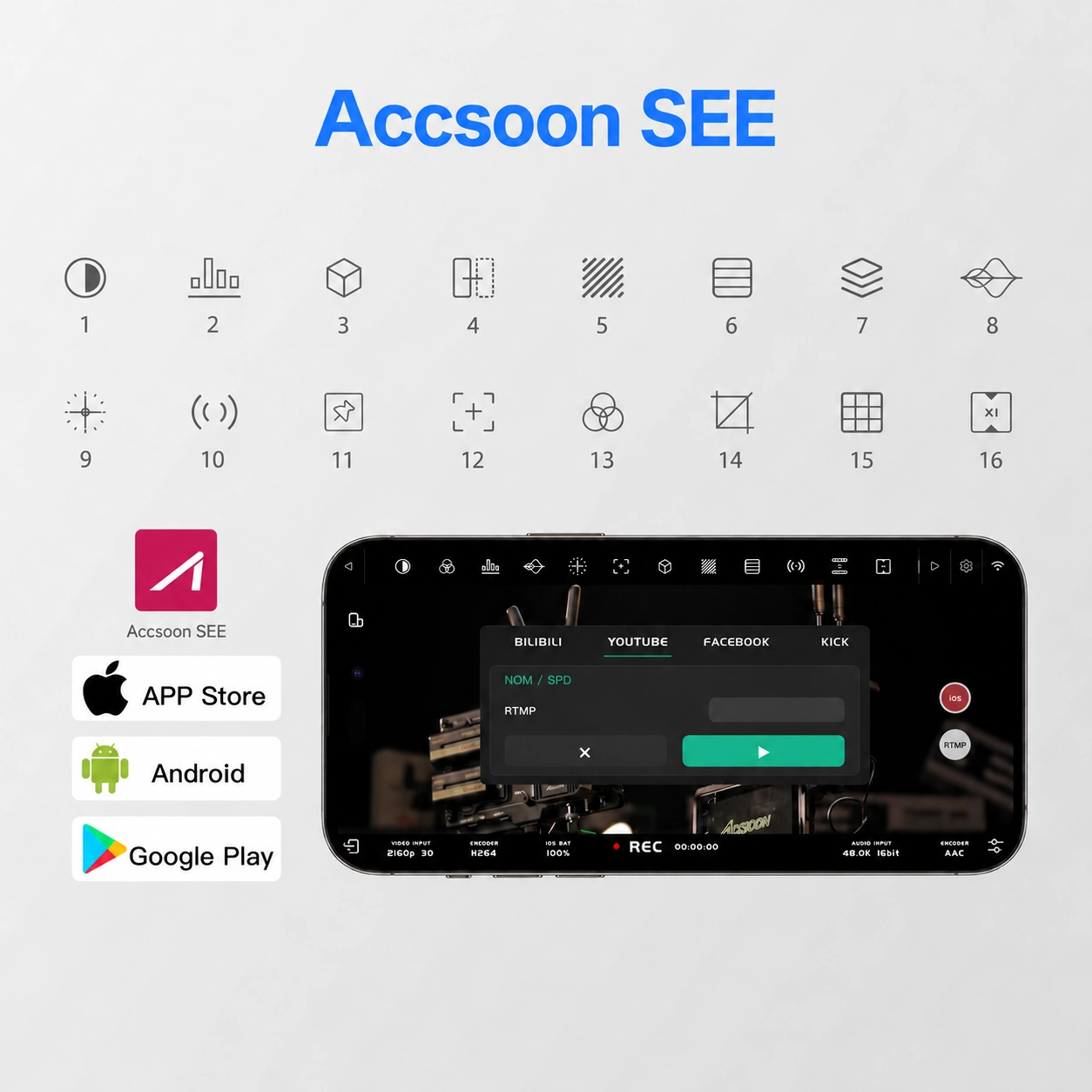

Nástroje aplikácie Accsoon SEE

Mobilné nástroje aplikácie Accsoon SEE ilustrujú samostatný príjem priamo z kompatibilného TX na telefóne alebo tablete, nie funkcie tohto RX. Umožňujú kontrolu expozície, farieb, kompozície a ostrosti, nahrávanie aj živé vysielanie. Číslovaná legenda zodpovedá ikonám výrobcu; prenos HE zostáva v rozlíšení Full HD.

1. Čiernobiely náhľad
2. Histogram
3. LUT
4. Zrkadlenie
5. Zebra
6. Falošné farby
7. Prekrývanie obrazu
8. Vlnová forma
9. Vektorskop
10. Zvuk
11. Značky
12. Ostrenie
13. RGB
14. Snímky obrazovky
15. Mriežky
16. Korekcia zobrazenia

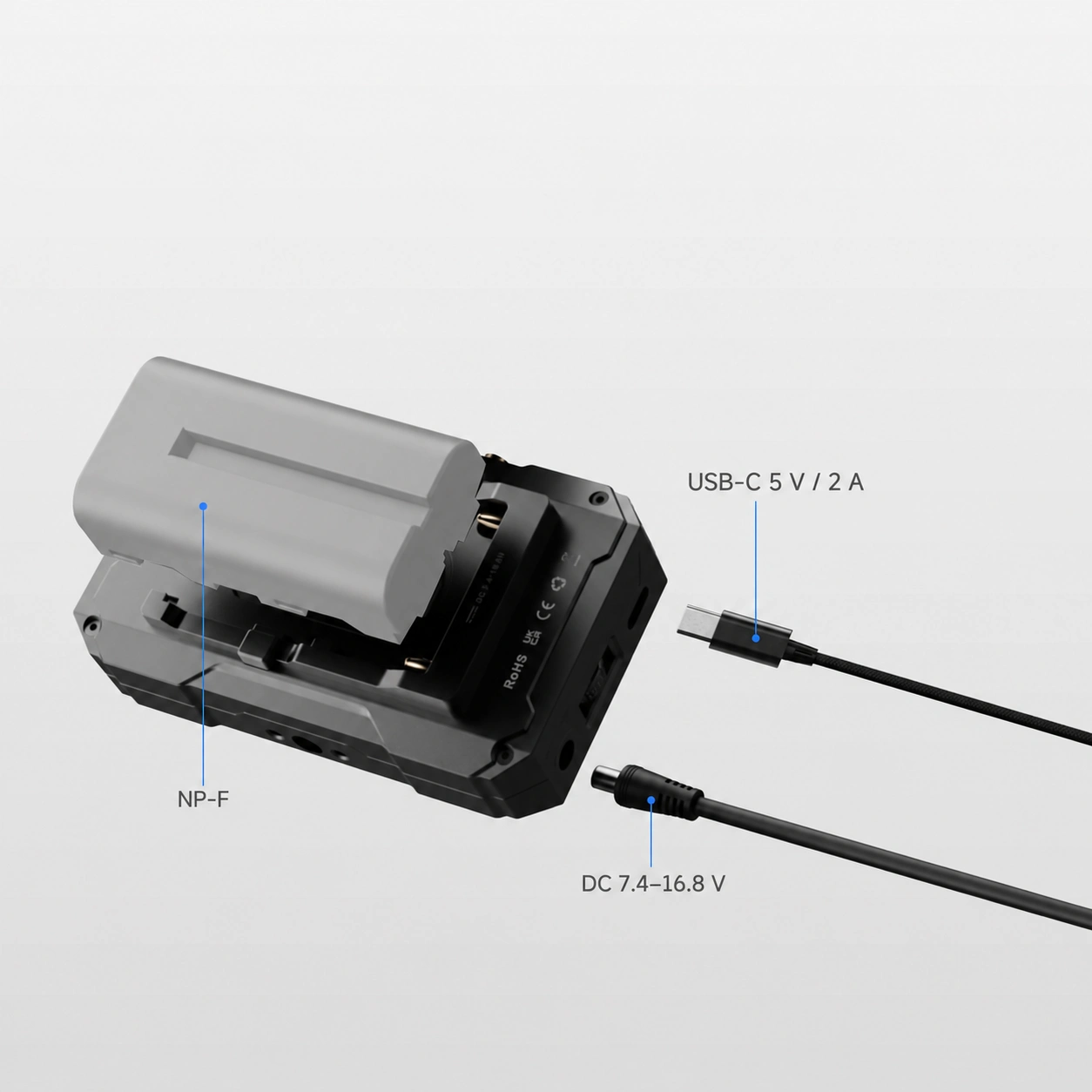

Napájanie podľa vášho zariadenia

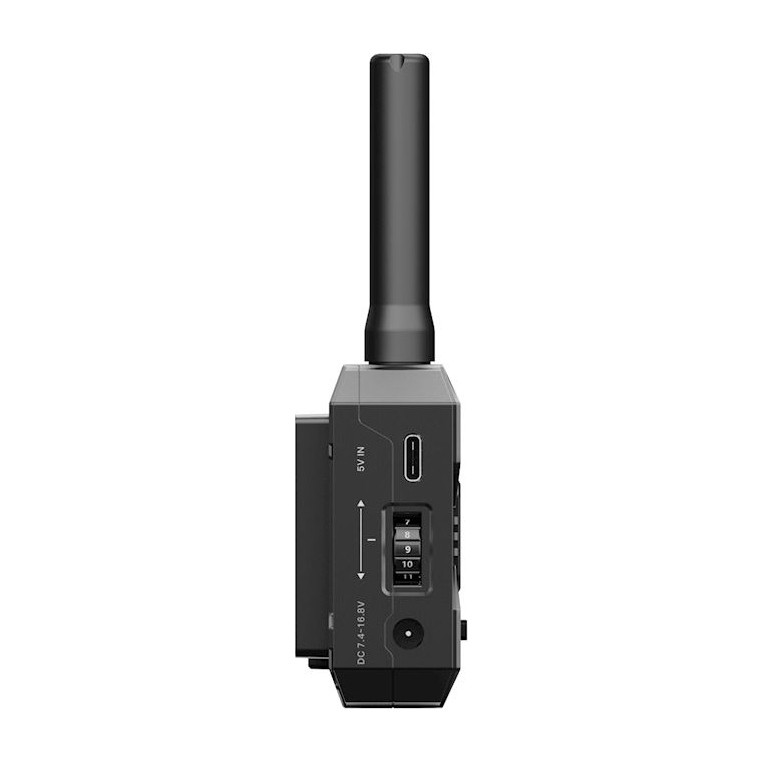

Prijímač napájate batériou NP-F550/750/970, cez DC 7,4–16,8 V alebo USB-C 5 V zo zdroja s minimálnym prúdom 2 A. DC konektor má rozmery 5,5 × 2,1 mm s kladným stredom. Prijímač má oddelené konektory USB-C pre dátový výstup UVC a napájanie; pre každý účel vyberte správny port. Batérie, napájacie zdroje a káble sa kupujú samostatne. Napájanie cez USB-C nenabíja batériu NP-F.
