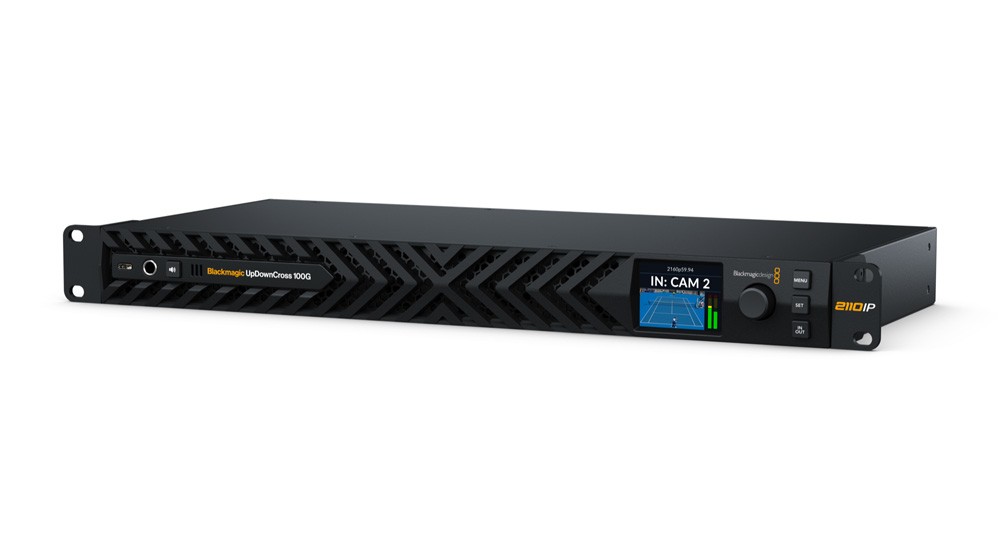

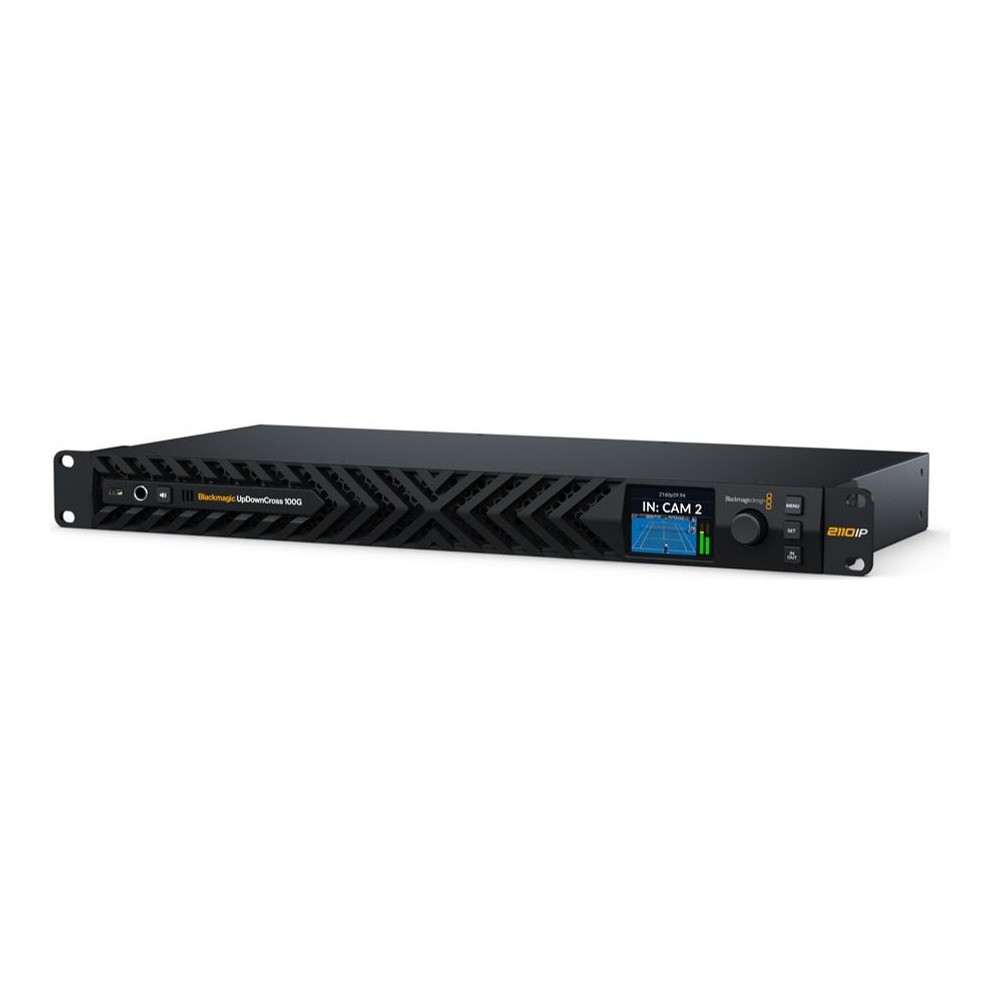

Blackmagic UpDownCross 100G

  • Doprava zdarma
Kód tovaru: CONVNVIPJ/STG/100G

Blackmagic UpDownCross 100G je výkonný 8-kanálový prevodník štandardov s natívnym SMPTE 2110 cez 100G Ethernet. Súčasne prevádza až osem samostatných SD, HD alebo Ultra HD IP video streamov, chránených redundantnými 100G QSFP28 linkami SMPTE 2022-7. 1RU zariadenie ponúka samostatné NMOS ovládanie, monitorovanie na prednom LCD displeji a redundantné napájanie…

Viac informácií

2 709 € s DPH 2 202.44 € bez DPH
Pridať do porovnania História cien
Dostupnosť
na otázku
Kód tovaru:
CONVNVIPJ/STG/100G
Pridať do porovnania História cien
Popis produktu ŠPECIFIKÁCIE OBSAH BALENIA

Popis produktu

Blackmagic UpDownCross 100G je výkonný 8-kanálový prevodník štandardov s natívnym SMPTE 2110 cez 100G Ethernet. Súčasne prevádza až osem samostatných SD, HD alebo Ultra HD IP video streamov, chránených redundantnými 100G QSFP28 linkami SMPTE 2022-7. 1RU zariadenie ponúka samostatné NMOS ovládanie, monitorovanie na prednom LCD displeji a redundantné napájanie striedavým prúdom pre spoľahlivú prevádzku v oblasti televízneho vysielania.

SMPTE 2110 · 100G infraštruktúra

Osem prevodov štandardov v jednom racku

Blackmagic UpDownCross 100G prevádza až osem samostatných IP video kanálov SD, HD a Ultra HD súčasne na požadovaný štandard. Je určený pre husté IP vysielacie inštalácie, kde rozhodujú kapacita, redundancia a prehľadné ovládanie na prednom paneli.

8× simultánnakonverzia 2× 100G QSFP28

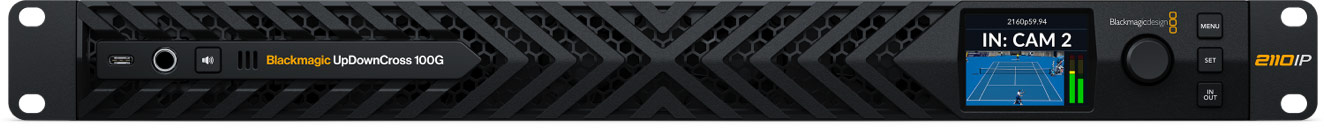

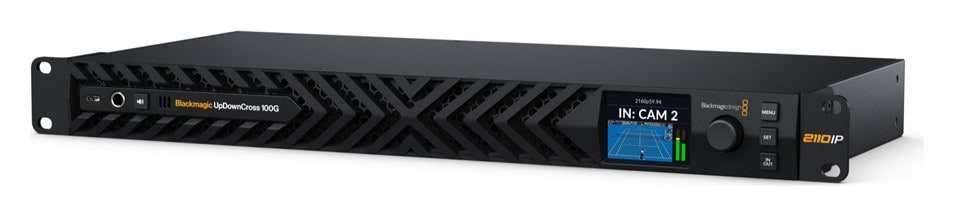

Blackmagic UpDownCross 100G v šasi 1RU

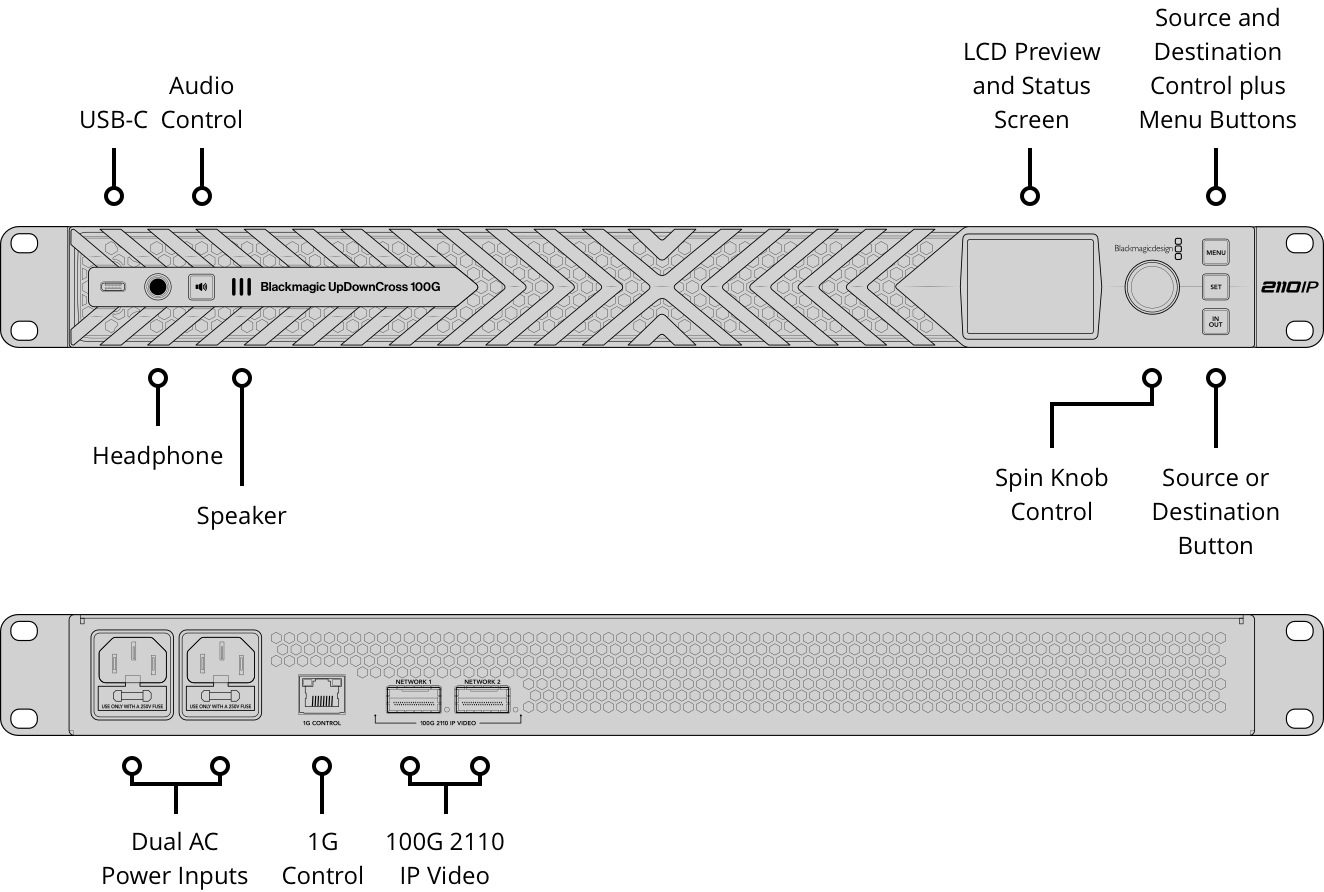

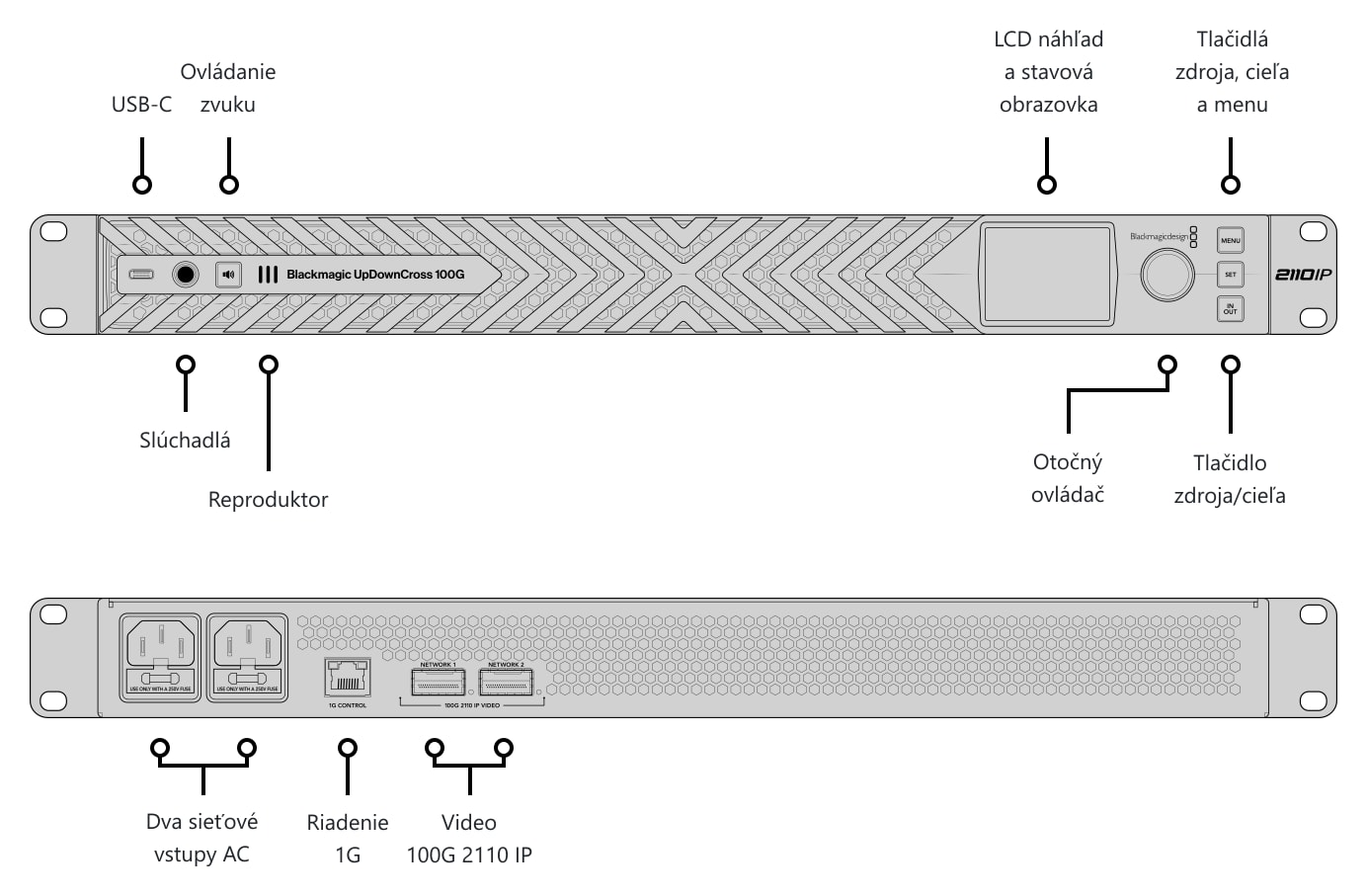

Pripojenia Blackmagic UpDownCross 100G

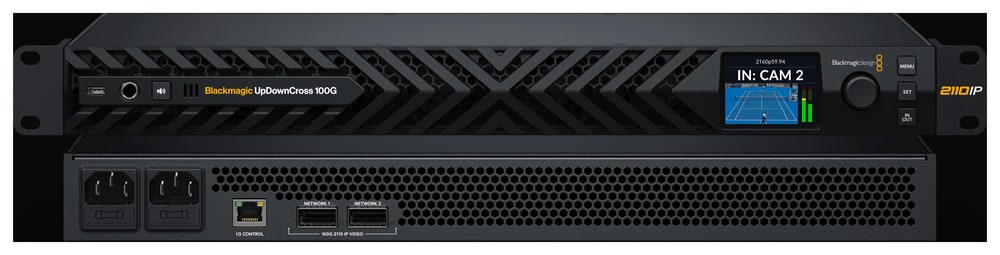

Redundantná sieť bez kompromisov

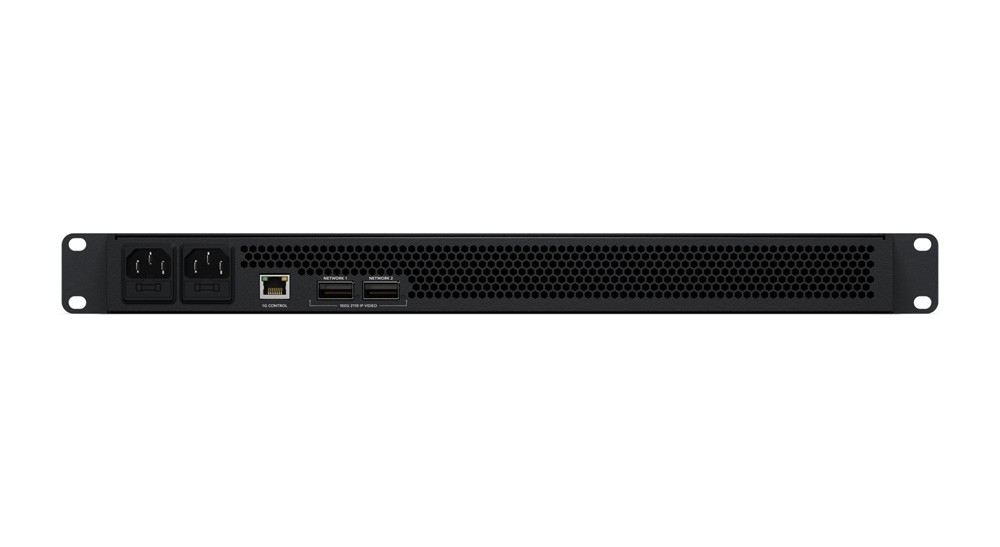

Dva porty 100G QSFP28 prenášajú identické SMPTE 2110 streamy cez oddelené sieťové cesty podľa SMPTE 2022-7. Samostatný port 1G RJ45 oddeľuje riadenie NMOS, konfiguráciu a aktualizácie firmvéru od mediálnej siete; USB-C umožňuje lokálnu konfiguráciu.

Každý IP video stream prenáša 16 kanálov vloženého zvuku. Zariadenie podporuje SMPTE 2110-20, -21, -30 a -40, 10-bitové video a rozlíšenia od SD až po Ultra HD 2160p60.

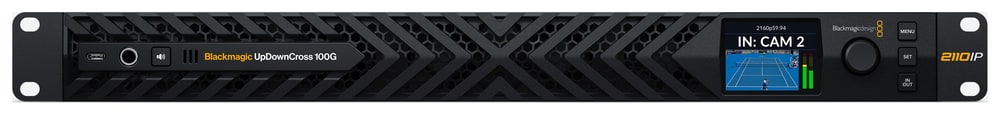

Monitorovanie priamo v racku

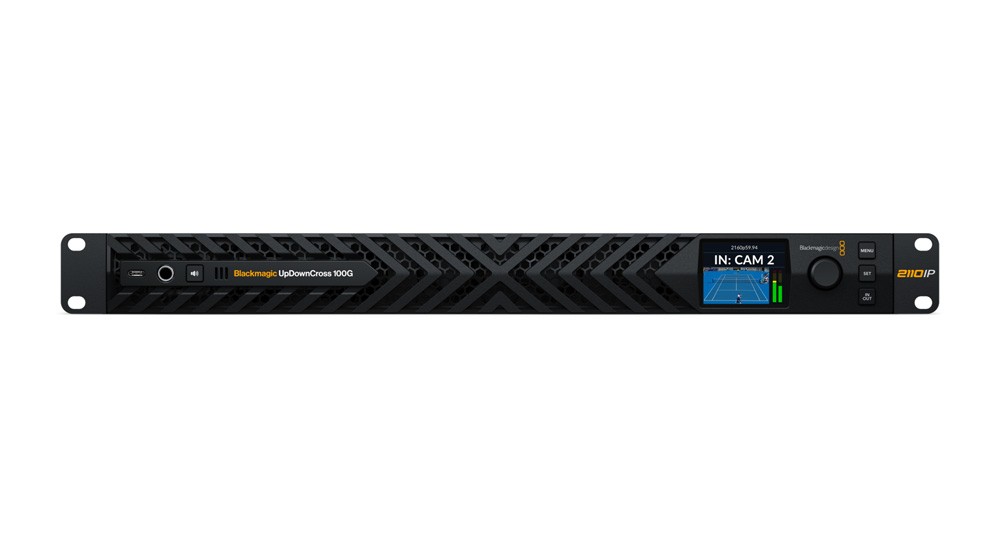

Vstavaný 2,2″ LCD displej, ovládacie koliesko a tlačidlá slúžia na výber zdroja aj cieľa a na kontrolu videa, zvuku, časového kódu a nastavení. Pre rýchlu akustickú kontrolu je na prednom paneli reproduktor aj 6,35 mm výstup pre slúchadlá.

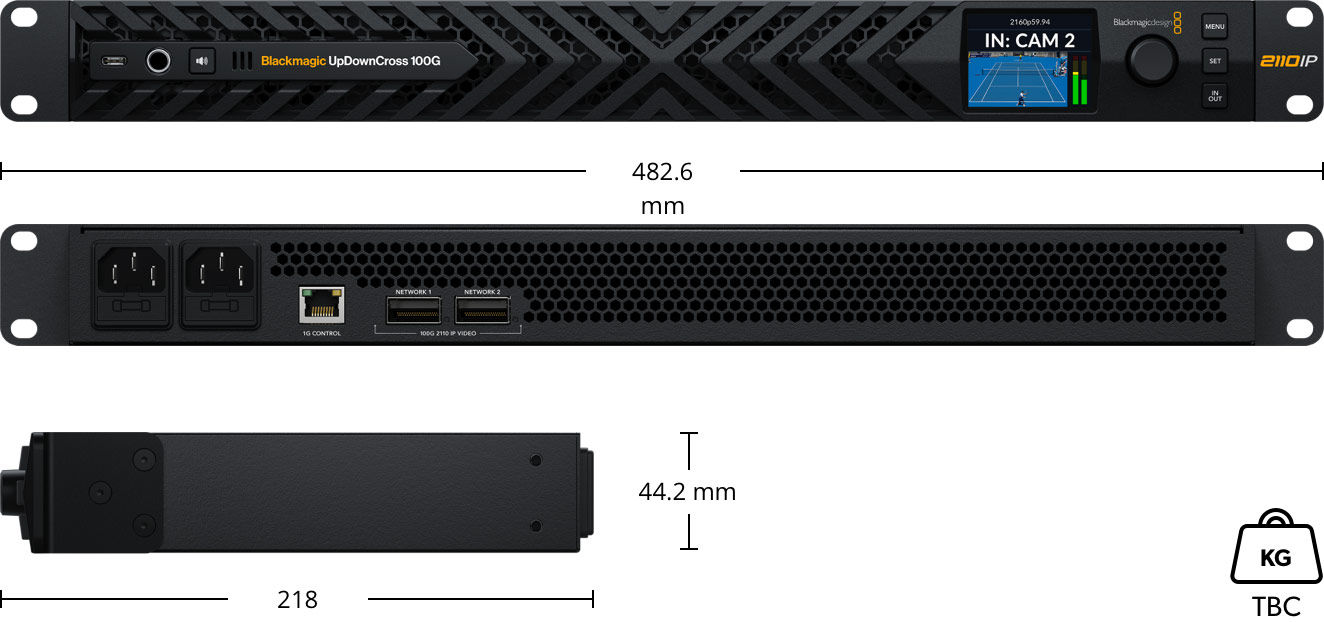

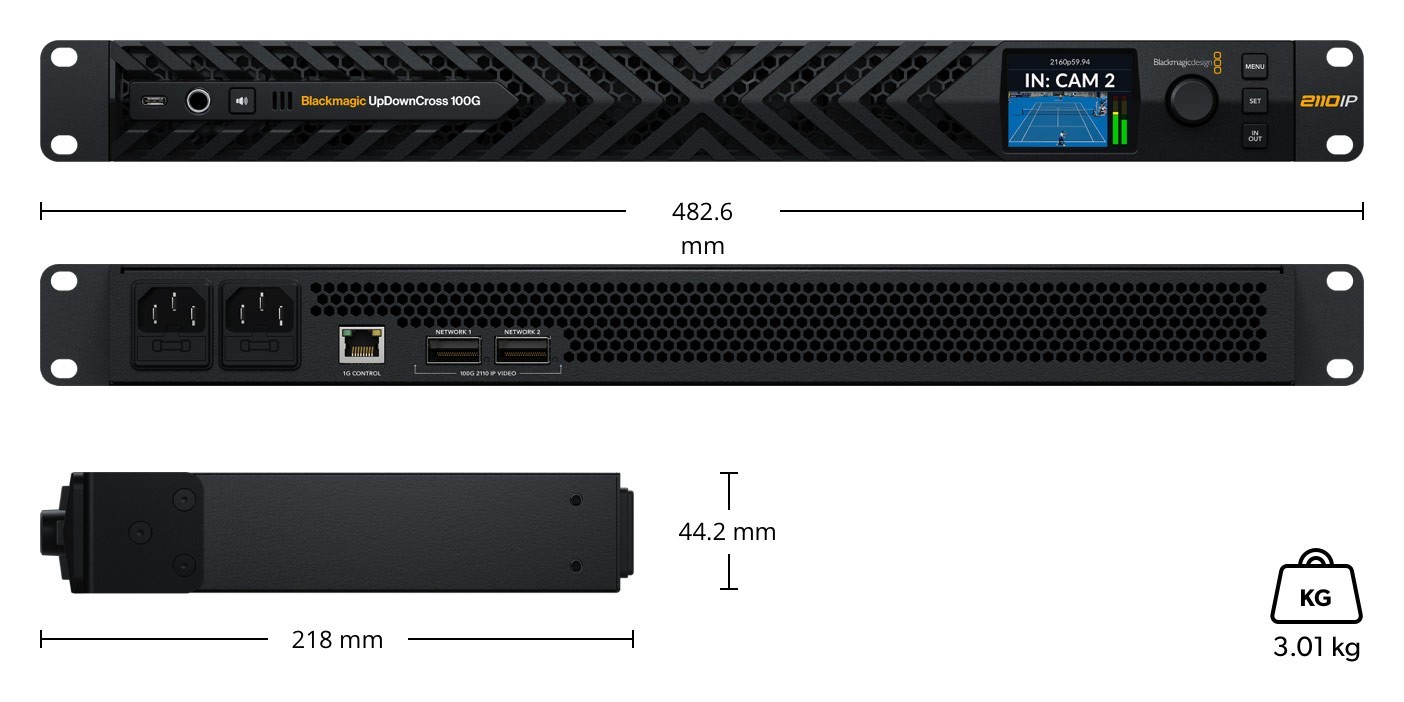

Rozmery a konštrukcia 1RU Blackmagic UpDownCross 100G

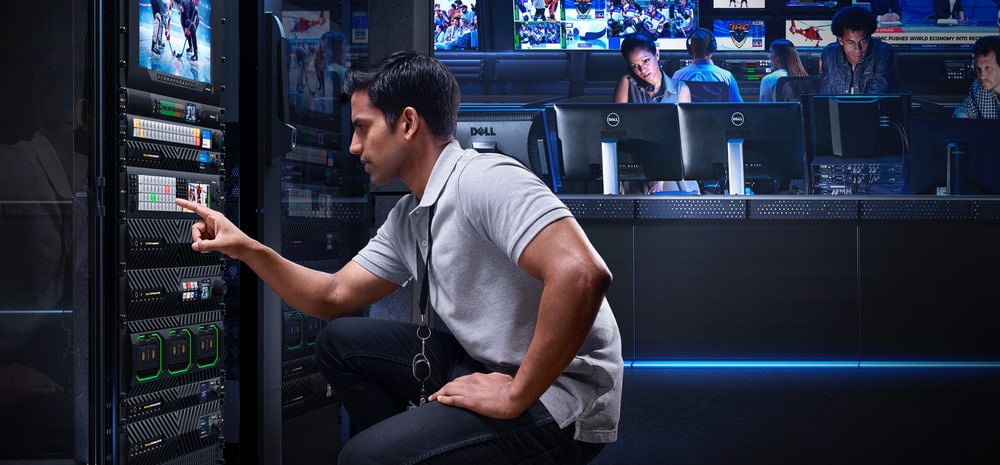

Konverzia a ochrana živého vysielania

Blackmagic UpDownCross 100G je výkonný 8-kanálový prevodník štandardov s natívnym pripojením SMPTE-2110 cez 100G Ethernet. Umožňuje súčasne prevádzať až 8 samostatných kanálov SD, HD a Ultra HD videa na akýkoľvek iný štandard. Profesionálna konštrukcia 1RU disponuje veľmi tichým chladením z prednej strany dozadu, redundantným 100G Ethernetom pre plnú kompatibilitu so štandardom SMPTE 2022-7, dvojitými redundantnými napájacími zdrojmi striedavého prúdu a samostatným riadiacim portom NMOS.

Štandard SMPTE-2110 definuje prenos, synchronizáciu a popis 10-bitového videa, zvuku a pomocných dát cez riadené IP vysielacie siete. Zariadenie dokáže pracovať s PTP hodinami a redundancia SMPTE 2022-7 odosiela dve identické kópie videa a zvuku cez oddelené cesty. Prichádzajúce RTP pakety porovnáva podľa poradových čísel a použije ten, ktorý dorazí ako prvý – bez výpadkov snímok a zvukových chýb.

OBSAH BALENIA

  • Blackmagic UpDownCross 100G
  • Peňaženka Welcome s QR kódom na stiahnutie softvéru

ŠPECIFIKÁCIE

  • IP siete: 2× 100G QSFP28, redundancia SMPTE 2022-7
  • Konverzia: až 8× Ultra HD alebo HD streamov súčasne
  • Riadiaca sieť: 1× 1G RJ45 pre NMOS, konfiguráciu a firmware
  • IP audio: 16 kanálov vloženého zvuku na každý video stream
  • Podporované štandardy: SMPTE 2110-20, -21, -30, -40 a SMPTE 2022-7
  • Video: SD, HD a Ultra HD až do 2160p60, 10 bitov
  • Monitorovanie: 2,2″ LCD, reproduktor a 6,35 mm výstup pre slúchadlá
  • Počítačové rozhranie: USB-C pre konfiguráciu a aktualizáciu firmvéru
  • Napájanie: 2× IEC C14, 2× interný zdroj 100–240 V AC
  • Inštalácia: 1 racková jednotka
  • Prevádzková teplota: 0 až 40 °C
  • Záruka: 1 rok obmedzenej záruky výrobcu
Parametre

Parametre

Výrobca: Blackmagic Design
Kategória: Prevodníky signálu

Hlavné parametre

Ďalšie funkcie4K Up/Down Cross
