Blackmagic SDI Expander 8x12G

  • Doprava zdarma
Kód tovaru: CONVNVIPP/EX10012G8

Blackmagic SDI Expander 8x12G pripojí osem vstupov a osem výstupov 12G-SDI k redundantnej infraštruktúre SMPTE-2110 so 100G Ethernetom. Jednotka 1U súčasne prevádza osem kanálov z SDI do IP a osem z IP späť do SDI; má dva porty 100G QSFP28, samostatný port na riadenie NMOS a dva redundantné napájacie zdroje AC.

Viac informácií

3 329 € s DPH 2 706.5 € bez DPH
Pridať do porovnania História cien
Dostupnosť
na otázku
Kód tovaru:
CONVNVIPP/EX10012G8
Pridať do porovnania História cien

Najlepšie príslušenstvo pre Blackmagic SDI Expander 8x12G

Infinitek L-4.5CHWS 5m FLEX 12G-SDI kábel BNC-BNC

Canare L-4.5CHWS BNC je flexibilný a odolný 75 ohm 7,2 mm koaxiálny "Low Loss" SD/HD/3G/12G-SDI
31 €
Skladom > 5 ks

Infinitek L-4.5CHWS 2m FLEX 12G-SDI kábel BNC-BNC

Canare L-4.5CHWS BNC je flexibilný a odolný 75 ohm 7,2 mm koaxiálny "Low Loss" SD/HD/3G/12G-SDI
19 €
Skladom > 5 ks

PremiumCord patch cable CAT 6a S-FTP BLK, 2m

Premiumcord Patch kábel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 čierny
3.3 €
Skladom > 5 ks

Blackmagic Ethernet Switch 820

  • Doprava zdarma
Blackmagic Ethernet Switch 820 je navrhnutý pre pokročilé vysielacie systémy. Poskytuje
2 589 €
na otázku

HyperDeck ISO Recorder 100G

  • Doprava zdarma
HyperDeck ISO Recorder 100G je 2RU rekordér pre živú produkciu: až osem samostatných
5 389 €
na otázku

Zobraziť všetko príslušenstvo

Popis produktu ŠPECIFIKÁCIE OBSAH BALENIA

Popis produktu

Blackmagic SDI Expander 8x12G pripojí osem vstupov a osem výstupov 12G-SDI k redundantnej infraštruktúre SMPTE-2110 so 100G Ethernetom. Jednotka 1U súčasne prevádza osem kanálov z SDI do IP a osem z IP späť do SDI; má dva porty 100G QSFP28, samostatný port na riadenie NMOS a dva redundantné napájacie zdroje AC.

Osem liniek SDI do redundantnej IP infraštruktúry 100G

Šestnásť prevodových kanálov v jednej rackovej jednotke: existujúce zariadenia 12G-SDI sa bez výmeny zapoja do redundantnej siete 100G.

8× vstup 12G-SDI8× výstup 12G-SDI2× 100G QSFP28SMPTE 2022-71U do racku

Bez výpadku aj pri poruche trasy

Redundancia SMPTE 2022-7 posiela každý stream dvoma oddelenými sieťami 100G. Keď jedna trasa vypadne, obraz aj zvuk bežia ďalej z druhej.

Oddelené riadenie NMOS

Samostatný port 1G RJ45 pre NMOS, konfiguráciu a aktualizácie oddeľuje riadenie od mediálnej siete.

Dva napájacie zdroje

Dva interné napájacie zdroje 100–240 V so samostatnými vstupmi IEC C14.

S rekordérom HyperDeck ISO

Expander doplní HyperDeck ISO Recorder 100G o vstupy 12G-SDI na záznam ôsmich kamier.

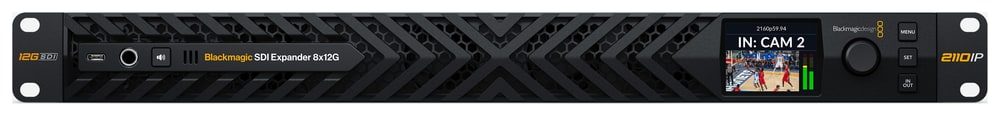

Kontrola priamo v racku

Predný LCD displej 2,2″ zobrazuje video, zvuk, štandard a timecode; otočným ovládačom možno prechádzať všetky vstupy. Tri tlačidlá uľahčia voľbu zdroja aj cieľa bez počítača, vstavaný reproduktor a výstup na slúchadlá 6,35 mm umožňujú rýchlu kontrolu zvuku.

Blackmagic SDI Expander 8x12G – Kontrola priamo v racku

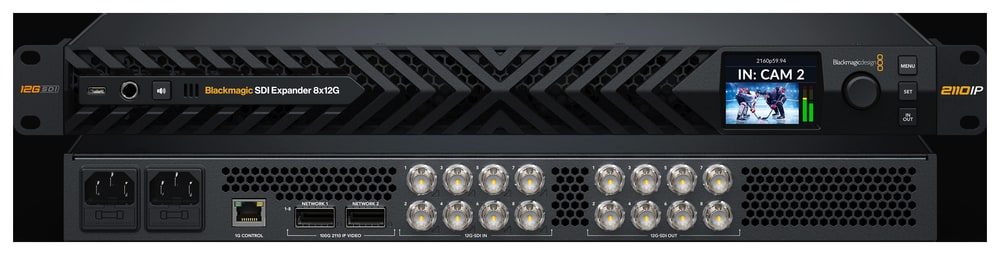

Odolný most medzi SDI a IP

Dva porty 100G QSFP28 prenášajú redundantné streamy podľa SMPTE 2022-7. Samostatný port 1G RJ45 slúži na riadenie NMOS, konfiguráciu a aktualizácie; dva interné napájacie zdroje udržia prevádzku aj pri výpadku jednej napájacej vetvy.

Blackmagic SDI Expander 8x12G – Odolný most medzi SDI a IP

Tichá prevádzka v réžii

Chladenie spredu dozadu s niekoľkými ventilátormi je veľmi tiché, takže sa expander hodí aj do racku priamo v réžii. Každý stream 2110 IP nesie 16 kanálov vloženého zvuku; USB-C na čele slúži na nastavenie a aktualizácie.

Blackmagic SDI Expander 8x12G – Tichá prevádzka v réžii

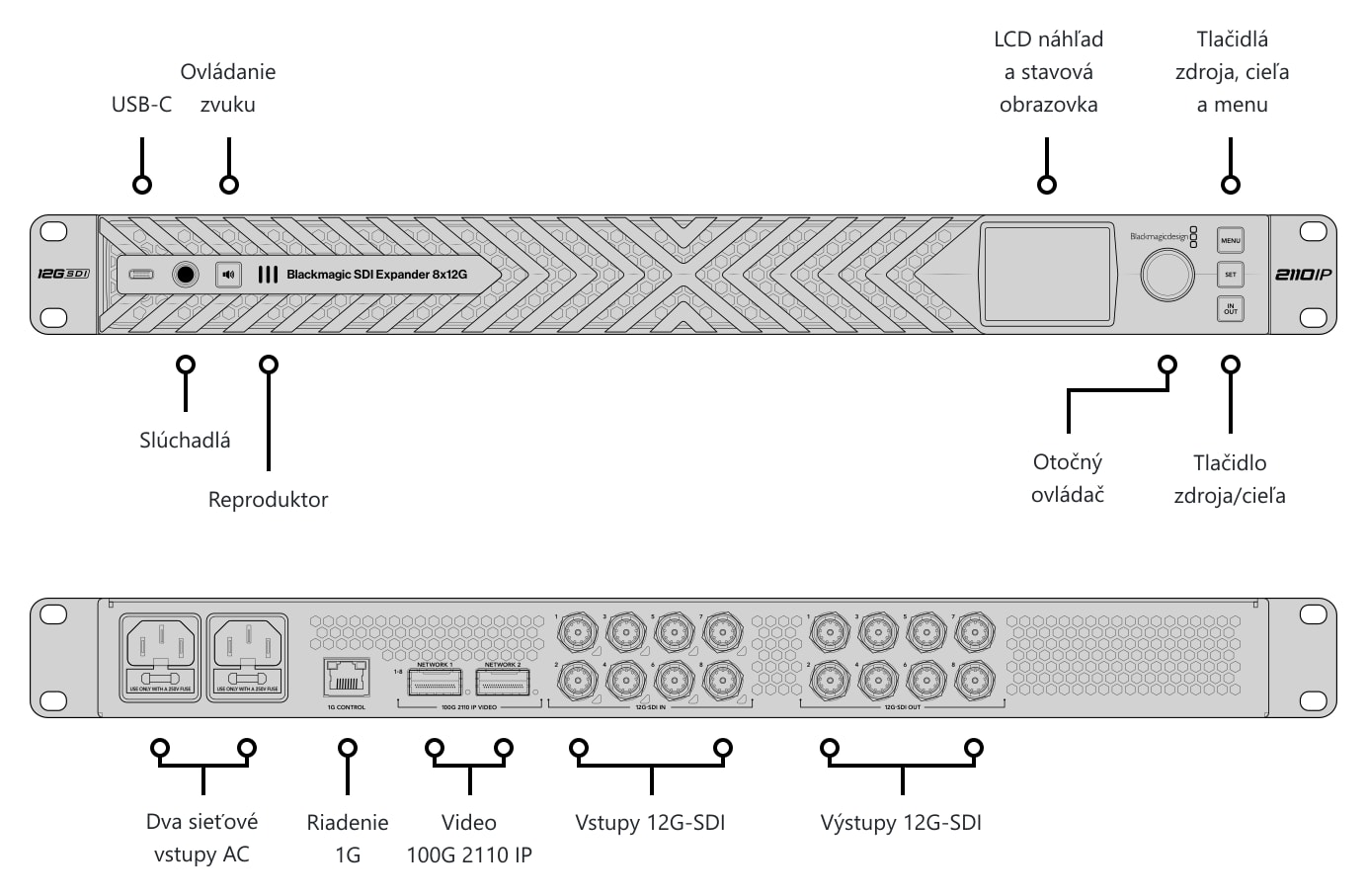

Konektory

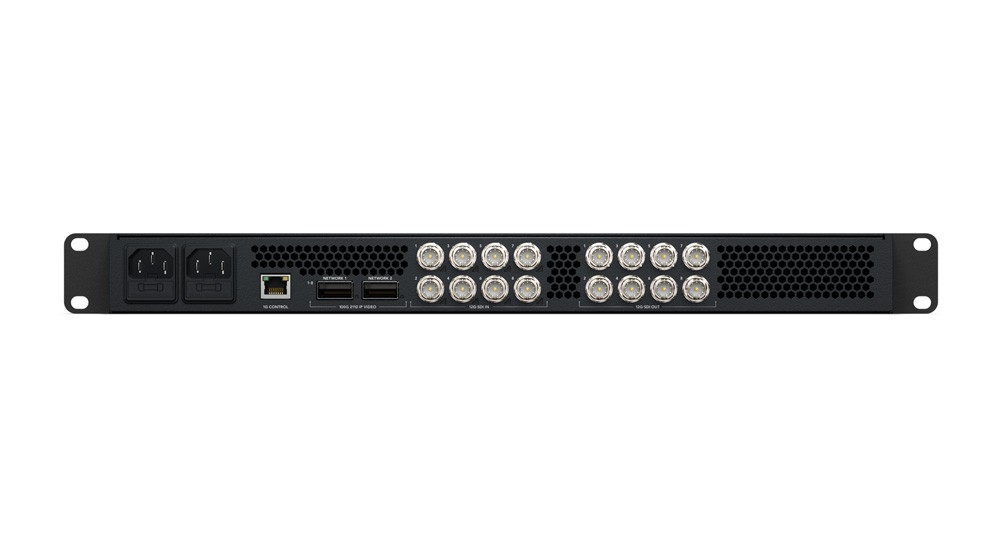

Vzadu sú dva sieťové vstupy AC, port 1G na riadenie, dva porty 100G QSFP28 pre video 2110 IP, osem vstupov a osem výstupov 12G-SDI.

Blackmagic SDI Expander 8x12G – Konektory

Ďalšie informácie

Redundancia, ktorá drží vysielanie v chode

Expander prevádza oboma smermi súčasne: osem nezávislých kanálov 12G-SDI do SMPTE-2110 a samostatnú sadu ôsmich kanálov SMPTE-2110 späť na 12G-SDI. Celkovo teda poskytuje 16 prevodových kanálov v jedinom zariadení s výškou 1U.

Dve oddelené cesty 100G Ethernet podporujú SMPTE 2022-7 Seamless Protection Switching. Zariadenie porovnáva pakety RTP podľa poradových čísel a pre každý okamih použije najrýchlejšie doručené dáta, takže prepnutie medzi redundantnými cestami prebehne plynulo, bez straty snímok a výpadkov zvuku.

OBSAH BALENIA

  • Blackmagic SDI Expander 8x12G
  • Uvítacia karta s QR kódom na stiahnutie softvéru

ŠPECIFIKÁCIE

  • Sieť 100G 2110 IP: 2× 100G QSFP28; redundancia SMPTE 2022-7 cez dve siete 2110
  • Kanály: 8× Ultra HD alebo HD na pár 100G
  • Vstupy SDI: 8× 12G-SDI
  • Výstupy SDI: 8× 12G-SDI
  • Rýchlosti SDI: 1,5G, 3G, 6G, 12G
  • Riadiaca sieť 1G: 1× RJ45 1G pre NMOS, konfiguráciu a aktualizácie
  • Počítačové rozhranie: 1× USB-C na konfiguráciu a aktualizácie
  • Zvuk: 16 kanálov vloženého zvuku na každom vstupe a výstupe SDI aj na každom streame 2110 IP
  • Monitoring zvuku: reproduktor na čelnom paneli, výstup na slúchadlá 6,35 mm
  • Štandardy SD: 525i59,94 NTSC, 625i50 PAL
  • Štandardy HD: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Štandardy Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
  • Normy SDI: SMPTE 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1, SMPTE 2022-7
  • Normy IP: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3
  • Synchronizácia: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 voliteľne pre 2160p59,94 a 2160p60
  • Farebná presnosť a priestor: 10-bitové YUV 4:2:2; Rec. 709 a Rec. 2020
  • Ovládanie: farebný LCD displej 2,2″, 3 tlačidlá, otočný ovládač
  • Napájanie: 2× interný napájací zdroj 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Inštalácia: 1U do 19″ racku

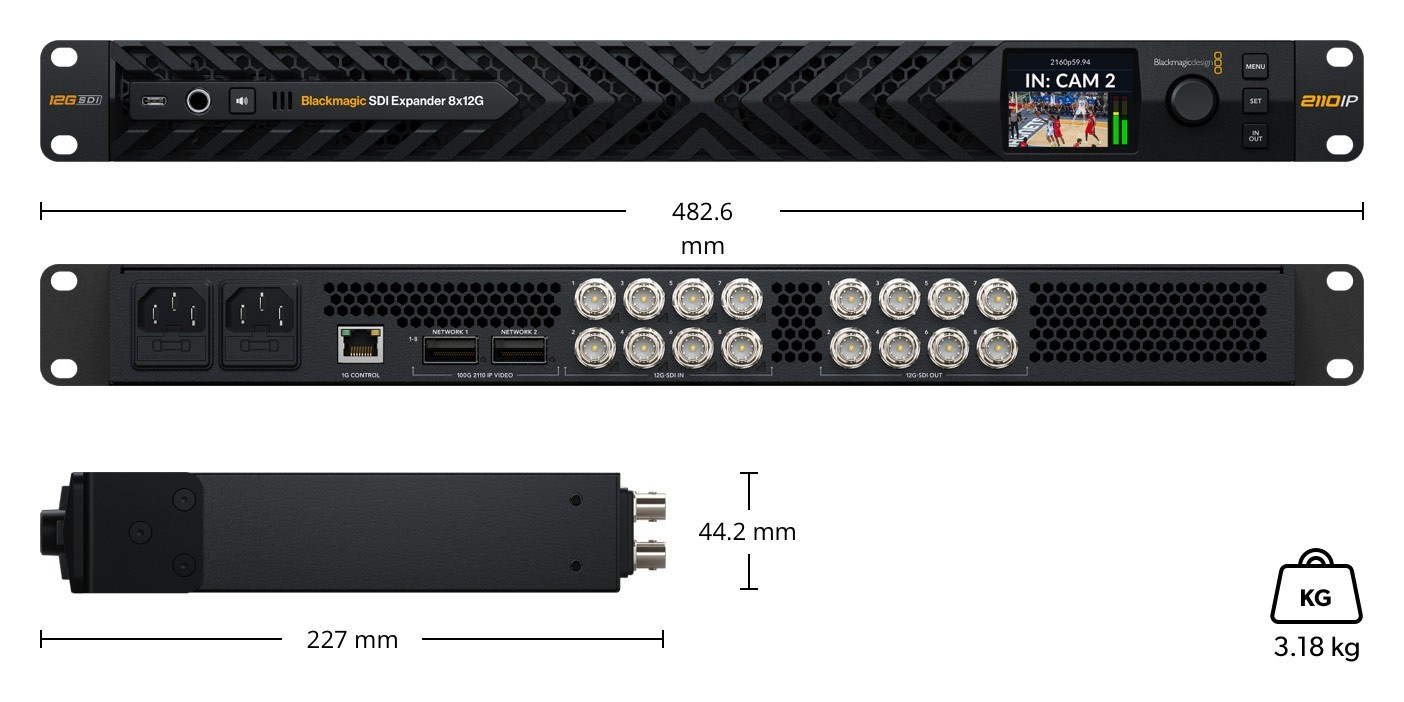

  • Rozmery (š × h × v): 482,6 × 227 × 44,2 mm
  • Hmotnosť: 3,18 kg
  • Podporované systémy: macOS 15 Sequoia, macOS 26 Tahoe alebo novší; Windows 11
  • Prevádzková teplota: 5 až 40 °C
  • Skladovacia teplota: -20 až 45 °C
  • Relatívna vlhkosť: 0–90 %, bez kondenzácie
  • Záruka: 1 rok obmedzenej záruky výrobcu
Parametre

Parametre

Výrobca: Blackmagic Design
Kategória: Prevodníky signálu

Hlavné parametre

Ďalšie funkcieAudio výstup · LCD displej · automatické prispôsobenie formátu
Zdroj12G SDI · IP
CieľIP · 12G SDI
