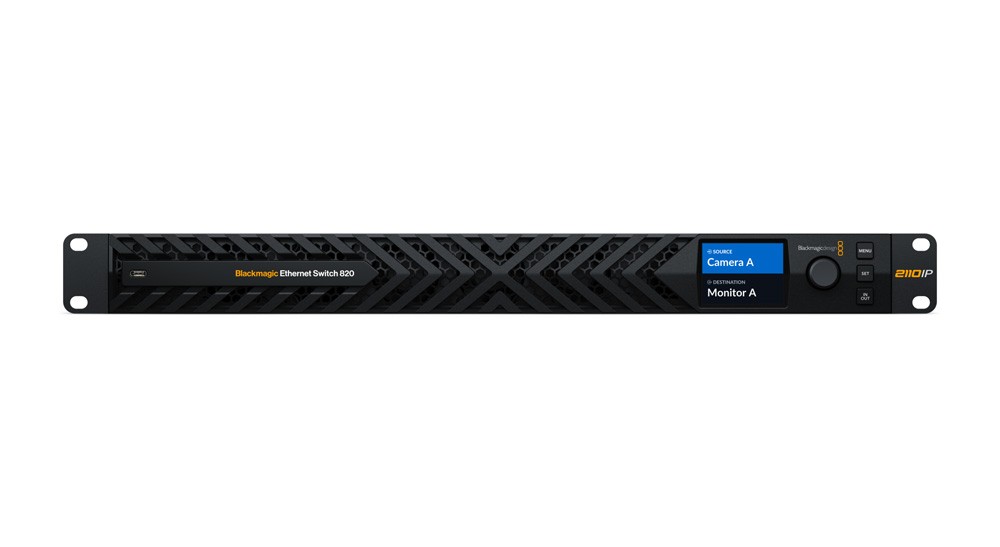

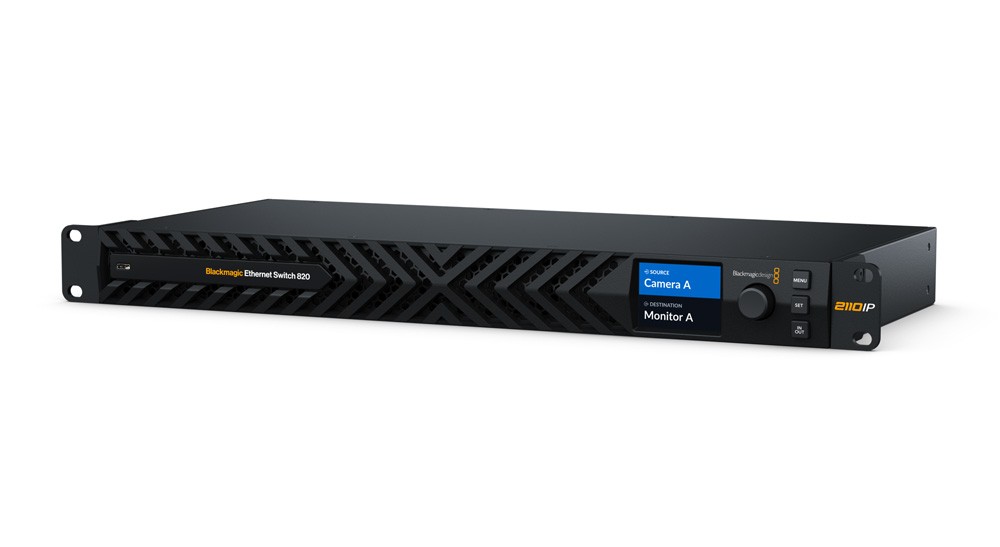

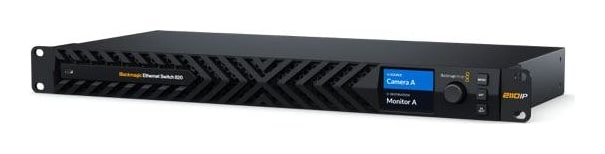

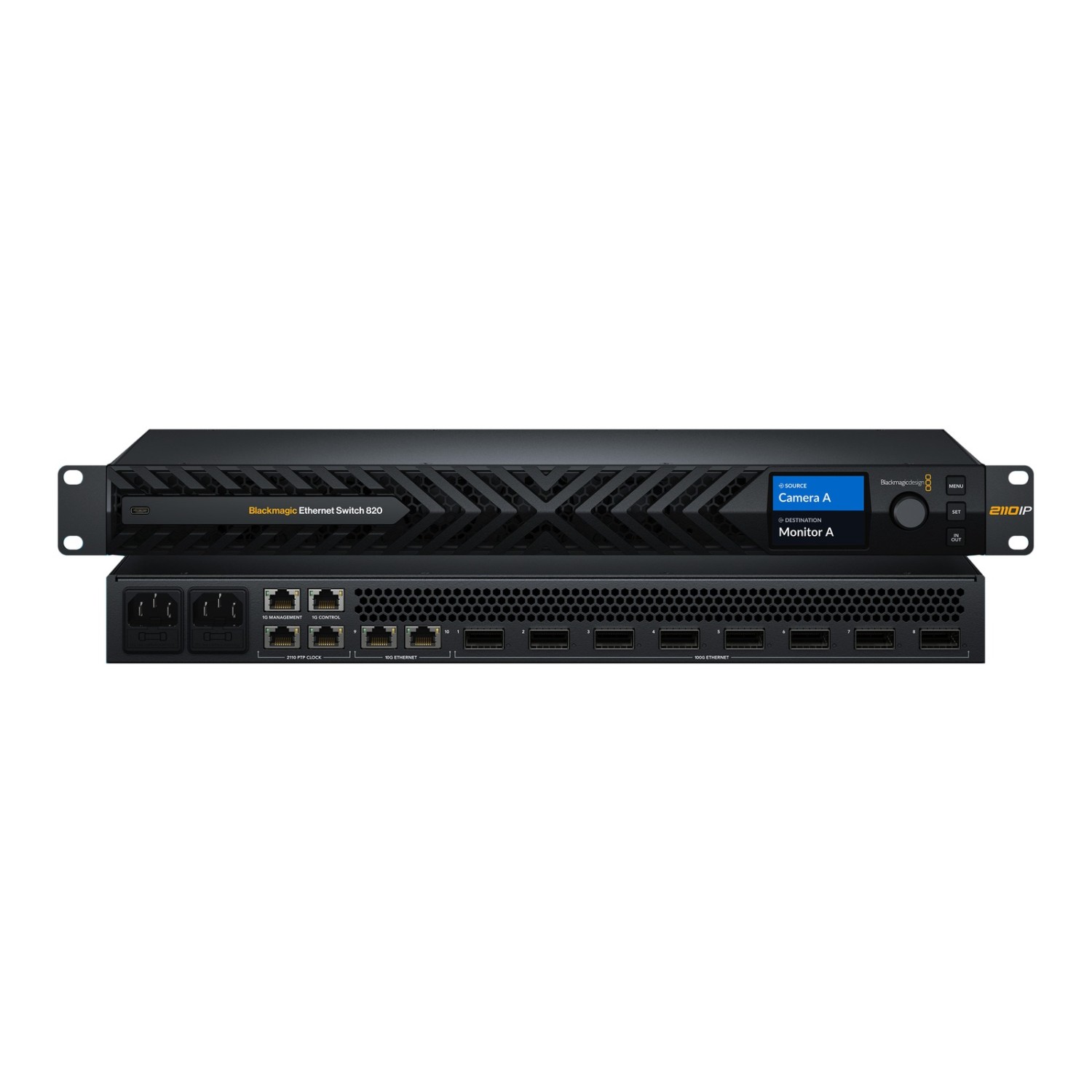

Blackmagic Ethernet Switch 820

Blackmagic Ethernet Switch 820 je určený pre pokročilé vysielacie systémy. Ponúka vysoký výkon s nízkou latenciou a všetky konektory sú umiestnené na zadnej strane, vďaka čomu je kabeláž prehľadná, skrytá a bezpečná.

Blackmagic Ethernet Switch 820 je nový vysoko výkonný model s nízkou latenciou určený pre pokročilé vysielacie systémy. Tento nový model ponúka 8× 100G a 2× 10G ethernetové pripojenia a jednoduché smerovanie SMPTE-2110 cez predný panel. Blackmagic Ethernet Switch 820 má tiež dve redundantné PTP časové ethernetové pripojenia, samostatný riadiaci port NMOS a vyhradený port pre správu.

Ponúka 8× 100G a 2× 10G ethernetové pripojenia spolu s jednoduchým smerovaním SMPTE-2110 cez predný panel. Profesionálny systém chladenia z prednej strany dozadu je navyše veľmi tichý. Pre pokročilé systémy má dve redundantné PTP ethernetové synchronizačné pripojenia, samostatný riadiaci port NMOS a vyhradený port pre správu.

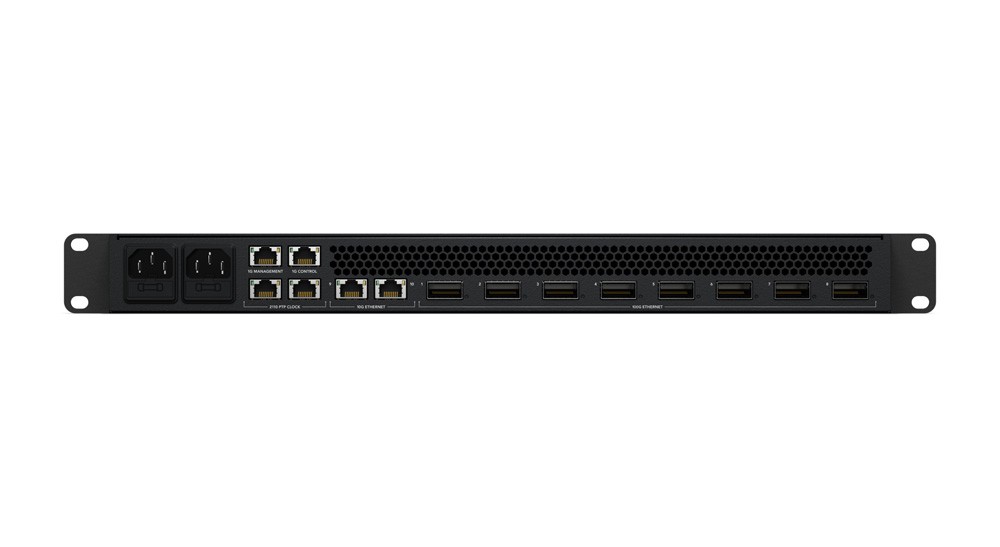

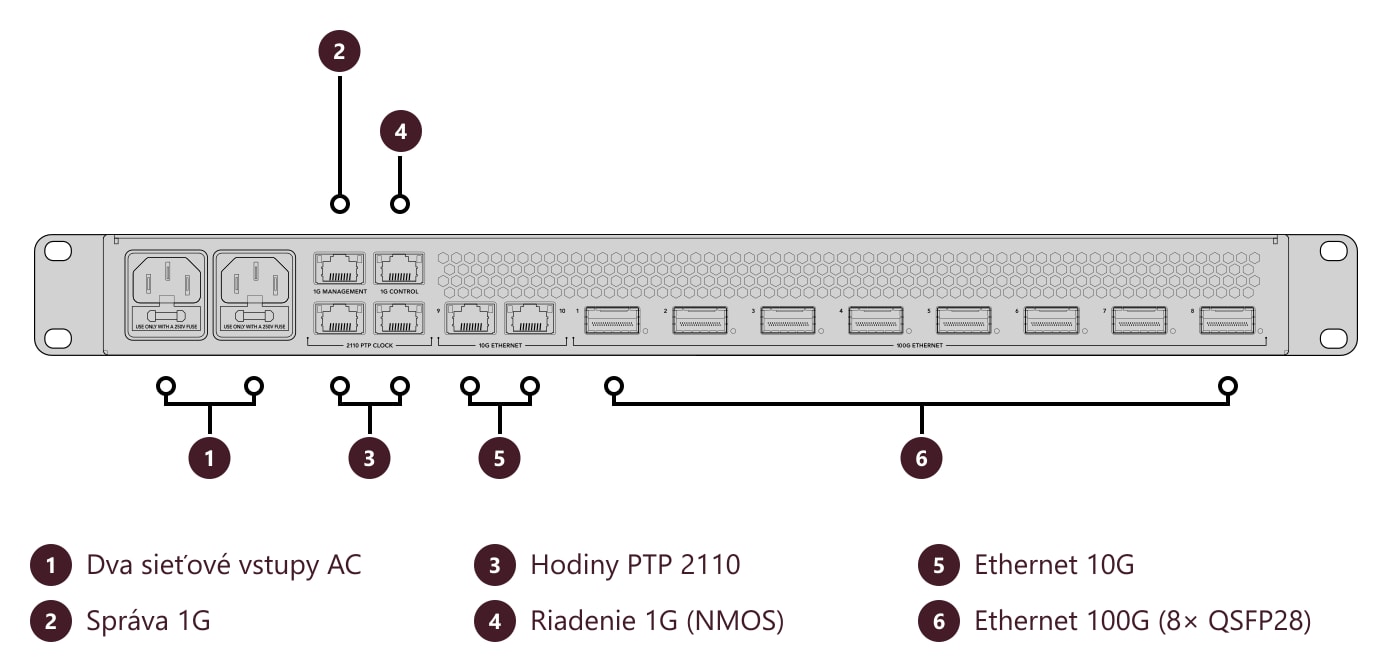

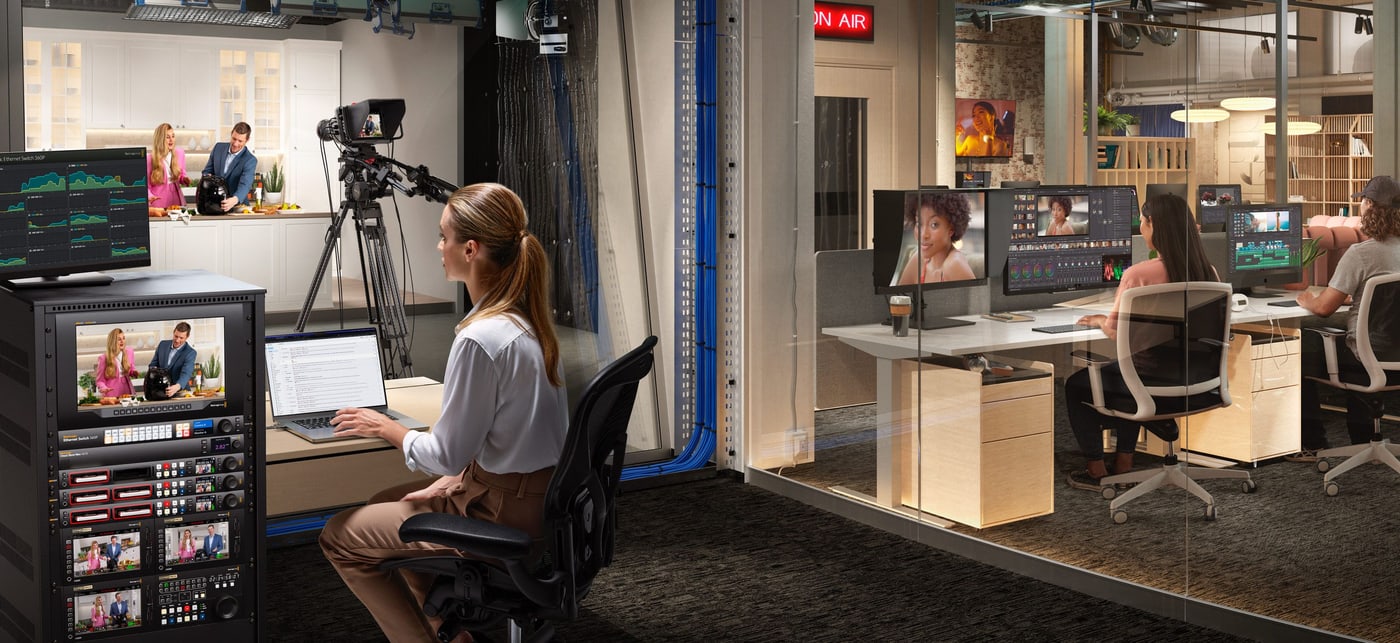

Modely Blackmagic Ethernet Switch sú navrhnuté špeciálne pre televíznu prevádzku. Všetky sieťové pripojenia sú umiestnené na zadnej strane, rovnako ako porty vysielacích zariadení, čo umožňuje prehľadné vedenie kabeláže bez neporiadku. Blackmagic Ethernet Switch 820 je výkonnejšia konštrukcia s profesionálnym chladením z prednej strany dozadu, 6 ventilátormi pre redundanciu, duálnym redundantným napájaním a jednoduchým ovládaním smerovania. Tento tichý dizajn je veľmi dôležitý pri práci v blízkosti zariadení, napríklad v vysielacích vozidlách alebo mini-rackoch.

Výkonnejší model obsahuje 8 samostatných 100G ethernetových pripojení pomocou konektorov QSFP. Tieto 100G porty sa používajú na pripojenie zariadení, ako sú HyperDeck ISO Recorder 100G a Blackmagic Cloud Store Ultra, alebo pre siete SMPTE-2110 s prepínačmi ATEM Constellation IP, HyperDeck ISO Recorder 100G a ďalšími zariadeniami.

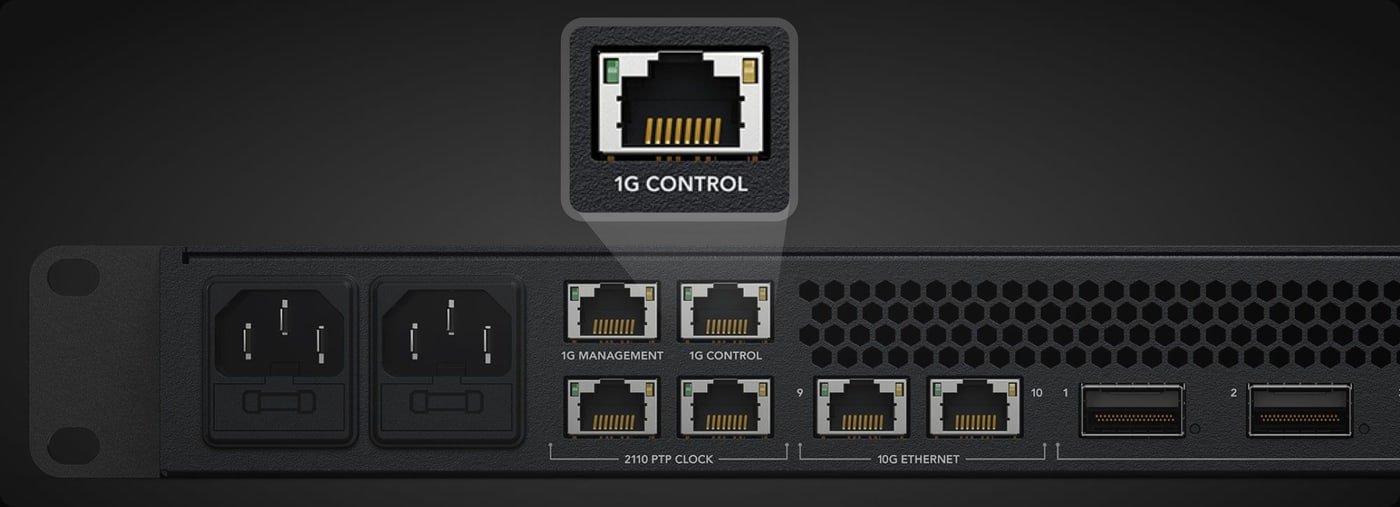

Blackmagic Ethernet Switch 820 má tiež vyhradené riadiace ethernetové pripojenie NMOS. Tento vyhradený riadiaci port zabezpečuje, že prevádzka NMOS je oddelená od video a audio dát, takže riadenie nekonkuruje o šírku pásma, čo zabezpečuje nízku latenciu prepínania v sieti SMPTE-2110 IP. Ovládanie NMOS je dôležité v systémoch SMPTE-2110, pretože poskytuje štandardizovaný spôsob vyhľadávania, registrácie a správy IP zariadení v sieti. Po pripojení nového zariadenia SMPTE-2110 ho NMOS automaticky rozpozná a sprístupní na smerovanie, čím odpadá potreba ručnej konfigurácie. Nastavenie je tak jednoduché a nevyžaduje IT znalosti.

Model Blackmagic Ethernet Switch 820 obsahuje 2 redundantné PTP časové vstupy. Redundantné PTP porty umožňujú presnú synchronizáciu všetkých zariadení pripojených k prepínaču. PTP zabezpečuje, že všetky zariadenia SMPTE-2110 zdieľajú presný časový referenčný signál, čo je kľúčové pre synchronizáciu videa, zvuku a dát. Ak zlyhá hlavný PTP clock, druhý port plynule prevezme synchronizáciu. To je zásadné pri živých produkciách, kde aj krátka strata synchronizácie môže spôsobiť výpadky vo vysielaní. Redundantné PTP porty tiež umožňujú pripojenie dvoch samostatných grandmaster hodín, takže sieť SMPTE-2110 zostáva synchronizovaná aj pri poruche zariadenia, kabeláže alebo počas údržby.

Kľúčové vlastnosti:

• Špeciálne navrhnuté pre SMPTE-2110 IP video
• Vysokorýchlostný ethernetový switch pre televízne použitie
• 8× 100G ethernetových portov a 2× 10G ethernetových portov
• Podpora PTP s 2 redundantnými PTP ethernetovými portmi
• Vyhradený riadiaci ethernetový port NMOS
• Bez nutnosti zložitej konfigurácie multicastu

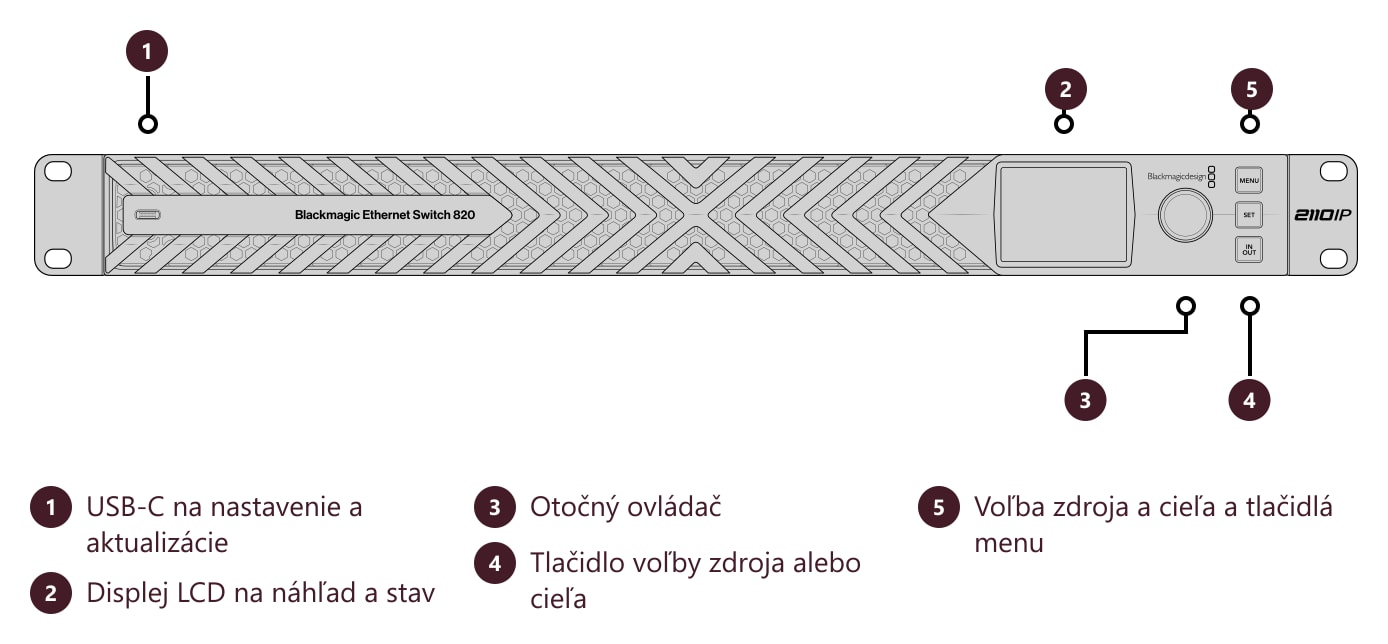

• LCD displej pre jednoduché smerovanie IP videa v štýle televízie
• Stavový video výstup s grafmi reálnych rýchlostí portov
