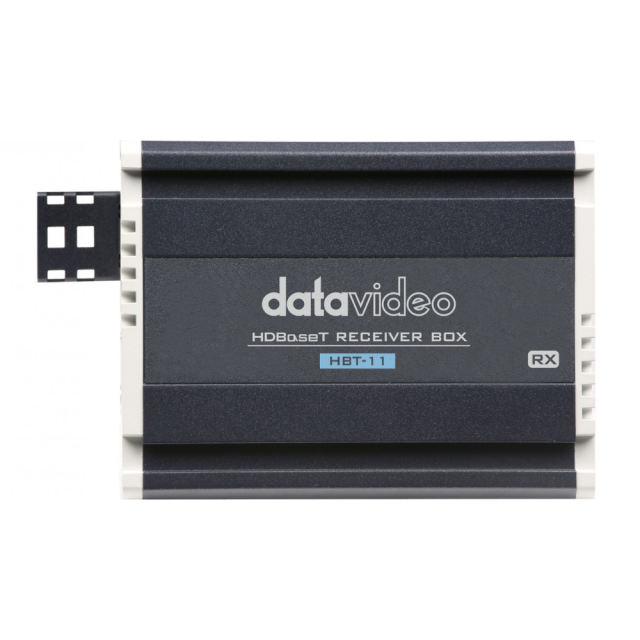

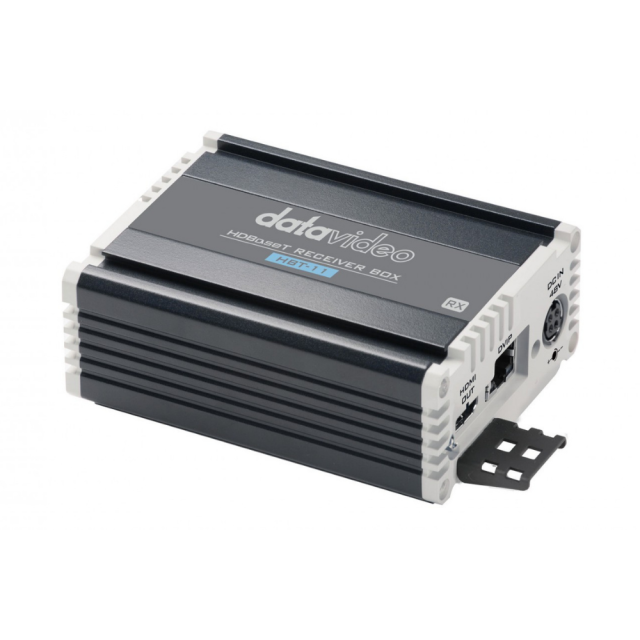

Prijímač HBT-11 rozširuje HDBaseT spojenie medzi kompatibilným vysielačom a zobrazovacím alebo riadiacim pracoviskom. Jediným káblom Cat 5e/6/6a/7 prenáša obraz, zvuk, povely DVIP, sériové riadenie RS-422/232 aj napájanie PoE; v režime Full HD dosahuje trasa až 100 m. Výstup HDMI podporuje formáty až do 4Kp30.
Prijímač HBT-11 rozširuje HDBaseT spojenie medzi kompatibilným vysielačom a zobrazovacím alebo riadiacim pracoviskom. Jediným káblom Cat 5e/6/6a/7 prenáša obraz, zvuk, povely DVIP, sériové riadenie RS-422/232 aj napájanie PoE; v režime Full HD dosahuje trasa až 100 m. Výstup HDMI podporuje formáty až do 4Kp30.
Podporované formáty HDMI: 3840 × 2160p pri 30/29,97/25/24/23,98 Hz; 1080p pri 60/59,94/50/30/29,97/25/24/23,98 Hz; 1080i pri 60/59,94/50 Hz; 720p pri 60/59,94/50 Hz.
PRENOS PO JEDINOM KÁBLI
Prijímač HBT-11 rozširuje HDBaseT spojenie medzi kompatibilným vysielačom a zobrazovacím alebo riadiacim pracoviskom. Jediným káblom Cat 5e/6/6a/7 prenáša obraz, zvuk, povely DVIP, sériové riadenie RS-422/232 aj napájanie PoE; v režime Full HD dosahuje trasa až 100 m. Výstup HDMI podporuje formáty až do 4Kp30.
OBRAZ, RIADENIE A NAPÁJANIE

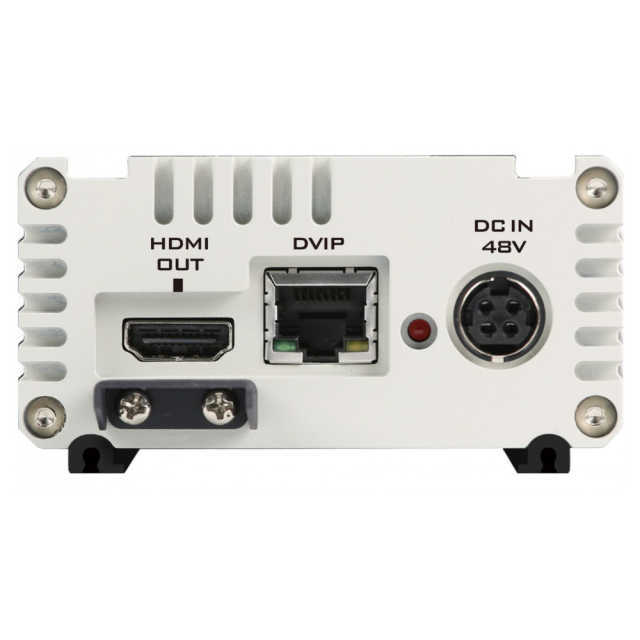

Zadný panel združuje vstup HDBaseT, výstup HDMI, sieťové rozhranie DVIP a napájací konektor 48 V. Pri vhodnej zostave tak nie je potrebné viesť samostatné káble pre obraz a riadiacu komunikáciu. HBT-11 pracuje v systéme s vysielačom Datavideo HBT-10; prenos 4Kp30 je dostupný pri použití kompatibilného vysielača.
SÉRIOVÉ RIADENIE RS-422 / RS-232

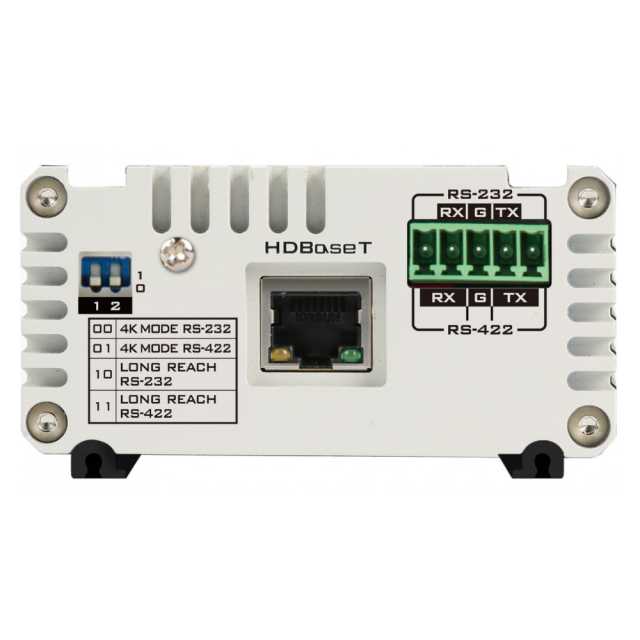

Phoenix svorkovnica sprístupňuje sériové ovládanie kamery. Prepínače na jednotke volia režim RS-232 alebo RS-422 pre štandardný aj režim Long Reach; konkrétne nastavenie musí zodpovedať protokolu a zapojeniu použitého zariadenia.

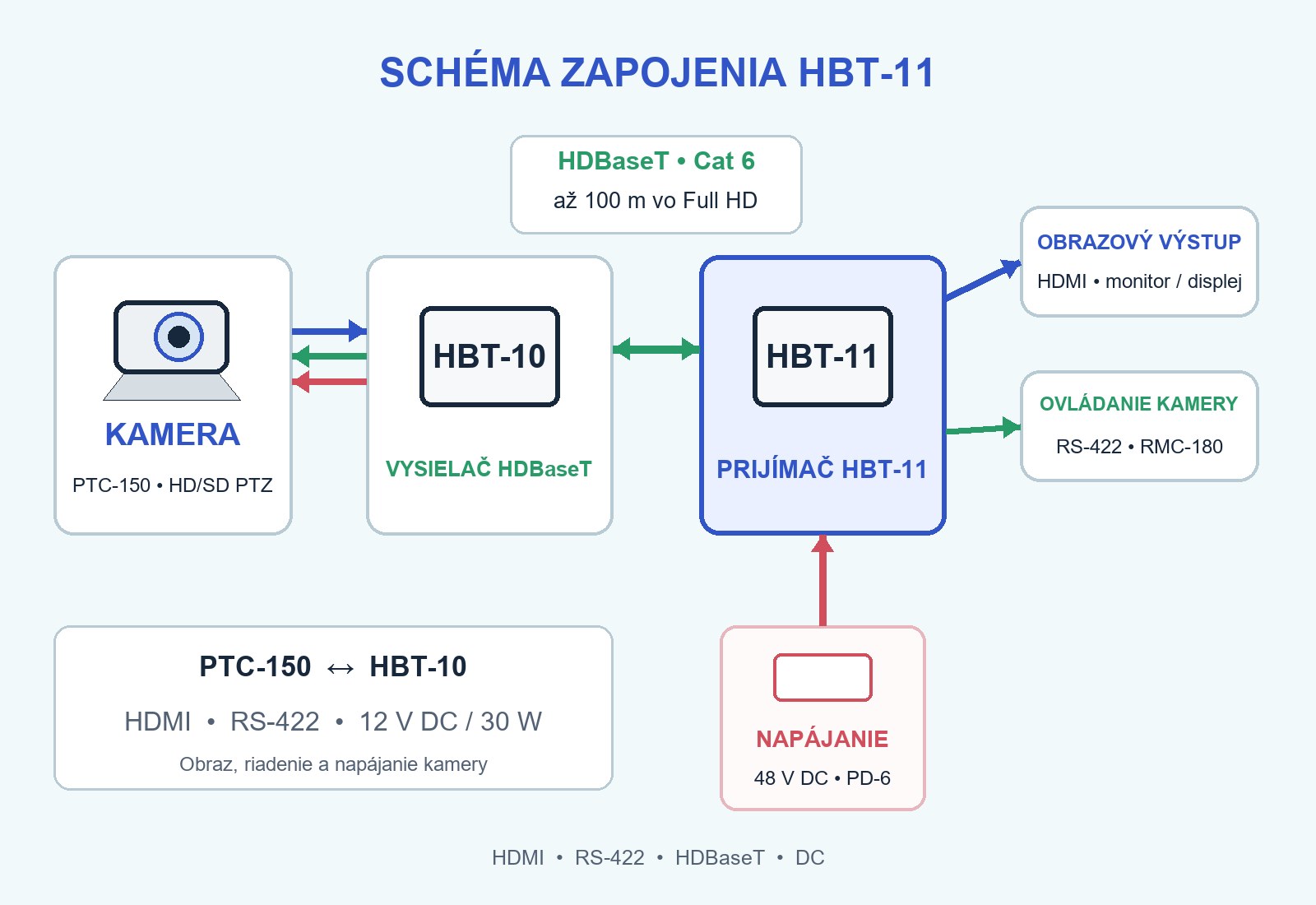

ZAPOJENIE V SYSTÉME HDBaseT

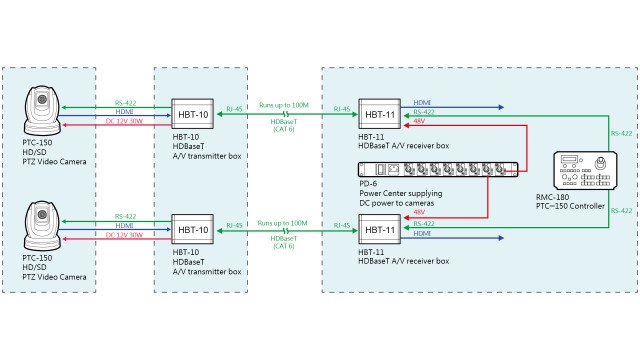

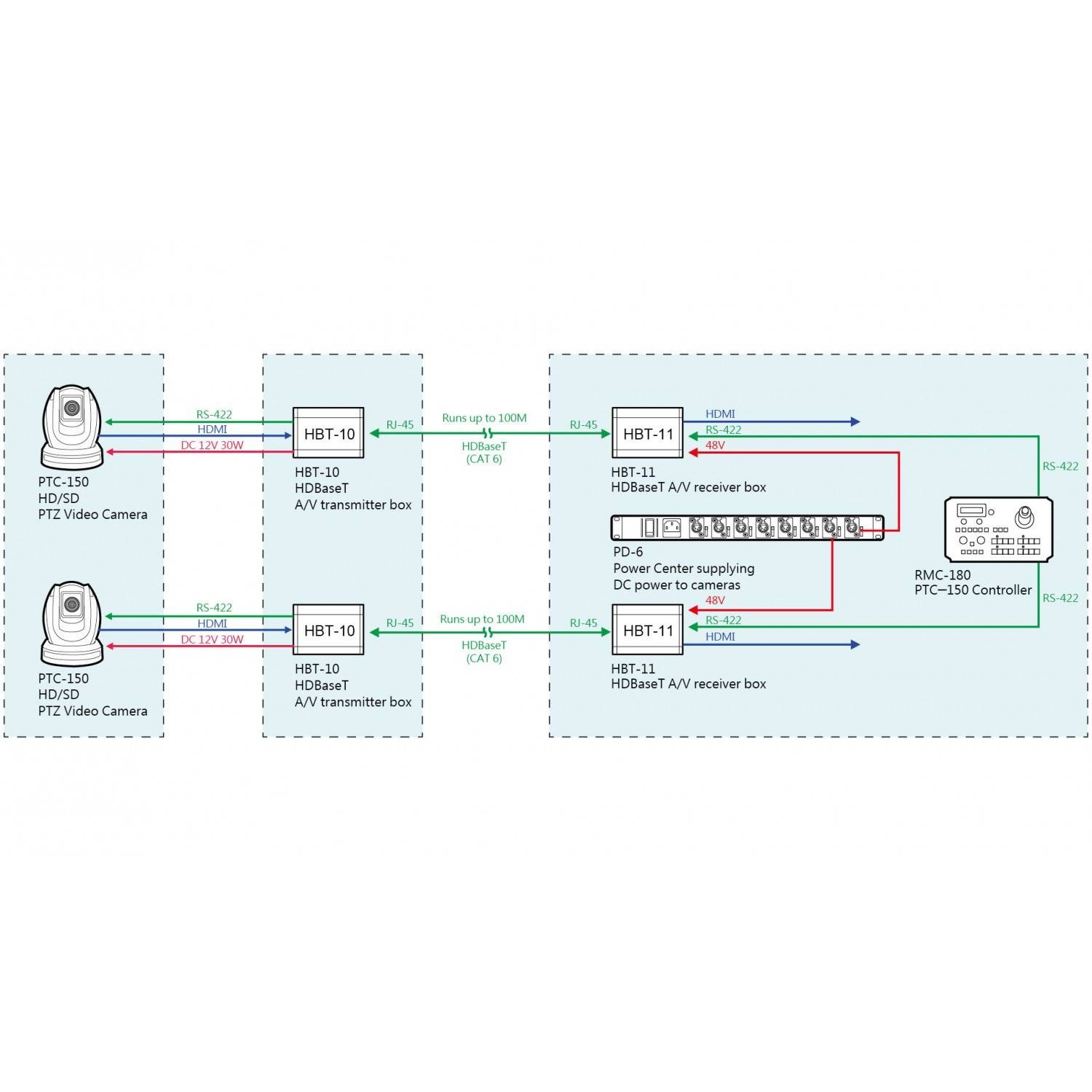

Schéma zobrazuje jednu možnú zostavu: kamera PTC-150 sa pripojí k vysielaču HBT-10 a prijímaču HBT-11. Cez HDBaseT vedie obraz a riadiaca komunikácia; výstup HDMI možno pripojiť k monitoru a RS-422 k riadiacej jednotke RMC-180. Napájanie prijímača zabezpečuje PD-6.
OBSAH BALENIA
1× prijímač Datavideo HBT-11
1× napájací adaptér 48 V
1× sieťový napájací kábel
1× adaptér Phoenix–RJ-45
ŠPECIFIKÁCIE
Typ: prijímač HDBaseT
Vstup: HDBaseT cez RJ-45
Obrazový výstup: HDMI, až 3840 × 2160p30
Riadenie: DVIP cez RJ-45; RS-422/RS-232 cez Phoenix svorkovnicu
Prenos: obraz, zvuk, riadiace dáta a PoE jedným káblom Cat 5e/6/6a/7
Dosah: až 100 m pre Full HD; skutočný dosah závisí od rozlíšenia a kábla
Napájanie: DC 48 V; výstup PoE až 35 W
Rozmery: 132 × 85 × 45 mm
Hmotnosť: približne 400 g
Prevádzková teplota: 0 až 40 °C
ODPORÚČAME
Datavideo HBT-11 tvorí prijímaciu stranu HDBaseT spojenia. Na prenos obrazu a riadiacich signálov cez HDBaseT ho použite s kompatibilným vysielačom Datavideo HBT-10. Na montáž do racku je kompatibilná montážna súprava Datavideo RMK-2.
