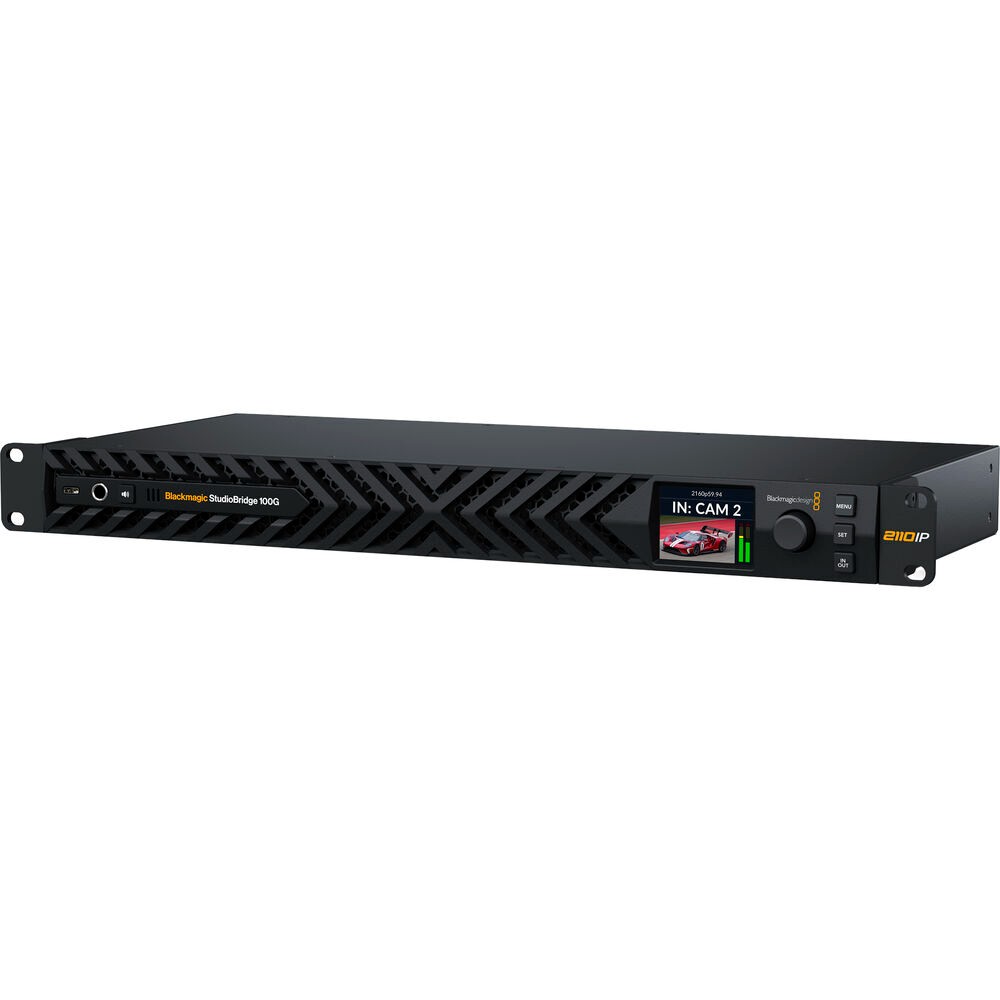

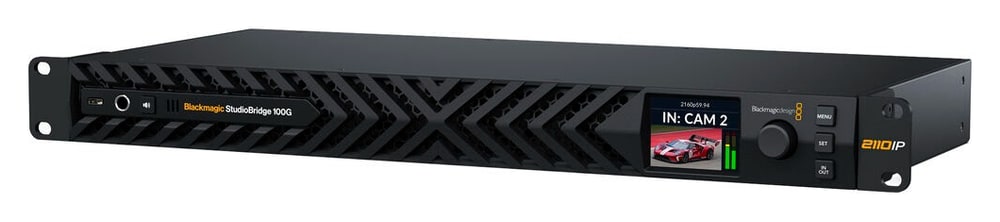

Blackmagic StudioBridge 100G

Blackmagic Design StudioBridge 100G je 1RU IP video most určený na integráciu jedného až dvoch vysokopásmových kamerových signálov do redundantnej 100G vysielacej infraštruktúry.

Podporuje až dva kanály SMPTE 2110 s rozlíšením až 4K60 a prevádza jeden IP video stream 100GbE alebo dva IP video streamy s celkovou šírkou pásma menšou ako 100 Gb/s na duálne výstupy 100GbE QSFP28 s redundanciou SMPTE 2022-7 pre neprerušované doručenie signálu. Každý vstup podporuje automatickú detekciu formátu naprieč štandardmi HD a Ultra HD a až 16 kanálov vloženého zvuku na stream, čo zabezpečuje kompatibilitu s modernými IP produkčnými workflow.

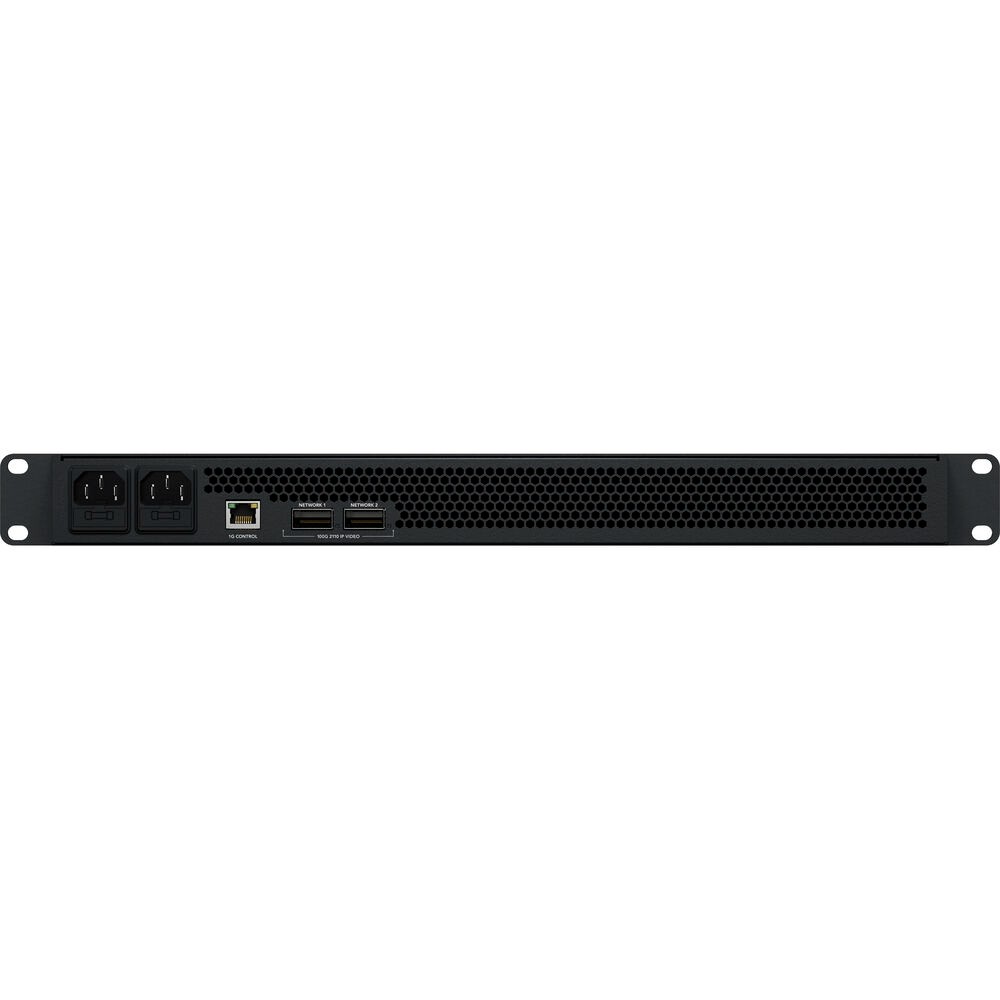

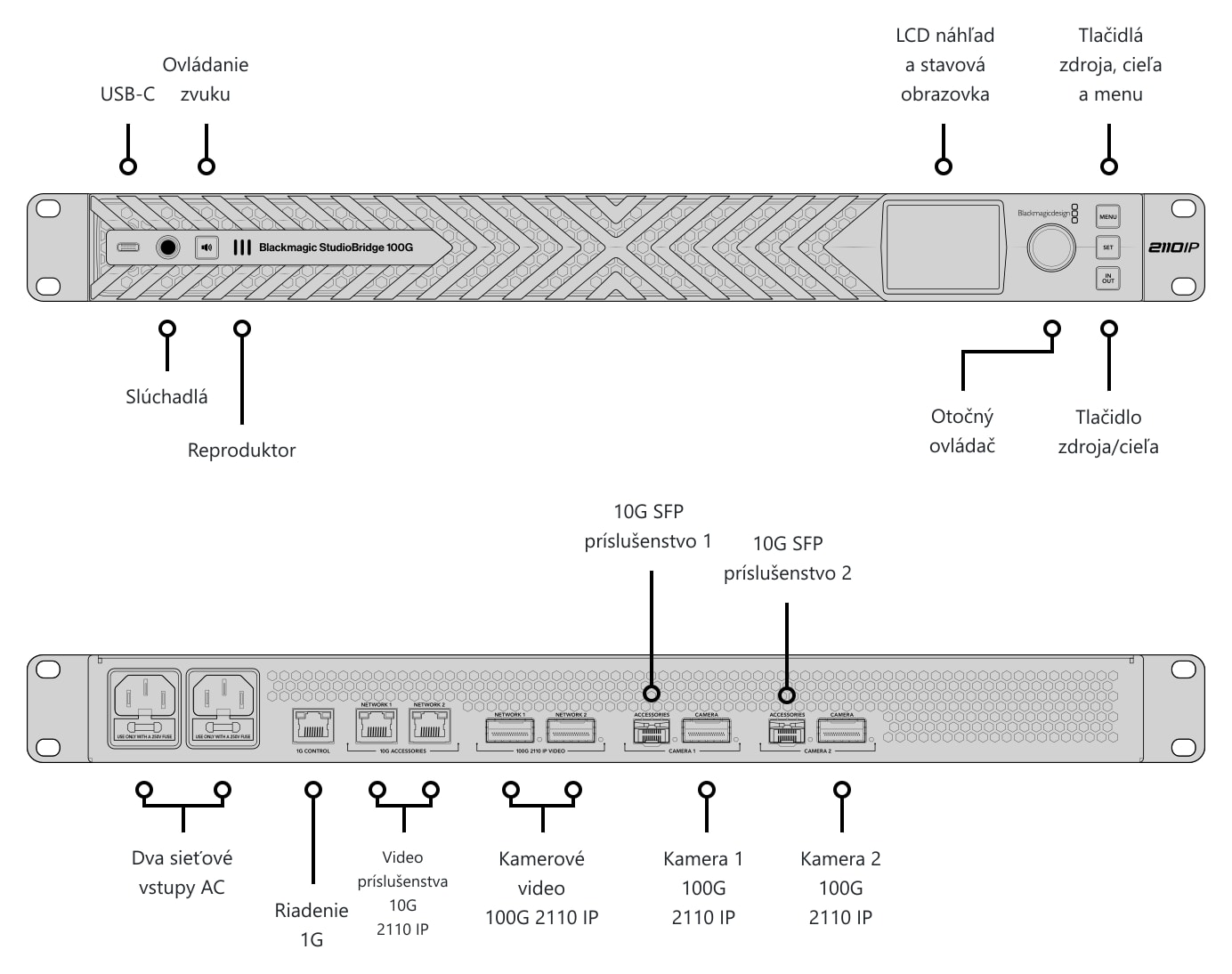

StudioBridge 100G je navrhnutý pre nasadenie v prostredí živých produkcií a vysielania a ponúka dva 10G RJ45 porty a dva 10G SFP optické porty pre pripojenie doplnkového príslušenstva. Predný 2,2" LCD displej s integrovaným ovládacím gombíkom a tlačidlami umožňuje monitorovanie videa, zvuku a stavu systému v reálnom čase, zatiaľ čo vstavaný reproduktor a výstup na slúchadlá poskytujú okamžitú kontrolu zvuku. Externé ovládanie je možné cez vyhradený port RJ45 pre konfiguráciu NMOS a USB-C pre nastavenie a aktualizáciu firmvéru, pričom duálne napájacie vstupy IEC zabezpečujú redundantné napájanie pre spoľahlivú prevádzku.

IP video bridging

• Prevod jedného až dvoch kamerových signálov s celkovou šírkou pásma pod 100 Gb/s na duálne 100GbE výstupy

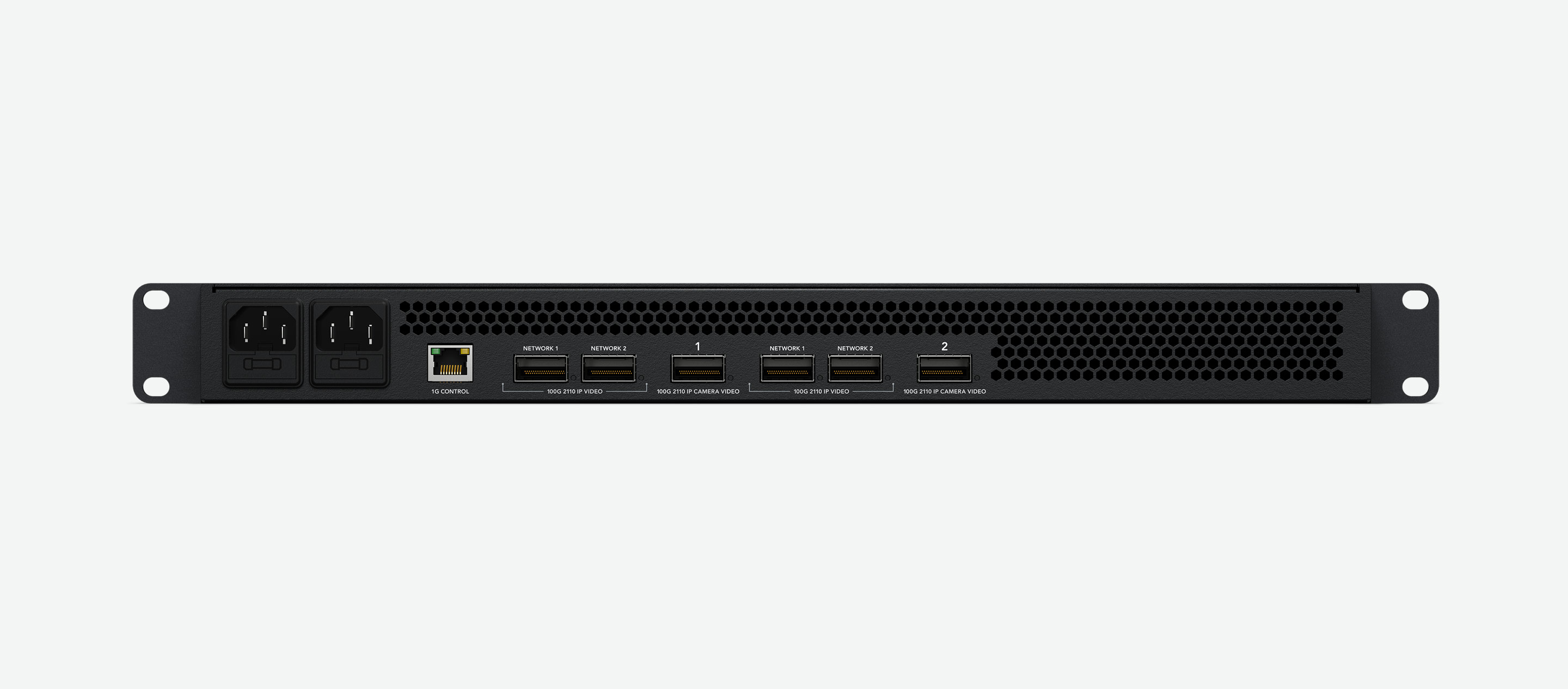

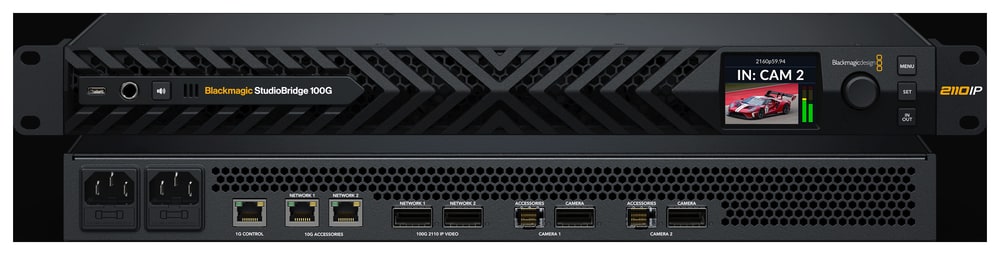

• Dva 100GbE QSFP28 vstupy a dva 100GbE QSFP28 výstupy s redundanciou SMPTE 2022-7
• Podpora štandardov SMPTE 2110-20, 2110-21, 2110-30 a 2110-40
• Automatická detekcia formátov HD a Ultra HD až do 4K60
• 10-bitové video 4:2:2 s podporou farebných priestorov Rec. 709 a Rec. 2020
• 16 kanálov vloženého zvuku v IP video streame

Praktický dizajn

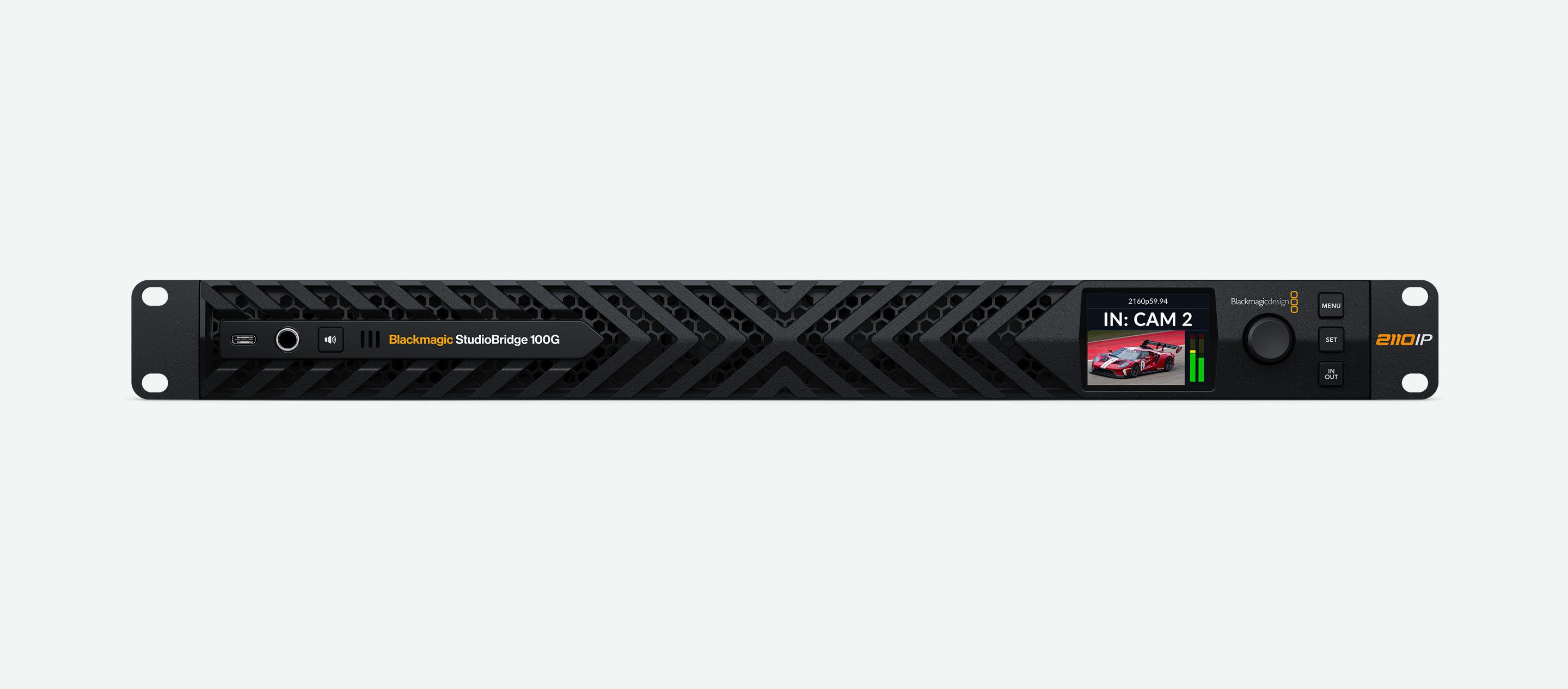

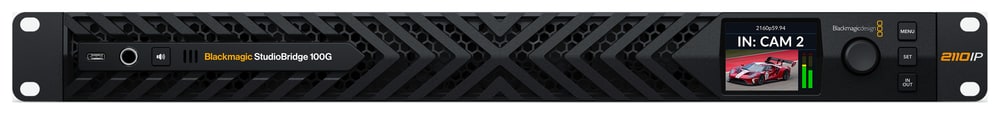

• 2,2" predný LCD displej na monitorovanie videa, zvuku, časového kódu a systému
• Integrované ovládacie koliesko a tlačidlá na výber zdrojov a konfiguráciu
• Vstavaný reproduktor a výstup na slúchadlá pre monitorovanie zvuku
• Dva optické porty RJ45 a dva SFP pre príslušenstvo
• Vyhradený port RJ45 pre riadenie, konfiguráciu a aktualizácie NMOS
• Rozhranie USB-C pre aktualizáciu firmvéru a lokálnu konfiguráciu
• Dva vstupy IEC C14 AC pre redundantné napájanie
