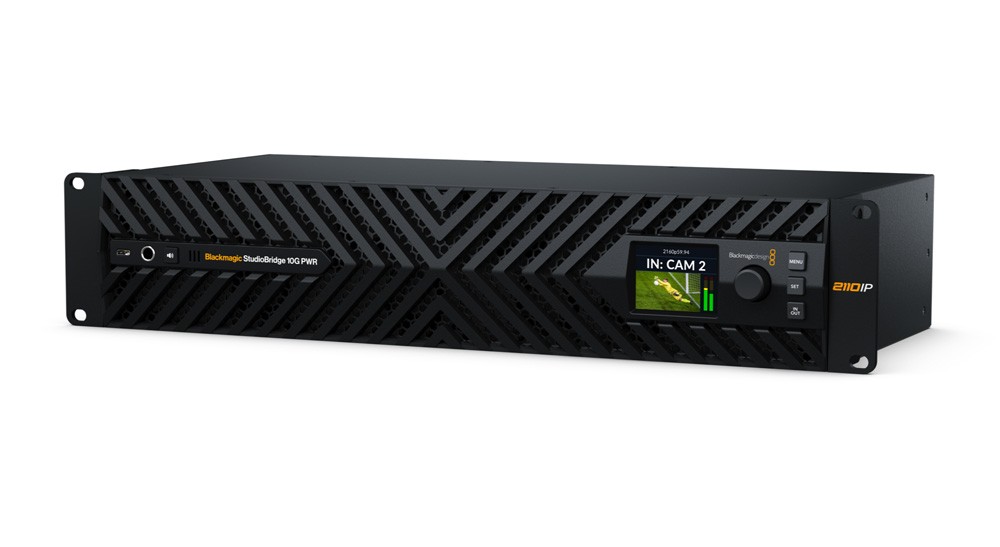

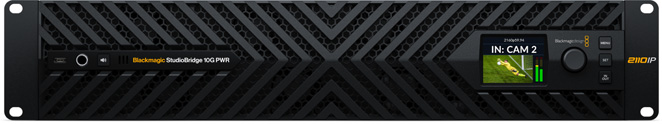

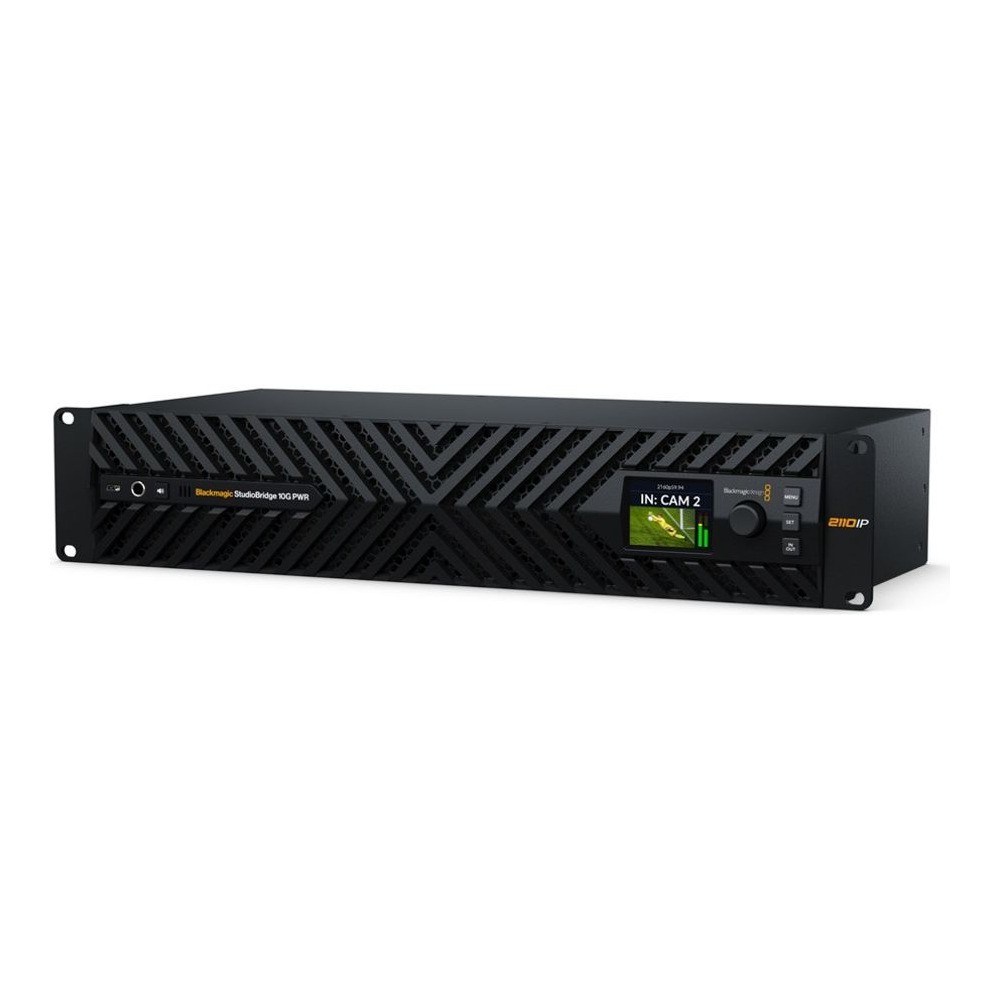

Blackmagic StudioBridge 10G PWR

  • Doprava zdarma
Kód tovaru: CONVNVIPR/SBB10X8P

Blackmagic StudioBridge 10G PWR prepojí osem samostatných pripojení SMPTE-2110 cez 10G Ethernet s moderným systémom 100G s redundanciou SMPTE 2022-7. Do IP video systému tak možno zapojiť až osem kamier alebo prevodníkov Ultra HD – a každý port 10G ich zároveň napája až 90 W PoE++. Zariadenie do racku 2U má dva napájacie zdroje a ovládanie na čelnom panel…

Viac informácií

2 779 € s DPH 2 259.35 € bez DPH
Pridať do porovnania História cien
Dostupnosť
na otázku
Kód tovaru:
CONVNVIPR/SBB10X8P
Pridať do porovnania História cien

Blackmagic StudioBridge 100G

2 779 €bez DPH 2 259.35 €

Najlepšie príslušenstvo pre Blackmagic StudioBridge 10G PWR

PremiumCord patch kábel CAT 6a S-FTP BLK, 10m

Premiumcord Patch kábel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 čierny
10 €
Skladom 2 ks

PremiumCord patch cable CAT 6a S-FTP BLK, 2m

Premiumcord Patch kábel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 čierny
3.3 €
Skladom > 5 ks

PremiumCord Patch kábel CAT 6a S-FTP BLK, 5m

Premiumcord Patch kábel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 čierny
5.9 €
Skladom > 5 ks

Blackmagic Design 2110 IP Mini BiDirect 12G

  • Doprava zdarma
Blackmagic 2110 IP Mini BiDirect 12G pripojí kameru s rozhraním SDI do IP video infraštruktúry
421 €
Centrálny sklad 2 ks

Blackmagic Ethernet Switch 820

  • Doprava zdarma
Blackmagic Ethernet Switch 820 je navrhnutý pre pokročilé vysielacie systémy. Poskytuje
2 589 €
na otázku

Zobraziť všetko príslušenstvo

Popis produktu ŠPECIFIKÁCIE OBSAH BALENIA

Popis produktu

Blackmagic StudioBridge 10G PWR prepojí osem samostatných pripojení SMPTE-2110 cez 10G Ethernet s moderným systémom 100G s redundanciou SMPTE 2022-7. Do IP video systému tak možno zapojiť až osem kamier alebo prevodníkov Ultra HD – a každý port 10G ich zároveň napája až 90 W PoE++. Zariadenie do racku 2U má dva napájacie zdroje a ovládanie na čelnom paneli.

Osem zariadení 10G v redundantnom systéme 100G

Most medzi cenovo dostupnými jednoportovými zariadeniami 10G a chrbticou 100G: osem kanálov sa zlúči do redundantnej dvojice spojov QSFP28.

8× 10G RJ45 PoE++2× 100G QSFP28SMPTE 2022-7HD a Ultra HD2U do racku

90 W na každý port

Každý z ôsmich portov 10G dodáva až 90 W PoE++, takže kamery a prevodníky na druhom konci kábla nepotrebujú vlastný napájací zdroj.

Oddelené riadenie NMOS

Port 1G RJ45 pre NMOS, konfiguráciu a aktualizácie; USB-C na nastavenie.

Dva napájacie zdroje

Dva interné napájacie zdroje 100–240 V a dva vstupy IEC C14.

Kodek Blackmagic IP10

Voliteľne pre 2160p59,94 a 2160p60 ako video 2110 IP.

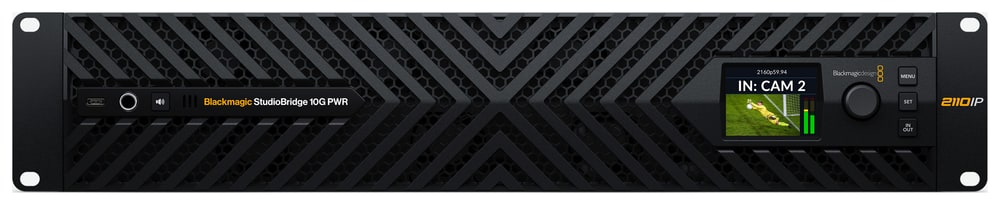

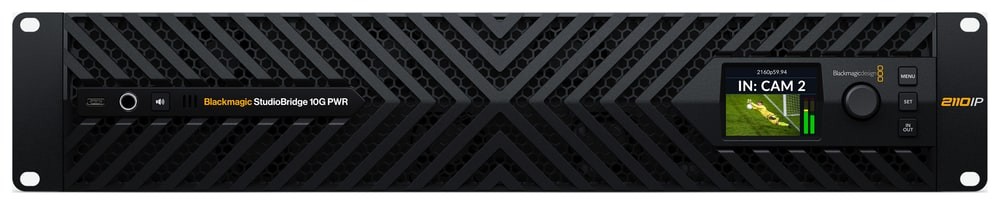

Dohľad na čele racku

Vstavaný LCD displej 2,2″, tri tlačidlá a otočný ovládač sprístupnia obraz, zvuk, štandard aj timecode priamo na čelnom paneli; otočným ovládačom možno prechádzať všetky vstupy. Reproduktor a výstup na slúchadlá slúžia na kontrolu zvuku.

Blackmagic StudioBridge 10G PWR – Dohľad na čele racku

Most medzi okrajom siete a chrbticou 100G

Zariadenie zlúči osem zdrojov Ultra HD alebo HD. Dva spoje 100G QSFP28 podporujú ST 2022-7: identické IP toky vedú dvoma oddelenými sieťami a systém plynulo použije paket, ktorý príde prvý.

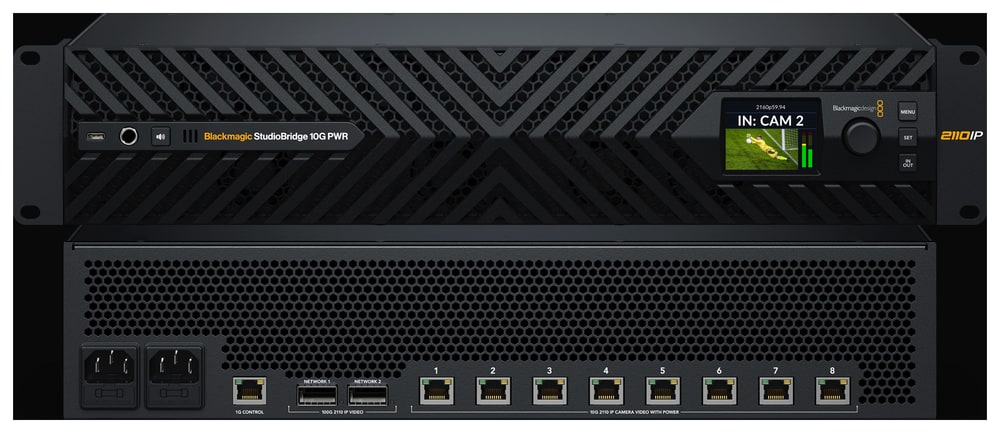

Blackmagic StudioBridge 10G PWR – Most medzi okrajom siete a chrbticou 100G

10-bitové video a 16 kanálov zvuku

Každý video stream 2110 IP nesie 16 kanálov vloženého zvuku; video je 10-bitové 4:2:2 vo farebnom priestore Rec. 709 alebo Rec. 2020. Zariadenie samo rozpozná HD aj Ultra HD.

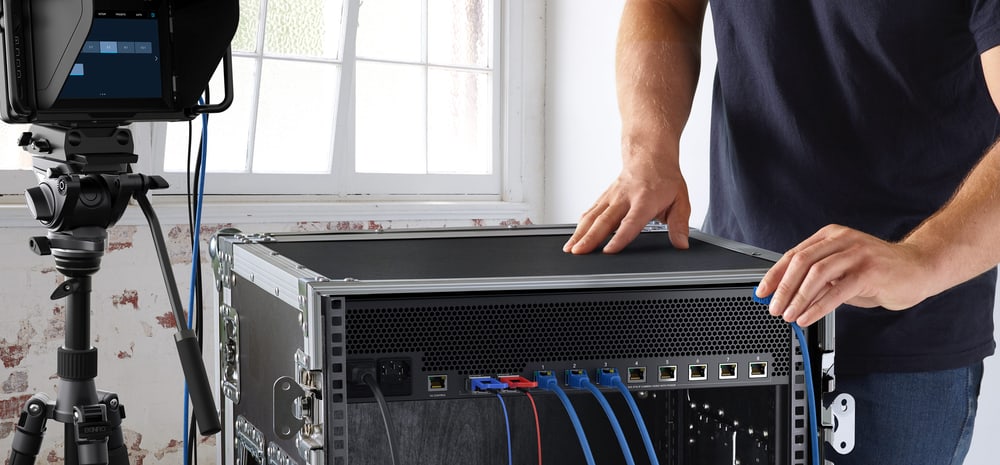

Blackmagic StudioBridge 10G PWR – 10-bitové video a 16 kanálov zvuku

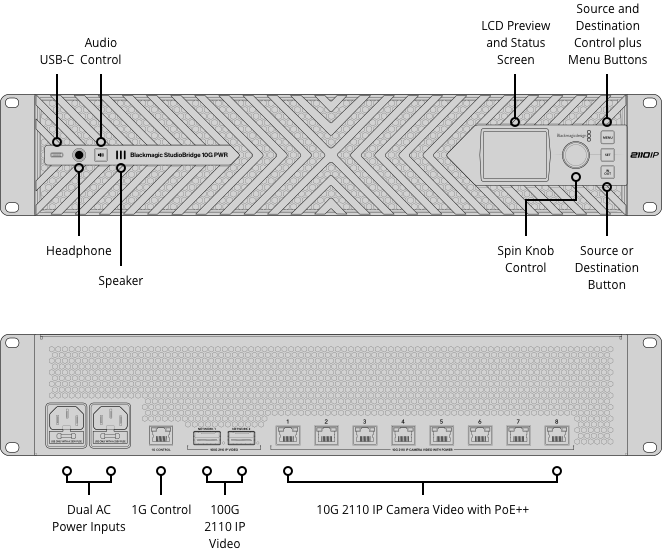

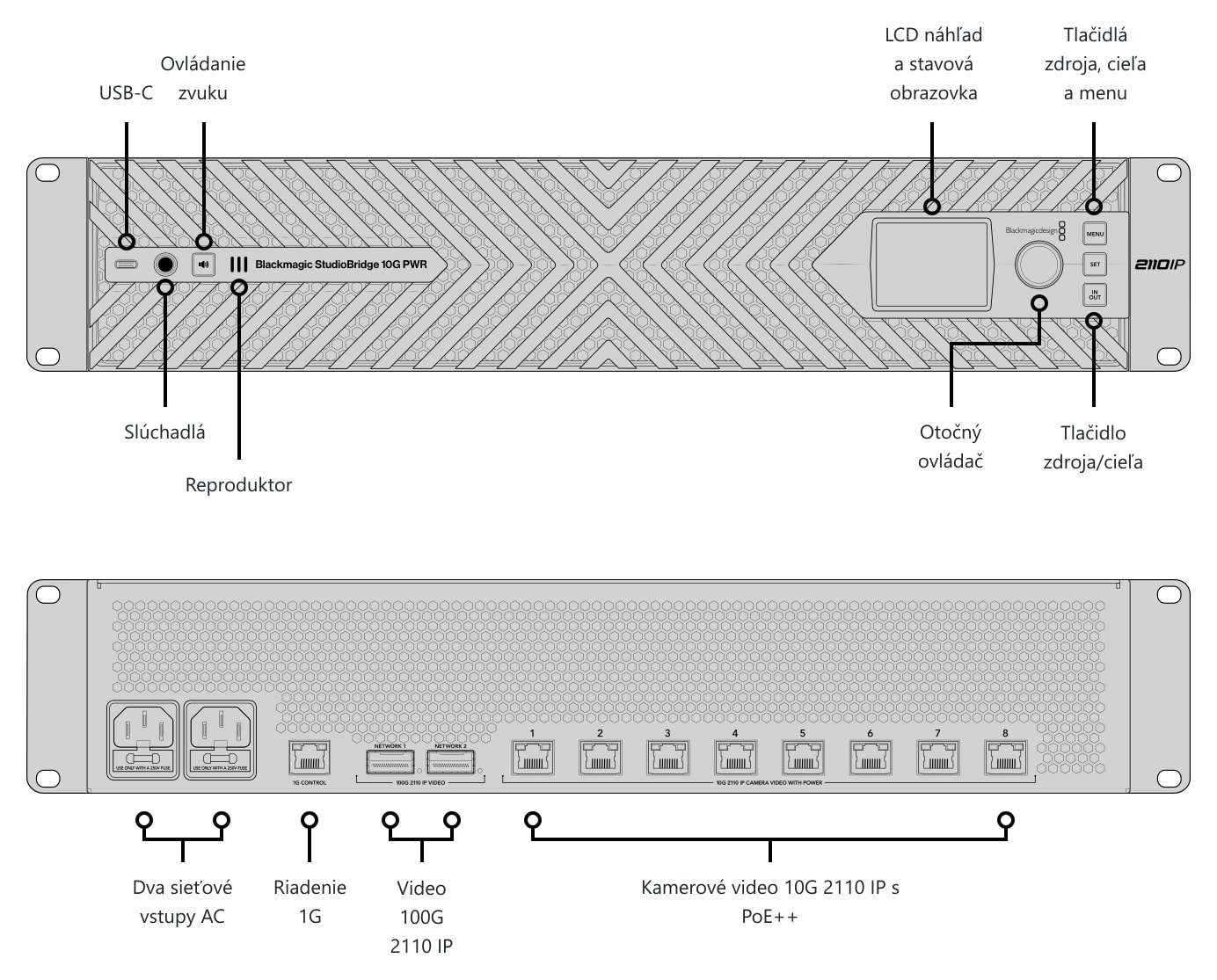

Konektory

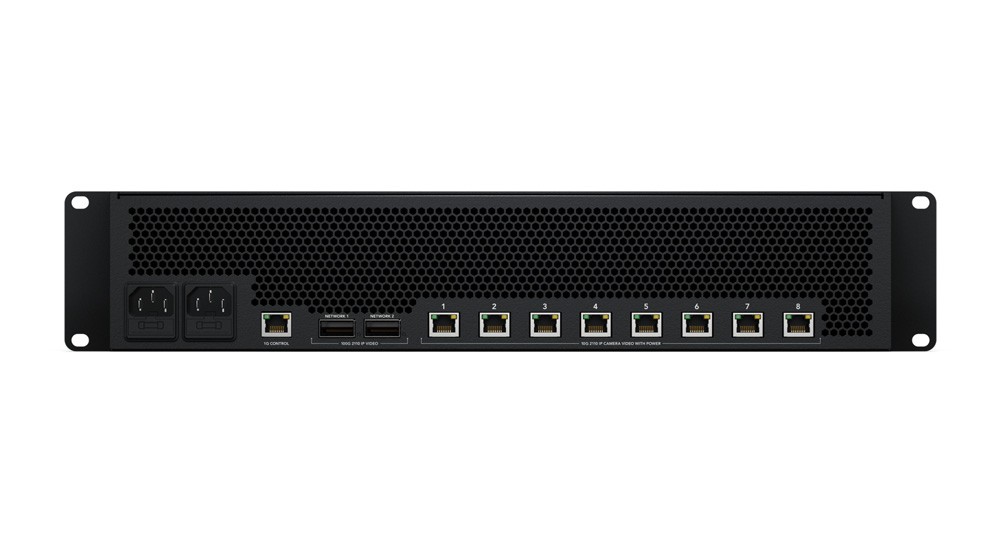

Vzadu sú dva sieťové vstupy AC, port 1G na riadenie, dva porty 100G QSFP28 pre video 2110 IP a osem portov 10G RJ45 s PoE++ pre kamery a prevodníky.

Blackmagic StudioBridge 10G PWR – Konektory

Ďalšie informácie

Redundancia pre plynulú IP prevádzku

Blackmagic StudioBridge 10G PWR je určený na prepojenie jednoportových zariadení SMPTE-2110 s 10G Ethernetom do redundantných systémov 100G Ethernet. Osem samostatných zariadení 10G Ethernet môže pracovať cez redundantný pár spojov 100G; napájanie PoE++ pritom vedie tým istým ethernetovým káblom.

Produkty Blackmagic 2110 IP pracujú so štandardom SMPTE-2110 pre prenos, synchronizáciu a popis 10-bitového videa, zvuku a doplnkových dát v riadenej IP vysielacej sieti. Redundancia SMPTE 2022-7 posiela dve identické kópie oddelenými sieťovými trasami a porovnáva prichádzajúce pakety RTP podľa poradových čísel, aby výstup zostal plynulý aj pri výpadku jednej cesty.

OBSAH BALENIA

  • Blackmagic StudioBridge 10G PWR
  • Uvítacia karta s QR kódom na stiahnutie softvéru

ŠPECIFIKÁCIE

  • Sieť 100G 2110 IP: 2× 100G QSFP28; redundancia SMPTE 2022-7 cez dve siete 2110
  • Sieť 10G 2110 IP: 8× RJ45 10G s PoE++
  • Kanály: 8× Ultra HD alebo HD na pár 100G
  • Riadiaca sieť 1G: 1× RJ45 1G pre NMOS, konfiguráciu a aktualizácie
  • Počítačové rozhranie: 1× USB-C na konfiguráciu a aktualizácie
  • Zvuk: 16 kanálov vloženého zvuku na každom streame 2110 IP
  • Monitoring zvuku: reproduktor na čelnom paneli, výstup na slúchadlá 6,35 mm
  • Štandardy HD: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Štandardy Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
  • Normy IP: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3; SMPTE 2022-7
  • Synchronizácia: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 voliteľne pre 2160p59,94 a 2160p60
  • Farebná presnosť a priestor: 10-bitové YUV 4:2:2; Rec. 709 a Rec. 2020
  • Ovládanie: farebný LCD displej 2,2″, 3 tlačidlá, otočný ovládač
  • Napájanie: 2× interný napájací zdroj 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Výstup PoE++: 8× až 90 W pre kompatibilné zariadenia PoE
  • Inštalácia: 2U do 19″ racku

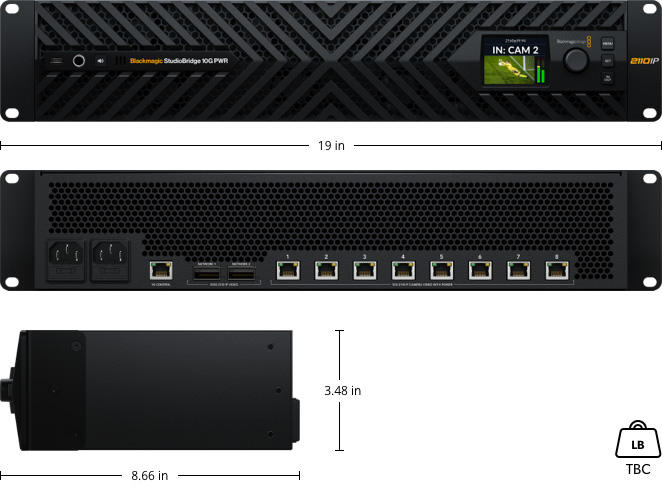

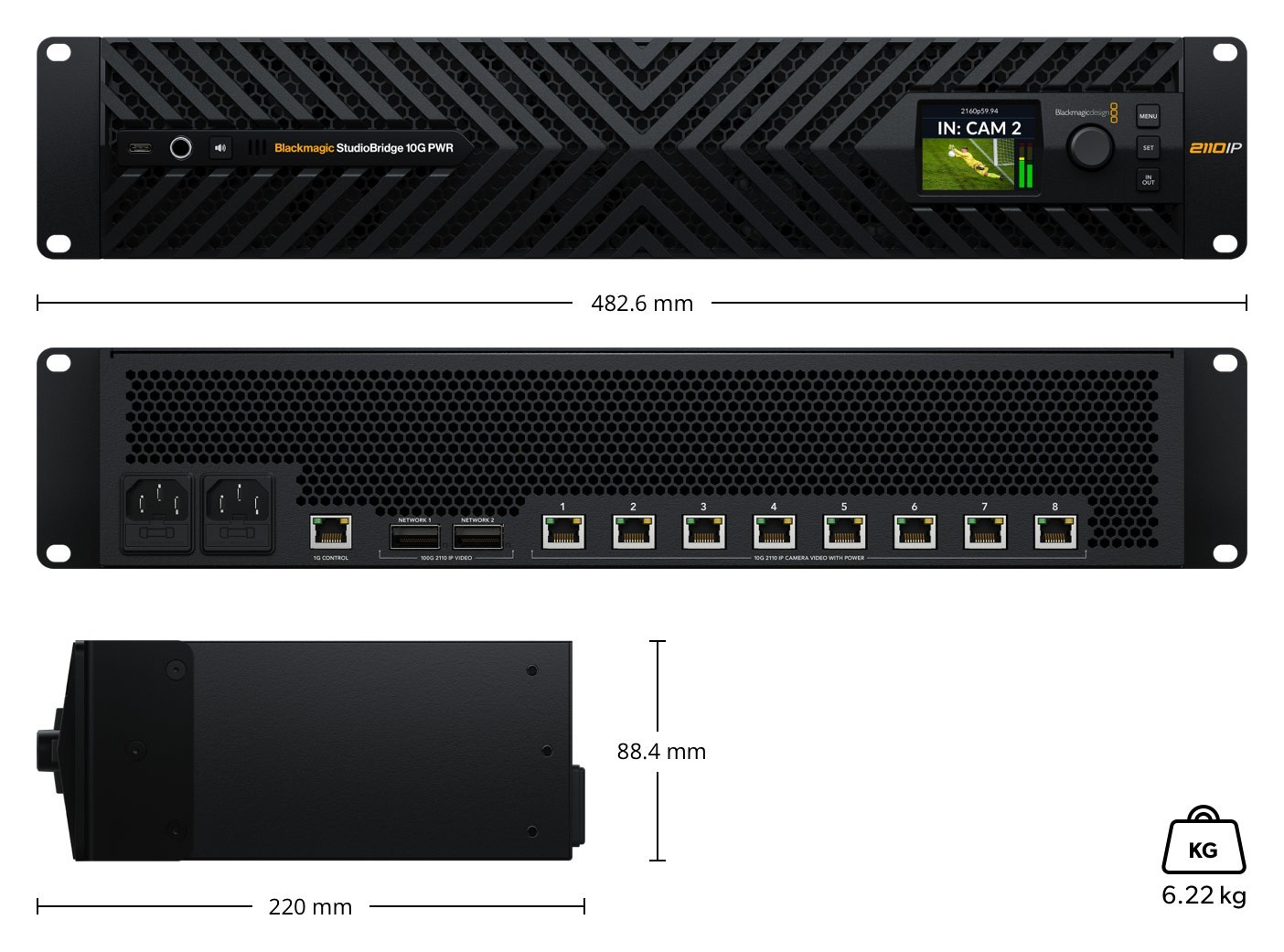

  • Rozmery (š × h × v): 482,6 × 220 × 88,4 mm
  • Hmotnosť: 6,22 kg
  • Podporované systémy: macOS 15 Sequoia, macOS 26 Tahoe alebo novší; Windows 11
  • Prevádzková teplota: 5 až 40 °C
  • Skladovacia teplota: -20 až 45 °C
  • Relatívna vlhkosť: 0–90 %, bez kondenzácie
  • Záruka: 1 rok obmedzenej záruky výrobcu
Parametre

Parametre

Výrobca: Blackmagic Design
Kategória: Prevodníky signálu

Hlavné parametre

Ďalšie funkcieAudio výstup · LCD displej · automatické prispôsobenie formátu
ZdrojIP · Ethernet
CieľIP · Ethernet
