Blackmagic Design Univerzálny Videohub 288

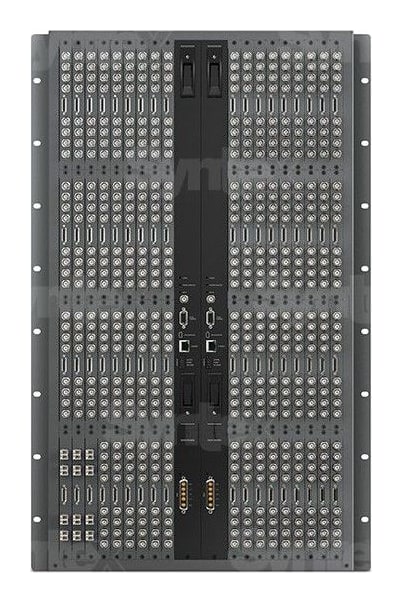

Universal Videohub 288 je profesionálny 18RU rackový rám pre rozsiahle vysielacie inštalácie. Osadzuje sa až 72 kartami rozhrania BNC SDI alebo optické SDI a podľa požadovanej kapacity aj redundancie jednou či dvoma kartami Crosspoint. Plne osadený ponúka až 288 vstupov a 288 výstupov 3G-SDI a 288 obojsmerných portov deck control RS-422.

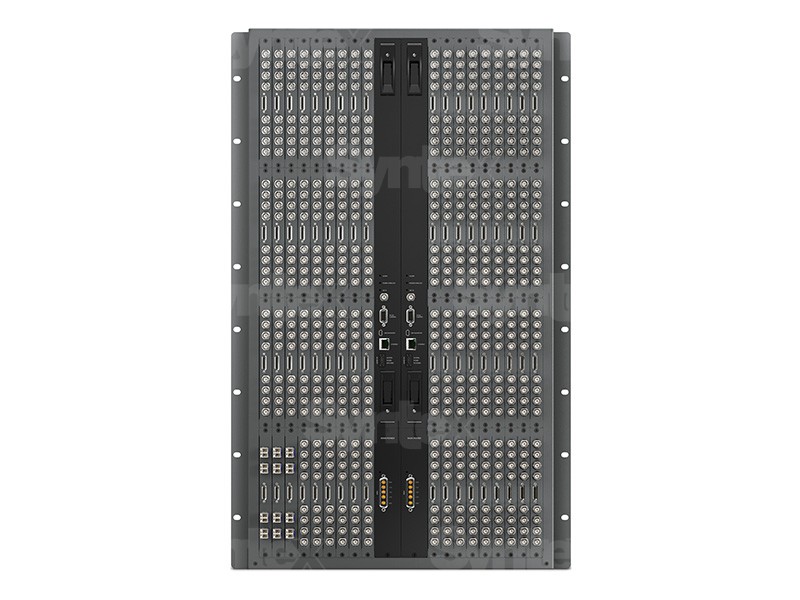

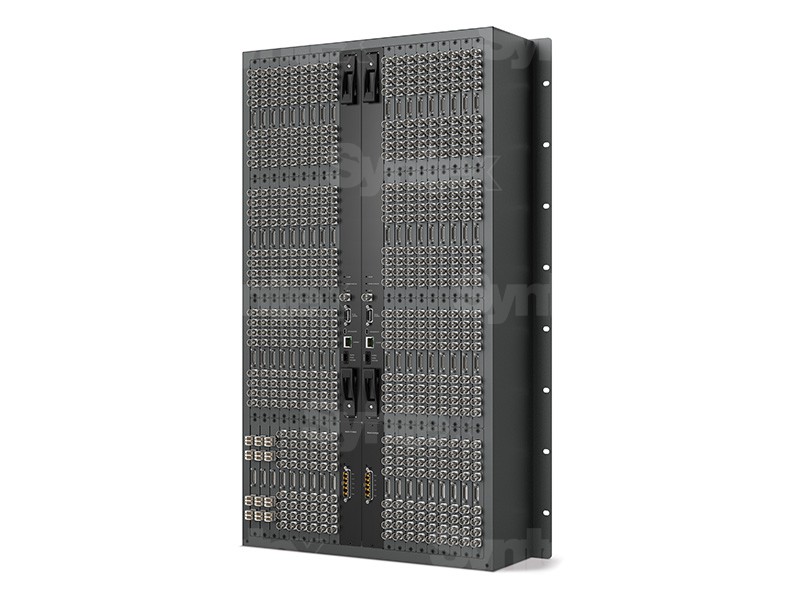

Modulárny rám pre router až 288 × 288

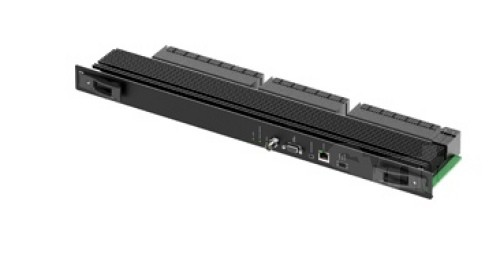

Rám s výškou 18 RU pojme 72 kariet rozhrania, jednu kartu Crosspoint 72 × 72 alebo dve karty 288 × 288 a až dve napájacie karty.

Až 288 × 288 3G-SDI72 kariet rozhraniaRedundancia Crosspoint aj napájania288× deck control18 RU

Spoľahlivosť 24/7

Druhá karta Crosspoint a druhá napájacia karta vytvoria plne redundantný router. Začať možno s jednou kartou a redundanciu doplniť neskôr.

Karty rozhrania

Každá karta nesie 4 vstupy, 4 výstupy a port pre 4 pripojenia deck control.

Výmena za prevádzky

Karty rozhrania vymeníte bez vypnutia routera.

Alarm GPI

Konektor GPI na pripojenie externej signalizácie porúch.

Referencia

Black Burst alebo Tri-Level Sync pre všetky pripojenia SD, HD aj optické.

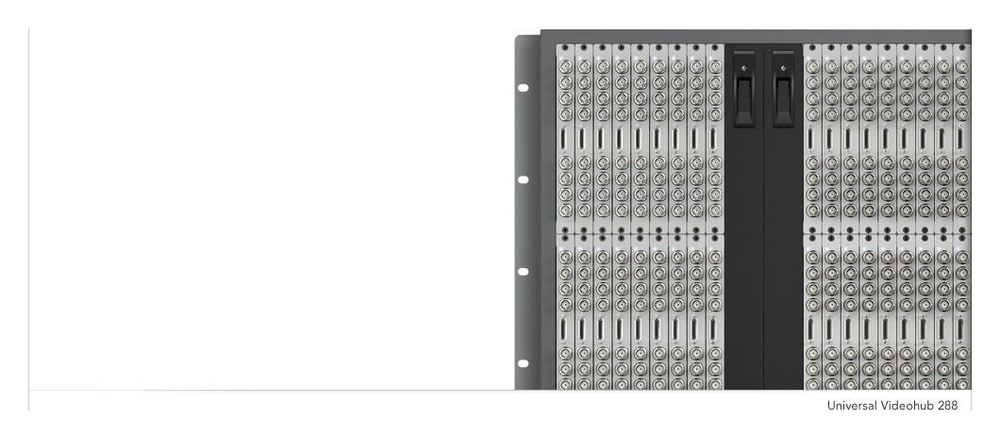

Začnite menšou konfiguráciou a rozširujte ju

Rám sa dodáva neosadený, takže počet a typ vstupov a výstupov určujú samostatne dokupované karty rozhrania. S kartou Crosspoint 72 × 72 začnete lacnejšie, s kartou 288 × 288 využijete celý rám: 288 vstupov a výstupov SDI a 288 portov RS-422 na ovládanie rekordérov.

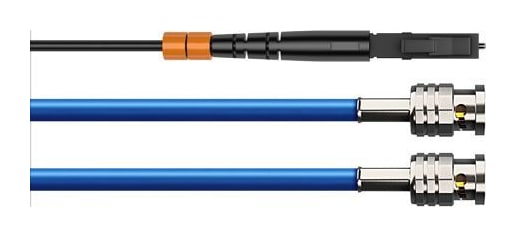

SDI aj optika v jednom routeri

Karty BNC SDI a optické SDI možno v ráme ľubovoľne kombinovať a smerovať zo SDI na optiku aj naopak. Optické vlákno prenesie signál na veľké vzdialenosti, čo sa hodí vo veľkých budovách a na rozsiahlych podujatiach.

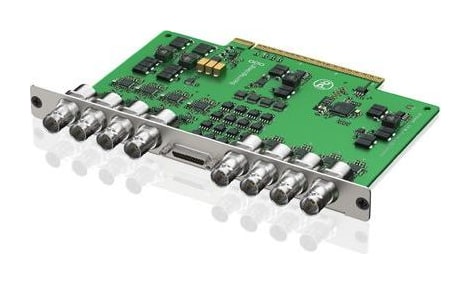

Automatické prepínanie SDI

Pripojenia 3G-SDI sa automaticky prepínajú medzi SD, HD, 4:4:4 a 2K a každý vstup môže bežať v inom štandarde. Router prenáša aj DVB-ASI a 16 kanálov vnoreného zvuku SDI, všetky výstupy majú reclocking.

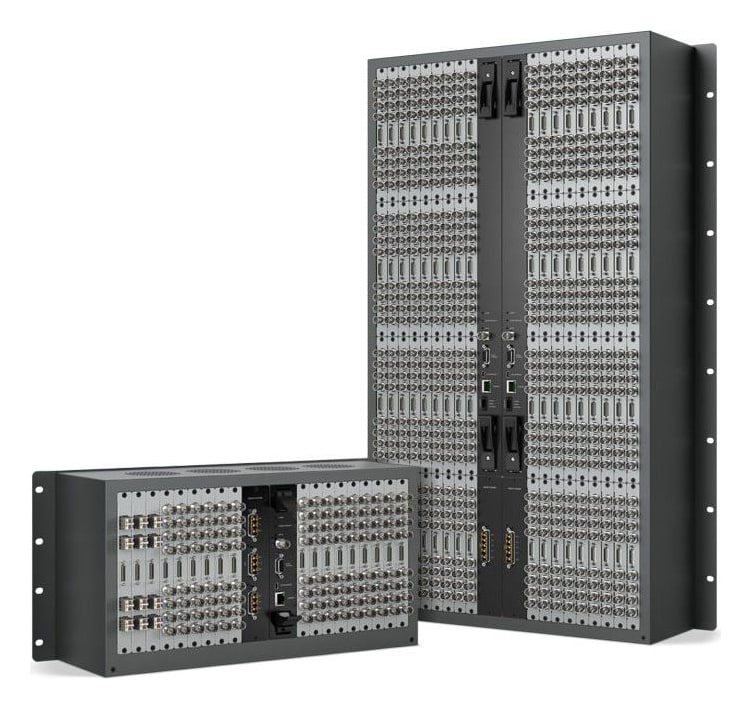

Dve veľkosti rámu, rovnaké karty

Karty rozhrania majú rovnaký rozmer a pasujú do rámov Universal Videohub 72 aj 288. Kto začne s menším rámom, prenesie karty rozhrania do väčšieho; napájanie má každý rám vlastné.

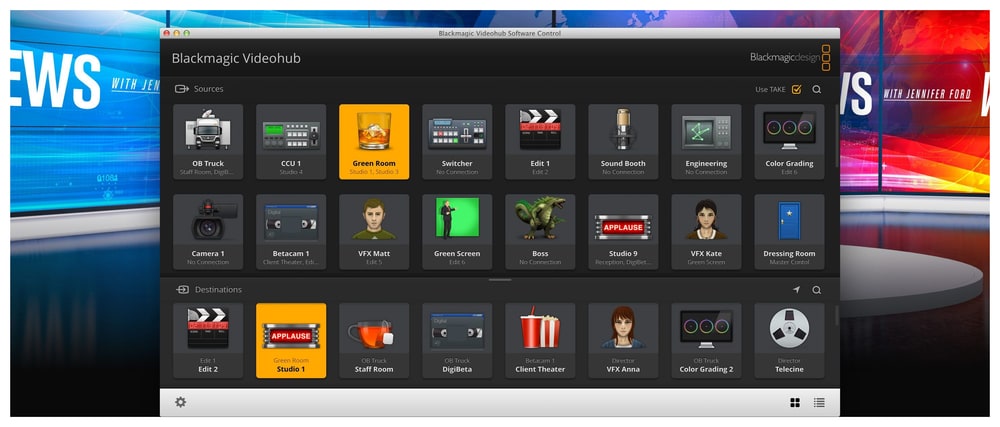

Ovládanie z počítača aj panela

Router ovláda bezplatný softvér Videohub pre Mac a Windows aj hardvérové panely Videohub zdieľané po sieti IP. Vstup RS-422 prijíma povely na prepínanie z iných systémov a Videohub SDK slúži na integráciu do vysielacej automatizácie.

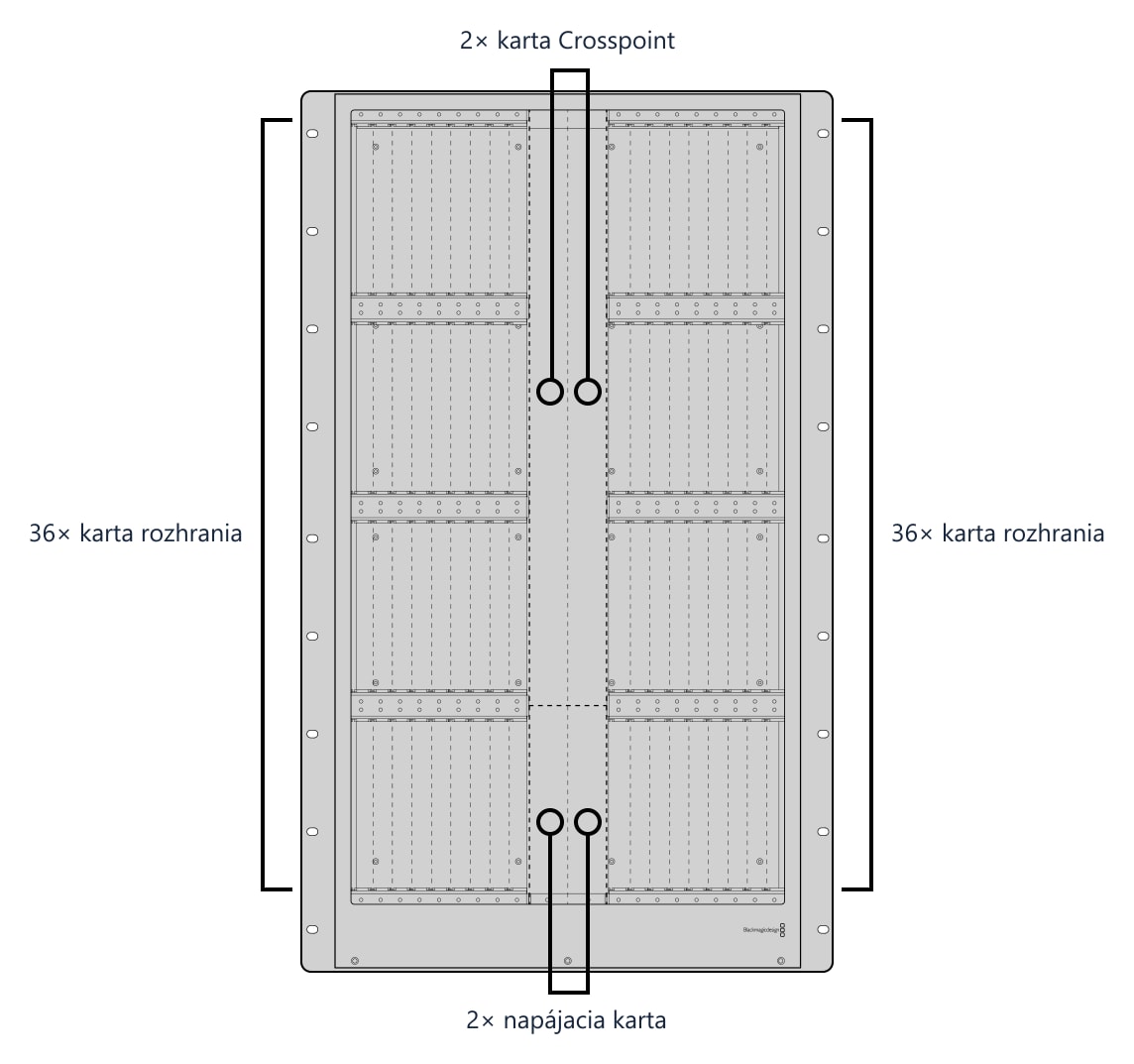

Konektory a ovládacie prvky

Uprostred rámu sú pozície pre dve karty Crosspoint a dve napájacie karty, po stranách po 36 pozícií pre karty rozhrania.

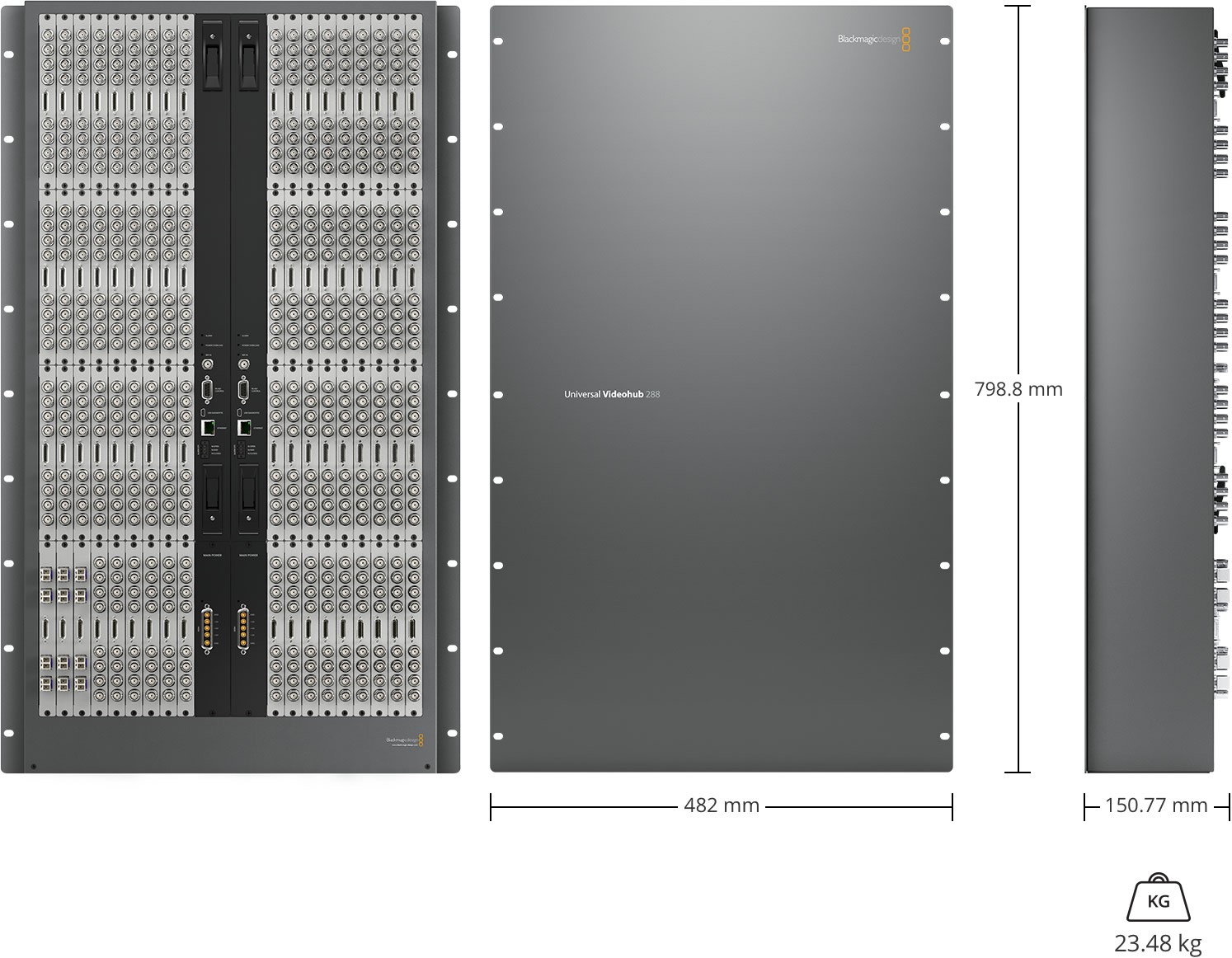

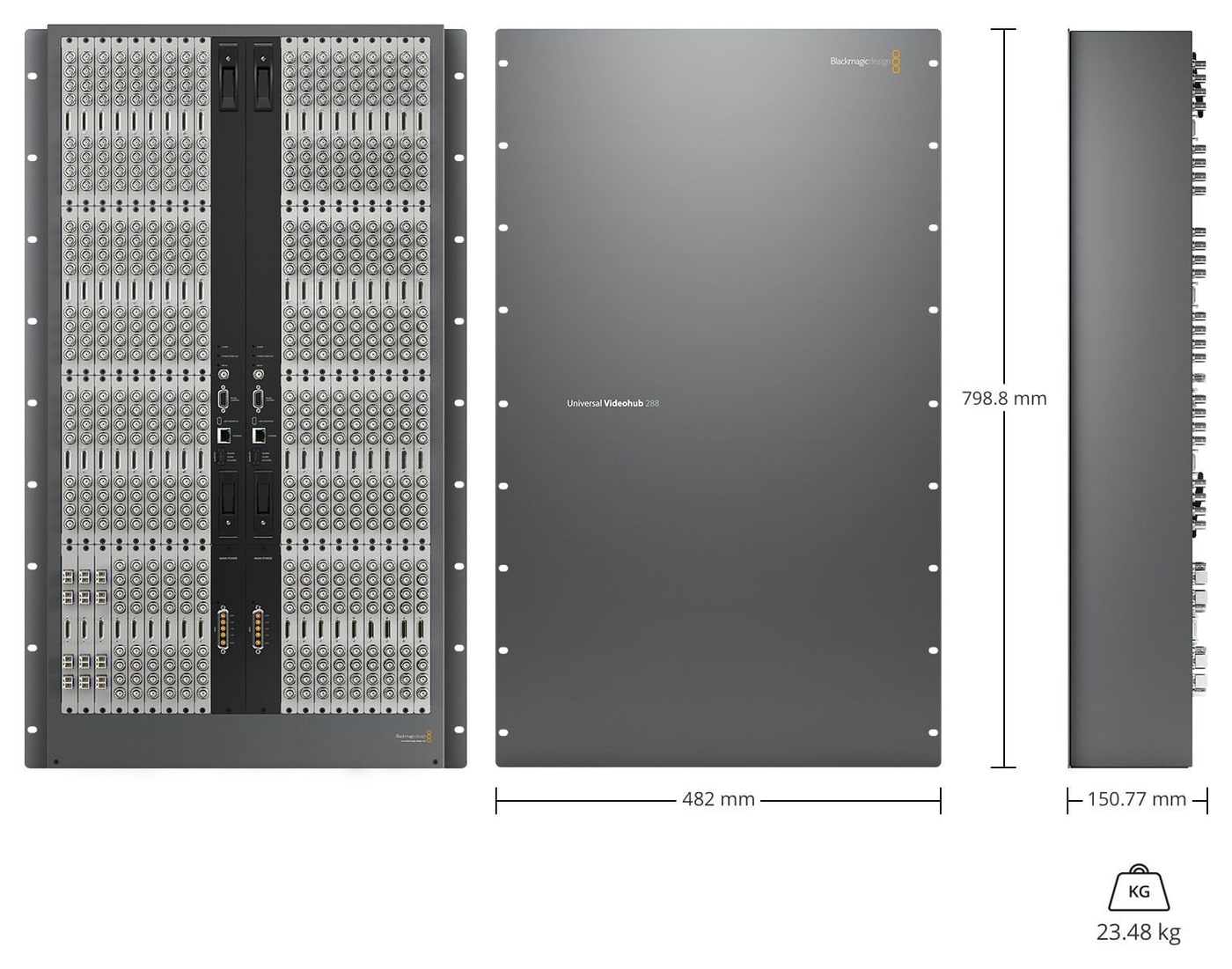

Rozmery a hmotnosť

Rozmery 482 × 150,77 × 798,8 mm (š × h × v), hmotnosť 23,48 kg. Do racku 19″ zaberie 18 RU.
