Blackmagic Design Univerzálne optické rozhranie Videohub

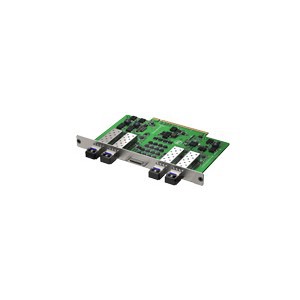

Zásuvná karta rozhrania pridáva do rámu Universal Videohub štyri optické vstupy SDI, štyri výstupy a štyri pripojenia deck control. Umožňuje viesť SD, HD a 3Gb/s SDI po optickom vlákne bez externých prevodníkov. Laserové vysielače a prijímače 1310 nm dosiahnu pri 3 Gb/s až 25 km a karta pasuje do rámov Universal Videohub 72 aj 288.

Optické SDI priamo v routeri

Karta pridá do rámu Universal Videohub štyri optické vstupy a štyri optické výstupy SDI so štyrmi pripojeniami deck control.

4× vstup, 4× výstup1310 nmAž 25 km pri 3 Gb/sSD, HD, 3G-SDIRámy 72 aj 288

Bez externých prevodníkov

Router smeruje priamo z optiky na SDI aj naopak – vzdialené zariadenia pripojíte vláknom bez prevodníka pri routeri.

Reclocking

Výstupy karty majú reclocking SDI.

Kombinácia s BNC

Optické a BNC karty možno v jednom ráme ľubovoľne kombinovať.

Deck control

Port pre rozbočovací kábel so štyrmi konektormi RS-422.

Výmena za prevádzky

Kartu vymeníte bez vypnutia routera.

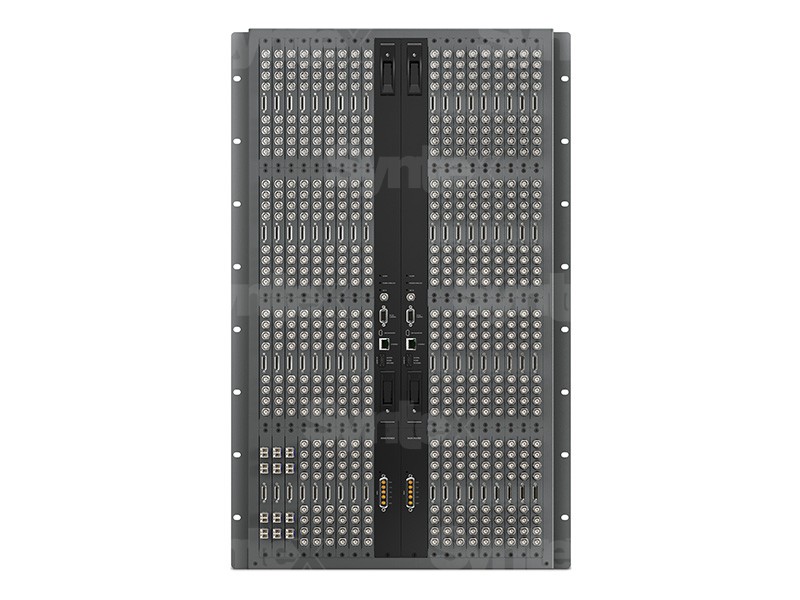

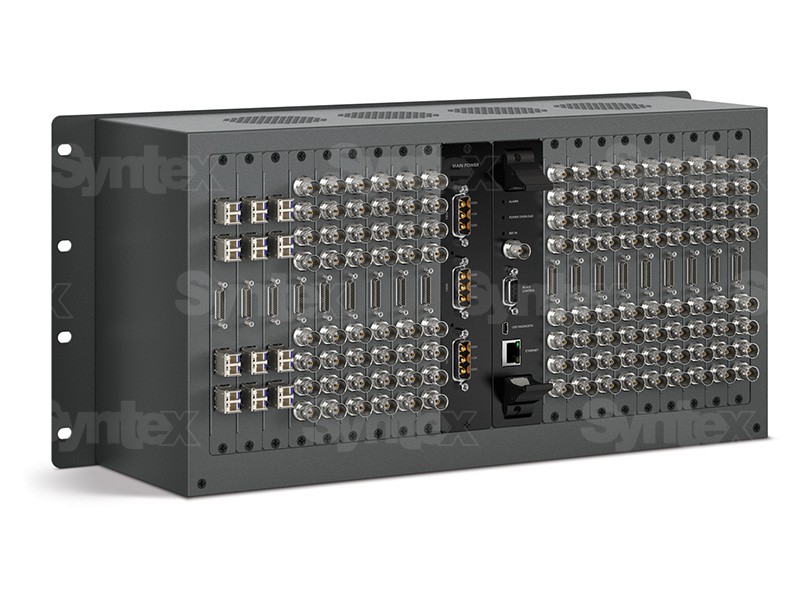

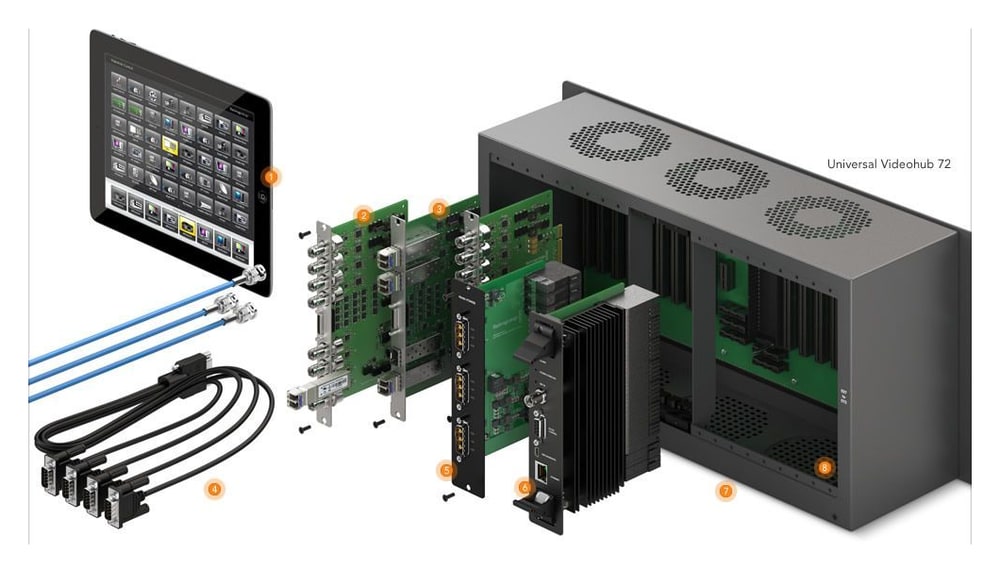

Rovnaká karta pre rámy 72 aj 288

Optická karta sa inštaluje do ľubovoľnej pozície pre karty rozhrania a možno ju kombinovať s kartami BNC SDI v tom istom ráme. Každý osadený modul rozšíri router o štyri vstupy a štyri výstupy; karty rozhrania možno vymeniť za prevádzky.

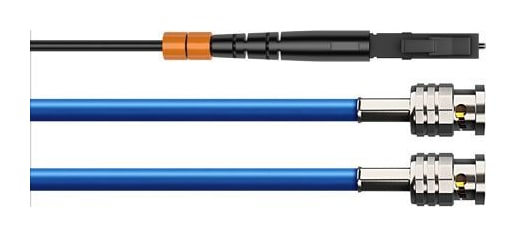

Zvuk a deck control

Karta prenáša 16 kanálov vnoreného zvuku SDI spolu s videom. S káblom Universal Videohub Deck Control Cable pridá štyri nezávislé porty RS-422 na diaľkové ovládanie rekordérov.

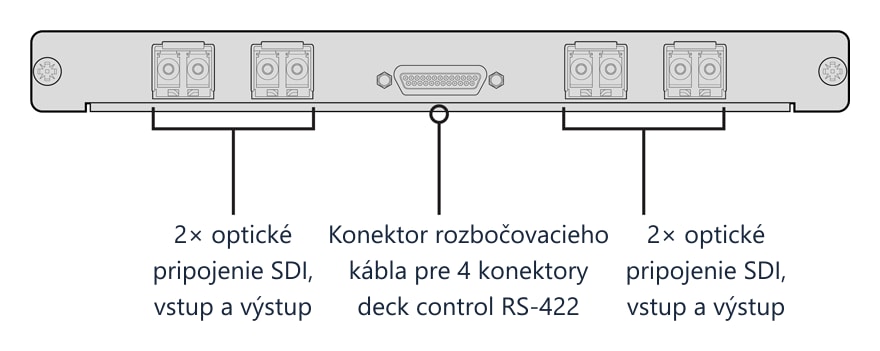

Predný panel karty

Po stranách sú vždy dva optické konektory SDI (vstup a výstup), uprostred konektor rozbočovacieho kábla pre štyri porty deck control RS-422.
