Blackmagic Design Universal Videohub 288 Crosspoint

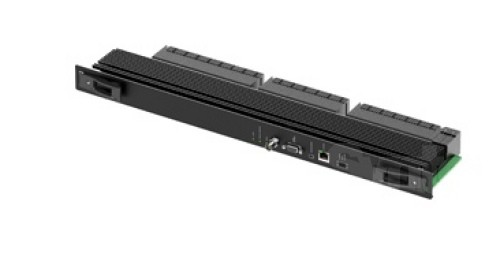

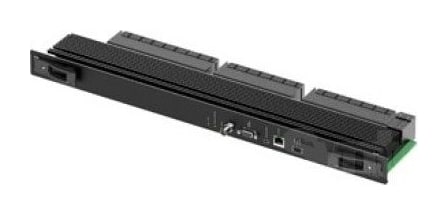

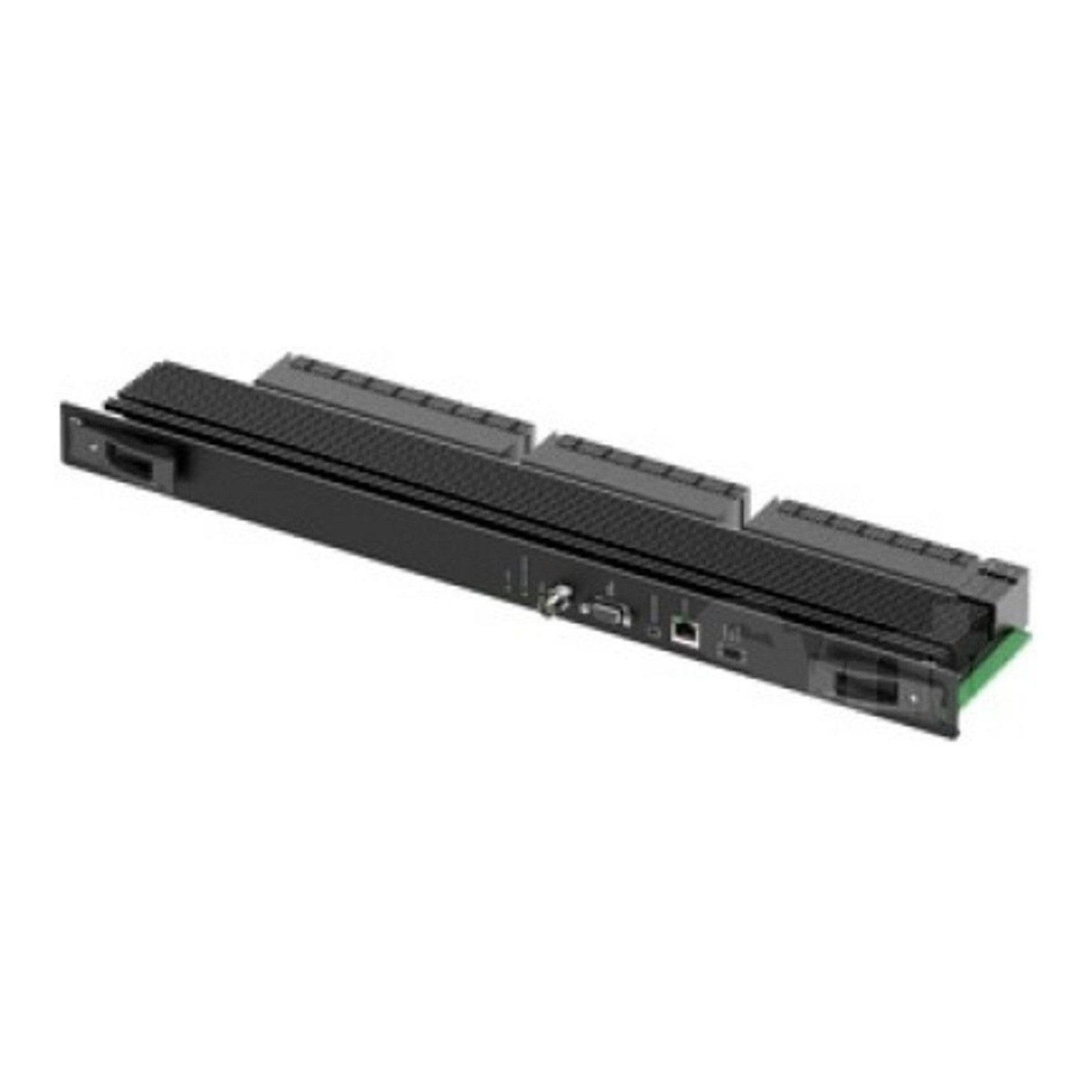

Karta Universal Videohub 288 Crosspoint je riadiacim a prepínacím jadrom rámu Universal Videohub 288. Zaisťuje smerovanie až 288 × 288 trás SDI aj prepínanie zodpovedajúcich portov deck control. Nesie Ethernet a RS-422 na riadenie routera, vstup referencie, stavové kontrolky a konektor alarmu GPI; dve karty v ráme vytvoria redundantné riadenie.

Srdce routera 288 × 288

Karta prepína až 288 × 288 SDI aj deck control a nesie riadenie routera, genlock a alarmový konektor GPI.

288 × 288 SDI288 × 288 deck controlEthernet a RS-422Alarm GPIRedundancia

Druhá karta pre prevádzku 24/7

Do rámu Universal Videohub 288 sa zmestia dve karty Crosspoint 288 × 288 – druhá zaistí redundanciu pre nepretržitú prevádzku.

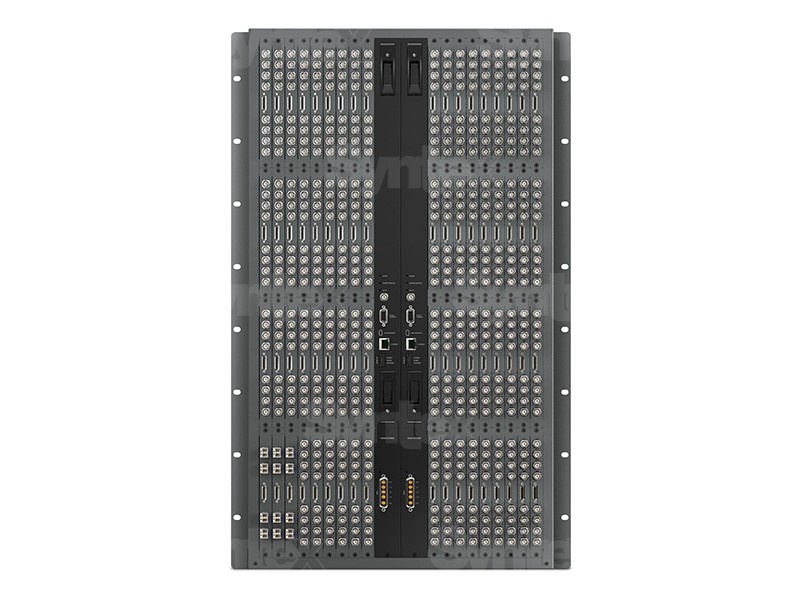

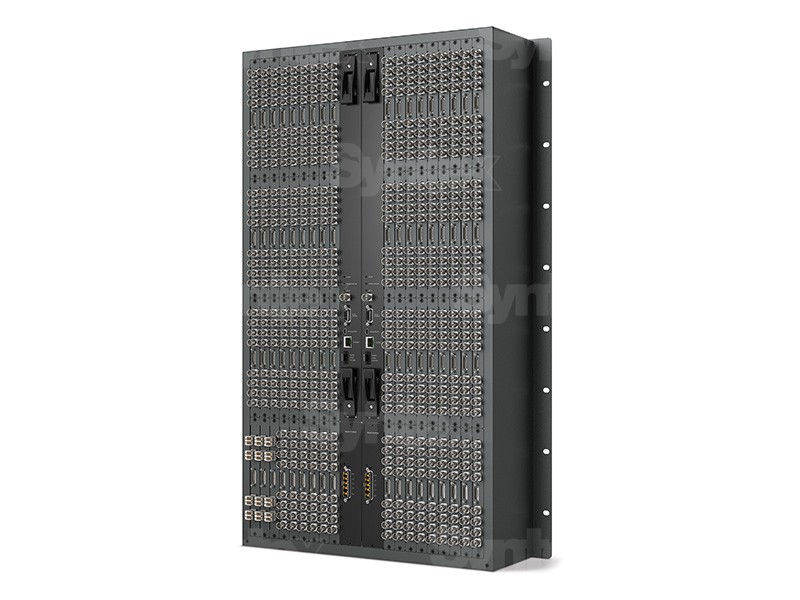

Rám 288

Karta je určená pre rám Universal Videohub 288.

Referencia

Vstup BNC pre Tri-Sync alebo Black Burst.

Dohľad

Stavové kontrolky a konektor alarmu GPI.

Riadenie

Ethernet pre softvér a panely, RS-422 pre systémy tretích strán.

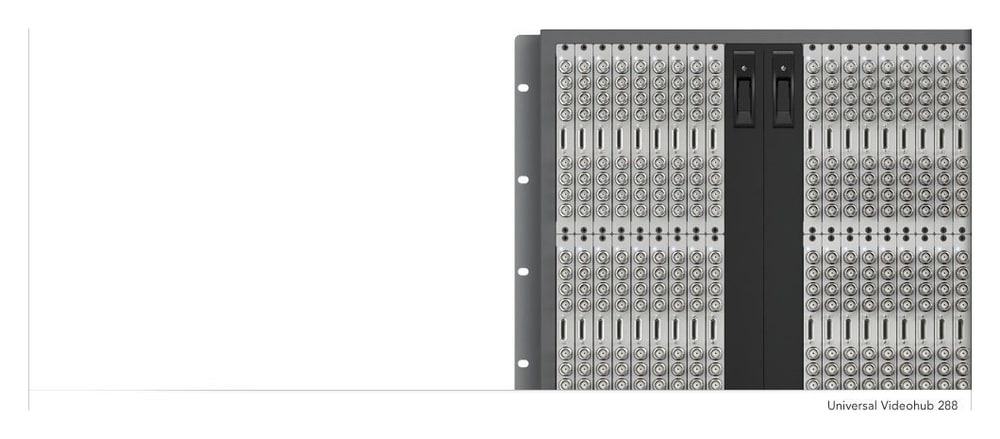

Riadenie, synchronizácia a dohľad v jednej karte

Na karte je Ethernet pre miestnu sieť a ovládacie panely, sériové RS-422 pre systémy tretích strán, USB 2.0, referenčný vstup BNC a konektor alarmu GPI. Dve karty v ráme 288 vytvárajú redundantnú prepínaciu aj riadiacu cestu.

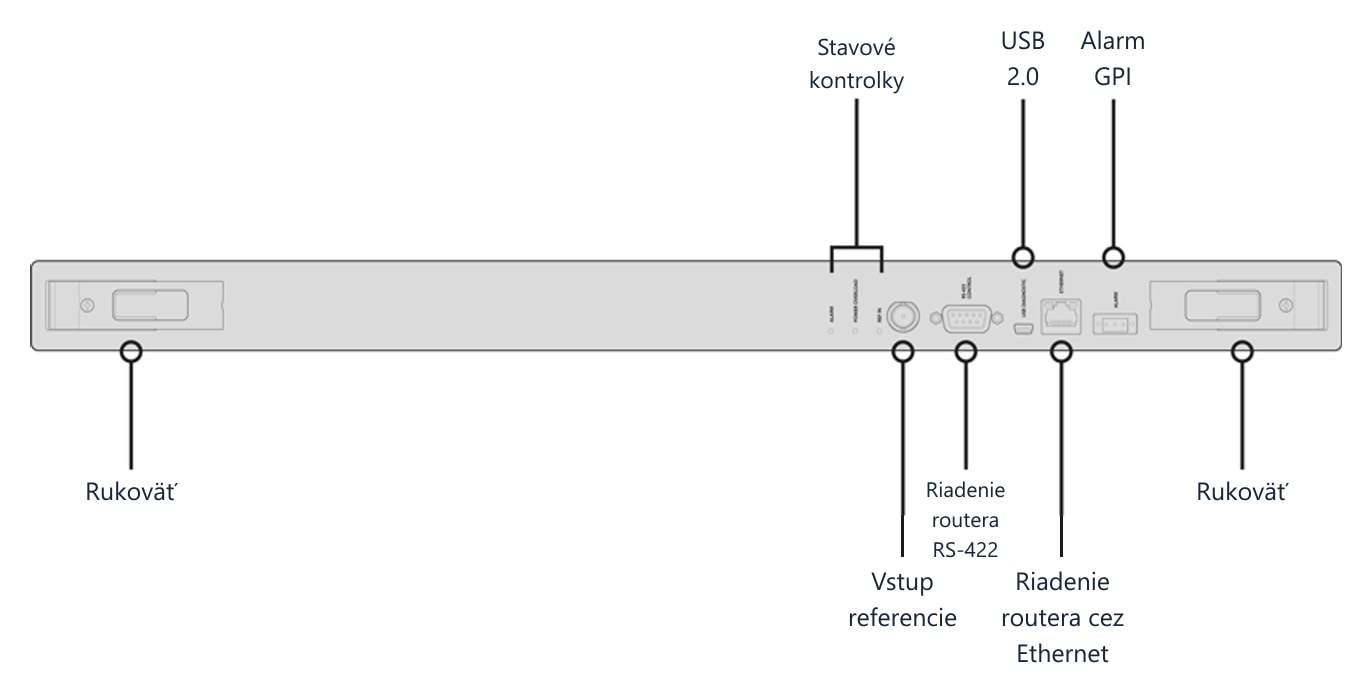

Predný panel karty

Po stranách sú rukoväte na vysunutie karty, medzi nimi stavové kontrolky, vstup referencie, konektor RS-422 na riadenie routera, USB 2.0, Ethernet a konektor alarmu GPI.
