Blackmagic Design Univerzálny Videohub 72 Crosspoint

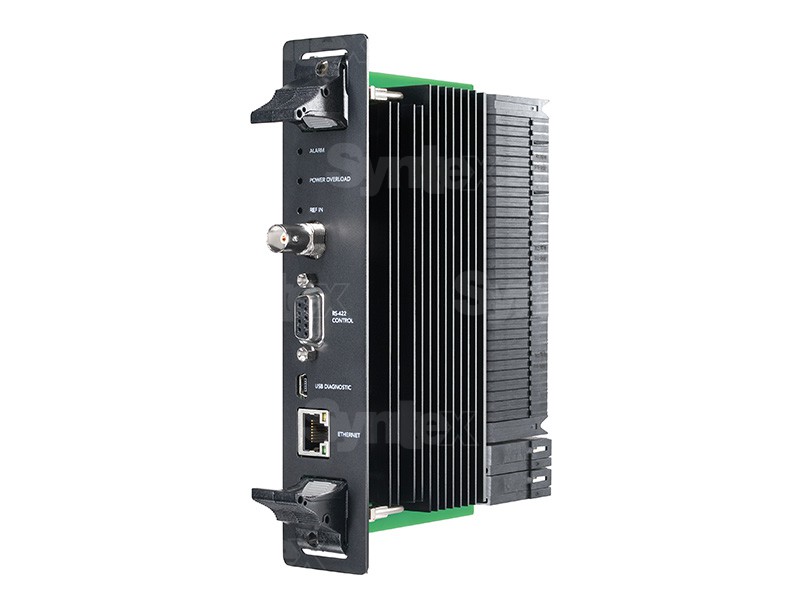

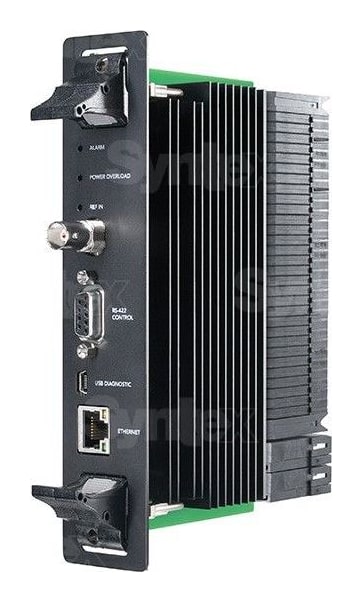

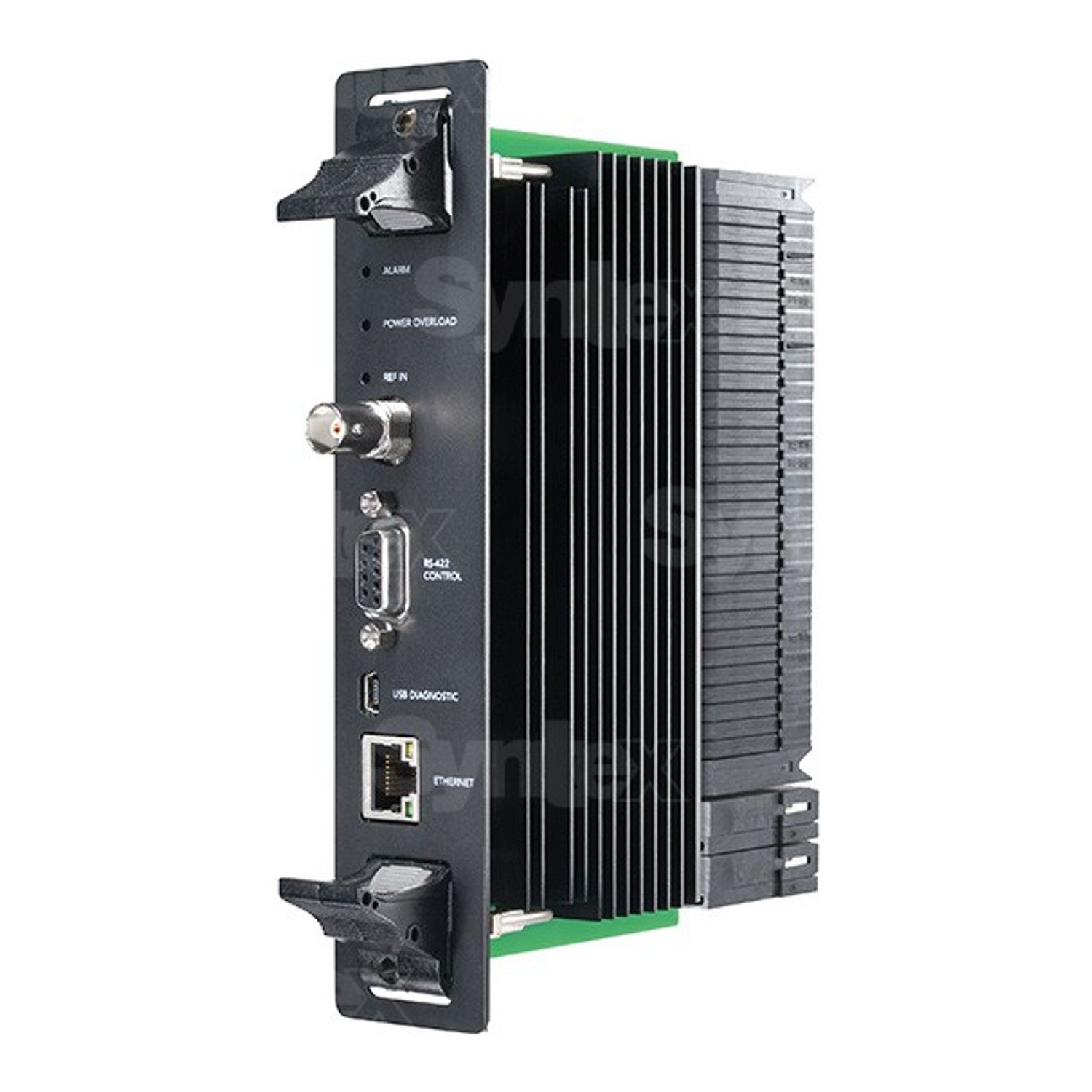

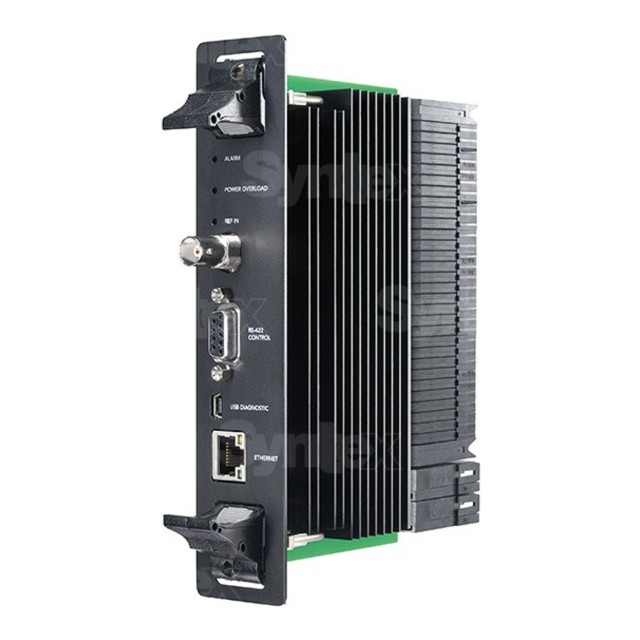

Universal Videohub 72 Crosspoint je riadiaca karta na smerovanie až 72 × 72 trás SDI a súvisiaceho deck control. Je určená pre rámy Universal Videohub 72 a možno ju použiť aj v Universal Videohub 288 pre menšiu konfiguráciu. Nesie Ethernet a RS-422 na riadenie routera, vstup referencie pre genlock a stavové kontrolky.

Srdce routera 72 × 72

Karta Crosspoint prepína video aj deck control všetkých kariet rozhrania v ráme a prináša riadenie routera cez Ethernet a RS-422.

72 × 72 SDI72 × 72 deck controlEthernet a RS-422GenlockRámy 72 aj 288

Bez karty Crosspoint router neprepína

Rám Universal Videohub aj karty rozhrania potrebujú kartu Crosspoint, ktorá prepája vstupy s výstupmi a komunikuje s ovládacím softvérom a panelmi.

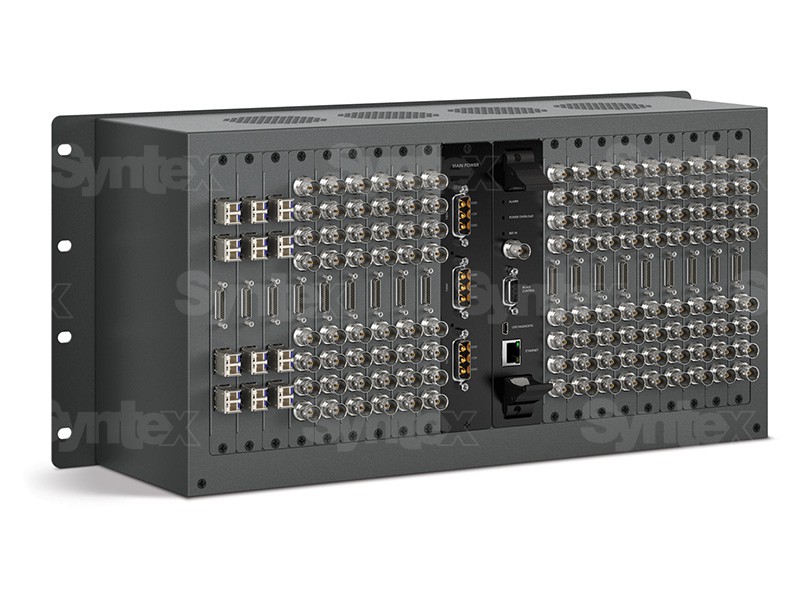

Rám 72

Do rámu Universal Videohub 72 patrí jedna karta Crosspoint 72 × 72.

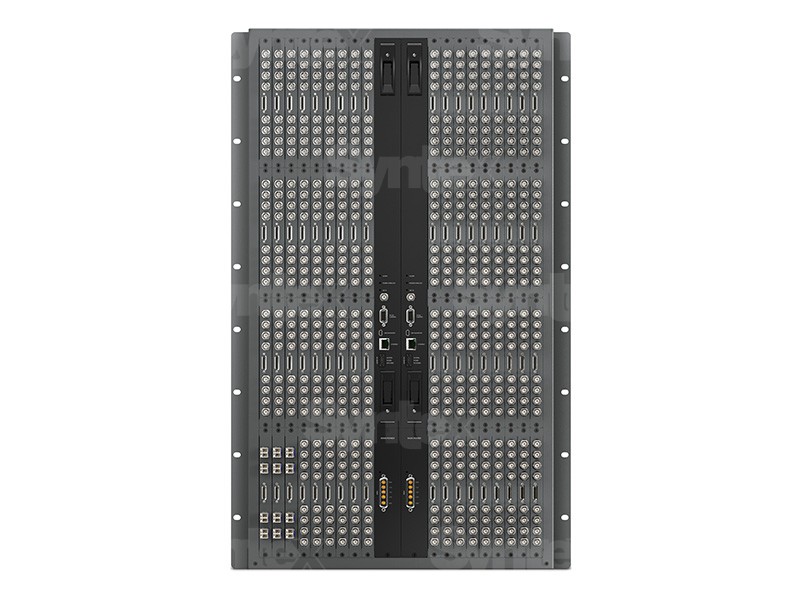

Rám 288

V ráme 288 poslúži ako cenovo dostupné riešenie pre konfiguráciu do 72 × 72.

Dohľad

Kontrolky Alarm, Power Overload a Ref In ukazujú stav routera.

Riadenie

Ethernet pre softvér a panely, RS-422 pre systémy tretích strán.

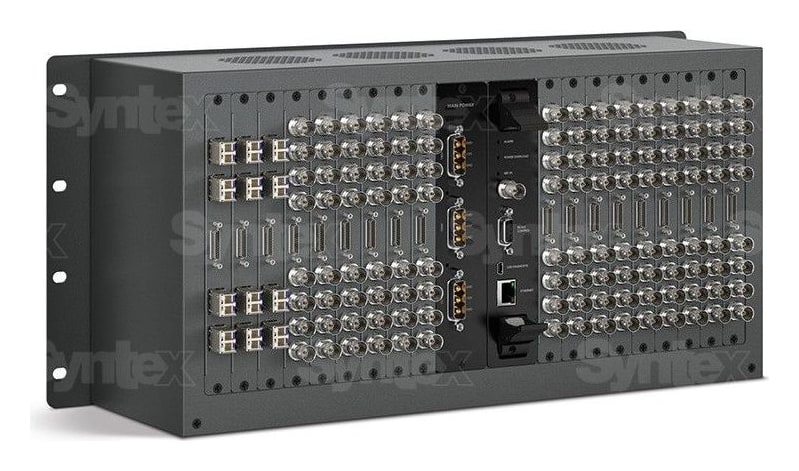

Riadenie po sieti aj sériovej linke

Port Ethernet pripojí router k sieti, kde ho ovláda softvér Videohub a hardvérové panely. Konektor RS-422 prijíma povely na prepínanie od systémov tretích strán a USB 2.0 slúži na diagnostiku a nastavenie IP adresy.

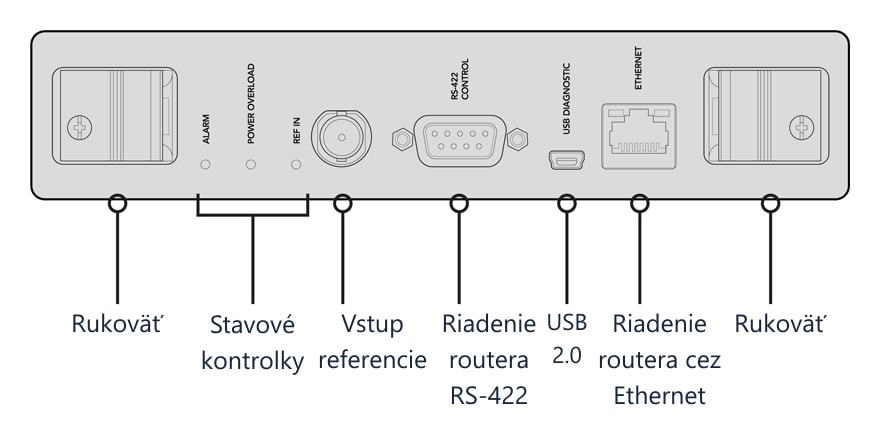

Predný panel karty

Po stranách sú rukoväte na vysunutie karty, medzi nimi stavové kontrolky, vstup referencie, konektor RS-422 na riadenie routera, USB 2.0 a Ethernet.
