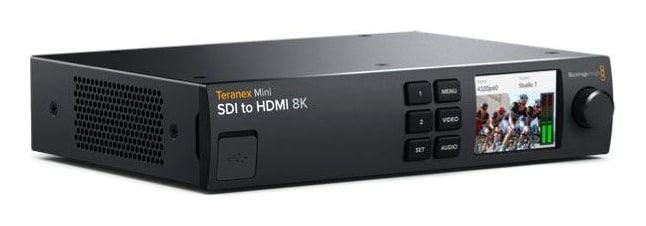

Blackmagic Design Teranex Mini SDI to HDMI 8K HDR

Blackmagic Teranex Mini SDI to HDMI 8K HDR je profesionálny prevodník a monitorovací procesor na prevod Quad Link 12G-SDI na HDMI 8K až do 4320p60. Ponúka HDR PQ a HLG, dva obrazové osciloskopy, 33-bodové 3D LUT, automatickú kalibráciu monitora a down-konverziu 8K na Ultra HD alebo HD, takže veľké televízory a projektory zobrazia signál SDI farebne presne.

Profesionálny 8K HDR monitoring

Teranex Mini SDI to HDMI 8K HDR prevádza profesionálny signál SDI na presné zobrazenie na televízoroch a projektoroch HDMI. Pridáva dva nezávislé obrazové osciloskopy, 33-bodové 3D LUT a automatickú kalibráciu monitora.

Až 4320p60HDR PQ a HLG4× vstup 12G-SDI4× HDMI 2.0Vstavaný napájací zdroj

Quad Link 12G-SDI do HDMI 8K

Štyri vstupy 12G-SDI prijmú HD, Ultra HD, 4K aj 8K a každý má vlastný slučkový výstup. Štyri výstupy HDMI 2.0 pracujú ako jeden výstup pre HD, Ultra HD a 4K, alebo spoločne pre 8K až 60p.

8K až 60p

Dual Link alebo Quad Link 12G-SDI, automatické prepínanie HD, Ultra HD, 4K a 8K.

Dva osciloskopy

Waveform, RGB/YUV parade, vektorskop alebo histogram priamo cez obraz.

33-bodové 3D LUT

Dve nezávislé 10-bitové RGB LUT na náhľad, korekciu a zladenie displeja.

Kalibrácia monitora

Kompatibilná USB sonda a automaticky vytvorená korekčná 3D LUT.

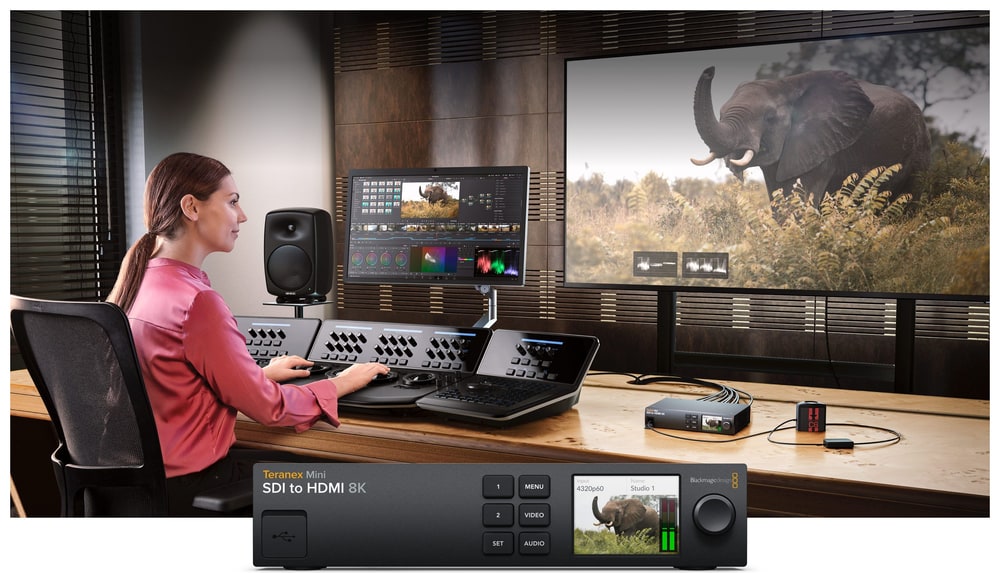

Pre grading, živé produkcie aj veľké obrazovky

Prevodník je určený pre broadcast, živé produkcie aj filmovú postprodukciu, kde je potrebný veľký a farebne presný náhľad SDI. Pri gradingu v DaVinci Resolve odľahčí procesoru aj grafickej karte a s prepínačmi, ako je ATEM Constellation 8K, zväčší multiview na veľkom televízore tak, že možno kontrolovať ostrosť.

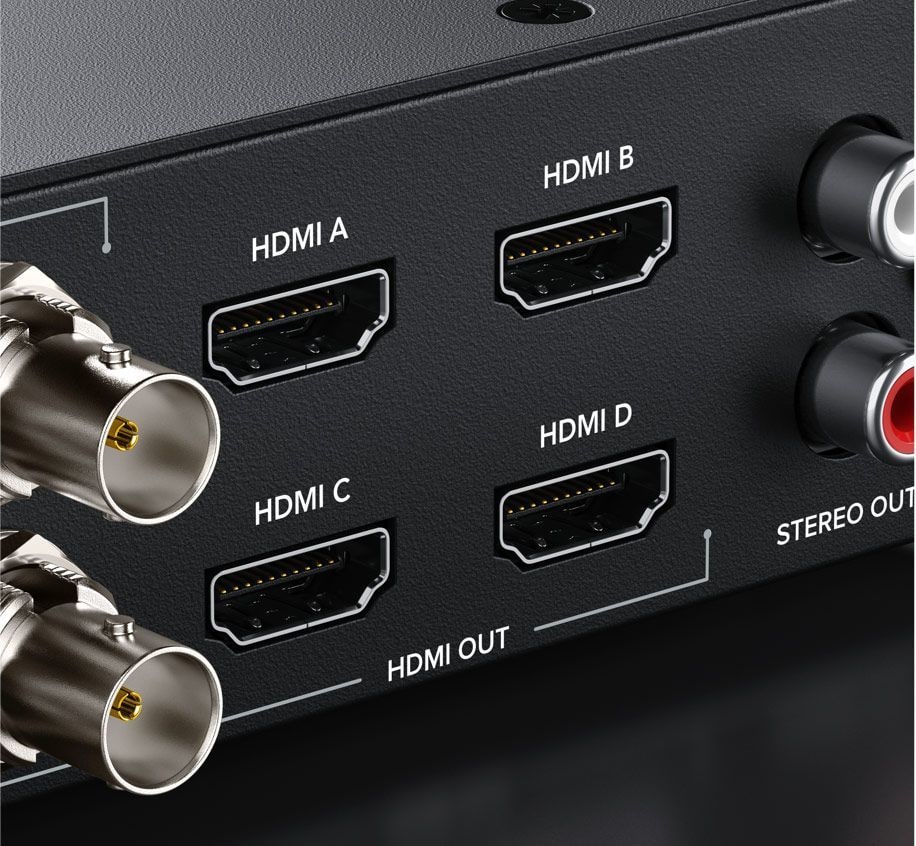

Štyri výstupy HDMI 2.0

Výstupy HDMI A až D sa v 8K používajú spoločne pre televízory so štyrmi vstupmi HDMI, pre HD, Ultra HD a 4K stačí jediný výstup. Vstavaný prevod medzi 2SI a Square Division zobrazí signál 8K správne na každom monitore a režim quad split umožní zostaviť veľké obrazové steny z viacerých monitorov.

Down-konverzia podľa monitora

Prevodník zistí cez EDID, aké rozlíšenie pripojený displej zvládne, a keď 8K nepodporuje, signál automaticky zmenší. 8K tak zobrazíte na monitore Ultra HD alebo HD a Ultra HD na monitore HD – obraz uvidíte vždy, nech prichádza akýkoľvek štandard SDI.

HDR PQ a HLG

Statické metadáta PQ a HLG vo VPID prevodník spracúva podľa noriem ST 2108-1, ST 2084 a ST 425. Podporuje farebné priestory Rec.709 a Rec.2020 aj celý rozsah DCI-P3, takže stačí pripojiť displej a máte monitoring HDR zo signálu SDI.

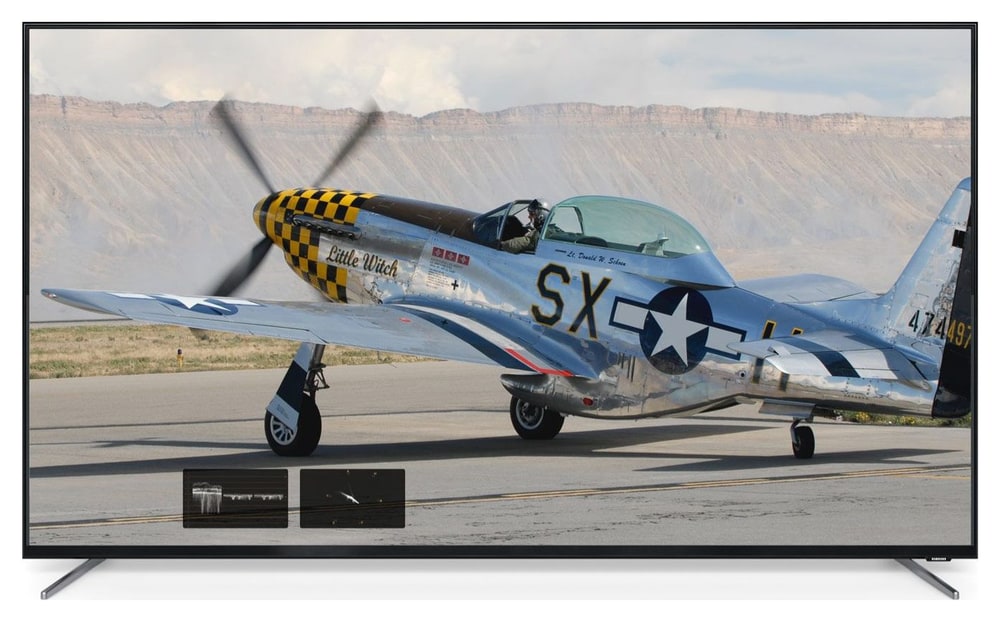

Dva osciloskopy cez obraz

Dva nezávislé osciloskopy – waveform, RGB alebo YUV parade, vektorskop a histogram – sa zobrazujú cez obraz s nastaviteľnou polohou, veľkosťou a priehľadnosťou. Waveform a parade majú štandardný aj HDR raster, takže dodržanie vysielacích noriem skontrolujete priamo na monitore.

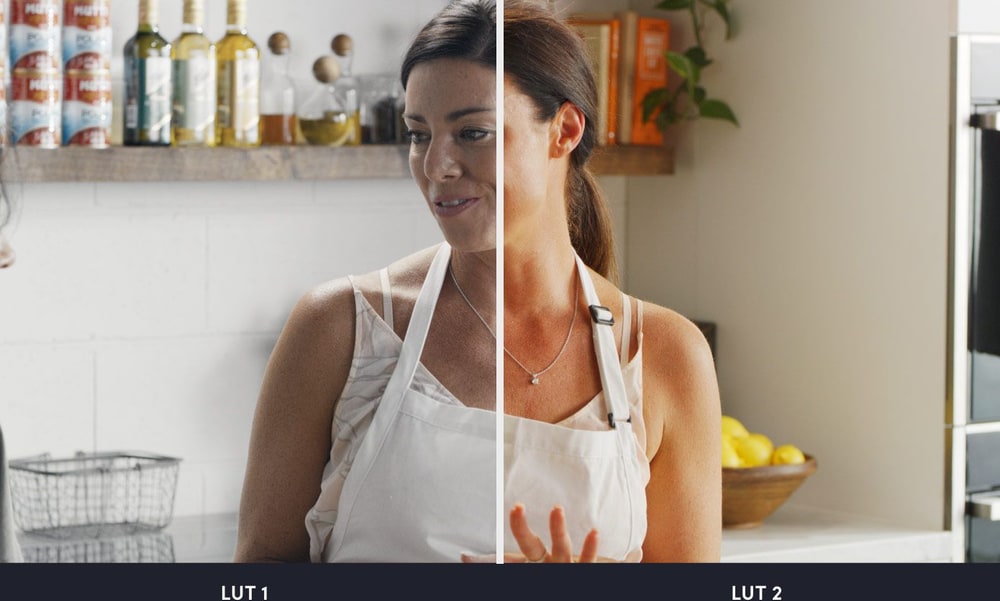

3D LUT a kalibrácia monitora

Dve nezávislé 33-bodové 3D LUT v štandardných formátoch sa prepínajú tlačidlami 1 a 2 na čelnom paneli. Sondy SpectraCal C6, X-Rite i1 Display Pro alebo Klein K10-A sa pripoja spredu; prevodník počas kalibrácie vysiela na monitor testovacie obrazce a podľa merania vytvorí korekčnú 3D LUT.

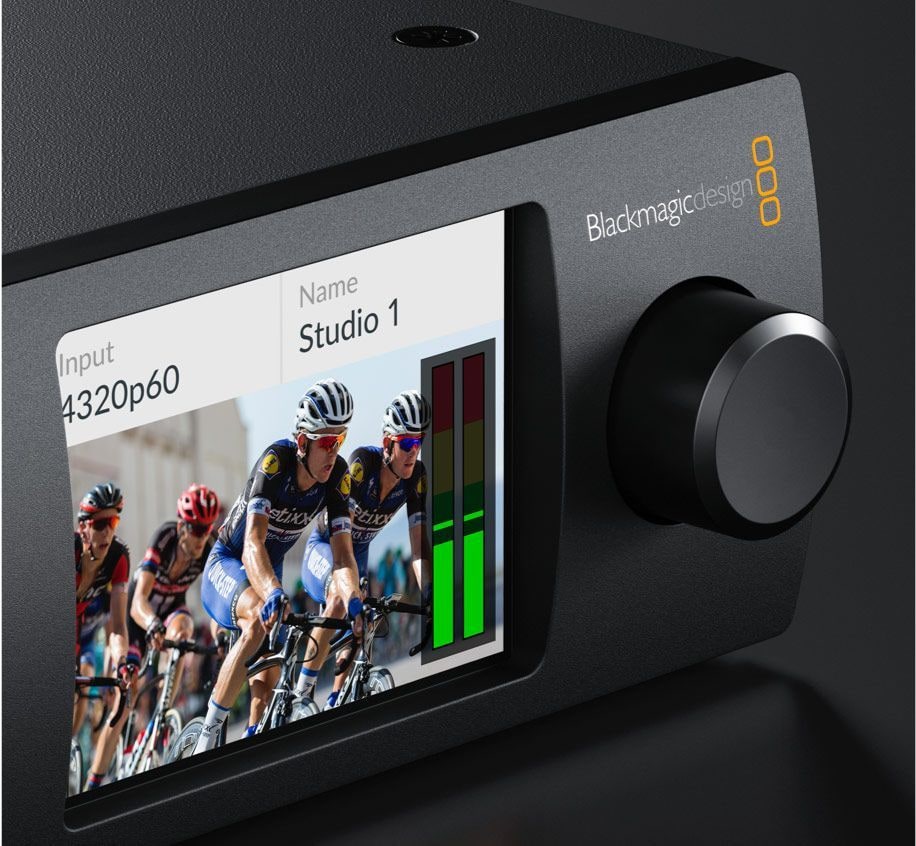

Ovládanie na čelnom paneli

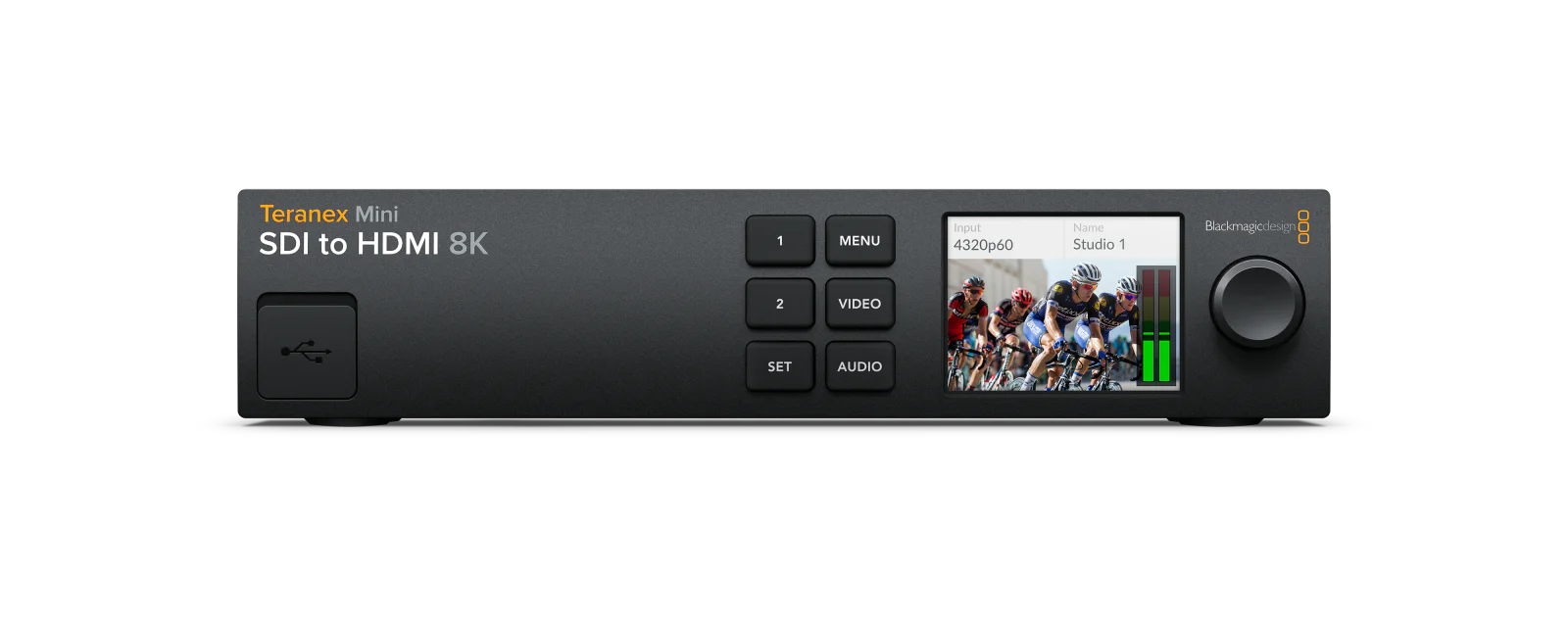

Farebný displej LCD 2,2″ ukazuje vstupný obraz, formát a presné merače zvuku s voľbou charakteristiky VU alebo PPM. Šesť tlačidiel a otočný ovládač sprístupní LUT, kalibráciu, osciloskopy, sieť aj zvuk bez počítača. Na diaľku sa prevodník nastavuje cez Ethernet alebo predné USB-C v aplikácii Teranex Utility.

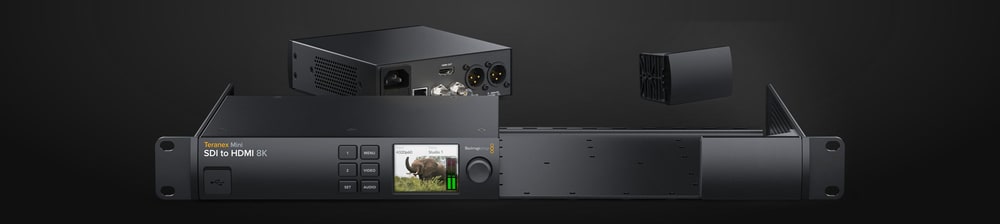

Na stôl aj do racku

Na pracovný stôl sa prevodník postaví na priložené gumové nožičky. Na montáž do racku je určená polica Blackmagic Universal Rack Shelf: prevodník sa k nej priskrutkuje a celá polica sa upevní do racku, voľné miesto zakryjú záslepky dodávané s policou.

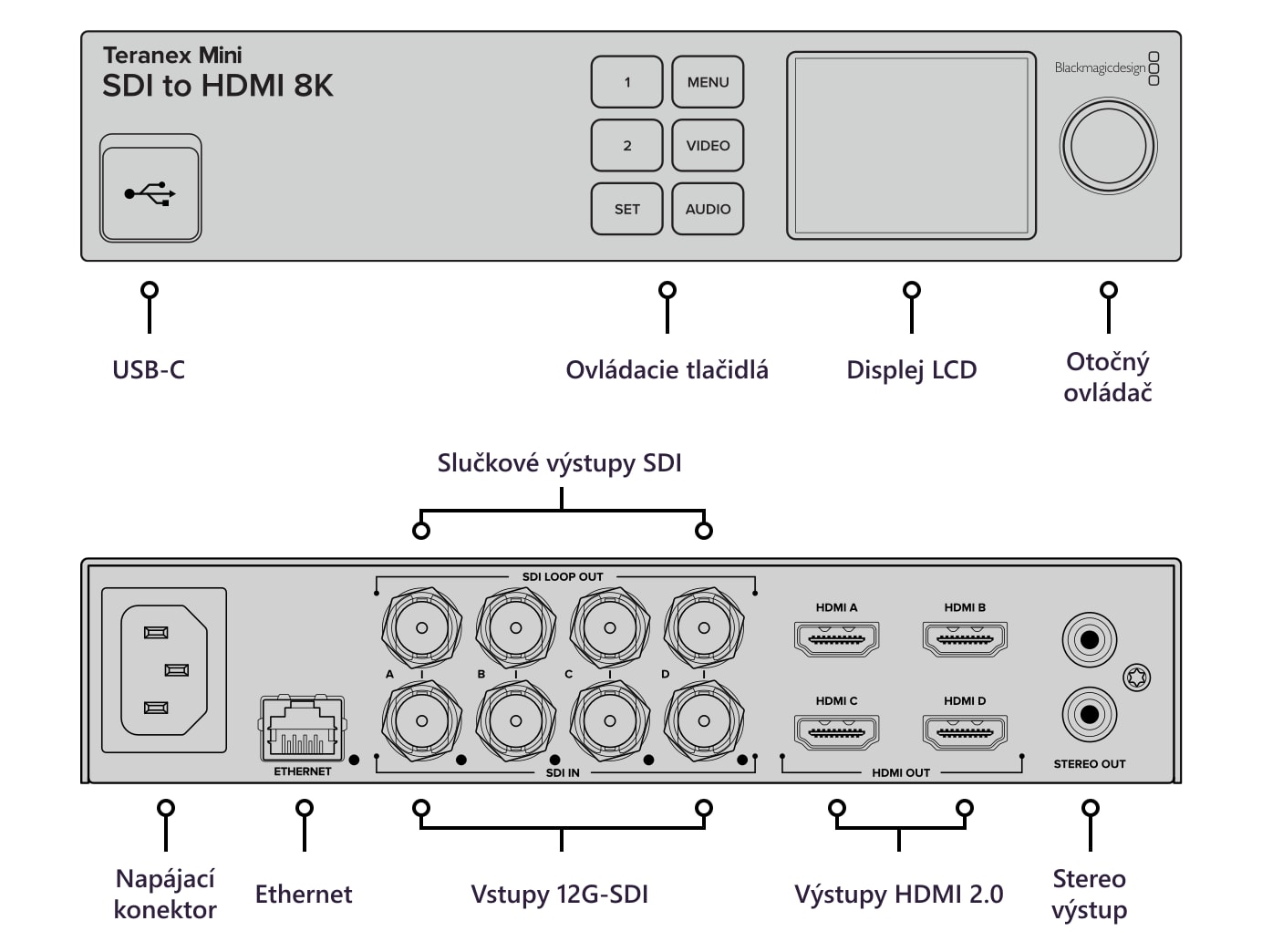

Konektory

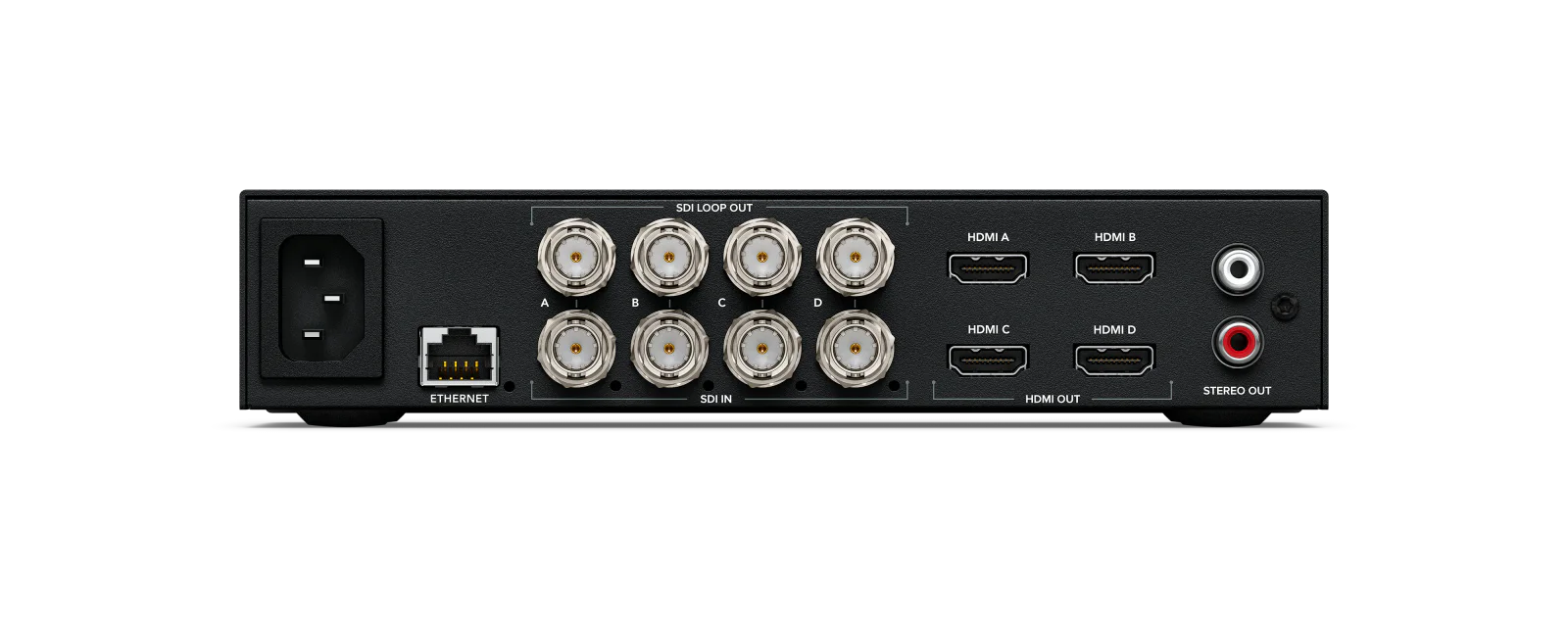

Vpredu je USB-C, ovládacie tlačidlá, displej LCD a otočný ovládač. Vzadu napájací konektor IEC, Ethernet, štyri vstupy 12G-SDI so slučkovými výstupmi, štyri výstupy HDMI 2.0 a stereo výstup RCA.
