Blackmagic Design Teranex Mini SDI na DisplayPort 8K HDR

Teranex Mini SDI to DisplayPort 8K HDR je pokročilé riešenie na monitorovanie 8K videa na zariadeniach DisplayPort vrátane podpory HDR, 3D LUT korekcie, meracích funkcií a kalibrácie monitora. Produkt je určený pre profesionálov vo filmovom a televíznom priemysle a využíva výhody novej generácie výkonných monitorov, ako je napríklad Apple Pro Display XDR.

Teranex Mini SDI na DisplayPort 8K HDR je pokročilé riešenie na monitorovanie 8K videa pomocou počítačových monitorov s rozhraním DisplayPort, ako je napríklad nový monitor Pro Display XDR. Na rozdiel od bežných prevodníkov je tento produkt schopný používať kalibračné sondy tretích strán a tiež zobrazovať výstupy funkcií merania signálu vrátane tvaru vlny, histogramu alebo vektorskopu. Ide o ideálne riešenie pre filmové štúdiá alebo televízne pracoviská, ktoré vyžadujú profesionálne, ale zároveň cenovo dostupné riešenia pre náhľad videa. Bonusom je elegantný dizajn vrátane. LCD displej na náhľad signálu a jednoduché nastavenie.

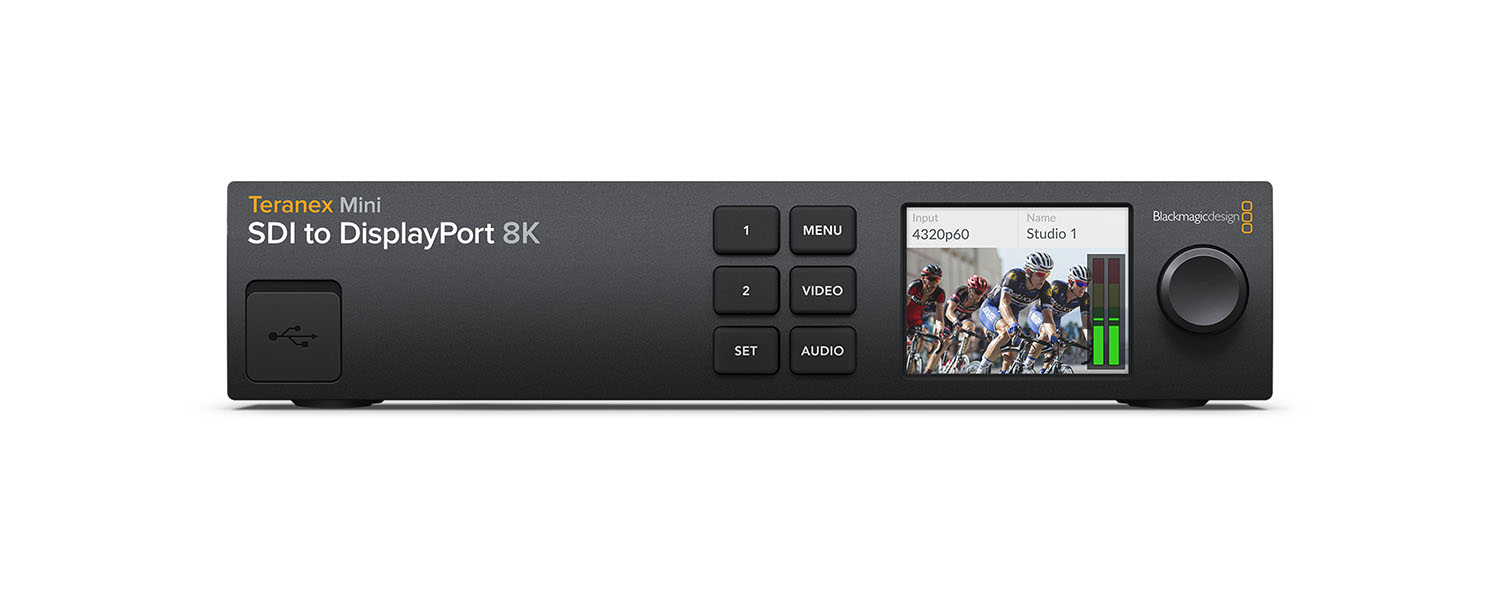

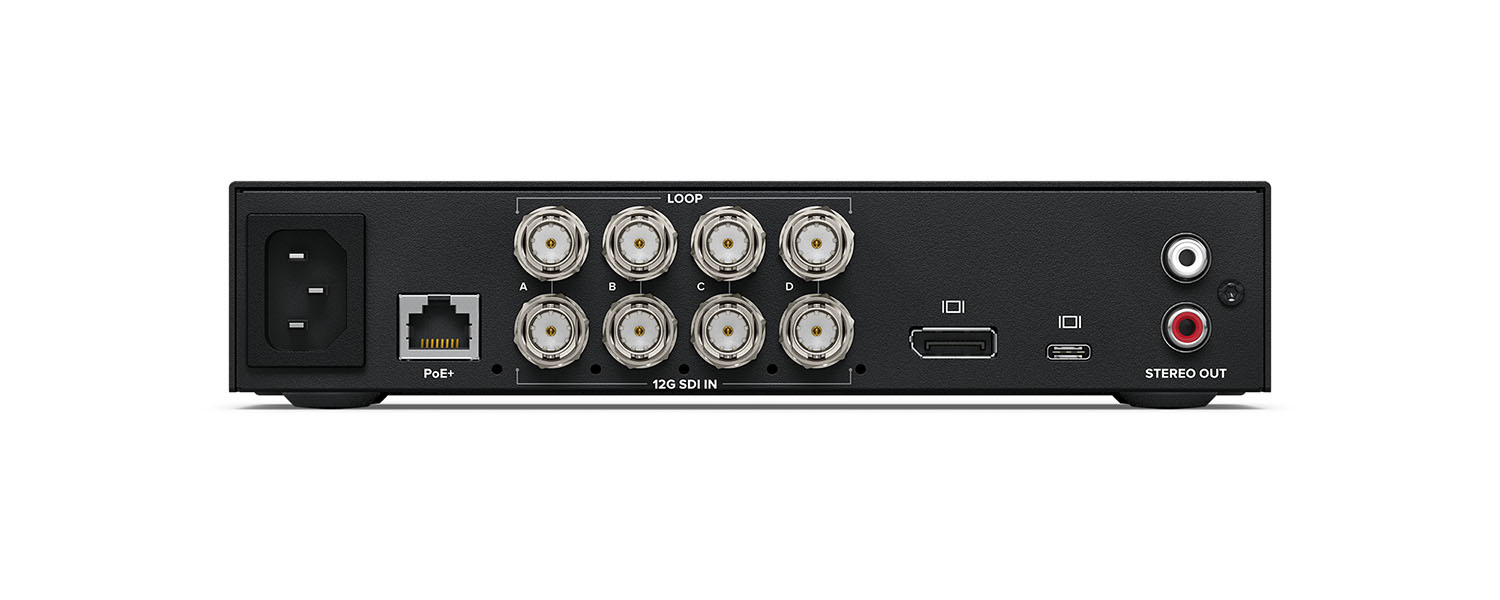

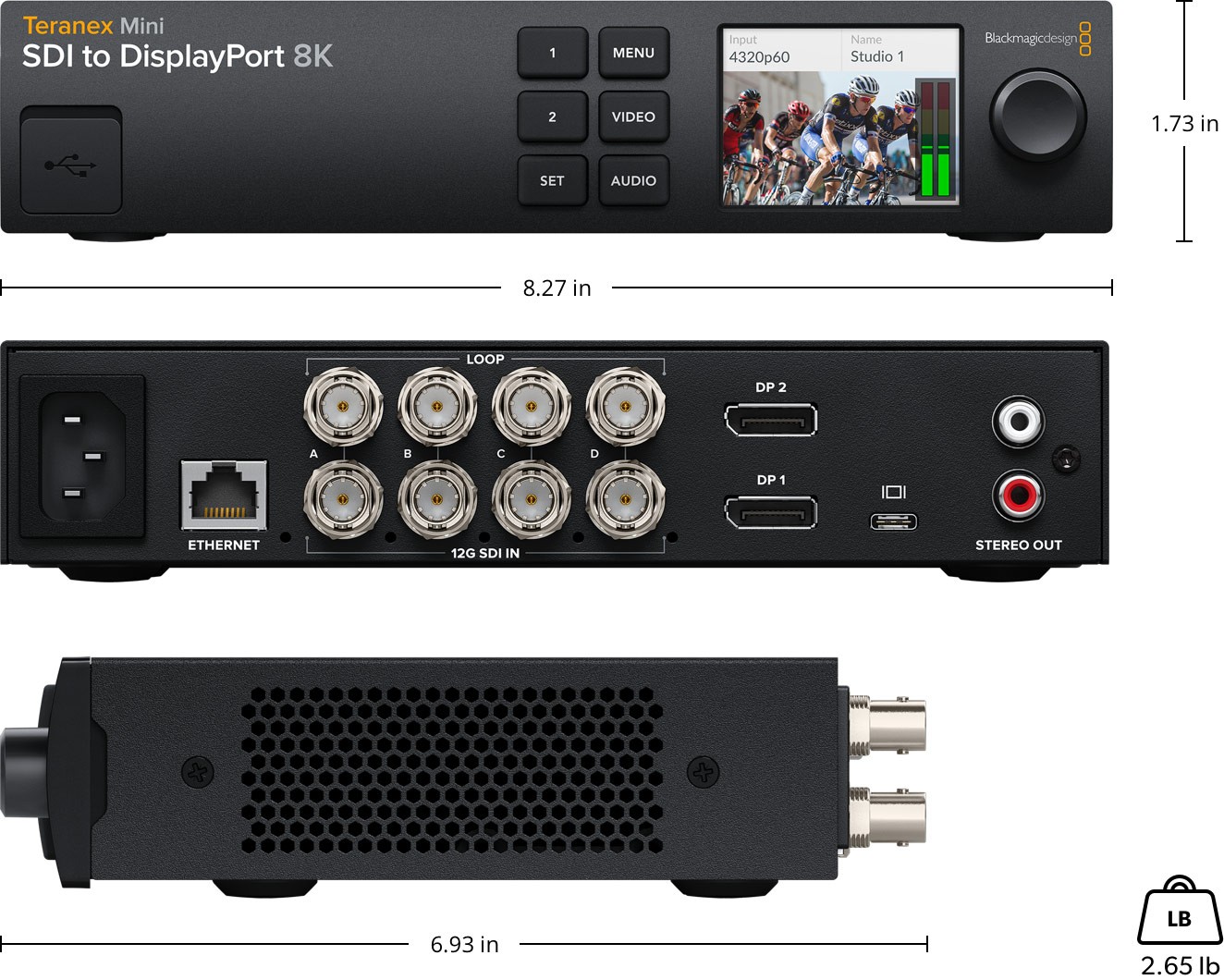

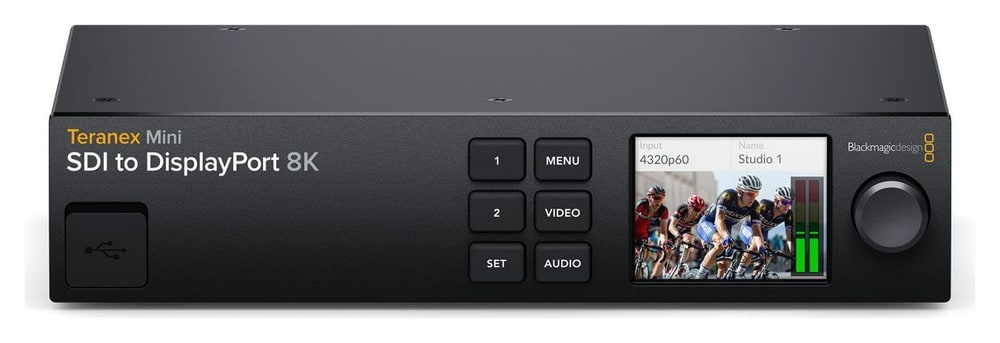

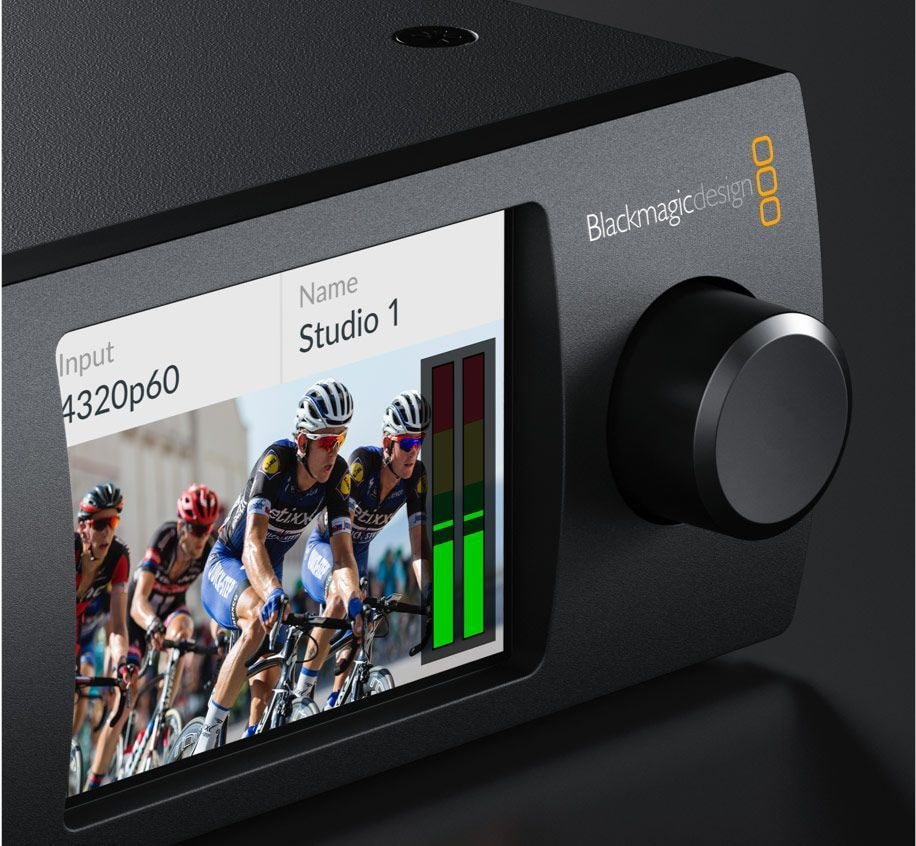

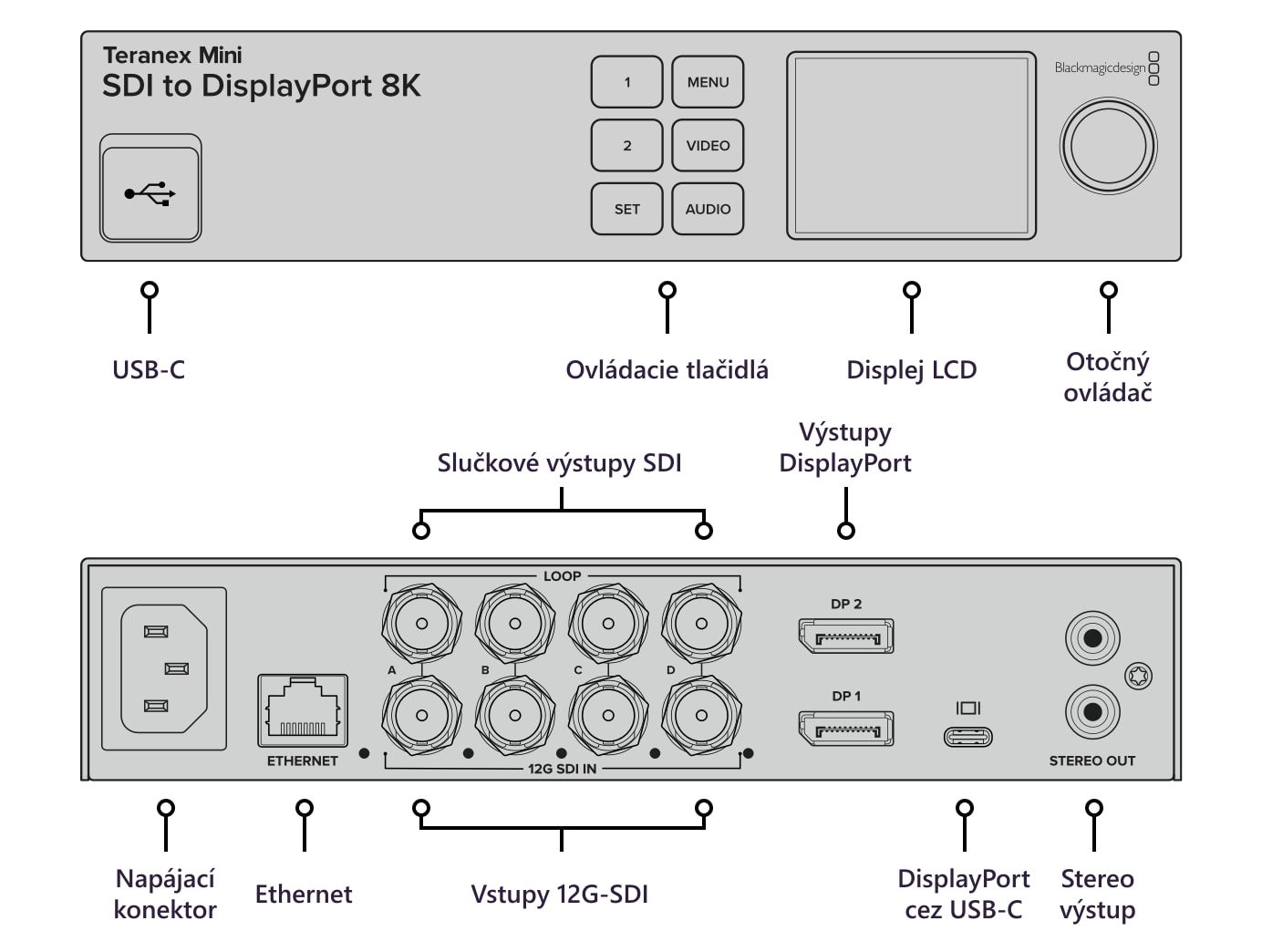

Na prednej maske sa nachádzajú ovládacie prvky a farebný displej, ktorý zobrazuje signál prítomný na vstupe videa, merače zvuku a indikátor formátu videa. Zadný panel ponúka rozhranie Quad Link 12G-SDI kompatibilné so štandardmi HD, Ultra HD a 8K. K dispozícii sú aj dva konektory DisplayPort: jeden štandardný a jeden v štýle USB-C pre nové monitory, ako napríklad Pro Display XDR. Integrovaná funkcia zmeny rozlíšenia videa zabezpečuje správny obrazový signál pre monitor pripojený k rozhraniu DisplayPort.

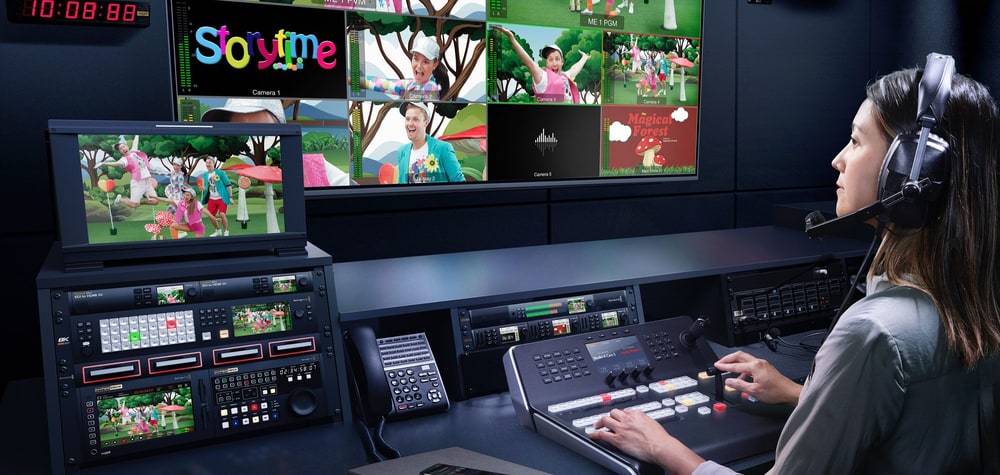

Zobrazenie náhľadu signálu HDR SDI na kompatibilných monitoroch DisplayPort umožňuje podpora formátov PQ a Hybrid Log Gamma (HLG) podľa štandardov ST2108-1, ST2084 a ST425. Štandard ST425 definuje dva nové bity vo VPID na určenie prenosovej charakteristiky SDR, HLG alebo PQ. Norma ST2108-1 špecifikuje spôsob prenosu statických alebo dynamických metadát HDR cez SDI. K dispozícii je aj podpora ST2082-10 pre 12G-SDI a ST425 pre zdroje 3G-SDI. Podporované sú farebné priestory Rec.2020 a Rec.709 a 100 % priestoru DCI-P3.

Dva nezávislé meracie nástroje možno zobraziť v režime prelínania na posúdenie kompatibility obrazu s normami vysielania. Používatelia môžu meniť ich polohu, veľkosť a úroveň priehľadnosti a vybrať si z funkcií zobrazenia krivky, vektorskopu a komponentov RGB/YUV na overenie korekcie farieb a kompatibility záznamu so štandardmi vysielania. K dispozícii je aj zobrazenie histogramu na kontrolu rozloženia úrovní jasu a vypálenia alebo vyhorenia.

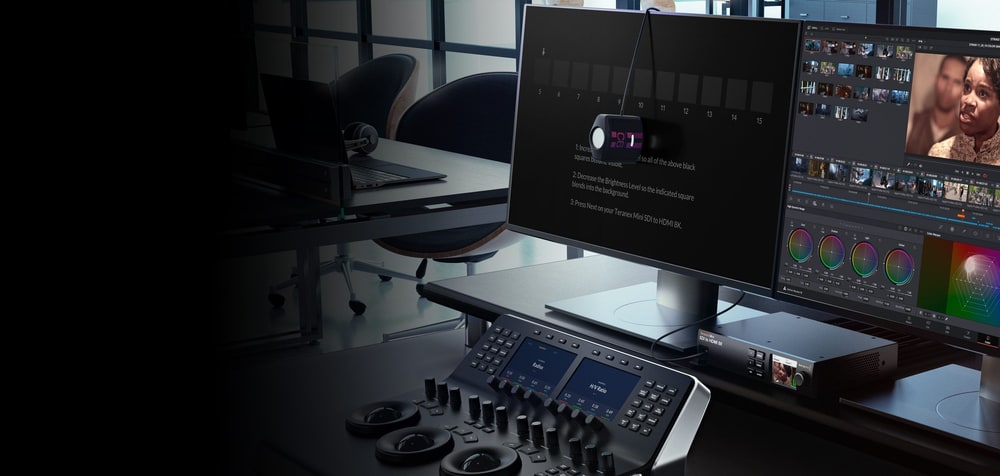

Teranex Mini SDI na DisplayPort 8K HDR ponúka 33-bodové korekcie 3D LUT a navyše je možné kalibrovať pripojené displeje pomocou kalibračných sond tretích strán pripojených k rozhraniu USB. Konvertor analyzuje a automaticky generuje údaje 3D LUT na potlačenie nekonzistentného zobrazenia farieb na rôznych monitoroch. Dve nezávislé tabuľky 3D LUT možno importovať a prepínať z predného panela. Medzi podporované kalibračné sondy USB patria SpectraCal C6, X-Rite i1 Display Pro a Klein K10-A.

Priechodný štvorlinkový vstup 12G-SDI podporuje všetky bežné video štandardy vrátane 50p, 59,94p až 60p pri rozlíšení 720p. Prekladané rozlíšenie 1080i HD zahŕňa 50i, 59,94i a 60i, pričom sú podporované všetky snímkové frekvencie od 23,98 do 60 fps pre štandardy 1080p, 1080PsF a 2160p. Štandardy DCI pre kiná 2K a 4K sú podporované v rozsahu snímkových frekvencií 23,98p - 60p, režimy 8K zahŕňajú 4320p23,98, 24, 25, 29,97, 50 a 59,94. Konvertor tiež automaticky konvertuje medzi režimami 2SI a Square Division a podporuje režimy Level A a Level B pre rozhrania 3G-SDI a farebné modely YUV alebo RGB pre SDI.

Vďaka gumovým nožičkám možno konvertor umiestniť na pracovné stoly a voliteľná polica Teranex Mini Rack Shelf umožňuje jeho montáž do prístrojových skríň.
