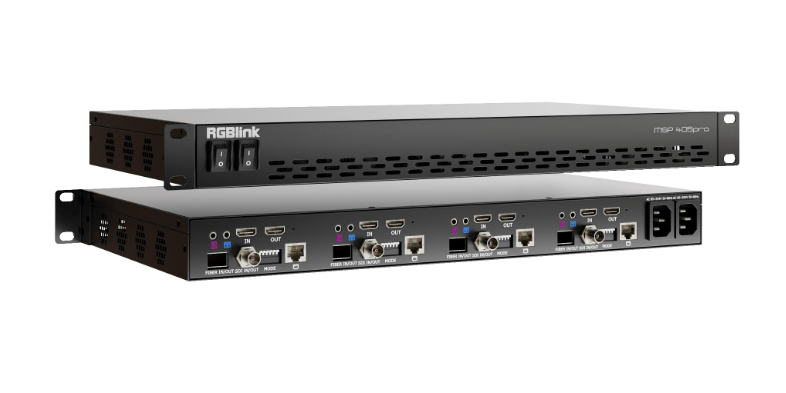

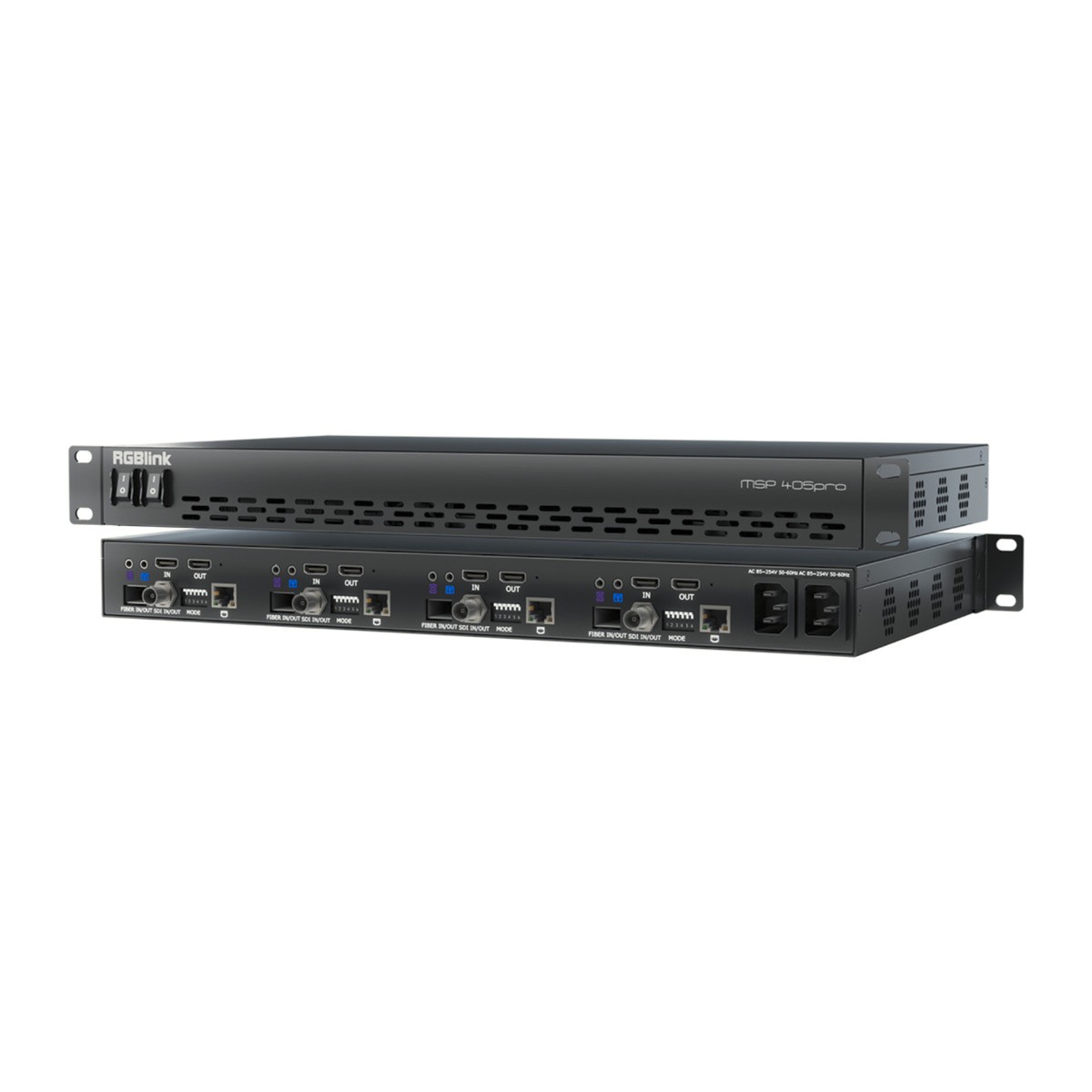

RGBlink MSP 405 Pro

RGBlink MSP 405 Pro je rackové vyhotovenie prevodníka MSP 405 pre inštalácie: do skrine s výškou 1U sa zmestia až štyri prevodníkové moduly a napájanie je pripravené na redundanciu. Každý modul prevádza obojsmerne medzi 12G-SDI, HDMI 2.0 a optikou, aj so zmenou formátu a snímkovej frekvencie až do 2160p60, a vkladá alebo vyberá zvuk.

Pro je určený do racku v réžii alebo strojovni, kde treba niekoľko prevodov naraz. Prevodné funkcie sú rovnaké ako pri malom MSP 405.

Prevod medzi SDI, HDMI a optikou

Ktorýkoľvek z troch vstupov – 12G-SDI, HDMI 2.0 alebo optika – sa prevedie na oba zvyšné výstupy bez straty kvality a s automatickým prispôsobením formátu. Po optike prevodník prenesie signál jednovidovým vláknom až 50 km, viacvidovým až 700 m. Ide o funkcie prevodníkového modulu MSP 405, ktoré má každý modul v zostave.

Zmena formátu a snímkovej frekvencie

Pri prevode vie meniť rozlíšenie nahor aj nadol a snímkovú frekvenciu, takže prepojí zariadenia s rôznymi štandardmi. Pracuje s 2160p a 1080p pri 25 až 60 snímkach za sekundu, s 1080i a 720p pri 50 až 60.

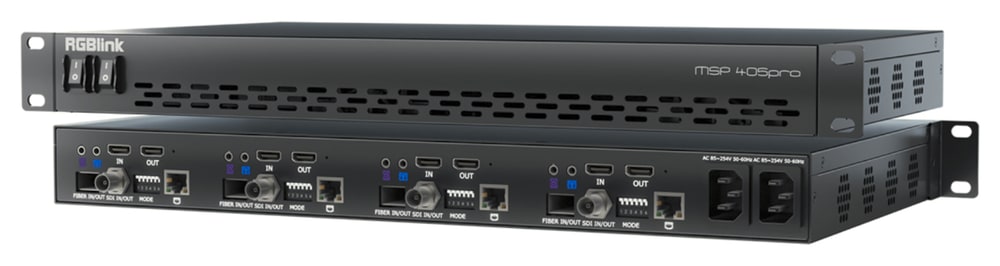

Štyri moduly v 1U

Na zadnom paneli má každý zo štyroch modulov optický port, konektor BNC pre SDI, vstup a výstup HDMI, prepínač režimu a port LAN. Vpravo sú dva sieťové prívody pre redundantné napájanie, na čelnom paneli dva vypínače.

Ďalšie informácie

RGBlink MSP 405 Pro je profesionálny prevodník a distribučný systém AV signálu, schopný prevádzať medzi signálmi SDI, HDMI 2.0 a optickými signálmi s podporou formátov HD, 3G, 6G a 12G. Vďaka integrovaným testovacím vzorom, vkladaniu zvuku a ovládaniu cez Ethernet je MSP 405 Pro ideálny pre vysielanie, živé udalosti a komplexné AV inštalácie, ktoré vyžadujú prenos signálu na veľké vzdialenosti a flexibilné smerovanie.

RGBlink MSP 405 Pro je univerzálne, vysoko výkonné zariadenie na konverziu a distribúciu signálu určené pre profesionálne AV prostredia. Podporuje úplnú konverziu medzi signálmi SDI (HD/3G/6G/12G), HDMI 2.0 a optickými signálmi, vďaka čomu je vhodné pre širokú škálu vysielacích, živých produkčných a podnikových AV nastavení. Zariadenie disponuje automatickou adaptáciou formátu pre bezproblémovú kompatibilitu signálu, čo umožňuje rýchlu integráciu viacerých zdrojov a displejov.

MSP 405 Pro je navrhnutý pre prenos na veľké vzdialenosti a podporuje jedno- aj viacmódové optické moduly, čím zabezpečuje vysokú kvalitu prenosu signálu na veľké vzdialenosti. Obsahuje štandardný generátor testovacích vzorov pre nastavenie na mieste, ako aj funkcie prehrávania a vkladania zvuku. Ethernetové ovládanie umožňuje integráciu systému a vzdialenú správu, vďaka čomu je ideálny pre vlastné pracovné postupy a komplexné AV siete. Do 1U racku je možné nainštalovať až štyri jednotky s podporou redundantného napájania pre profesionálnu spoľahlivosť.

Kľúčové vlastnosti

• Prevádza SDI → HDMI 2.0 / SDI → Fiber / HDMI 2.0 → SDI / HDMI 2.0 → Fiber / Fiber → SDI / Fiber → HDMI 2.0
• Podporuje štandardy HD/3G/6G/12G-SDI a HDMI 2.0b
• Automatické prispôsobenie formátu pre plynulú konverziu signálu
• Voliteľné jednovidové a viacvidené optické moduly
• Vstavaný generátor štandardných testovacích vzorov
• Funkcia prehrávania a vkladania zvuku
• Aktualizácia a ovládanie cez rozhranie Ethernet
• Možnosť montáže do racku: až 4 jednotky v 1U s redundantným napájaním
• Prenos signálu na veľké vzdialenosti cez optické vlákno alebo HDMI/SDI

Parametre zostavy

• Vstupy: 4 × HDMI-A, 4 × BNC SDI, 4 × LC Fiber
• Výstupy: 4 × HDMI-A, 4 × BNC SDI, 4 × LC Fiber
• Audio I/O: 4 × 3,5 mm vstup, 4 × 3,5 mm výstup
• Ovládanie: 4 × RJ45 LAN, 4 × tlačidlo IP reset, 4 × otočný prepínač
• Podporované rozlíšenie: 720p 50/59,94/60, 1080i 50/59,94/60, 1080p 25/29,97/30/50/59,94/60, 2160p 25/29,97/30/50/59,94/60
• Štandardy: HDMI 2.0b, SDI/Fiber HD/3G/6G/12G-SDI
• Chladenie: 1 × vstavaný ventilátor
• Príkon: AC 85–264 V, 50/60 Hz
• Rozmery: 484 × 290,4 × 44 mm
• Montáž do racku: 1U, až 4 jednotky na 1U slot
