RGBlink mini-edge SDI

Prepínač RGBlink mini-edge SDI spája v jednom pulte desať vstupných konektorov – štyri HDMI 2.0, štyri 3G-SDI, USB kameru (UVC) a sieťový zdroj NDI | HX2 – s mixom ôsmich zvukových kanálov, ovládaním kamier PTZ, nahrávaním na USB disk a streamovaním priamo do siete. Hodí sa pre školy, šport, bohoslužby, firemné akcie aj konferencie.

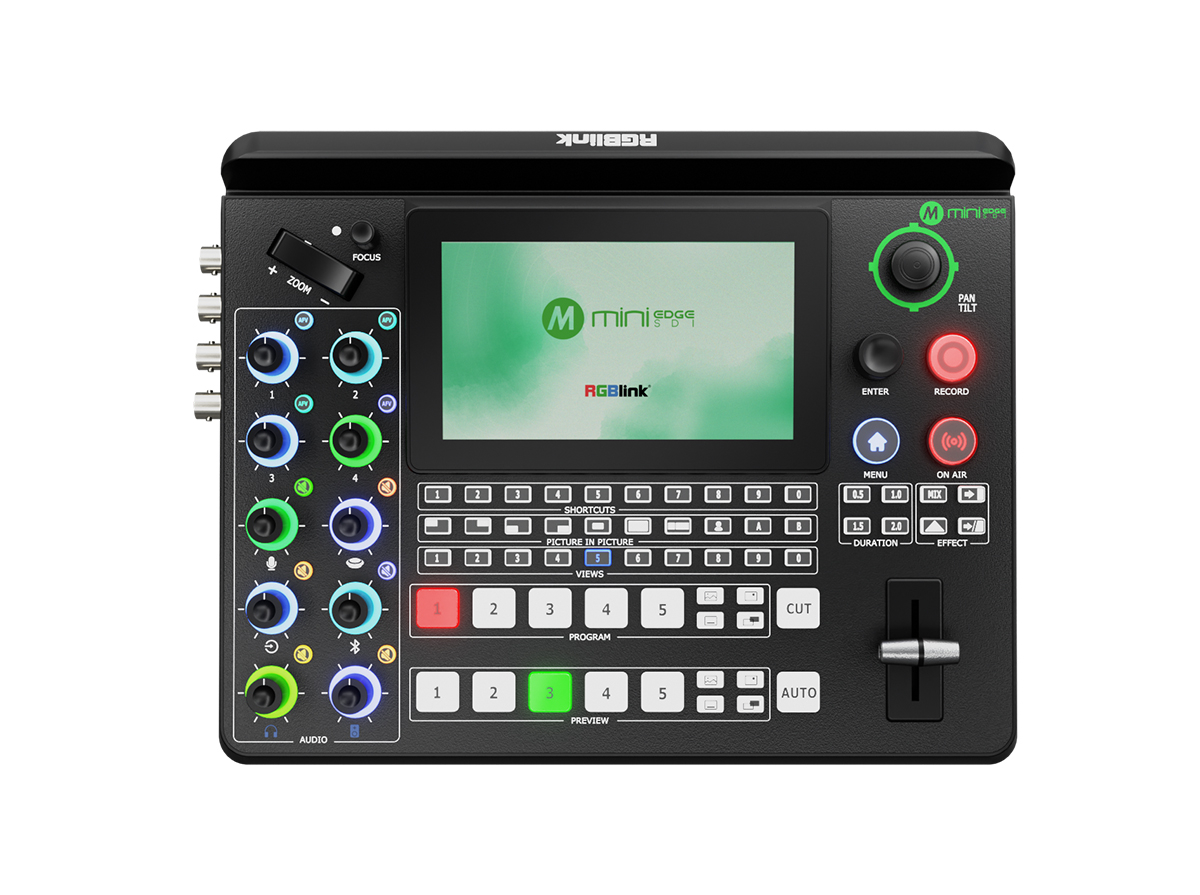

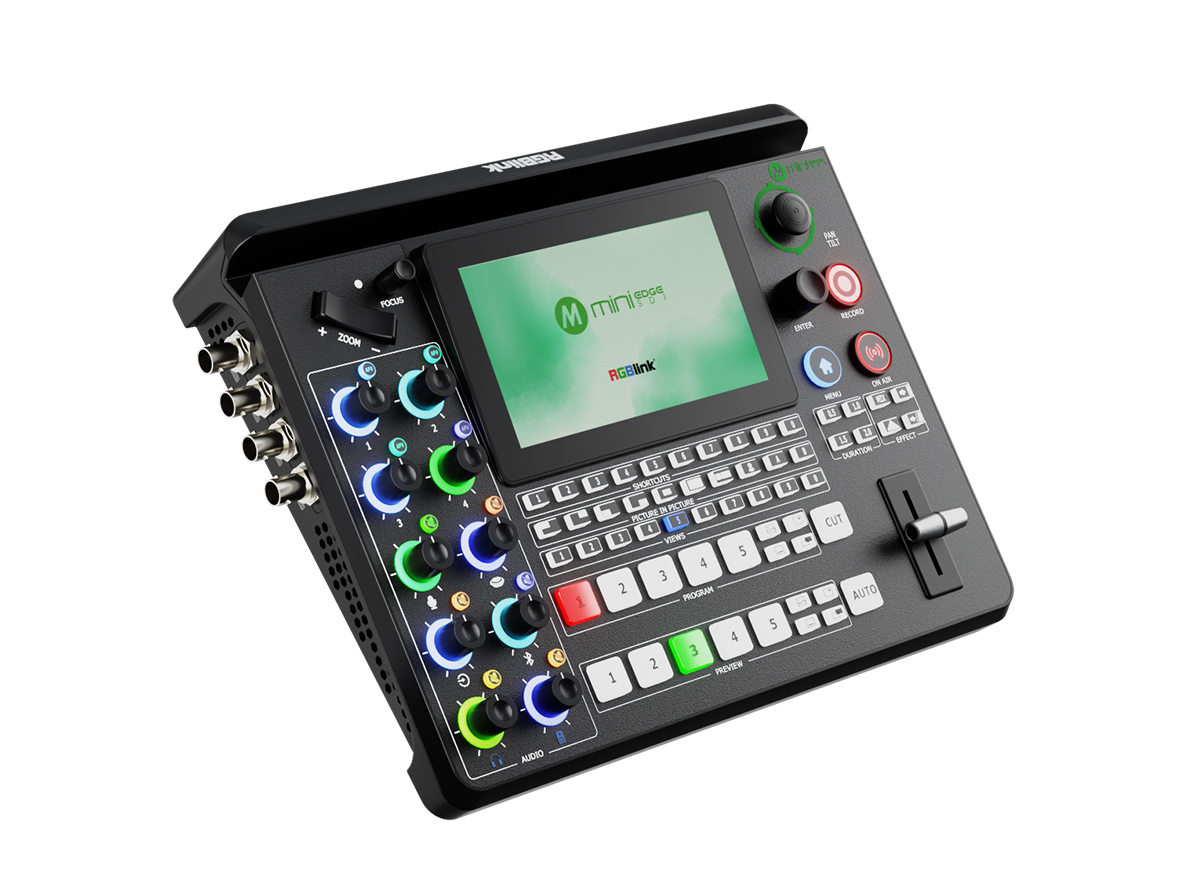

Vstavaná obrazovka 5,5 palca zobrazuje multiview aj menu, všetko ostatné ovládate fyzickými tlačidlami, gombíkmi, T-barom a joystickom – bez počítača.

Desať vstupov v jednom pulte

K štyrom vstupom HDMI 2.0 (až 4K60) pridáva mini-edge SDI štyri vstupy 3G-SDI na BNC, vstup USB-C pre kameru UVC a obojsmerné NDI | HX2 cez sieť. Tlačidlá 1–4 v radoch PROGRAM a PREVIEW volia vstupy HDMI alebo SDI, tlačidlo 5 kameru UVC, zdroj NDI alebo súbor z USB disku. Dva samostatné výstupy HDMI posielajú program a multiview v rozlíšení až 1080p60. Prístroj meria 291 × 222,6 × 71,3 mm a napája sa cez USB-C PD.

Vysielacie vstupy 3G-SDI

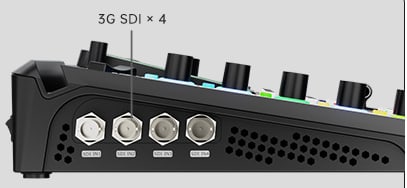

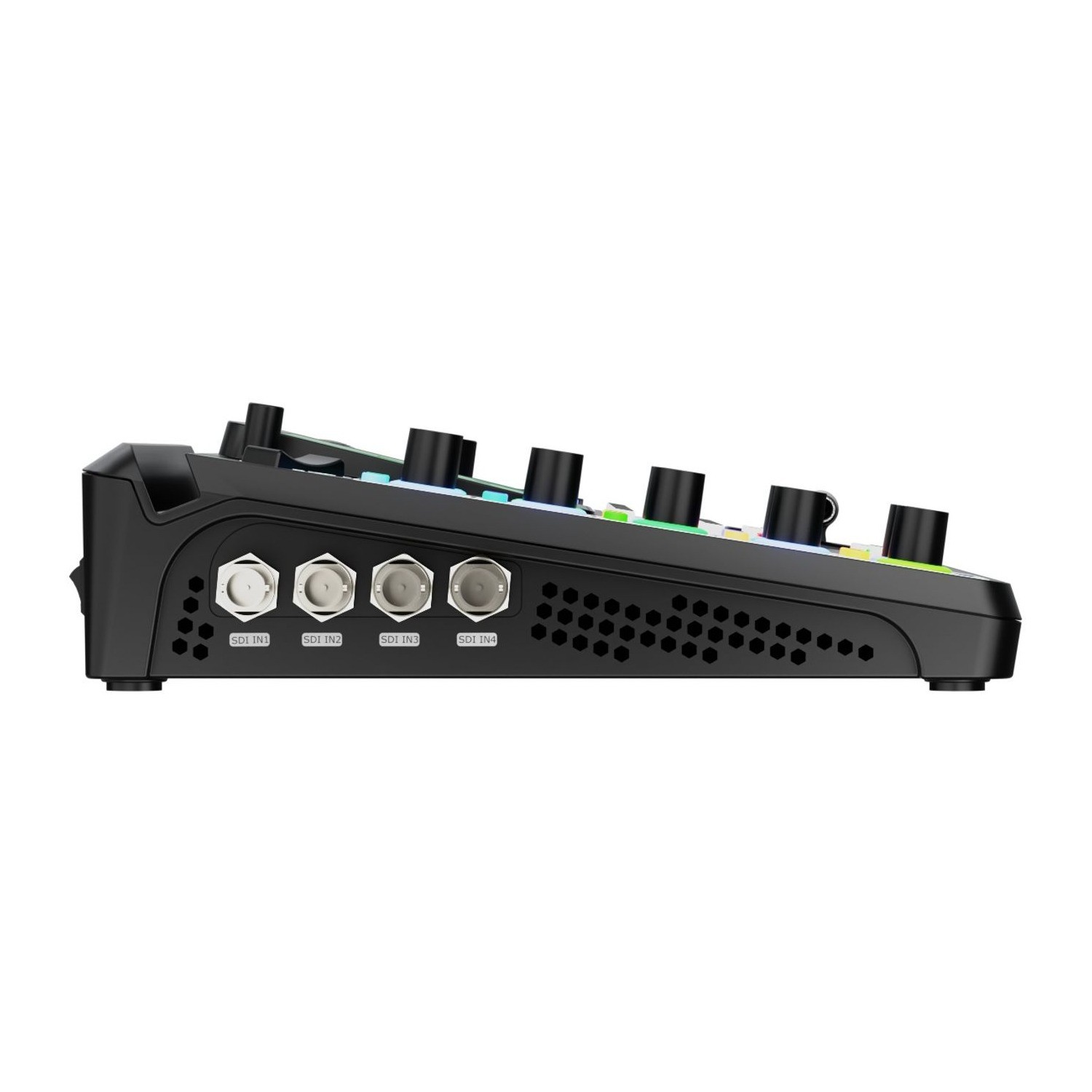

Štyri vstupy 3G-SDI na boku prijímajú signál 3G/HD/SD-SDI až 1080p60 z kamier, kamier PTZ aj ďalších zdrojov. SDI vedie obraz po dlhších kábloch ako HDMI – 3G-SDI prenesie signál až na 100 m (laboratórne meranie RGBlink). Vstupy HDMI 2.0 na zadnom paneli berú až 4096 × 2160 pri 60 Hz; vstup HDMI 1 podporuje HDCP 2.2, ostatné vstupy HDCP 1.x.

Konektory

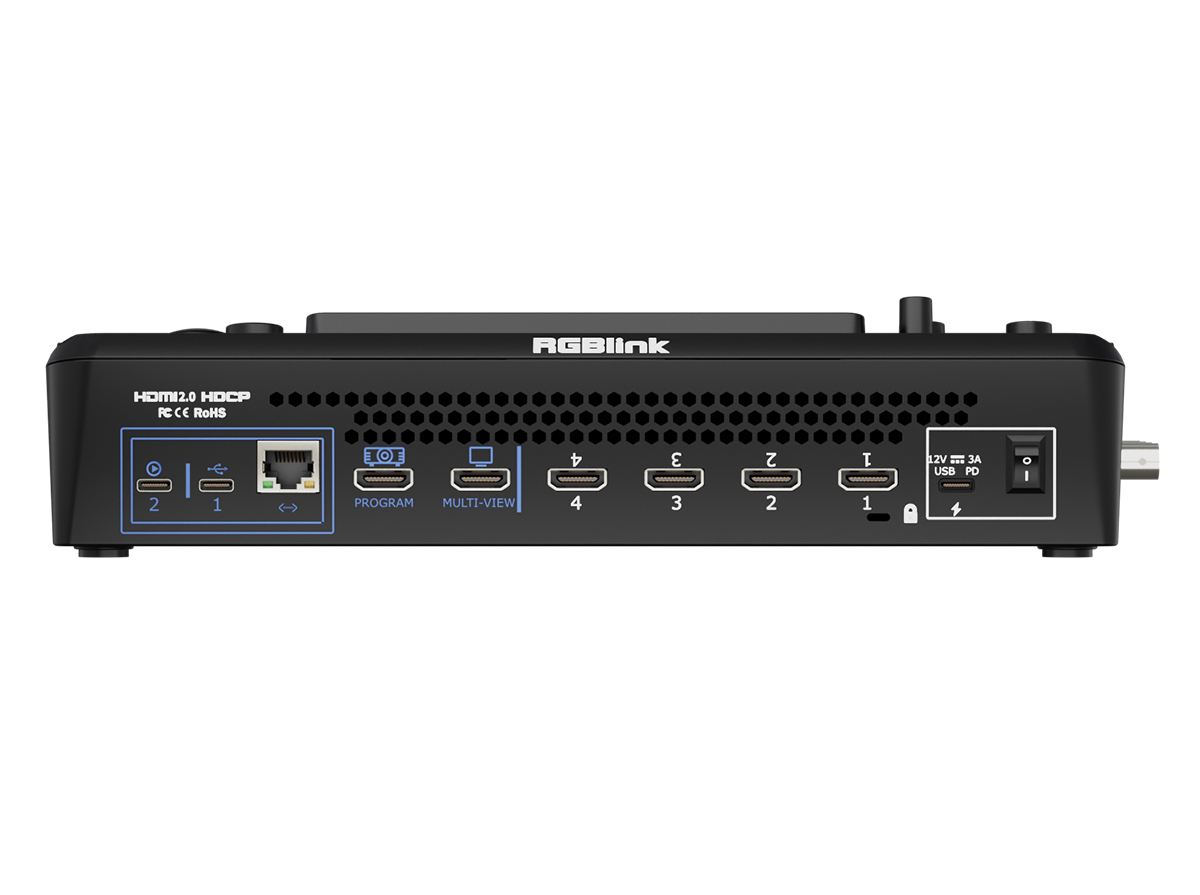

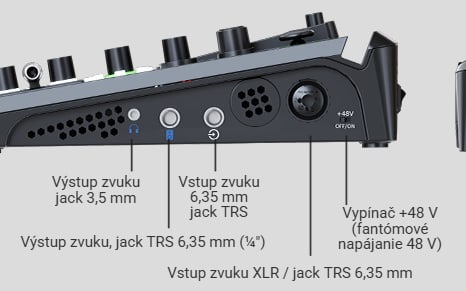

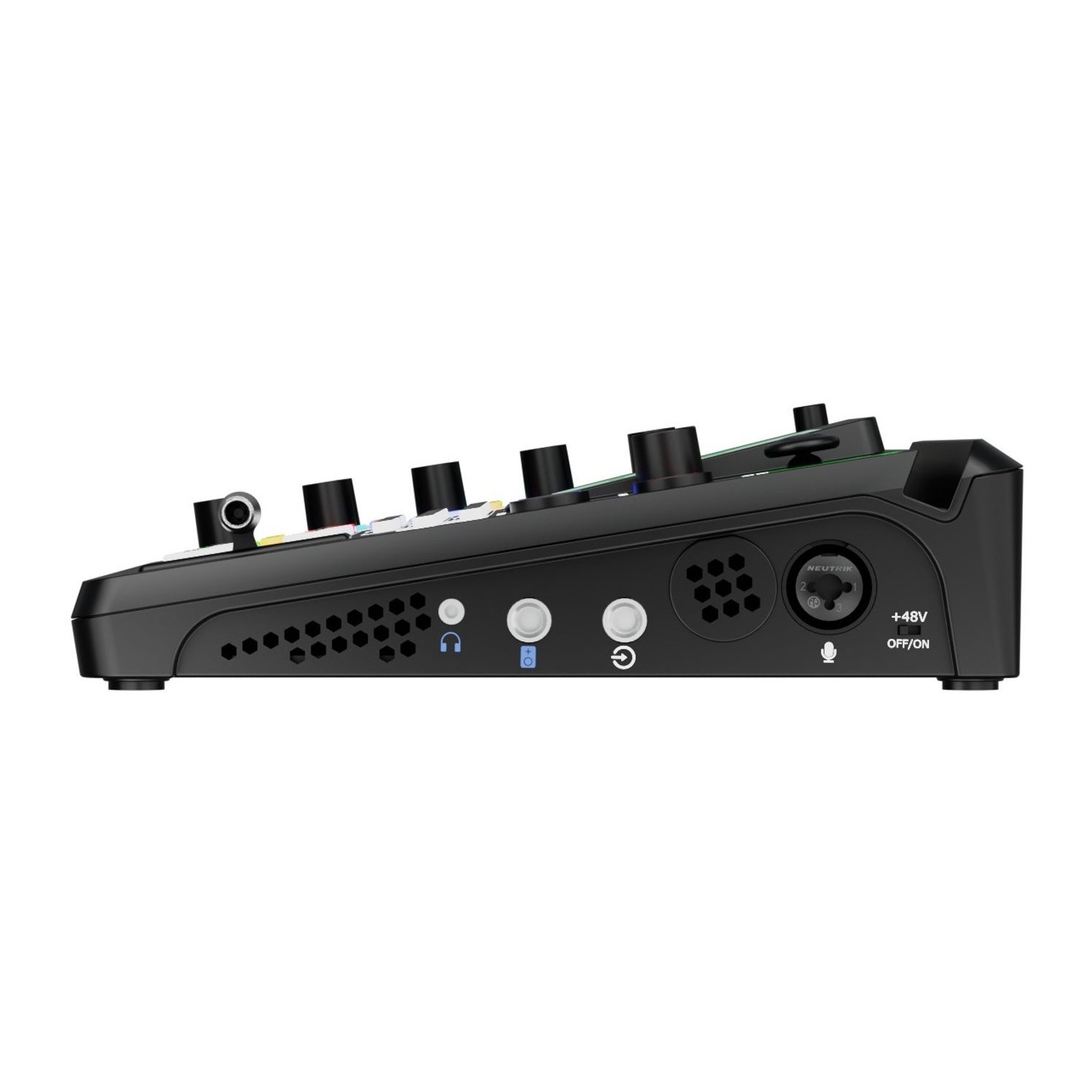

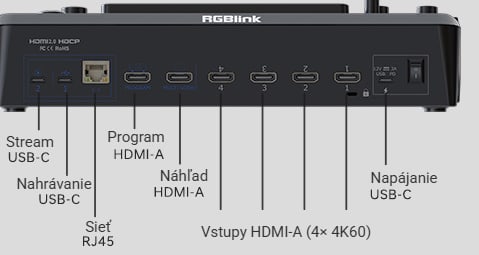

Bok s konektormi zvuku nesie kombinovaný vstup XLR / jack 6,35 mm pre mikrofón s vypínačom fantómového napájania 48 V, linkový vstup TRS 6,35 mm, symetrický výstup TRS 6,35 mm a slúchadlový jack 3,5 mm. Na zadnom paneli sú dva porty USB-C (stream a nahrávanie), sieť RJ45, výstupy programu a náhľadu (multiview), štyri vstupy HDMI a napájanie USB-C, na protiľahlom boku štyri vstupy 3G-SDI.

Všetko pod prstami

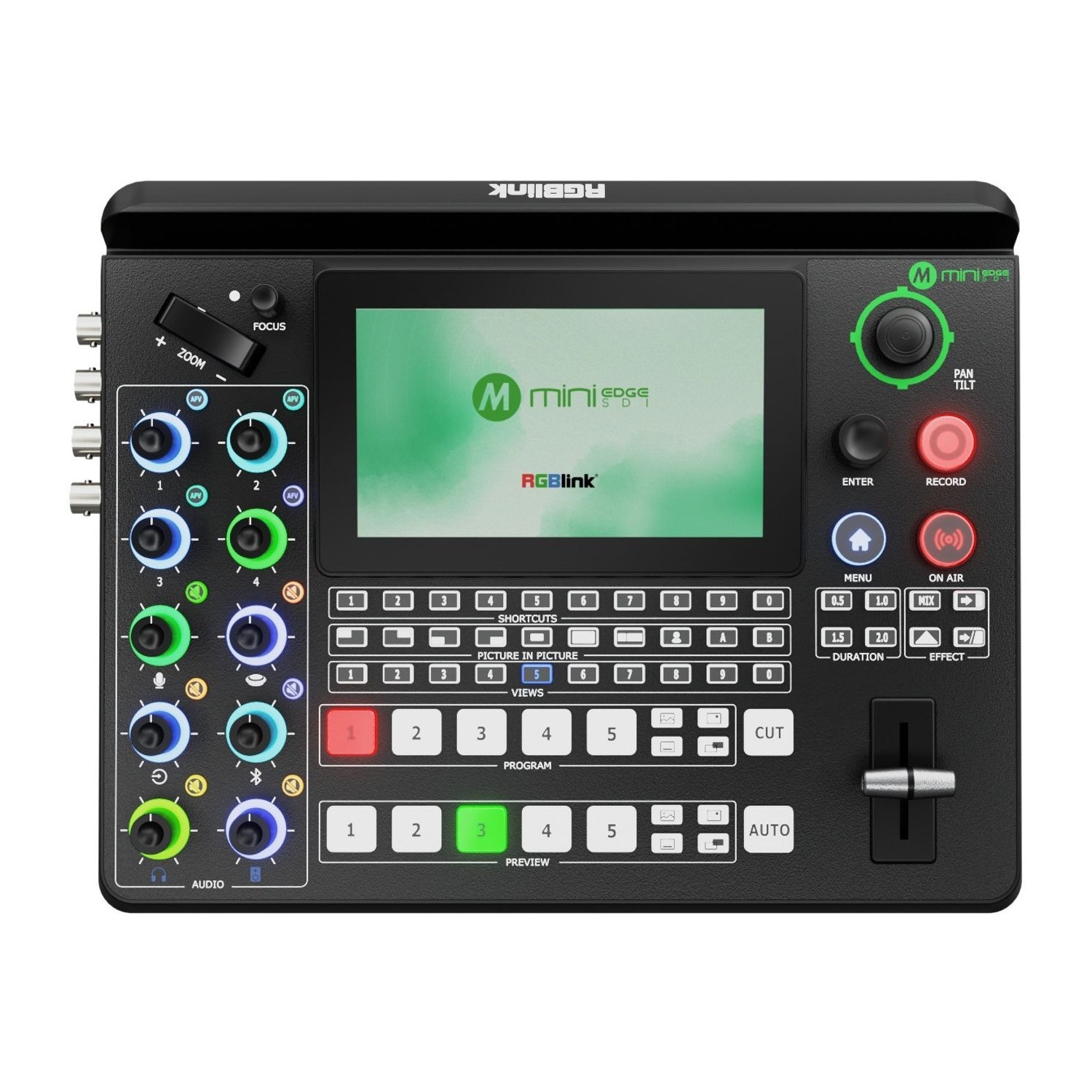

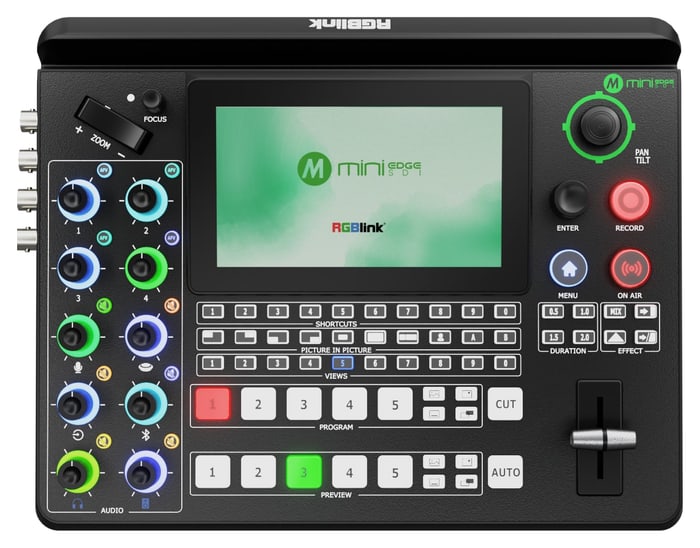

Obrazovka 5,5 palca zobrazuje vstupy, program, stav nahrávania aj streamu a menu. Pod ňou sú rady PROGRAM a PREVIEW, desať skratiek (SHORTCUTS), rozloženia obrazu v obraze (PICTURE IN PICTURE) a uložené scény (VIEWS). Prechod spustíte tlačidlom CUT, AUTO alebo T-barom, dĺžku (0,5–2 s) a efekt volíte tlačidlami DURATION a EFFECT. Tlačidlá RECORD a ON AIR spúšťajú nahrávanie a stream.

Mix ôsmich zvukových kanálov

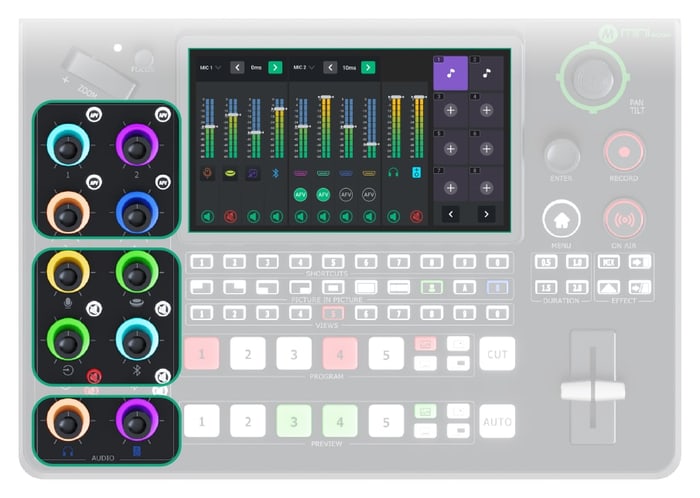

Do mixu idú štyri vložené zvuky zo vstupov HDMI/SDI a štyri externé zdroje – mikrofón, linkový vstup, zvuk cez USB a Bluetooth. Gombíky s farebnými prstencami riadia hlasitosť jednotlivých zdrojov, slúchadiel aj programu, tlačidlá AFV a MUTE prepínanie zvuku s obrazom a stlmenie. Mikrofón aj vstup kamery je možné oneskoriť, aby zvuk sedel s obrazom, a na zvukových vstupoch funguje potlačenie šumu.

Vrstvy a obraz v obraze

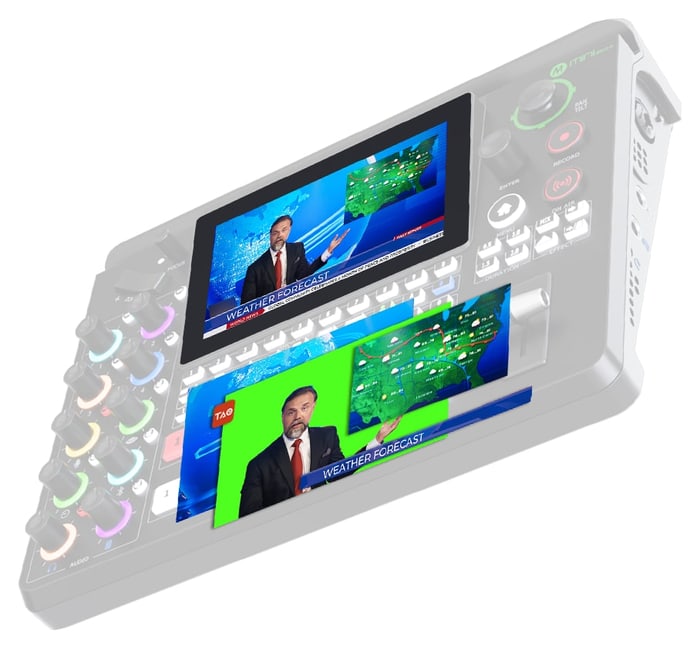

Scénu skladáte z obrázka v pozadí, dvoch video vrstiev A a B a dvoch grafických vrstiev z knižnice médií – loga alebo titulkov. Video vrstvy sa dajú zmenšiť, posunúť a orezať joystickom a páčkou na paneli, takže obraz v obraze alebo dva zdroje vedľa seba pripravíte bez počítača. Obrázky, videá aj zvuky nahráte do prepínača z USB disku.

Chroma key jedným stlačením

Moderátora pred zeleným alebo modrým pozadím vykľúčujete priamo na prepínači tlačidlom Chroma Key: krátke stlačenie kľúčovanie zapne, dlhé otvorí nastavenie. Webová aplikácia ponúka šesť farieb kľúčovania – zelenú, modrú, oranžovú, žltú, azúrovú a fialovú. Nastavenie kľúčovania sa ukladá do scén spolu so zvyškom rozloženia.

Scény a prechody

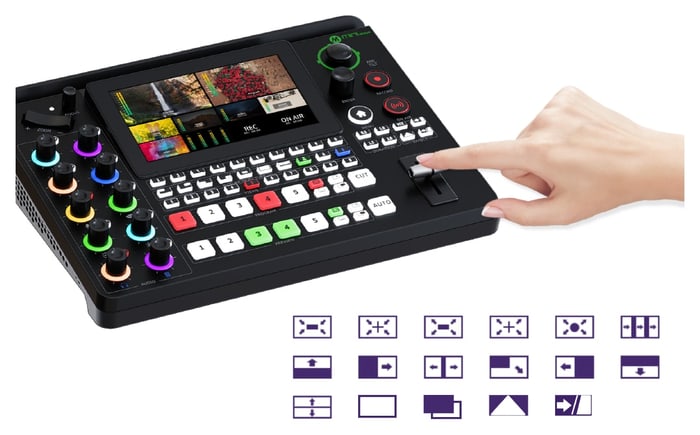

Do 16 scén (VIEWS) sa ukladá takmer celé nastavenie: rozloženie obrazu v obraze, kľúčovanie, orezy, výber zdrojov aj predvoľby kamier PTZ. Scénu vyvoláte do náhľadu jedným tlačidlom a do programu ju pošlete prechodom – predvoleným prelínaním (MIX) alebo niektorým z efektov DVE s dĺžkou 0,5 až 2 s.

Ovládanie kamier PTZ

Až štyri kamery PTZ ovládate priamo z prepínača protokolom VISCA alebo NDI: joystick natáča a nakláňa, páčka ZOOM približuje a gombík FOCUS zaostruje, jeho stlačenie zapne automatické ostrenie. Stlačenie joysticku otvorí obrazovku ovládania PTZ. Keď je vybraná video vrstva, rovnaké ovládače menia jej veľkosť a polohu.

Stream, nahrávanie a webkamera

Cez ethernet streamuje mini-edge SDI protokolom RTMP(S) až na štyri platformy naraz (pre štyri platformy potrebuje upload aspoň 100 Mb/s), cez RGBlink TAO Cloud až na 32 platforiem. Po pripojení k počítaču káblom USB-C sa hlási ako webkamera UVC pre OBS, Zoom alebo Teams. Nahrávanie ide do MP4 na USB kľúč alebo SSD až 2 TB, aj počas streamu. Prepínač ovládate aj z webovej aplikácie v počítači, tablete alebo telefóne.

Ďalšie informácie

Prepínač mini-edge SDI je vybavený štyrmi vstupmi 4K HDMI 2.0 a štyrmi vstupmi 3G SDI, jedným UVC a jedným obojsmerným vstupom a výstupom NDI, ktoré podporujú digitálne vložené audio a video signály z PC, kamery a ďalších zariadení. K tomu analógový zvuk cez mikrofónny vstup s fantómovým napájaním 48 V a linkový vstup a zvuk cez Bluetooth.

K dispozícii sú dva samostatné výstupy HDMI pre multiview s náhľadom, program alebo testovací obrazec. Jeden výstup USB 3.0 podporuje formáty snímania YUY2 a MJPEG, ktoré možno rozpoznať ako webovú kameru na streamovanie na Facebook, YouTube, ZOOM atď. Port UVC je obojsmerný a slúži aj na nahrávanie na USB disk, bezdrôtový reproduktor alebo bezdrôtový mikrofón, napríklad RGBlink AI mini. Port ethernet s povolením licencie NDI je tiež obojsmerný, kodér a dekodér NDI môžu pracovať súčasne. Prepínač mini-edge SDI má zabudovaný 5,5-palcový panel TFT na ovládanie menu a zobrazenie multiview.

V porovnaní s mini-edge má mini-edge SDI ďalšie 4 3G SDI vstupy a obojsmerný vstup a výstup NDI pripravený na aktiváciu licencie, tiež redukciu šumu pre audio vstupy. Inak je rovnaký ako mini-edge, ktorého funkcie zahŕňajú dynamické ovládanie výstupu, multiview, obraz v obraze, chroma key, prechody, ovládanie kamier PTZ priamo z prepínača a mnoho ďalšieho.

Prepínač mini-edge SDI je možné ovládať z webovej aplikácie, je tiež integrovaný s TAO Cloud na diaľkové ovládanie a opätovné vysielanie na minimálne 4 obsahové platformy súčasne.

Hlavné vlastnosti:

• Zabudovaný 5,5-palcový monitor
• 10 vstupných konektorov (4× HDMI 2.0, 4× 3G-SDI, 2K UVC a 2K NDI)
• 6 voliteľných video kanálov
• Maximálne 8 kanálov na mixovanie zvuku
• 2 nezávislé kanály HDMI HD
• Streamovanie 2K a živé vysielanie cez IP a UVC
• Streamovanie podporuje NDI | HX2
• Streamovanie a správa prostredníctvom RGBlink TAO Cloud
• Manuálne ovládanie kamier PTZ v reálnom čase, napríklad priblíženie/oddialenie, otáčanie a zaostrovanie, prostredníctvom VISCA alebo NDI
• Ovládanie a integrácia tretích strán prostredníctvom bezplatného centrálneho riadiaceho protokolu RGBlink
