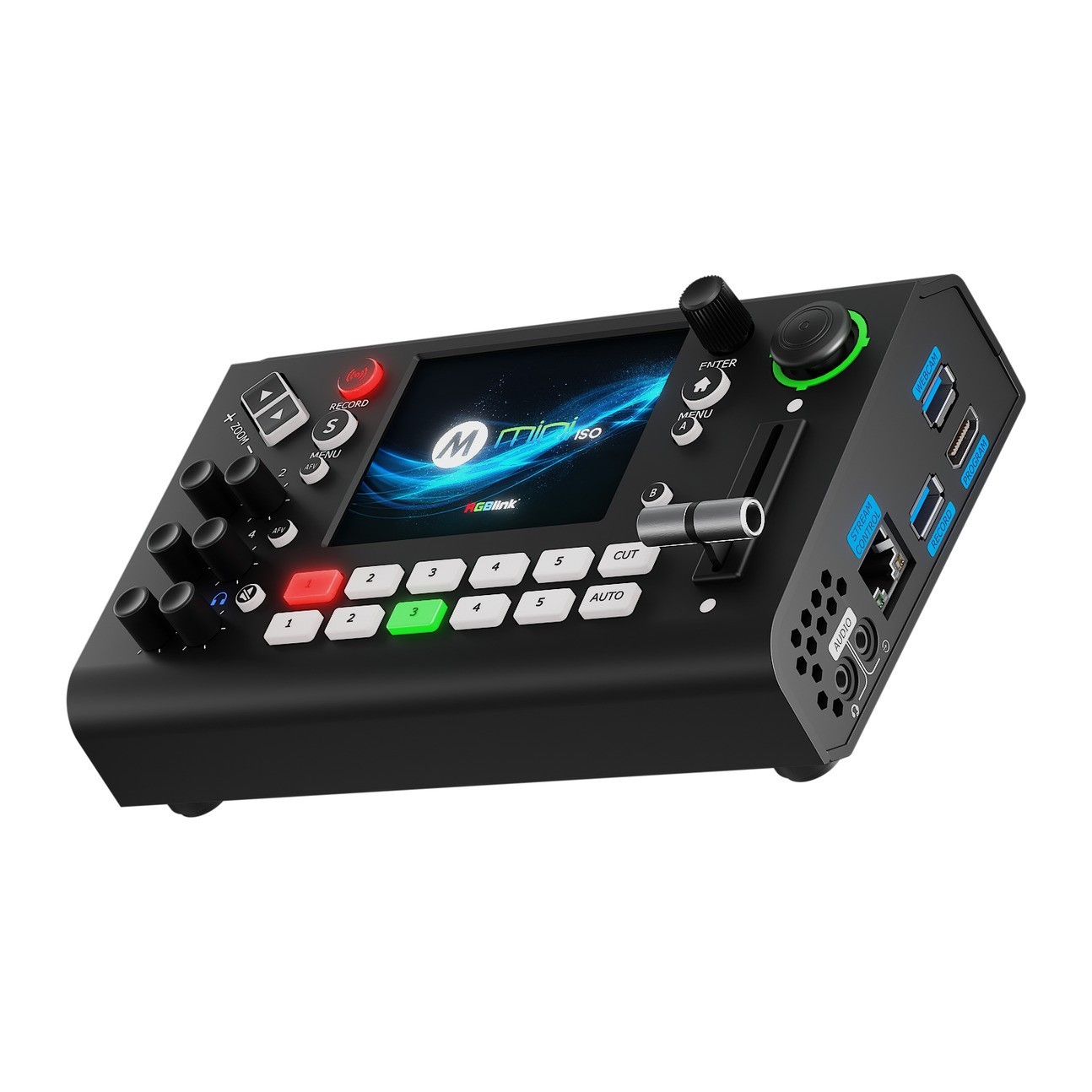

RGBLink mini-ISO

RGBLink mini-ISO je prenosný a všestranný video prepínač, ktorý kombinuje štyri vstupy SDI a HDMI, náhľad v reálnom čase, ovládanie kamery PTZ a podporu streamovania viacerých platforiem pre profesionálnu produkciu videa. Program nahráva na USB disk, streamuje až na štyri platformy a v počítači sa hlási ako webkamera.

mini-ISO sa zmestí do dlane, a napriek tomu obslúži štyri kamery SDI, štyri zdroje HDMI aj sieťové NDI. Hodí sa na menšie prenosy, prednášky, bohoslužby a koncerty, kde jeden človek prepína obraz, mieša zvuk a zároveň streamuje.

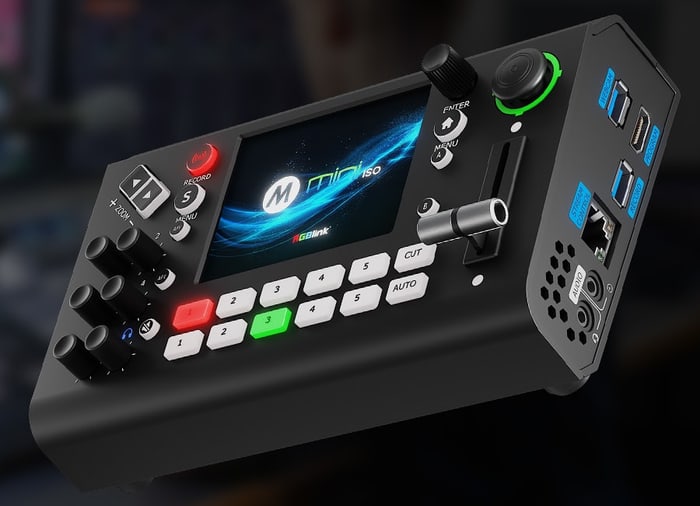

Desať vstupov v prepínači do dlane

mini-ISO meria len 197 × 113 × 60 mm a váži 0,6 kg, napriek tomu prijme štyri zdroje HDMI 2.0 až 4K60, štyri kamery SDI, USB kameru (UVC) a zdroj NDI zo siete. Do prenosu z nich prepína päť kanálov. Napája sa cez USB-C PD (12 V / 2,5 A), takže sa zmestí do batohu aj na stolík vedľa kamery.

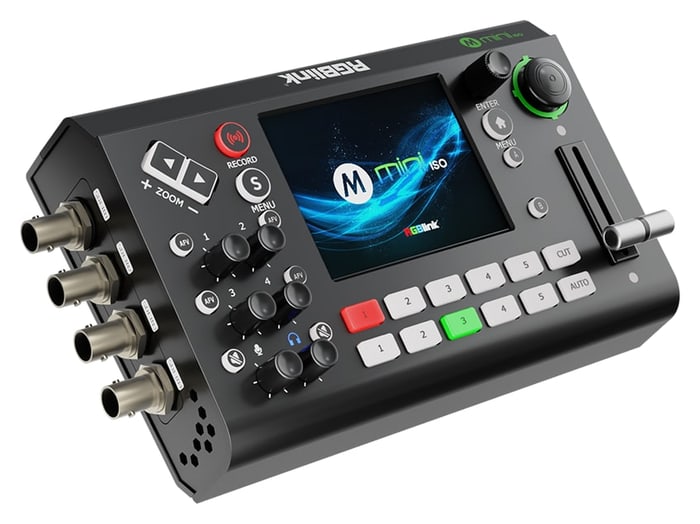

Štyri kanály HDMI alebo SDI

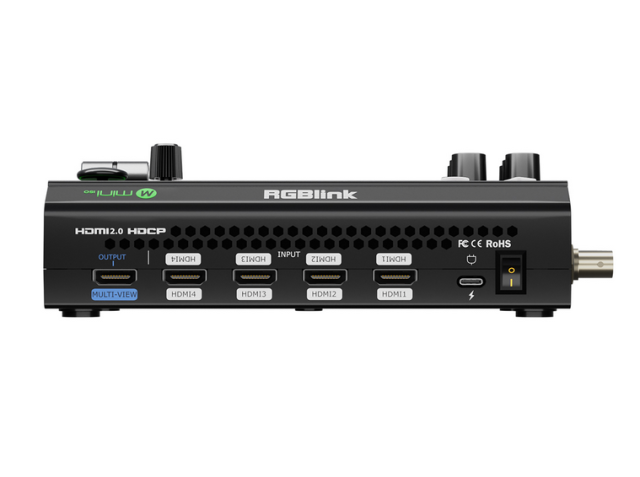

Každý zo štyroch vstupných kanálov prijíma buď HDMI 2.0 (až 4096 × 2160p60, HDCP 1.4), alebo SDI (až 1080p60); piaty kanál patrí USB kamere cez UVC (1080p60) alebo zdroju NDI | HX2 zo siete. Dva výstupy HDMI 1.3 posielajú na monitory multiview, program alebo testovací obrazec a program je možné do siete vysielať aj ako NDI.

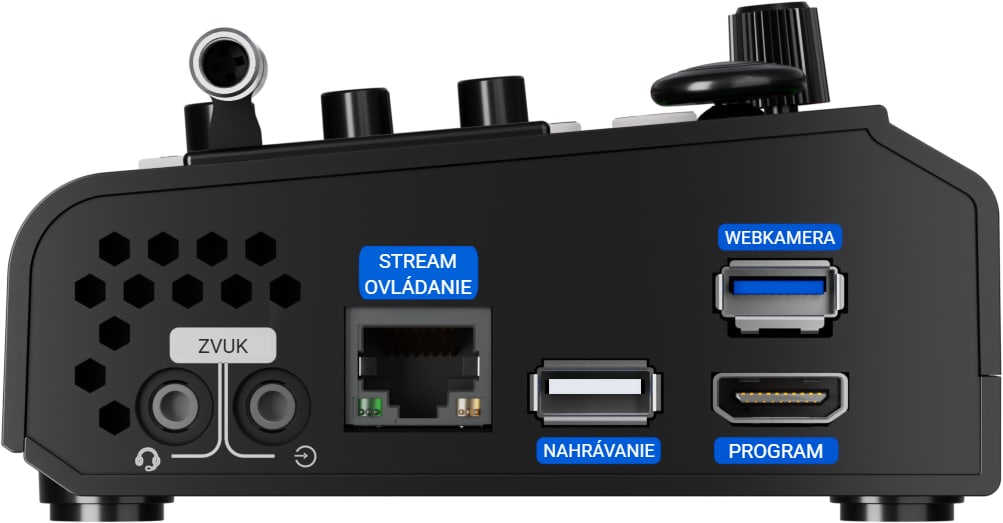

Konektory na boku

Vedľa sieťového portu na stream a ovládanie má mini-ISO USB-A na nahrávanie na USB kľúč, USB-A s výstupom webkamery do počítača, výstup programu HDMI a zvukové jacky 3,5 mm – vstup a výstup na slúchadlá.

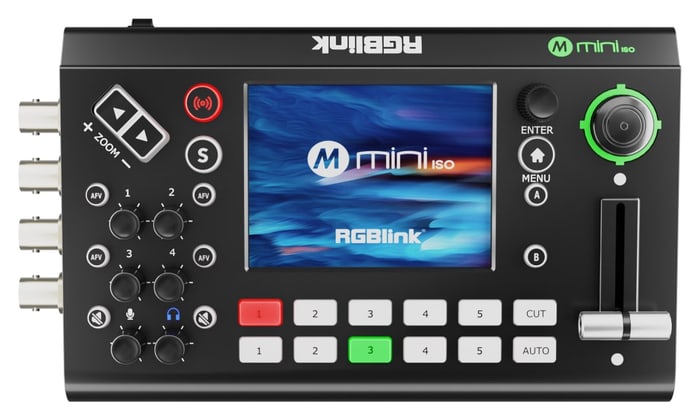

Dotyková obrazovka, T-bar a 15 prechodov

Menu, náhľad signálov a stav prenosu zobrazuje dotyková obrazovka 3,5″. Zdroje pre náhľad a program vyberáte tlačidlami 1–5, prepínate strihom (CUT), automaticky (AUTO) alebo T-barom s jedným z 15 prechodových efektov. Multiview na monitore ukazuje všetky kanály so zvukom, stav nahrávania aj uložené scény.

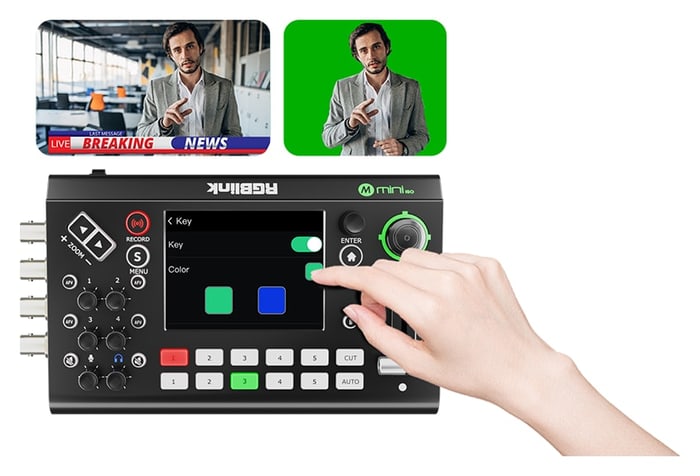

Chroma key bez počítača

Kľúčovaciu farbu – zelenú alebo modrú – vyberiete priamo na displeji prepínača, bez aplikácie. Moderátora tak postavíte pred virtuálne pozadie alebo grafiku; k dispozícii je aj luma key a obraz v obraze.

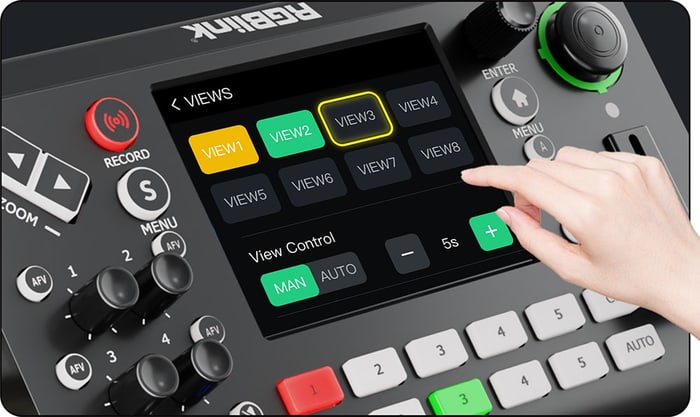

Osem uložených scén

Hotové nastavenie – obraz v obraze, kľúčovanie, vybrané zdroje aj uložené polohy kamier PTZ – uložíte do jednej z ôsmich scén (VIEWS 1–8) a neskôr ju vyvoláte jedným dotykom. Hodí sa na opakované relácie, prednášky alebo striedanie rečníkov.

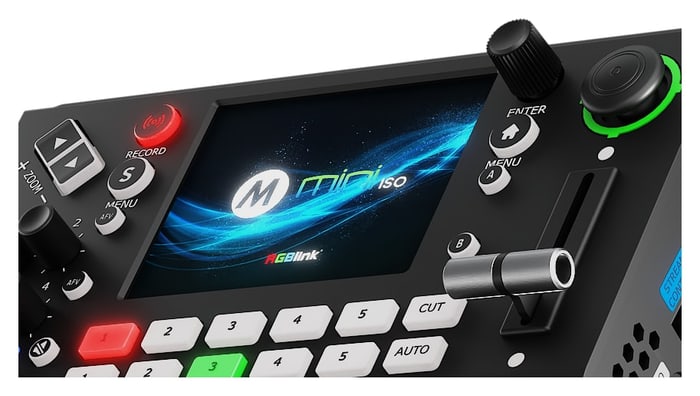

Ovládanie kamier PTZ

Päťsmerový joystick a páčka zoomu ovládajú až päť kamier PTZ v sieti cez protokol IP VISCA – natáčanie, náklon, zoom aj zaostrenie. Polohy kamier sa ukladajú ako predvoľby a vyvolávajú jedným stlačením.

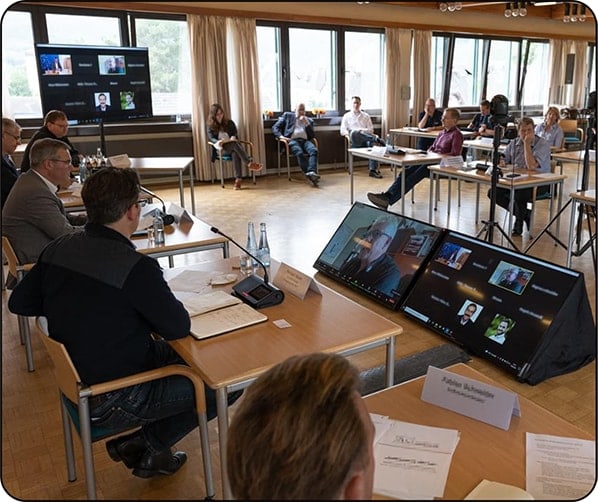

Stream, nahrávanie a webkamera

Cez ethernet streamuje mini-ISO cez RTMP(S) až na štyri platformy súčasne a ovládať ho možno aj cez RGBlink TAO Cloud z telefónu alebo počítača. Na USB disk nahráva program jedným tlačidlom do MP4 (až 16 Mb/s, FAT32 alebo exFAT); samostatné nahrávanie jednotlivých vstupov (ISO) nepodporuje. Výstup USB sa v počítači hlási ako webkamera (YUY2/MJPEG).

Koncerty, šport aj konferencie

Vďaka štyrom vstupom SDI pripojíte profesionálne kamery aj na väčšiu vzdialenosť a zvuk vložený vo vstupoch HDMI a SDI zmiešate s dvoma externými kanálmi. Kompaktný prepínač tak obslúži kapelu v klube, turnaj aj firemnú konferenciu.

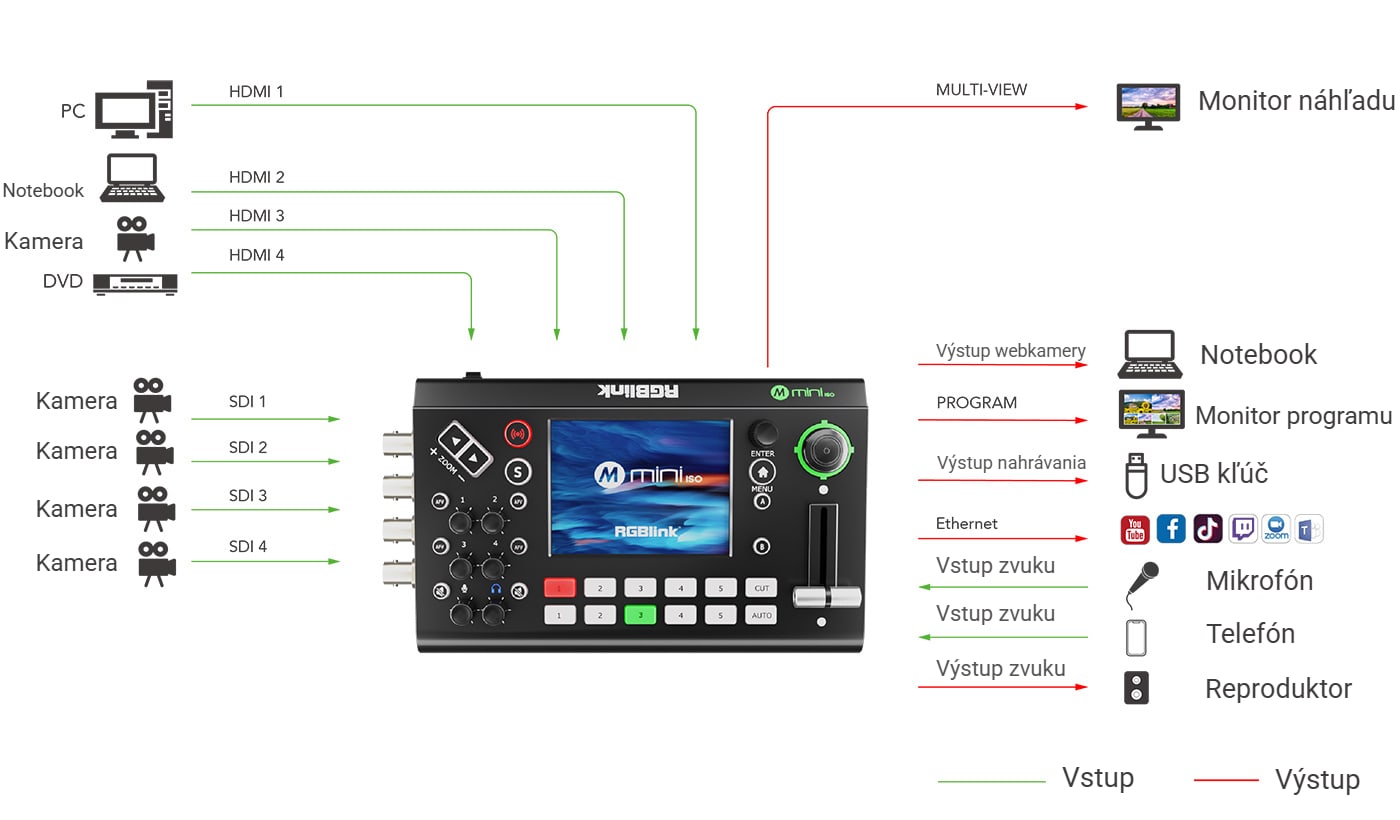

Príklad zapojenia

Vľavo zdroje: počítač, notebook, kamera a prehrávač na vstupoch HDMI 1–4 a štyri kamery na SDI 1–4. Vpravo výstupy: monitor náhľadu (multiview), notebook cez výstup webkamery, monitor programu, USB kľúč na nahrávanie a sieť na stream; mikrofón a telefón na zvukových vstupoch, reproduktor na výstupe.

Ďalšie informácie

RGBLink Mini-ISO je pokročilý, ale kompaktný video prepínač určený pre tvorcov a profesionálov, ktorí potrebujú výkonné, prenosné riešenie na produkciu videa. Vďaka štyrom vstupom SDI a HDMI 2.0 podporuje Mini-ISO rozlíšenie až do 4K@60, takže je ideálny na bezproblémovú integráciu video kanálov z počítačov, kamier a iných zdrojov.

Dotykový 3,5-palcový displej poskytuje intuitívne rozhranie na ovládanie ponuky, náhľad signálu a monitorovanie stavu v reálnom čase. Dva výstupy HDMI 1.3 umožňujú náhľady viacerých zobrazení, zobrazenie programov alebo generovanie testovacích vzorov, čím sú zabezpečené komplexné možnosti výstupu.

Vďaka podpore vstavaného miešania zvuku zo štyroch kanálov HDMI/SDI a dvoch externých kanálov zabezpečuje Mini-ISO zvuk na profesionálnej úrovni. Jeho funkcia nahrávania cez USB 2.0 zachytáva obsah vo formáte exFAT alebo FAT32 s dátovým tokom až 16 Mb/s, zatiaľ čo výstup webovej kamery USB umožňuje jednoduché streamovanie na platformy.

Zariadenie podporuje 15 prechodových efektov, režimy prepínania AUTO a WIPE a pokročilé možnosti Chroma Key a Luma Key. Pre nastavenia kamery PTZ ponúka zariadenie Mini-ISO presné ovládanie pomocou päťsmerového joysticku a kompatibilitu s protokolom IP VISCA, doplnenú o ukladanie predvolieb a ich vyvolanie jedným kliknutím.

Zariadenie Mini-ISO sa bezproblémovo integruje so službou TAO Cloud na mobilné a stolové ovládanie a podporuje streamovanie RTMP(S) až na štyri platformy súčasne. Vďaka kompaktnému dizajnu je ideálny na produkciu na cestách, či už v štúdiu alebo na mieste.

Kľúčové vlastnosti:

• Všestranné vstupy: Štvorica vstupov SDI a HDMI 2.0 s podporou rozlíšenia až 4K@60.
• Kompaktný dizajn: Prenosné a ľahko prenosné na flexibilné použitie v rôznych prostrediach.
• Používateľsky prívetivé rozhranie: 3.5-palcový dotykový displej na jednoduché ovládanie, náhľad a monitorovanie.
• Dva výstupy HDMI: Na viacnásobné náhľady, zobrazenie programov alebo testovacích vzorov.
• Zmiešavanie zvuku: 4-kanálový vstavaný zvuk HDMI/SDI plus 2 externé zvukové kanály.
• Nahrávanie cez USB: Nahrávanie jedným tlačidlom vo formáte exFAT alebo FAT32 s dátovým tokom až 16 Mb/s.
• Ovládanie kamery PTZ: Joystick a prepínač na presné ovládanie protokolu IP VISCA s predvoľbami.
• Možnosť streamovania: RTMP(S): streamovanie až na štyri platformy súčasne.
• Pokročilé efekty: podpora 15 prechodov, Chroma Key (zelená/modrá) a Luma Key.
• Cloudové ovládanie: Integrácia TAO Cloud na správu mobilných zariadení a počítačov.
