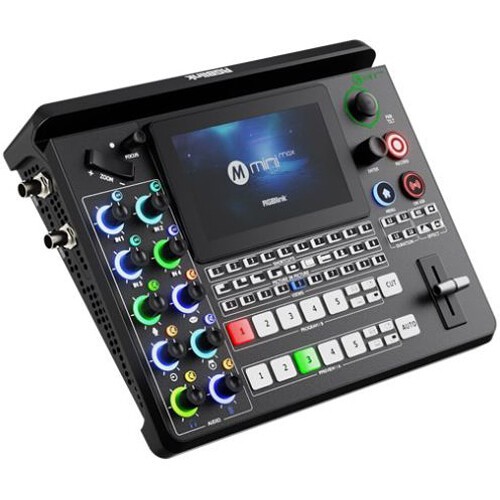

RGBlink mini-max

RGBlink mini-max je kompaktný 4K all-in-one video prepínač a riešenie pre streamovanie určené pre profesionálnu živú produkciu, ktoré ponúka HDMI, 12G-SDI, USB-C/UVC a NDI video vstupy, integrované ovládanie PTZ kamery, pokročilé mixovanie zvuku a vysokokvalitné streamovanie a nahrávanie v prenosnej hardvérovej jednotke.

Prepínač mini-max je stavaný na konferencie, prednášky, firemné akcie, športové prenosy aj vysielanie zo štúdia – všade, kde jeden operátor obsluhuje kamery, zvuk, grafiku, nahrávanie aj stream naraz. Všetko to sústreďuje do jedného pultu s dotykovou obrazovkou a fyzickými ovládacími prvkami.

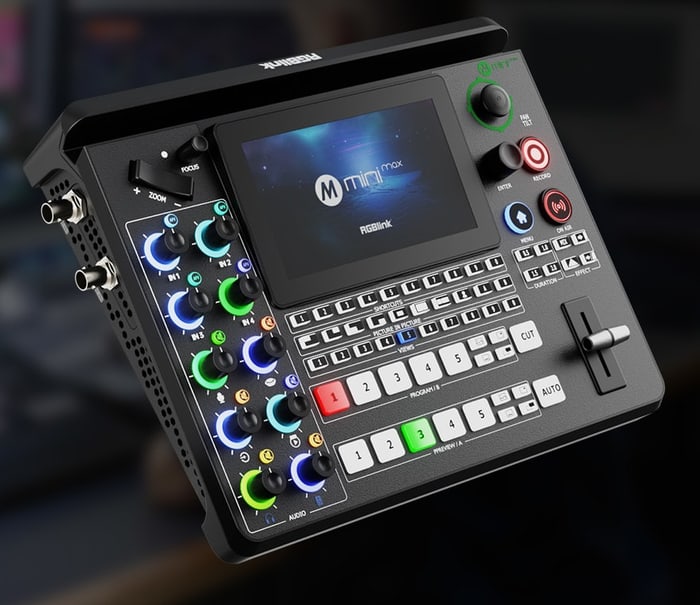

Celá 4K réžia v jednom prístroji

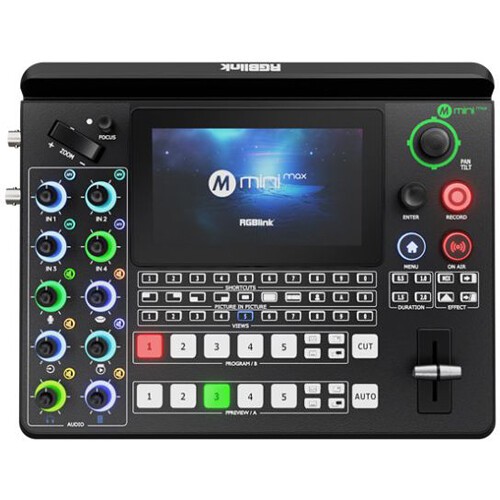

Prepínač mini-max nadväzuje na rad mini-edge a pridáva plnú prevádzku v 4K: k vstupom HDMI 2.0 pribudli dva vysielacie vstupy 12G-SDI a program ide von v 4K60 – na monitor, do nahrávania aj do streamu. Päťapolpalcová dotyková obrazovka zobrazuje multiview aj menu, fyzické tlačidlá, T-bar a joystick zostávajú poruke. Celý prístroj meria 291 × 223 × 70 mm a váži 1,48 kg.

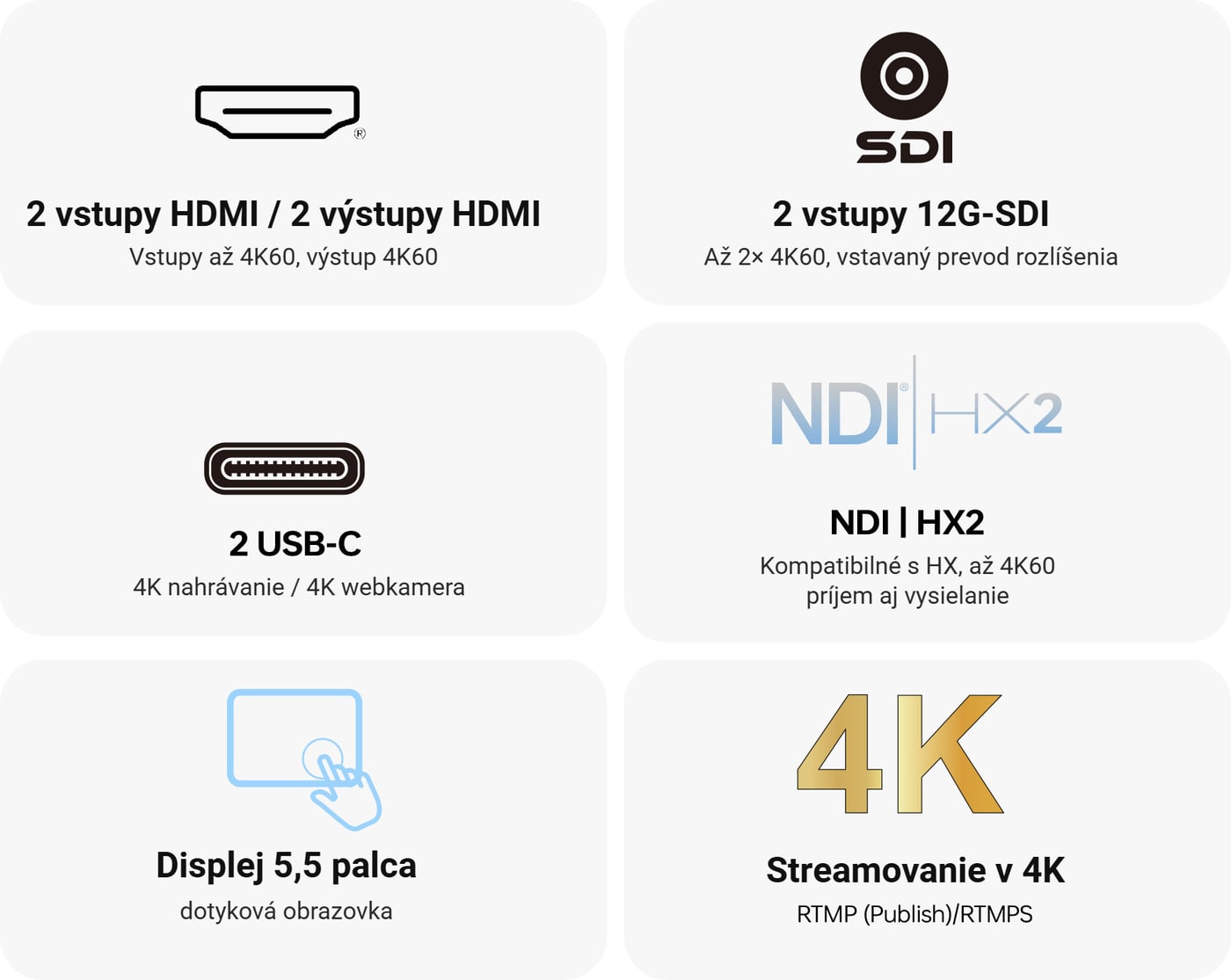

Na prvý pohľad

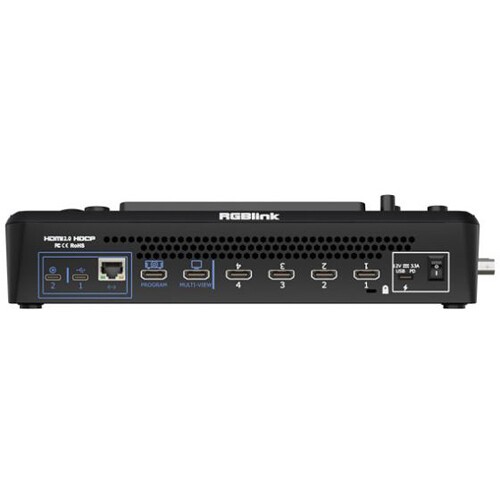

Šesť vstupných kanálov, dva výstupy HDMI, dva porty USB-C a sieť s NDI | HX2. Každý z dvoch kanálov HDMI volí medzi dvoma konektormi, takže k prepínaču natrvalo pripojíte štyri zdroje HDMI a nemusíte prepájať káble.

Šesť vstupov vrátane 12G-SDI

Kanály 1 a 2 volia vždy jeden z dvoch konektorov HDMI 2.0 (HDMI 1/2 a HDMI 3/4), kanály 3 a 4 sú vstupy 12G-SDI na BNC pre profesionálne kamery a dlhšie káble – 12G-SDI prenesie signál až na 60 m. Kanály 5 a 6 prijímajú USB kameru (UVC), zdroj NDI | HX2 zo siete alebo prehrávač médií; keď je zapnutá UVC, druhý z nich zostáva pre NDI. Vstupy HDMI aj SDI berú až 2160p60.

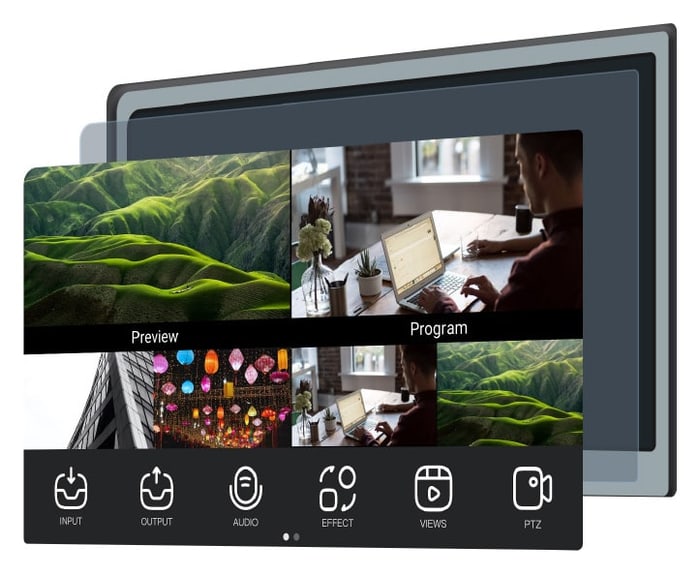

Náhľad, program a multiview

Výstup HDMI 1 posiela na monitor multiview v 1080p60 – náhľad, program a vstupy s ukazovateľmi zvuku – a dá sa prepnúť aj na pomocný výstup AUX. Výstup HDMI 2 nesie program až v 4K60; rovnaký obraz ide do webkamery USB, streamu RTMP aj výstupu NDI. Zdroje pre náhľad a program vyberáte tlačidlami alebo priamo na dotykovej obrazovke.

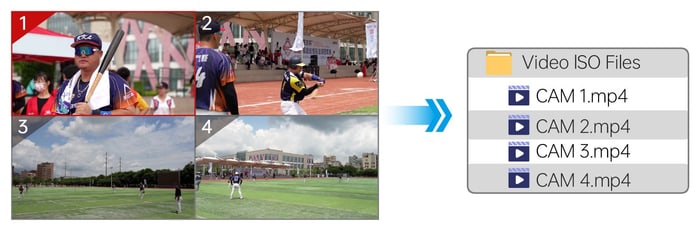

Nahrávanie na USB disk, aj viac kanálov naraz

Na USB kľúč (do 128 GB) alebo SSD (do 2 TB) naformátovaný ako exFAT sa nahráva program až v 4K60 s dátovým tokom do 32 Mb/s. Keď nahrávanie programu znížite na 1080p60, pridáte k nemu tri vstupy ako samostatné súbory na neskorší strih. Celkovo zvládne 1× 4K60, 2× 4K30, 1× 4K30 + 2× 2K60 alebo 4× 2K60. Nahrávať môžete aj počas streamu.

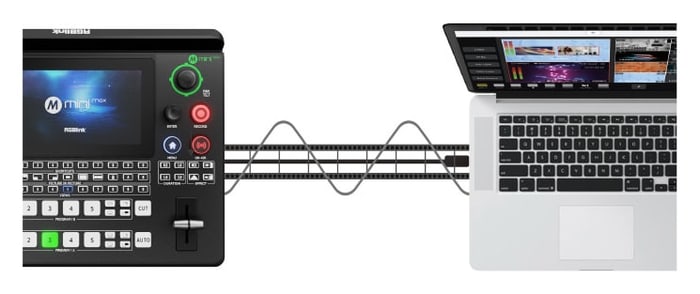

Streamovanie bez počítača aj ako webkamera

Cez ethernet streamuje mini-max priamo až na štyri platformy RTMP(S) súčasne, s integrovaným TAO Cloud až na 32 platforiem naraz. Po pripojení káblom USB-C sa v počítači hlási ako webkamera UVC v 4K, takže program použijete v OBS, Zoome alebo Teams. Pri streame na štyri platformy naraz počítajte s uploadom aspoň 100 Mb/s.

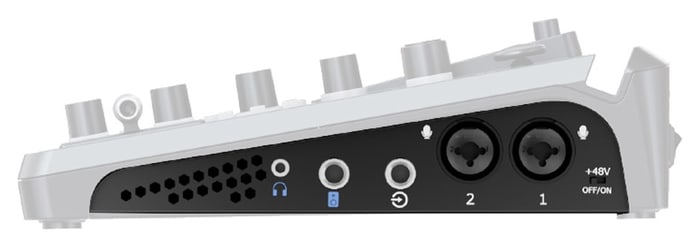

Zvuk ako na mixážnom pulte

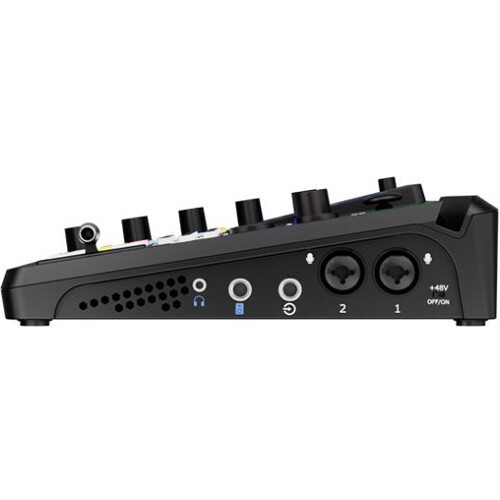

Dva kombinované vstupy XLR/jack 6,35 mm pre mikrofóny (MIC 1 s fantómovým napájaním 48 V), linkový vstup 6,35 mm, Bluetooth a vložený zvuk zo štyroch vstupov HDMI/SDI – spolu osem kanálov v mixe. Zvuk môže sledovať obraz (AFV), mikrofóny aj kamery je možné oneskoriť do synchronizácie s obrazom a hlasitosť, stlmenie aj odposluch ovládate gombíkmi na paneli. Výstupy: linka 6,35 mm a jack 3,5 mm.

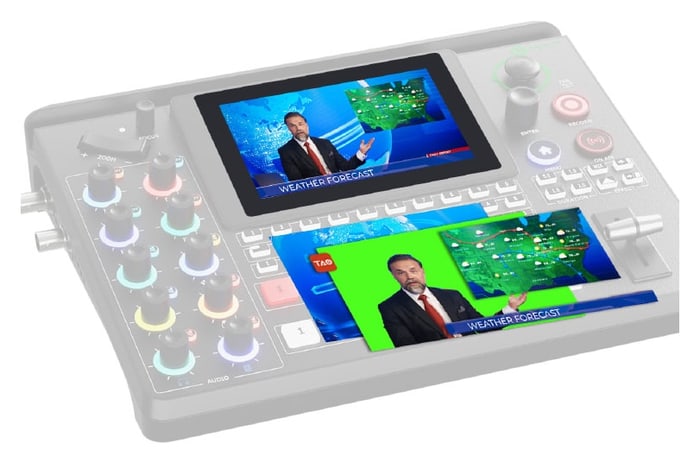

Vrstvy, obraz v obraze a grafika

Scénu poskladáte z dvoch plnohodnotných video vrstiev nad obrázkom v pozadí a pridáte dve grafické vrstvy z knižnice médií – titulky v dolnej tretine alebo logo. Obe video vrstvy sa dajú zmenšiť, posunúť a orezať, takže obraz v obraze, dva zdroje vedľa seba alebo moderátora pred grafikou nastavíte bez počítača. Jedným dotykom prepnete výstup aj na zvislý formát 9:16.

Chroma key a luma key

Moderátora pred zeleným alebo modrým pozadím vykľúčujete priamo v prepínači, bez aplikácie: farbu vyberiete z ponuky a toleranciu doladíte na dotykovej obrazovke. Vo webovej aplikácii možno kľúčovať ľubovoľnú farbu. K dispozícii je aj luma key a nastavenie kľúčovania sa ukladá do prednastavených scén.

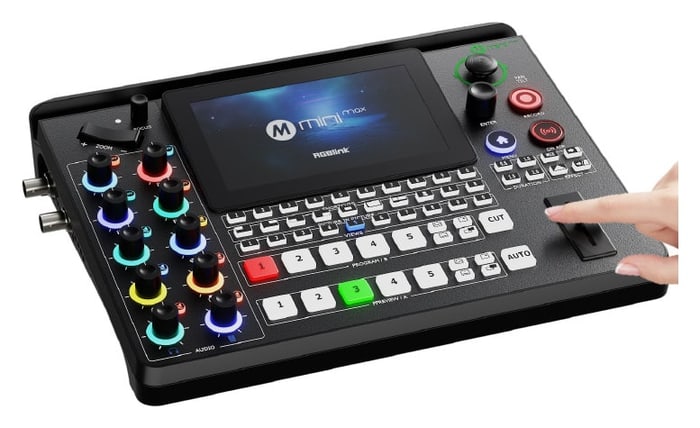

Prechody a uložené scény

Medzi náhľadom a programom prepínate strihom (CUT), automatickým prechodom (AUTO) alebo T-barom; okrem prelínačky ponúka mini-max rad efektov DVE s nastaviteľnou dĺžkou. Až 10 prednastavených scén uchová celé nastavenie – rozloženie vrstiev, zdroje, kľúčovanie, grafiku, zvuk aj polohu a zaostrenie kamier PTZ – a vyvoláte ich jedným tlačidlom v rade VIEWS.

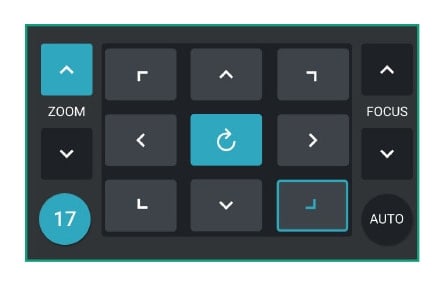

Ovládanie kamier PTZ z prepínača

Kamery PTZ v rovnakej sieti ovládate priamo z mini-max cez protokol IP VISCA: joystickom ich natáčate a nakláňate, páčkami na paneli riadite zoom a zaostrenie. Polohy kamier sa ukladajú do prednastavených scén, takže prechod na ďalší záber je otázkou jedného stlačenia. Keď ovládate vrstvu obrazu, slúži joystick na jej posun, zväčšenie a orez.

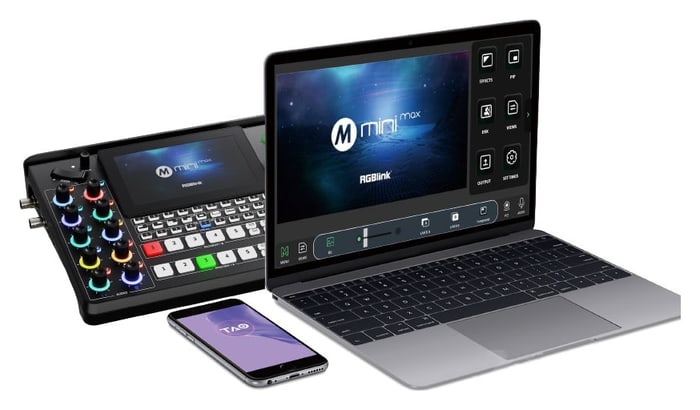

Ovládanie na diaľku a TAO Cloud

Prepínač mini-max ovládate aj z webovej aplikácie v notebooku, tablete alebo telefóne – zdroje, prenos aj nastavenia máte pod kontrolou, aj keď nestojíte pri prepínači. Cez RGBlink TAO Cloud spravujete streamy a zariadenia na diaľku a na zapojenie do väčších systémov je k dispozícii otvorený ovládací protokol RGBlink (OpenAPI).

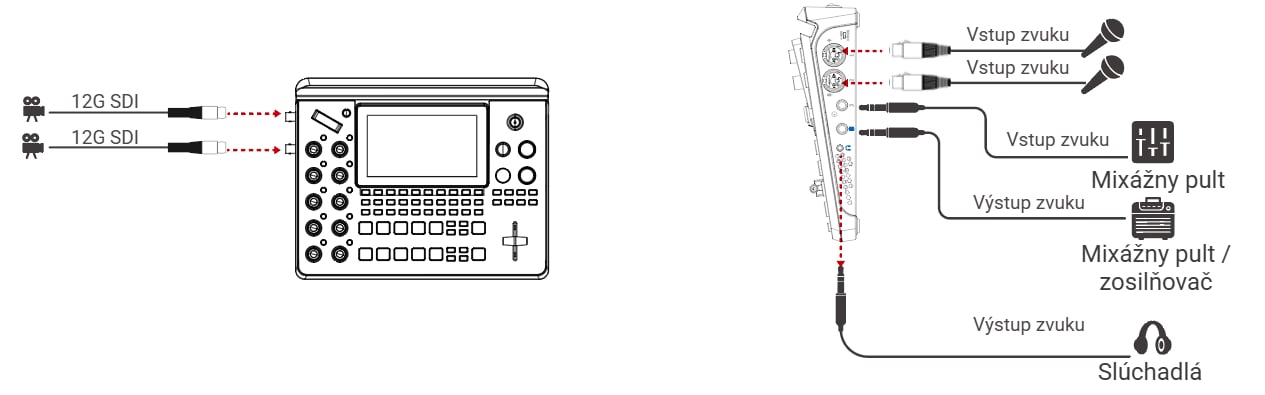

Príklad zapojenia

Hore obrazová časť: štyri zdroje HDMI, monitor náhľadu a monitor programu, sieť s TAO Cloud, zariadenie RGBlink AI mini na porte USB 3.0 a počítač alebo telefón cez USB-C (UVC). Dole dve kamery 12G-SDI a zvuk – mikrofóny, mixážny pult, zosilňovač a slúchadlá.

Ďalšie informácie

RGBlink mini-max 4K All-In-One Video Switcher je výkonný a prenosný produkčný hub, ideálny pre živé vysielanie, vysielanie a produkciu podujatí. Podporuje širokú škálu video vstupov, vrátane štyroch HDMI 2.0, dvoch 12G-SDI, USB-C/UVC a NDI/IP, čo umožňuje plynulú integráciu kamier, počítačov a vzdialených zdrojov. Špecializovaný výstup HDMI na náhľad s multiview a programový výstup 4K60 HDMI poskytujú flexibilné možnosti monitorovania a prezentácie, zatiaľ čo duálne výstupy USB-C umožňujú priame streamovanie a nahrávanie.

Intuitívny 5,5-palcový dotykový LCD displej v kombinácii s tlačidlami, T-barom a joystickom zabezpečuje rýchlu a presnú obsluhu. Integrované ovládanie PTZ kamery prostredníctvom protokolu IP VISCA umožňuje ovládanie až štyroch kamier priamo z prepínača. Pokročilé produkčné funkcie zahŕňajú chroma-key a luma keying, viacvrstvovú kompozíciu videa s pozadím a grafickými prekrývaniami, prechodové efekty DVE a podporu až 10 prednastavených scén pre rýchle vyvolanie.

Prepínač mini-max môže streamovať súčasne na viaceré platformy cez IP alebo cez TAO Cloud, pričom podporuje až 32 destinácií. Interné viackanálové nahrávanie podporuje až štyri kanály 2K60 alebo dva kanály 4K30 s nahrávaním na externé USB úložisko s kapacitou až 2 TB. Profesionálna podpora zvuku zahŕňa 8-kanálový mixér, kombinované XLR/TRS mikrofónne vstupy s fantómovým napájaním, linkový vstup, prepínanie zvuku AFV, ovládanie oneskorenia a živé monitorovanie. Diaľkové ovládanie je k dispozícii prostredníctvom webového prehliadača, mobilného zariadenia alebo TAO Cloud, čo robí z RGBlink mini-max kompletné riešenie pre moderné pracovné postupy pri živých produkciách.

Kľúčové vlastnosti:

• 4 × HDMI 2.0 a 2 × 12G-SDI video vstupy
• Podpora USB-C/UVC a NDI/IP videa
• HDMI náhľad s multiview a HDMI 2.0 4K60 programovým výstupom
• Dva výstupy USB-C pre streamovanie a nahrávanie
• 5,5" dotykový displej s T-barom, tlačidlami a joystickom
• Integrované ovládanie PTZ kamery (IP VISCA)
• Podpora Chroma-key a luma key
• Viacvrstvová kompozícia videa a DVE prechody
• Multiplatformové streamovanie
• Viackanálové nahrávanie na USB úložisko
• 8-kanálový profesionálny audio mixér
• Prednastavené scény a podpora diaľkového ovládania
