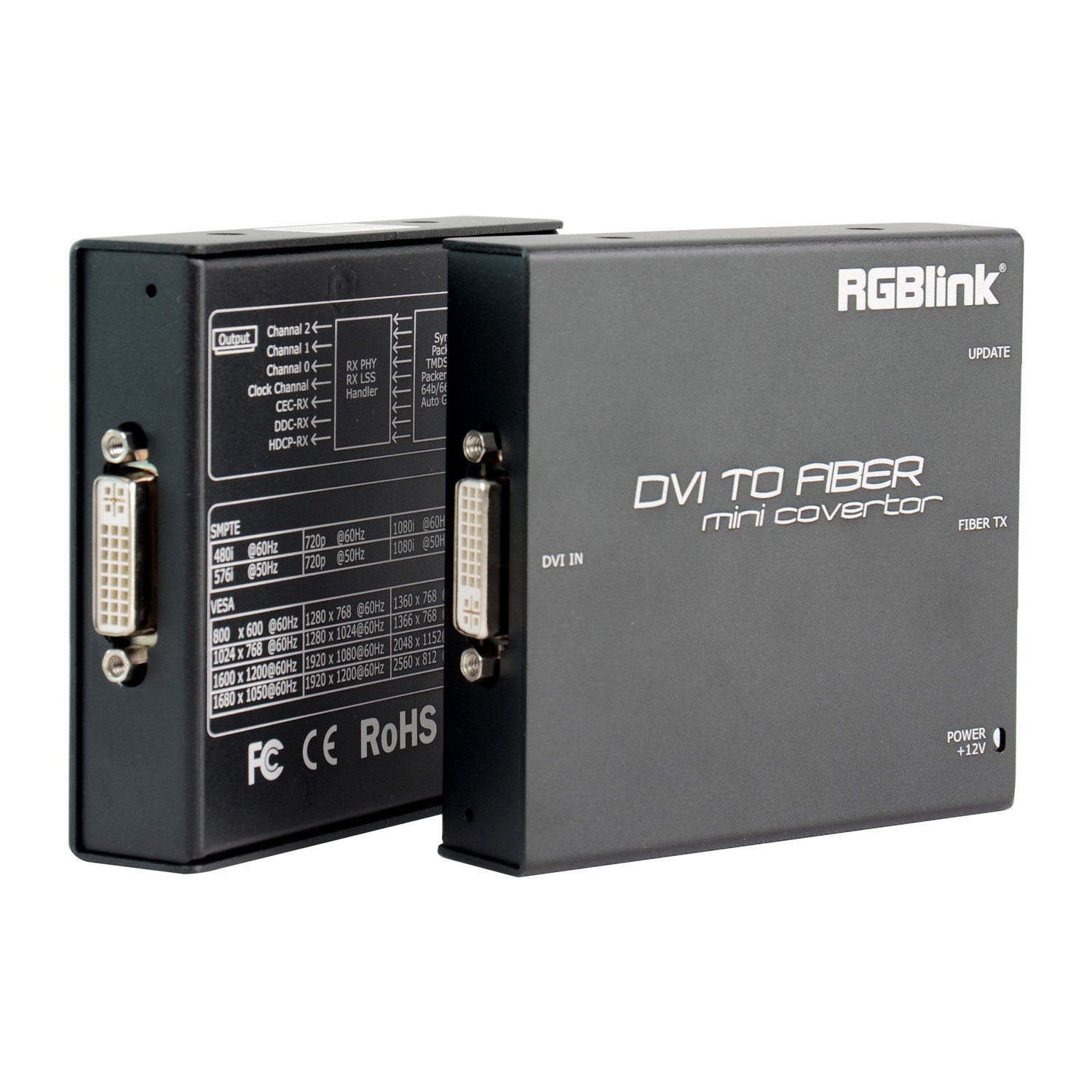

RGBlink MSP 214 TX

RGBlink MSP 214 TX je optický video vysielač DVI s vysokou šírkou pásma určený na predĺženie signálu na veľké vzdialenosti až do 10 km. Podporuje DVI 1.0 a HDMI 1.3/1.4 (prostredníctvom adaptéra) a poskytuje stabilný prenos videa s nízkymi stratami cez jednovidové alebo mnohovidové optické vlákno pre profesionálne AV a vysielacie aplikácie.

MSP 214 TX je vysielacia polovica optického extendera MSP 214: obraz z DVI zdroja prevedie na svetlo a pošle ho optickým vláknom až 10 km ďaleko. Na druhom konci ho späť na DVI prevedie prijímač MSP 214 RX, ktorý sa kupuje samostatne.

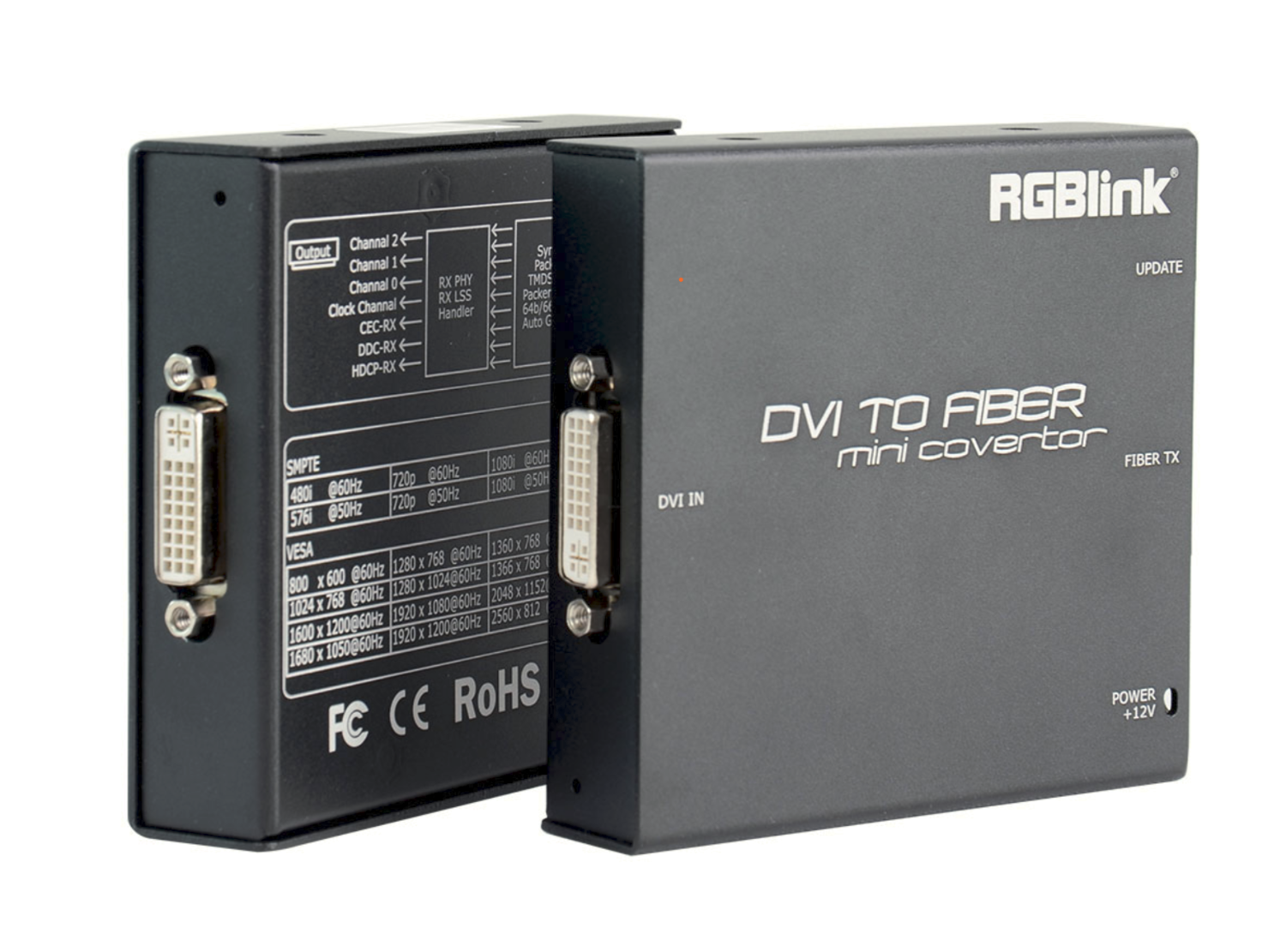

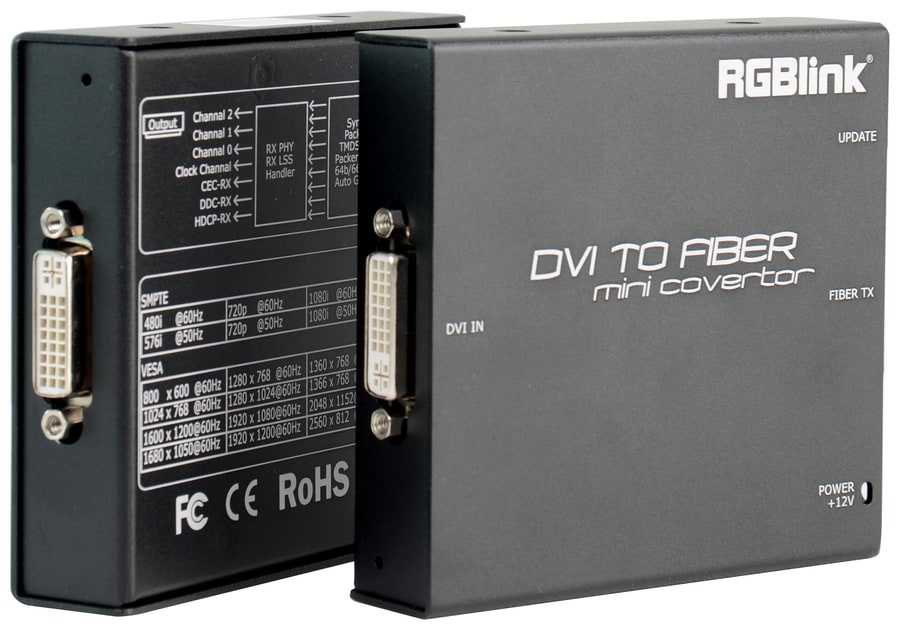

Vysielač DVI na optiku

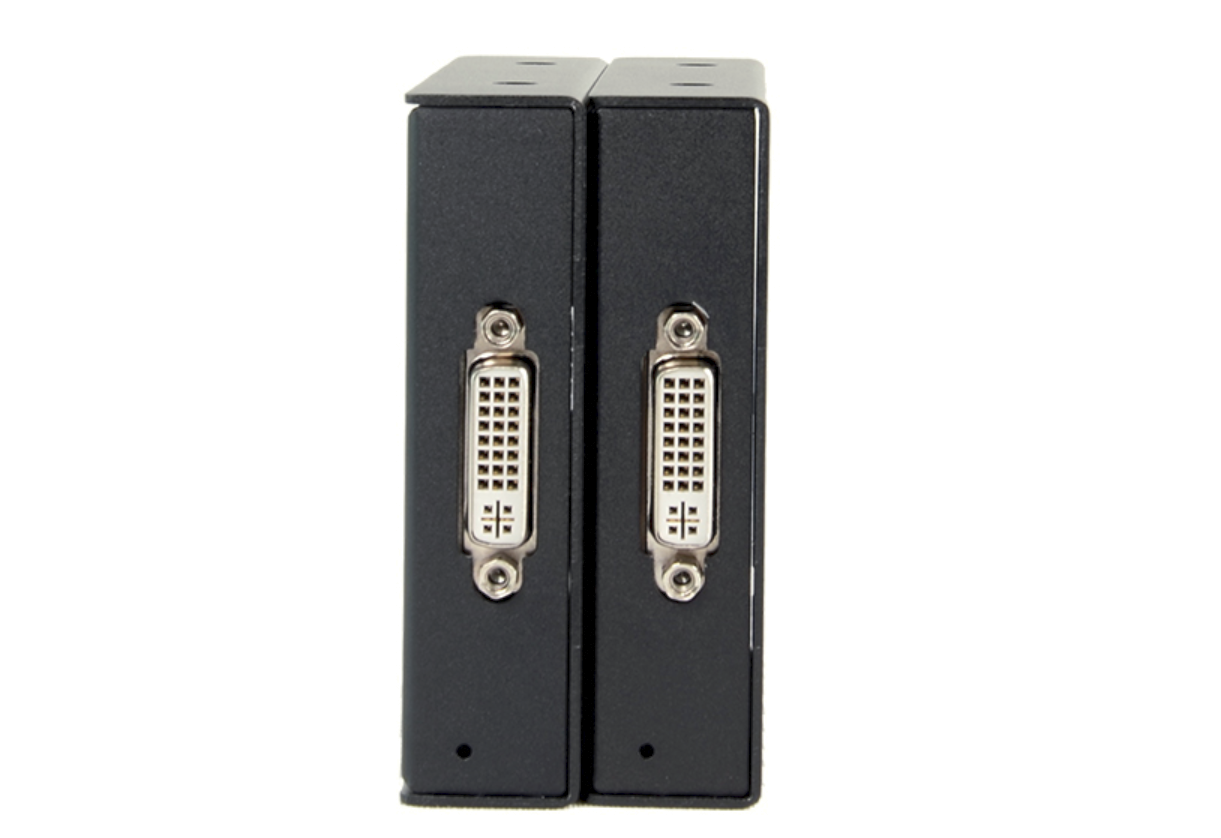

Do konektora DVI-I sa pripojí počítač, prehrávač alebo iný zdroj s DVI; HDMI zdroj s HDMI 1.3/1.4 cez redukciu. Vysielač prenesie rozlíšenie VESA až 2560 × 816 a 1920 × 1200 pri 60 Hz, 3840 × 2160 pri 30 Hz a formáty SMPTE až 1080p60. Kontrolka ukazuje prítomnosť signálu, napája sa adaptérom 12 V.

Optika až na 10 km

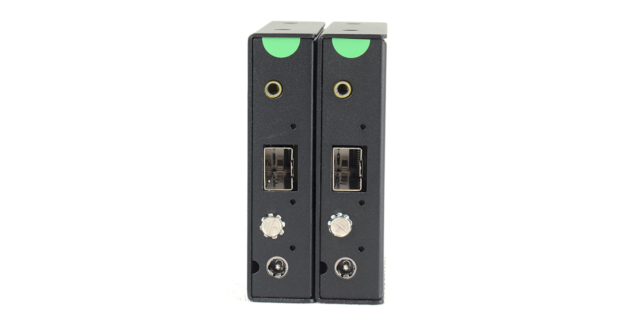

Optické rozhranie je slot SFP+ s konektorom LC pre dvojité vlákno. S jednovidovým modulom 1310 nm prenesie signál rýchlosťou 10 Gb/s až na 10 km, s mnohovidovým modulom 1270 nm na 300 m; moduly možno vymeniť za chodu. Konektor UART slúži na aktualizáciu firmvéru, uzemňovacia svorka chráni pred statickou elektrinou.

Ďalšie informácie

RGBlink MSP 214 TX je súčasťou robustného optického prenosového systému DVI, ktorý je navrhnutý na prenos video signálov s vysokým rozlíšením na veľké vzdialenosti. S maximálnou prenosovou šírkou pásma 10 Gbps podporuje MSP 214 TX širokú škálu rozlíšení SMPTE a VESA, vrátane WUXGA (1920×1200@60), 2048×1152@60, ultraširoké 2560×816@60 a až 4K 3840×2160@30.

MSP 214 TX je vybavený konektormi DVI-I 25+1 pin a optickým rozhraním SFP a podporuje jednovidové aj mnohovidové dvojjadrové vlákna prostredníctvom konektorov LC. Jednovidové vlákno umožňuje prenosové vzdialenosti až 10 km, zatiaľ čo mnohovidové vlákno podporuje vzdialenosti až 300 m. Signály HDMI 1.3/1.4 sú podporované prostredníctvom externého adaptéra, vďaka čomu je jednotka flexibilná pre rôzne zdrojové zariadenia.

MSP 214 TX je navrhnutý pre profesionálne AV inštalácie, vysielacie prostredia, riadiace miestnosti, digitálne značenie a veľké priestory a ponúka moduly SFP s možnosťou pripojenia za chodu, kompaktný formát a spoľahlivý optický výkon. Vďaka nízkej strate a vysokej šírke pásma je ideálny tam, kde je medené káblové pripojenie nepraktické alebo nespoľahlivé.

Kľúčové vlastnosti:

• Optický prenos DVI videa až do vzdialenosti 10 km
• Podporuje DVI 1.0 a HDMI 1.3 / 1.4 (prostredníctvom adaptéra)
• Maximálna šírka pásma videa 10 Gbps
• Podporuje rozlíšenie až 3840×2160 @30
• Video rozhranie DVI-I 25+1 pin
• Optické rozhranie SFP s podporou hot-plug
• Kompatibilný s jednovidovým aj mnohovidovým dvojjadrovým vláknom
• Nízka strata, vysoká stabilita prenosu optického signálu
• Kompaktný a ľahký dizajn
