RGBlink MSP 214 RX

RGBlink MSP 214 RX je riešenie pre prenos videa DVI s vysokou šírkou pásma, navrhnuté pre predĺženie signálu na veľké vzdialenosti až do 10 km. Podporuje DVI 1.0 a HDMI 1.3/1.4 (prostredníctvom adaptéra) a poskytuje stabilný prenos videa s nízkymi stratami cez jednovidové alebo mnohovidové optické vlákno pre profesionálne AV a vysielacie aplikácie.

MSP 214 RX je prijímacia polovica optického extendera MSP 214: signál z optického vlákna prevedie späť na DVI pre monitor, projektor alebo LED riadiaci systém. Obraz do vlákna posiela vysielač MSP 214 TX, ktorý sa kupuje samostatne; dosah je až 10 km.

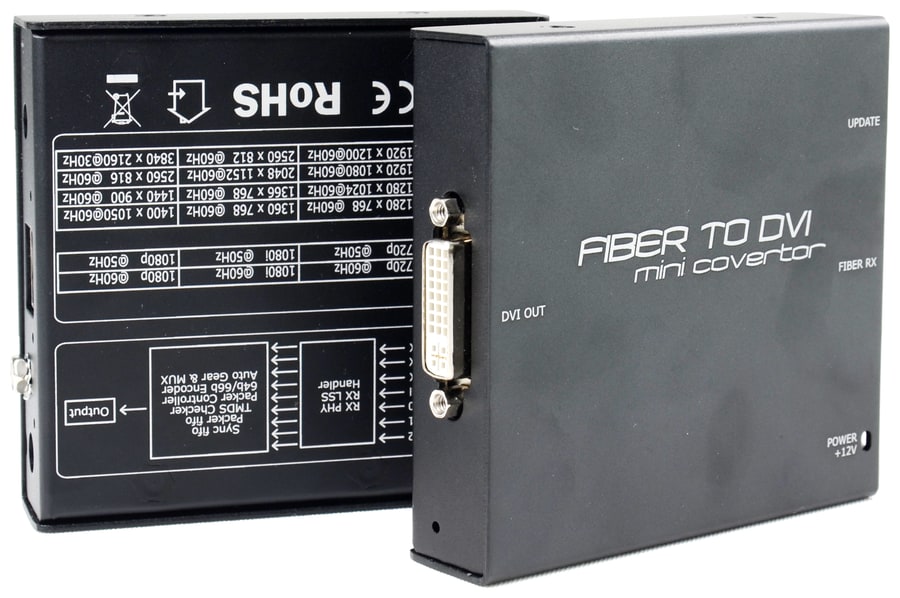

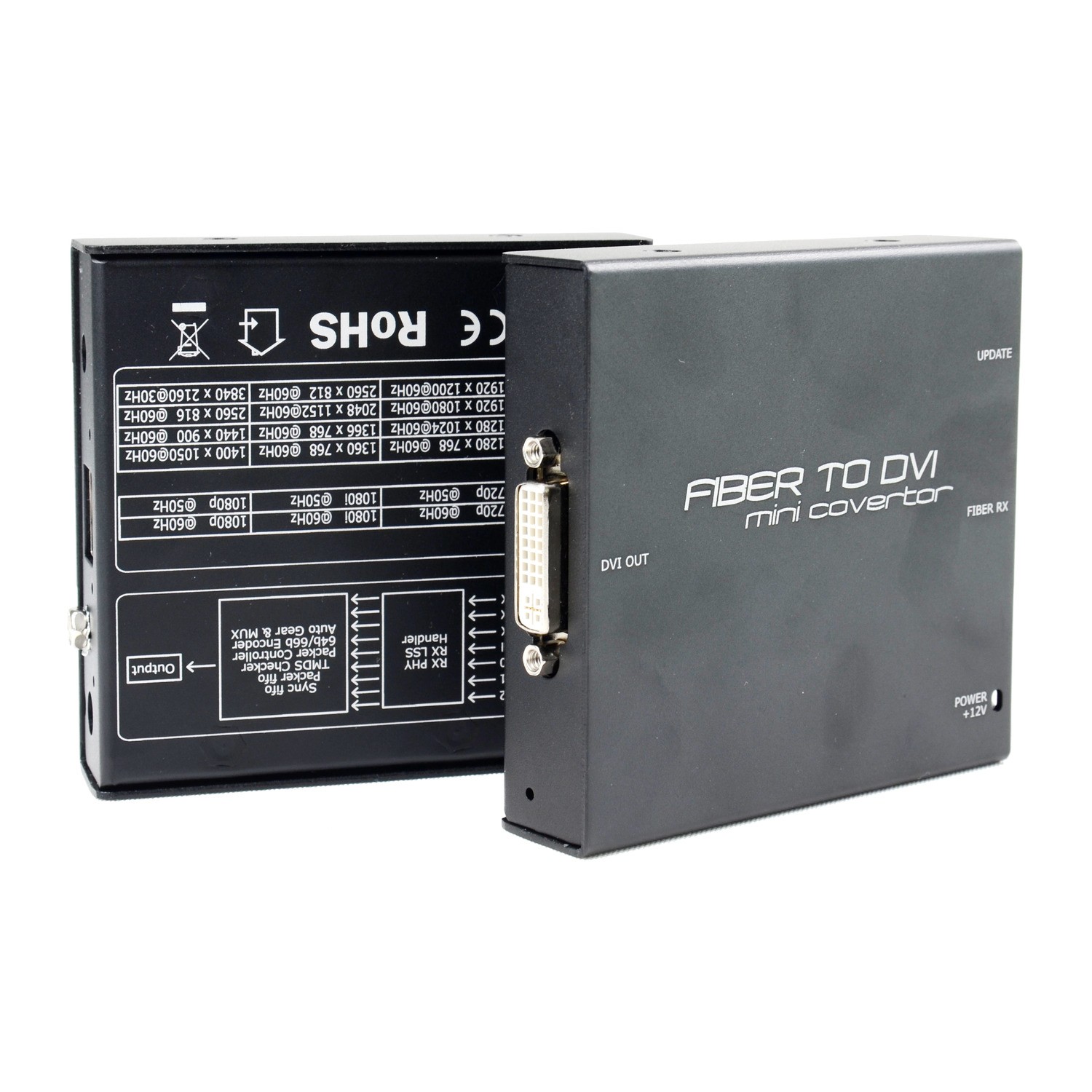

Prijímač z optiky na DVI

Na výstup DVI-I sa pripojí monitor, projektor alebo riadiaci systém LED obrazovky s DVI. Prijímač vydá rozlíšenie VESA až 2560 × 816 a 1920 × 1200 pri 60 Hz, 3840 × 2160 pri 30 Hz a formáty SMPTE až 1080p60. Kontrolka ukazuje prítomnosť signálu, napája sa adaptérom 12 V.

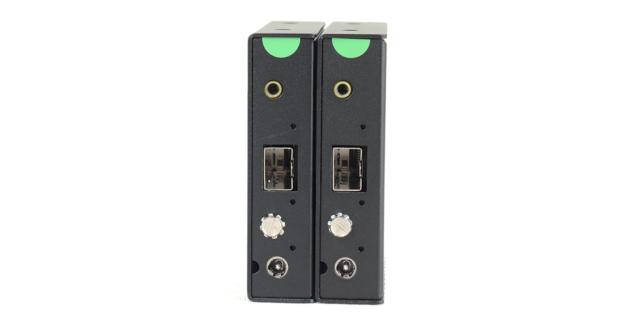

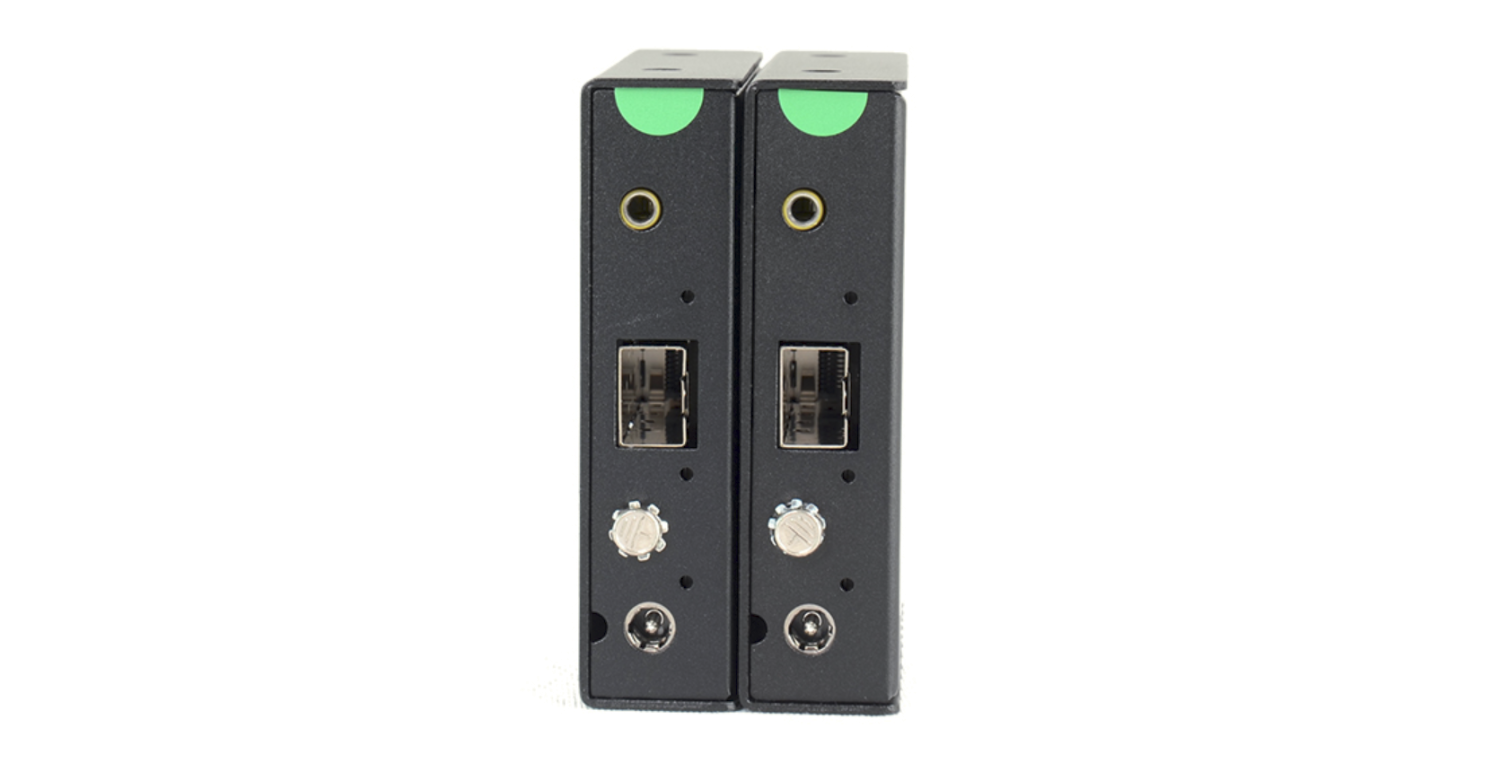

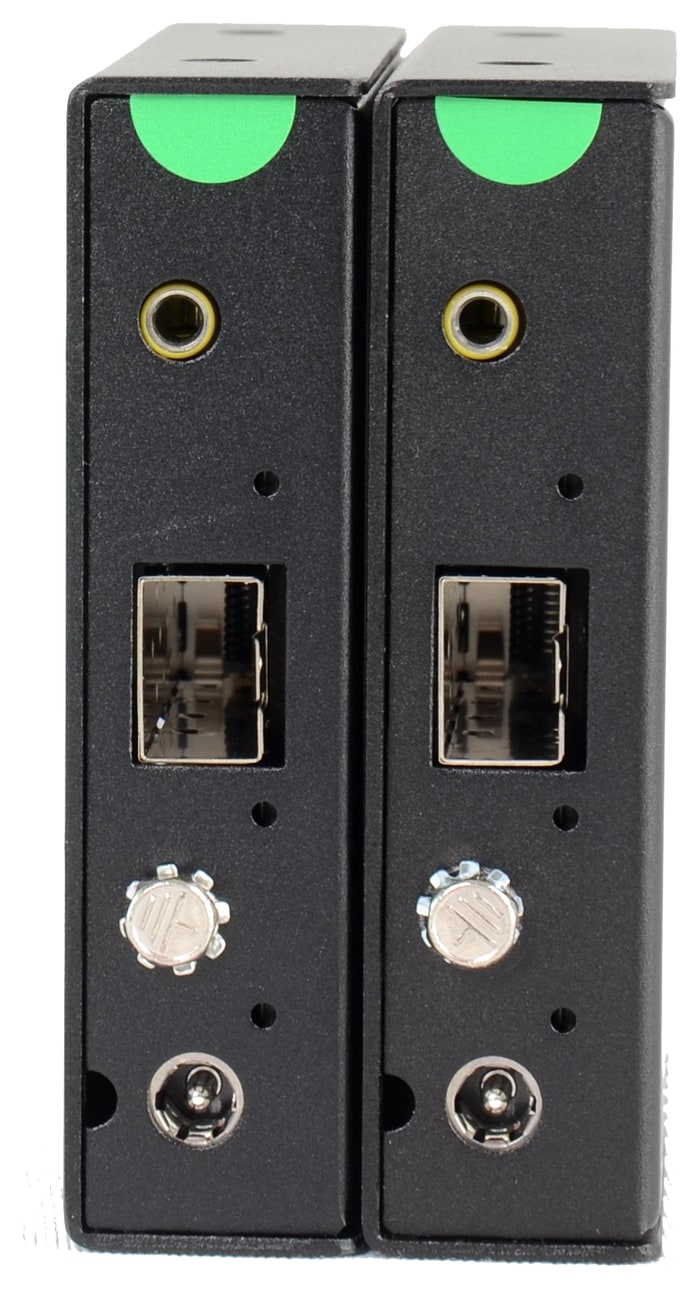

Optika až na 10 km

Optické rozhranie je slot SFP+ s konektorom LC pre dvojité vlákno. S jednovidovým modulom 1310 nm prenesie signál rýchlosťou 10 Gb/s až na 10 km, s mnohovidovým modulom 1270 nm na 300 m; moduly možno vymeniť za chodu. Konektor UART slúži na aktualizáciu firmvéru, uzemňovacia svorka chráni pred statickou elektrinou.

Ďalšie informácie

RGBlink MSP 214 RX je súčasťou vysokovýkonného systému prenosu DVI cez optické vlákno, ktorý je schopný prenášať video signály na veľké vzdialenosti pomocou optického vlákna. S maximálnou prenosovou šírkou pásma 10 Gbps podporuje MSP 214 video formáty s vysokým rozlíšením, vrátane WUXGA (1920×1200@60), 2048×1152@60 a ultraširoké rozlíšenia až do 2560×816@60, ako aj 4K 3840×2160@30.

MSP 214 RX je vybavený konektormi DVI-I a optickým rozhraním SFP a podporuje jednovidové aj mnohovidové dvojjadrové vlákna s konektormi LC. Jednovidový prenos dosahuje vzdialenosť až 10 km, zatiaľ čo mnohovidové vlákno podporuje vzdialenosti až 300 m. Jednotka je kompatibilná so signálmi DVI 1.0 a HDMI 1.3/1.4 prostredníctvom adaptéra, vďaka čomu je vhodná pre profesionálne AV inštalácie, riadiace miestnosti, vysielacie prostredia, digitálne značenie a aplikácie vo veľkých priestoroch.

MSP 214 RX je vybavený modulmi SFP s možnosťou pripojenia za chodu, robustnou odolnosťou voči vplyvom prostredia a kompaktným tvarom pre jednoduchú integráciu. Jeho optický prenos s nízkymi stratami zaisťuje stabilnú kvalitu obrazu na veľké vzdialenosti, kde je tradičné medené káblové pripojenie nepraktické.

Kľúčové vlastnosti:

• Optický prenos videa DVI až do vzdialenosti 10 km
• Podporuje DVI 1.0 a HDMI 1.3 / 1.4 (prostredníctvom adaptéra)
• Maximálna šírka pásma: 10 Gbps
• Podporuje rozlíšenie až 3840×2160 @30
• Video rozhranie DVI-I 25+1 pin
• Optické rozhranie SFP s podporou hot-plug
• Kompatibilita s jednovidovým a mnohovidovým vláknom
• Optický prenos s nízkou stratou a vysokou stabilitou
• Kompaktný a ľahký dizajn
