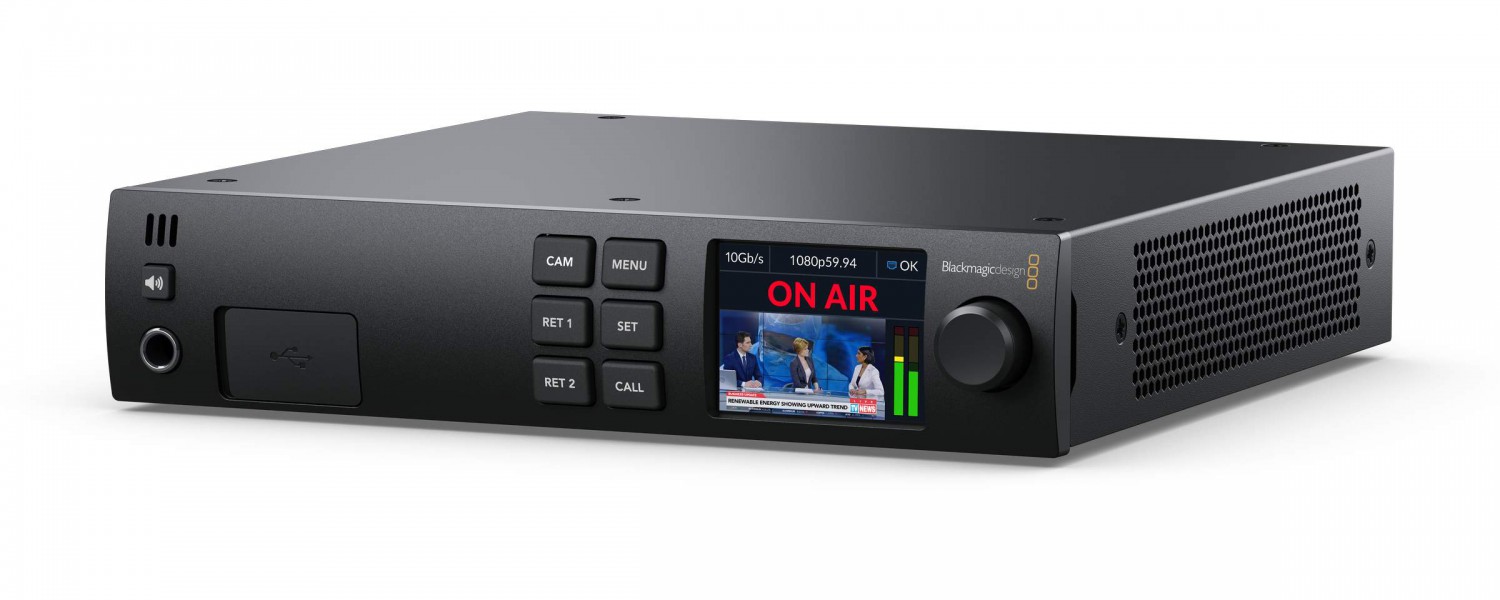

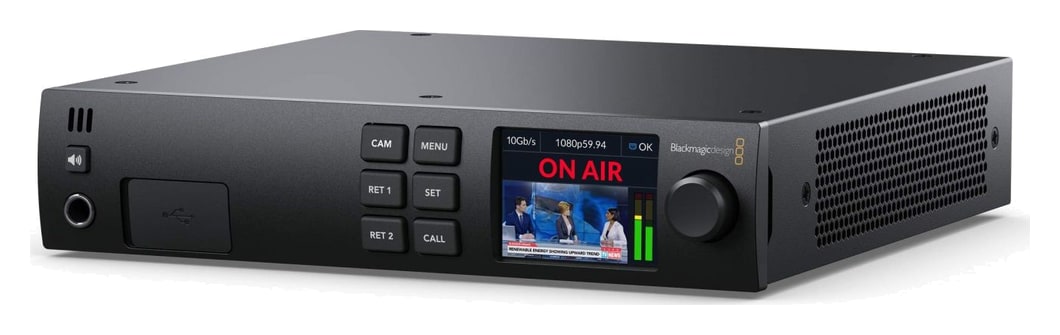

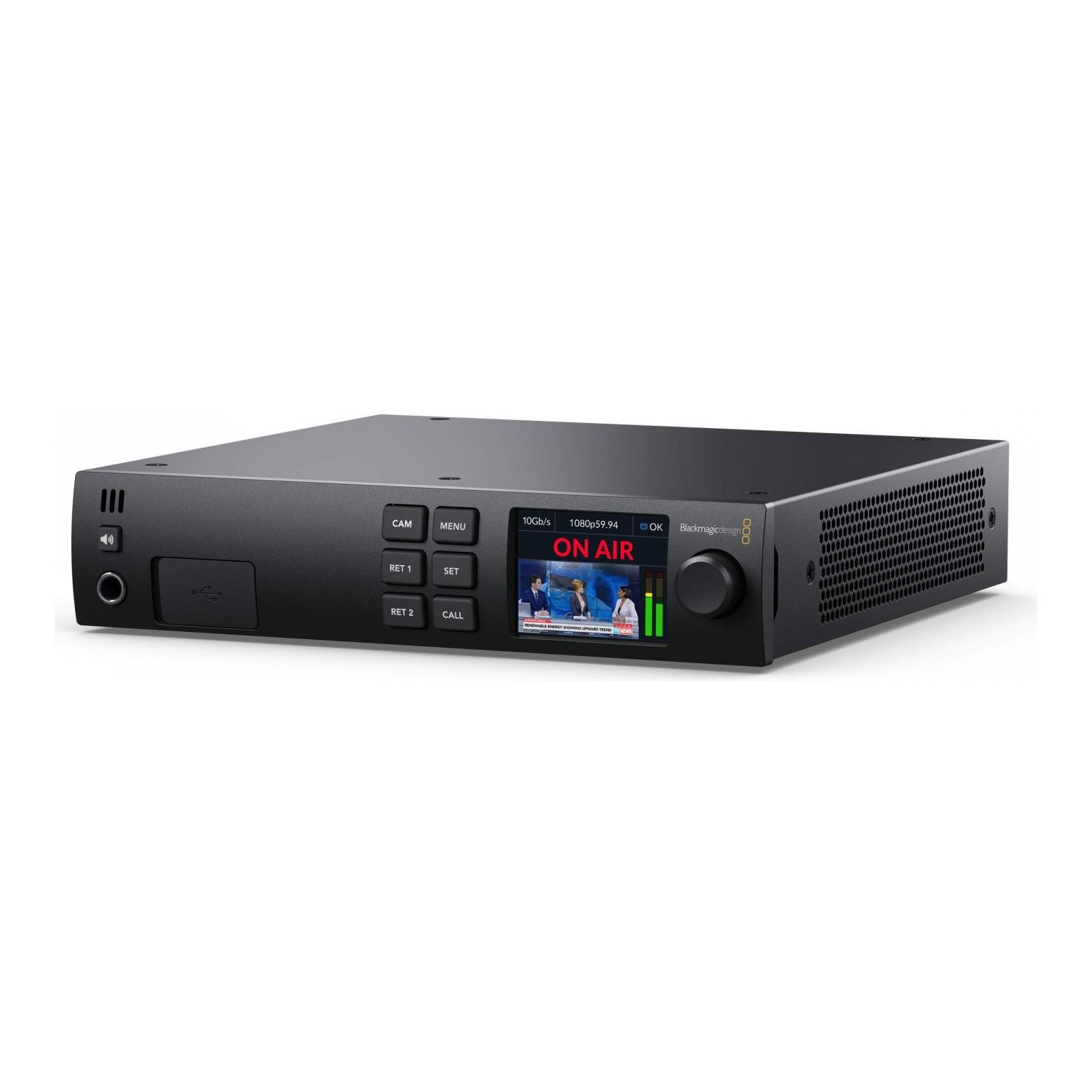

Blackmagic Design Studio Converter

Blackmagic Design Studio Converter je prevodník pre štúdiové kamery Blackmagic so sieťovým rozhraním 10G Ethernet (Studio Camera 4K Pro, 4K Pro G2 a 6K Pro). Po jedinom cenovo dostupnom kábli Cat 6A prenáša obraz kamery, návratový program, časový kód, referenciu, tally, talkback, riadenie kamery aj napájanie PoE, podobne ako drahé riešenie so SMPTE optikou. Na strane réžie má 2 výstupy 12G-SDI, 2 návratové vstupy SDI, monitorovací výstup 3G-SDI, časový kód a referenciu Tri-Sync alebo Black Burst, talkback, displej LCD 2,2″, slúchadlový výstup a reproduktor.

Celé kamerové spojenie po jednom kábli

Obraz, návratové signály, tally, talkback, riadenie aj napájanie kamery idú po jedinom medenom kábli 10G Ethernet.

10G Ethernet s PoE 90 W2× výstup 12G-SDI2× návratový vstup SDITri-Sync / Black Burst

Ako SMPTE optika, len lacnejšie

Prevodník napája kameru po ethernetovom kábli, takže pri kamere nepotrebujete zdroj. Na strane réžie rozvedie všetky signály videa, zvuku a talkbacku na bežné konektory.

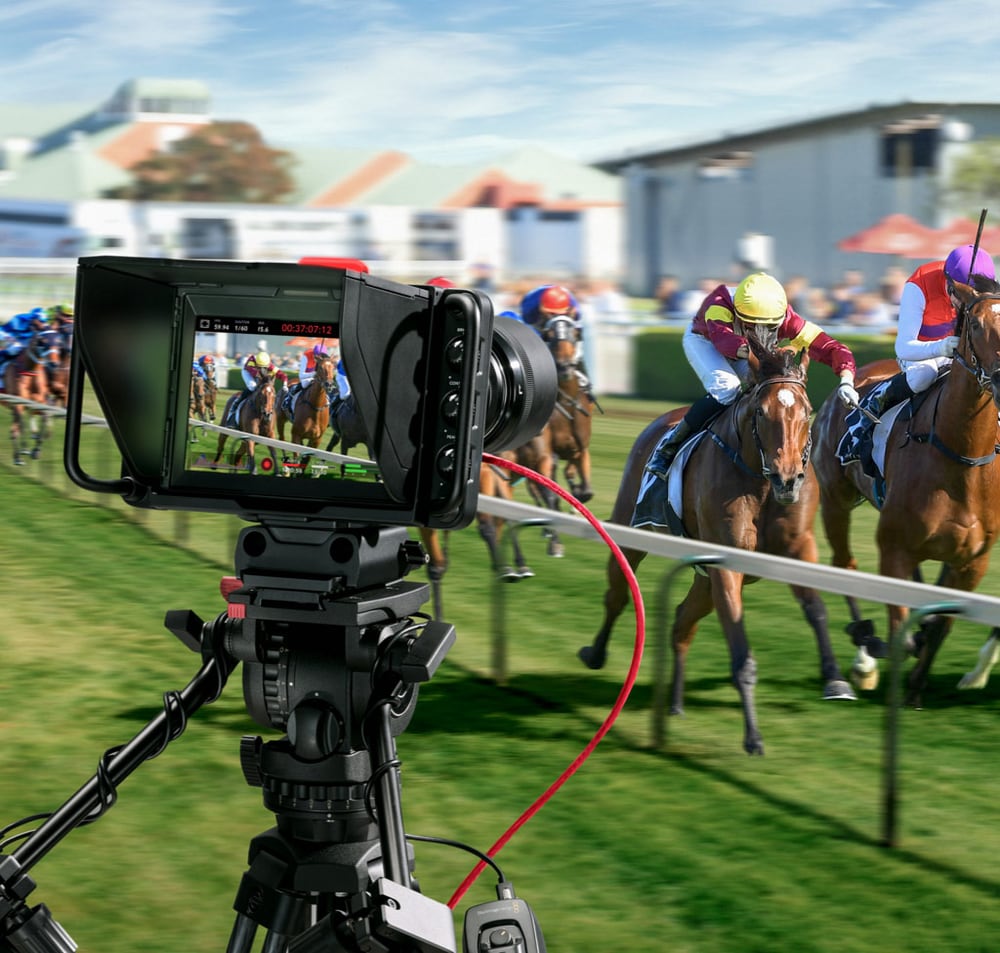

Kamera ďaleko od prepínača

Kamera nepotrebuje vlastný zdroj, a tak môže stáť ďaleko od prepínača. Na kratšie trasy stačí kábel Cat 6, na dlhšie sa hodí dobre tienený kábel Cat 6A S/FTP. Ethernetový konektor sa v oboch prístrojoch zaisťuje proti vytrhnutiu.

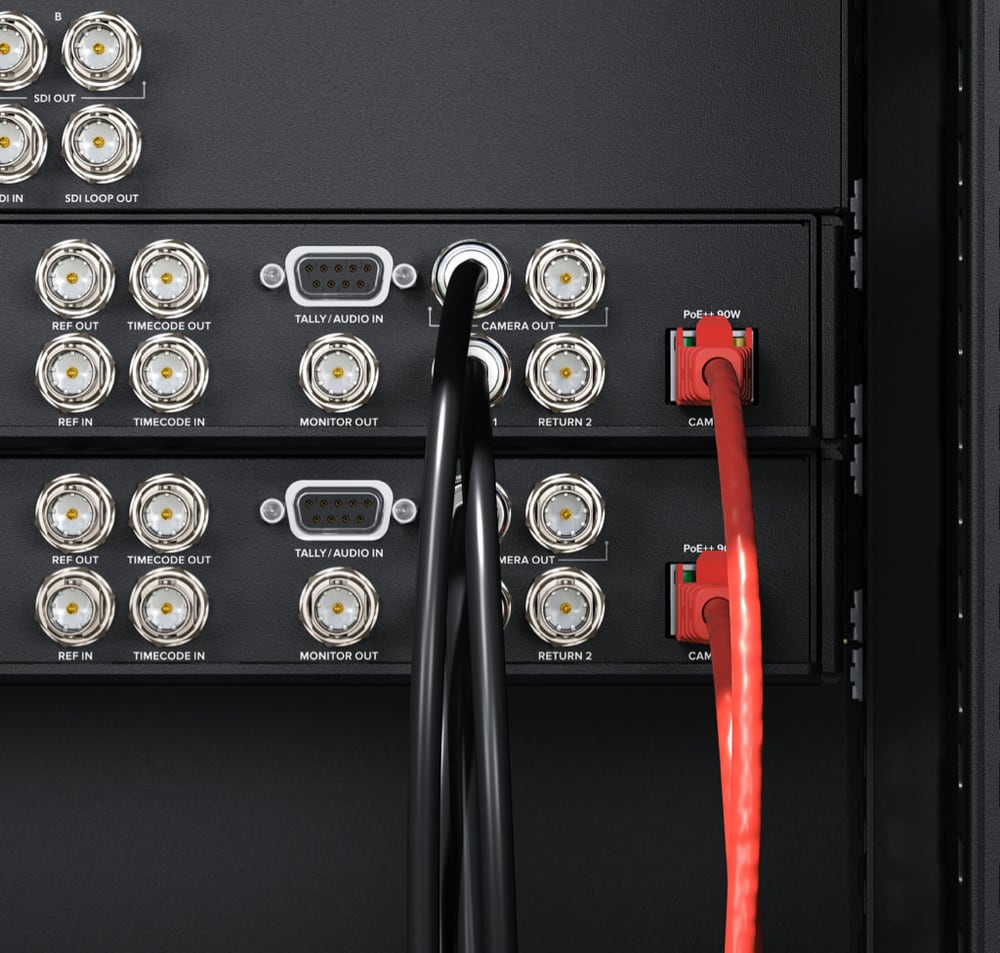

Na strane réžie

Jeden výstup 12G-SDI kamery vediete do prepínača, druhý napríklad do rekordéra HyperDeck Studio na čistý záznam ISO. Návratový vstup 1 nesie program z prepínača do hľadáčika kamery, vstup 2 ďalší signál – teleprompter, grafiku alebo inú kameru – na výstup HDMI kamery.

Konektory a ovládacie prvky

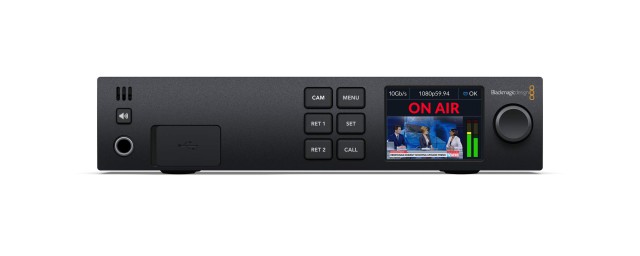

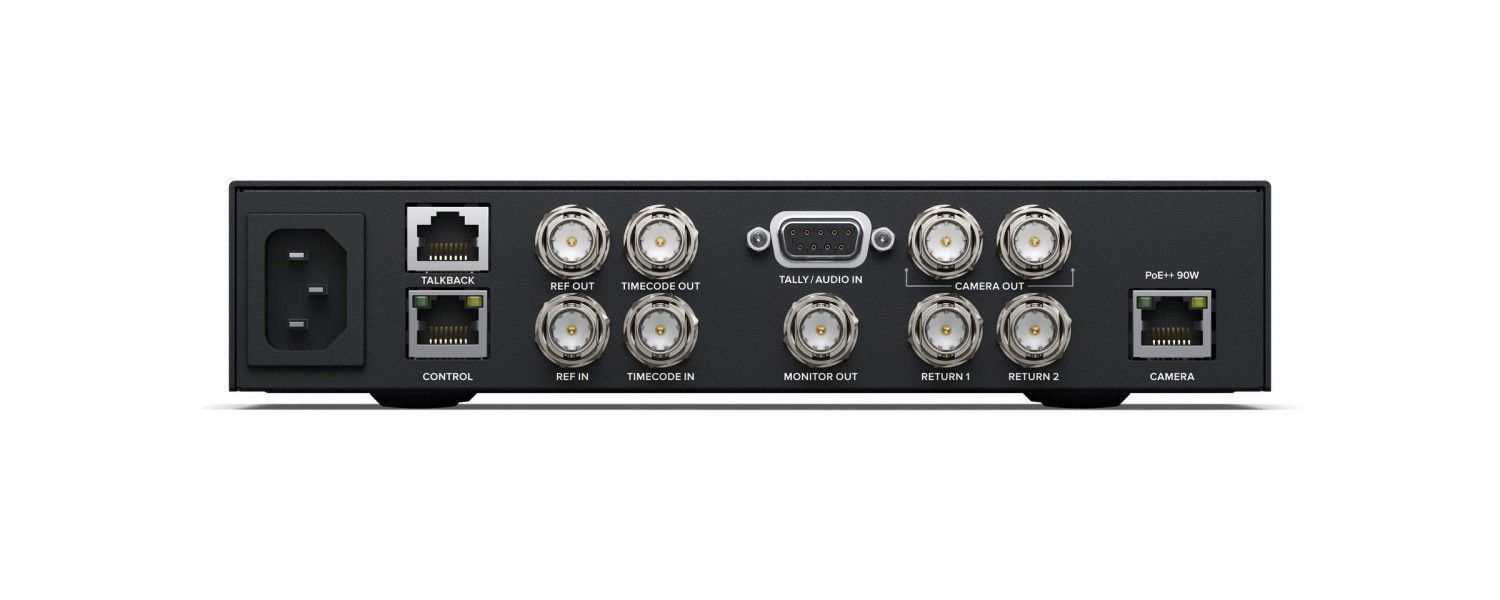

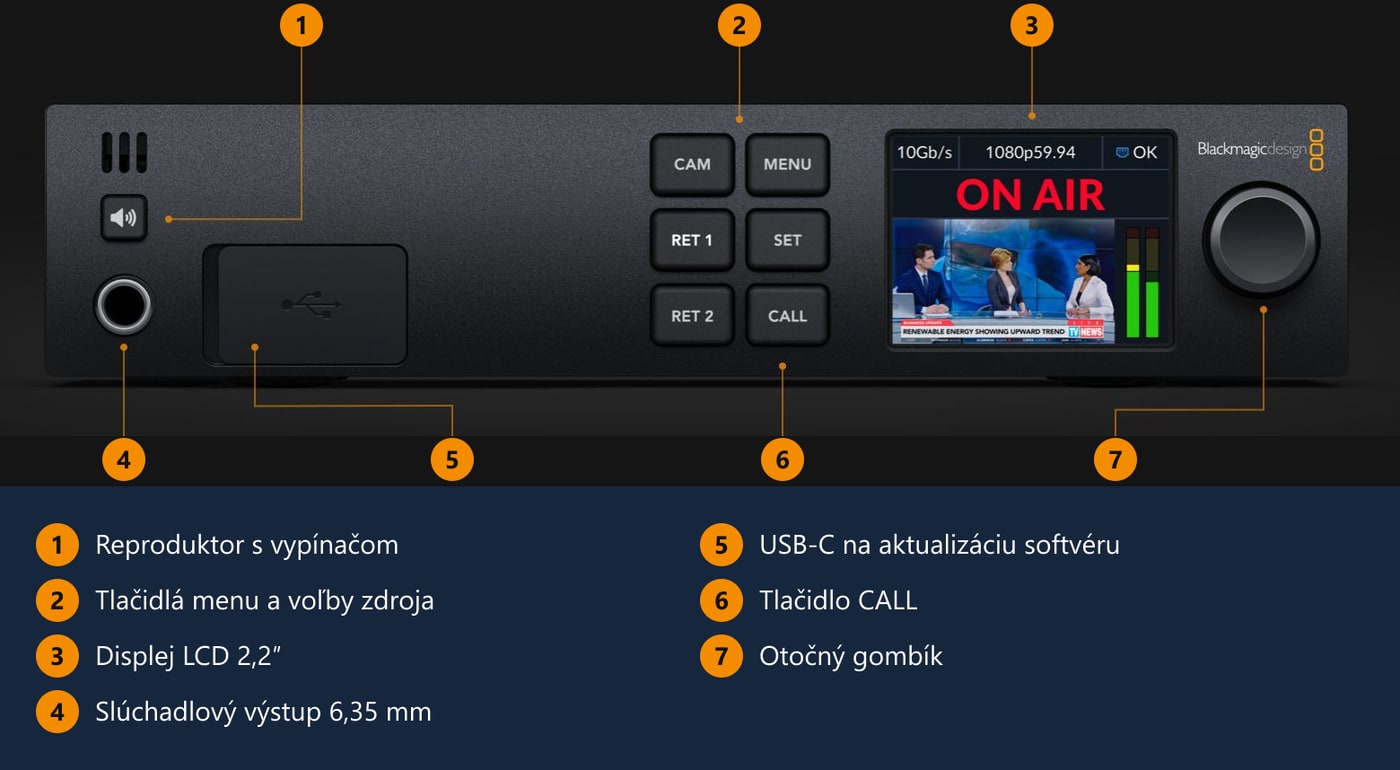

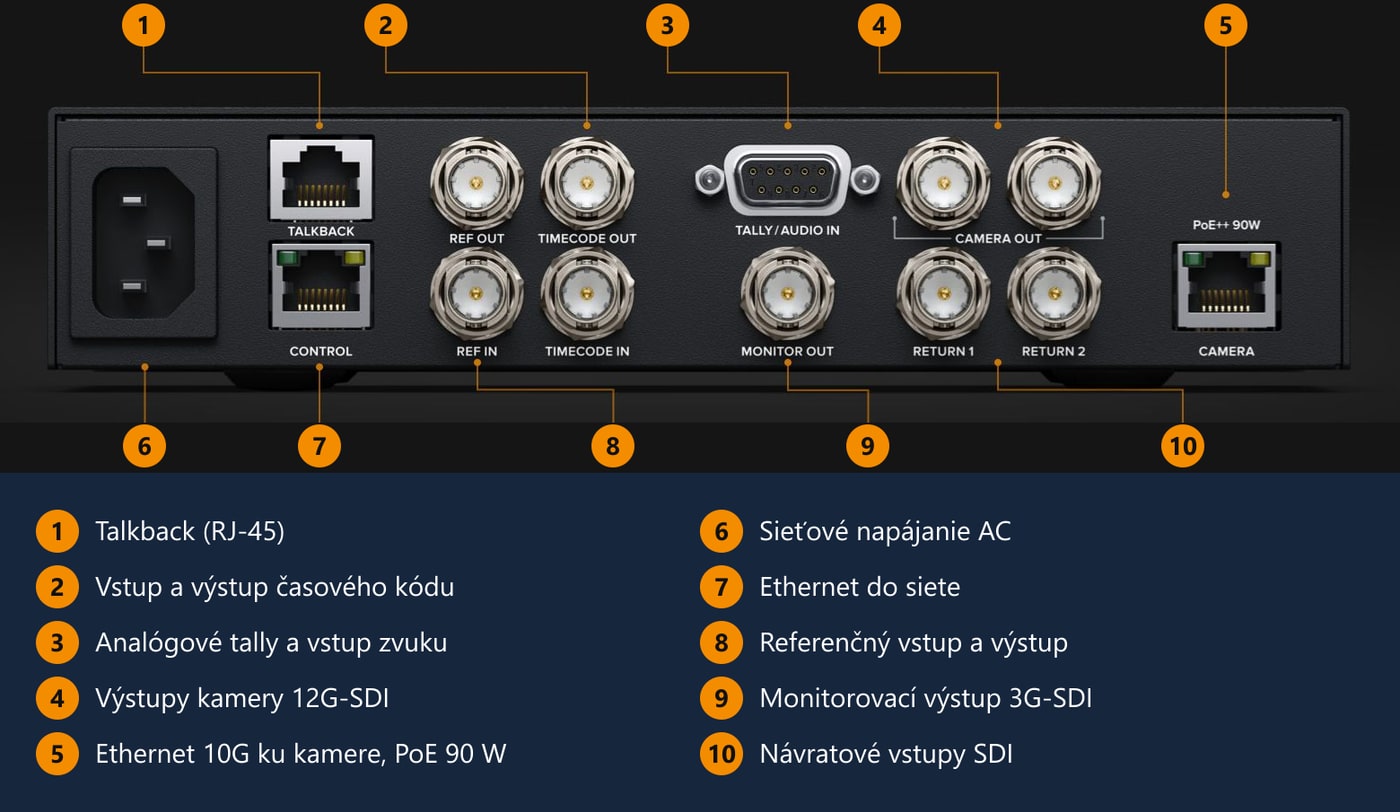

Predný panel slúži na náhľad a obsluhu, zadný panel na spojenie s kamerou a s technikou v réžii.
