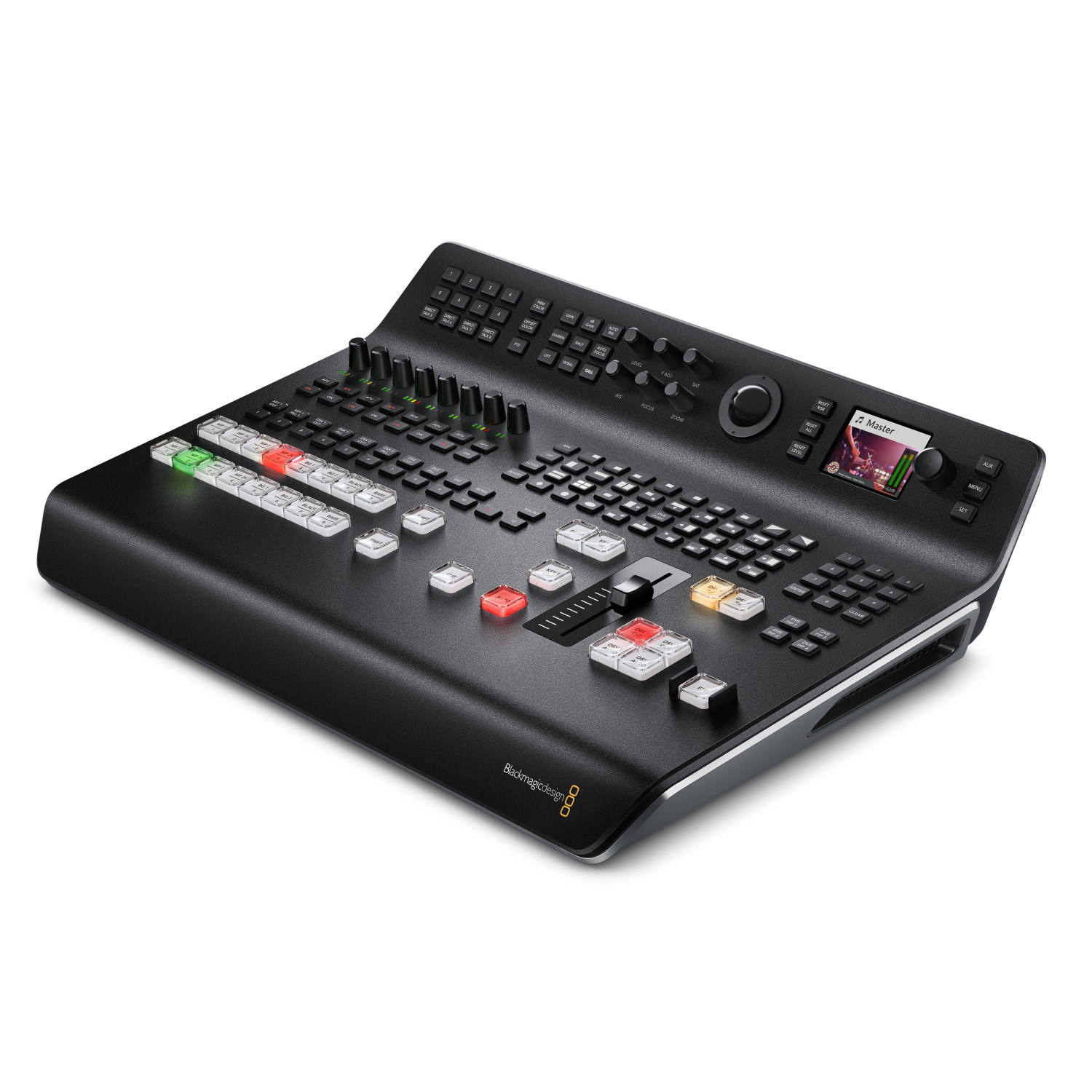

Blackmagic Design ATEM Television Studio Pro 4K

Nová Ultra HD režie ATEM Television Studio Pro 4K s integrovaným ovládacím pultem nabízí 8 nezávislých 12G-SDI vstupů, integrované funkce pro zvukovou mixáž založené na technologiích značky Fairlight, klíčovací algoritmy ATEM Advanced Chroma Keyer, funkci multiview, pomocné/program výstupy, symetrické analogové audio vstupy, komunikační funkce, dva přehrávače médií, DVE efekty a další funkce.

Automatická konverze formátů
ATEM Television Studio Pro 4K kombinuje profesionální režijní pult s osmikanálovou 12G-SDI režií podporující standardní HD a Ultra HD formáty až po 2160p60. Všechny 12G-SDI vstupy jsou synchronizované a mají nezávislé funkce pro konverzi formátů a snímkových frekvencí. Uživatelé tedy mohou využít až osm různých zdrojů videa s rozdílným rozlišením nebo snímkovou frekvencí a kombinovat je bez obav z obrazových artefaktů. Režie provede automatickou konverzi do cílového rozlišení a snímkové frekvence!

Profesionální audio funkce
Model ATEM Television Studio Pro 4K disponuje funkcemi pro zvukovou mixáž založenými na technologiích značky Fairlight. Produkty Fairlight jsou již řadu let využívány pro audio postprodukci filmových i televizních titulů, tentokrát jsou ale zcela poprvé použity v režii značky Blackmagic Design pro odbavování živých přenosů. Součástí audio výbavy režie je např. šestikanálový parametrický ekvalizér pro každý vstup a také sekce dynamiky s expandérem/bránou, kompresorem a limitérem.



Vstupy/výstupy
Krom rozhraní 12G-SDI nabízí ATEM Television Studio Pro 4K i dva analogové audio vstupy, port RS-422, Ethernet, integrovaný napájecí zdroj a samozřejmě i video výstupy typu program/aux. Nechybí ani SDI a HDMI multiview výstupy pro náhled všech zdrojů videosignálu nebo výstupů vč. doplňkových informací (audio metry apod.).

Ovládací pult
ATEM Television Studio Pro 4K je, i přes svůj snadno přenosný formát, skvěle vybavenou režií umožňující kompletní zpracování živých přenosů vč. efektů a prolínaček. Ovládací pult je osazen podsvícenými tlačítky pro přepínání zdrojů signálu, spolu s tlačítky pro ovládání audio funkcí, prolínacích efektů, klíčovacích nástrojů, přehrávačů médií a mnoha dalších funkcí! Integrovaný LCD displej slouží k náhledu video vstupů/výstupu, nechybí ani ovládací prvky pro rychlé procházení nabídky režie a nastavování parametrů.



Efektová výbava
Režie dává uživatelům k dispozici velice kvalitní prolínací a DVE efekty a další funkce pro tvorbu grafiky ve vysílací kvalitě. Prolínačky různých typů lze snadno aktivovat stiskem tlačítka ovládacího pultu. U všech 37 prolínacích efektů lze nastavovat velké množství parametrů včetně barvy a šíře okrajů, pozice, směru atd. Do bohaté efektové nabídky patří rovněž 2D DVE efekty, které mohou měnit pozici a velikost videa v reálném čase. Výsledkem jsou vysoce kvalitní efekty obraz v obraze, stírací efekty a další.

Ovládání kamer
Je-li režie použita v součinnosti s kamerami Blackmagic Studio, URSA Mini, URSA Broadcast nebo Micro Studio Camera, mají uživatelé k dispozici funkce pro jejich dálkové ovládání, signalizační a komunikační funkce, či barevné korekce, aniž by bylo nutné používat dodatečný hardware nebo speciální kabeláž. Tyto kamery jsou vybaveny integrovanými barevnými korekcemi, které lze dálkově ovládat a barevně tak sladit všechny kamery použité pro přenos nebo naopak aplikovat unikátní vzhled. Navíc je možné – u kompatibilních objektivů – nastavit clonu a zaostření.



ATEM Advanced Chroma Keyer
ATEM Television Studio Pro 4K nabízí novou generaci klíčovací technologie Blackmagic Design: ATEM Advanced Chroma Keyer! Tento nový modul pro barevné klíčování nabízí kompletní sadu nástrojů pro tvorbu masek: volbu vzorkovacího regionu, rozšířená nastavení pro pozadí, popředí a okraje a korekční funkce pro „přetékání barev” vlivem osvětlení. Díky nové klíčovací technologii je režie ATEM Television Studio Pro 4K schopna precizně nahradit zelená nebo modrá klíčovací pozadí a vytvářet tak pořady se špičkovou obrazovou kvalitou!

Přehrávač médií
Model ATEM Television Studio Pro 4K disponuje datovým prostorem pro média, který pojme až 90 snímků Ultra HD materiálu, 360 1080 HD nebo 1440 snímků 720 HD videa přístupných oběma přehrávačům médií. Média jsou uchovávána v paměti typu flash a jsou tedy k dispozici i po restartu režie. Navíc je k dispozici upstream klíč pro import map počasí, grafiky nebo virtuálních studií. Tento klíčovací modul pracuje v režimech Chroma, Pattern, Shape a Linear. Dále je součástí funkční nabídky režie i dvojice downstream klíčů pro integraci grafiky a logotypů do videa. Uživatelé mohou využít videorekordér HyperDeck Studio Mini jako zdroj ProRes 4:4:4:4 videí s alfa kanálem. Uživatelé tak mohou snadno komponovat vrstvy grafiky a videa nebo využívat animace s maskou pro tvorbu vlastních prolínacích efektů, v reálném čase.



Komunikační funkce
Komunikační systém pro SDI kamery integruje komunikační linku do SDI rozhraní pomocí málo využívaných SDI kanálů 15 a 16. Pro komunikaci s reportéry v terénu je nabízena funkce odstraňující hlas reportéra z audio materiálu v náhledovém SDI streamu. Díky tomu není reportér vyrušován ozvěnou vlastního hlasu vzniklou mírným zpožděním signálu.



Software pro macOS a Windows
Součástí dodávky je i ovládací software pro macOS a Windows umožňující připojení několika uživatelům najednou. Jeden z uživatelů může např. odbavovat videa, druhý vytvářet zvukový mix, další mohou vytvářet barevné úpravy nebo ovládat kamery.



Funkce modelu ATEM Television Studio Pro 4K

• Integrovaná režie a ovládací pult
• 8x 12G-SDI vstupů se synchronizací a konverzí formátů
• Podporuje všechny běžné standardy HD a Ultra HD videa až do rozlišení 1260p60
• 1x multiview výstup pro náhled až 8 zdrojů videa, preview a výstup
• Datový prostor pro 90 snímků UHD, 360 snímků 1080 HD a 1440 snímků 720 HD videa
• DVE efekty včetně okrajů a stínu
• Prolínačky, SMPTE stíračky a další efekty
• 1x upstream klíč a 2x downstream
• 1x aux výstup vč. náhledu na LCD displeji
• Mixážní pult pro zpracování všech zvukových stop (vložených do SDI linky i z nezávislých vstupů)
• Symetrické XLR audio vstupy
• Interní zdroje signálu (černá, pruhy, 2x generátory barev, 2x přehrávače médií)
• Síťové rozhraní pro připojení k počítačům
• Software pro macOS a Windows
• Kompatibilní se všemi ovládacími pulty řady ATEM Broadcast Control Panel
• Synchronizační rozhraní Black Burst a HD Tri-Sync pro integraci do větších pracovišť
