Tilta Nucleus-M II 7-Pin to RCP2 Control Cable (50cm)

Tilta TCB-7P-RCP2-50 je riadiaci kábel systému Nucleus-M II: zástrčka 7pin (0B) do portu motora Nucleus-M II a zástrčka 4pin (00B) do portu CTRL kamier RED. Kamera prijíma povely protokolom RCP2 a z FIZ ručnej jednotky Nucleus-M II sa dá bezdrôtovo spúšťať záznam a meniť ISO, čas uzávierky, teplotu chromatickosti a snímkovú frekvenciu. Dĺžka 50 cm; pre RED KOMODO, KOMODO-X, V-RAPTOR X a V-RAPTOR XL.

Tilta TCB-7P-RCP2-50 prepojí motor Nucleus-M II s portom CTRL kamery RED. Motor už na rigu je a má voľný port 7pin — kábel z neho urobí ovládaciu linku ku kamere, takže ostrič vidí na FIZ ručnej jednotke stav kamery a spúšťa záznam bez toho, aby siahal na telo.

7pin z motora, 4pin do portu CTRL

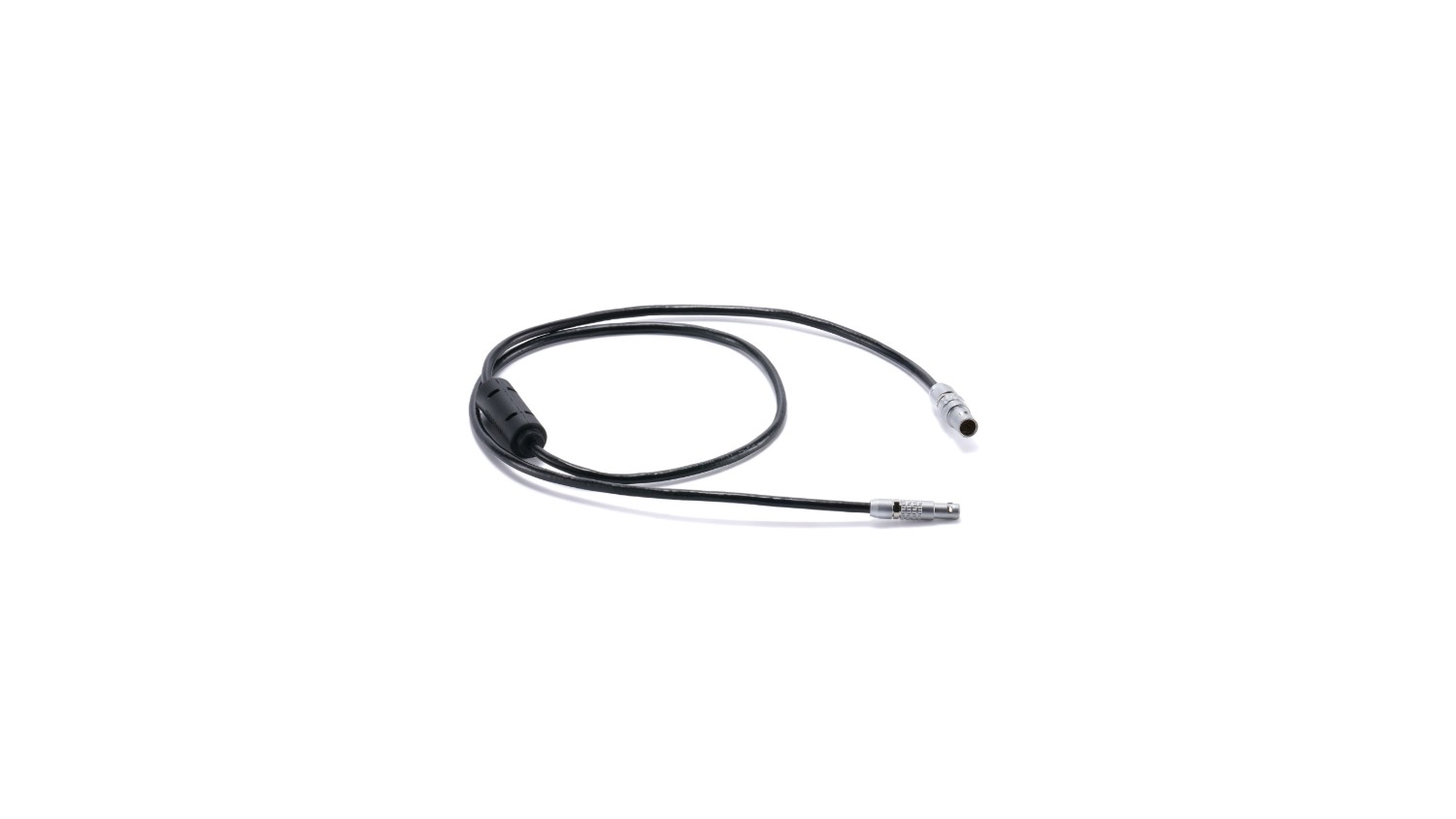

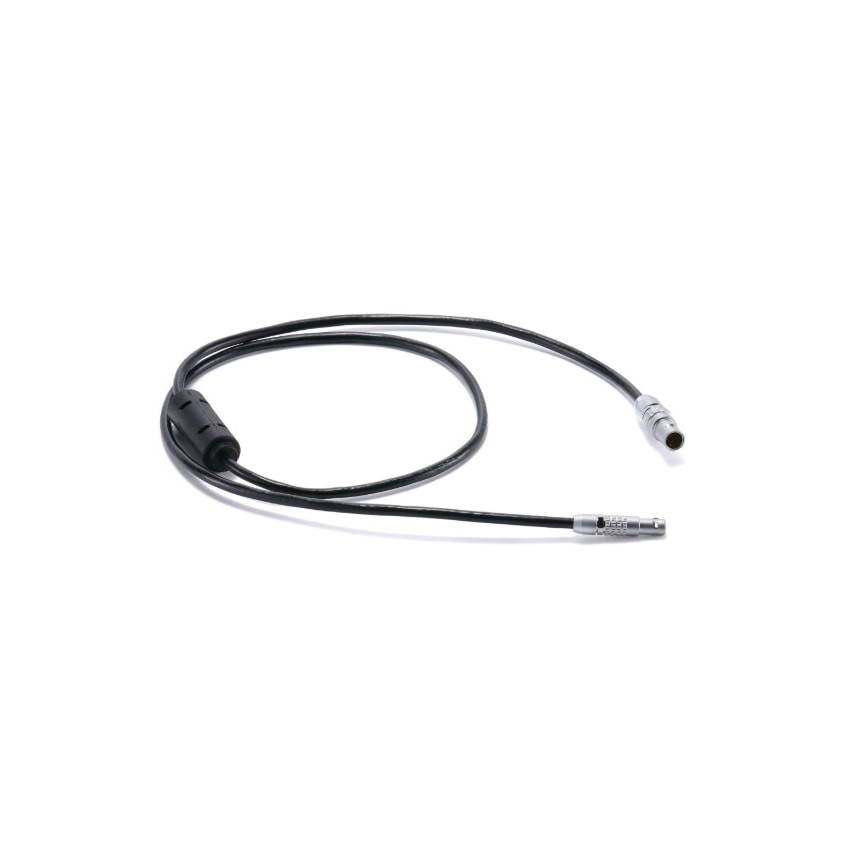

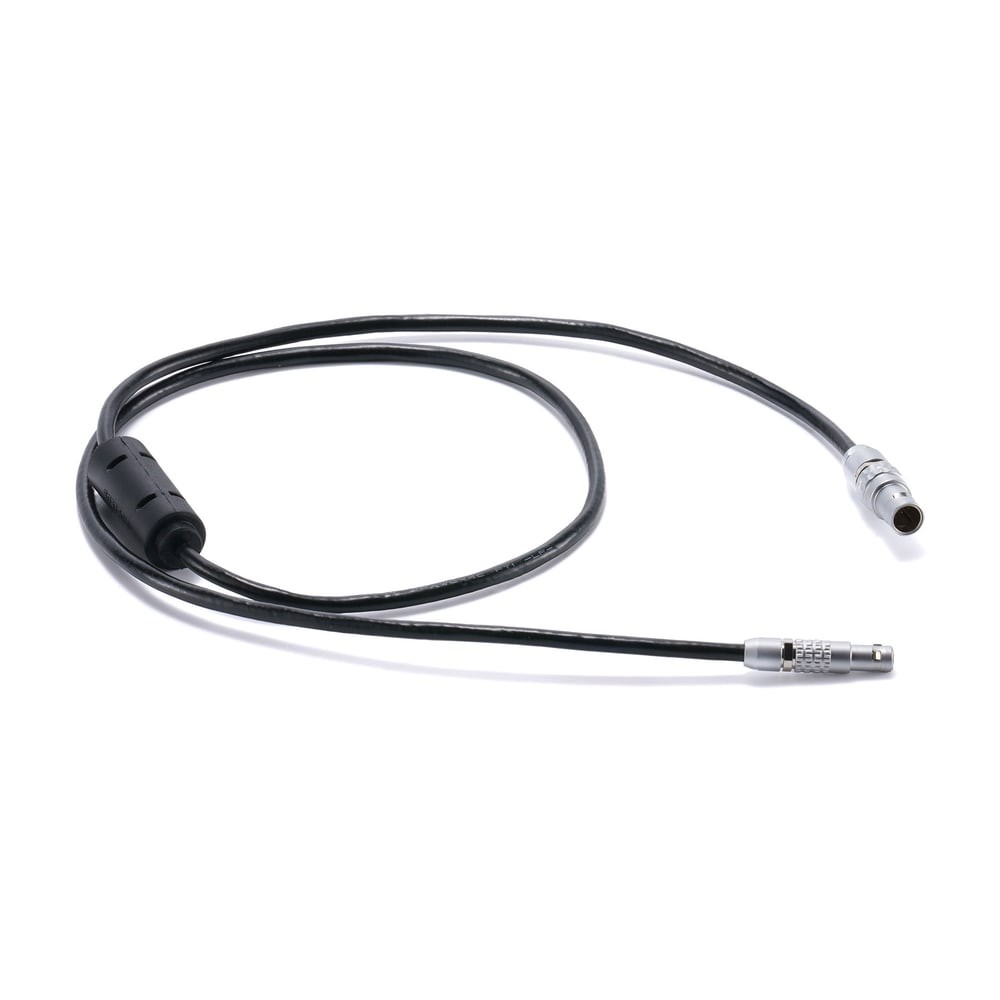

Zástrčka 7pin (0B) sa zapojí do voľného portu motora Nucleus-M II, zástrčka 4pin (00B) na druhom konci do portu CTRL kamery RED. Kamera po kábli komunikuje protokolom RCP2 (RED Control Protocol 2), takže na displeji FIZ ručnej jednotky Nucleus-M II sú vidieť aktuálne hodnoty a menia sa priamo z nej. Kábel je rovný, 50 cm dlhý, s feritovým jadrom pri konektore motora; dosiahne od motora na tyčiach 15 mm k portu na boku tela kamery.

Čo sa dá z FIZ ručnej jednotky ovládať

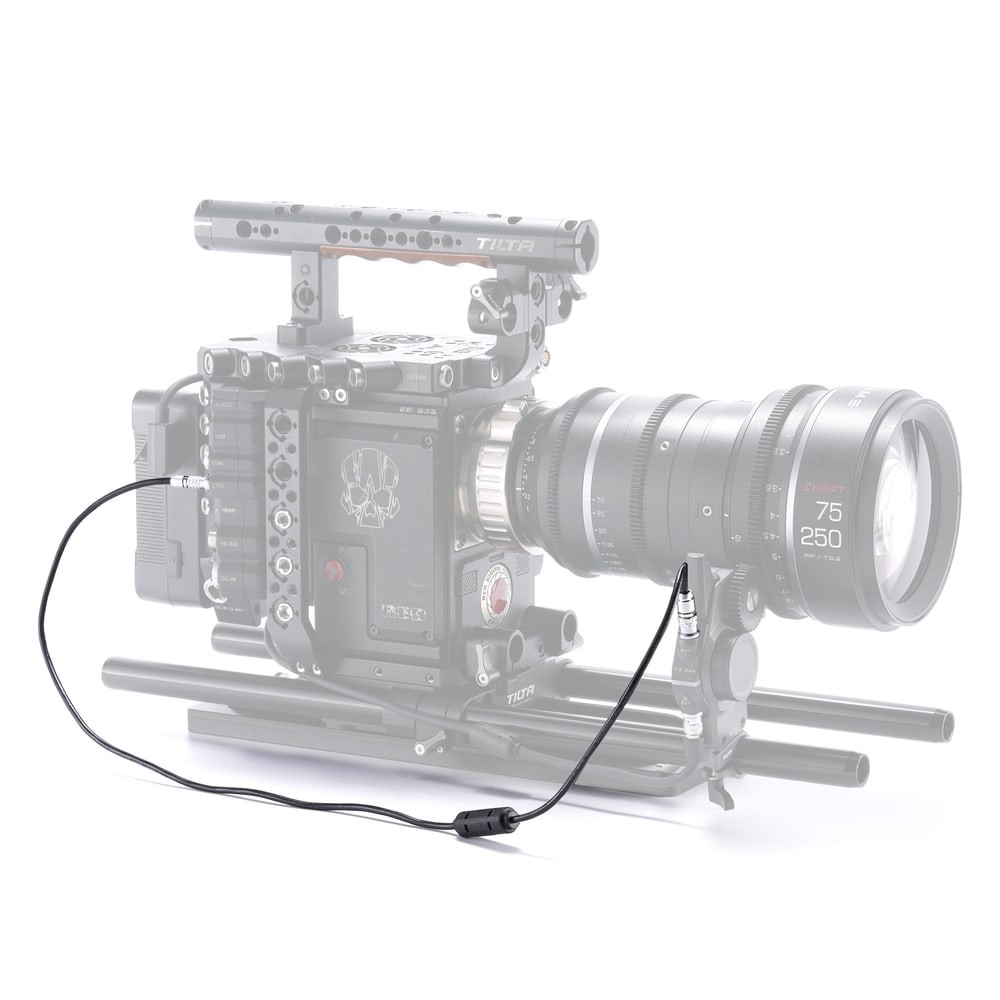

Pri RED KOMODO, KOMODO-X, V-RAPTOR X a V-RAPTOR XL kábel prenáša spúšťanie a zastavenie záznamu (run/stop), ISO, čas uzávierky, teplotu chromatickosti a snímkovú frekvenciu. Rozlíšenie, clona a prepínanie AF/MF sa pri kamerách RED z FIZ ručnej jednotky nemenia. Pred prvým použitím treba aktualizovať firmvér FIZ ručnej jednotky aj motora. Kto potrebuje len run/stop, vystačí s káblom run/stop; pre 9pin port EXT je určený súrodenec TCB-7P-9P-50. Na snímke je kábel na RED V-RAPTOR s motorom Nucleus-M II na tyčiach.

Káble Tilta

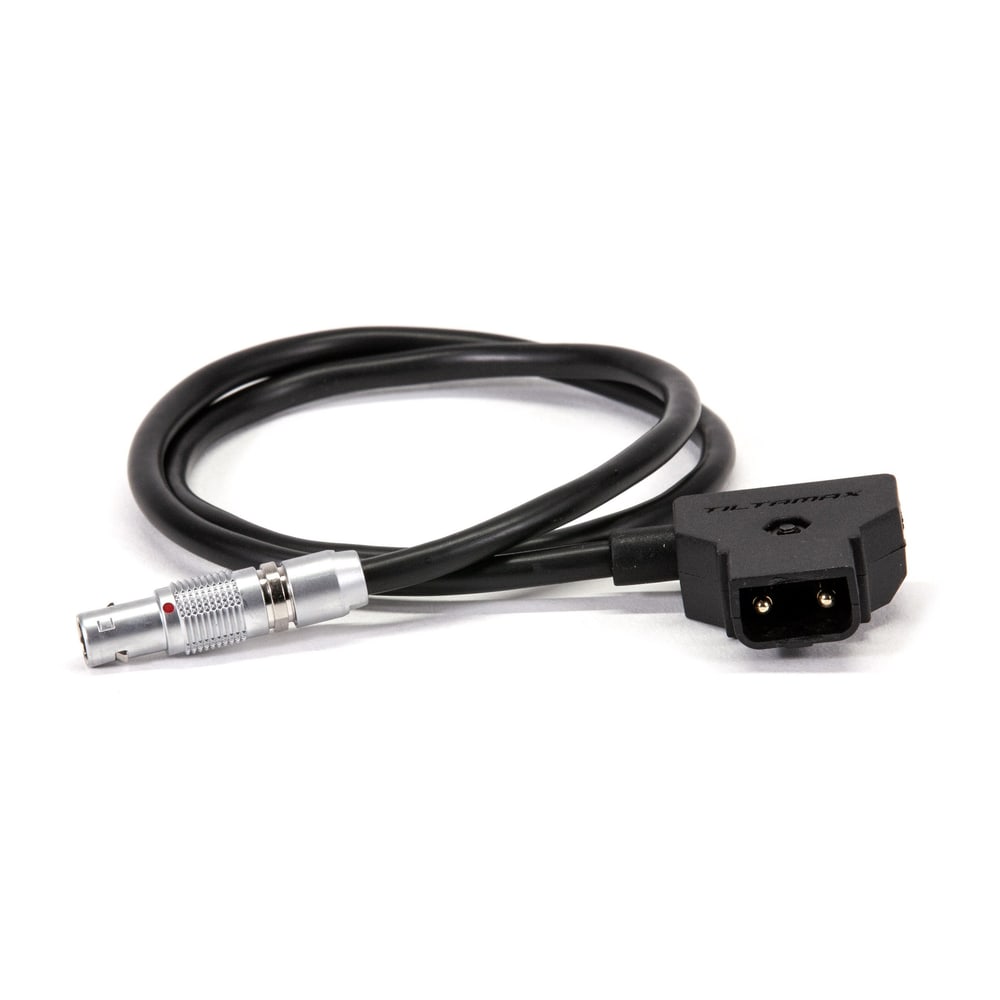

Rad káblov Tilta TCB prepája kameru, batériu a príslušenstvo na rigu: napájanie z V-Mount či Gold Mount dosky cez P-Tap, 2pin Lemo, 3pin Fischer alebo DC súosý konektor, USB-C PD pre monitory a rukoväti, riadiace káble 7pin pre systém Nucleus a HDMI či BNC pre obraz. Dĺžky sú volené podľa rigu — krátke na telo klietky, dlhšie k ramenám a batériám; tento kábel je jedným z nich.
