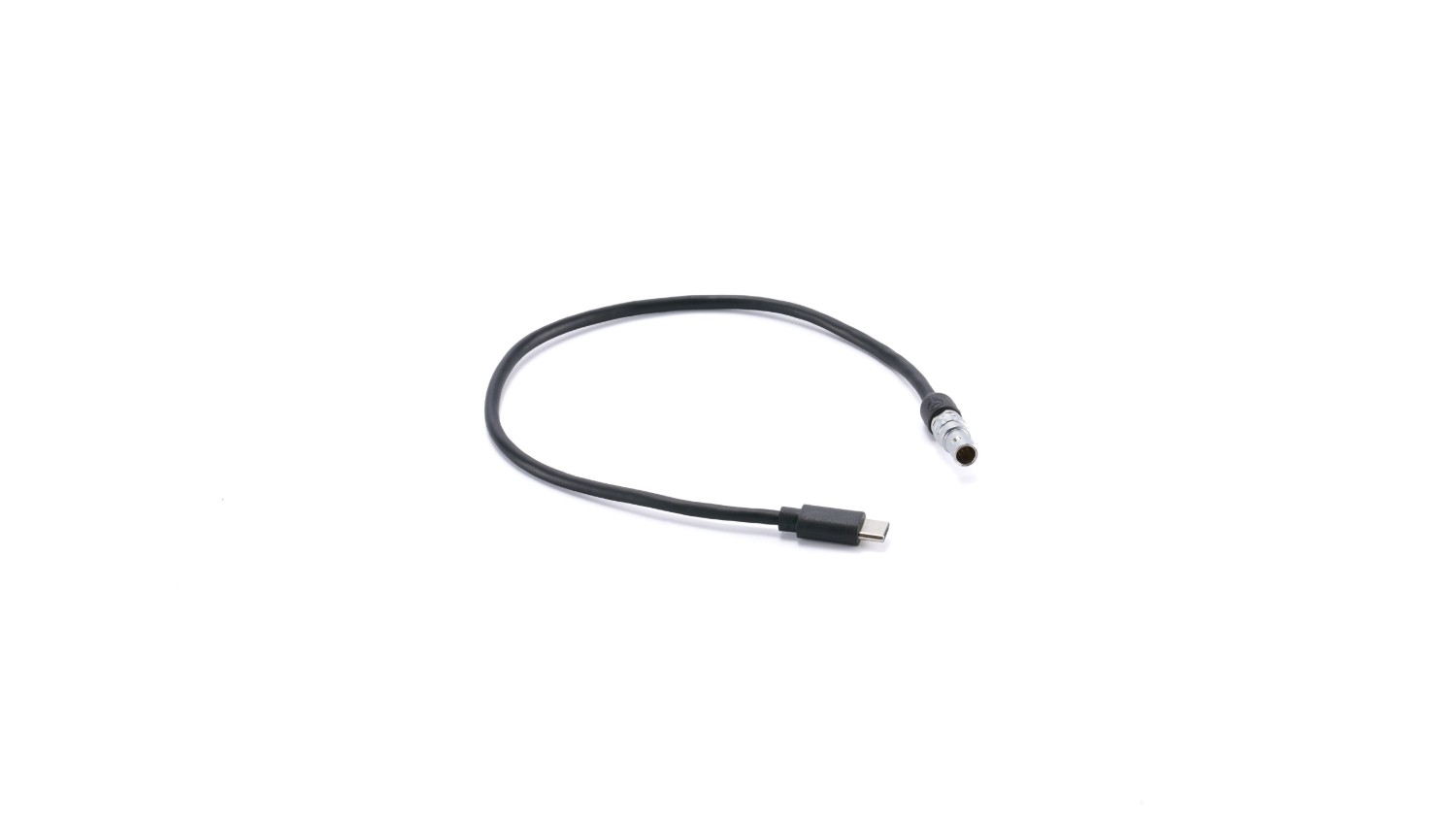

Tilta Nucleus-M II 7-Pin to USB-C Power Cable (36cm)

Tilta TCB-7P-USBC-36 je napájací kábel zo 7pin portu motora Nucleus-M II do zástrčky USB-C. Prepúšťa napätie, ktoré dostáva motor Nucleus-M II, a napája z neho motor Nucleus Nano II — dva motory na jednom rigu potom idú z jednej batérie. Tým istým káblom sa motor Nucleus-M II pripája k portu Motor adaptéra Nucleus Auto Focus. Dĺžka 36 cm. Kábel nesie napätie motora, takže sa nesmie zapojiť do kamery, monitora ani iného zariadenia USB-C.

Tilta TCB-7P-USBC-36 reťazí napájanie: motor Nucleus-M II je napájaný z P-Tap alebo 7pin kábla a má voľný druhý port 7pin — tento kábel z neho vyvedie napätie na USB-C, kde ho odoberá motor Nucleus Nano II. Na rigu je tak o jednu batériu a jeden kábel k doske menej.

7pin z motora Nucleus-M II, USB-C do motora Nano II

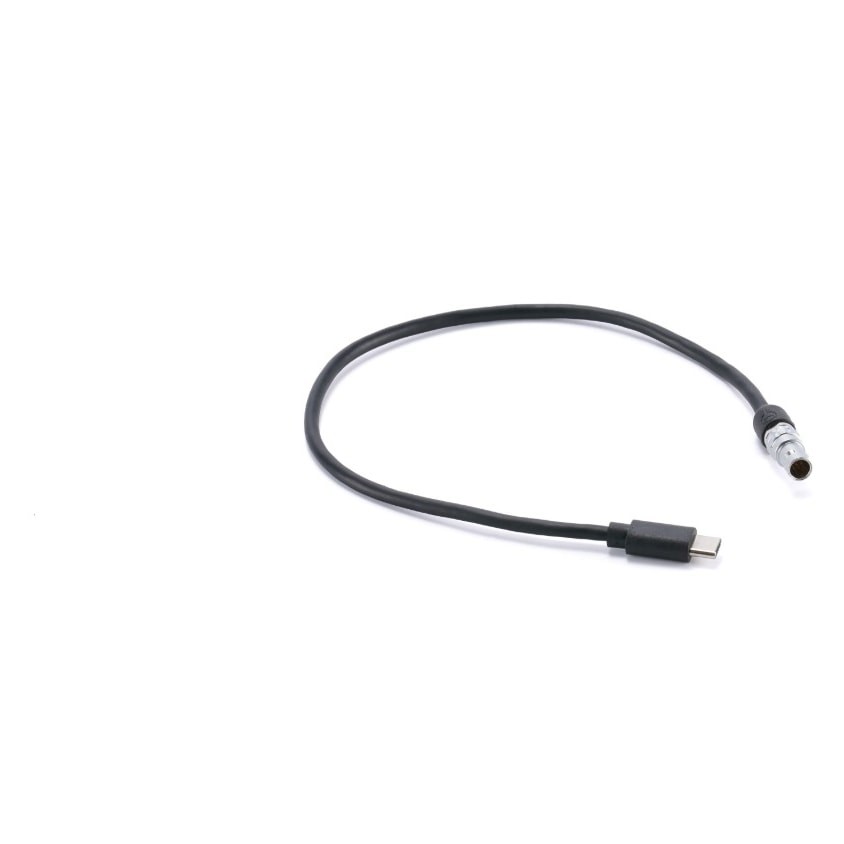

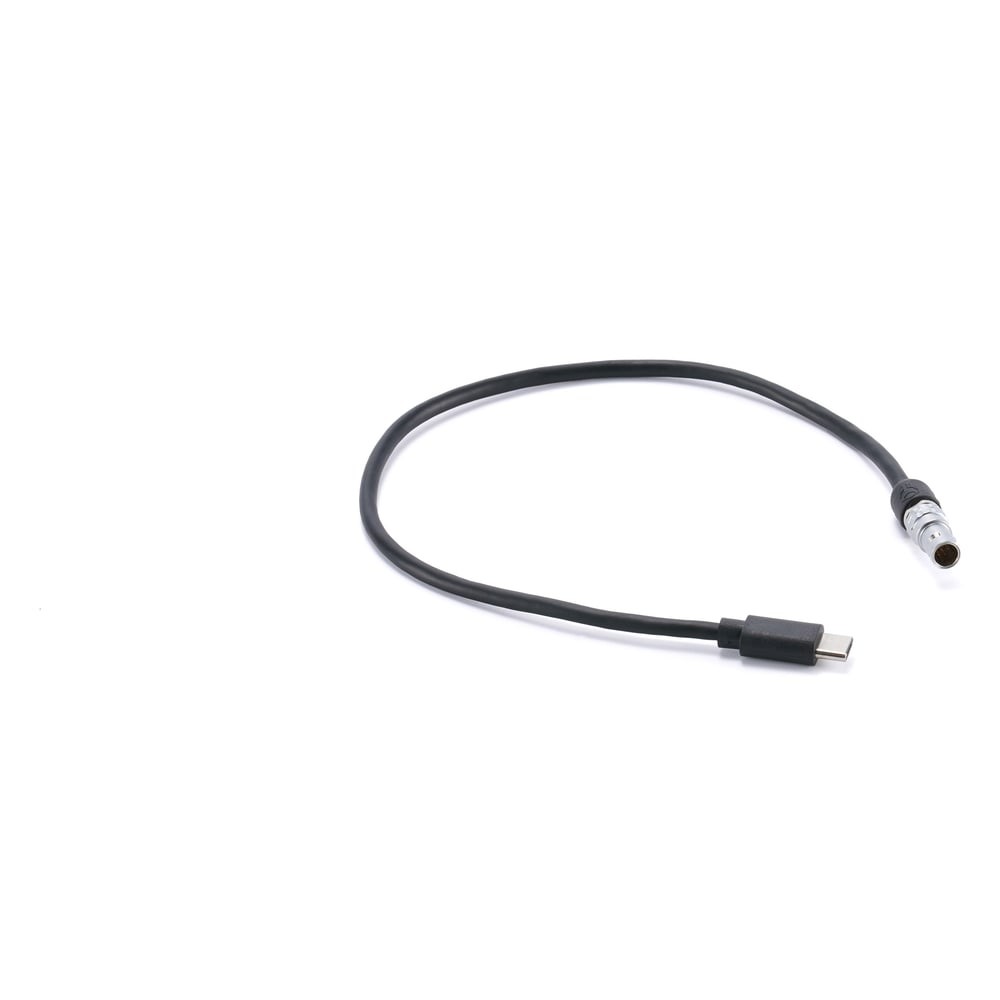

Zástrčka 7pin (0B) sa zapojí do voľného portu motora Nucleus-M II, zástrčka USB-C na druhom konci do napájacieho portu USB-C motora Nucleus Nano II. Motor Nano II tak beží z tej istej batérie ako motor Nucleus-M II a nepotrebuje vlastný zdroj ani kábel k batériovej doske. Kábel je rovný, tenký, 36 cm dlhý — dosť na dva motory vedľa seba na tyčiach 15 mm pred kamerou, bez slučiek okolo objektívu.

Nesie napätie motora — len pre motor Nano II a adaptér Auto Focus

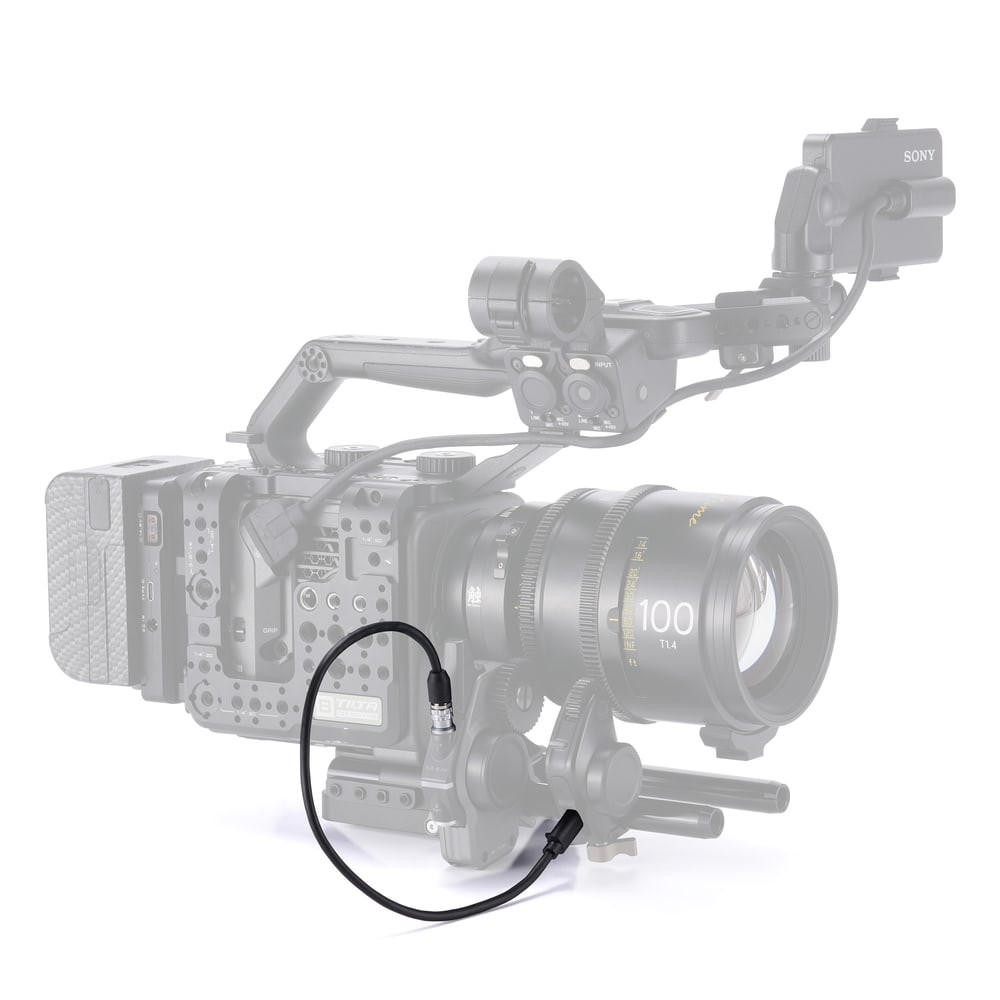

Kábel nemení napätie: na USB-C ide to isté, čo dostáva motor Nucleus-M II, teda podľa zdroja až 24 V. Bežné zariadenie USB-C — kamera, monitor, telefón — by to zničilo, preto sa kábel zapája len do motora Nucleus Nano II. Druhé určené použitie je adaptér Nucleus Auto Focus (E na PL): kábel je súčasťou jeho Adapter Kitu a spája port Motor adaptéra so 7pin portom motora Nucleus-M II. Ovládanie kamery cez USB-C zabezpečuje iný kábel, TCB-7P-USBC-50. Na snímke je kábel pri motore na Sony FX6 v klietke.
