Tilta P-Tap to USB-C Power Cable (50cm)

Tilta TCB-PTAP-USBC-50 je napájací kábel z výstupu P-Tap (D-Tap) batériovej dosky do zástrčky USB-C, určený výhradne pre motor Nucleus Nano II. Privádza do motora 14,8 V namiesto napätia bežného zdroja USB-C, a motor tak má vyšší krútiaci moment na tuhých vintage objektívoch a zoomoch. Dĺžka 50 cm, hmotnosť 60 g. Pre ručné koliesko Nano II a iné zariadenia USB-C sa nesmie použiť.

Tilta TCB-PTAP-USBC-50 napája motor Nucleus Nano II priamo z V-Mount alebo Gold Mount batérie. Motor na USB-C dostáva z bežného zdroja nižšie napätie; z výstupu P-Tap dostane 14,8 V a na tuhom ostriacom krúžku alebo dlhom zoome má citeľne väčšiu silu.

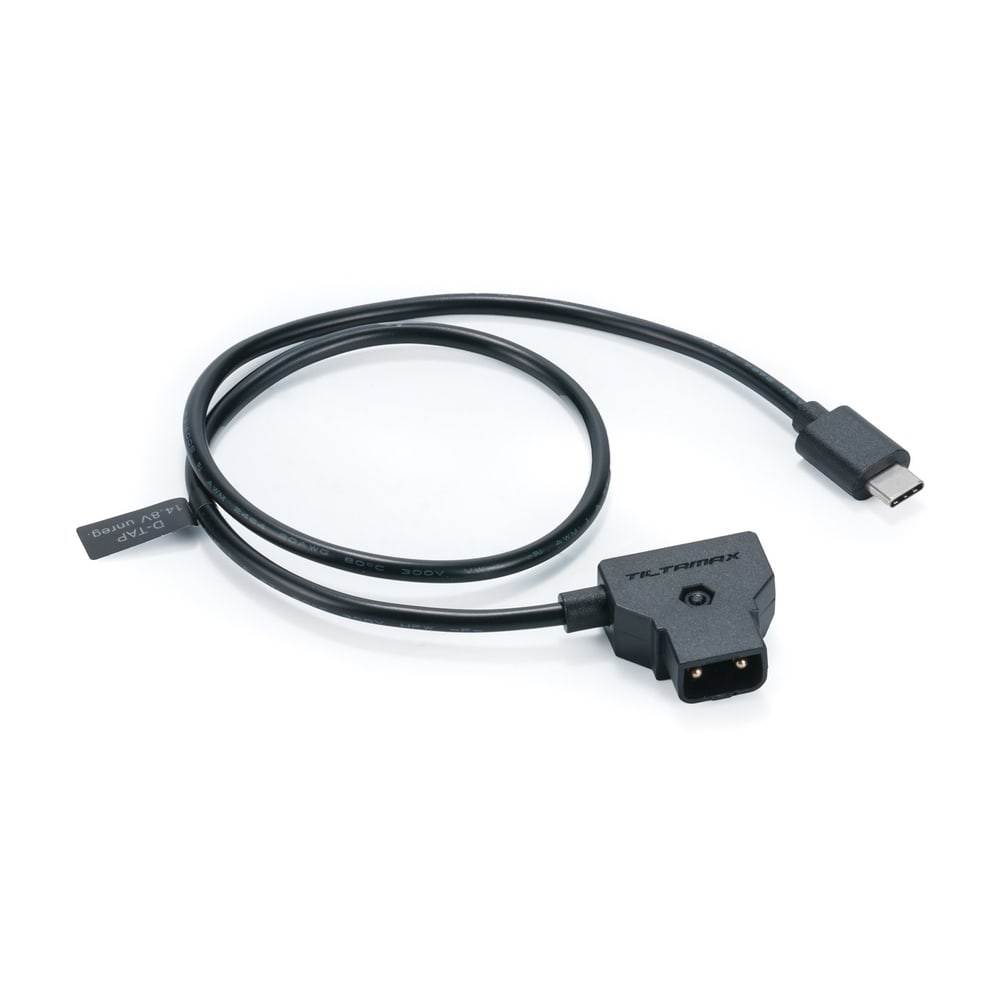

P-Tap na doske, USB-C v motore

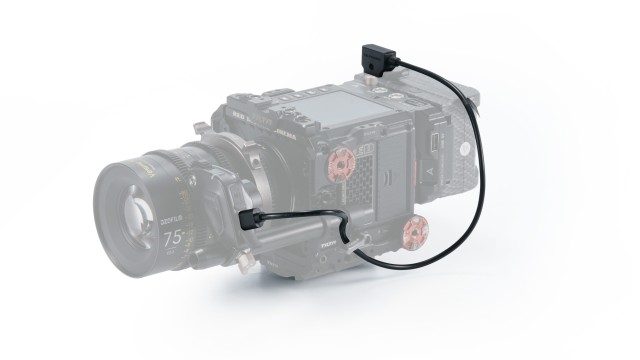

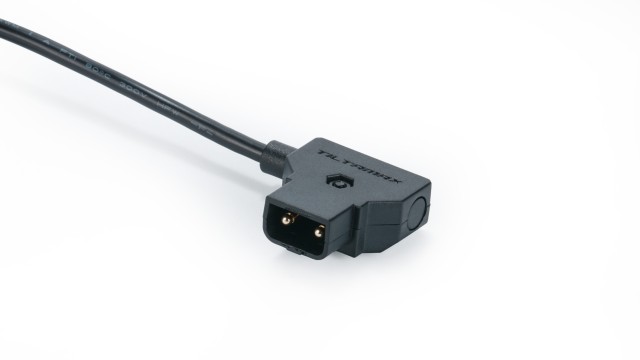

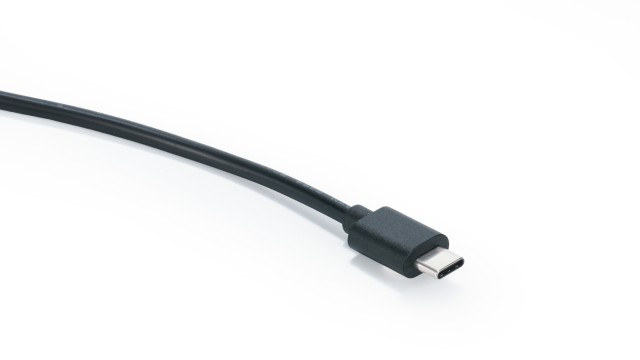

Zástrčka P-Tap (D-Tap) sa zapojí do výstupu batériovej dosky alebo batériovej baseplate Tilta na klietke — všetky dosky V-Mount aj Gold Mount tento výstup majú. Druhý koniec je zástrčka USB-C, ktorá sadne do napájacieho portu motora Nucleus Nano II. Kábel je rovný, s medenými vodičmi a plášťom v čiernej, dlhý 50 cm, takže dosiahne od dosky vzadu na klietke k motoru na tyčiach 15 mm pred kamerou.

14,8 V pre väčší krútiaci moment — len pre motor Nano II

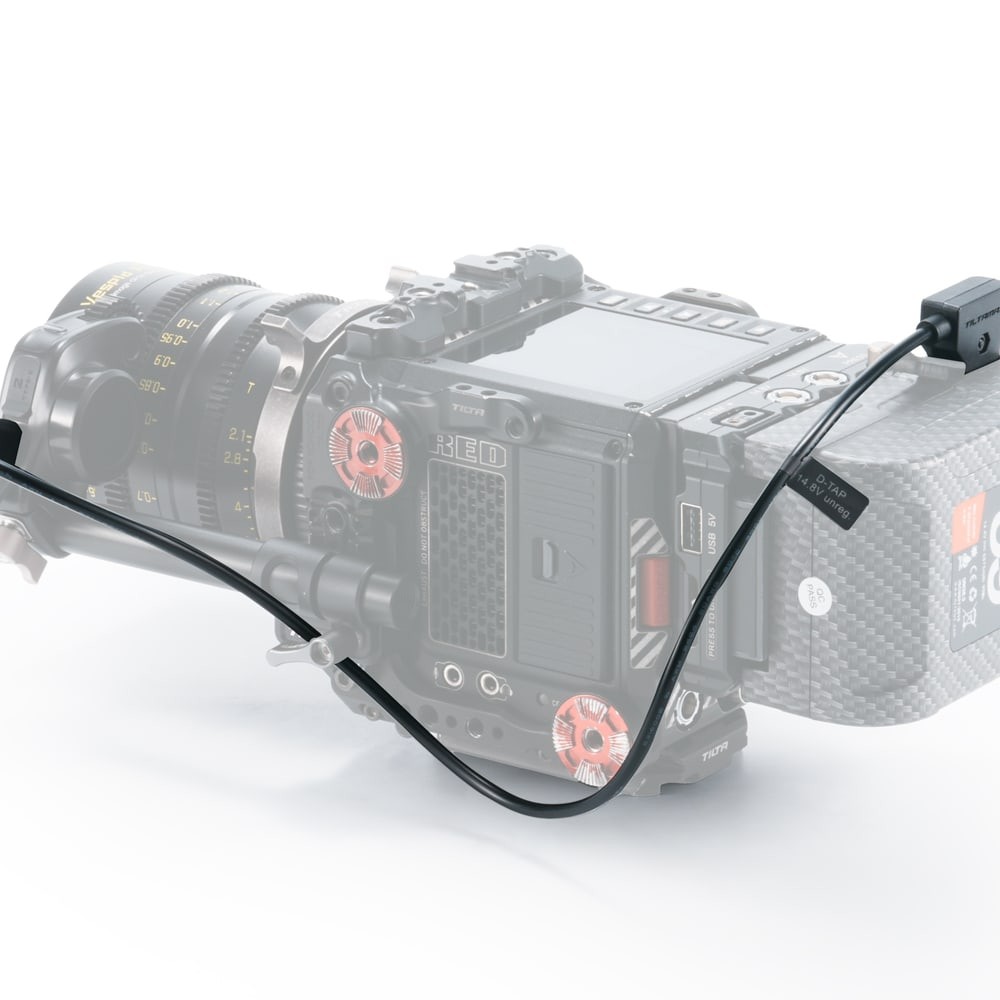

Kábel privádza do motora napätie P-Tap 14,8 V, teda viac než bežný zdroj USB-C. Motor Nucleus Nano II má s ním vyšší krútiaci moment, čo je znať na tuhých vintage objektívoch a na dlhých zoomoch, kde slabšie napájanie nestačí. Práve preto je kábel určený len pre motor Nano II: ručné koliesko Nano II ani iné zariadenie USB-C sa k nemu pripojiť nesmie. Na snímke je motor Nano II na RED Komodo napájaný z dosky za kamerou.

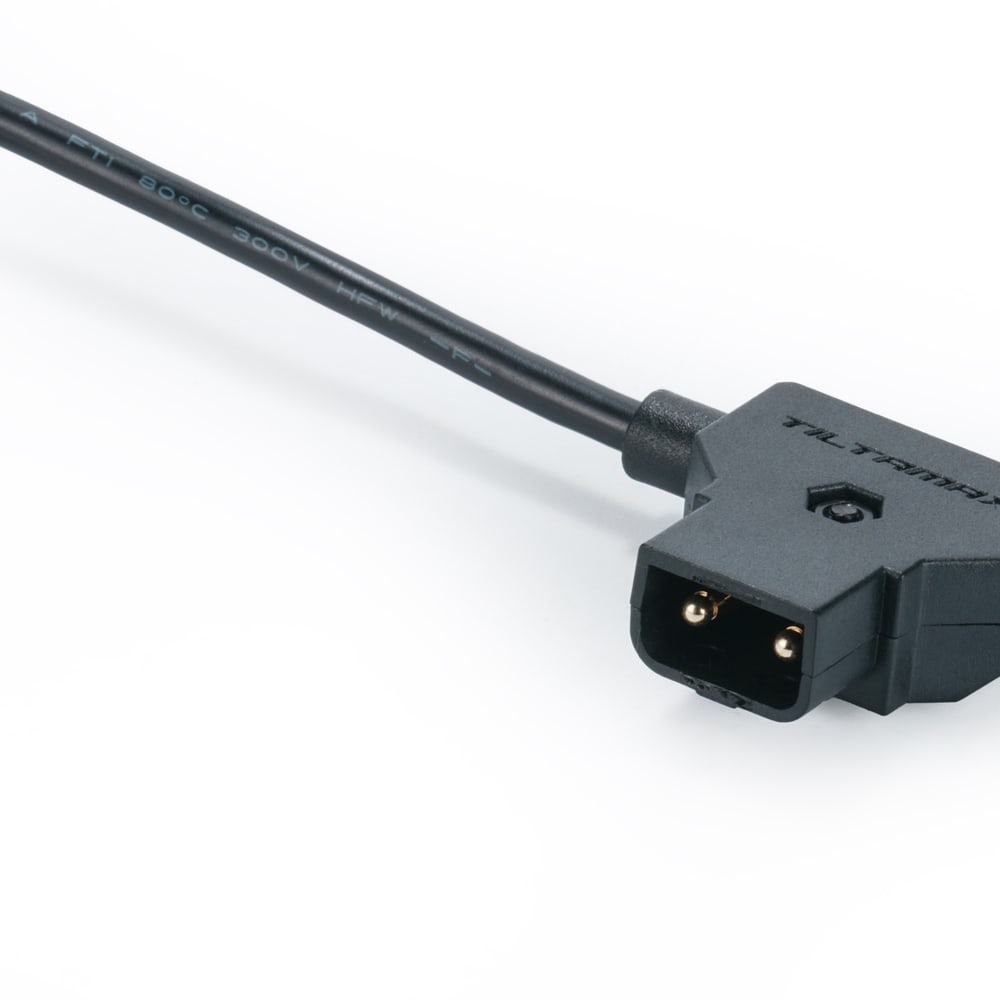

Káble Tilta

Rad káblov Tilta TCB prepája kameru, batériu a príslušenstvo na rigu: napájanie z V-Mount či Gold Mount dosky cez P-Tap, 2pin Lemo, 3pin Fischer alebo DC súosý konektor, USB-C PD pre monitory a rukoväti, riadiace káble 7pin pre systém Nucleus a HDMI či BNC pre obraz. Dĺžky sú volené podľa rigu — krátke na telo klietky, dlhšie k ramenám a batériám; tento kábel je jedným z nich.
