Tilta Nucleus-M II 7-Pin to RCP2 9-Pin Control Cable (50cm)

Tilta TCB-7P-9P-50 je riadiaci kábel systému Nucleus-M II pre kamery RED s 9pin portom EXT: zástrčka 7pin (0B) do portu motora Nucleus-M II, pravouhlá zástrčka 9pin (0B) do portu EXT kamery. Kamera prijíma povely protokolom RCP2, takže z FIZ ručnej jednotky Nucleus-M II sa dá bezdrôtovo spúšťať záznam a meniť ISO, čas uzávierky alebo vyváženie bielej. Dĺžka 50 cm; pre RED KOMODO, KOMODO-X a V-RAPTOR.

Tilta TCB-7P-9P-50 spojí motor Nucleus-M II s 9pin portom EXT kamery RED. Motor už na rigu je a má voľný port 7pin — kábel z neho urobí ovládaciu linku ku kamere, takže ostrič vidí na FIZ ručnej jednotke stav kamery a spúšťa záznam bez toho, aby siahal na telo.

7pin z motora, 9pin do portu EXT

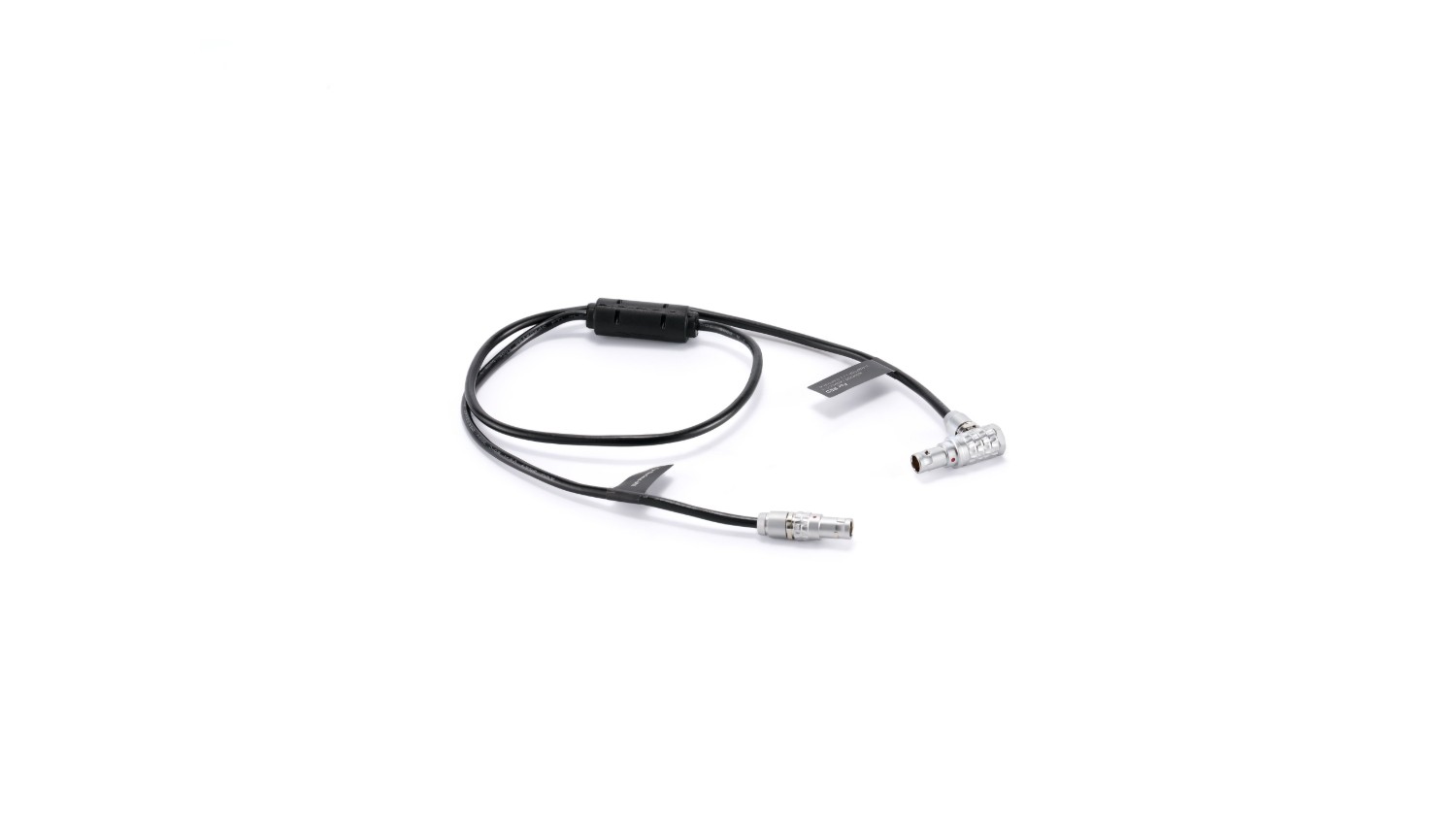

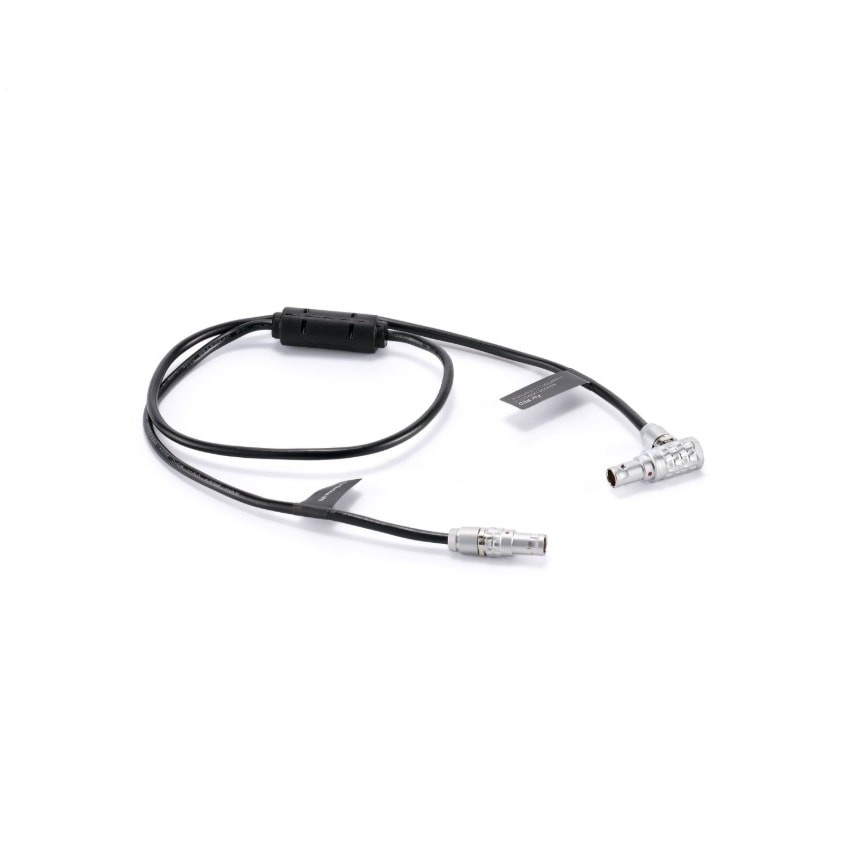

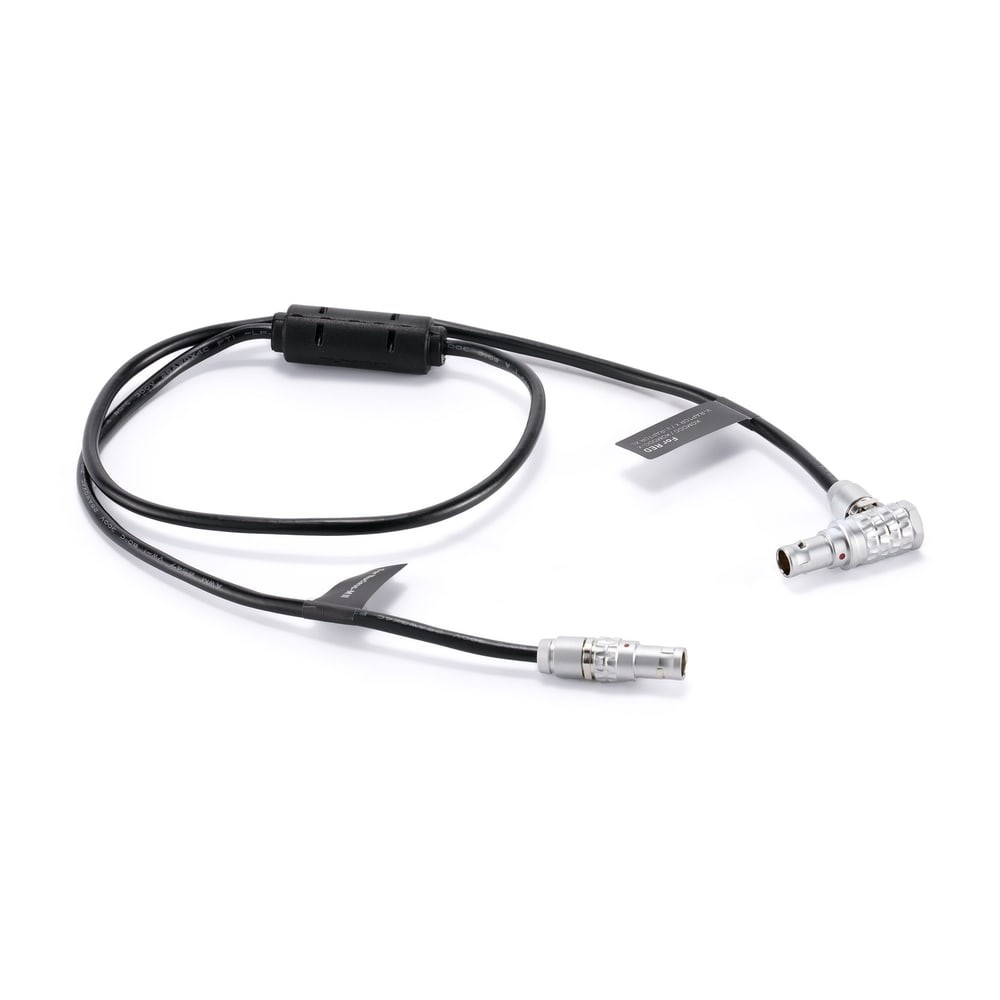

Zástrčka 7pin (0B) sa zapojí do voľného portu motora Nucleus-M II, pravouhlá zástrčka 9pin (0B) na druhom konci do portu EXT kamery RED. Pravý uhol drží kábel tesne pri tele a neprekáža bočnej rukoväti ani klietke. Kamera po kábli komunikuje protokolom RCP2 (RED Control Protocol 2), takže FIZ ručná jednotka Nucleus-M II ukazuje aktuálne hodnoty a mení ich priamo. Kábel je rovný, 50 cm dlhý, s feritovým jadrom pri konektore motora.

Čo sa dá z FIZ ručnej jednotky ovládať

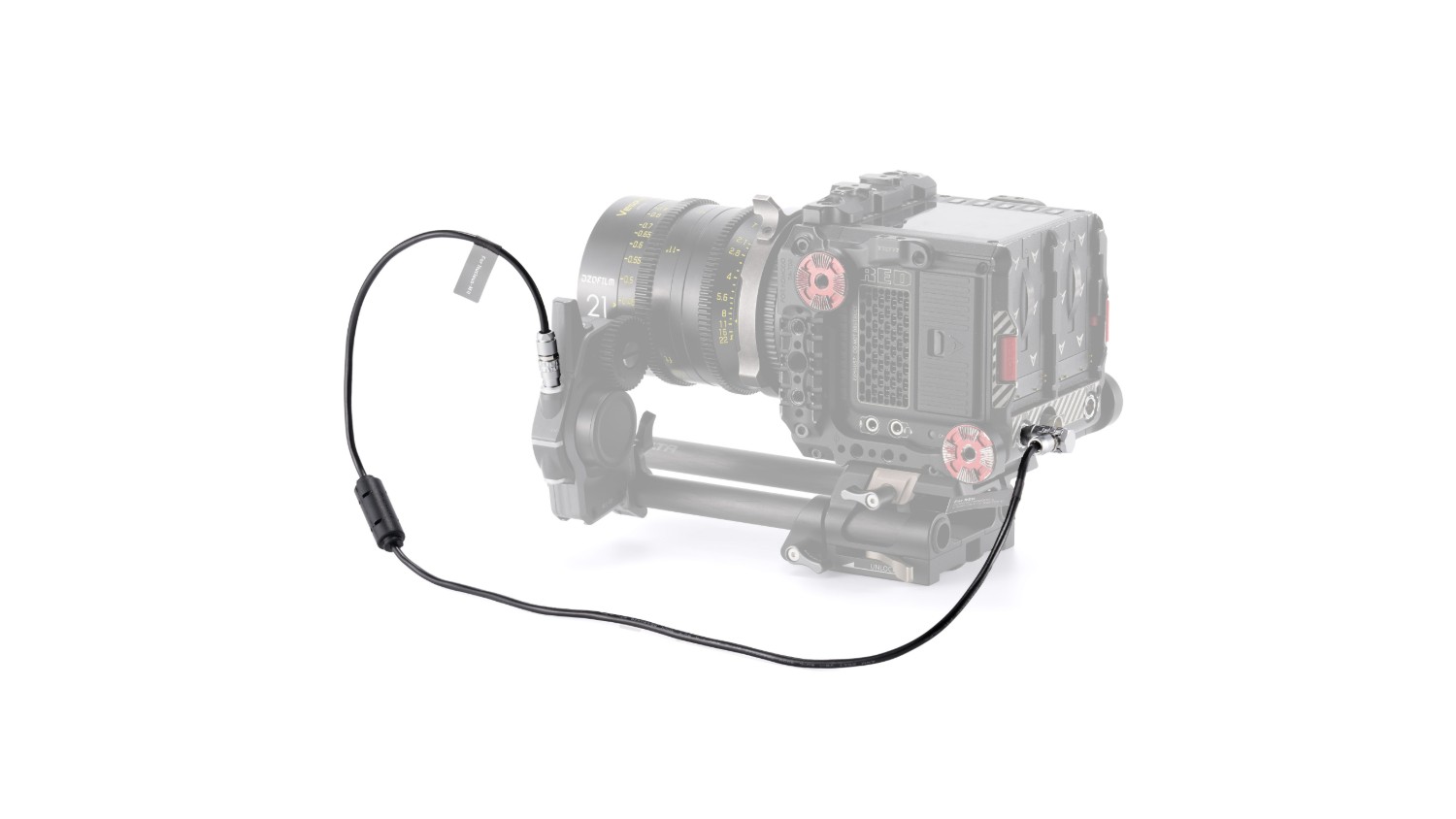

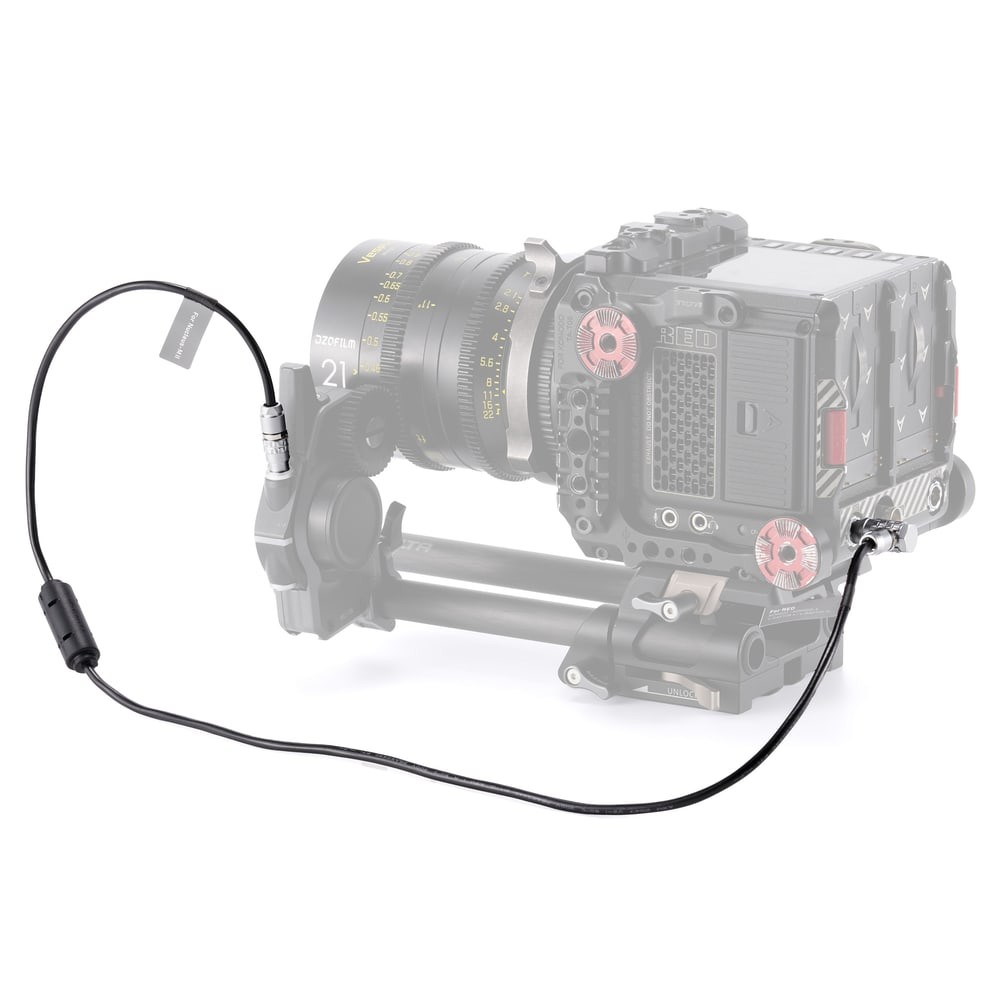

Po linke RCP2 sa dá z FIZ ručnej jednotky spúšťať a zastavovať záznam (run/stop) a meniť nastavenia kamery ako ISO, čas uzávierky alebo vyváženie bielej; presný rozsah závisí od modelu kamery a jej firmvéru. Pred prvým použitím treba aktualizovať firmvér FIZ ručnej jednotky aj motora. Kto potrebuje len run/stop, vystačí s káblom run/stop; pre kamery RED so 4pin portom CTRL je určený súrodenec TCB-7P-RCP2-50. Na snímke je kábel zapojený do kamery RED.
