Tilta napájací kábel motora 8V DC samec na 7-pinový kábel Nucleus-M

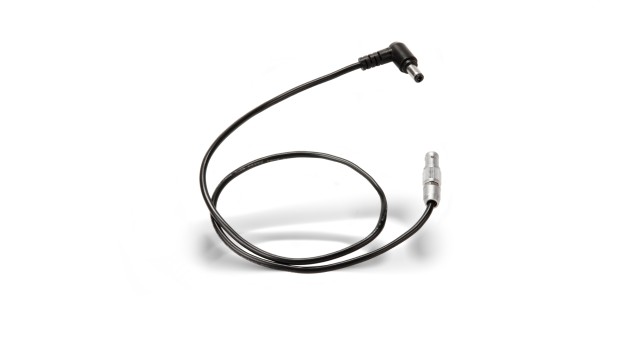

Tilta TCB-7LE-DCM21 je napájací kábel DC 5,5/2,1 mm (8 V) → 7pin Lemo pre motory Nucleus-M. Zapojí sa do 8V výstupu DC 5,5/2,1 mm na rigu a do 7pin napájacieho konektora motora; ďalšie motory sa potom napájajú reťazovo káblami Nucleus-M 7pin → 7pin. Zástrčka DC je pravouhlá, farba čierna.

Tilta TCB-7LE-DCM21 je alternatíva k napájaniu motorov Nucleus-M z P-Tap: tam, kde rig ponúka 8V DC výstup so súosou zásuvkou 5,5/2,1 mm, stačí tento kábel a motory bežia bez vlastného zdroja. Jeden kábel do prvého motora, zvyšok sa prepojí 7pin káblami.

DC 5,5/2,1 mm (8 V) → 7pin motor Nucleus-M

Pravouhlá zástrčka DC 5,5/2,1 mm sa zasunie do 8V výstupu DC zdroja na rigu — do batériovej dosky alebo napájacieho modulu s týmto výstupom. Druhý koniec je 7pin Lemo zástrčka do napájacieho konektora motora Nucleus-M; zaistí sa v ňom a ťahom za kábel sa nevytiahne. Kábel napätie nemení; 8 V z tohto výstupu leží vnútri rozsahu 7,2–24 V, s ktorým motory Nucleus-M pracujú. Keď je na rigu len P-Tap, použije sa namiesto neho kábel Nucleus-M P-Tap → 7pin.

Reťazenie motorov

Napája sa len prvý motor: z jeho druhého 7pin konektora vedie kábel Nucleus-M 7pin → 7pin k ďalšiemu motoru a ten rovnako ďalej. Tri motory tak visia na jednom zdroji a na rigu je jediný prívod z batérie.

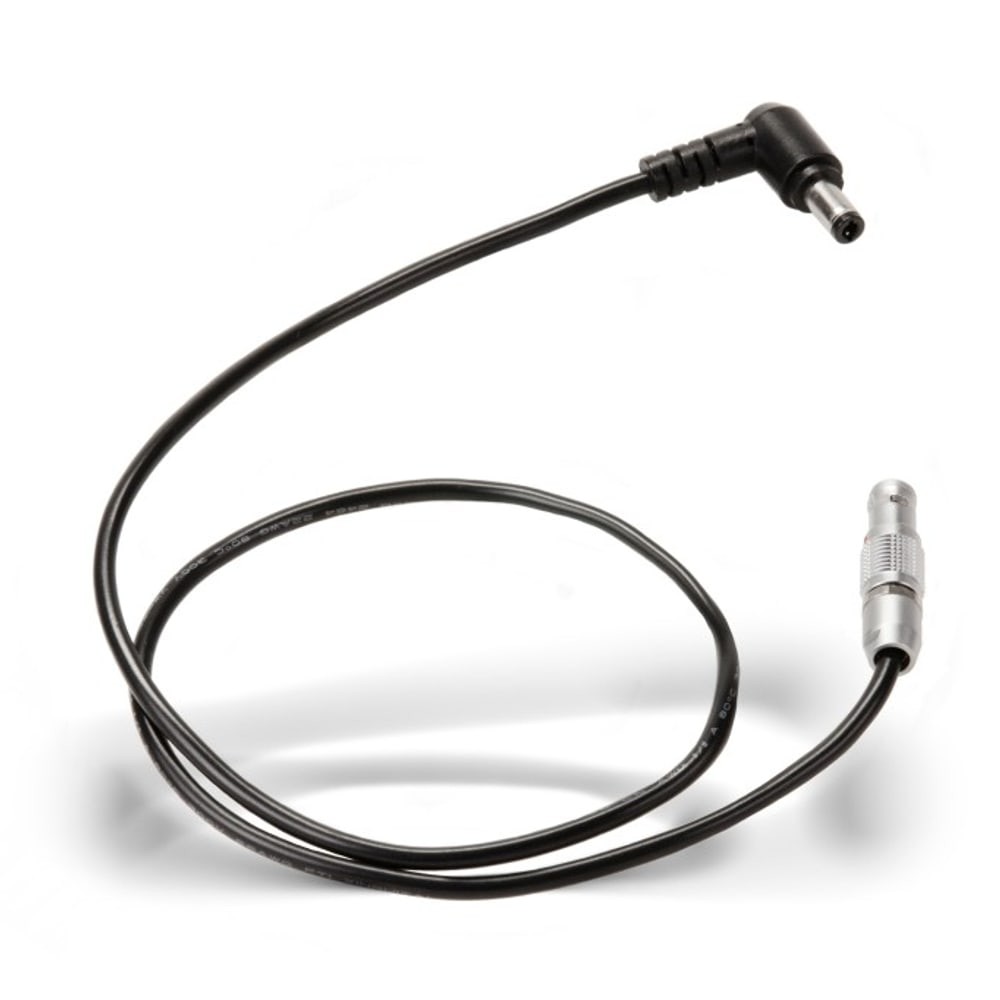

Pravouhlá zástrčka DC drží kábel pozdĺž zdroja a netrčí do priestoru, rovný 7pin konektor sedí v motore bez ohybu kábla hneď za konektorom.

Káble Tilta

Rad káblov Tilta TCB prepája kameru, batériu a príslušenstvo na rigu: napájanie z V-Mount či Gold Mount dosky cez P-Tap, 2pin Lemo, 3pin Fischer alebo DC súosý konektor, USB-C PD pre monitory a rukoväti, riadiace káble 7pin pre systém Nucleus a HDMI či BNC pre obraz. Dĺžky sú volené podľa rigu — krátke na telo klietky, dlhšie k ramenám a batériám; tento kábel je jedným z nich.
