Tilta Pripojovací kábel Nucleus-M 7-pinový motor-motor

Prepojovací kábel Tilta 7pin–7pin (55 cm) reťazí dva motory bezdrôtového ostrenia Nucleus-M: z voľného 7pin portu prvého motora vedie napájanie aj komunikáciu do druhého. Prvý motor v reťazi musí napájať kábel P-Tap – 7pin alebo 3pin – 7pin, ďalšie motory už stačí prepojiť týmto káblom. Vyrába sa v dvoch dĺžkach, 18 a 55 cm; toto je vyhotovenie 55 cm.

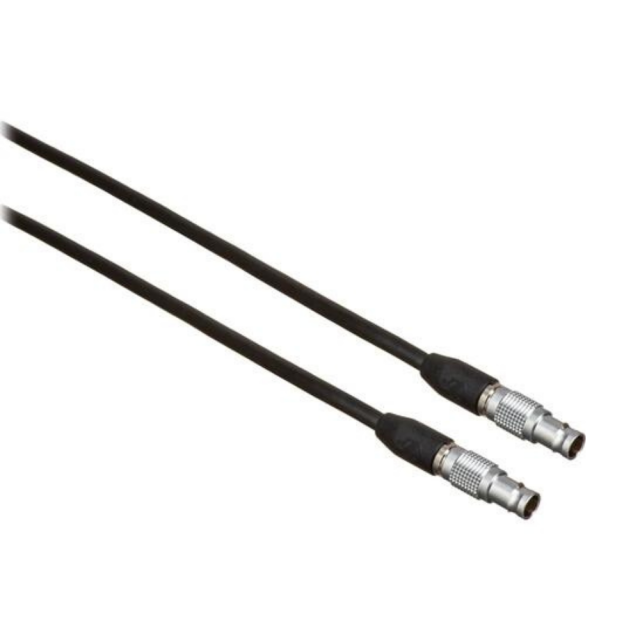

Prepojovací kábel 7pin–7pin je článok, ktorým systém Nucleus-M rastie: každý ďalší motor ostrenia, clony alebo zoomu sa pripojí k predchádzajúcemu práve týmto káblom a nepotrebuje vlastný zdroj. Vyhotovenie 55 cm má dva rovné 7pin konektory (samec) a čierny gumový plášť.

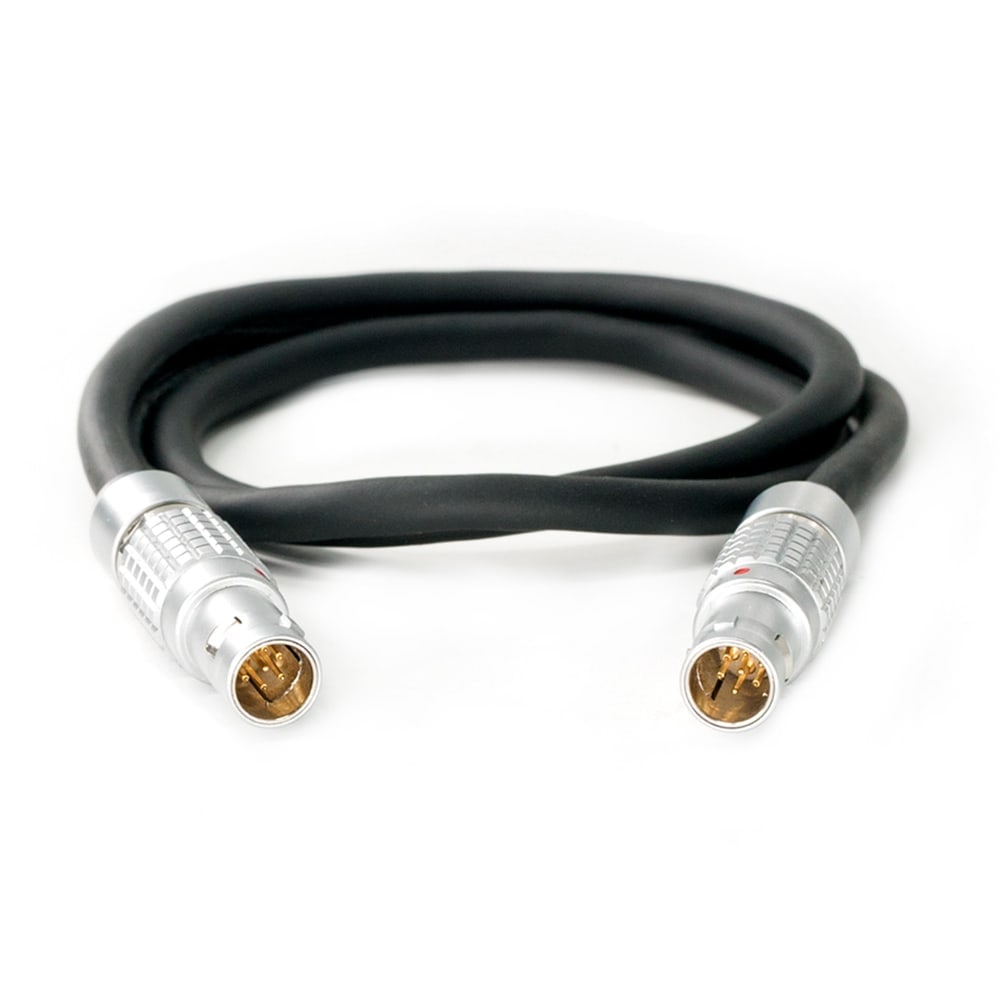

Napájanie a dáta z motora na motor

Kábel vedie oboma smermi napájanie aj komunikáciu, takže druhý motor v reťazi dostane prúd aj povely z FIZ ručnej jednotky alebo rukovätí bez toho, aby k nemu viedol ďalší prívod. Zapája sa do voľného 7pin portu prvého motora a do ľubovoľného portu druhého; tretí motor sa pripojí rovnako. Reťaz začína vždy napájacím káblom P-Tap – 7pin alebo 3pin – 7pin — tento prepojovací kábel prúd len odovzdáva ďalej. Kábel sa vyrába v dvoch dĺžkach: 18 cm pre motory tesne pri sebe a 55 cm pre väčší rozstup na tyčiach — toto je vyhotovenie 55 cm.

Vyhotovenie

Oba konektory sú rovné 7pin samce, vodič má medené žily v gumovom plášti a hliníkové puzdrá konektorov; kábel je celý čierny. Patrí k motorom Nucleus-M prvej generácie; Nucleus-M II má vlastné prepojovacie káble WLC-T06-7P-30 a WLC-T06-7P-50.

Systém Tilta Nucleus-M

Nucleus-M (rad WLC-T03) je bezdrôtové ovládanie objektívu: motory na 15/19mm tyčiach otáčajú ostrením, clonou a zoomom, ručná jednotka FIZ alebo rukoväti s kolieskom ich riadia na diaľku a napájanie ide po 7pinových kábloch — z P-Tap dosky alebo reťazením motora na motor. Diely radu WLC-T03 sa kombinujú: prevodové kolieska, káble, adaptéry rukovätí, mostík a kufor patria k tomu istému systému, vrátane tohto dielu.
