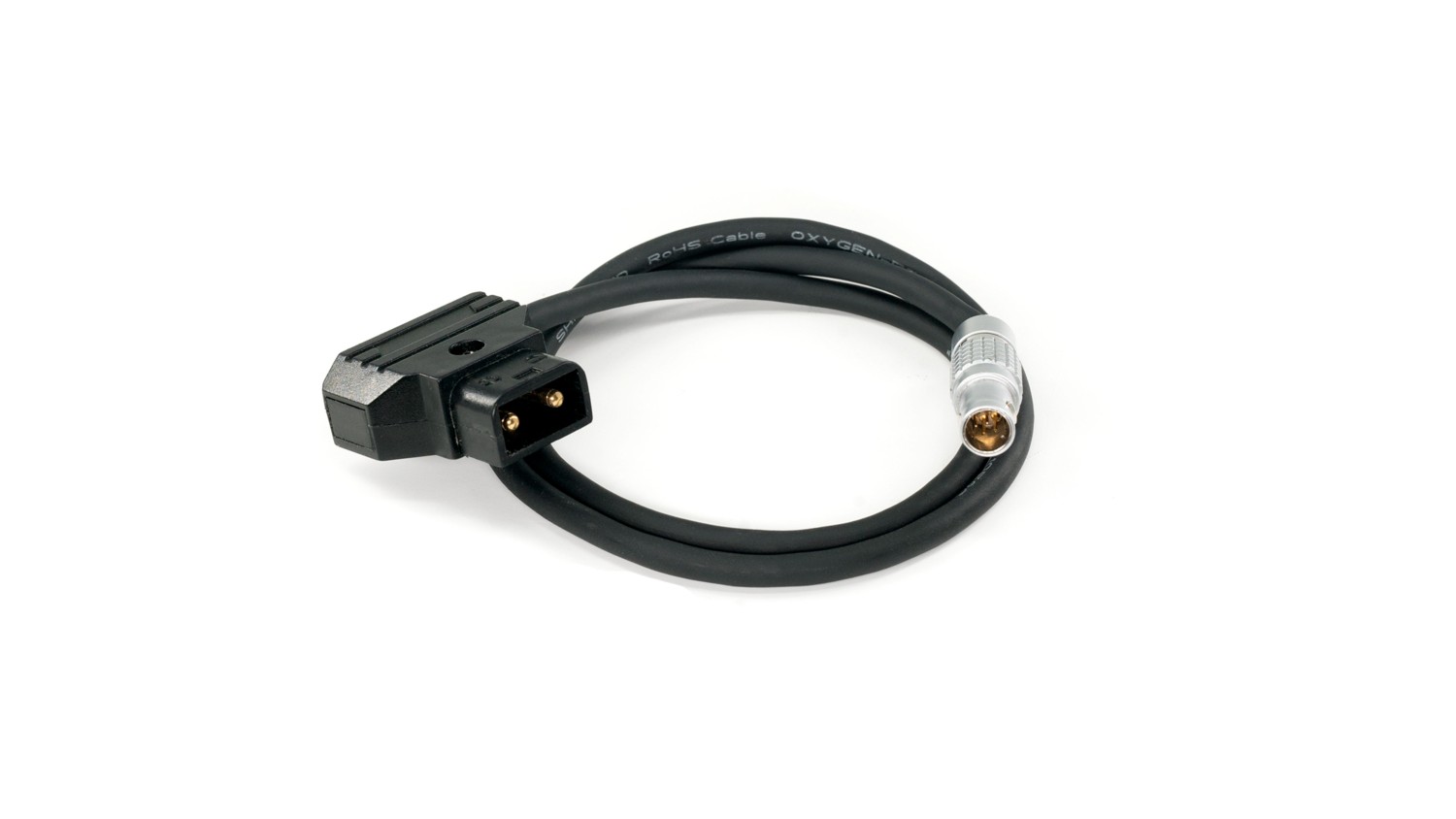

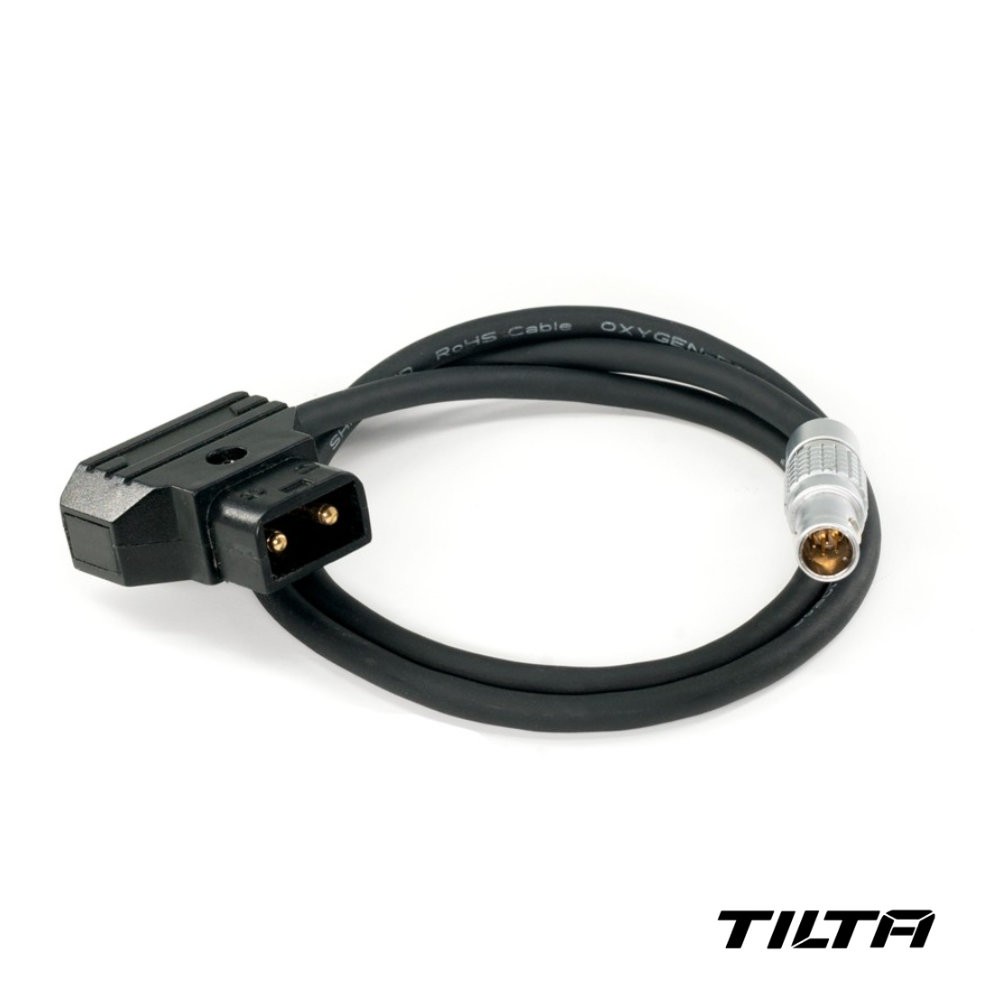

Tilta Nucleus-M P-TAP to 7-Pin Motor Power Cable

Napájací kábel Tilta P-Tap – 7pin napája motory bezdrôtového ostrenia Nucleus-M z P-Tap (D-Tap) výstupu batérie alebo batériovej dosky. Zapojí sa do jedného motora a od neho sa prúd ďalej rozvádza prepojovacími káblami 7pin–7pin na ostatné motory v reťazi. Dĺžka 76,8 cm stačí od V-Mount dosky vzadu na kamere k motoru na tyčiach pod objektívom.

Napájací kábel P-Tap – 7pin je prvý článok napájania systému Nucleus-M: jeden koniec sedí v P-Tap zásuvke batérie alebo batériovej dosky, druhý v 7pin porte motora. Bez neho motory nebežia — každá reťaz motorov potrebuje práve jeden takýto prívod.

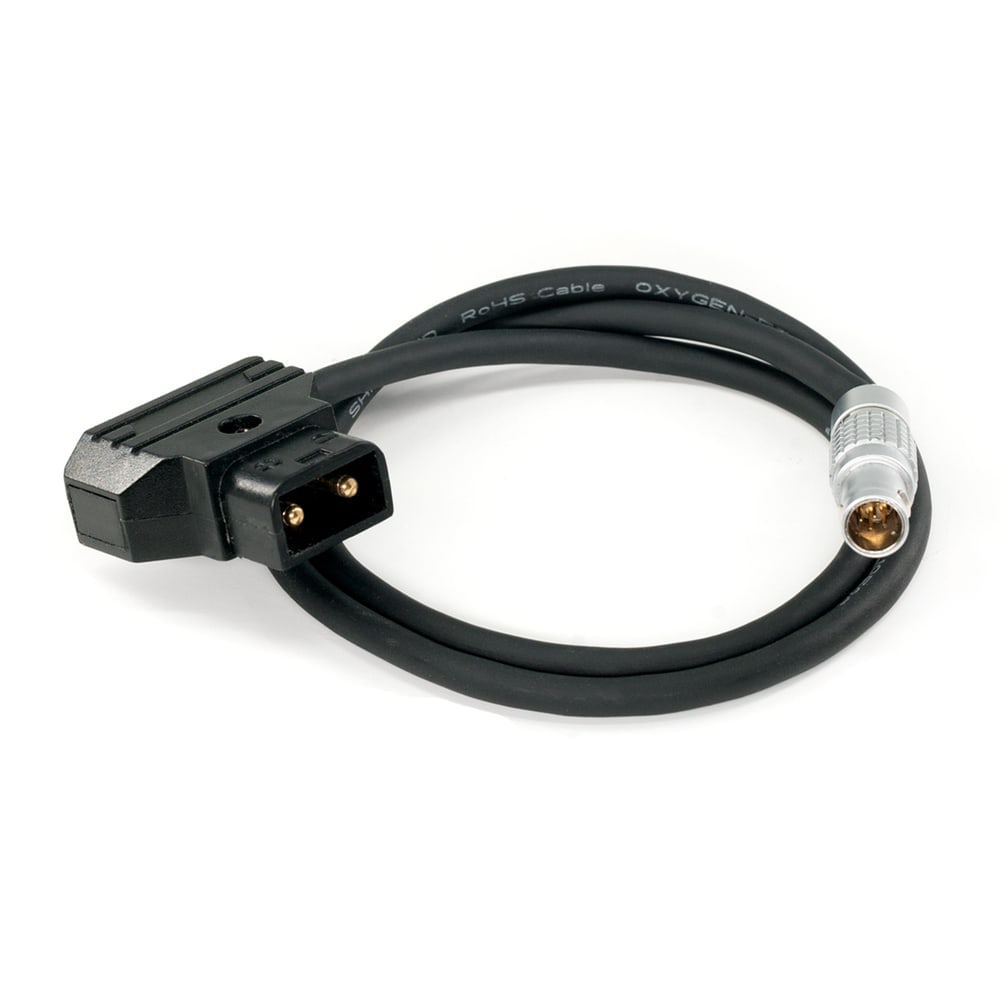

Z P-Tap zásuvky do prvého motora

Kábel sa zapojí do P-Tap výstupu, aký majú V-Mount a Gold Mount batériové dosky aj väčšina rozvodov napájania na rigu, a 7pin samec na druhom konci zapadne do portu motora Nucleus-M. Motor tak dostáva prúd priamo z kamerovej batérie a nepotrebuje vlastný zdroj. Ďalšie motory sa pripoja reťazením — prepojovací kábel 7pin–7pin vedie z voľného portu prvého motora do ďalšieho, a rovnako aj k tretiemu. Dĺžka 76,8 cm počíta s cestou od batériovej dosky za kamerou dopredu k tyčiam.

Vyhotovenie

Vodič má medené žily v gumovom plášti, konektory sú z ABS plastu a hliníkovej zliatiny; celý kábel je čierny a ladí s ostatnými dielmi Nucleus-M. Kábel patrí k systému Nucleus-M prvej generácie; pre Nucleus-M II je určený napájací kábel WLC-T06-P7P-70.

Systém Tilta Nucleus-M

Nucleus-M (rad WLC-T03) je bezdrôtové ovládanie objektívu: motory na 15/19mm tyčiach otáčajú ostrením, clonou a zoomom, ručná jednotka FIZ alebo rukoväti s kolieskom ich riadia na diaľku a napájanie ide po 7pinových kábloch — z P-Tap dosky alebo reťazením motora na motor. Diely radu WLC-T03 sa kombinujú: prevodové kolieska, káble, adaptéry rukovätí, mostík a kufor patria k tomu istému systému, vrátane tohto dielu.
