SmallRig Advanced V-Mount Battery Mount Plate with Adjustable Arm 3204B

+8
Kód tovaru: 3204B

Napájacia doska pre batérie V-mount, ktorú nasadíte na 15 mm tyče LWS. Rozvádza prúd cez USB-C (65 W), USB-A (36 W), D-Tap a tri konektory DC (8 V a 2× 12 V), takže z jednej batérie napájate kameru, monitor aj vysielač.

Viac informácií

180 € s DPH 146.34 € bez DPH
Pridať do porovnania História cien
Dostupnosť
Dostupné k prevzatiu: 20. 10.
Centrálny sklad 1 ks
Praha 1 ks
Kód tovaru:
3204B
Pridať do porovnania História cien
Popis produktu ŠPECIFIKÁCIE OBSAH BALENIA

Popis produktu

Napájacia doska pre batérie V-mount, ktorú nasadíte na 15 mm tyče LWS. Rozvádza prúd cez USB-C (65 W), USB-A (36 W), D-Tap a tri konektory DC (8 V a 2× 12 V), takže z jednej batérie napájate kameru, monitor aj vysielač.

Napájacia doska V-mount na 15mm tyče

Napájacia doska pre batérie V-mount, ktorú nasadíte na 15 mm tyče LWS.

Advanced V-Mount Battery Mount Plate with Adjustable Arm

Šesť portov z jednej batérie

Z batérie V-mount napájate kameru, monitor aj vysielač cez USB-C 65 W, USB-A 36 W, D-Tap a tri konektory DC.

USB-C PD 65 W

Vstup aj výstup, protokol PD; USB-A s QC do 36 W.

D-Tap a DC

D-Tap 14,8 V, jeden DC 8 V a dva DC 12 V.

Tyče LWS 15 mm

Rýchla montáž na 15mm tyčový systém LWS.

Závity

Šesť otvorov 1/4"-20 a desať M4 vzadu, po piatich 1/4"-20 hore aj dole.

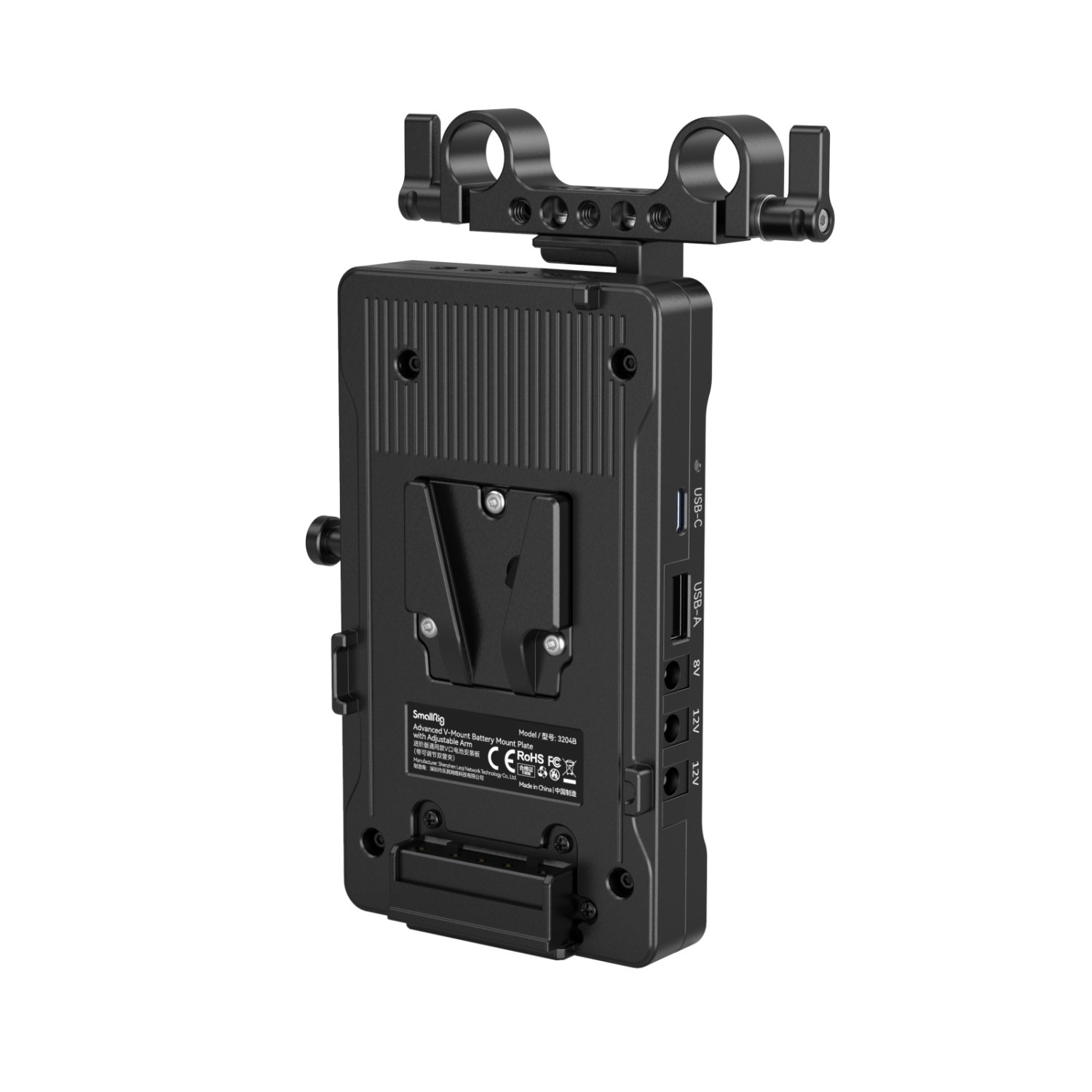

1. Štandardný V-mount, kompatibilný s väčšinou V-mount batérií.

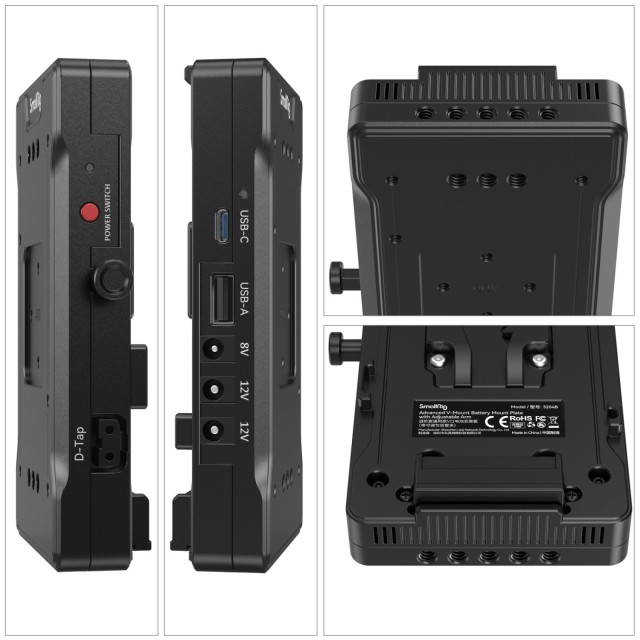

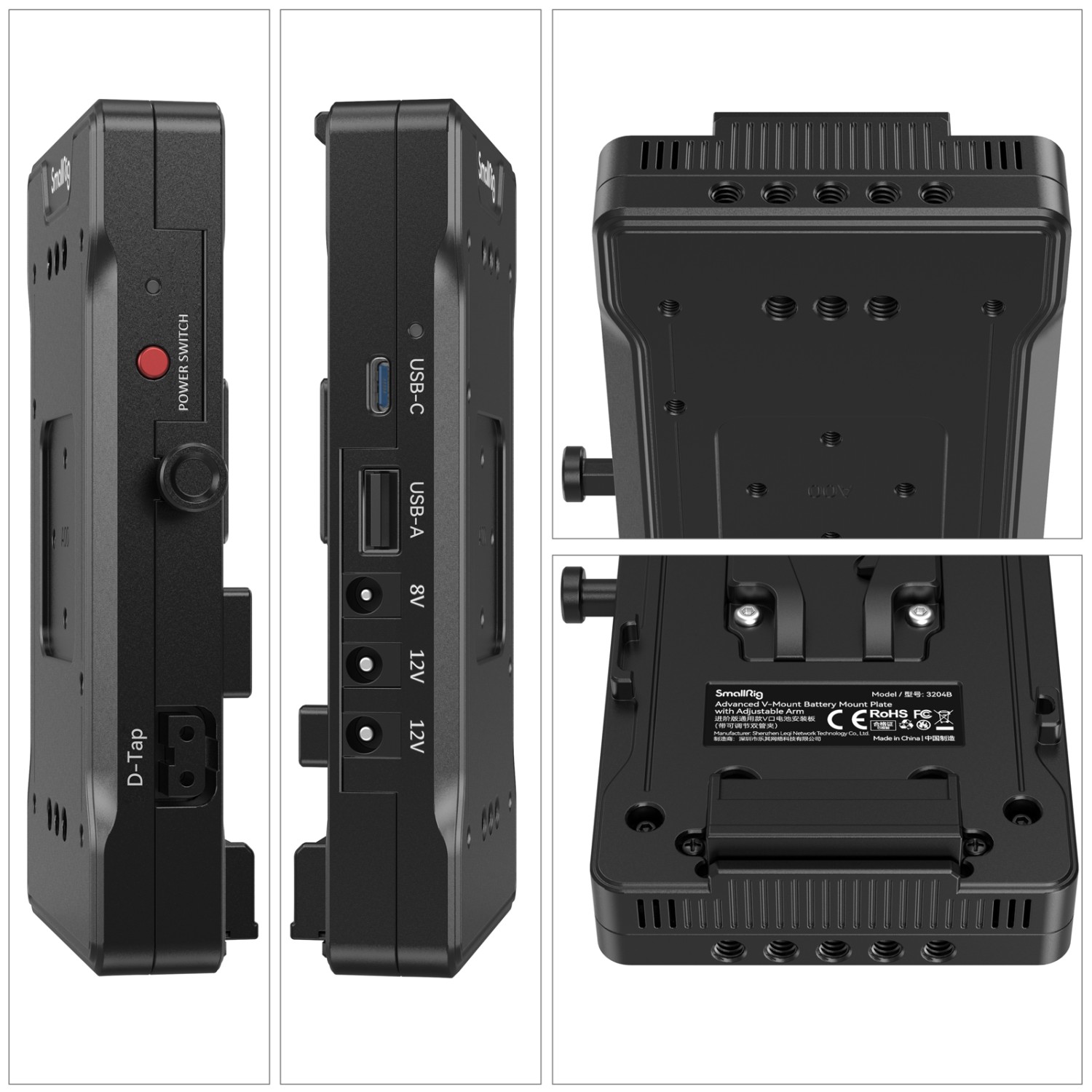

2. Vstupný/výstupný port USB-C kompatibilný s protokolom PD (max. 65 W) a výstupný port USB-A kompatibilný s protokolom QC (max. 36 W) na napájanie mobilných telefónov, vysielačov obrazu atď.
3. Napájací port D-Tap (14,8 V x 1) a DC (8 V x 1 / 12 V x 2).

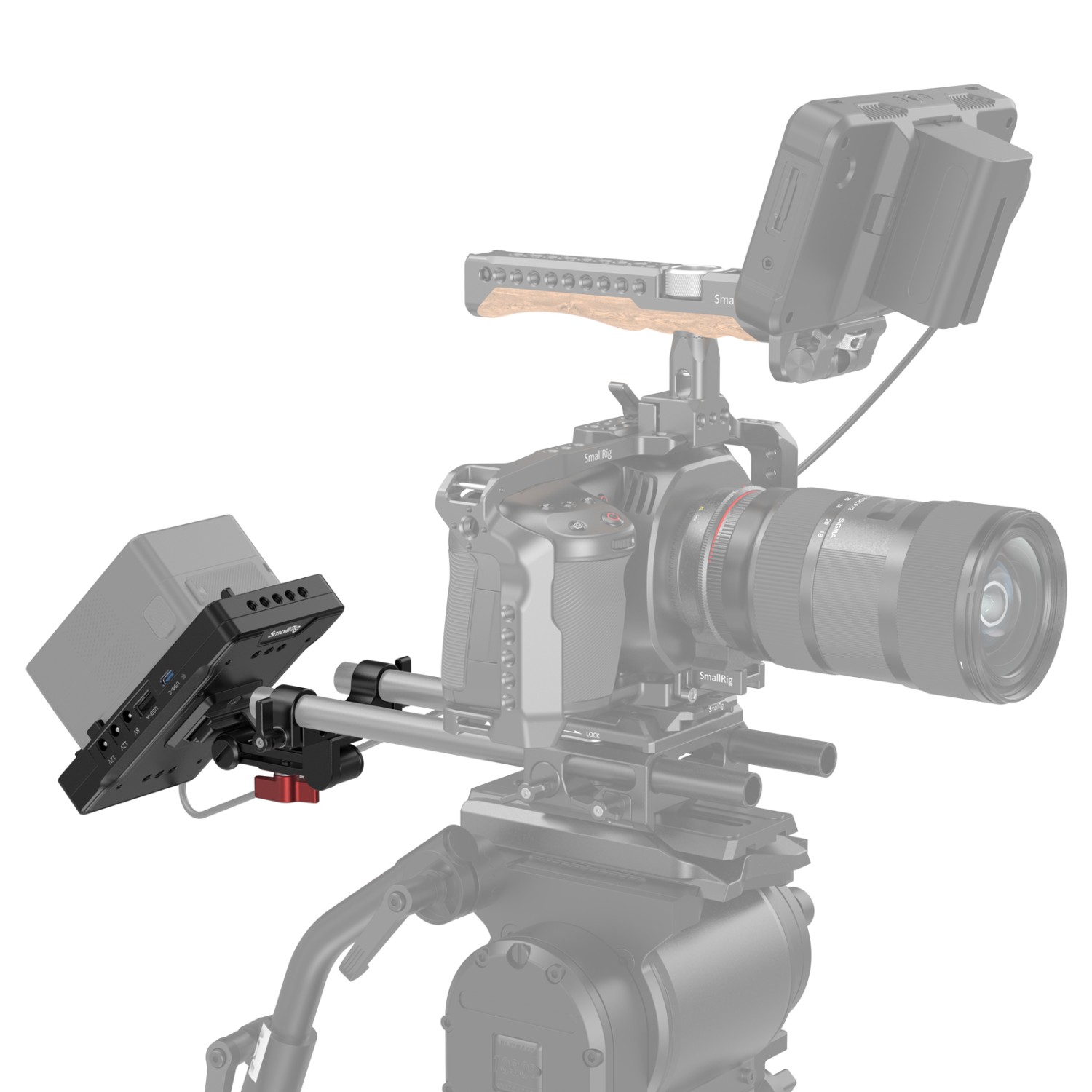

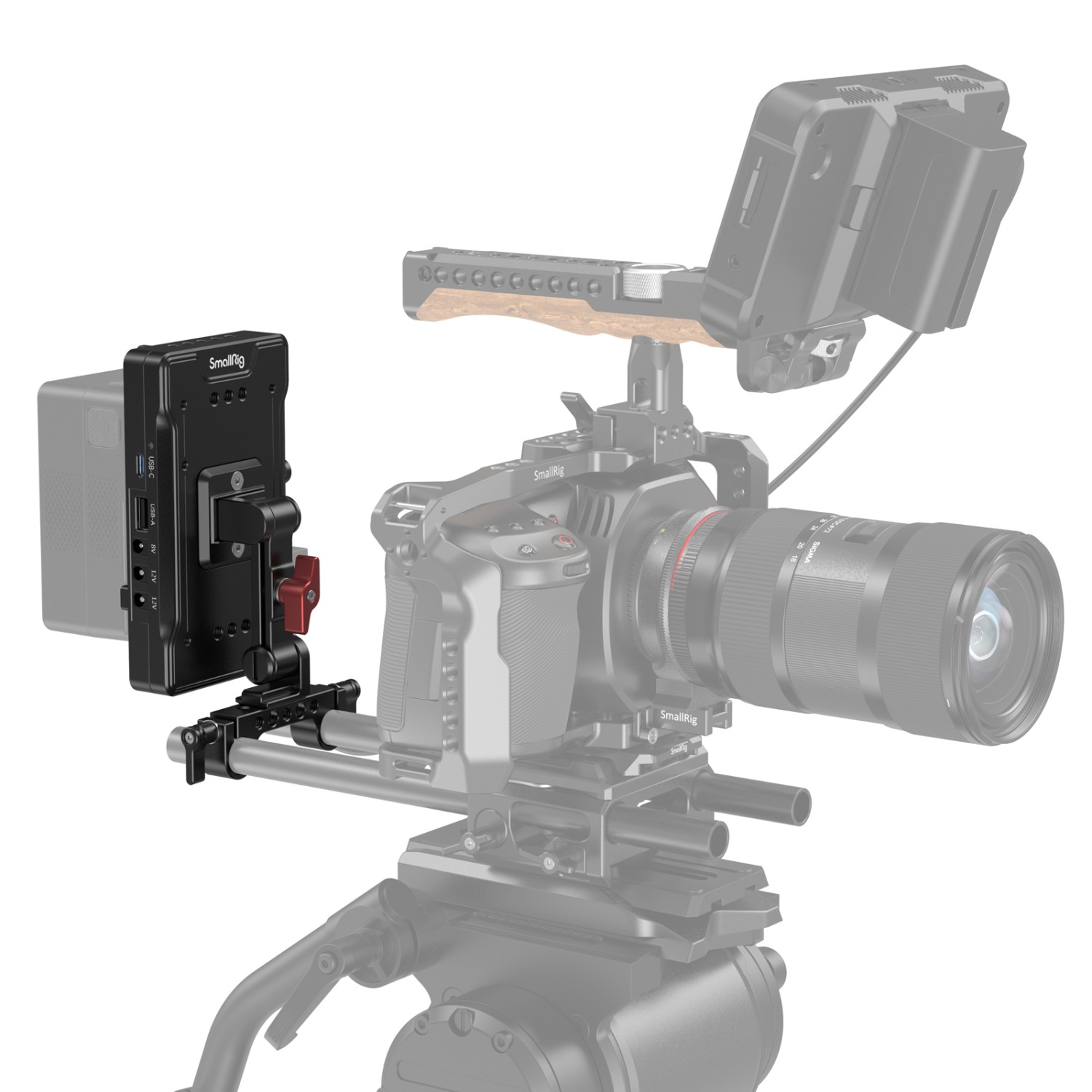

4. Rýchla montáž na 15 mm tyčový systém LWS.
5. Rýchle premiestnenie batérie s V-montážou.

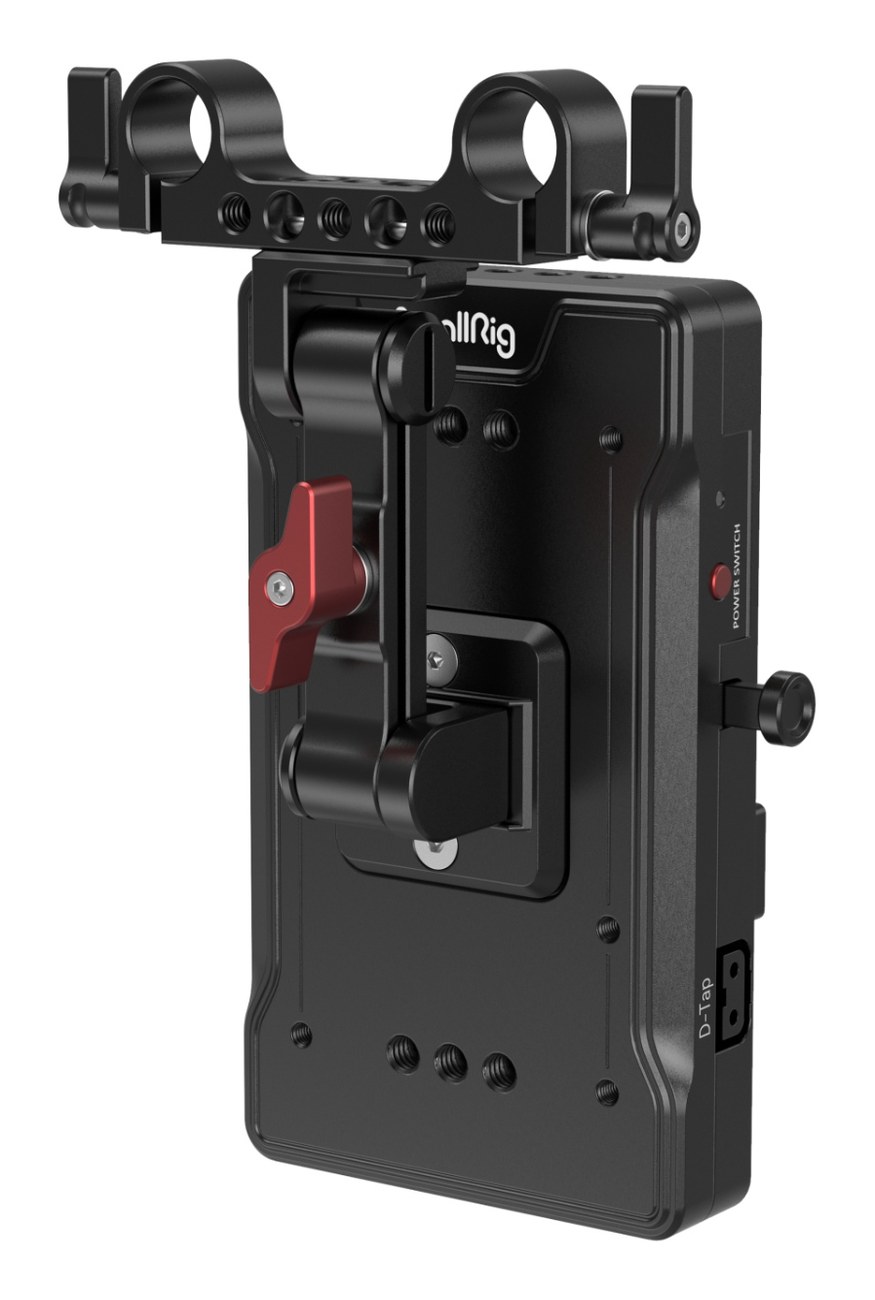

Advanced V-Mount Battery Mount Plate with Adjustable Arm
Advanced V-Mount Battery Mount Plate with Adjustable Arm

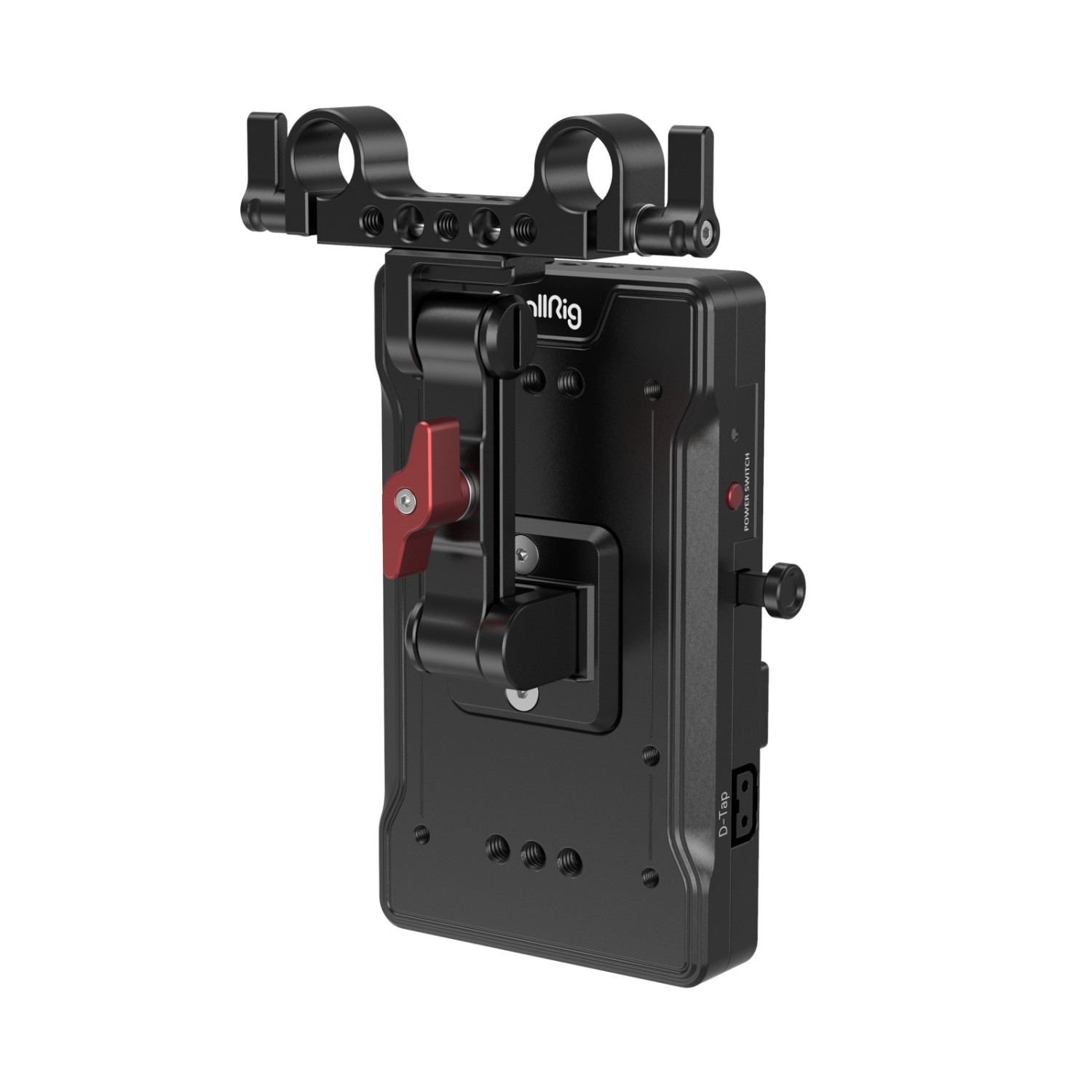

Pokročilá montážna doska SmallRig V-Mount Battery Mount Plate s nastaviteľným ramenom 3204B sa dá rýchlo namontovať na 15 mm tyčový systém LWS. Táto položka je vybavená štandardným V-mount, kompatibilným s väčšinou V-mount batérií na trhu, šiestimi 1/4"-20 otvormi so závitom a desiatimi otvormi so závitom M4 na zadnej strane, piatimi 1/4"-20 otvormi so závitom na hornej a spodnej strane, ktoré podporujú duálnu svorku na tyč a mnoho ďalšieho príslušenstva. Je vybavená vstupným/výstupným portom USB-C kompatibilným s protokolom PD (max. 65 W) a výstupným portom USB-A kompatibilným s protokolom QC (max. 36 W) na rýchle nabíjanie/vybíjanie; vstupným/výstupným portom D-Tap (14,8 V); a tromi výstupnými portmi DC (DC5521 8 V x 1 / DC5525 12 V x 2). Kontrolka napájania a kontrolka nabíjania/vybíjania indikujú pracovný stav a režim rýchleho/pomalého nabíjania; tlačidlom zapnutia/vypnutia možno súčasne ovládať viacero portov. Okrem toho má doska z hliníkovej zliatiny príjemnú textúru, s úžasným výkonom rozptylu tepla a odolnosťou.

Certifikácia: Správa o kontrole kvality / FCC / UKCA / CE / RoHS / ISED

Poznámka: Hmotnosť a rozmery výrobku môžu mať chyby v meraní.

Popis funkcií:

Nabíjanie / vybíjanie: USB-C

Svetelný indikátor: oranžové svetlo - pomalé nabíjanie/vybíjanie, ľadovo modré svetlo - rýchle nabíjanie/vybíjanie

Svetelný indikátor napájania:

Svetlo zapnuté-zapnuté napájanie

vypnuté svetlo-vypnuté napájanie

blikajúce svetlo-pracovná teplota presahuje 65 ℃

Tlačidlo zapnutia/vypnutia napájania:

Zapnutie - poklepanie na tlačidlo; vypnutie - dlhé stlačenie tlačidla na 2 sekundy

D-Tap, USB-A a DC výstup nie sú po vypnutí k dispozícii

Vstup D-Tap a vstup/výstup USB-C sú k dispozícii po vypnutí napájania

Kľúčové funkcie

Upozornenie:
1. Nepoužívajte ho vo vlhkom prostredí, aby ste zabránili skratu.
2. Keď kontrolka neustále bliká, znamená to, že pracovná teplota prekročila 65 ℃. Pozastavte jeho používanie.
3. Výrobok neupúšťajte, nepoužívajte ho pri vysokých teplotách alebo pri skratoch.

Kompatibilný s batériou V-Mount

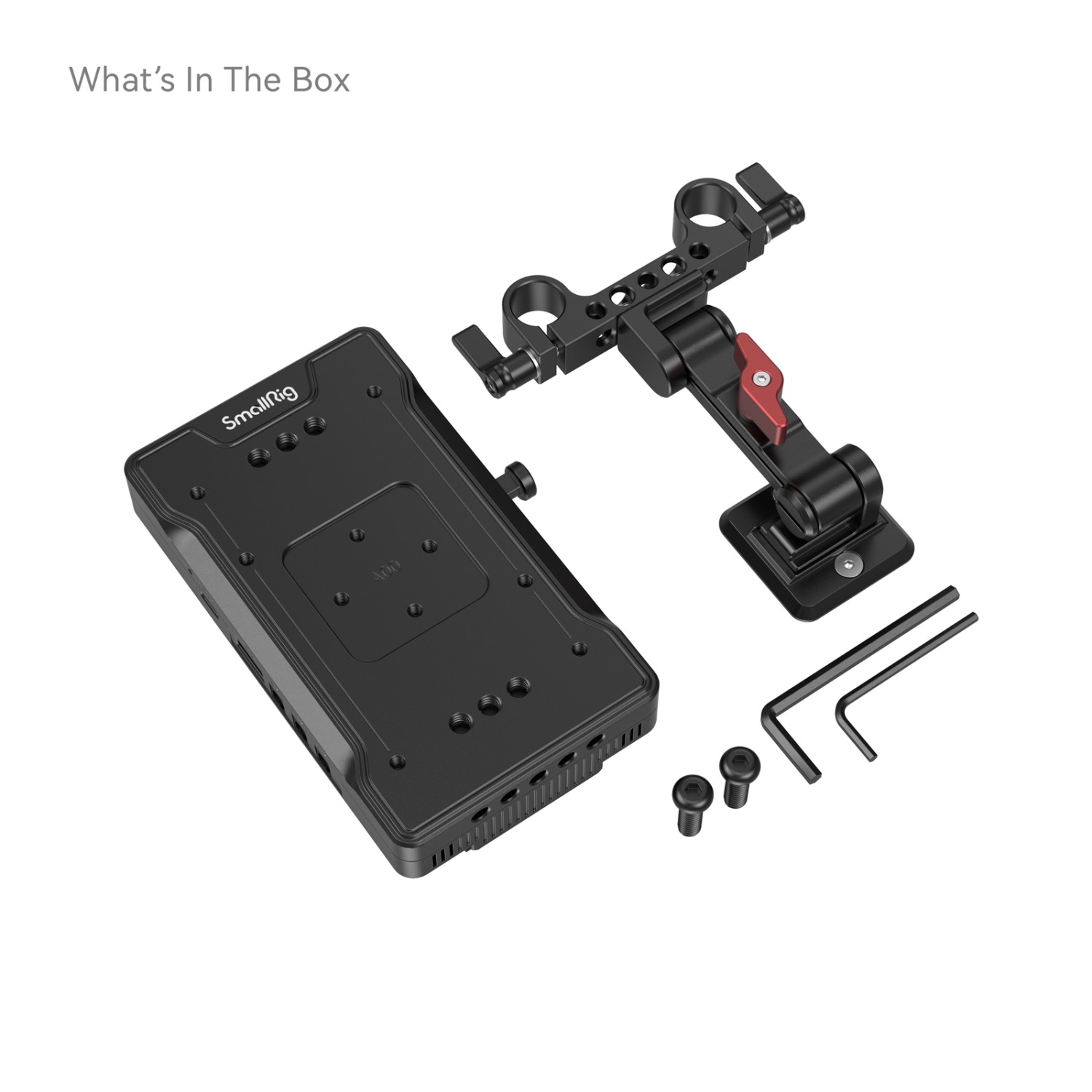

OBSAH BALENIA

1× Rozšírený adaptér na batériu V-Mount
1× Dvojitá tyčová svorka s nastaviteľným ramenom
2× Šesťhranný kľúč
2× Skrutka
1× Používateľská príručka

ŠPECIFIKÁCIE

Kompatibilita s batériami: Batéria V-Mount
Priemer dvojitej tyče: 15 mm (pre 15 mm systém tyčí LWS)
Napätie batérie: 11,0 V ~ 16,8 V
Menovitá kapacita batérie: 3500 mAh~20000 mAh / 14,8 V
Vypínacie napätie: 11,0 V
Vstupné napätie (max.): 16,8 V
Pracovný výkon (max.): ≤ výkon batérie (v závislosti od kapacity batérie)
Celkový maximálny výkon: Vybíjanie: 271 W (max.)
Menovitý vstupný / výstupný prúd D-Tap: 5 A
Vstupný / výstupný prúd D-Tap (max.): 10 A (v závislosti od napájacieho adaptéra)
Vstupné napätie D-Tap: 11,0 V ~ 16,8 V
Výstupný výkon USB-A: 36 W (max.)
Výstupný protokol USB-A: QC2.0 / QC3.0 / AFC / DCP-1.5 A / APPLE-2.4 A
Vstupný výkon USB-C: 65 W (max.)
Výstupný výkon USB-C: 65 W (max.)
Vstupný/výstupný protokol USB-C: PD3.0 / QC2.0 / QC3.0 / PPS / AFC / DCP-1.5 A / APPLE-2.4 A
Výstup DC1: 8,0 V / 3 A (max.)
Výstup DC2: 12 V / 3 A (max.)
Výstup DC3: 12 V / 3 A (max.)
Ochrana proti nadprúdu DC: ≥4,1 A
Rozmery výrobku: 14,2 cm × 15 cm × 9,3 cm
Rozmery balenia: 17,1 cm × 13,3 cm × 8,3 cm
Hmotnosť výrobku: 399 g±5 g
Hmotnosť balenia: 517 g ± 5 g
Materiál(y): hliníková zliatina
Parametre

Parametre

Výrobca: SmallRig
Kategória: Napájacie batériové dosky

Hlavné parametre

Typ batérie / upevnenieV-Mount
Výstupy a rozhraniaD-Tap / P-Tap · USB-C PD · USB-A · DC 5521 (8V) · DC 5525 (12V)
Upevnenie / montáž15mm LWS Rod Clamp (tyče) · 1/4"-20 / 3/8"-16 závit
KompatibilitaUniverzální
Pre batériuV-Mount
