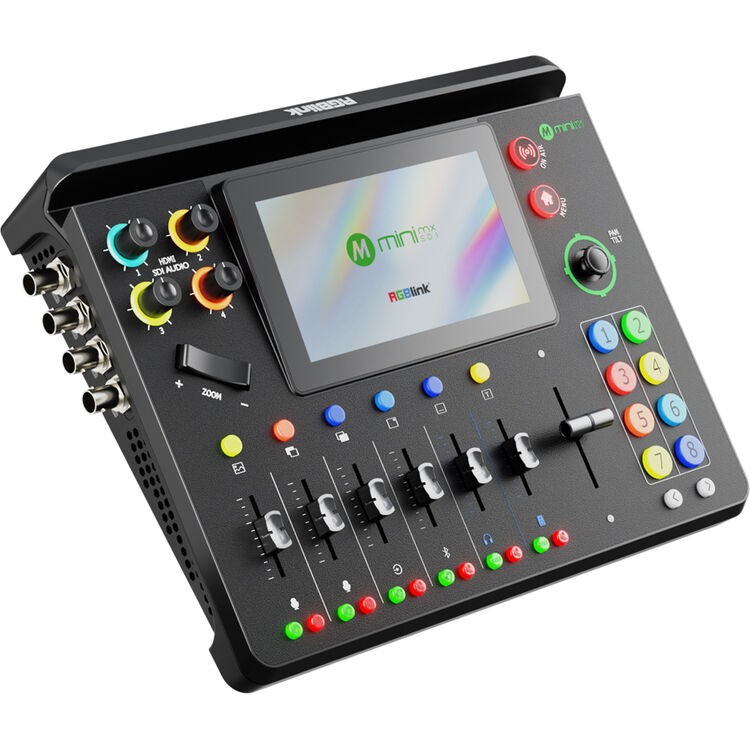

RGBlink mini-mx SDI

RGBlink mini-mx SDI je kompaktný, profesionálny 10-kanálový video prepínač určený pre živé vysielanie, prenosy a produkciu podujatí. Vďaka štyrom rozhraniam HDMI 2.0, štyrom rozhraniam 3G-SDI, NDI|HX2, USB-C UVC, integrovanému ovládaniu PTZ, chroma key, dynamickým prekrytiam a súčasnému streamovaniu a nahrávaniu ponúka výkonné produkčné funkcie v prenosnom formáte.

mini-mx SDI je režijný pult do jednej tašky pre štúdiá, konferencie, prednášky aj športové prenosy. Na jednom paneli spája prepínač desiatich vstupov, osemkanálový zvukový mix, ovládanie kamier PTZ, nahrávanie a stream, takže prenos zvládne aj jediný operátor.

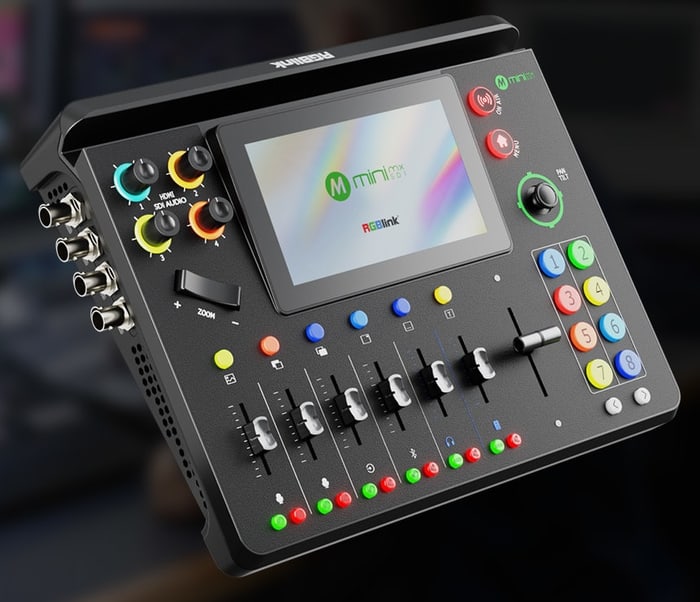

Desať konektorov, osem kanálov zvuku

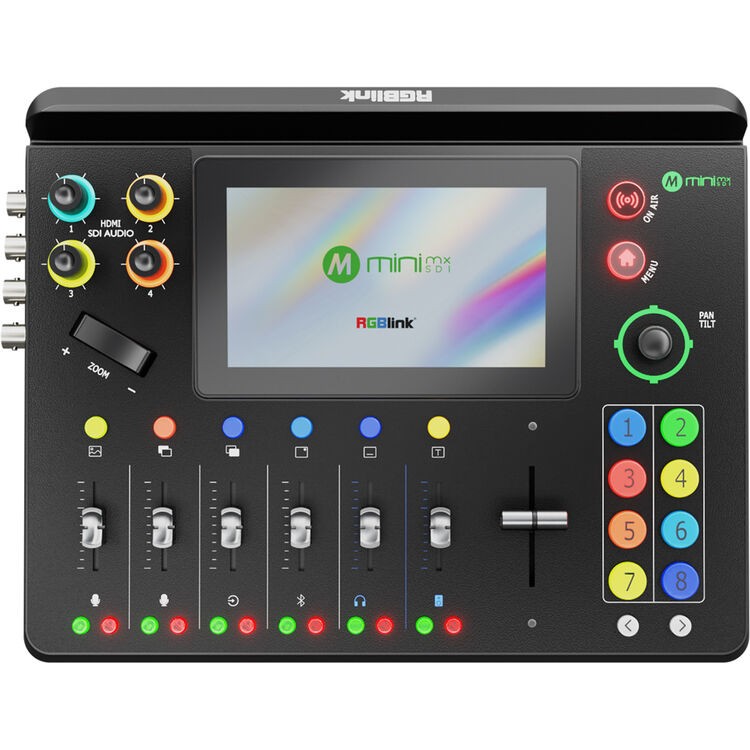

mini-mx SDI prijíma štyri zdroje HDMI 2.0 až 4K60, štyri kamery 3G-SDI, USB kameru (UVC) a obojsmerné NDI | HX2, z ktorých zostavíte šesť vstupných kanálov. Dotyková obrazovka 5,5″, šesť fadérov, T-bar a joystick sú na jednom paneli 291 × 223 × 71 mm; napája sa cez USB-C PD (12 V / 3,3 A, max. 40 W).

HDMI a 3G-SDI pre profesionálne kamery

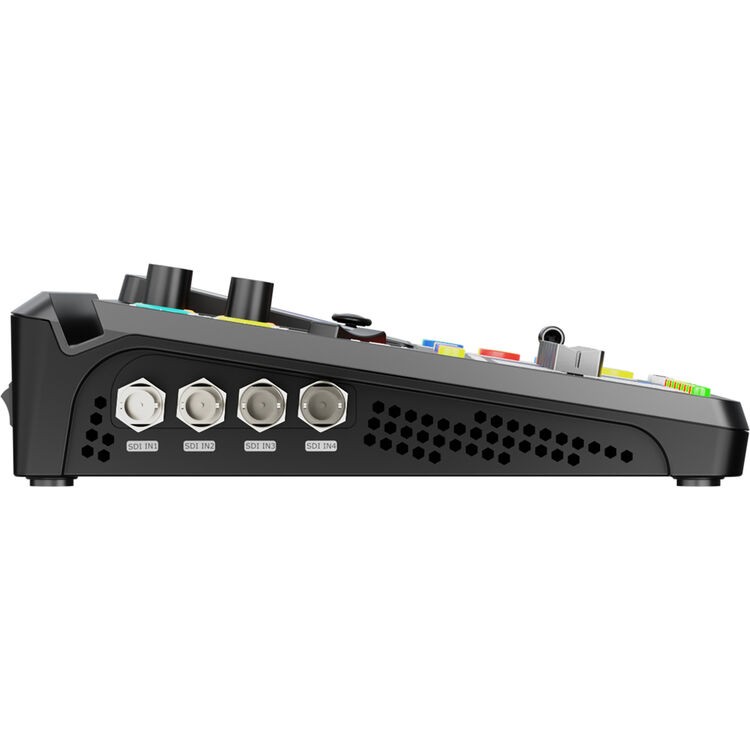

Štyri vstupy 3G-SDI (až 1080p60) privedú signál z vysielacích kamier aj na väčšiu vzdialenosť, štyri vstupy HDMI 2.0 berú až 4096 × 2160p60. Do šestice kanálov pridáte USB kameru alebo zariadenie RGBlink AI mini cez UVC a zdroj NDI z lokálnej siete; ethernet s licenciou NDI zvláda súčasne príjem aj vysielanie.

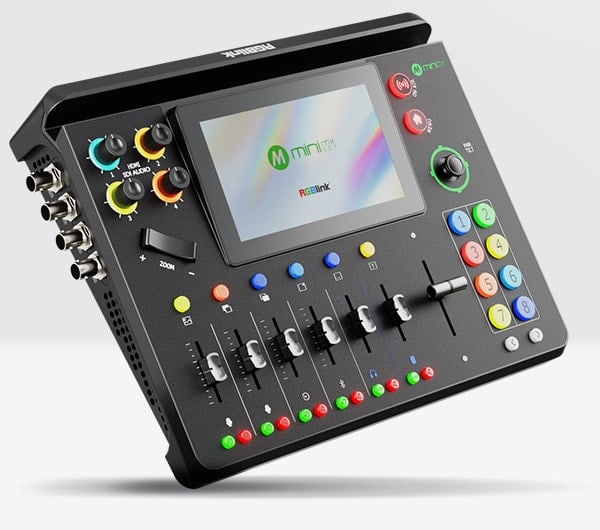

Dotyková obrazovka a dva výstupy HDMI

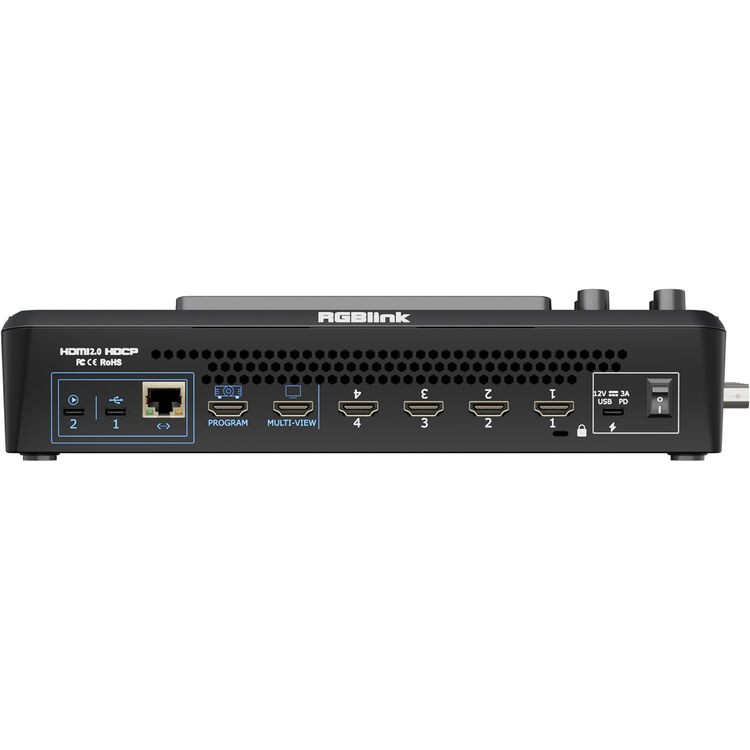

Dotyková obrazovka 5,5″ slúži na ovládanie menu aj ako multiview všetkých vstupov. Dva samostatné výstupy HDMI posielajú na monitory multiview, program alebo testovací obrazec v rozlíšení až 1080p60. Výstup USB 3.0 sa v počítači hlási ako webkamera (YUY2/MJPEG), takže program pošlete do OBS, Zoomu alebo vMixu.

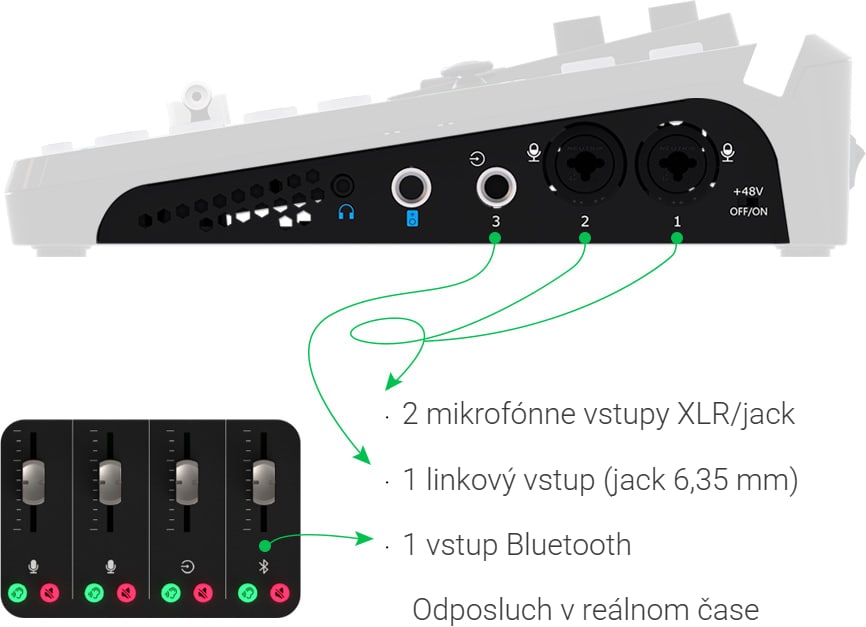

Mix ôsmich zvukových kanálov

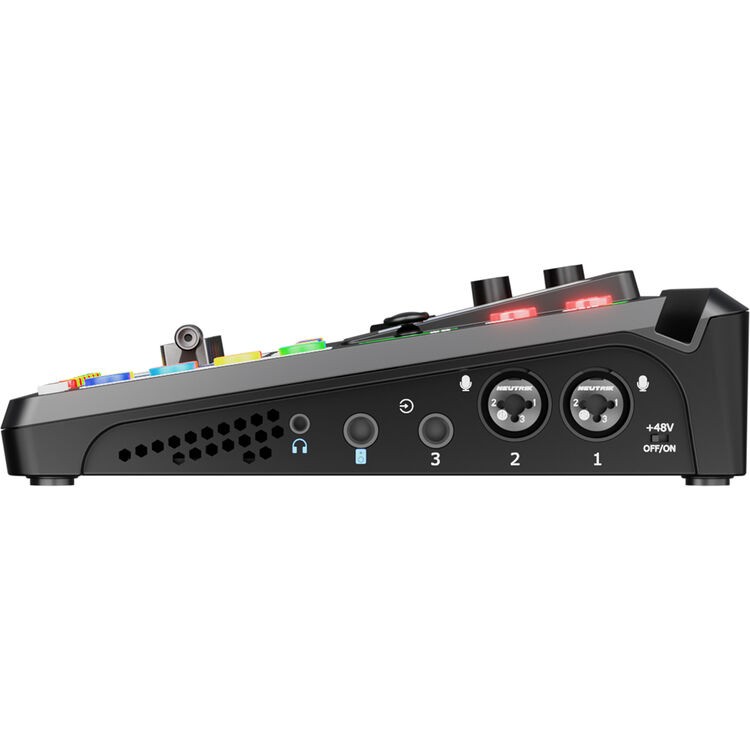

Dva kombinované vstupy XLR/jack 6,35 mm pre mikrofóny (MIC 1 s fantómovým napájaním 48 V), linkový vstup 6,35 mm, zvuk cez Bluetooth a zvuk vložený vo vstupoch HDMI a SDI – spolu až osem kanálov. Pre mikrofóny je k dispozícii redukcia šumu, ekvalizér, echo, dozvuk a fúzia hlasu, linkový vstup možno oneskoriť až o 8 snímok. Výstupy: jack 6,35 mm a 3,5 mm.

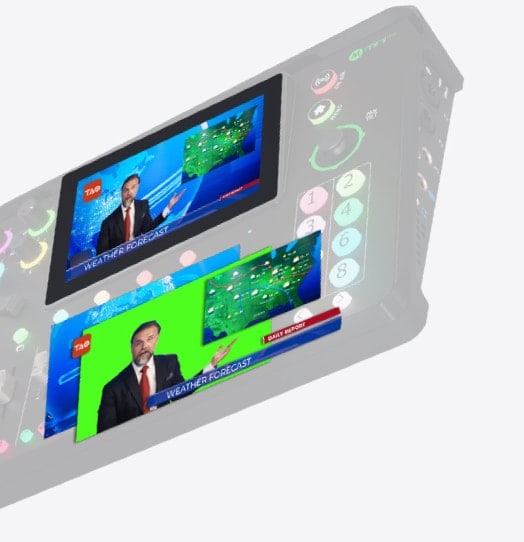

Vrstvy, grafika a výsledková tabuľa

Scénu poskladáte z dvoch video vrstiev, obrázka v pozadí a grafiky z knižnice médií – loga, titulkov alebo obrázkov. Dynamické textové prekrytia a výsledková tabuľa (scoreboard) zobrazia mená, skóre či čas priamo v prenose; obraz v obraze a rozdelenú obrazovku nastavíte bez počítača.

Chroma key jedným dotykom

Moderátora pred zeleným alebo modrým pozadím vykľúčujete priamo v prepínači a prenesiete ho do virtuálneho štúdia alebo pred grafiku. Nastavenie kľúčovania sa ukladá do prednastavených scén spolu s ostatnými parametrami.

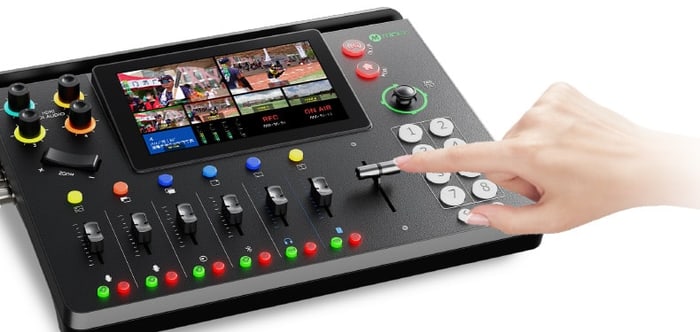

16 scén a 15 prechodov

Až 16 prednastavených scén uchová rozloženie vrstiev, zdroje, kľúčovanie aj predvoľby kamier PTZ; vyvoláte ich tlačidlami na paneli a možno ich nechať aj automaticky striedať. Medzi náhľadom a programom prepínate strihom, T-barom alebo automaticky s jedným z 15 prechodových efektov. Funkcia VFA (obraz sleduje zvuk) prepína obraz podľa aktívneho zvukového vstupu.

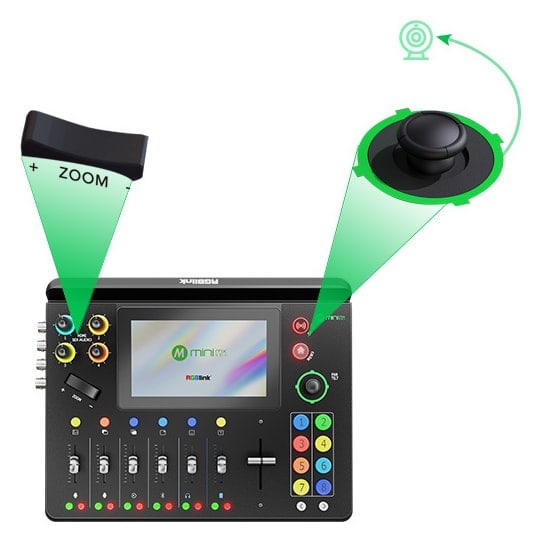

Ovládanie kamier PTZ z panelu

Joystick a páčka zoomu ovládajú kamery PTZ cez VISCA alebo NDI – natáčanie, náklon, zoom aj zaostrenie vrátane rýchlosti pohybu. Predvoľba kamery si pamätá aj vstup, takže po jej vyvolaní prepínač rovno prepne na danú kameru. Kameru NDI pripojíte jediným ethernetovým káblom pre obraz aj ovládanie.

Stream, NDI a nahrávanie súčasne

Cez ethernet streamuje mini-mx SDI cez RTMP(S) najmenej na štyri platformy súčasne a zároveň môže vysielať NDI. S RGBlink TAO Cloud streamujete až na 32 platforiem a prepínač spravujete na diaľku. Program sa pritom nahráva do MP4 na USB disk alebo SSD až do 2 TB.

Zvislý formát pre telefóny

Jedným prepnutím zmeníte výstup z formátu na šírku na formát na výšku, takže stream pre sociálne siete vyplní celú obrazovku telefónu.

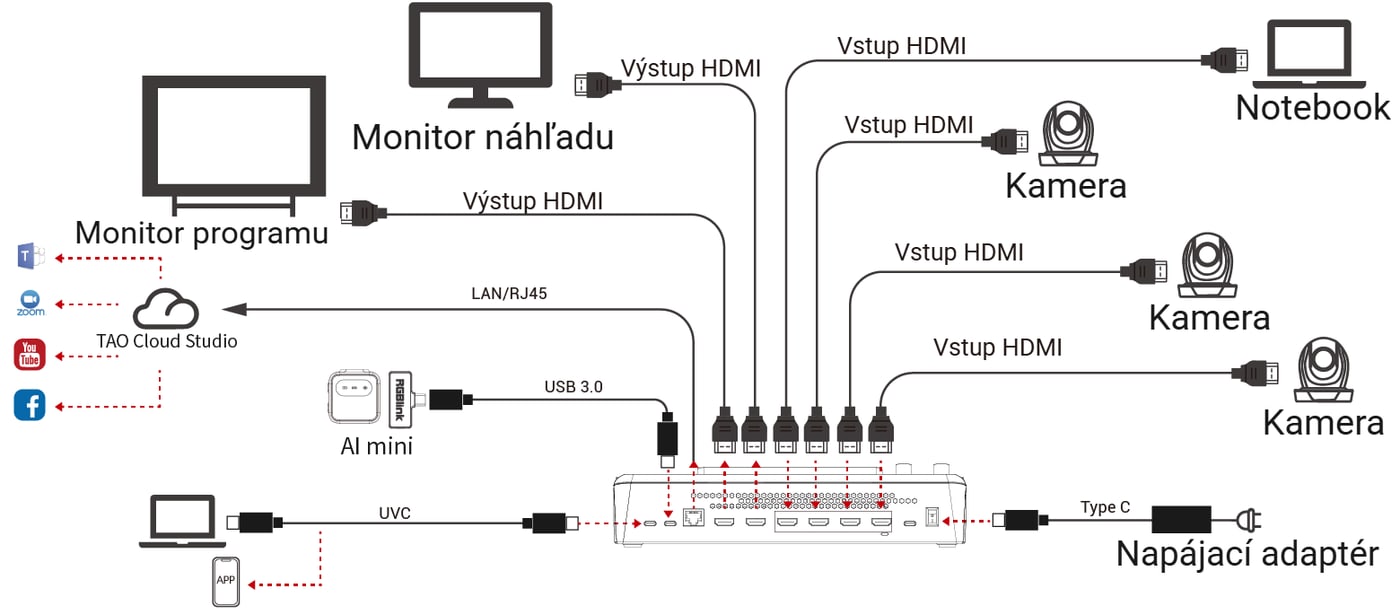

Príklad zapojenia

Hore obrazová časť: štyri zdroje HDMI, monitor náhľadu a monitor programu, sieť s TAO Cloud, RGBlink AI mini na porte USB 3.0 a počítač alebo telefón cez UVC. Dole štyri kamery SDI, zvuk cez Bluetooth, mikrofóny, mixážny pult, zosilňovač a slúchadlá.

Ďalšie informácie

RGBlink mini-mx SDI je univerzálny all-in-one prepínač pre produkciu videa, vyvinutý pre náročné živé prostredia, ako sú štúdiá, športové podujatia, bohoslužby, vzdelávacie a firemné akcie. Podporuje celkom 10 vstupov – vrátane 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2 cez Ethernet a USB-C UVC – a umožňuje plynulú integráciu kamier, prehrávačov médií a vzdialených IP zdrojov.

5,5-palcový farebný LCD displej poskytuje monitorovanie všetkých vstupov a výstupov v reálnom čase, zatiaľ čo hmatová ovládacie plocha s podsvietenými tlačidlami, gombíkmi, joystickom a T-barom umožňuje rýchlu a spoľahlivú obsluhu. Integrované ovládanie PTZ kamery prostredníctvom VISCA a NDI|HX2 podporuje až štyri kamery priamo z prepínača, čím sa eliminuje potreba externých ovládačov.

Mini-mx SDI vyniká v pracovných postupoch živého streamovania s výstupom USB-C UVC pre priame pripojenie k softvéru pre konferencie a streamovanie, NDI|HX2 a IP streamovanie a integráciou TAO Cloud pre cloudové vzdialené streamovanie až na 32 platforiem. Podporuje tiež simultánne lokálne nahrávanie a streamovanie, nahrávanie až 100 hodín videa v rozlíšení 1080p na externé úložisko USB-C.

Pokročilé produkčné nástroje zahŕňajú chroma key, dve video vrstvy, grafické a logo prekrytia, dynamické textové a skóre prekrytia, VFA (Video Follows Audio) a viacero DVE prechodových efektov. Komplexná podpora zvuku s mikrofónom, linkou a vstavaným zvukom, fantómovým napájaním, ovládaním oneskorenia a živým mixovaním zaisťuje zvuk v kvalite vysielania.

Prenosný, robustný a bohatý na funkcie, RGBlink mini-mx SDI je kompletné centrum živého vysielania, ktoré znižuje zložitosť systému a zároveň poskytuje profesionálne výsledky.

Kľúčové vlastnosti:

• 10-kanálový video prepínač: 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2, USB-C UVC
• Vstavaná 5,5-palcová farebná LCD monitorovacia obrazovka
• Integrované ovládanie PTZ kamery (VISCA a NDI|HX2)
• USB-C UVC výstup pre streamovanie a nahrávanie
• Dva výstupy USB-C pre simultánne nahrávanie a streamovanie
• Podpora NDI|HX2, IP streamovania a TAO Cloud
• Chroma key, dynamický text a prekrývanie výsledkov
• Funkcia VFA (Video Follows Audio)
• Dve video vrstvy + pozadie a grafické prekrytia
• 16 predvolieb scény s možnosťou vyvolania
• Profesionálne mixovanie zvuku s fantómovým napájaním
