RGBlink mini-mx-4S

RGBlink mini-mx-4S je kompaktný 10-kanálový produkčný prepínač HDMI/SDI v odolnom kufri, ideálny pre živé vysielanie, podujatia a vysielacie pracovné postupy. Vďaka vstupom 4K HDMI a SDI, ovládaniu kamery PTZ, integrovanému nahrávaniu, streamovaniu cez USB-C, 14-palcovému HD monitoru a 5,5-palcovému dotykovému displeju ponúka prenosné komplexné riešenie pre profesionálnu produkciu s viacerými kamerami.

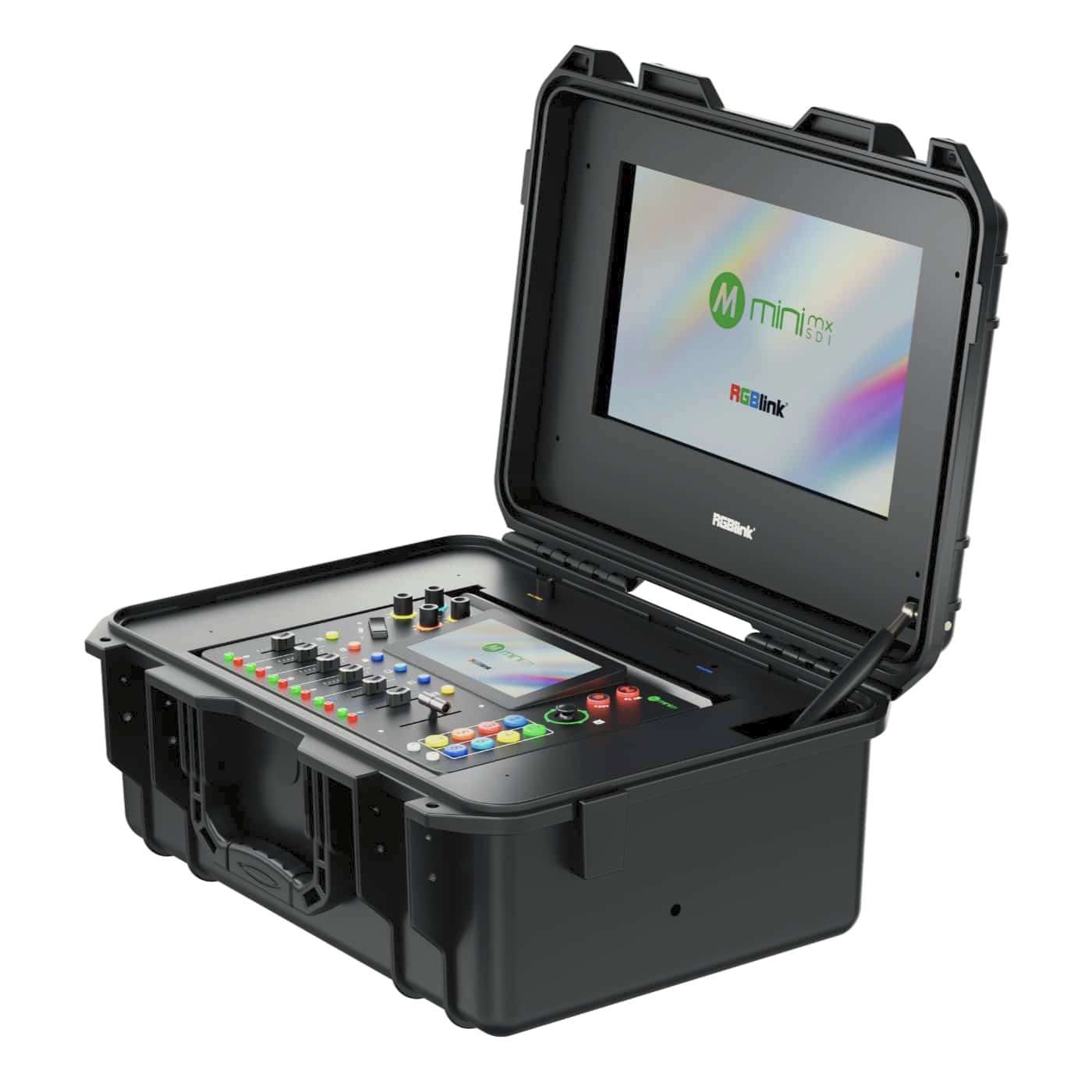

mini-mx-4S je prepínač mini-mx SDI zabudovaný do odolného kufra so 14″ monitorom, chladením a konektormi vyvedenými na bok. Stačí otvoriť veko, pripojiť káble a prenos môže začať – či ide o koncert pod holým nebom, svadbu v záhrade, športový zápas alebo firemnú akciu.

Celá réžia v prepravnom kufri

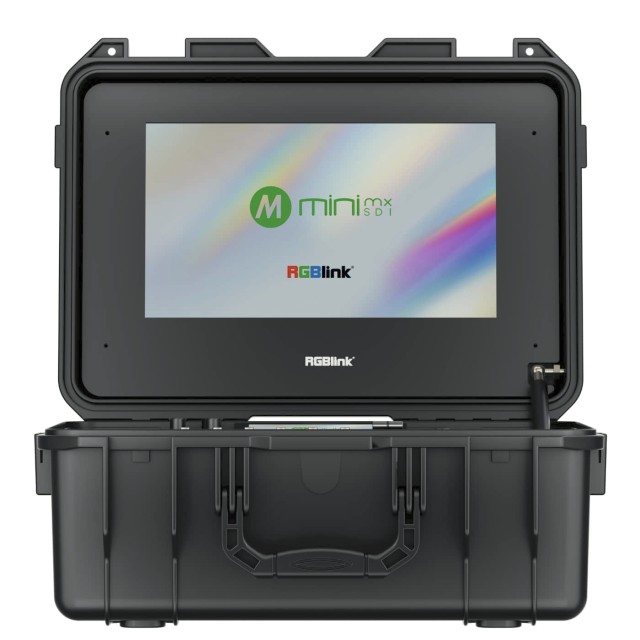

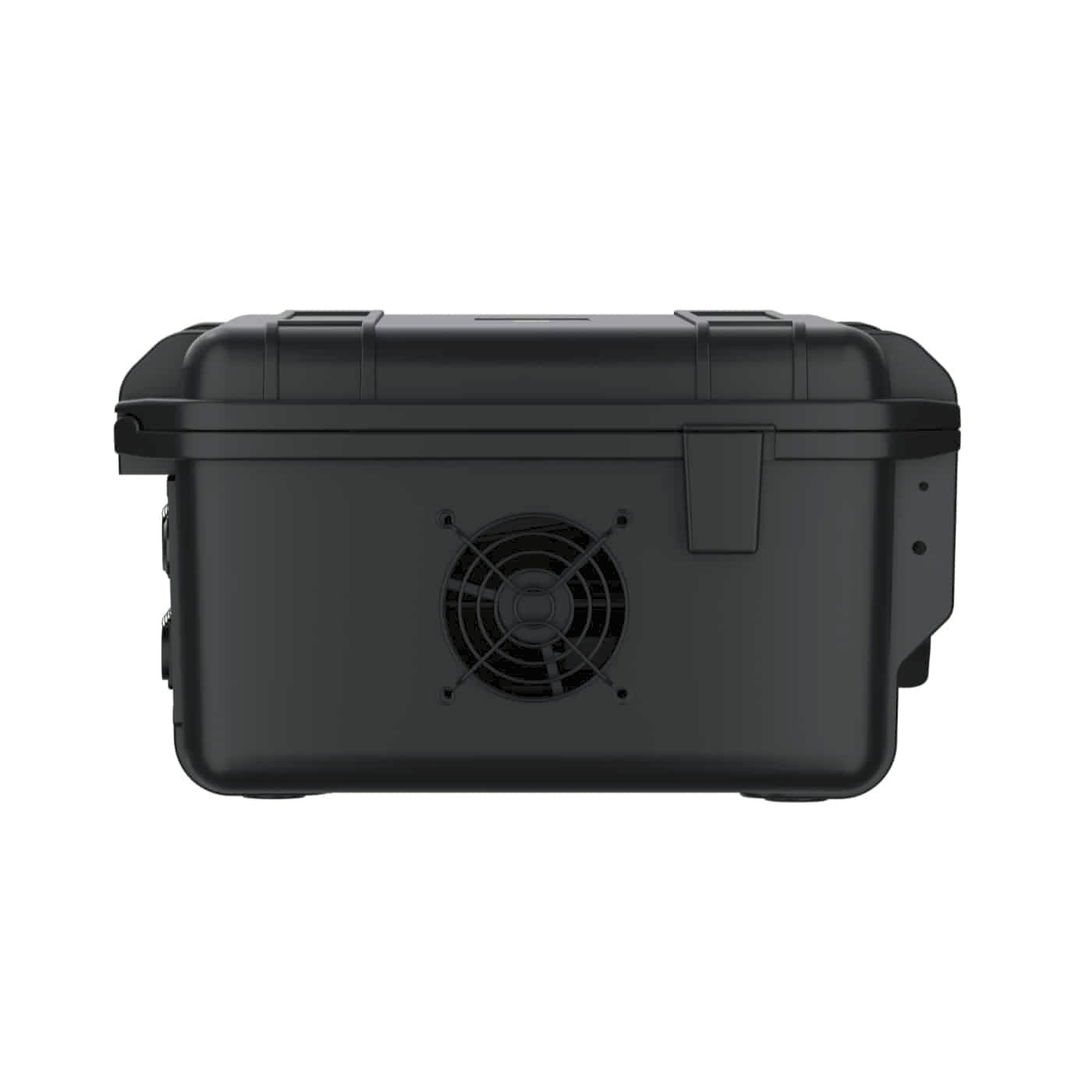

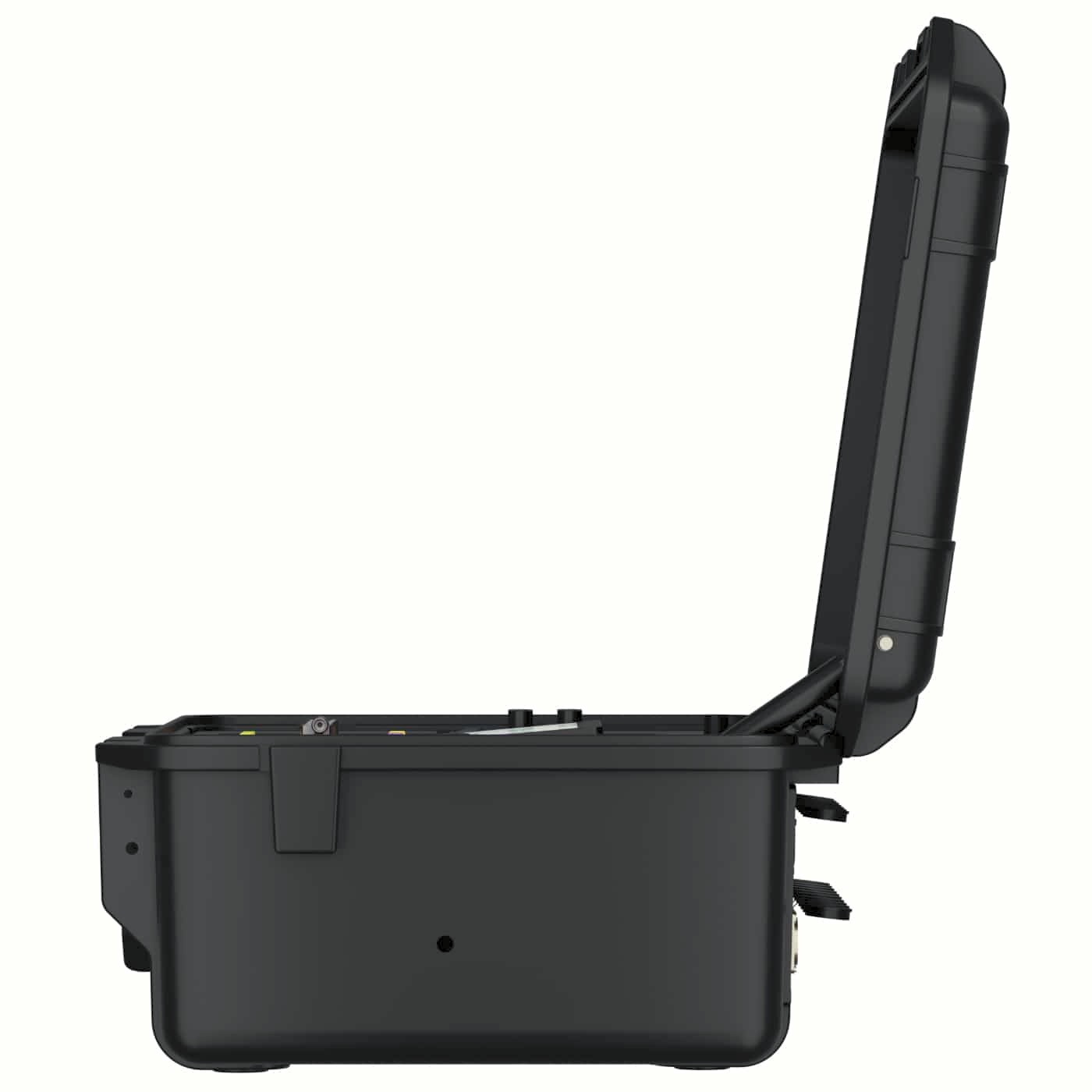

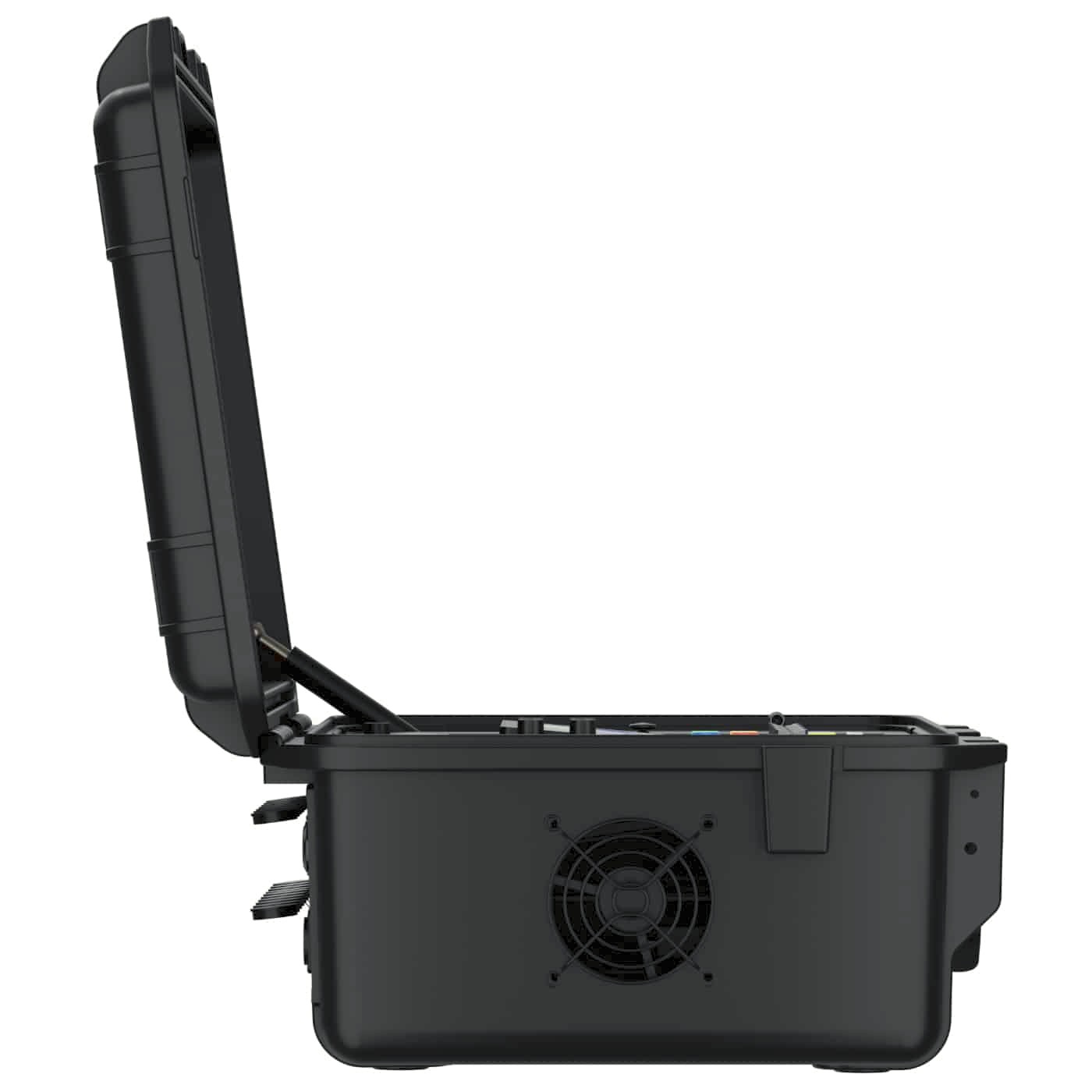

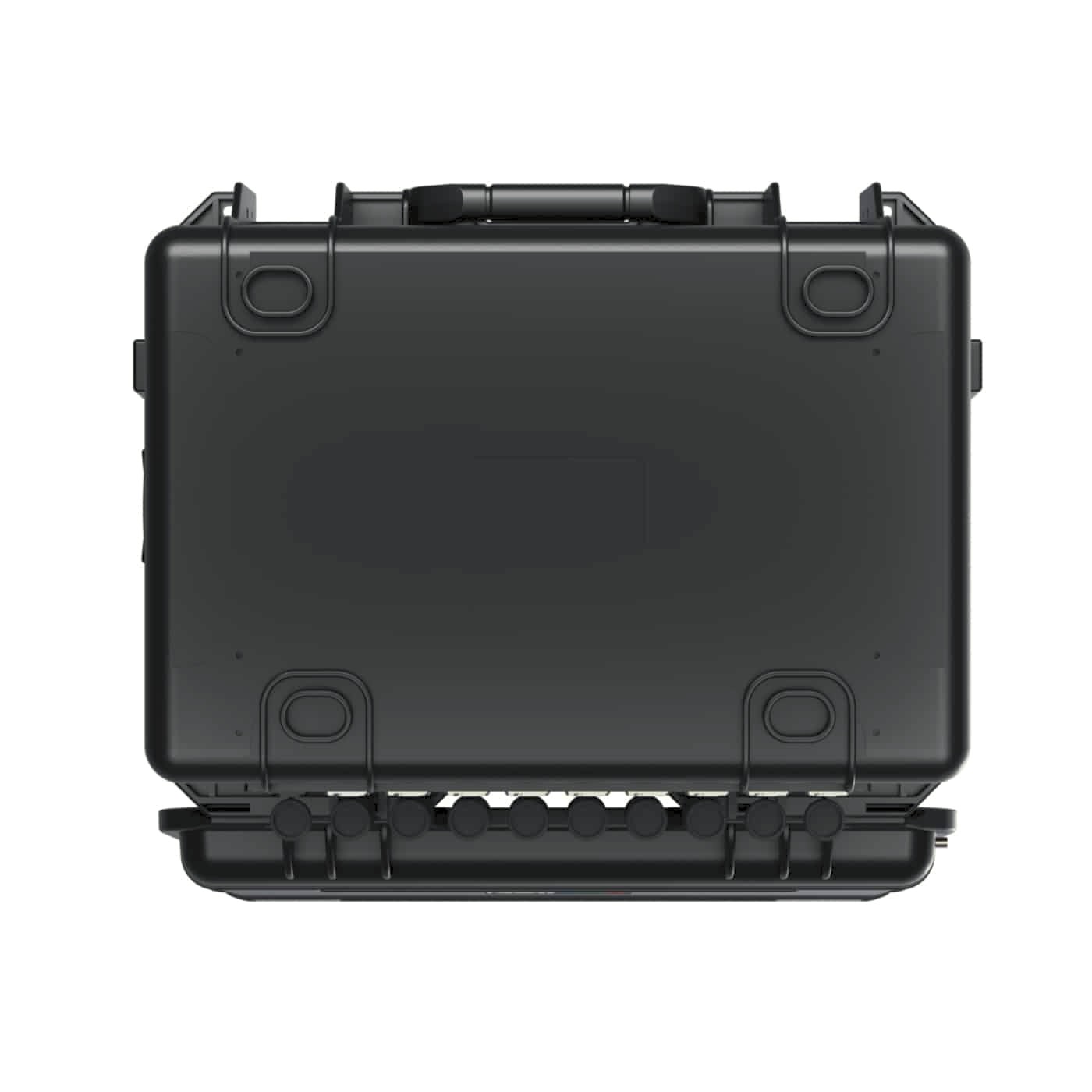

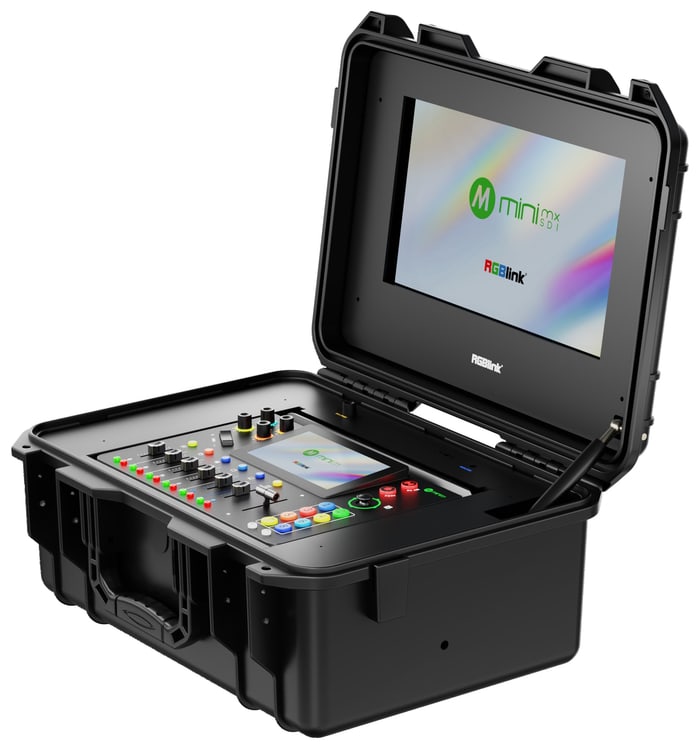

Odolný kufor z pevného plastu PP ukrýva prepínač mini-mx SDI, vo veku 14″ monitor IPS s rozlíšením 1920 × 1080 a svietivosťou 220 cd/m² a hydraulickú vzperu, ktorá veko drží otvorené. Výkonné vzduchové chladenie počíta aj s nasadením vonku; napája sa zo siete 100–240 V cez konektor IP65. Kufor meria 360 × 308 × 177 mm.

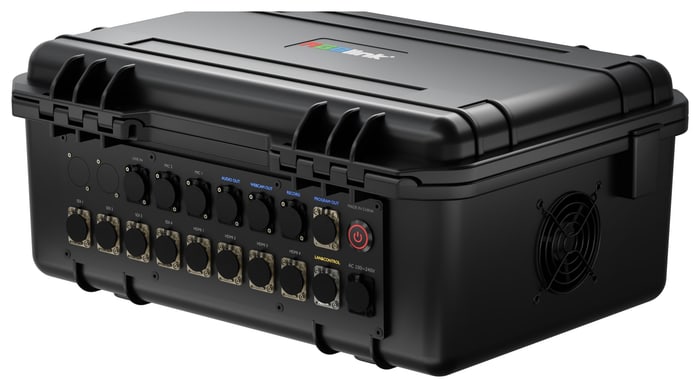

Konektory vyvedené na bok kufra

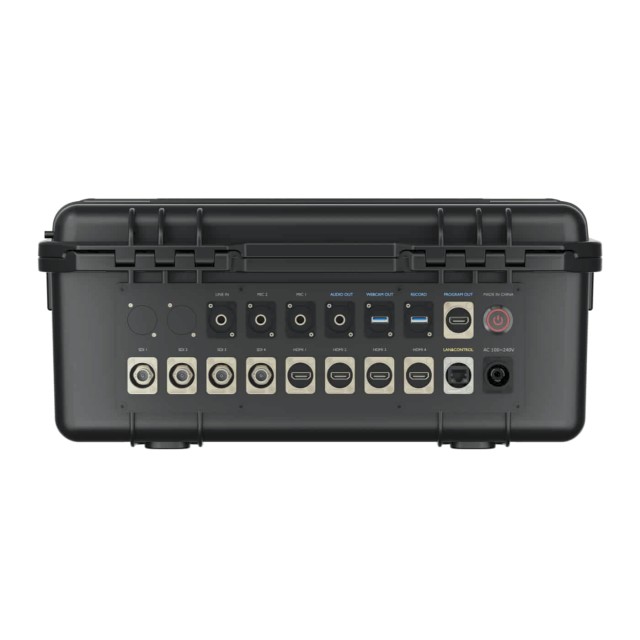

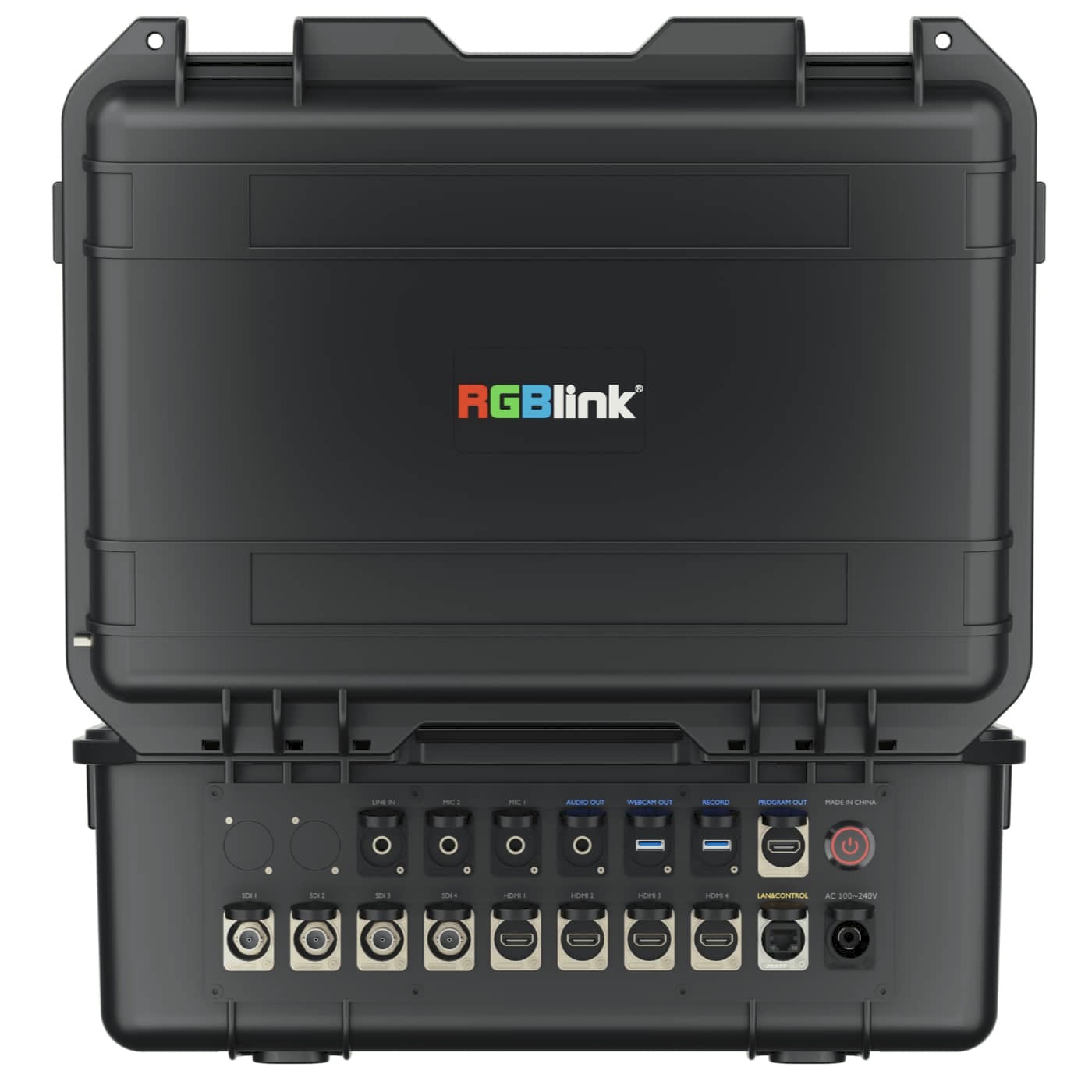

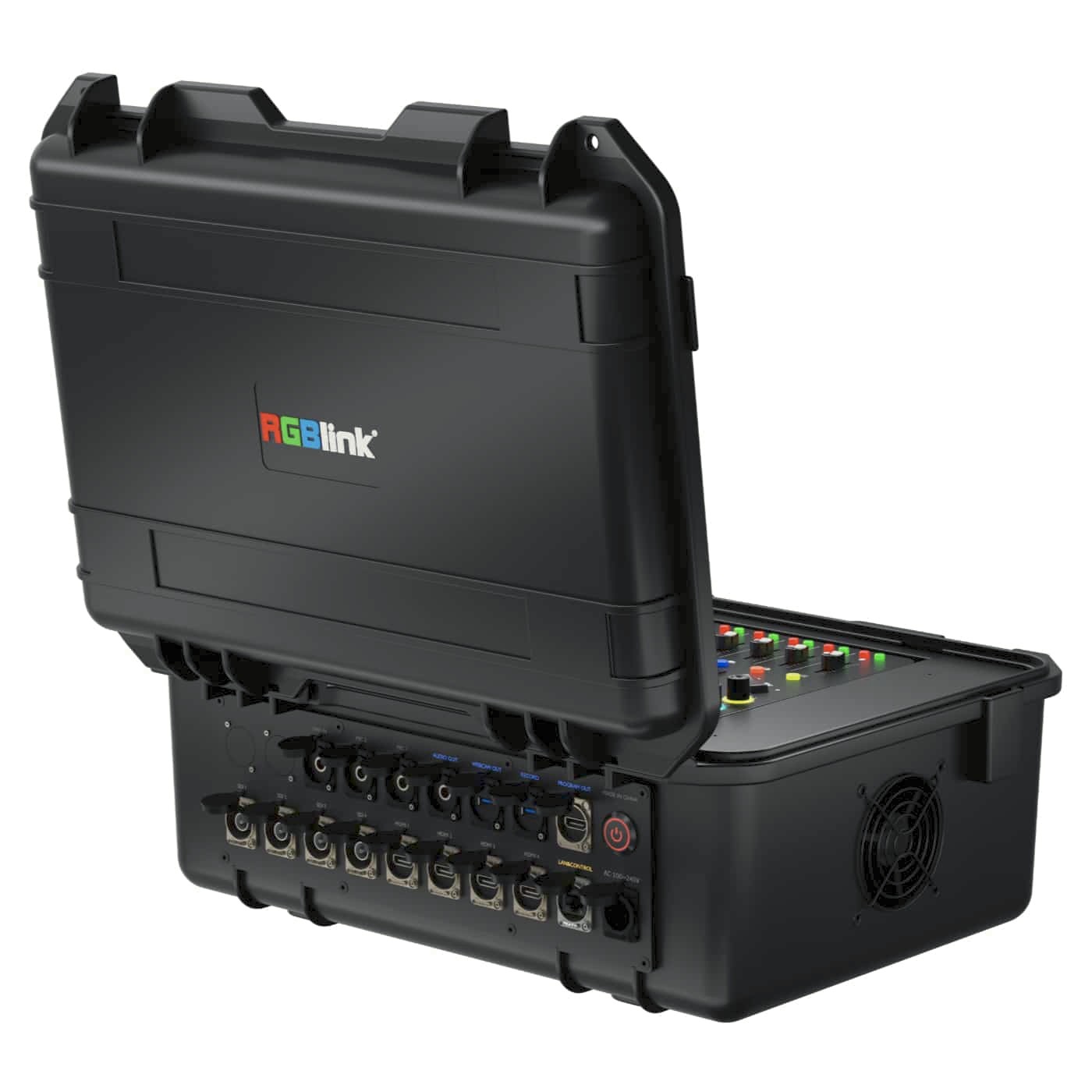

Vstupy a výstupy prepínača sú vyvedené na panel s robustnými leteckými konektormi – štyri SDI, štyri HDMI, sieť, výstup programu HDMI, nahrávanie, výstup webkamery a zvukové vstupy a výstup. Káble tak zapojíte do kufra bez toho, aby ste siahali na samotný prepínač.

Vrstvy, grafika a výsledková tabuľa

Scénu poskladáte z dvoch video vrstiev, obrázka v pozadí a grafiky z knižnice médií – loga, titulkov alebo obrázkov. Dynamické textové prekrytia a výsledková tabuľa (scoreboard) zobrazia mená, skóre či čas priamo v prenose; obraz v obraze a rozdelenú obrazovku nastavíte bez počítača.

Chroma key jedným dotykom

Moderátora pred zeleným alebo modrým pozadím vykľúčujete priamo v prepínači a prenesiete ho do virtuálneho štúdia alebo pred grafiku. Nastavenie kľúčovania sa ukladá do prednastavených scén spolu s ostatnými parametrami.

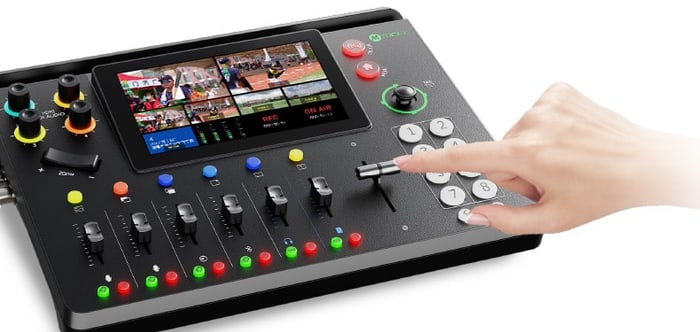

16 scén a 15 prechodov

Až 16 prednastavených scén uchová rozloženie vrstiev, zdroje, kľúčovanie aj predvoľby kamier PTZ; vyvoláte ich tlačidlami na paneli a možno ich nechať aj automaticky striedať. Medzi náhľadom a programom prepínate strihom, T-barom alebo automaticky s jedným z 15 prechodových efektov. Funkcia VFA (obraz sleduje zvuk) prepína obraz podľa aktívneho zvukového vstupu.

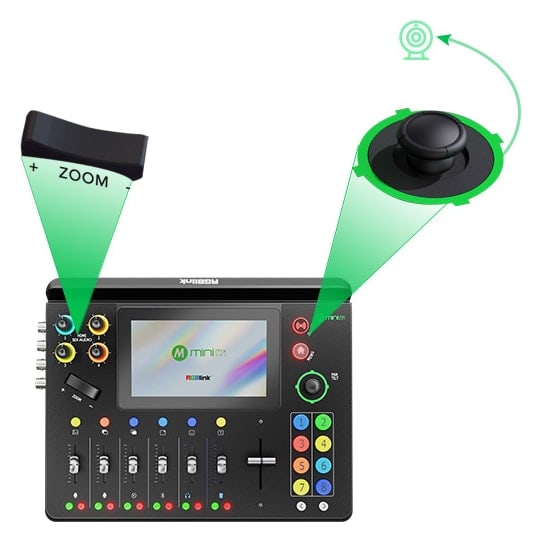

Ovládanie kamier PTZ z panelu

Joystick a páčka zoomu ovládajú kamery PTZ cez VISCA alebo NDI – natáčanie, náklon, zoom aj zaostrenie vrátane rýchlosti pohybu. Predvoľba kamery si pamätá aj vstup, takže po jej vyvolaní prepínač rovno prepne na danú kameru. Kameru NDI pripojíte jediným ethernetovým káblom pre obraz aj ovládanie.

Stream, NDI a nahrávanie súčasne

Cez ethernet streamuje mini-mx SDI cez RTMP(S) najmenej na štyri platformy súčasne a zároveň môže vysielať NDI. S RGBlink TAO Cloud streamujete až na 32 platforiem a prepínač spravujete na diaľku. Program sa pritom nahráva do MP4 na USB disk alebo SSD až do 2 TB.

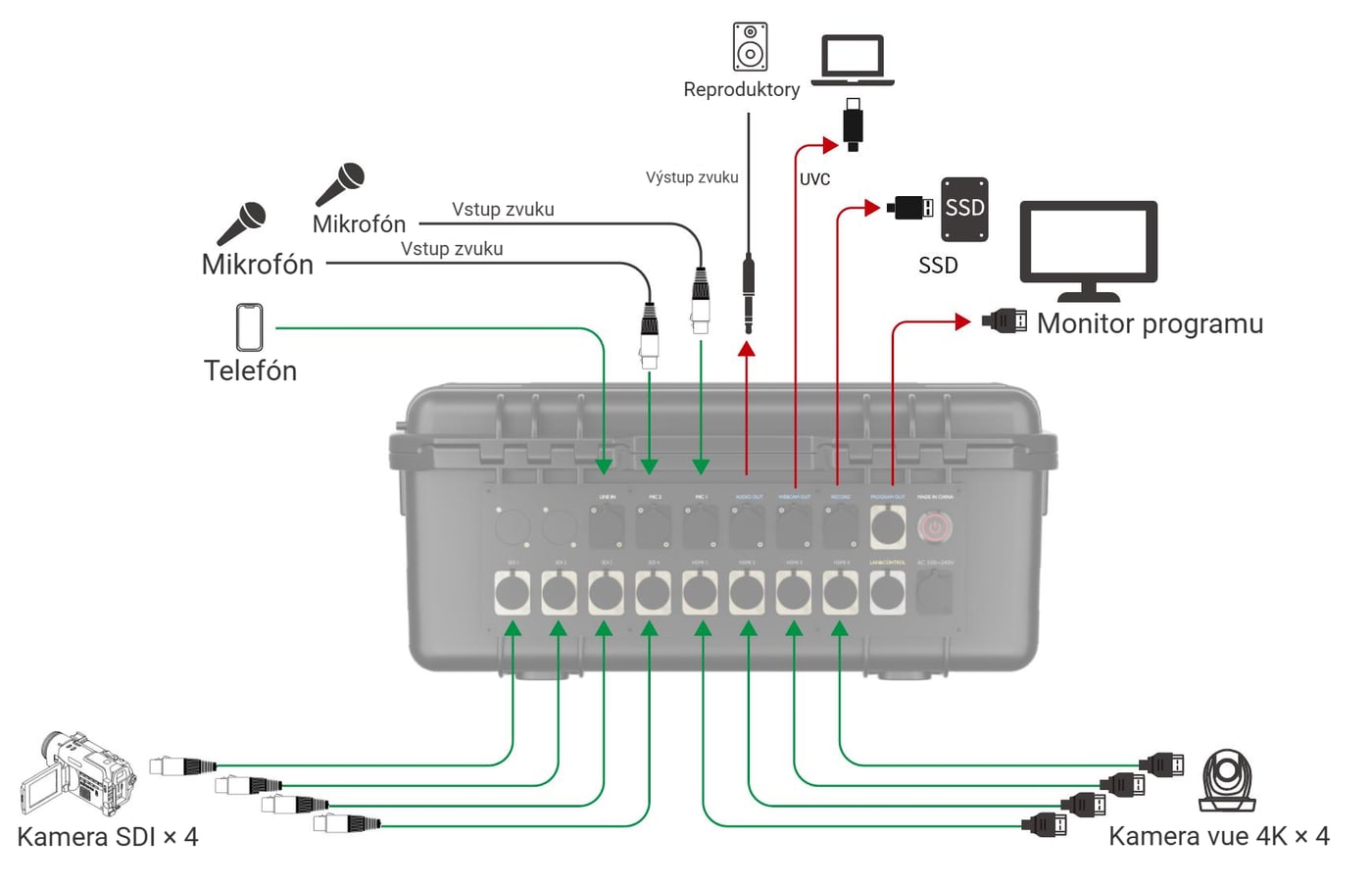

Príklad zapojenia kufra

Zospodu štyri kamery SDI a štyri kamery 4K cez HDMI, hore mikrofóny na vstupoch MIC 1 a MIC 2, telefón na linkovom vstupe a reproduktory na zvukovom výstupe. Výstup webkamery vedie do notebooku, nahrávanie na SSD a výstup programu na monitor.

Ďalšie informácie

RGBlink mini MX 4S je univerzálny all-in-one prepínač pre produkciu videa určený pre živé vysielanie, televízne vysielanie a hybridnú produkciu podujatí. Je umiestnený vo vysokopevnostnom kufri z plastu PP s hydraulickou vzperou veka a vstavaným 14″ HD IPS monitorom, čím kombinuje prenosnosť s robustnou odolnosťou. Zariadenie disponuje celkovo 10 video vstupmi, vrátane 4 × HDMI 2.0, 4 × SDI, 1 × USB-C a 1 × NDI|HX2 obojsmerným vstupom, čo umožňuje flexibilnú integráciu s kamerami, počítačmi a IP zdrojmi.

Prepínač podporuje ovládanie PTZ kamier cez VISCA (IP) alebo NDI, čo poskytuje operátorom presné ovládanie viacerých kamier. Dotykový displej 5,5″ poskytuje intuitívne vizuálne ovládanie, zatiaľ čo výstup USB-C umožňuje priame streamovanie vo formáte UVC webovej kamery. Vstavané nahrávanie cez USB-C podporuje formát MP4 pre lokálne zachytávanie.

Profesionálna integrácia zvuku zahŕňa konektory LINE IN, dual MIC IN a audio OUT s integrovaným zvukovým mixérom a efektovým modulom pre živé mixovanie a synchronizáciu. mini-mx-4S ponúka aj chroma keying, viacvrstvovú kompozíciu videa, rozloženie obrazu v obraze a až 16 prednastavených scén pre plynulé produkčné pracovné postupy. Streamovanie RTMP(s) umožňuje až štyri simultánne výstupy platformy s podporou TAO Cloud a Web App pre vzdialenú správu.

Medzi ďalšie funkcie patrí vzduchové chladenie pre spoľahlivú prevádzku vonku a profesionálne letecké konektory pre vysokú kvalitu signálu. Prenosný mini-mx-4S poskytuje kompletné profesionálne produkčné riešenie v jednom kufri.

Kľúčové vlastnosti:

• 10-kanálové prepínanie videa: 4 × HDMI 2.0, 4 × SDI, 1 × USB-C, 1 × NDI|HX2
• Výstup programu HDMI, multiview na vstavanom 14″ monitore
• USB-C UVC výstup pre priame streamovanie a použitie webovej kamery
• Vstavané nahrávanie MP4 cez USB-C (FAT32 / exFAT)
• Integrované ovládanie PTZ kamery (VISCA cez IP, NDI)
• Dotykový displej 5,5″
• 14″ integrovaný HD IPS monitor
• Streamovanie RTMP(s) až na 4 platformy súčasne
• Audio mixér s LINE/MIC vstupmi a výstupmi
• Viacvrstvová kompozícia videa, PIP, chroma key, 15 prechodov, prednastavenia
• Kufor z plastu PP so vzduchovým chladením a hydraulickou vzperou
