Feelworld L1 PLUS

Režisérsky mixážny pult pre živé vysielanie z viacerých kamier. Štyri vstupy HDMI zvládajú rozlíšenie až 4K pri 60 snímkach za sekundu, prepínanie sa vykonáva prostredníctvom 2-palcového dotykového displeja a je možné ovládať aj PTZ kamery. Hodí sa na samity, kultúrne podujatia aj športové akcie.

Režisérsky mixážny pult pre živé vysielanie zo štyroch kamier

4× HDMI s podporou rozlíšenia až 4K 60p, 2-palcový dotykový displej, T-bar a joystick

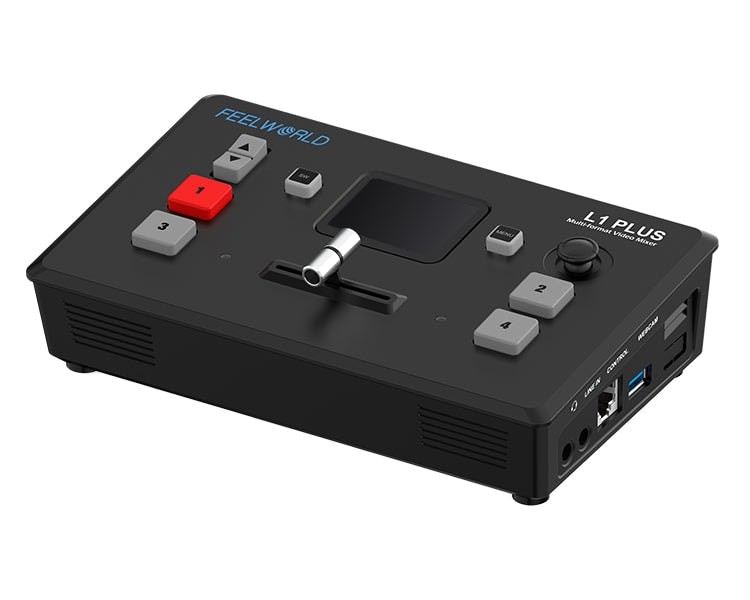

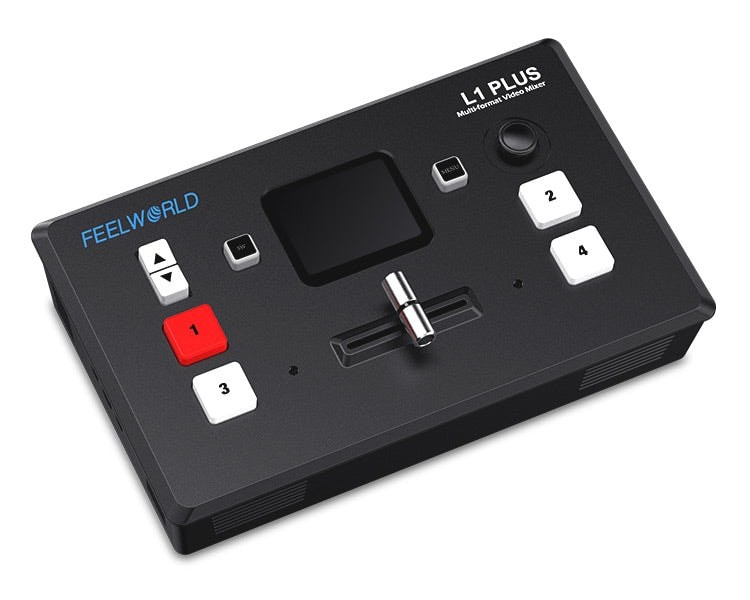

L1 PLUS nie je monitor, ale stolný režisérsky pult: štyri vstupy HDMI, do ktorých sa zbiehajú obrazy z kamier, notebooku alebo zrkadlovky, a jeden hotový program na výstupe. Vstupy prijímajú aj signál 4K pri 60 snímkach za sekundu a mixážny pult ho sám prevádza do formátu programu. Prístroj váži 468 gramov, meria 194 × 110 × 48 milimetrov a pomocou závitu 1/4" sa upevní na statív, takže celé vysielanie zvládne jedna osoba.

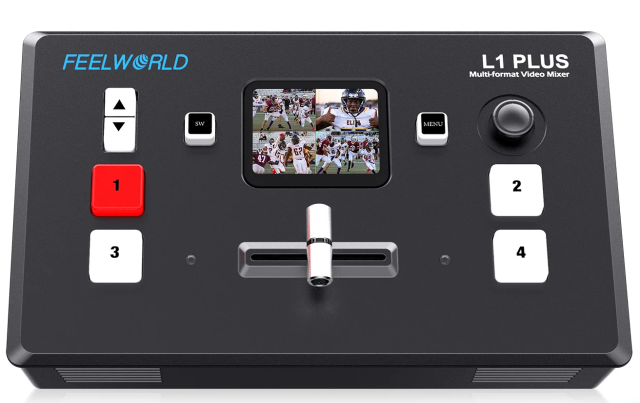

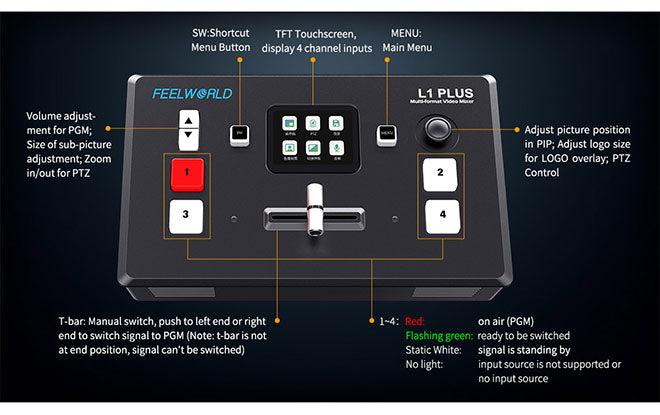

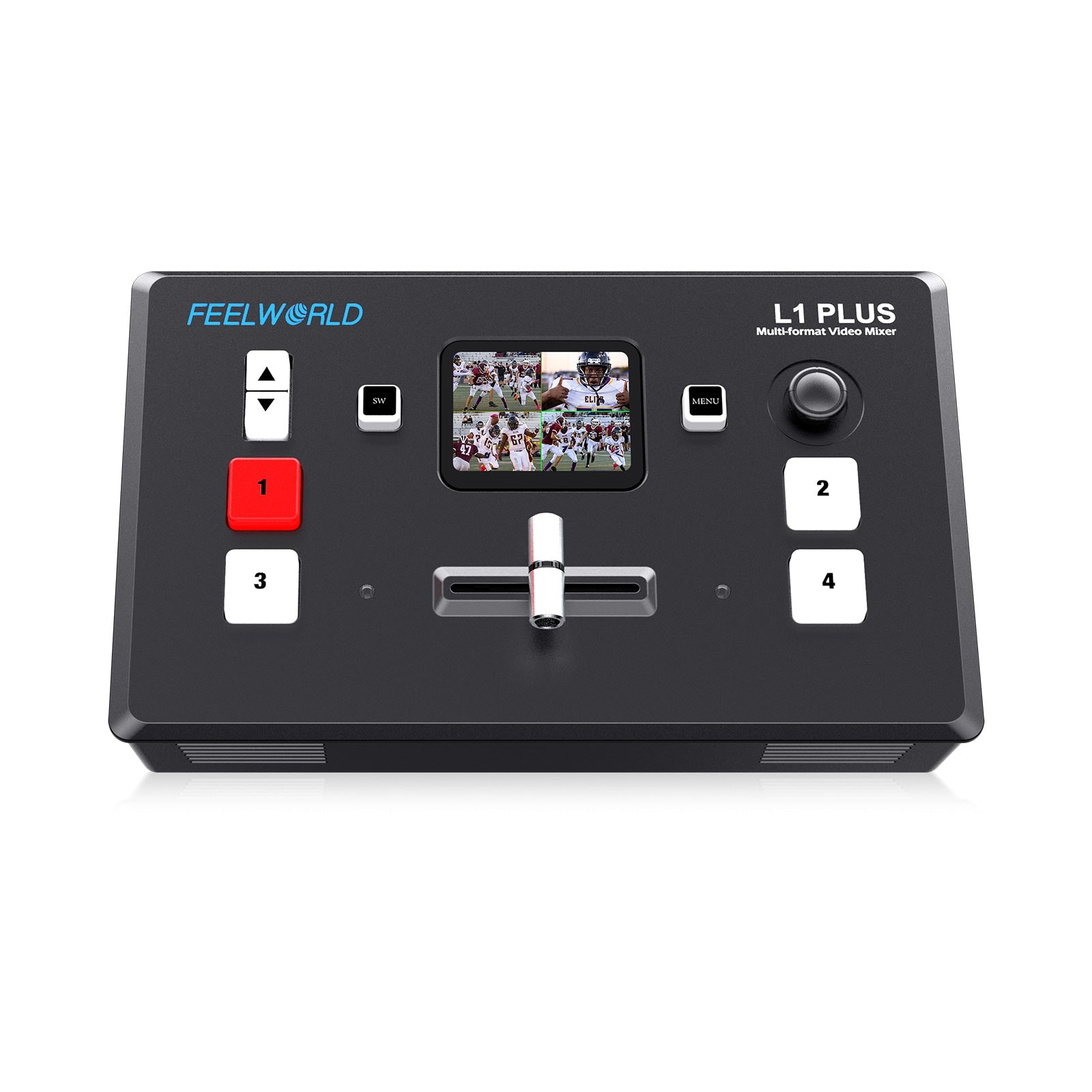

Prepínanie sa vykonáva tlačidlami 1 až 4 a páčkou T-bar, nastavenie sa vykonáva na dvojpalcovom dotykovom displeji. Farba tlačidiel signalizuje stav vstupu: červená znamená, že signál ide na výstup programu, blikajúca zelená označuje pripravený vstup, svietiaca biela signalizuje signál v pohotovostnom režime a zhasnuté tlačidlo znamená chýbajúci alebo nepodporovaný zdroj. Päťsmerový joystick vedľa displeja ovláda kamery PTZ, polohu vloženého obrazu aj veľkosť loga. Napája sa priloženým adaptérom USB-C (PD 12 V / 1,5 A) a spotrebuje 20 W.

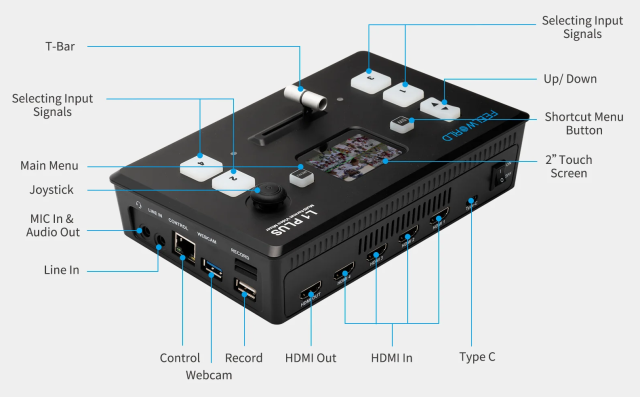

Čo sa pripája k mixážnemu pultu

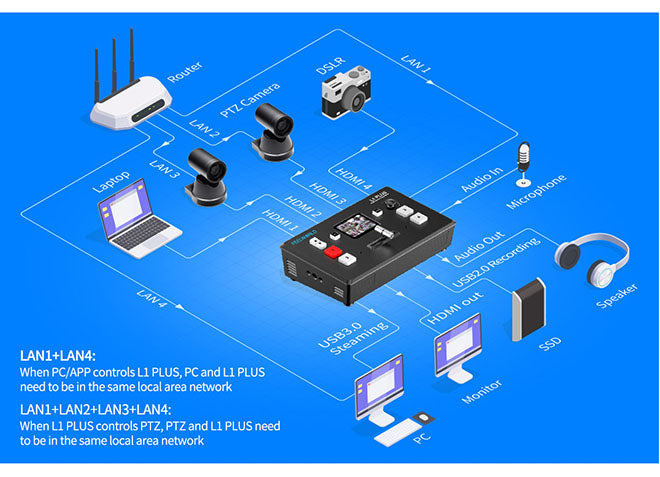

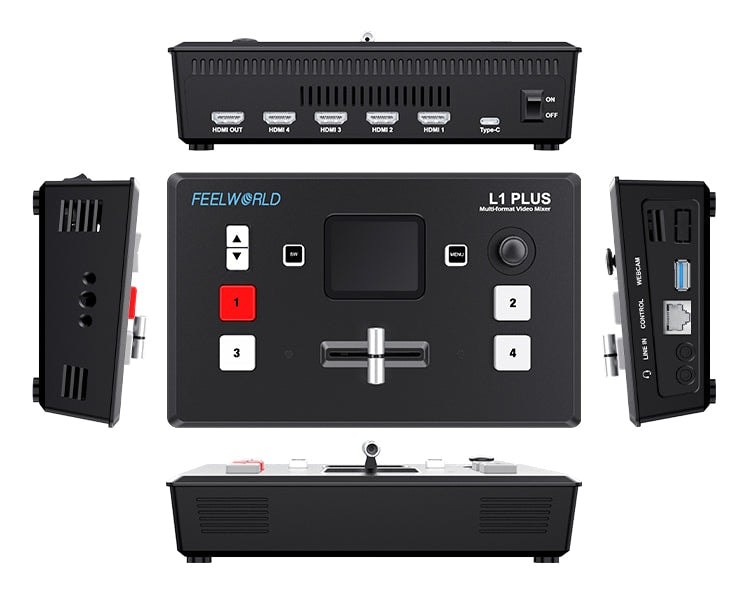

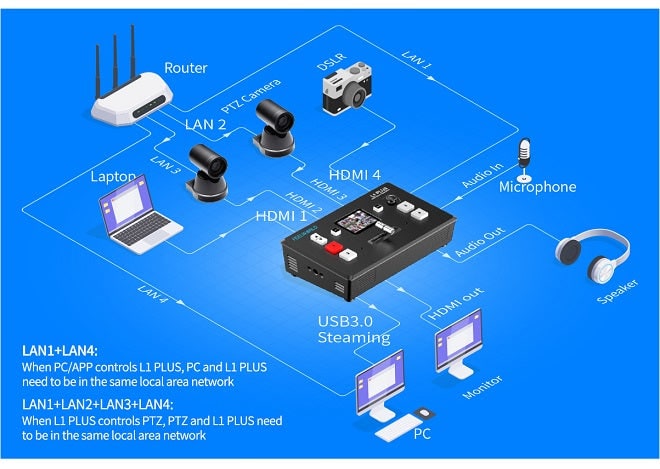

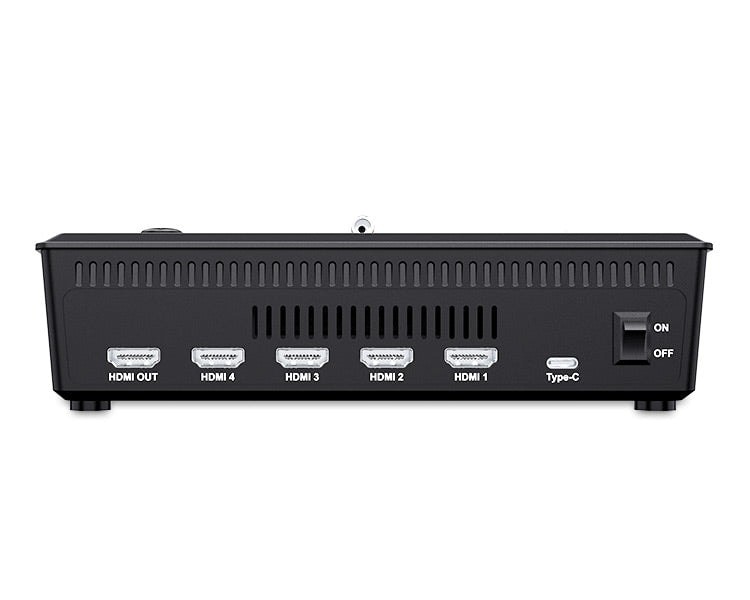

Na vstupy sa dá pripojiť čokoľvek s výstupom HDMI – kamery, zrkadlovky aj notebook s prezentáciou. Výstup HDMI vedie na náhľadový monitor, port USB-A 3.0 do počítača ako zdroj webovej kamery a druhý port USB-A 2.0 na disk na nahrávanie. Konektor RJ45 slúži na ovládanie: prostredníctvom neho sa buď ovládajú kamery PTZ pomocou protokolu VISCA, alebo sa z počítača a telefónu ovláda samotný mixpult. Kamery, počítač aj L1 PLUS musia byť pritom v tej istej lokálnej sieti.

Stredné aj veľké prenosy

Dve až štyri kamery a k tomu počítač s prezentáciou

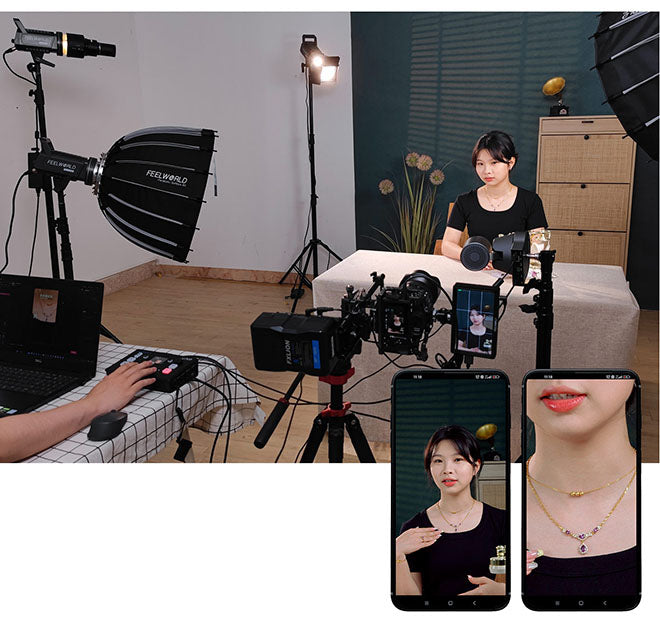

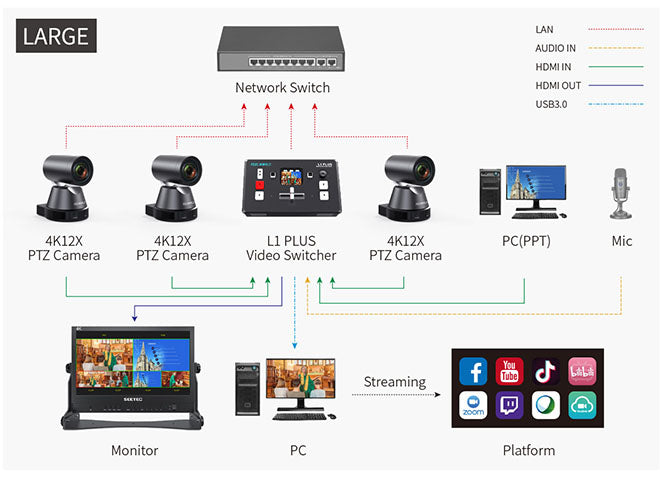

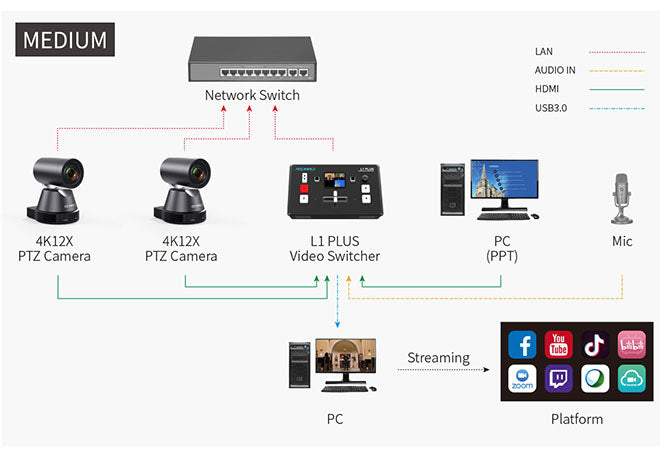

Na stredne veľkú akciu stačia dve alebo tri kamery — jedna na detaily, druhá na celkový pohľad — a počítač, z ktorého beží prezentácia. Pri veľkom prenose sa zapoja tri alebo štyri kamery a pridá sa ovládač PTZ. Všetky zábery sa prepínajú tlačidlami a T-barom, hotový program sa cez USB 3.0 prenáša do počítača a odtiaľ do streamovacej služby; súčasne sa dá cez výstup HDMI poslať na veľký náhľadový monitor pre réžiu.

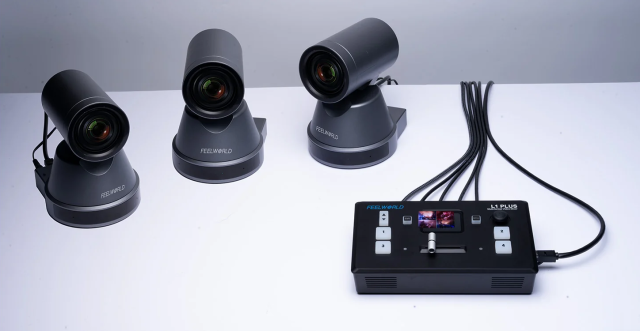

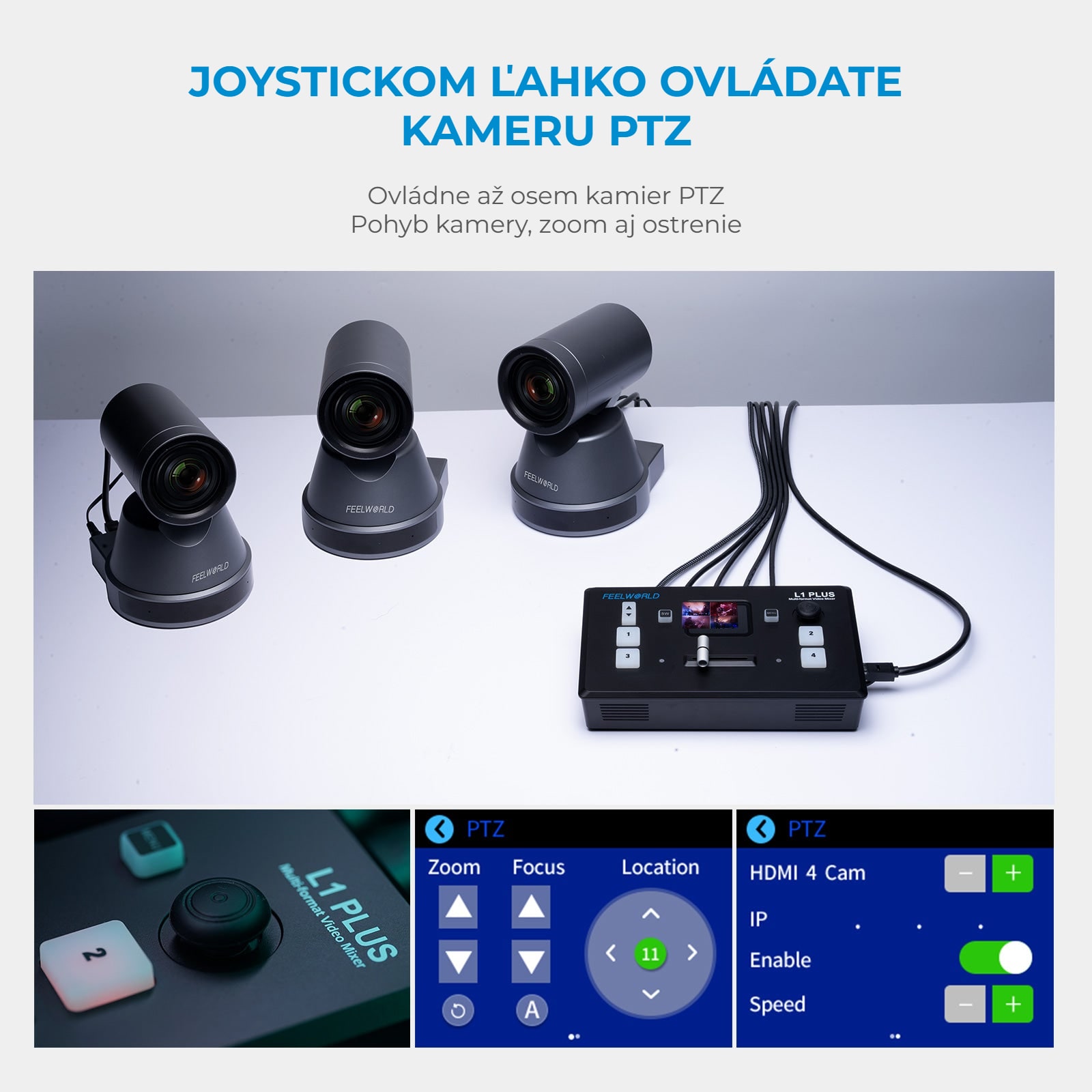

PTZ kamery priamo z ovládacieho panela

Až osem kamier, protokol VISCA

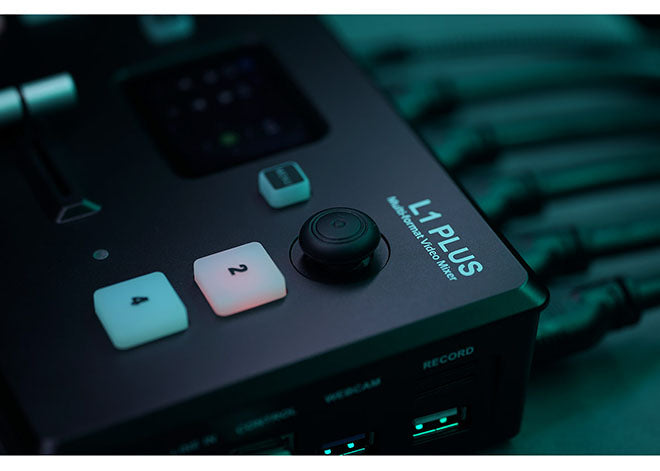

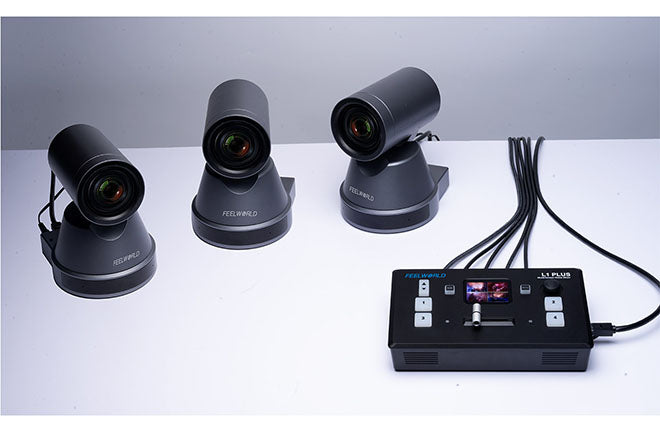

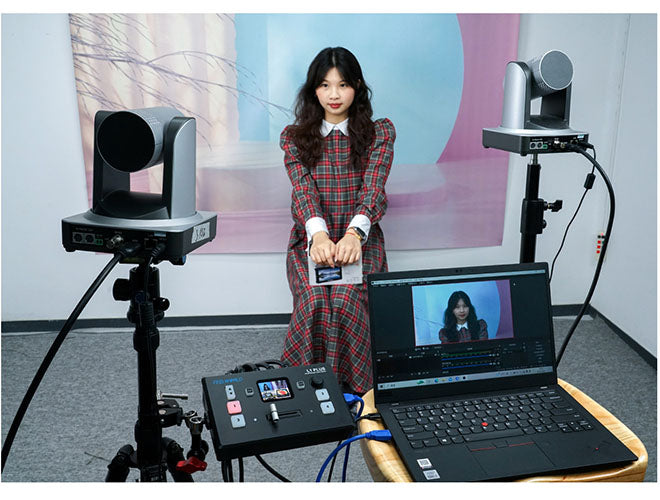

Päťsmerový joystick na paneli otáča a nakláňa kameru a mení zoom aj zaostrenie. Kamera musí podporovať protokol VISCA a byť v tej istej lokálnej sieti. Mixážny pult si pamätá polohu a priblíženie, takže predvoľbu možno nabudúce vyvolať jedným stlačením. Prostredníctvom prepínača PoE a aplikácie Feelworld Live je možné ovládať až osem kamier PTZ naraz, čo ocenia všetci, ktorí spravujú kamery na diaľku. Pri ovládaní kamery musí L1 PLUS zostať v ponuke Control, inak kamera nereaguje.

Chroma key a vložené logo

Chroma key zvládne zelené aj modré pozadie a má vlastné nastavenie okraja a farebného závoja, takže postava pred plátnom nemá okolo seba zelený okraj. Okrem toho sa do obrazu vloží logo a pomocou joysticku sa nastaví jeho veľkosť aj poloha — z bežnej miestnosti sa tak dá vytvoriť virtuálne štúdio a relácia si zachová svoju značku aj po ďalšom šírení.

Štrnásť prechodov a obraz v obraze

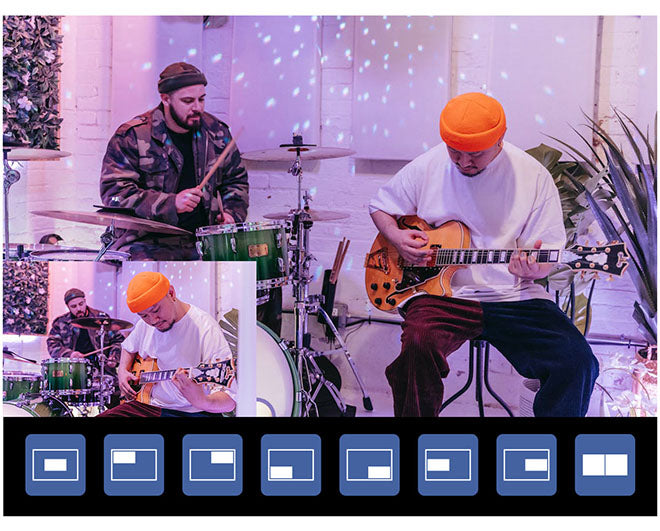

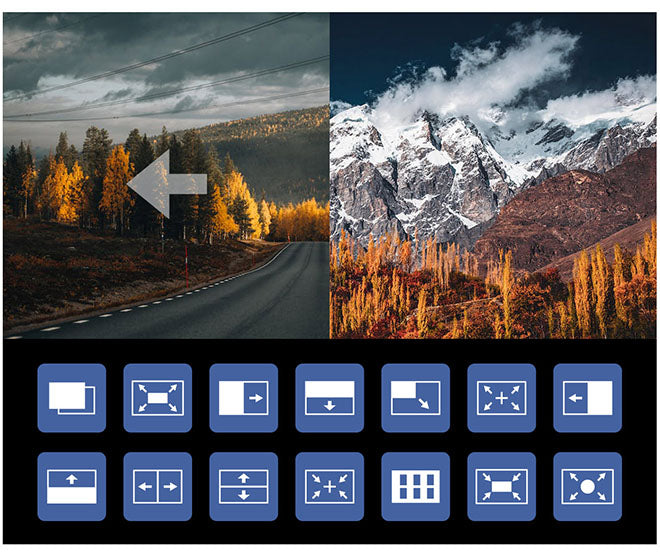

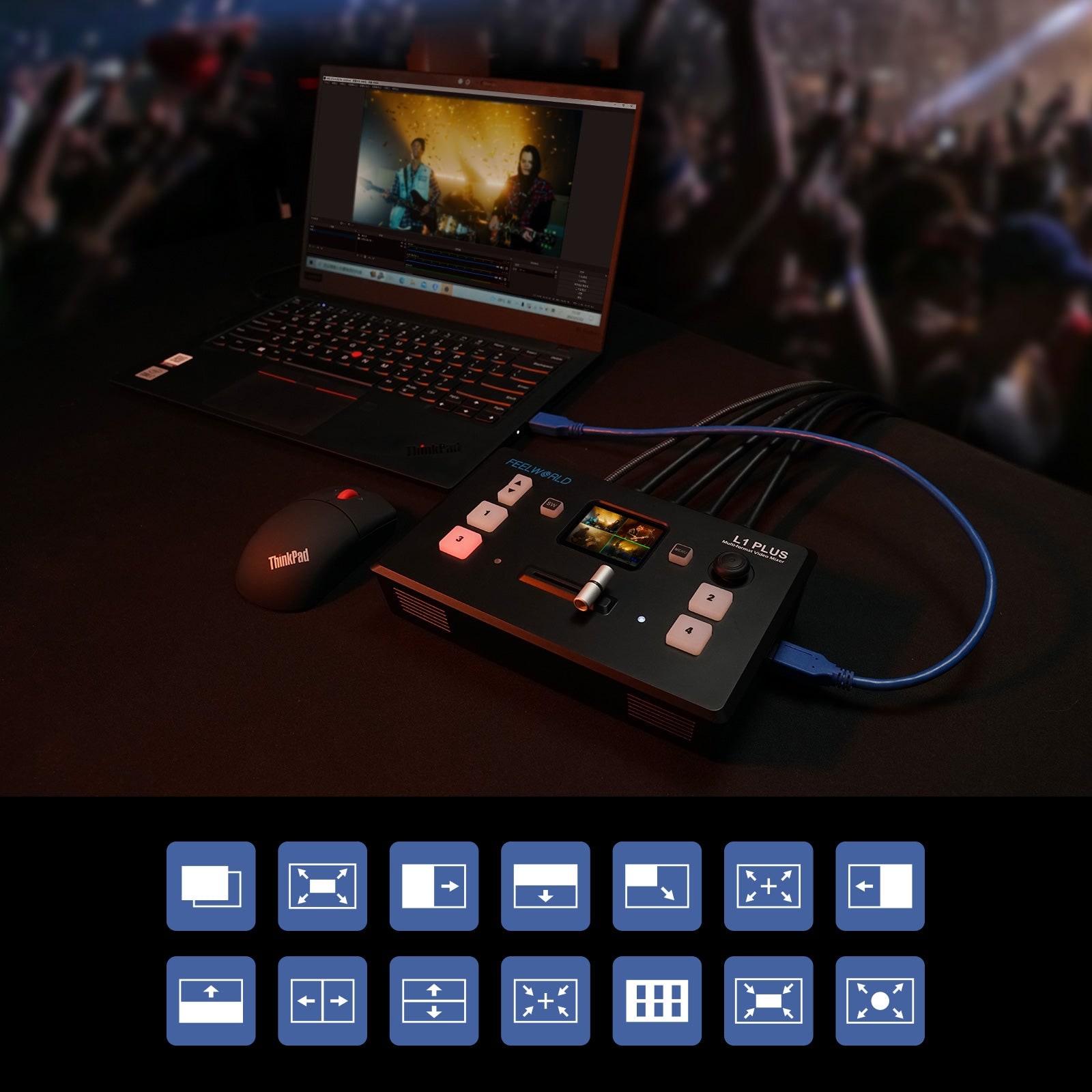

Mixážny pult ponúka štrnásť prechodových efektov vo vysielacej kvalite a dĺžku prechodu je možné nastaviť v rozmedzí od nuly do desiatich sekúnd; prepínanie sa vykonáva tlačidlom alebo ručne pomocou T-baru. Funkcia obraz v obraze zobrazuje dva vstupy súčasne – do programu je možné vložiť ktorýkoľvek zo štyroch vstupov HDMI v ôsmich rozloženiach a pomocou joysticku sa mení veľkosť aj umiestnenie vloženého okna. Stlačením stredu joysticku sa prepína medzi vrstvou A a B.

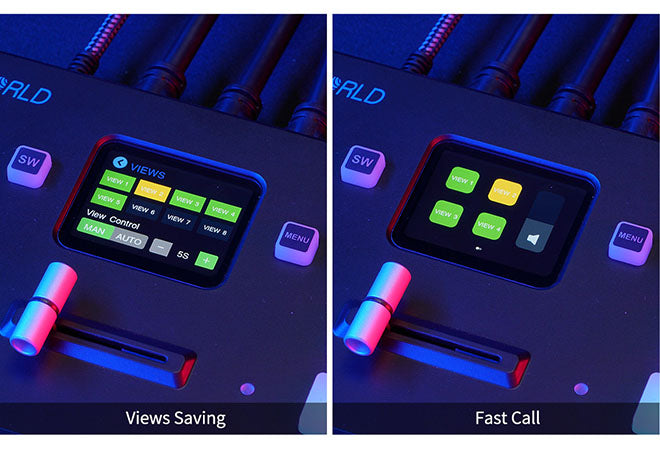

Osem uložených scén

Uloží sa celé nastavenie, nielen zdroj

Do pamäte sa uloží až osem scén a v každej zostane všetko, čo je práve nastavené: rozloženie obrazu v obraze, nastavenie chroma key aj predvoľby kamier PTZ. Vyvolajú sa skratkou SW a stlačením príslušného tlačidla scény, takže počas prenosu sa preskočí celá cesta ponukou. Prepínanie medzi scénami je možné nastaviť ručne alebo automaticky s vlastným časovým oneskorením.

Náhľad na veľkom monitore

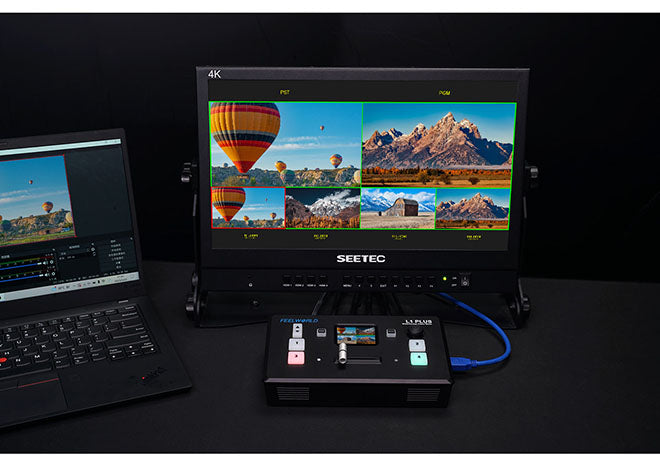

Výstup HDMI posiela na externý monitor multiview: všetky štyri kamery, indikátory zvuku, náhľad aj hotový program na jednej obrazovke. Rozlíšenie výstupu sa dá nastaviť až na 1080p pri 60 snímkach za sekundu. Prepínanie prebieha v reálnom čase, takže na veľkom displeji vidíte presne to, čo sa vysiela.

Streamovanie cez USB 3.0 a nahrávanie na disk

V počítači sa mixážny pult hlási ako webová kamera

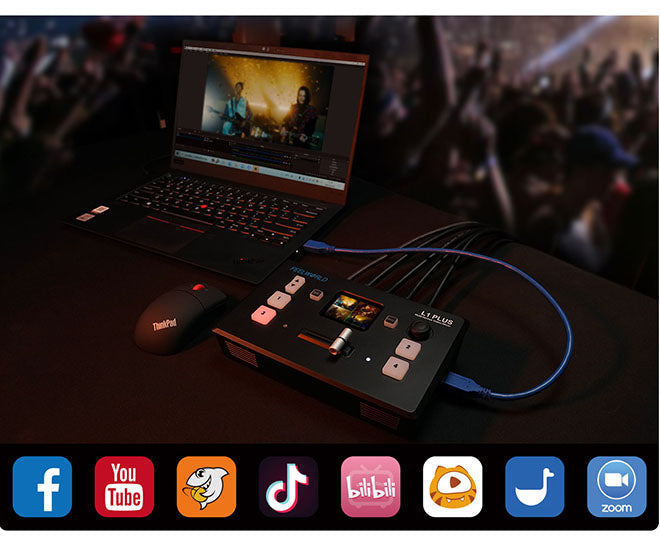

Port USB 3.0 sa v počítači prezentuje ako bežná webová kamera, takže funguje s OBS, Skypeom, ZOOMom aj s ďalším konferenčným softvérom — a prostredníctvom nich sa vysiela na YouTube, Facebook, TikTok alebo kamkoľvek inam. Nie je potrebné inštalovať žiadny ovládač a prepínanie prebieha v reálnom čase.

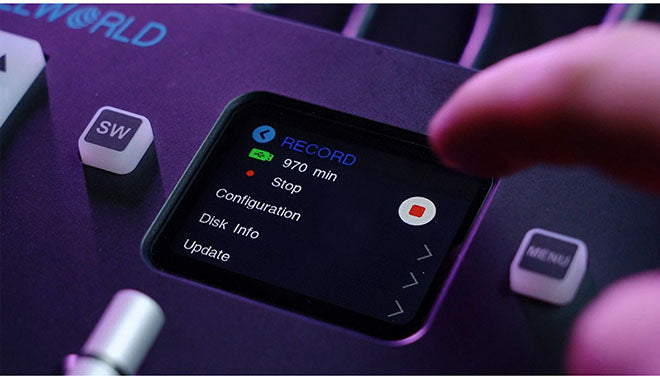

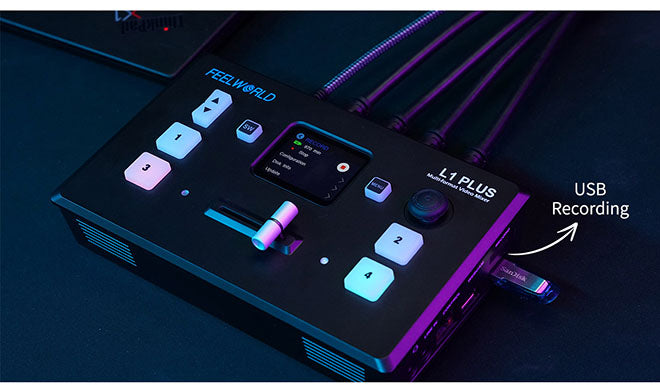

Druhý port USB-A (USB 2.0) nahráva priamo na flash disk alebo SSD, takže záznam vzniká aj bez počítača. Disk musí byť naformátovaný na exFAT (do 32 GB stačí FAT32), SSD zvládne až 2 TB, flash disk do 64 GB. Nahráva sa v rozlíšení 1080p do súborov MP4 so stereofónnym zvukom a záznam sa automaticky delí po dvoch gigabajtoch, čo zodpovedá približne jednej hodine na súbor.

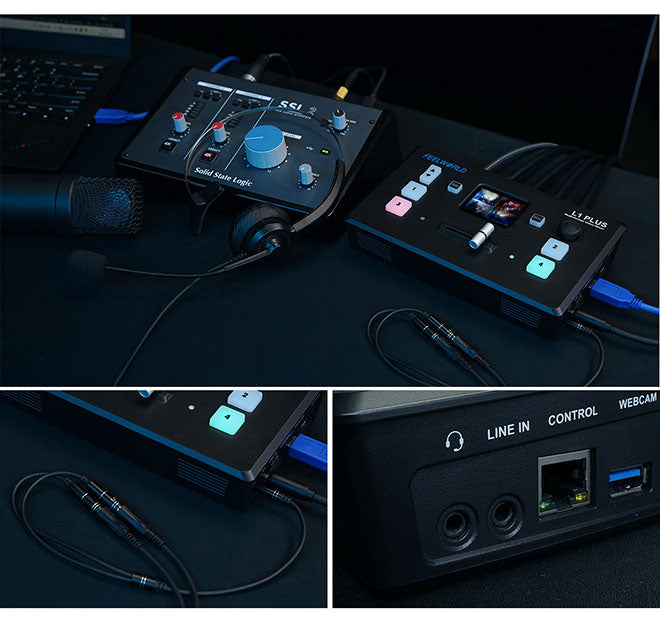

Zvuk

Vstavaný aj externý, s mixom a oneskorením

Pomocou priloženého rozbočovacieho kábla sa k 3,5 mm konektoru pripojí pasívny mikrofón a na druhú vetvu slúchadlá na odposluch. Vstup LINE IN prijíma signál z bezdrôtového klopového mikrofónu alebo linkový výstup z externého zvukového pultu. Mixážny pult zlučuje zvuk vložený v signáli HDMI aj zvuk z analógových vstupov do jedného výstupu a dokáže ho oneskoriť tak, aby bol synchronizovaný s obrazom.

Ovládanie z počítača a telefónu

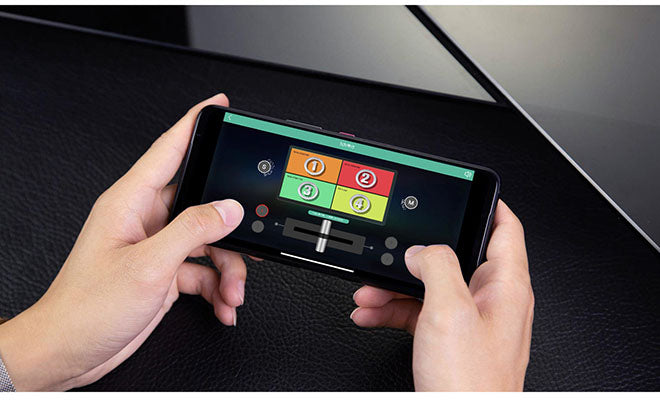

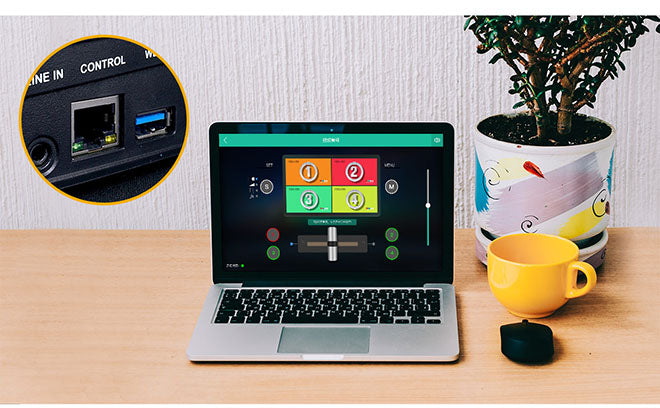

Po pripojení portu LAN k počítaču sa L1 PLUS ovláda prostredníctvom aplikácie Feelworld Live. Tá kopíruje ovládací panel zariadenia, takže sa s ňou pracuje rovnako ako s hardvérom, a navyše ponúka niektoré ďalšie funkcie. Telefón sa pripojí cez Wi-Fi a ovláda mixážny pult na diaľku, takže režisér nemusí stáť vedľa pódia.

Aplikáciu pre Windows, macOS a Android ponúka výrobca na stiahnutie na stránke produktu, verzia pre iOS je k dispozícii v App Store pod názvom FeelworldLive.
