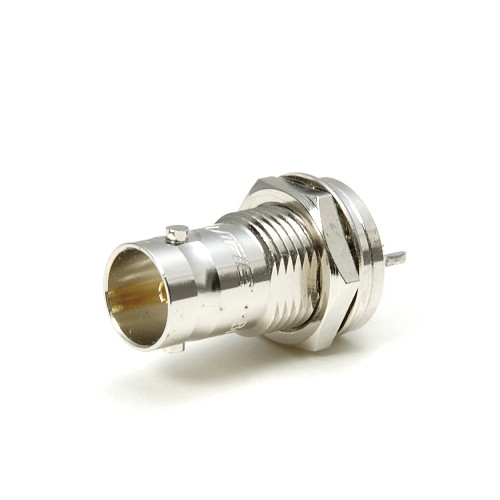

Canare BCJ-FPC zdierka BNC 75 Ω na plošný spoj, matica spredu

BNC konektor 75 Ω na montáž na dosku s plošnými spojmi: priame vývody, upevňuje sa na dosku maticou z prednej strany. Stredový kontakt z pozlátenej berýliovej medi, spätné tlmenie 26 dB a viac do 1 GHz.

Canare BCJ-FPC je BNC zdierka pre 75 Ω video signál určená na montáž na dosku s plošnými spojmi. Vývody sú priame a zdierka sa k panelu upevňuje maticou z prednej strany, takže ju možno dotiahnuť z prednej časti zariadenia.

Zdierky s montážou na dosku s plošnými spojmi šetria prácu aj peniaze: odpadá kabeláž medzi doskou a panelom a s ňou aj všetko odizolovanie a osadzovanie konektorov na prepojovacie vodiče.

Stredový kontakt je z berýliovej medi s dobrými pružnými vlastnosťami a je pozlátený. Spätné tlmenie je 26 dB a viac až do 1 GHz.

Ak má byť konektor izolovaný od panelu, pri type s maticou z prednej strany sa použije izolačná sada Canare IU-7/16 a montážny otvor sa vyvŕta podľa jej rozmerov.

Výrobca upozorňuje, že konektory určené na montáž na dosku s plošnými spojmi sa po spájkovaní v žiadnom prípade nesmú umývať.
